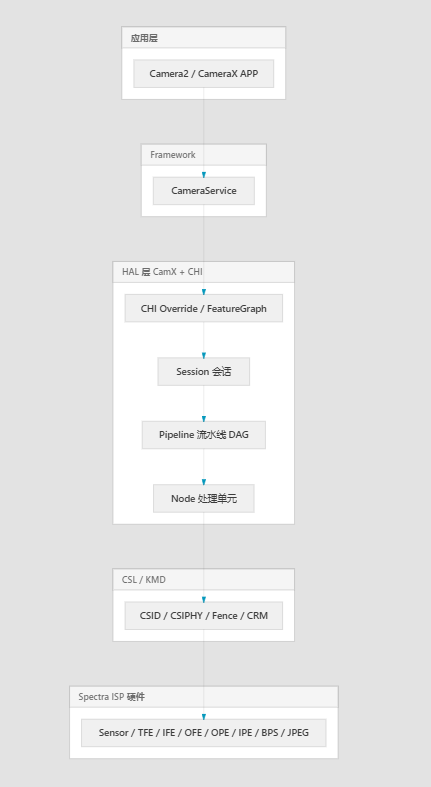

一、CamX 整体层次

核心关系：

层级	说明
Session	管理多个 Pipeline，控制硬件资源与 Request 流转
Pipeline	由多个 Node 组成的有向无环图（DAG），数据经 Input/Output Port 流动
Node	最小处理单元，分 HWL 硬件节点和 SWL/CHI 软件节点

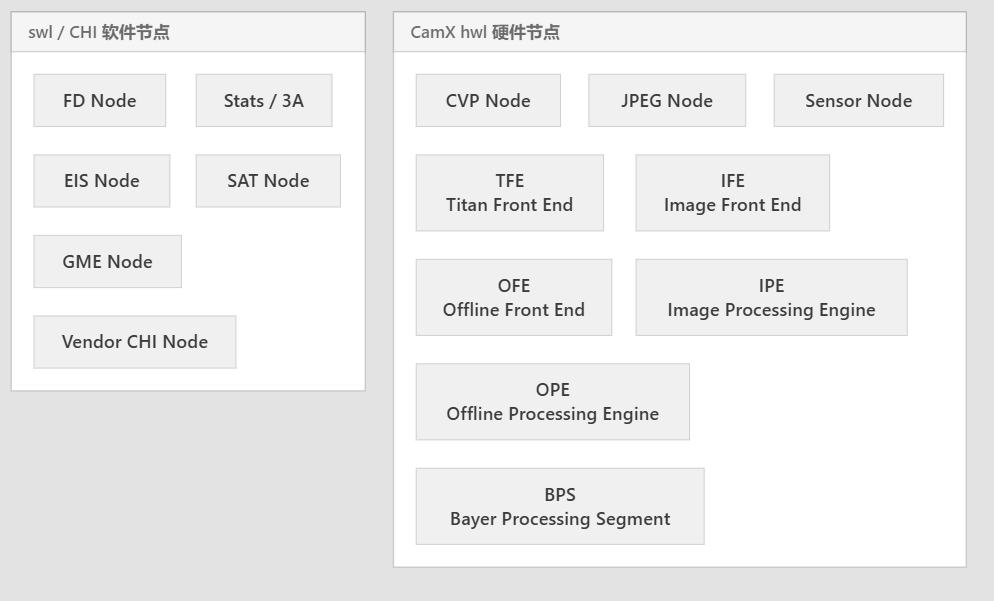

二、硬件 Node 分类（hwl）

模块	全称	职责
Sensor	---	控制 Sensor 出图、SubDevice（Actuator/Flash/OIS）
TFE	Titan Front End	新一代实时前端，接 CSID 后做早期像素处理
IFE	Image Front End	实时前端 ISP：Bayer 处理、Demosaic、Scaler、3A Stats、FD Buffer、RDI Raw 输出
OFE	Offline Front End	离线前端，处理 Raw/Bayer 离线链路（旗舰常见）
OPE	Offline Processing Engine	离线后处理：降噪、锐化、多帧合成等（中端常见）
IPE	Image Processing Engine	YUV 域后处理：EIS/ANR/ASF/Scaler → Display/VPU/JPEG
BPS	Bayer Processing Segment	老平台离线 Bayer 处理（Demosaic/HDR/HNR）

三、经典实时预览链路（Realtime）

IFE 内部大致分工：

Camera Sensor

↓

CAMIF/CSID (CSI 解码)

├──► Video & Preview Path

│ HDR/PDPC/Bayer → Demosaic → CC/GTM/Gamma → Scaler → YUV420 → IPE/Display

└──► Snapshot Path (RDI)

├── Dual PD → PDAF

├── 2PD → Registration

└── ZSL Buffer → BPS/OFE (离线拍照)

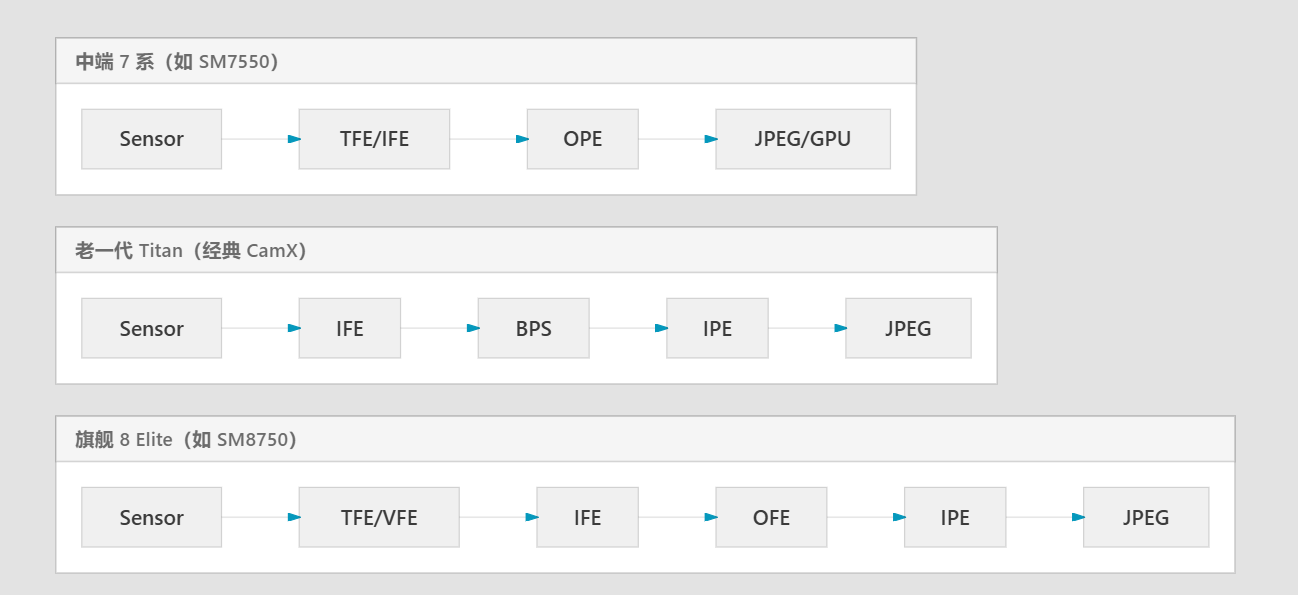

四、离线拍照链路（Offline）--- 按平台代际

不同 SoC 的离线 ISP 组合不同，不能简单用「新平台 = OPE」来记：

平台档位	典型离线模块	说明
老一代	IFE + BPS + IPE	经典三路：实时 IFE、离线 BPS、YUV IPE
中端 7 系（7550）	更常见 OPE	离线能力相对精简，OPE 承担离线后处理
旗舰 8750	IPE + OFE（无 BPS）	Kernel DT：`1×IPE + 1×OFE + 3×VFE`，不走 OPE 主导
工程平台 8850	TFE / IFE / IPE / BPS 并存	以项目实际 topology XML 为准

SM8750 CAMSS 硬件清单（公开 DT）：

3× VFE、2× VFE Lite、3× CSID
1× IPE + 1× OFE
2× JPEG DMA、2× JPEG Encoder
无 BPS

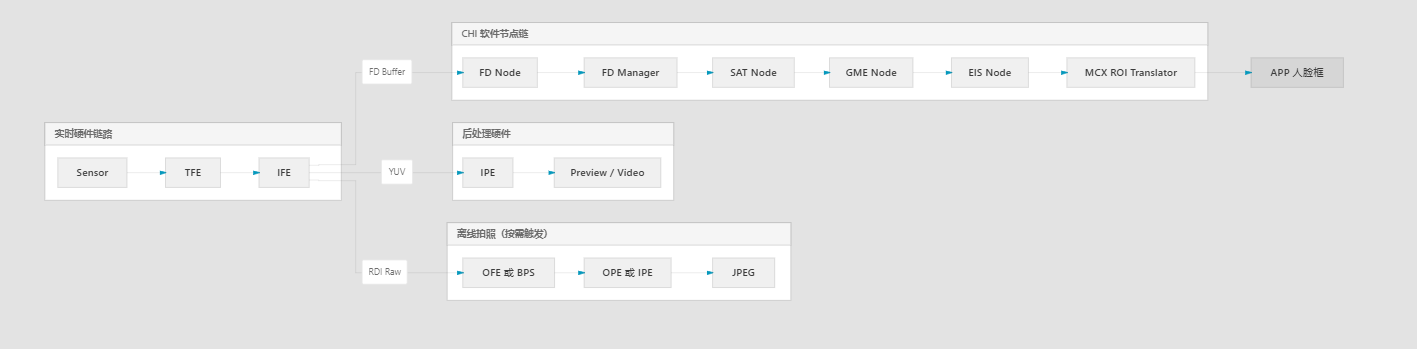

五、完整 Node 拓扑示意（含 CHI 扩展）

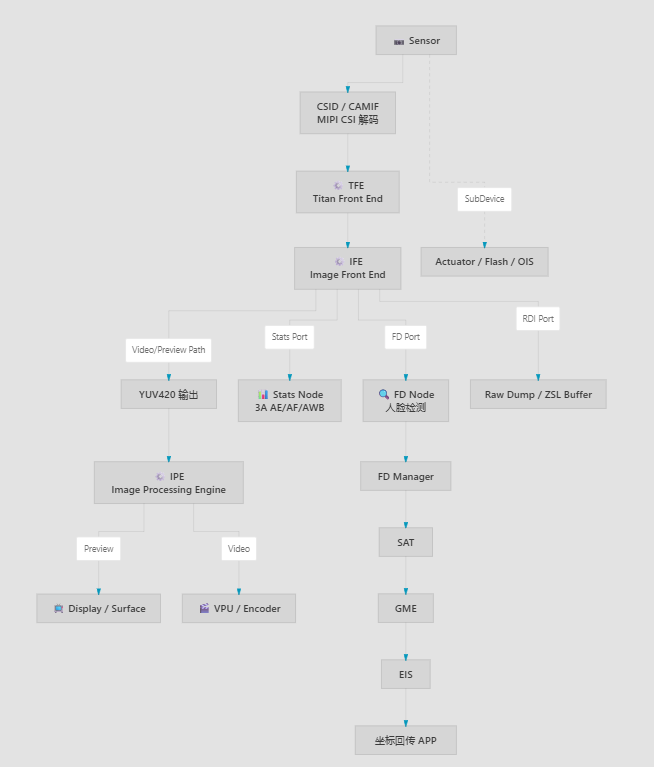

以旗舰多摄预览为例（SM8850 FD 链路）：

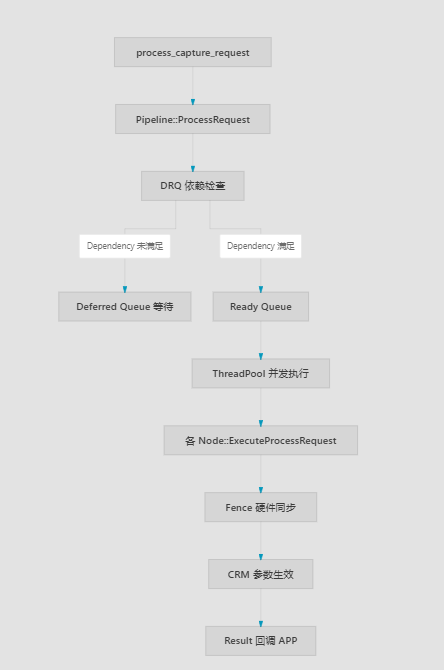

六、Request 在 Node 间的调度机制

Dependency 类型：

Property（Metadata 依赖）
Fence（硬件同步信号）
ChiFence（CHI Node 间同步）

七、一句话记忆

实时链路： Sensor → TFE → IFE → $Stats/FD/SWL Nodes$ → IPE → 显示/编码

离线链路： IFE(RDI Raw) → OFE/BPS → OPE/IPE → JPEG

TFE / IFE = 实时前端（采流 + 初步 ISP）
OFE / BPS = 离线前端（Raw/Bayer 重处理入口）
OPE / IPE = 离线/YUV 后处理（平台不同二选一或组合使用）
CHI Node = 厂商定制节点（FD、SAT、GME、EIS 等），插在 IFE 与 IPE 之间
