一、前言：为什么DHT传感器是"时序地狱"

在嵌入式开发中，DHT11和DHT22是最常见的温湿度传感器，价格亲民、接口简单。但正是这份"简单"，让无数开发者在调试时摔了跟头。DHT系列采用单总线（Single-Wire）协议 ，没有独立的时钟线，所有数据通过一根DATA引脚以微秒级精度的脉冲序列传输。

从STM32F1（72MHz）迁移到F4（168MHz）时，时序问题会被进一步放大：GPIO翻转速度变化、中断延迟差异、定时器时钟源不同......任何一个环节的疏忽，都会导致读取失败、校验错误，甚至系统死锁。

本文将深入剖析DHT单总线协议的时序细节，对比F1与F4的迁移陷阱，并给出生产级的驱动代码和超时处理策略。

二、单总线协议深度解析

2.1 通信时序全景

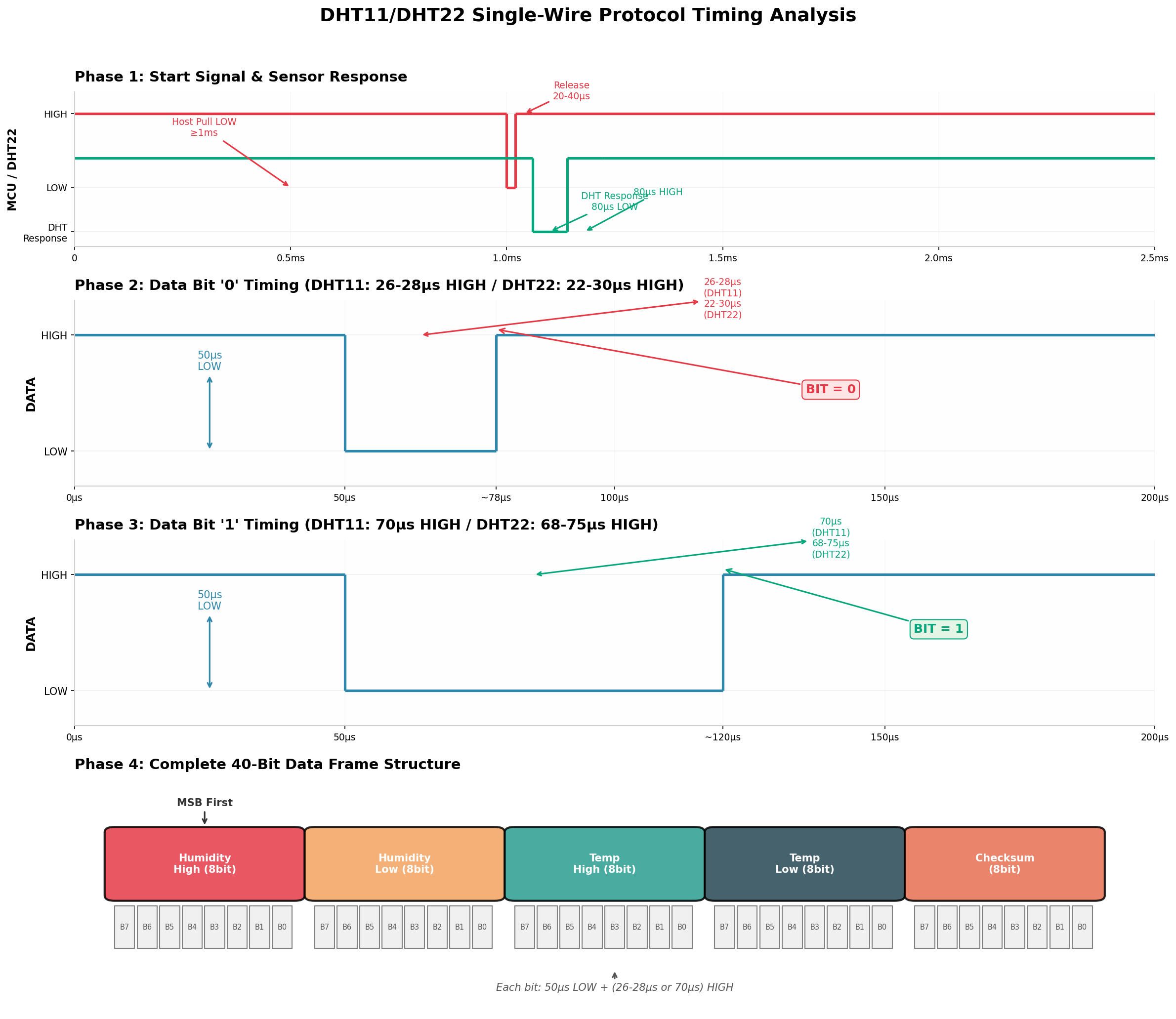

DHT的通信分为四个阶段：启动信号 → 传感器响应 → 40位数据传输 → 结束。下图展示了完整的时序关系：

阶段一：启动信号（Host → DHT）

MCU将DATA线拉低至少1ms（DHT11建议18-20ms），然后释放（拉高）20-40μs，最后切换为输入模式等待传感器响应。

陷阱1 ：F1上GPIO_Mode_IN_FLOATING和F4上GPIO_MODE_INPUT的行为差异。F4的GPIO默认无上拉，必须显式配置GPIO_PULLUP或外接上拉电阻，否则DATA线悬空导致传感器无法拉高总线。

阶段二：传感器响应（DHT → Host）

DHT收到启动信号后，拉低DATA线80μs ，再拉高80μs，表示"我准备好了，开始发送数据"。

陷阱2 ：很多教程用固定延时等待响应（如delay_us(40)），但如果传感器未连接或响应超时，程序会死等。必须引入超时计数器。

阶段三：40位数据传输

每个数据位以50μs低电平开始，随后是高电平脉冲：

逻辑0 ：高电平持续 26-28μs （DHT11）或 22-30μs（DHT22）
逻辑1 ：高电平持续 70μs （DHT11）或 68-75μs（DHT22）

40位数据格式为：[湿度高8位][湿度低8位][温度高8位][温度低8位][校验和]，MSB先传。

陷阱3：DHT11和DHT22的位宽不同！DHT11的湿度/温度只有整数部分（低8位为0），而DHT22是16位有符号小数（分辨率0.1）。直接复用DHT11代码读取DHT22会得到错误结果。

阶段四：结束

传输完成后，DHT拉低DATA线约50μs，然后释放总线回到高电平空闲状态。

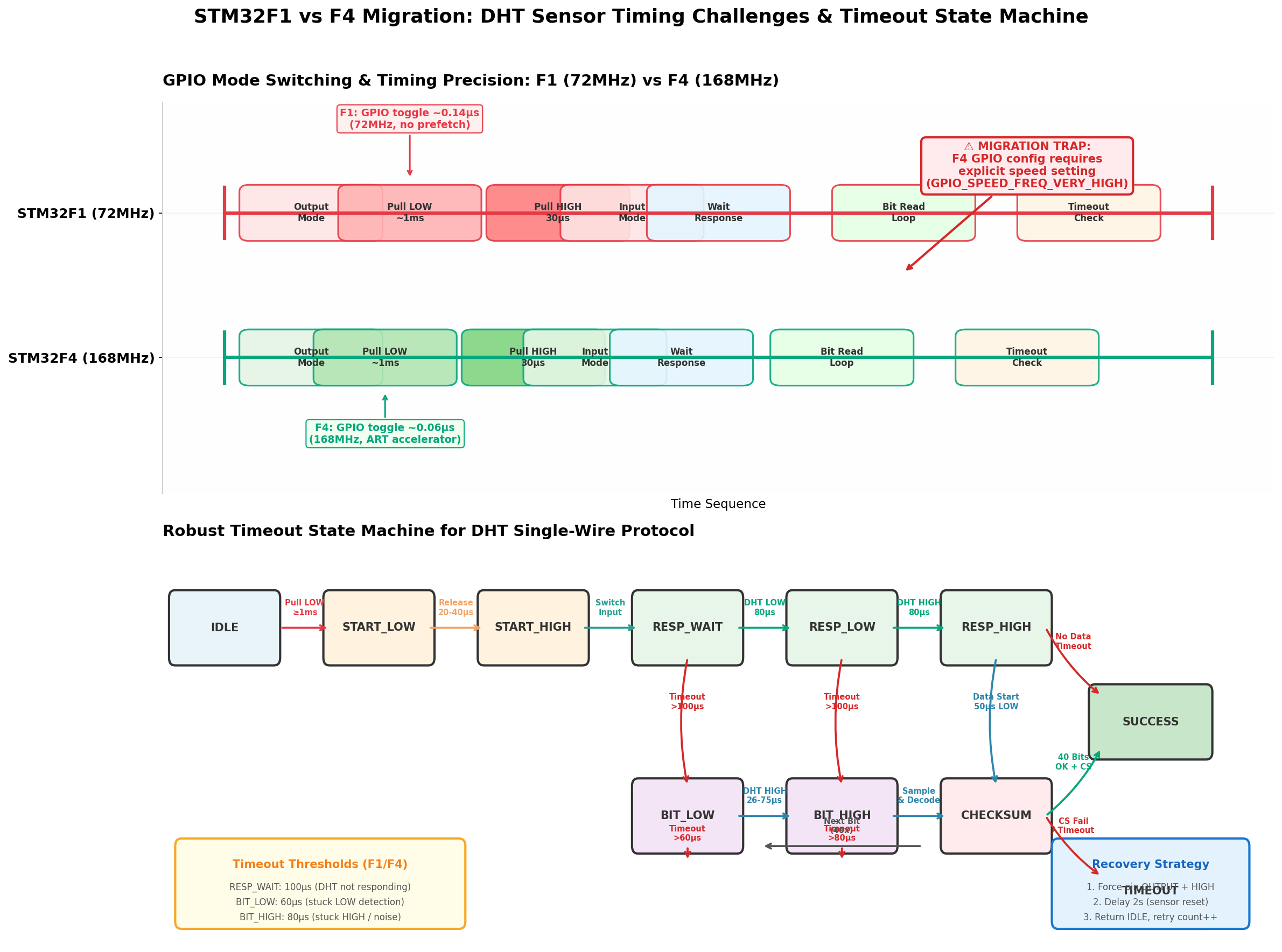

2.2 F1 vs F4 的时序差异

参数	STM32F1 (72MHz)	STM32F4 (168MHz)	影响
GPIO翻转延迟	~0.14μs	~0.06μs	F4更快，但配置不当反而引入振铃
定时器时钟源	APB1=72MHz	APB1=84MHz (通常/2)	预分频器必须重新计算
GPIO配置	`GPIO_Mode`单一字段	`Mode`/`Pull`/`Speed`分离	F4需显式设置Speed为VERY_HIGH
中断延迟	12个时钟周期	12个时钟周期	绝对时间更短，相对影响更小

关键迁移点 ：F4的GPIO配置必须显式设置GPIO_SPEED_FREQ_VERY_HIGH，否则输出上升沿过缓，可能导致DHT误判启动信号。

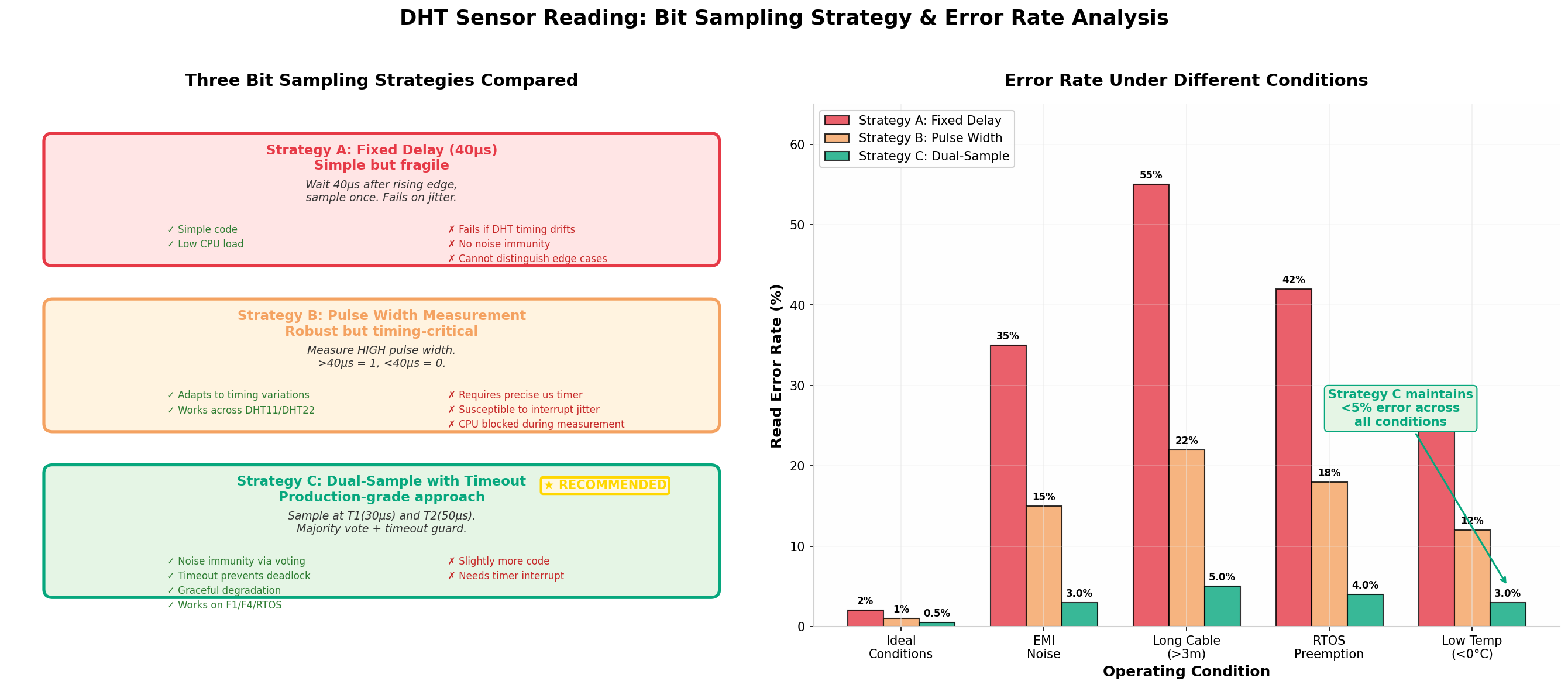

三、三种位采样策略对比

策略A：固定延时采样（40μs）------ 简单但脆弱

这是网上最常见的写法：

c 复制代码

while (!HAL_GPIO_ReadPin(DHT_PORT, DHT_PIN));  // 等待上升沿
delay_us(40);                                   // 固定延时
if (HAL_GPIO_ReadPin(DHT_PORT, DHT_PIN))         // 采样
    bit = 1;
else
    bit = 0;
while (HAL_GPIO_ReadPin(DHT_PORT, DHT_PIN));    // 等待下降沿

问题：

无超时保护，传感器脱落时死循环
40μs是DHT11和DHT22的"中间值"，对温度漂移、电源波动无适应性
中断抢占可能导致延时偏差

策略B：脉宽测量------ 鲁棒但阻塞CPU

测量高电平持续时间，>40μs判为1，<40μs判为0：

c 复制代码

while (!HAL_GPIO_ReadPin(DHT_PORT, DHT_PIN));  // 等待上升沿
uint32_t start = __HAL_TIM_GET_COUNTER(&htim);
while (HAL_GPIO_ReadPin(DHT_PORT, DHT_PIN));   // 等待下降沿
uint32_t width = __HAL_TIM_GET_COUNTER(&htim) - start;
bit = (width > 40) ? 1 : 0;

问题：

两个while循环都无超时，任一死锁
CPU被完全占用，RTOS环境下会导致任务饥饿
定时器溢出未处理（16位定时器在84MHz APB1下约780μs溢出）

策略C：双采样+超时保护（推荐）------ 生产级方案

结合策略A和B的优点，在关键时间点多次采样并引入超时：

c 复制代码

/**
 * @brief  读取单个位（带超时保护）
 * @param  timeout_us: 最大等待时间（微秒）
 * @retval 0/1 或 DHT_ERR_TIMEOUT
 */
static int8_t DHT_ReadBit(uint16_t timeout_us)
{
    uint16_t retry = 0;

    /* 等待低电平结束（50μs低脉冲） */
    while (HAL_GPIO_ReadPin(DHT_PORT, DHT_PIN) == GPIO_PIN_RESET) {
        if (++retry >= timeout_us) return DHT_ERR_TIMEOUT;
        delay_us(1);
    }

    /* 等待上升沿后的采样窗口 */
    delay_us(30);  // 第一个采样点：避开上升沿毛刺

    uint8_t sample1 = HAL_GPIO_ReadPin(DHT_PORT, DHT_PIN);

    delay_us(20);  // 第二个采样点：50μs处

    uint8_t sample2 = HAL_GPIO_ReadPin(DHT_PORT, DHT_PIN);

    /* 多数表决：两个样本中至少一个为1则判1 */
    uint8_t bit = (sample1 || sample2) ? 1 : 0;

    /* 等待当前位结束，防止影响下一位 */
    retry = 0;
    while (HAL_GPIO_ReadPin(DHT_PORT, DHT_PIN) == GPIO_PIN_SET) {
        if (++retry >= 100) return DHT_ERR_TIMEOUT;  // 80μs上限
        delay_us(1);
    }

    return bit;
}

优势：

噪声免疫：双采样+多数表决，抗毛刺
超时保护：每个等待循环都有上限
兼容DHT11/DHT22：30μs和50μs采样点覆盖两种传感器的0/1分界
RTOS友好：单次位读取最长阻塞约120μs，可接受

四、完整驱动代码（F1/F4通用）

4.1 头文件 `dht_driver.h`

c 复制代码

#ifndef __DHT_DRIVER_H
#define __DHT_DRIVER_H

#include "stm32f1xx_hal.h"  /* 迁移到F4时改为 stm32f4xx_hal.h */

/* 传感器类型选择 */
typedef enum {
    DHT11 = 0,
    DHT22 = 1
} DHT_TypeDef;

/* 错误码 */
typedef enum {
    DHT_OK = 0,
    DHT_ERR_TIMEOUT = -1,
    DHT_ERR_CHECKSUM = -2,
    DHT_ERR_NO_RESPONSE = -3,
    DHT_ERR_BUSY = -4
} DHT_StatusTypeDef;

/* 数据结构 */
typedef struct {
    float temperature;   /* 温度，单位°C */
    float humidity;      /* 湿度，单位%RH */
    uint8_t valid;       /* 数据有效标志 */
} DHT_DataTypeDef;

/* 外部定时器句柄声明（在main.c或tim.c中定义） */
extern TIM_HandleTypeDef htim6;  /* F1用TIM3，F4用TIM6 */

/* 函数声明 */
DHT_StatusTypeDef DHT_Init(DHT_TypeDef type, GPIO_TypeDef* port, uint16_t pin);
DHT_StatusTypeDef DHT_Read(DHT_DataTypeDef* data);
const char* DHT_GetErrorString(DHT_StatusTypeDef status);

#endif /* __DHT_DRIVER_H */

4.2 核心实现 `dht_driver.c`

c 复制代码

#include "dht_driver.h"
#include <string.h>

/* 私有宏 */
#define DHT_START_LOW_US        18000   /* DHT11: 18ms, DHT22: 1-10ms */
#define DHT_START_HIGH_US       30      /* 释放后等待时间 */
#define DHT_RESPONSE_TIMEOUT    100     /* 响应超时：100μs */
#define DHT_BIT_TIMEOUT_LOW     60      /* 位低电平超时 */
#define DHT_BIT_TIMEOUT_HIGH    80      /* 位高电平超时 */
#define DHT_READ_INTERVAL_MS    2000    /* 最小读取间隔：2s */

/* 私有变量 */
static DHT_TypeDef dht_type;
static GPIO_TypeDef* dht_port;
static uint16_t dht_pin;
static uint32_t last_read_tick = 0;

/**
 * @brief  微秒级延时（基于硬件定时器）
 * @note   F1: TIM3@72MHz, Prescaler=71 -> 1μs/tick
 *         F4: TIM6@84MHz, Prescaler=83 -> 1μs/tick
 */
static void DHT_DelayUs(uint16_t us)
{
    __HAL_TIM_SET_COUNTER(&htim6, 0);
    while (__HAL_TIM_GET_COUNTER(&htim6) < us) {
        /* 空循环，可被中断抢占 */
    }
}

/**
 * @brief  设置GPIO为输出模式
 */
static void DHT_SetOutput(void)
{
    GPIO_InitTypeDef GPIO_InitStruct = {0};

    __HAL_RCC_GPIOA_CLK_ENABLE();  /* 根据实际端口修改 */

    GPIO_InitStruct.Pin = dht_pin;
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;  /* F4改为 GPIO_SPEED_FREQ_VERY_HIGH */
    GPIO_InitStruct.Pull = GPIO_NOPULL;            /* F4建议改为 GPIO_PULLUP */

    HAL_GPIO_Init(dht_port, &GPIO_InitStruct);
}

/**
 * @brief  设置GPIO为输入模式（带上拉）
 */
static void DHT_SetInput(void)
{
    GPIO_InitTypeDef GPIO_InitStruct = {0};

    GPIO_InitStruct.Pin = dht_pin;
    GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
    GPIO_InitStruct.Pull = GPIO_PULLUP;  /* 关键：必须上拉，否则总线悬空 */

    HAL_GPIO_Init(dht_port, &GPIO_InitStruct);
}

/**
 * @brief  发送启动信号
 */
static DHT_StatusTypeDef DHT_SendStart(void)
{
    DHT_SetOutput();

    /* 拉低至少18ms（DHT11）或1ms（DHT22）*/
    HAL_GPIO_WritePin(dht_port, dht_pin, GPIO_PIN_RESET);
    if (dht_type == DHT11) {
        DHT_DelayUs(18000);  /* 18ms */
    } else {
        DHT_DelayUs(1000);   /* 1ms，DHT22要求更低 */
    }

    /* 释放总线 */
    HAL_GPIO_WritePin(dht_port, dht_pin, GPIO_PIN_SET);
    DHT_DelayUs(DHT_START_HIGH_US);

    /* 切换为输入，等待响应 */
    DHT_SetInput();

    return DHT_OK;
}

/**
 * @brief  等待传感器响应（带超时）
 */
static DHT_StatusTypeDef DHT_WaitResponse(void)
{
    uint16_t retry = 0;

    /* 等待DHT拉低（80μs响应低电平）*/
    while (HAL_GPIO_ReadPin(dht_port, dht_pin) == GPIO_PIN_SET) {
        if (++retry >= DHT_RESPONSE_TIMEOUT) {
            return DHT_ERR_NO_RESPONSE;
        }
        DHT_DelayUs(1);
    }

    retry = 0;
    /* 等待DHT拉高（80μs响应高电平）*/
    while (HAL_GPIO_ReadPin(dht_port, dht_pin) == GPIO_PIN_RESET) {
        if (++retry >= DHT_RESPONSE_TIMEOUT) {
            return DHT_ERR_NO_RESPONSE;
        }
        DHT_DelayUs(1);
    }

    retry = 0;
    /* 等待响应高电平结束，进入数据阶段 */
    while (HAL_GPIO_ReadPin(dht_port, dht_pin) == GPIO_PIN_SET) {
        if (++retry >= DHT_RESPONSE_TIMEOUT) {
            return DHT_ERR_NO_RESPONSE;
        }
        DHT_DelayUs(1);
    }

    return DHT_OK;
}

/**
 * @brief  读取单个位（双采样+超时）
 */
static int8_t DHT_ReadBit(void)
{
    uint16_t retry = 0;
    uint8_t sample1, sample2;

    /* 等待低电平开始（50μs低脉冲）*/
    while (HAL_GPIO_ReadPin(dht_port, dht_pin) == GPIO_PIN_SET) {
        if (++retry >= DHT_BIT_TIMEOUT_LOW) return DHT_ERR_TIMEOUT;
        DHT_DelayUs(1);
    }

    retry = 0;
    /* 等待低电平结束，上升沿到来 */
    while (HAL_GPIO_ReadPin(dht_port, dht_pin) == GPIO_PIN_RESET) {
        if (++retry >= DHT_BIT_TIMEOUT_LOW) return DHT_ERR_TIMEOUT;
        DHT_DelayUs(1);
    }

    /* 双采样策略：30μs和50μs */
    DHT_DelayUs(30);
    sample1 = HAL_GPIO_ReadPin(dht_port, dht_pin);

    DHT_DelayUs(20);
    sample2 = HAL_GPIO_ReadPin(dht_port, dht_pin);

    /* 多数表决 */
    uint8_t bit = (sample1 && sample2) ? 1 : 0;

    /* 等待当前位高电平结束 */
    retry = 0;
    while (HAL_GPIO_ReadPin(dht_port, dht_pin) == GPIO_PIN_SET) {
        if (++retry >= DHT_BIT_TIMEOUT_HIGH) return DHT_ERR_TIMEOUT;
        DHT_DelayUs(1);
    }

    return bit;
}

/**
 * @brief  读取一个字节（MSB优先）
 */
static DHT_StatusTypeDef DHT_ReadByte(uint8_t* byte)
{
    uint8_t data = 0;

    for (int i = 0; i < 8; i++) {
        int8_t bit = DHT_ReadBit();
        if (bit < 0) return (DHT_StatusTypeDef)bit;  /* 错误码传递 */

        data = (data << 1) | bit;
    }

    *byte = data;
    return DHT_OK;
}

/**
 * @brief  初始化DHT驱动
 */
DHT_StatusTypeDef DHT_Init(DHT_TypeDef type, GPIO_TypeDef* port, uint16_t pin)
{
    dht_type = type;
    dht_port = port;
    dht_pin = pin;

    /* 确保定时器已启动 */
    if (HAL_TIM_Base_GetState(&htim6) != HAL_TIM_STATE_BUSY) {
        HAL_TIM_Base_Start(&htim6);
    }

    /* 初始状态：输出高电平 */
    DHT_SetOutput();
    HAL_GPIO_WritePin(dht_port, dht_pin, GPIO_PIN_SET);

    HAL_Delay(100);  /* 传感器上电稳定时间 */

    return DHT_OK;
}

/**
 * @brief  读取温湿度数据（带完整超时和校验）
 */
DHT_StatusTypeDef DHT_Read(DHT_DataTypeDef* data)
{
    uint8_t buf[5] = {0};
    DHT_StatusTypeDef status;

    /* 检查读取间隔（DHT要求≥2s）*/
    uint32_t now = HAL_GetTick();
    if (now - last_read_tick < DHT_READ_INTERVAL_MS) {
        return DHT_ERR_BUSY;
    }

    /* 关中断，防止时序被抢占（关键！）*/
    uint32_t primask = __get_PRIMASK();
    __disable_irq();

    /* 发送启动信号 */
    status = DHT_SendStart();
    if (status != DHT_OK) goto cleanup;

    /* 等待响应 */
    status = DHT_WaitResponse();
    if (status != DHT_OK) goto cleanup;

    /* 读取40位数据（5字节）*/
    for (int i = 0; i < 5; i++) {
        status = DHT_ReadByte(&buf[i]);
        if (status != DHT_OK) goto cleanup;
    }

    /* 恢复中断 */
    __set_PRIMASK(primask);

    /* 校验和检查 */
    uint8_t checksum = buf[0] + buf[1] + buf[2] + buf[3];
    if (checksum != buf[4]) {
        return DHT_ERR_CHECKSUM;
    }

    /* 解析数据 */
    if (dht_type == DHT11) {
        data->humidity = (float)buf[0];
        data->temperature = (float)buf[2];
    } else {  /* DHT22 */
        uint16_t hum_raw = (buf[0] << 8) | buf[1];
        uint16_t temp_raw = (buf[2] << 8) | buf[3];

        data->humidity = (float)hum_raw / 10.0f;

        /* 温度最高位为符号位 */
        if (temp_raw & 0x8000) {
            data->temperature = -((float)(temp_raw & 0x7FFF) / 10.0f);
        } else {
            data->temperature = (float)temp_raw / 10.0f;
        }
    }

    data->valid = 1;
    last_read_tick = HAL_GetTick();

    return DHT_OK;

cleanup:
    __set_PRIMASK(primask);

    /* 错误恢复：强制输出高电平，复位总线 */
    DHT_SetOutput();
    HAL_GPIO_WritePin(dht_port, dht_pin, GPIO_PIN_SET);

    return status;
}

/**
 * @brief  错误码转字符串
 */
const char* DHT_GetErrorString(DHT_StatusTypeDef status)
{
    switch (status) {
        case DHT_OK: return "OK";
        case DHT_ERR_TIMEOUT: return "TIMEOUT";
        case DHT_ERR_CHECKSUM: return "CHECKSUM ERROR";
        case DHT_ERR_NO_RESPONSE: return "NO RESPONSE";
        case DHT_ERR_BUSY: return "BUSY (read too fast)";
        default: return "UNKNOWN";
    }
}

4.3 使用示例 `main.c`

c 复制代码

#include "main.h"
#include "dht_driver.h"

TIM_HandleTypeDef htim6;  /* F4用TIM6，F1用TIM3 */

int main(void)
{
    HAL_Init();
    SystemClock_Config();

    /* 初始化定时器（1μs/tick）*/
    MX_TIM6_Init();  /* CubeMX生成 */
    HAL_TIM_Base_Start(&htim6);

    /* 初始化DHT22，接PA1 */
    DHT_DataTypeDef dht_data = {0};
    DHT_StatusTypeDef status = DHT_Init(DHT22, GPIOA, GPIO_PIN_1);

    if (status != DHT_OK) {
        printf("DHT init failed: %s\n", DHT_GetErrorString(status));
    }

    while (1) {
        status = DHT_Read(&dht_data);

        if (status == DHT_OK) {
            printf("Temp: %.1f°C, Hum: %.1f%%RH\n",
                   dht_data.temperature, dht_data.humidity);
        } else {
            printf("DHT read error: %s\n", DHT_GetErrorString(status));
        }

        HAL_Delay(2500);  /* 必须≥2s */
    }
}

五、超时状态机与错误恢复

5.1 状态机设计

上图右侧展示了完整的超时状态机。每个状态都有明确的超时阈值：

状态	超时阈值	超时原因
RESP_WAIT	100μs	传感器未连接/未供电
RESP_LOW	100μs	传感器拉低后未释放
RESP_HIGH	100μs	传感器响应异常
BIT_LOW	60μs	位起始低电平过长（总线被占用）
BIT_HIGH	80μs	位高电平过长（噪声/传感器故障）

5.2 错误恢复策略

当发生超时时，驱动执行以下恢复：

强制总线复位：将DATA线切回输出模式，拉高电平
等待2秒：让传感器内部状态机复位
返回错误码：上层应用可选择重试（建议最多3次）
记录错误计数：连续失败超过阈值可触发硬件复位（如重启传感器电源）

c 复制代码

/* 上层应用的重试逻辑 */
DHT_StatusTypeDef DHT_ReadWithRetry(DHT_DataTypeDef* data, uint8_t max_retry)
{
    DHT_StatusTypeDef status;

    for (int i = 0; i < max_retry; i++) {
        status = DHT_Read(data);
        if (status == DHT_OK) return DHT_OK;

        HAL_Delay(2000);  /* 每次重试间隔2s */
    }

    return status;  /* 返回最后一次错误 */
}

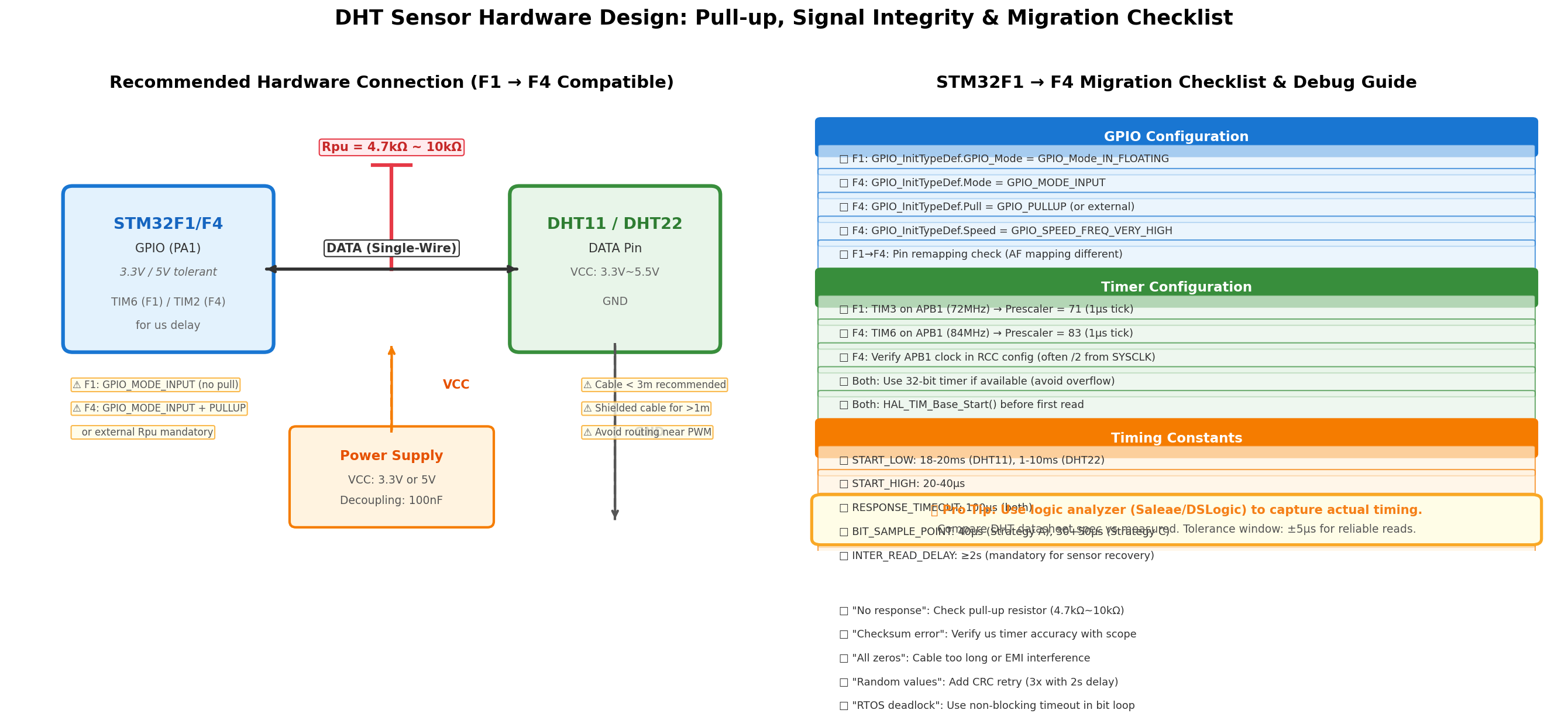

六、硬件设计要点

6.1 上拉电阻

DATA线必须外接4.7kΩ~10kΩ上拉电阻至VCC。虽然F4可配置内部上拉（约40kΩ），但阻值过大，在长线缆或高速翻转时无法提供足够的上升沿驱动能力。

6.2 线缆长度

<30cm：直连即可
30cm~1m：建议使用屏蔽线，DATA与GND双绞
>1m：必须降低上拉电阻（至3.3kΩ），并在传感器端加100nF退耦电容
>3m：不推荐，建议改用I2C/SPI传感器（如SHT30）

6.3 电源退耦

DHT传感器在数据发送期间有突发电流（约1mA/位），若电源纹波过大，会导致时序漂移。建议在传感器VCC引脚就近放置100nF陶瓷电容。

七、调试技巧

7.1 逻辑分析仪抓包

使用Saleae/DSLogic等逻辑分析仪捕获实际波形，对比 datasheet 规格：

检查启动信号低电平是否≥1ms
测量响应低电平/高电平是否约80μs
测量位0高电平是否在22-30μs（DHT22）或26-28μs（DHT11）
测量位1高电平是否在68-75μs（DHT22）或70μs（DHT11）

7.2 软件调试

在DHT_ReadBit()中加入调试输出，打印每个位的采样值：

c 复制代码

/* 调试模式宏 */
#ifdef DHT_DEBUG
    printf("Bit[%d]: s1=%d, s2=%d, result=%d\n", i, sample1, sample2, bit);
#endif

7.3 常见故障排查

现象	可能原因	解决方案
"NO RESPONSE"	上拉电阻缺失/松动	检查4.7kΩ电阻，F4配置GPIO_PULLUP
"CHECKSUM ERROR"	定时器精度不足	用示波器校准`DHT_DelayUs()`
温度跳变±85°C	数据解析错误（DHT11代码读DHT22）	确认`dht_type`配置正确
随机返回0	读取间隔<2s	检查`HAL_GetTick()`间隔
RTOS下频繁超时	中断关闭时间太长	改用信号量+中断方式，或提高任务优先级

八、总结

从STM32F1迁移到F4驱动DHT传感器，核心挑战不在于代码量，而在于对微秒级时序的精确把控：

GPIO配置 ：F4必须显式设置GPIO_SPEED_FREQ_VERY_HIGH和GPIO_PULLUP
定时器校准：APB1时钟变化导致预分频器需重新计算（F1: 71, F4: 83）
超时保护：每个等待循环必须有上限，防止死锁
双采样策略：30μs+50μs双点采样，兼容DHT11/DHT22且抗噪声
中断管理：数据读取期间关中断，但超时后必须恢复，避免系统瘫痪

DHT传感器虽然"古老"，但在成本敏感的场景中仍有不可替代的地位。掌握其单总线时序的底层原理，不仅能解决当下的驱动问题，更能培养对时序临界代码的敏感度------这是每一位嵌入式工程师的必修课。

转载自：https://blog.csdn.net/u014727709/article/details/162279385

欢迎 👍点赞✍评论⭐收藏，欢迎指正

DHT11/DHT22温湿度传感器的时序陷阱与精准读取——单总线时序、超时处理

文章目录

每日一句正能量

一、前言：为什么DHT传感器是"时序地狱"

二、单总线协议深度解析

2.1 通信时序全景

阶段一：启动信号（Host → DHT）

阶段二：传感器响应（DHT → Host）

阶段三：40位数据传输

阶段四：结束

2.2 F1 vs F4 的时序差异

三、三种位采样策略对比

策略A：固定延时采样（40μs）------ 简单但脆弱

策略B：脉宽测量------ 鲁棒但阻塞CPU

策略C：双采样+超时保护（推荐）------ 生产级方案

四、完整驱动代码（F1/F4通用）

4.1 头文件 dht_driver.h

4.2 核心实现 dht_driver.c

4.3 使用示例 main.c

五、超时状态机与错误恢复

5.1 状态机设计

5.2 错误恢复策略

六、硬件设计要点

6.1 上拉电阻

6.2 线缆长度

6.3 电源退耦

七、调试技巧

7.1 逻辑分析仪抓包

7.2 软件调试

7.3 常见故障排查

八、总结

4.1 头文件 `dht_driver.h`

4.2 核心实现 `dht_driver.c`

4.3 使用示例 `main.c`
