在5G MIMO测试、低轨卫星通信及相控阵雷达校准中，高效生成多个固定指向的波束是核心挑战。除了复杂的全数字架构和可编程移相器方案，巴特勒矩阵（Butler Matrix） 作为一种经典的无源波束成形网络，正因其高可靠性和即插即用的特性而备受关注。本文将深入解析巴特勒矩阵如何将单路输入转化为多波束输出，并对比其与可编程移相器的本质区别，揭示其作为波束成形核心器件的独特价值。
一、 追本溯源：什么是巴特勒矩阵？
简单来说，巴特勒矩阵是一种无源的、N×N端口的微波网络 （常见如4×4、8×8）。它的核心功能是：当信号从某一个输入端口馈入时，矩阵网络会按照预先设计好的固定规则，将信号功率分配至所有输出端口，并赋予每个输出端口一个特定的、固定的相位偏移。
1. 内部结构与工作原理
巴特勒矩阵的内部由90°混合耦合器（3dB电桥）和固定长度的相位延迟线以特定规则连接而成。这种结构决定了其输入与输出端口之间的传递函数是固定不变的。当激励不同的输入端口时，输出端口会获得一组不同的、但各自固定的相位差序列。例如，从某个特定输入端口馈入信号，四个输出端口获得的相对相移依次递增（如-45°、-90°、-135°、-180°），相邻端口间保持一个固定的等差相位关系。
2. 从相位差到空间波束
这组具有固定等差相位关系的信号，一旦馈给一个均匀线性天线阵列（ULA），就会在空间合成为一个指向特定角度的波束。波束指向角与相邻天线单元间的相位差存在确定的对应关系，其规律受天线单元间距与信号波长的影响。简单来说，不同的固定相位差，就对应着空间中不同的固定波束指向。因此，一个N×N的巴特勒矩阵可以同时产生N个波束，每个波束对应一个唯一的输入端口。工程师只需通过切换输入端口，就能快速切换不同的波束指向，无需任何实时计算。

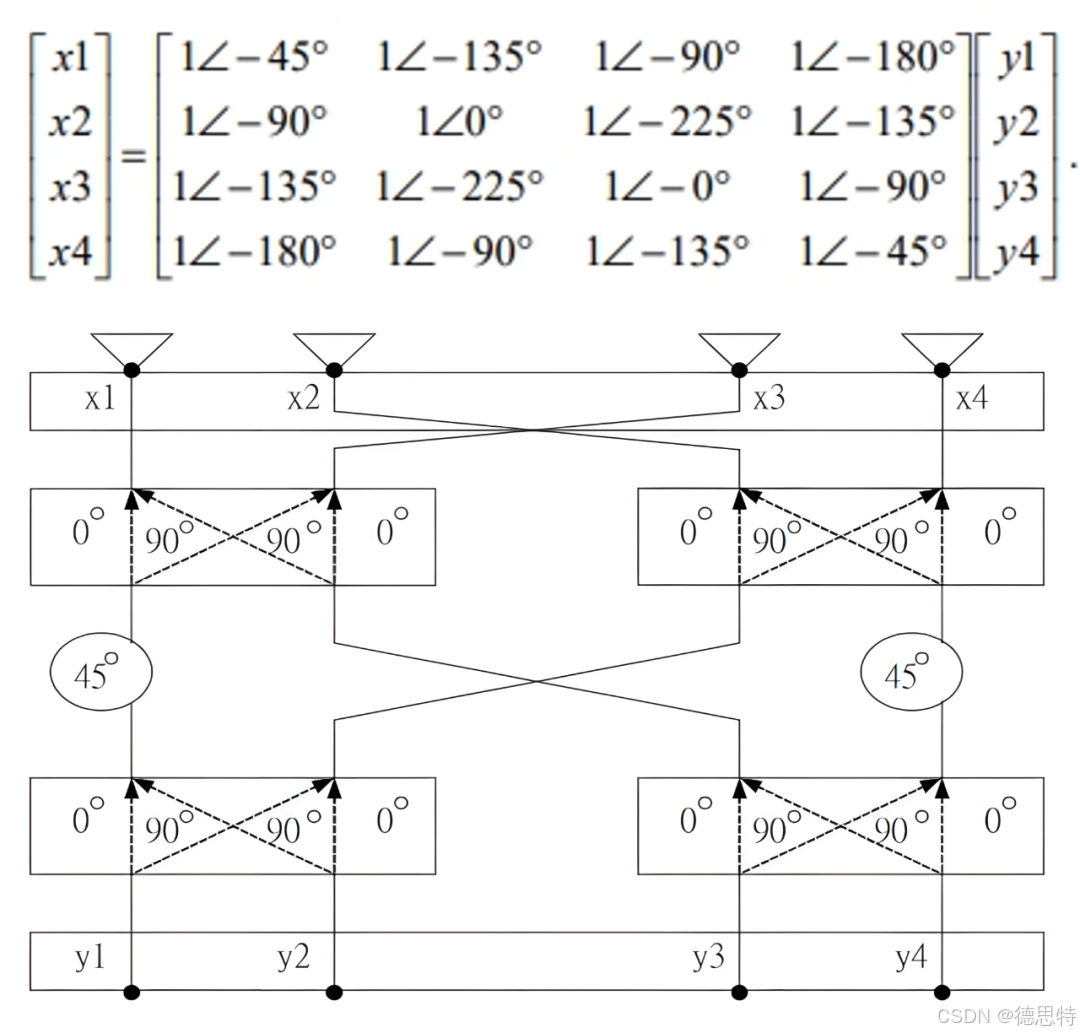

4x4 Butler矩阵原理

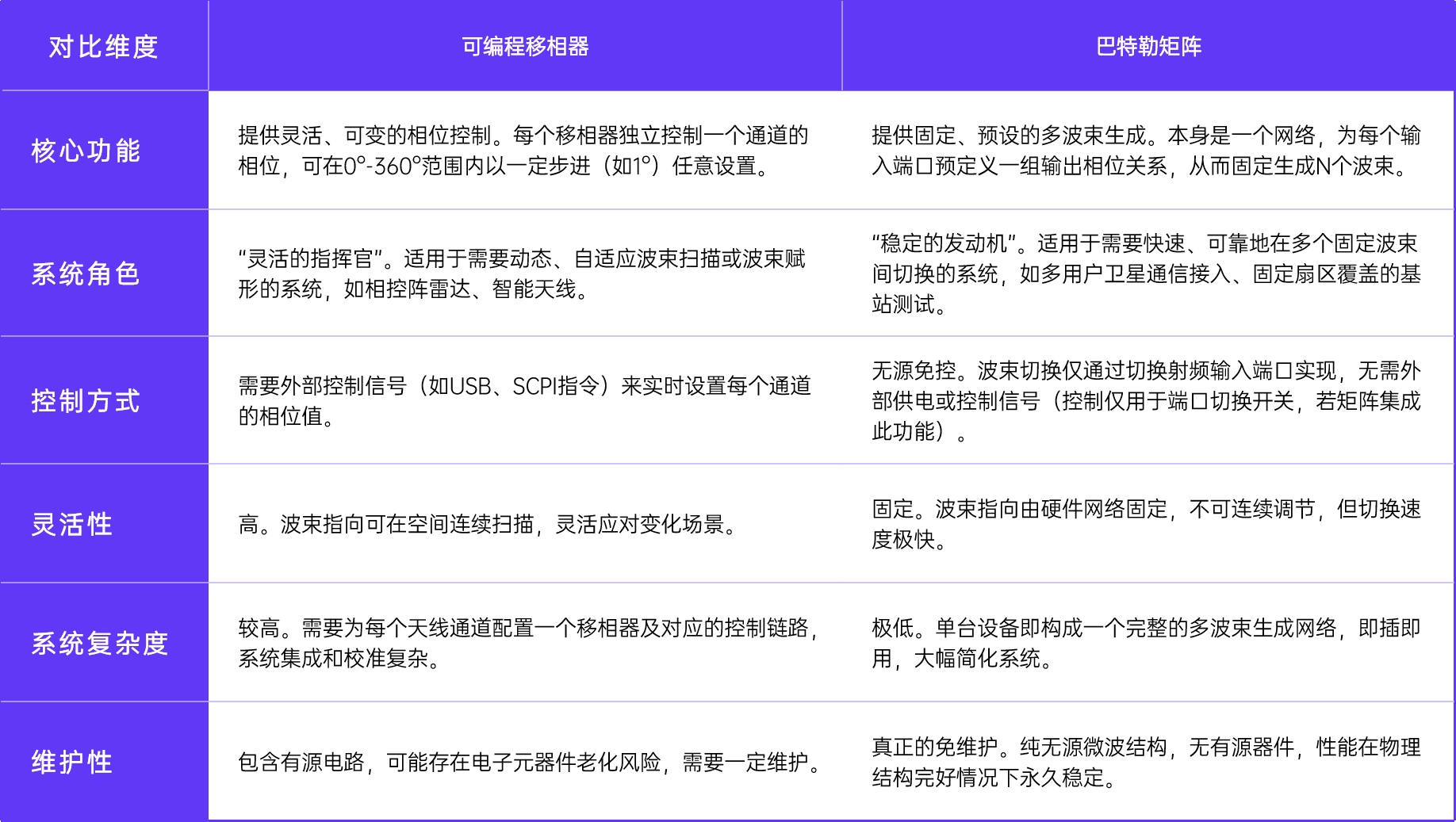

二、 核心对比：巴特勒矩阵与普通移相器有何区别？
虽然巴特勒矩阵和可编程移相器都涉及相位调控，但它们在系统角色、灵活性和适用场景上存在根本性差异。理解这些区别是正确选型的关键。
关键区别解读：
"可变"与"固定"：移相器的核心价值在于"可变"，适合动态扫描场景；巴特勒矩阵的核心价值在于"固定"与"多路"，适合需要在多个预定方向间快速切换的场景。
"构建系统"与"即插即用"：使用多个移相器是在"构建"一个波束成形系统；而使用巴特勒矩阵是"引入"一个现成的多波束生成模块。
互补关系：在实际应用中，两者常为互补。例如，可用巴特勒矩阵产生多个宽覆盖的固定波束，再在后续链路中使用移相器对某个波束进行精细调整或跟踪。
三、 巴特勒矩阵产品的关键性能特征
随着技术进步，现代巴特勒矩阵产品在保持其无源、稳定内核的同时，在性能、易用性和集成度上都有了显著提升。以德思特Vaunix巴特勒矩阵为例，它展现了现代巴特勒矩阵如何满足严苛的实验室与测试系统需求。
1. 关键性能参数
频率范围：可广泛覆盖Wi-Fi、4G/5G Sub-6GHz、蓝牙等关键民用与测试频段。
矩阵配置：常见的4×4端口（4输入/4输出），每个输入端口对应一个固定的波束指向。
相位精度与一致性：在全频段内保持优异的相位一致性，典型相位误差很小，确保波束指向的准确性与稳定性。
插入损耗：在设计上尽量降低插入损耗，保障系统链路的功率效率。
隔离度：端口间保持高隔离度，有效减少不同波束间的相互干扰。
2. 设计优势与特点
即插即用与高集成度：采用紧凑的Lab Brick封装，无需工程师自行设计复杂的PCB微波网络，通过USB接口即可轻松集成到测试系统或由外部开关控制，极大降低了使用门槛。
无源高可靠性：完全无源设计，内部仅包含微带线、耦合器等微波传输结构，无任何有源器件。这意味着它不存在烧毁、老化或需要固件升级的问题，实现了"零维护"运营，可靠性极高。
便于系统扩展：多台设备可通过同步功能协同工作，方便构建更大规模的天线阵列测试系统或自动化测试设备（ATE）。

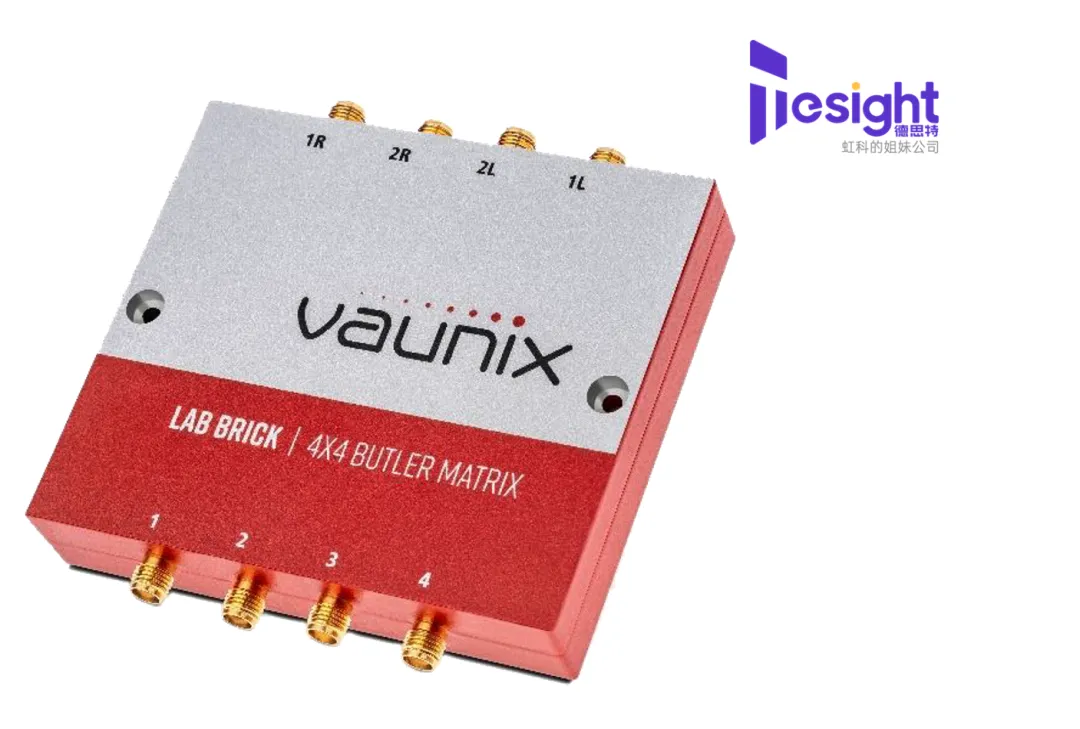

德思特Vaunix巴特勒矩阵
四、 应用场景与选型指南
1. 典型应用场景
德思特巴特勒矩阵及其配套的移相器产品家族，能够服务于从基础研究到系统集成的多个层级：
通信系统测试：5G/6G Massive MIMO基站的多波束性能验证、卫星通信多用户接入场景模拟、波束赋形算法研究的硬件在环验证。
航空航天与国防：雷达系统固定多波束扫描模拟、电子对抗中干扰波束生成、天线方向图测试。
科研与教育：高校微波与天线课程教学演示、相控阵技术原理验证、无线通信原型系统开发。
工业生产测试：相控阵天线单元的快速生产校准、射频前端模块的多波束响应测试。
2. 工程师选型与使用建议
在选择和使用巴特勒矩阵时，应关注以下几点：
明确需求：如果需要的是几个固定、快速切换的波束用于覆盖或测试，巴特勒矩阵是高效选择；如果需要波束连续扫描或自适应跟踪，则应考虑可编程移相器方案。两者常可互补使用。
关注关键指标：根据测试频段确认频率覆盖范围；相位精度和一致性直接影响波束指向精度；插入损耗关系到系统链路预算。
规范使用：所有未使用的输出端口必须连接匹配的负载，防止信号反射破坏波束方向图。同时，应将巴特勒矩阵及其连接线缆作为一个整体进行相位和幅度校准，并尽量保持测试环境温度稳定，以获得可重复的测试结果。
总结
波束成形技术是解锁无线通信更高容量、更远距离、更强抗干扰能力的关键。在追求极致灵活性的数字波束赋形方案之外，巴特勒矩阵以其固有的确定性、卓越的可靠性和"即插即用"的便捷性，在测试测量、系统校准和固定多波束应用中扮演着不可替代的角色。
回顾核心问题：什么是巴特勒矩阵？ ------它是一个经典的无源微波网络，能将单路输入转换为多路具有固定相位差的输出，从而激励天线阵列产生多个固定指向的波束。它和普通移相器有什么区别？------根本区别在于，移相器是提供灵活可变相位控制的独立单元，而巴特勒矩阵是提供固定多波束生成能力的集成网络。前者擅长"动态扫描"，后者擅长"快速切换"。
随着6G等未来通信技术对高频段、大规模天线阵列的探索，测试验证的复杂性与成本将进一步攀升。类似德思特Vaunix LBM系列这类高性能、便携化的巴特勒矩阵，为工程师提供了一种经过验证的、高性价比的解决方案。它让研发人员能够将精力从搭建复杂微波网络的工程细节中解放出来，更专注于算法验证、性能评估等核心创新工作。在智能无线时代，深入了解并善用巴特勒矩阵这一经典而强大的工具，将是工程师们的一项宝贵资产。
