OSGearth城市可视化功能详解

本文详细解析了 3D 城市可视化中 12 个核心功能的实现原理与应用场景

[鹰眼（Mini-map / Overview Camera）](#鹰眼（Mini-map / Overview Camera）)
[城市（City Generation / Building System）](#城市（City Generation / Building System）)
[漫游（Roaming / Fly-Through）](#漫游（Roaming / Fly-Through）)
[经纬线（Latitude/Longitude Grid）](#经纬线（Latitude/Longitude Grid）)
[坡度分析（Slope Analysis）](#坡度分析（Slope Analysis）)
[飞线（Flow Lines / Arc Lines）](#飞线（Flow Lines / Arc Lines）)
[动态纹理（Dynamic Textures）](#动态纹理（Dynamic Textures）)
[卫星模拟（Satellite Simulation）](#卫星模拟（Satellite Simulation）)
[航拍模拟（Aerial Photography Simulation）](#航拍模拟（Aerial Photography Simulation）)
[绘制坐标点（Point Drawing）](#绘制坐标点（Point Drawing）)
[绘制图形（Shape Drawing）](#绘制图形（Shape Drawing）)
[下雪（Snow Effect）](#下雪（Snow Effect）)
[剖面分析（Section / Profile Analysis）](#剖面分析（Section / Profile Analysis）)

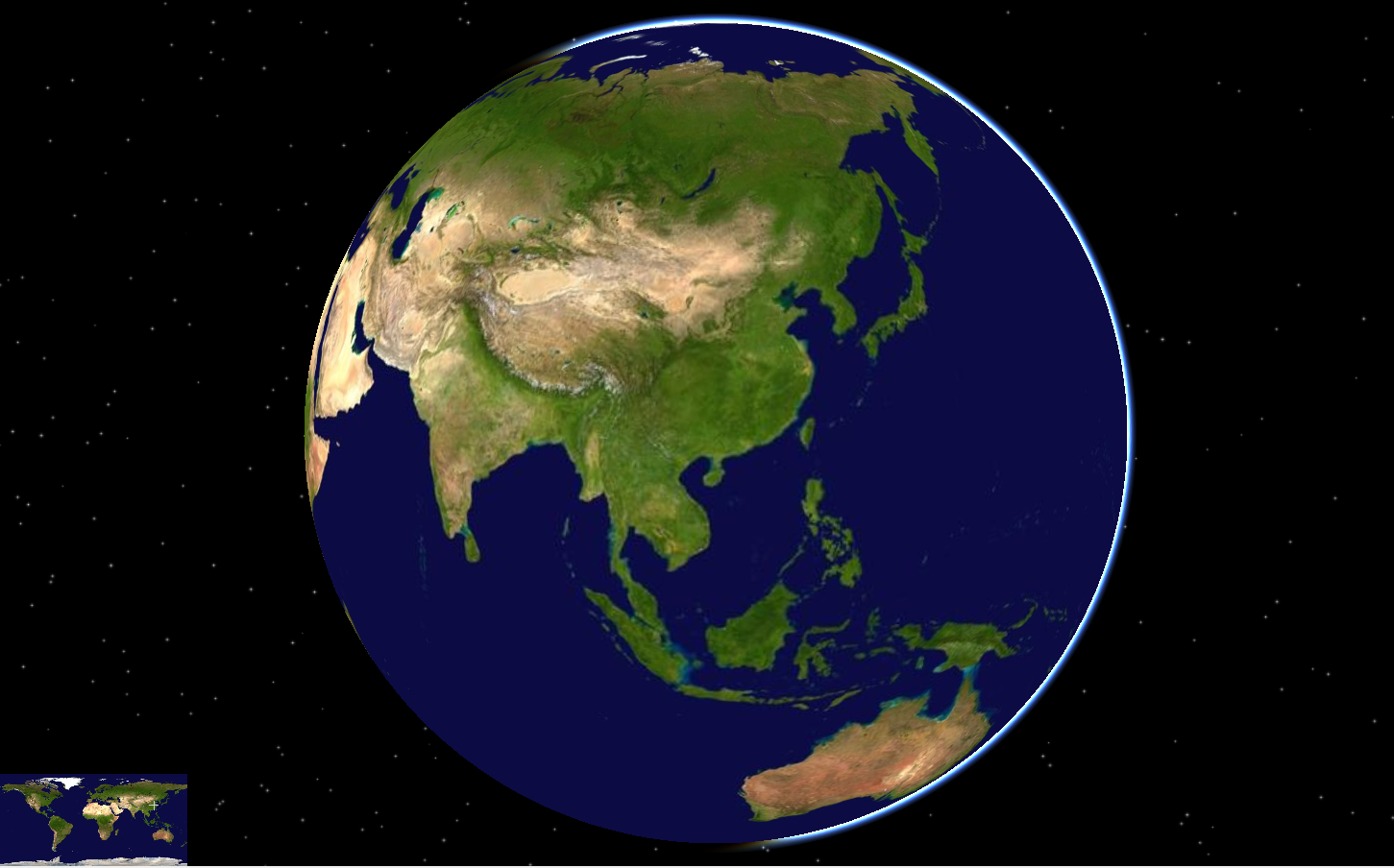

1. 鹰眼（Mini-map / Overview Camera）

实现原理

鹰眼功能本质是一个独立的小地图渲染系统，主要步骤：

创建独立摄像机：在场景正上方设置一个俯视摄像机，位置固定在高空（如 y = 100）
独立渲染器：创建小尺寸的 WebGLRenderer（如 200×200），覆盖在主窗口角落
位置同步：小地图摄像机跟随主摄像机在 XZ 平面的位置，保持俯视视角
标记绘制：在小地图上用不同颜色的点或图标标记主摄像机位置和朝向

核心技术

复制代码

- 双渲染器（Multi-Renderer）
- 摄像机位置同步（Camera Position Sync）
- Mini-map 标记（CSS2DRenderer 或 Sprite）

应用场景

导航辅助：在大场景中快速定位自身位置
城市漫游辅助：实时显示摄像机在城市中的相对位置
游戏/模拟器：战略地图、雷达图

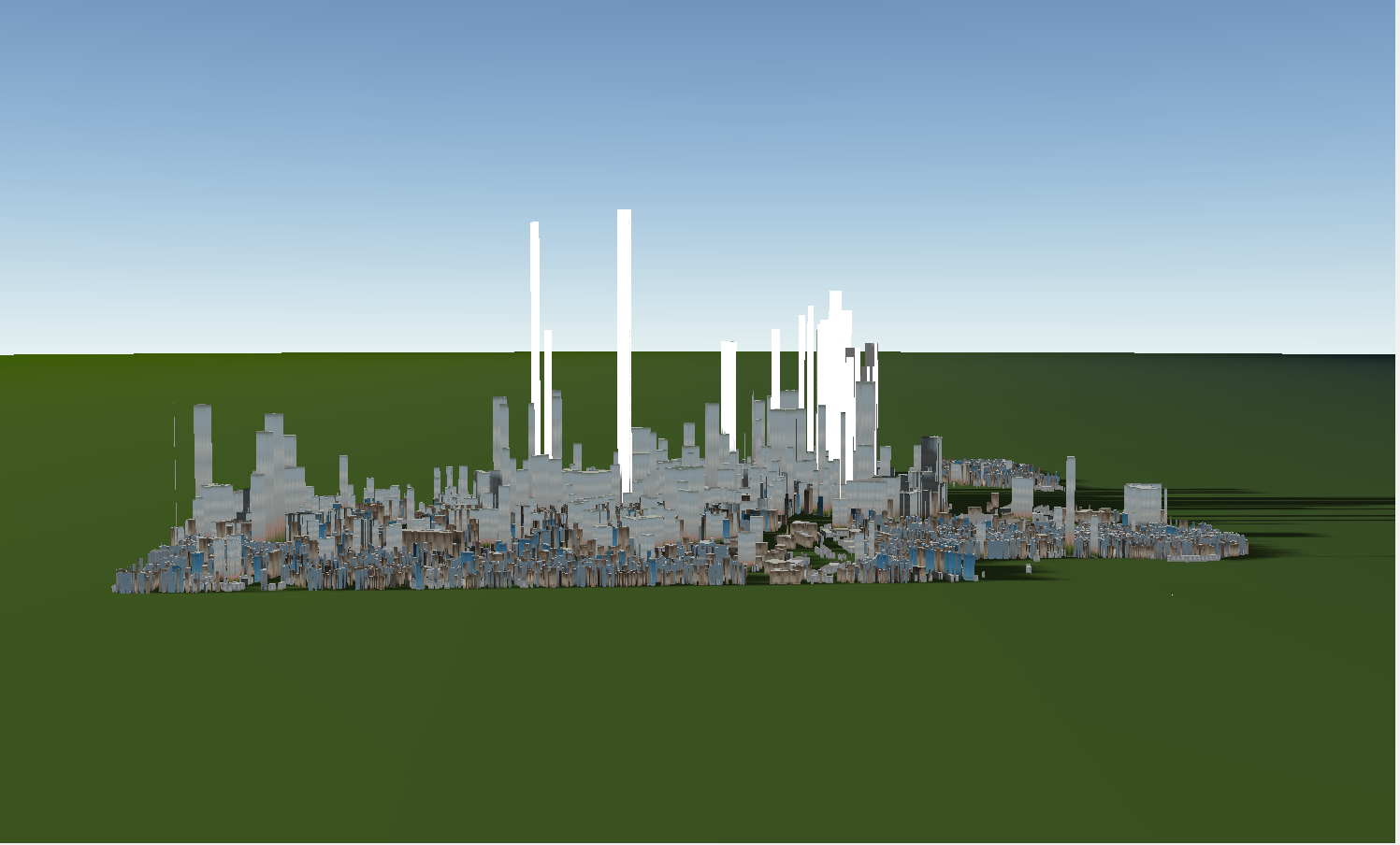

2. 城市（City Generation / Building System）

实现原理

城市生成通常分为程序化生成 和数据驱动两种方式：

地块划分：将城市区域划分为若干街区（Block），每个街区有尺寸和位置属性
建筑生成 ：在每个街区内随机放置建筑，参数包括：
- 宽度/深度（5~25 单位）
- 高度（10~80 单位，产生天际线变化）
- 颜色（HSL 色相变化）
纹理细节 ：
- 使用 Canvas 生成窗户纹理（随机亮暗表示灯光）
- 建筑贴图（LOD 多级细节）
性能优化 ：
- InstancedMesh 批量渲染同类型建筑
- LOD（Level of Detail）远距离简化
- Frustum Culling 视锥裁剪

核心技术

复制代码

- BoxGeometry / InstancedMesh
- CanvasTexture 程序化纹理
- LOD 多级细节
- 随机化算法

应用场景

数字孪生城市：智慧城市可视化
城市规划：建筑密度、天际线仿真
游戏开放世界：程序化城市生成

3. 漫游（Roaming / Fly-Through）

实现原理

路径定义：设置一系列路点（Waypoints），每个路点包含位置（Position）和注视点（LookAt）
插值运动：在两路点之间进行线性插值或贝塞尔曲线插值
摄像机控制 ：
- 位置插值：camera.position.lerpVectors(current, next, progress)
- 朝向插值：camera.lookAt(lookTarget)
路径类型 ：
- 直线路径（线性插值）
- 曲线路径（Catmull-Rom / Bezier 曲线）
- 环绕路径（Orbit Controls 自动旋转）

核心技术

复制代码

- 线性插值（Lerp）
- CatmullRomCurve3 曲线路径
- 摄像机动画系统
- Tween.js / GSAP 动画库

应用场景

城市宣传片：自动生成的飞行游览路径
建筑漫游：室内/室外漫游展示
游戏过场动画：脚本化摄像机运动

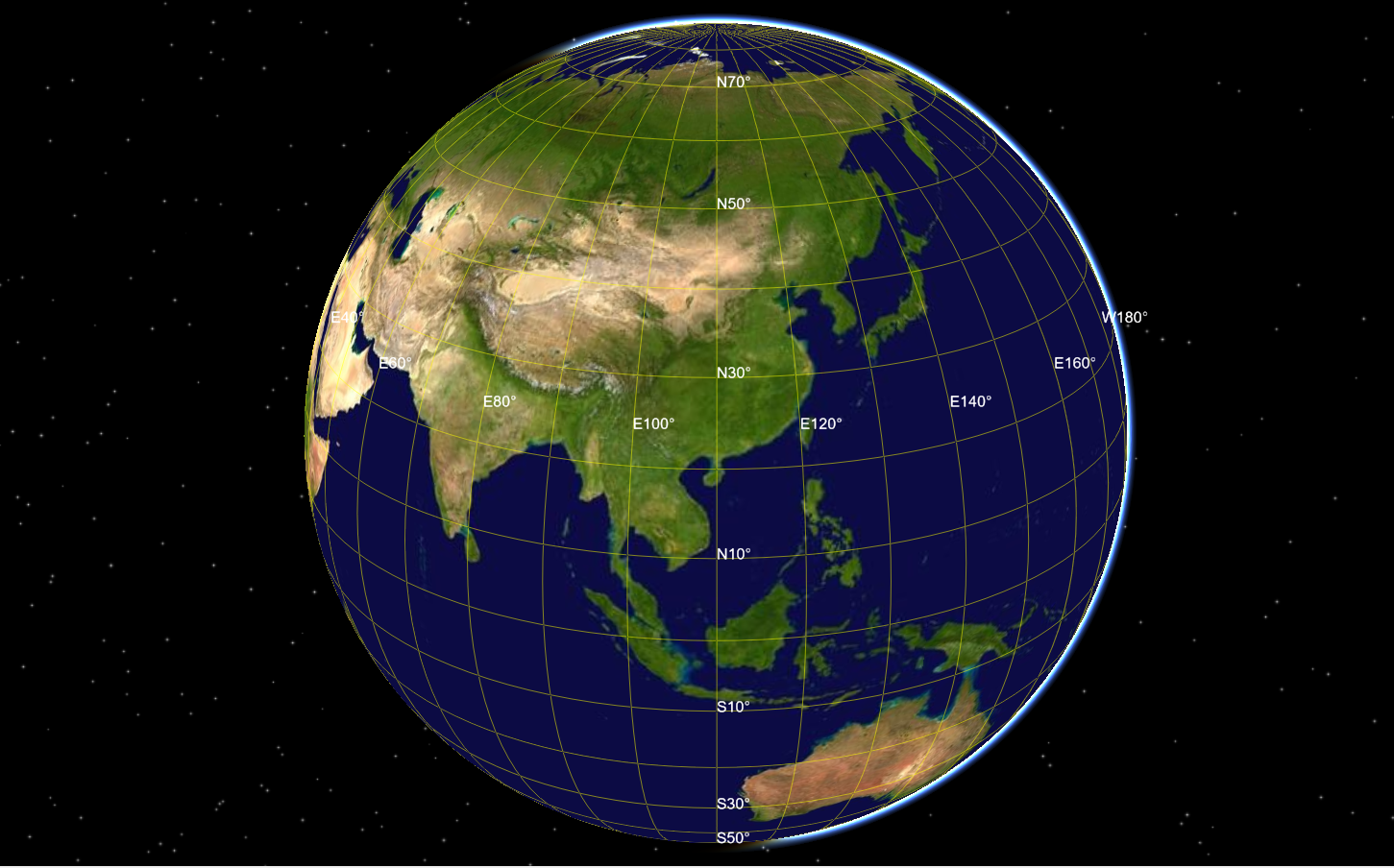

4. 经纬线（Latitude/Longitude Grid）

实现原理

纬线（Latitude Lines）：
- 在球面上沿纬度方向（φ）等间距取点
- 每个纬度圈的水平圆周由 64+ 个顶点构成
- 通过 sin(φ)*cos(θ), cos(φ), sin(φ)*sin(θ) 计算顶点位置
经线（Longitude Lines）：
- 在球面上沿经度方向（θ）等间距取点
- 每条经线是从南极到北极的弧线
视觉效果：
- 赤道线高亮（不同颜色/粗度）
- 透明度区分（经线透明度低于纬线）
- 可点击交互（拾取经纬度坐标）

核心技术

复制代码

- SphereGeometry 参数化
- BufferGeometry.setFromPoints()
- LineBasicMaterial（透明度/颜色区分）

应用场景

地球/星球可视化：经纬度参考网格
气象数据展示：全球数据分析
卫星轨道模拟：定位参考系统

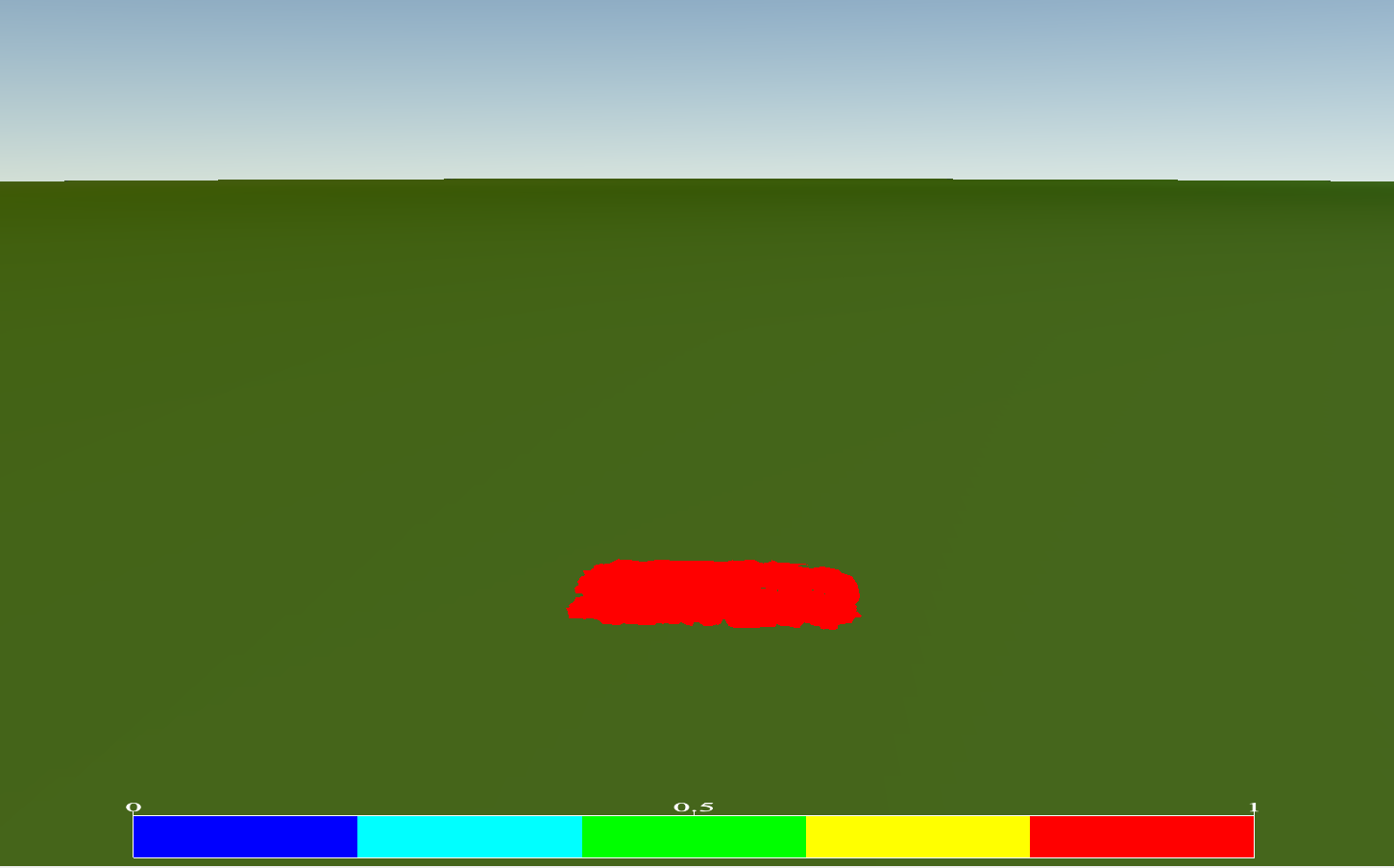

5. 坡度分析（Slope Analysis）

实现原理

坡度分析通过计算地形三角面的法向量与水平面的夹角来实现：

法向量计算：

复制代码

edge1 = v2 - v1
edge2 = v3 - v1
normal = edge1 × edge2（归一化）

坡度角度：

复制代码

angle = acos(|normal · up|)
slope = angle * 180 / π

分级着色（两种实现方式）：

CPU 方式：
- 遍历所有三角面，计算坡度
- 按坡度分级赋予颜色（绿→黄→橙→红）
GPU 方式（Shader）：
- 在顶点着色器中计算法向量
- 在片元着色器中实时计算坡度并着色
- 性能更高，支持实时更新

坡度分级标准

坡度范围	颜色	等级	描述
0°~5°	绿色 #22cc44	Ⅰ级	平坦
5°~15°	黄色 #cccc22	Ⅱ级	缓坡
15°~30°	橙色 #cc6622	Ⅲ级	陡坡
>30°	红色 #cc2222	Ⅳ级	极陡

应用场景

地形分析：建筑用地适宜性评估
道路规划：选线方案比选
地质灾害评估：滑坡风险区域识别

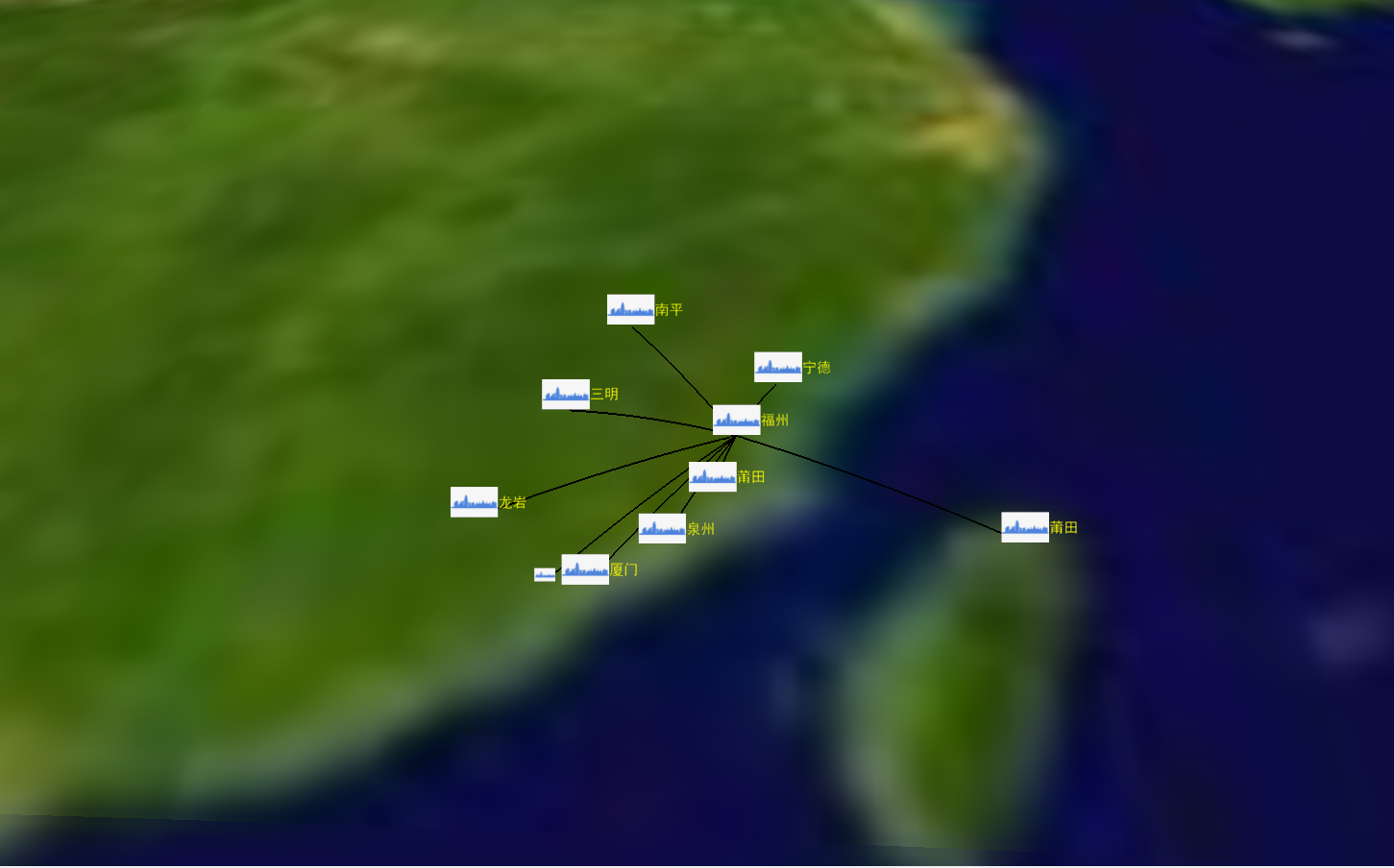

6. 飞线（Flow Lines / Arc Lines）

实现原理

飞线用于表示两点之间的数据流动，核心是弧形轨迹 + 动态流动效果：

弧线生成：
- 起点（startPos）和终点（endPos）
- 计算中点：mid = (startPos + endPos) / 2
- 弧高控制：mid.y += distance * 0.3
- 使用 QuadraticBezierCurve3 生成贝塞尔曲线
流动动画：
- CPU 方式：更新顶点透明度，形成光点沿路径移动的效果
- GPU 方式（Shader） ：
  - 使用 aProgress 属性表示每个顶点在路径上的进度
  - 片元着色器中计算流动位置：flowPos = mod(vProgress + time * speed, 1.0)
  - 亮度随流动位置变化，产生拖尾效果
多线渲染优化：
- 使用 LineSegments 批处理
- 颜色编码（不同数据类别使用不同颜色）

核心技术

复制代码

- QuadraticBezierCurve3（贝塞尔弧线）
- ShaderMaterial 流动效果
- 透明度混合（AdditiveBlending）

应用场景

数据流向可视化：人口迁移、物流路线
网络拓扑展示：通信数据流
交通流量：航线、车流轨迹

7. 动态纹理（Dynamic Textures）

实现原理

动态纹理是通过实时更新纹理内容实现的视觉效果：

方式一：Canvas 纹理

创建 HTML Canvas 元素
使用 Canvas 2D API 绘制内容
创建 THREE.CanvasTexture(canvas)
在动画循环中更新 Canvas 内容并设置 texture.needsUpdate = true

方式二：Video 纹理

创建 HTML Video 元素，加载视频源
创建 THREE.VideoTexture(video)
视频自动播放，纹理实时更新

方式三：DataTexture（像素级操作）

创建 THREE.DataTexture(data, width, height)
直接操作像素缓冲区（Uint8Array）
适用于粒子系统、噪声生成等

动态纹理类型示例

类型	实现方式	更新频率
水波纹	Canvas 绘制椭圆弧线	每帧更新
建筑灯光	像素级随机闪烁	每帧更新
信息流动	Canvas 绘制移动文字/图形	每帧更新
视频播放	VideoTexture	视频帧率

应用场景

水面/流体模拟：实时水纹理
信息展示屏：数据大屏动态内容
特效制作：动态光效、LED屏幕

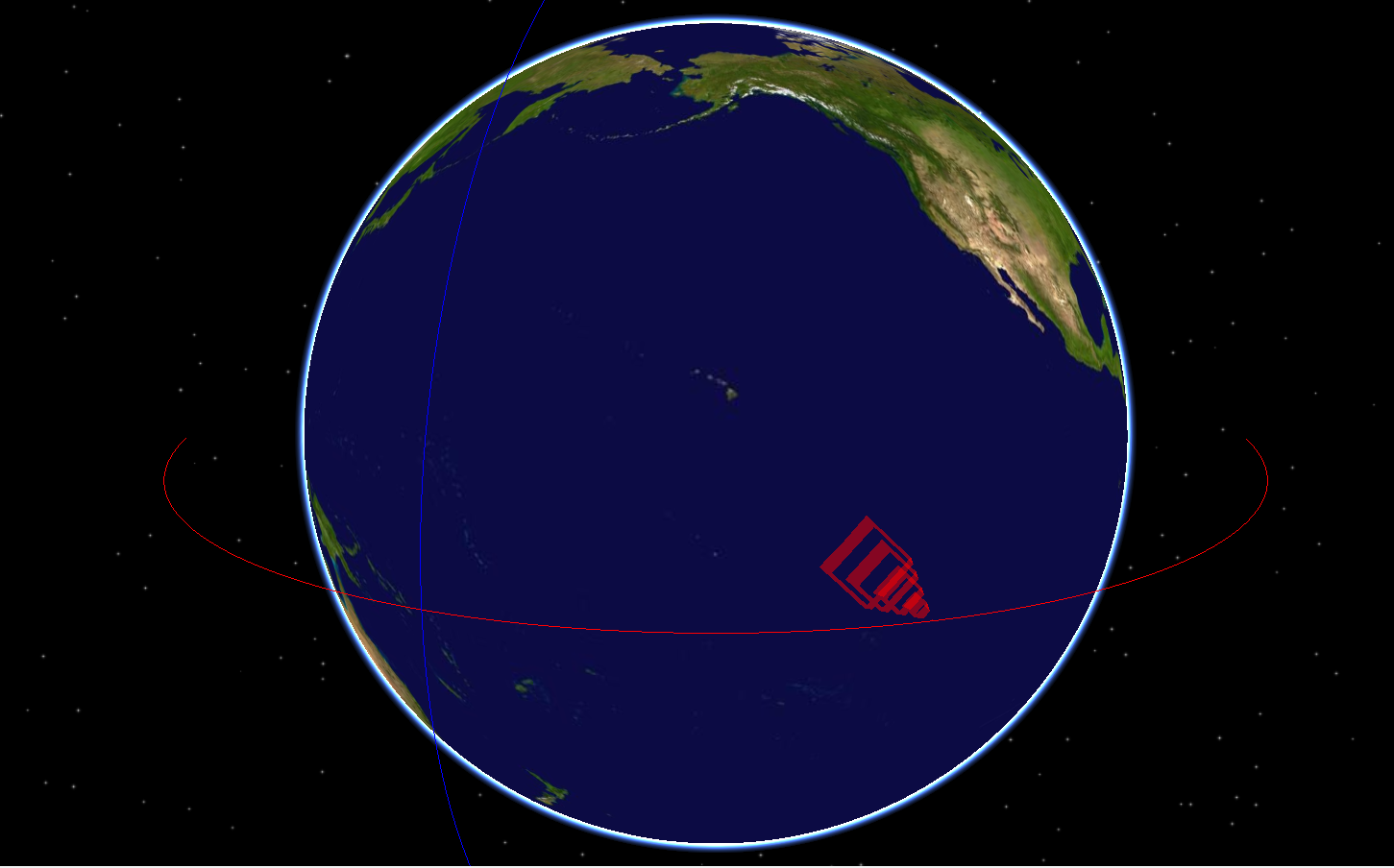

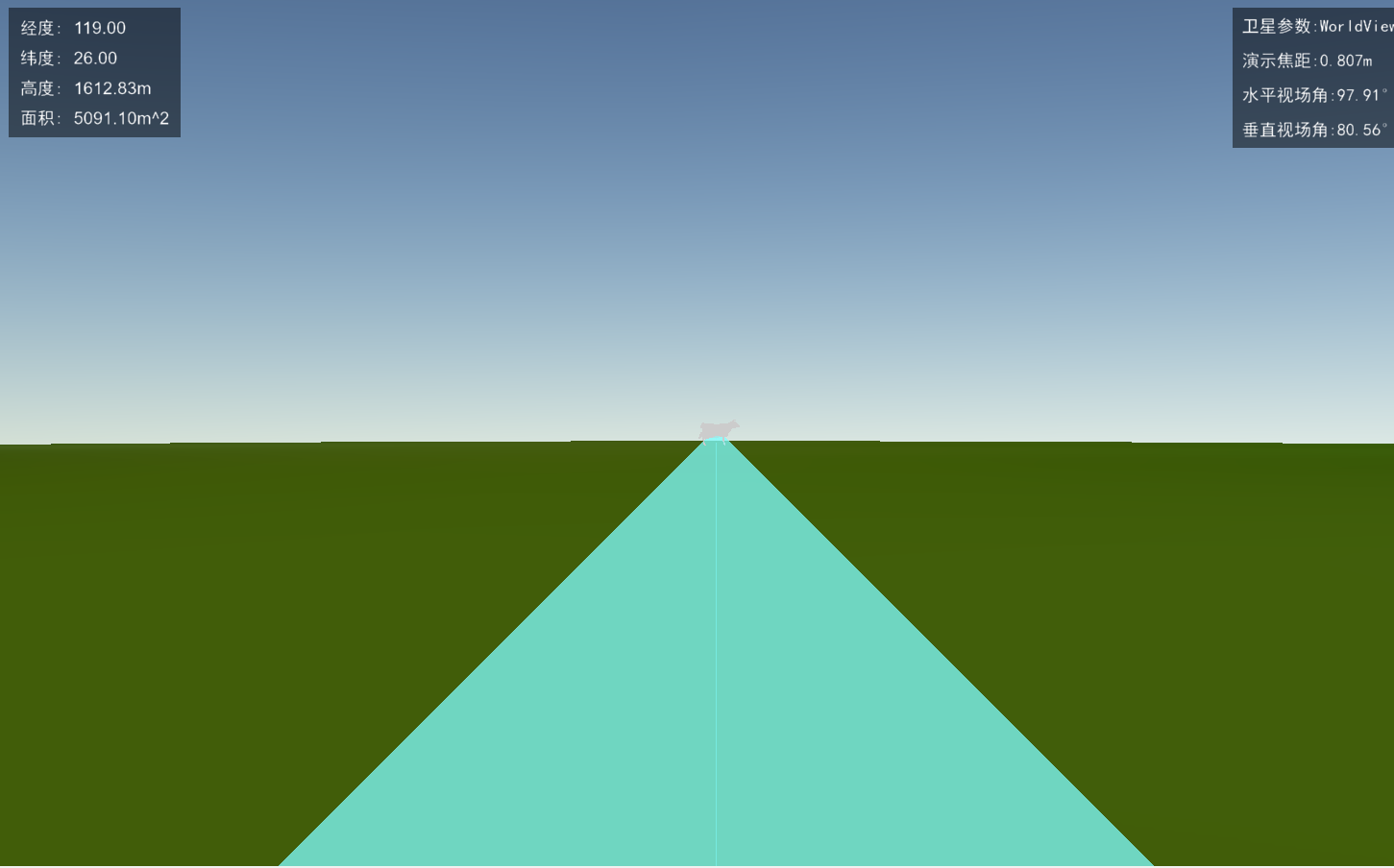

8. 卫星模拟（Satellite Simulation）

实现原理

地球模型

球体创建 ：SphereGeometry(radius, 64, 64)
纹理映射：地表贴图 + 法线贴图 + 高光贴图
大气层 ：
- 略大于地球的半透明球体（radius × 1.02）
- Shader 实现边缘发光效果（Fresnel 效应）
- 混合模式：AdditiveBlending

卫星轨道

轨道参数：
- 半长轴（a）、偏心率（e）
- 轨道倾角（i）、升交点赤经（Ω）
- 真近点角（θ）

轨道计算：

复制代码

r = a * (1 - e²) / (1 + e * cos(θ))
x = r * cos(θ)
z = r * sin(θ)
// 应用倾角和升交点赤经旋转

卫星模型：
- 主体（BoxGeometry）
- 太阳能板（两侧展开）
- 朝向运动方向（Quaternion 旋转）

动画逻辑

卫星沿轨道点移动
位置插值平滑运动
速度可配置（不同卫星不同速度）

应用场景

航天任务可视化：卫星轨道模拟
天基观测：卫星覆盖区域分析
教育科普：轨道力学教学

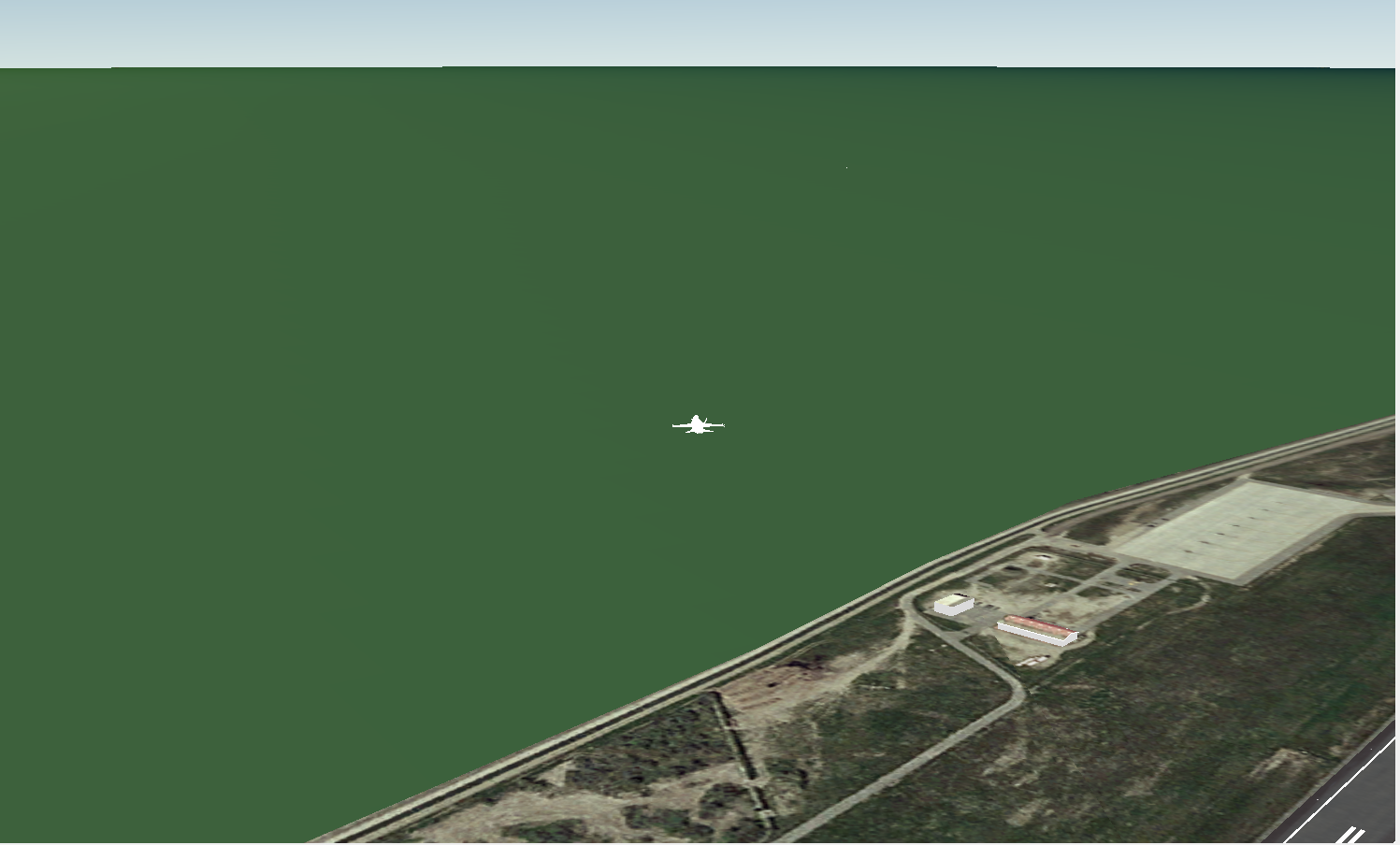

9. 航拍模拟（Aerial Photography Simulation）

实现原理

无人机模拟

三维模型：机身 + 旋翼臂（简化模型）
飞行路径 ：
- 环绕飞行（Orbit）：圆心 + 半径 + 高度
- 航线飞行（Waypoints）：预设路径点
- 自由飞行（Free）：用户控制

摄像机参数模拟

复制代码

- 焦距（focalLength）：模拟真实相机镜头
- 地面采样距离（GSD）= (高度 × 传感器宽度) / (焦距 × 1000)
- 快门速度：影响运动模糊
- ISO：模拟噪声效果

视觉效果

大气雾效 ：FogExp2 模拟空气透视
摄像机抖动：添加微小随机偏移，模拟真实航拍
光晕/眩光：镜头光晕效果（Lens Flare）

应用场景

影视预可视化：航拍镜头规划
测绘模拟：无人机航测路径规划
游戏/VR：飞行体验

10. 绘制坐标点（Point Drawing）

实现原理

屏幕坐标转世界坐标

射线检测（Raycaster）：

javascript 复制代码

mouse.x = (event.clientX / width) * 2 - 1
mouse.y = -(event.clientY / height) * 2 + 1
raycaster.setFromCamera(mouse, camera)
raycaster.ray.intersectPlane(groundPlane, intersectPoint)

地面平面检测：与水平面（y=0）求交

标记点的三种实现方式

方式	优势	劣势
Sprite（精灵）	始终面向摄像机，性能好	不能立体显示
3D 几何体（Cone/Sphere）	立体感强，可加光照	远距离变小
CSS2DRenderer	可渲染 HTML 标签，交互性强	渲染层分离

标记功能

脉冲动画 ：scale = 1 + sin(time) * 0.2 实现呼吸效果
颜色编码：不同类别使用不同颜色
文本标签：使用 CSS2DRenderer 或 Sprite 显示文字

应用场景

地图标注：POI 点标记
数据可视化：事件位置标记
测量工具：坐标采集

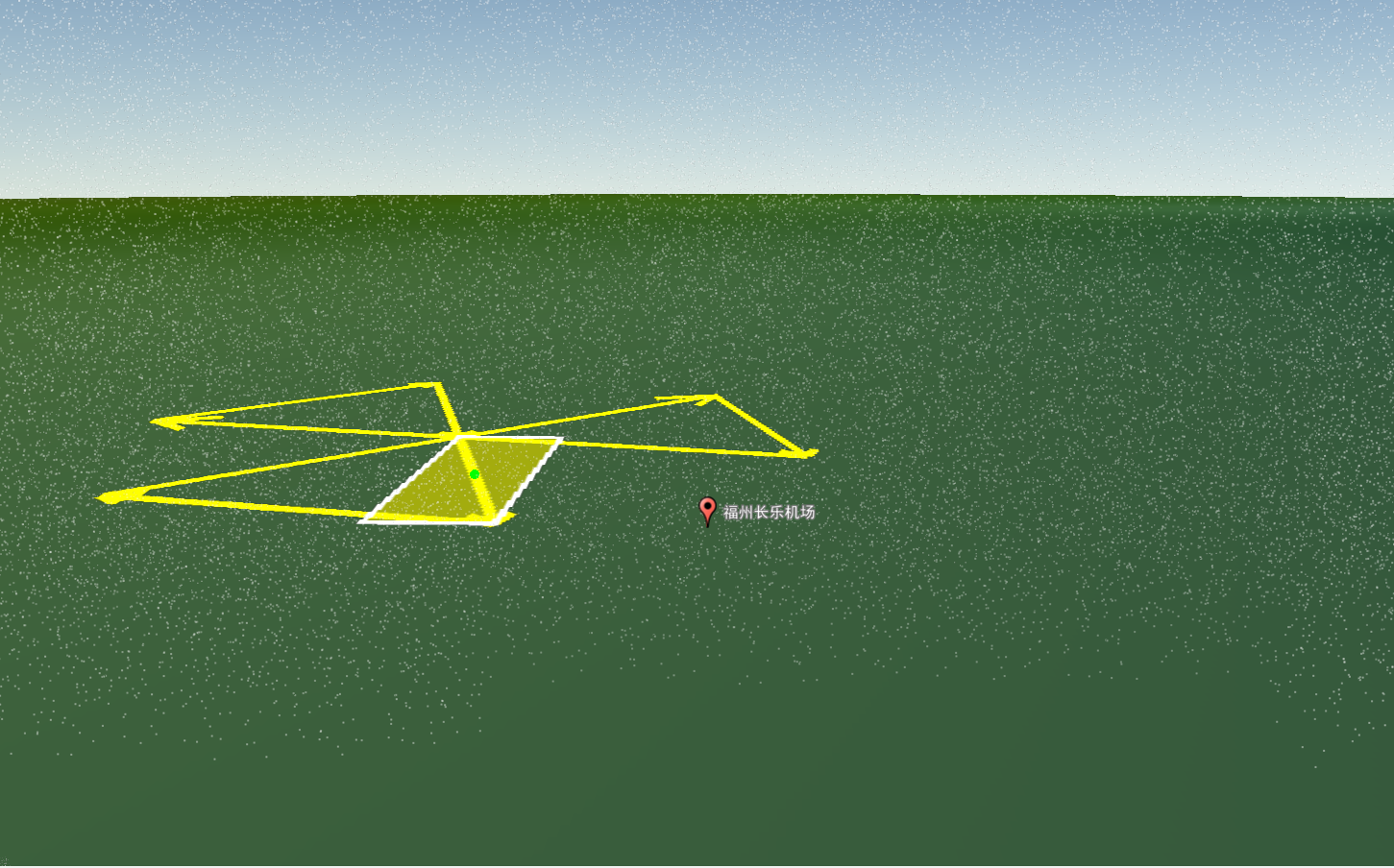

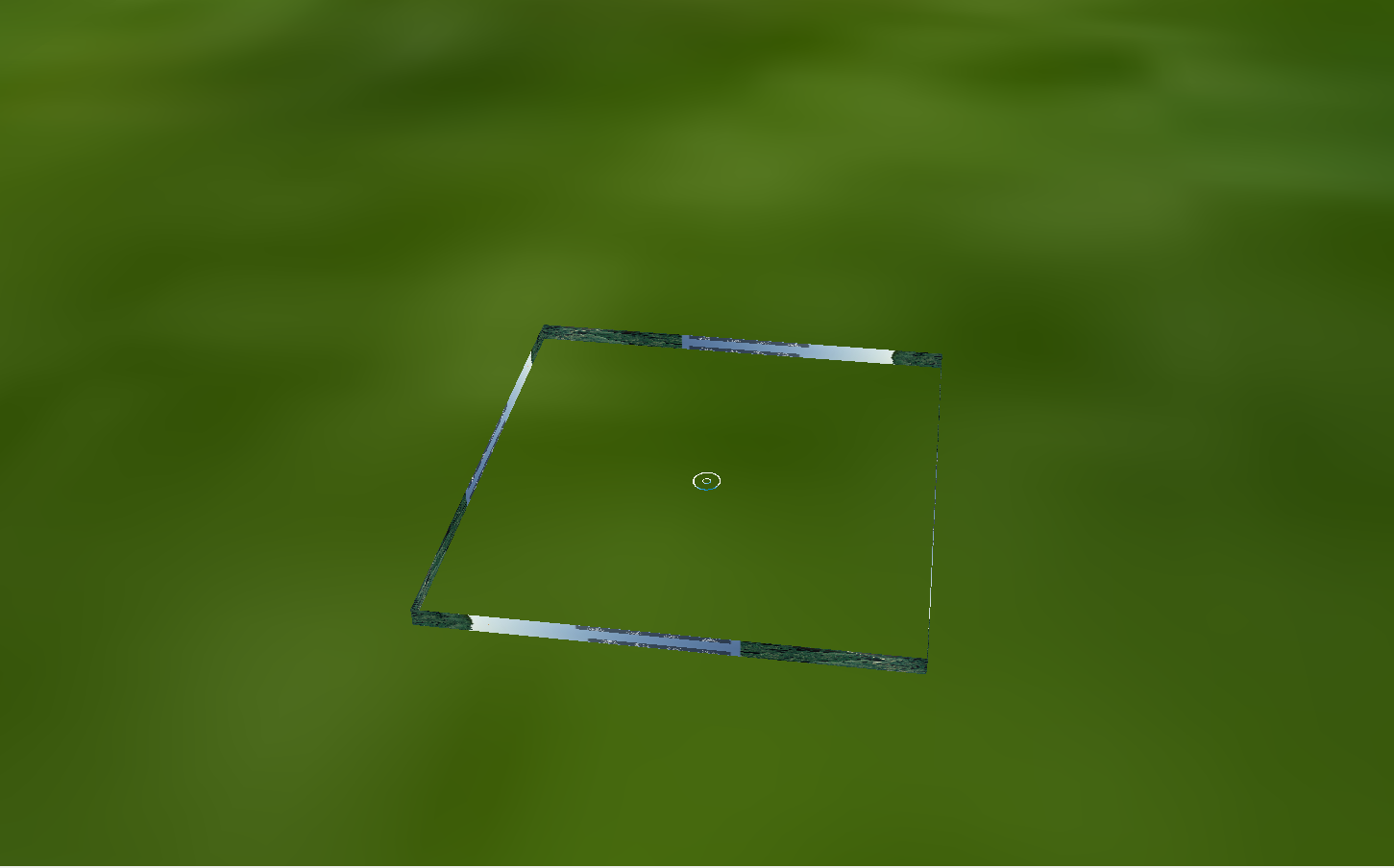

11. 绘制图形（Shape Drawing）

实现原理

多边形绘制

交互绘制：
- 鼠标点击收集顶点
- 实时预览当前绘制状态
- 双击/右键完成绘制

3D 几何体生成：

复制代码

Shape（2D轮廓）→ ExtrudeGeometry（挤压成3D）
→ 旋转至水平（rotation.x = -π/2）
→ 设置透明度填充

边框绘制：
- 将顶点连接为 LineLoop
- 可设置不同颜色和粗细

图形类型

类型	实现方式	应用
矩形	对角两点定义	选择框、区域标注
圆形	圆心+半径	缓冲区、覆盖范围
多边形	多点序列	任意区域标注
箭头	方向向量+箭头计算	方向指示
曲线	贝塞尔/样条	路径标注

交互功能

拖拽调整：拖动顶点修改形状
吸附功能：顶点吸附到网格或其他顶点
面积/周长计算：实时显示测量数据

应用场景

地理标注：区域划定、地物标注
测量工具：距离、面积测量
规划设计：建筑红线、用地范围

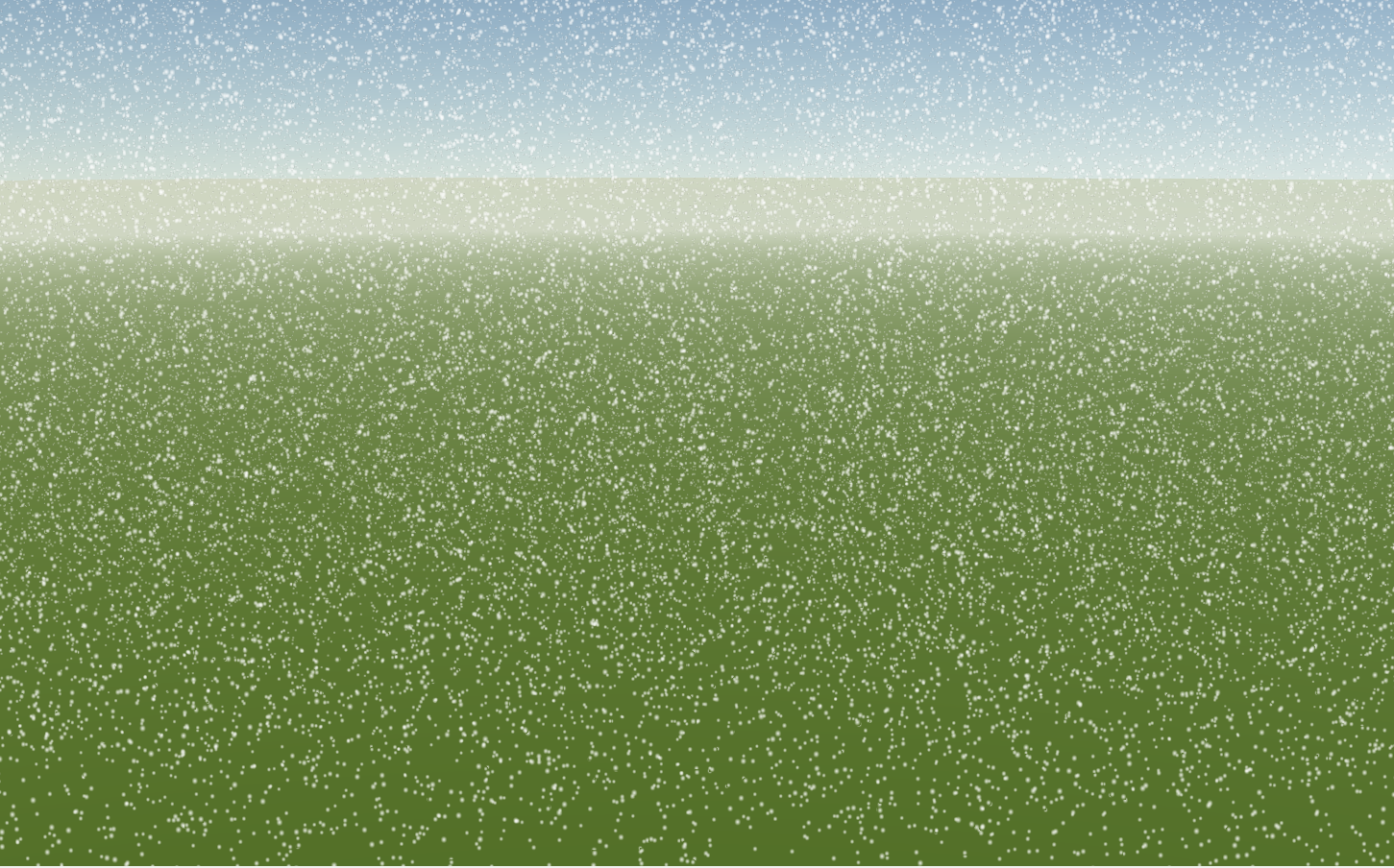

12. 下雪（Snow Effect）

实现原理

下雪效果使用**粒子系统（Points/PointsMaterial）**实现：

1. 粒子初始化

javascript 复制代码

const particleCount = 10000;
const geometry = new THREE.BufferGeometry();
const positions = new Float32Array(particleCount * 3);
const velocities = new Float32Array(particleCount);

// 在三维空间随机分布
for (let i = 0; i < particleCount; i++) {
  positions[i * 3] = (Math.random() - 0.5) * 200;     // X
  positions[i * 3 + 1] = Math.random() * 100;          // Y
  positions[i * 3 + 2] = (Math.random() - 0.5) * 200;  // Z
  velocities[i] = 0.5 + Math.random() * 1.5;           // 下落速度
}
geometry.setAttribute('position', new THREE.BufferAttribute(positions, 3));

2. 粒子材质

javascript 复制代码

const texture = createSnowflakeTexture(); // Canvas绘制雪花形状
const material = new THREE.PointsMaterial({
  size: 0.5,
  map: texture,
  transparent: true,
  opacity: 0.8,
  blending: THREE.AdditiveBlending,
  depthWrite: false,
});

3. 雪花纹理（Canvas绘制）

绘制六角形雪花形状
边缘模糊处理产生透明度渐变
可随机生成多种雪花形态

4. 动画循环

javascript 复制代码

// 每个粒子向下移动
positions[i * 3 + 1] -= velocities[i] * deltaTime;

// 添加水平飘动
positions[i * 3] += Math.sin(time + i) * 0.02;
positions[i * 3 + 2] += Math.cos(time * 0.7 + i * 0.3) * 0.02;

// 超出底部则重置到顶部
if (positions[i * 3 + 1] < -10) {
  positions[i * 3 + 1] = 100;
  positions[i * 3] = (Math.random() - 0.5) * 200;
  positions[i * 3 + 2] = (Math.random() - 0.5) * 200;
}

5. 风效果（可选）

添加风向向量，粒子沿风向偏移
风速变化产生飘忽感
旋转粒子产生旋转效果

优化技巧

使用 BufferGeometry 而非 Geometry
粒子数量控制在合理范围（5000~20000）
使用 frustumCulled = false 避免裁剪问题
LOD：远景减少粒子数

应用场景

天气模拟：降雪可视化
场景氛围：冬季城市效果
特效制作：粒子系统教学

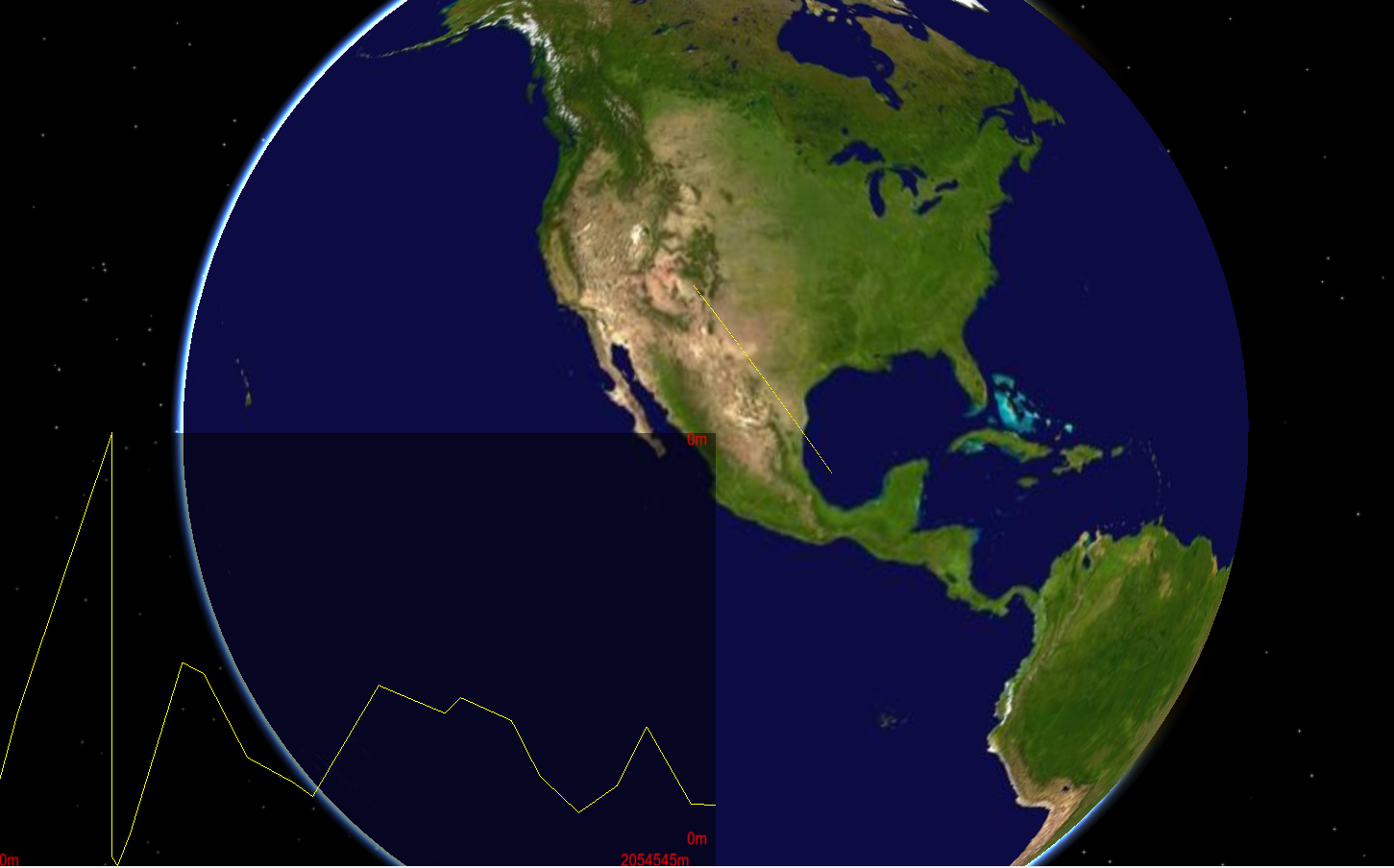

13. 剖面分析（Section / Profile Analysis）

实现原理

剖面分析用于展示地形或模型在某一截面上的高程变化：

方法一：切割平面（Clipping Plane）

定义切割平面 ：使用 THREE.Plane 定义切割位置和方向

渲染器启用裁剪 ：

javascript 复制代码

renderer.localClippingEnabled = true;
material.clippingPlanes = [clippingPlane];
material.clipShadows = true;

截面填充 ：使用 Stencil Buffer 在切割面处绘制填充颜色

方法二：采样插值（适合地形）

定义剖面线：在水平面上定义一条直线或折线
高程采样 ：
- 沿剖面线等距采样点
- 对每个采样点，获取地形高度（通过射线检测或高度图采样）

生成剖面图 ：

复制代码

采样点 (x, z) → 获取 y（高度）
展平为 2D：横坐标 = 沿路径距离，纵坐标 = 高程

绘制剖面曲线：使用 Line 或 AreaChart 绘制

方法三：Shader 实现（实时切割）

复制代码

- 在片元着色器中判断像素是否在切割面一侧
- 丢弃另一侧的片段（discard）
- 在切割边缘绘制高亮线

剖面图内容

元素	说明
地形曲线	沿剖面线的高程变化
地质分层	不同地质材料的分层显示
标注信息	最高点、最低点、坡度标注
比例尺	水平和垂直比例尺
网格线	参考网格

应用场景

地形分析：山谷、山脊、坡度变化分析
道路设计：纵断面设计、填挖方计算
地质勘探：地层结构可视化
管线规划：地下管线剖面展示

总结

功能	核心技术	主要应用
鹰眼	双渲染器 + 摄像机同步	导航辅助
城市	InstancedMesh + 程序化纹理	数字孪生
漫游	路径插值 + 摄像机动画	自动游览
经纬线	球面参数化 + LineSegments	参考网格
坡度分析	法向量计算 + Shader着色	地形评估
飞线	贝塞尔曲线 + Shader流动	数据流向
动态纹理	Canvas/Video/DataTexture	特效展示
卫星模拟	轨道力学 + 地球渲染	航天可视化
航拍模拟	飞行路径 + 相机参数模拟	航拍规划
绘制坐标点	Raycaster + Sprite/几何体	地图标注
绘制图形	Shape + ExtrudeGeometry	区域标记
下雪	粒子系统 + PointsMaterial	天气模拟
剖面分析	ClippingPlane / 高程采样	地形分析
