第一步：将你的工程封装为IP核
-
确保工程正确：在封装前，务必保证你的Vivado工程能够综合通过，并且最好完成了功能仿真验证，确保逻辑正确。
-

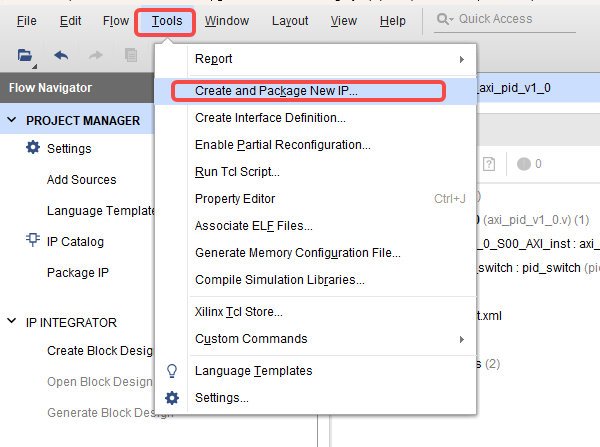

启动IP封装向导 ：在Vivado主界面，点击菜单栏 Tools → Create and Package New IP...。
-

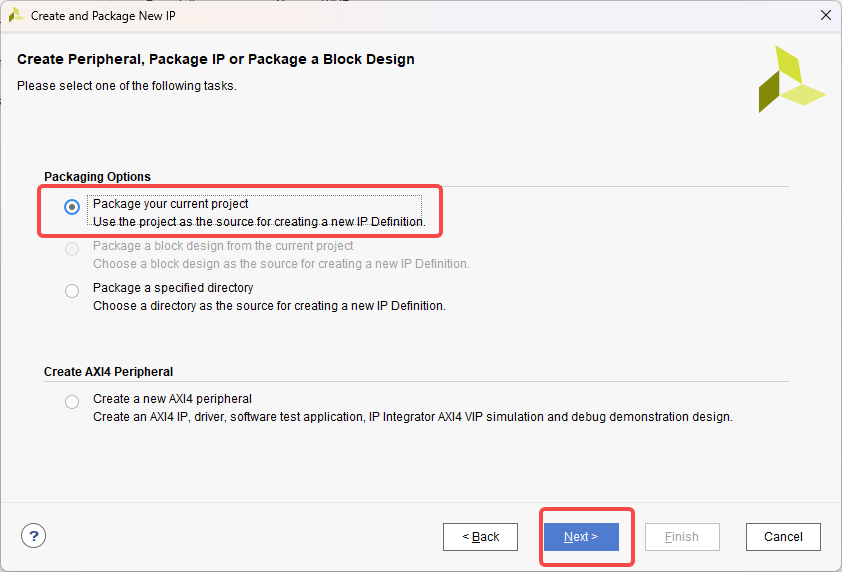

选择封装类型 ：在弹出的向导中，选择 Package your current project
(将当前工程打包为IP核)。然后点击Next。
-

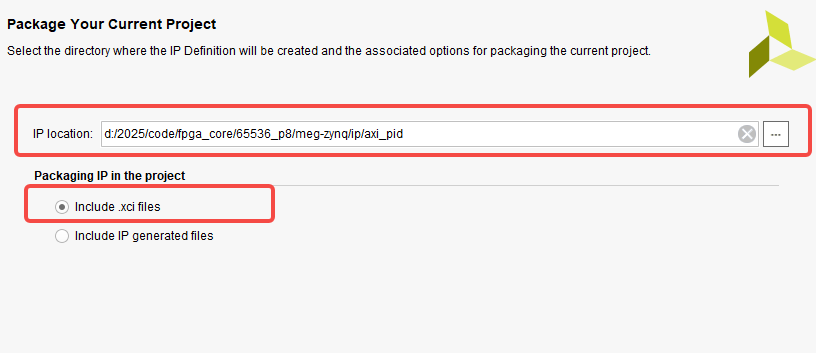

设置IP存放路径 ：为你的IP核选择一个存放位置。强烈建议创建一个专门的文件夹来统一管理所有自定义IP核，方便后续维护。然后点击Next。
-

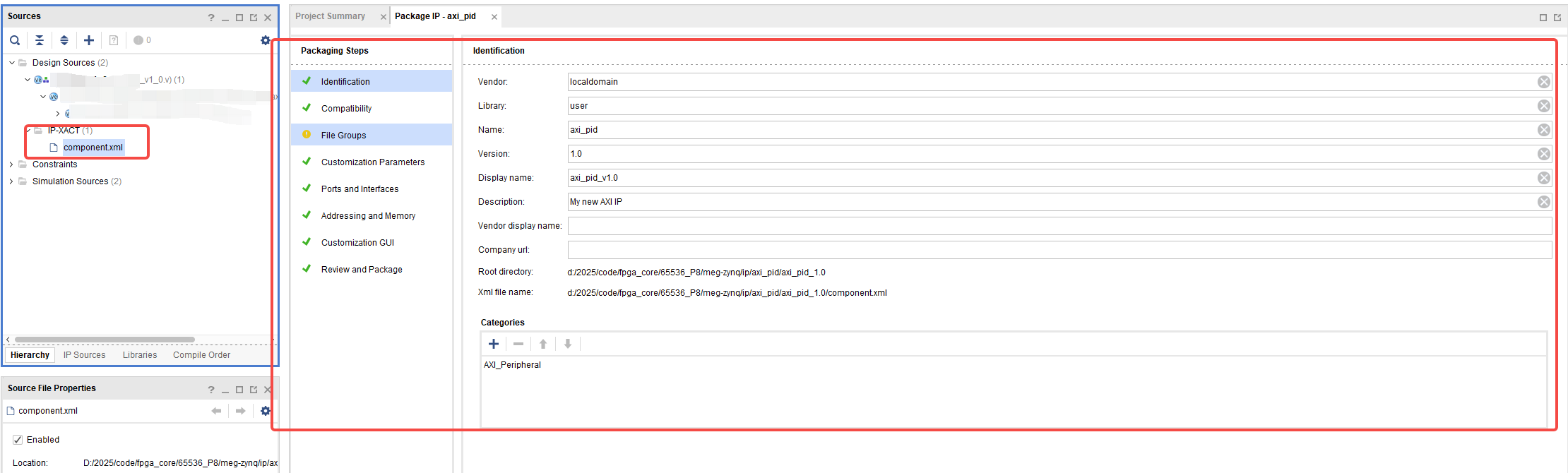

配置IP信息 ：Vivado会基于你的工程创建一个新的IP打包工程，并打开IP Packager界面。在这里，你需要配置几个关键页面：
-
Identification (标识)：设置IP的名称(Name)、版本(Version)、描述(Description)等信息。
-
Compatibility (兼容性)：选择你的IP核所支持的FPGA器件系列（如Artix-7, Zynq-7000等）。
-
File Groups (文件组)：这里会列出IP核包含的所有源文件。你还可以在此处添加仿真文件、约束文件（.xdc）或PDF文档等。
-
Customization Parameters (定制参数)：如果你的代码中用到了 parameter (Verilog) 或 generic (VHDL)，可以在这里将它们设置为GUI中可配置的参数。例如，你可以为一个串口IP的波特率参数提供下拉菜单选项（如9600,115200）。
-
Ports and Interfaces (端口与接口)：这里会显示IP核的所有外部端口。Vivado会自动检测像clk、rst这样的信号。如果你的IP需要连接到AXI总线，需要在这里进行正确的接口定义和映射。
-

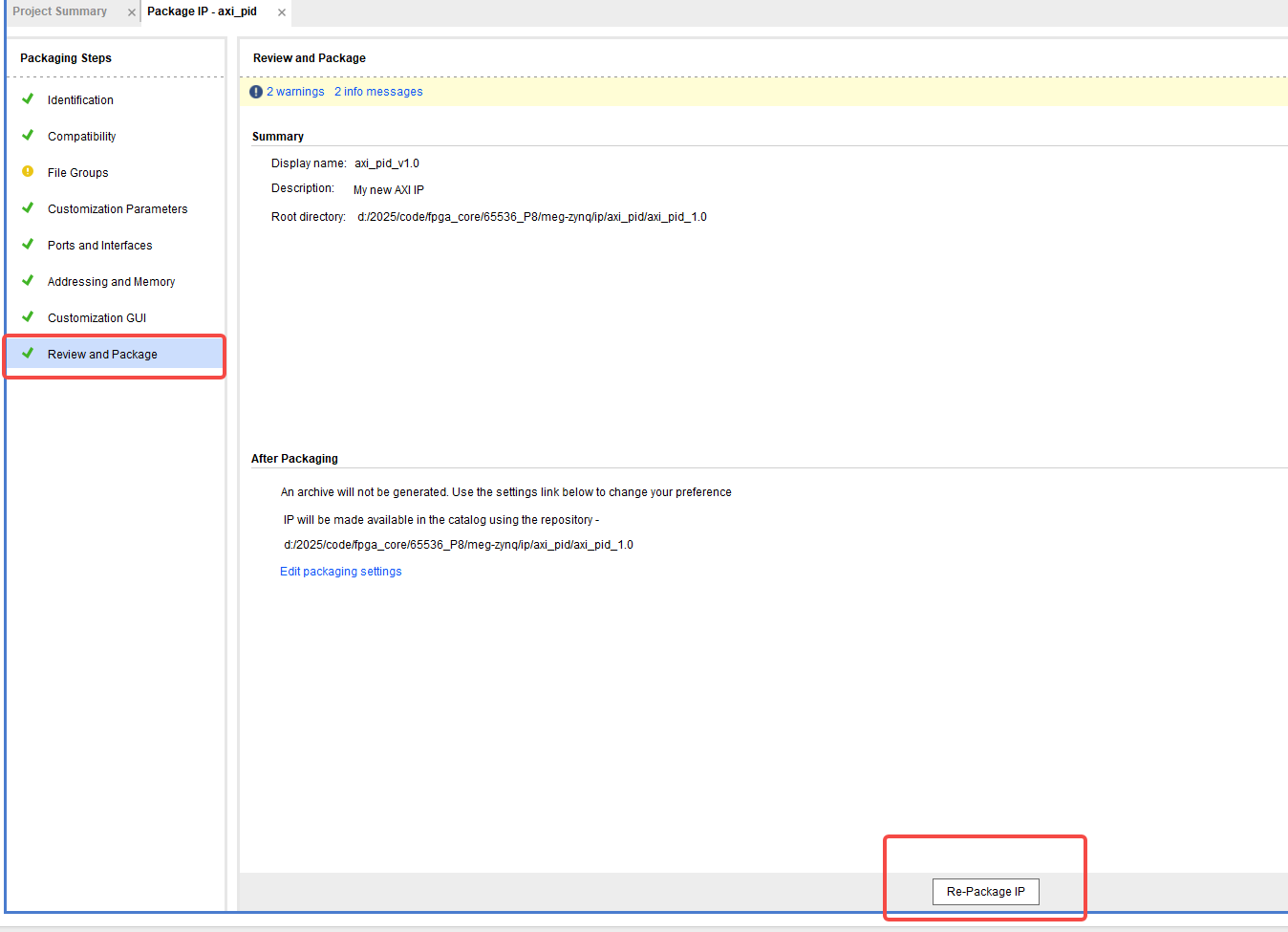

生成IP核 ：完成所有配置后，进入最后的 Review and Package 页面，点击 Package IP 按钮，Vivado就会生成最终的IP核文件（.xci文件）
第二步：在Block Design中使用自定义IP核
1. 将IP添加到Vivado IP仓库：
- 打开或新建一个Vivado工程。

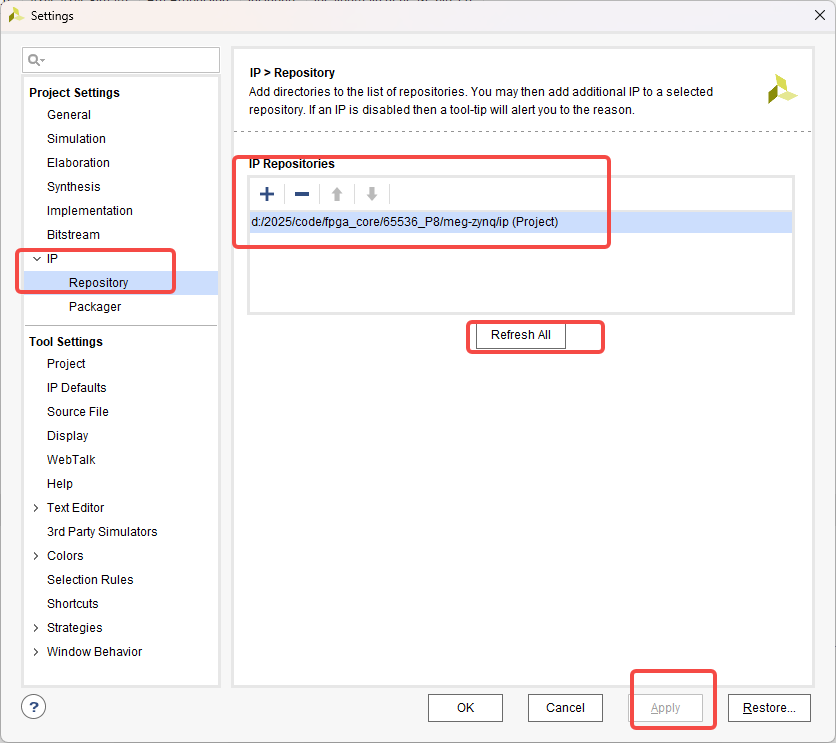

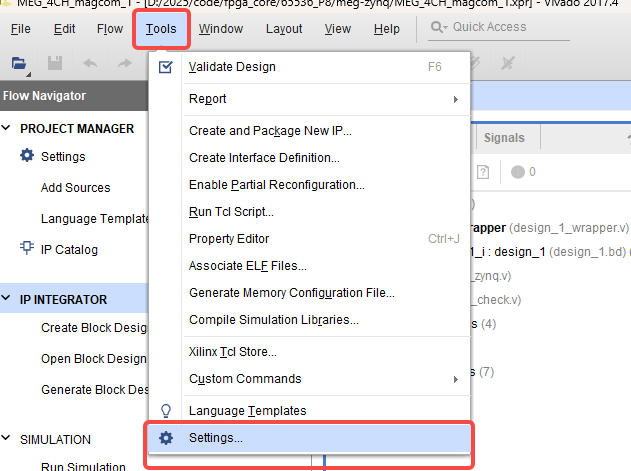

- 在菜单栏选择 Tools → Settings。

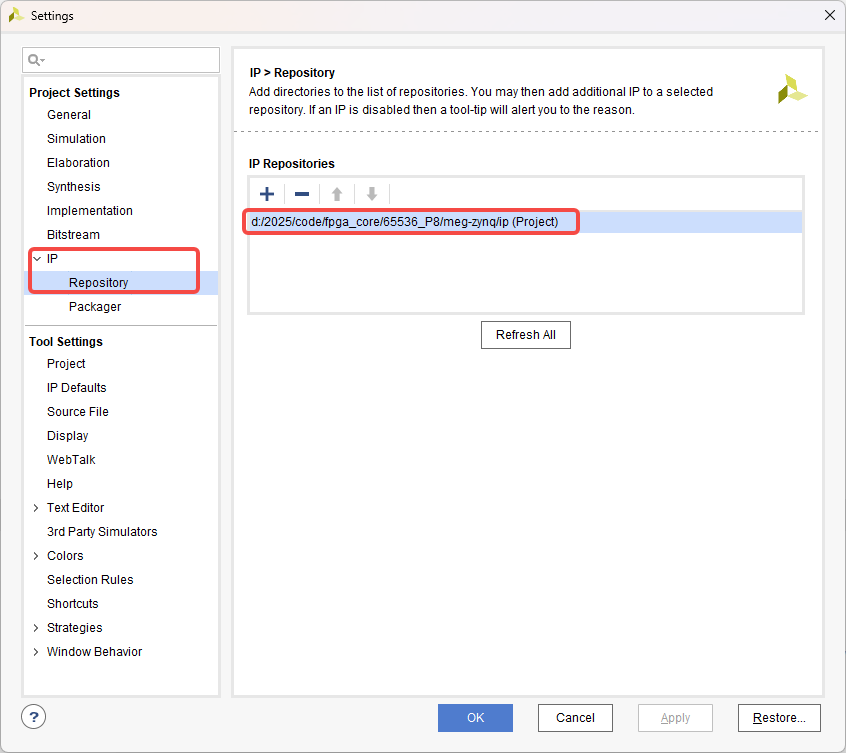

- 在弹出的窗口中，找到 IP → Repository。
- 点击 + 号，将你存放自定义IP核的文件夹路径添加进来。这样Vivado就能识别到你的IP了。(我的多个ip 工程放在同一个名为 IP 的文件夹中，更新后直接点击Refresh All更新新增IP封装)
2. 在Block Design中例化IP：
- 创建一个新的Block Design，或打开现有的。

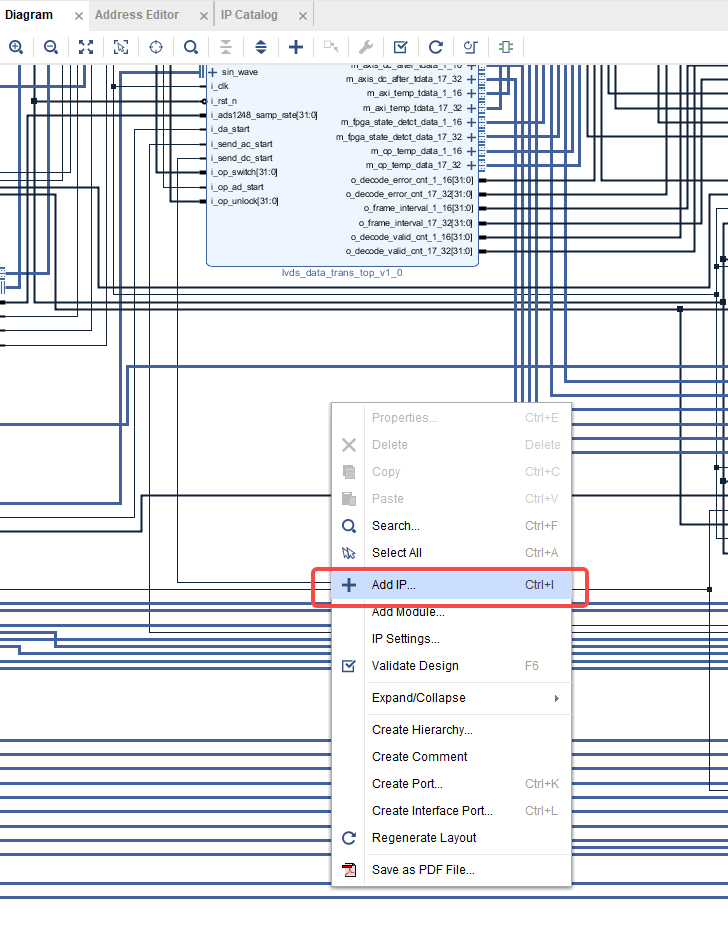

- 在空白处右键单击，选择 Add IP。
- 在搜索框中输入你自定义IP核的名称，它就会出现在列表中。双击即可将其添加到Block Design中。
- （可选）如果你的IP核带有AXI接口，Vivado的 Run Connection Automation 功能可以帮你自动完成与Zynq处理系统（PS）等主设备的连接。
- 对于没有AXI接口的普通RTL模块，Vivado也支持直接在Block Design中通过 Add Module... 的方式添加。
3. 连线、验证与生成：
- 手动完成IP核与其他模块的连线，或利用 Run Connection Automation 自动连接。
- 点击 Validate Design (或按 F6) 按钮检查设计是否正确。
- 验证通过后，在 Sources 窗口中，右键点击Block Design文件（.bd），选择 Generate OutputProducts 来生成例化文件等。
- 最后，右键点击Block Design文件，选择 Create HDL Wrapper 来生成设计的顶层HDL文件
如何给新建ip核分配地基地址

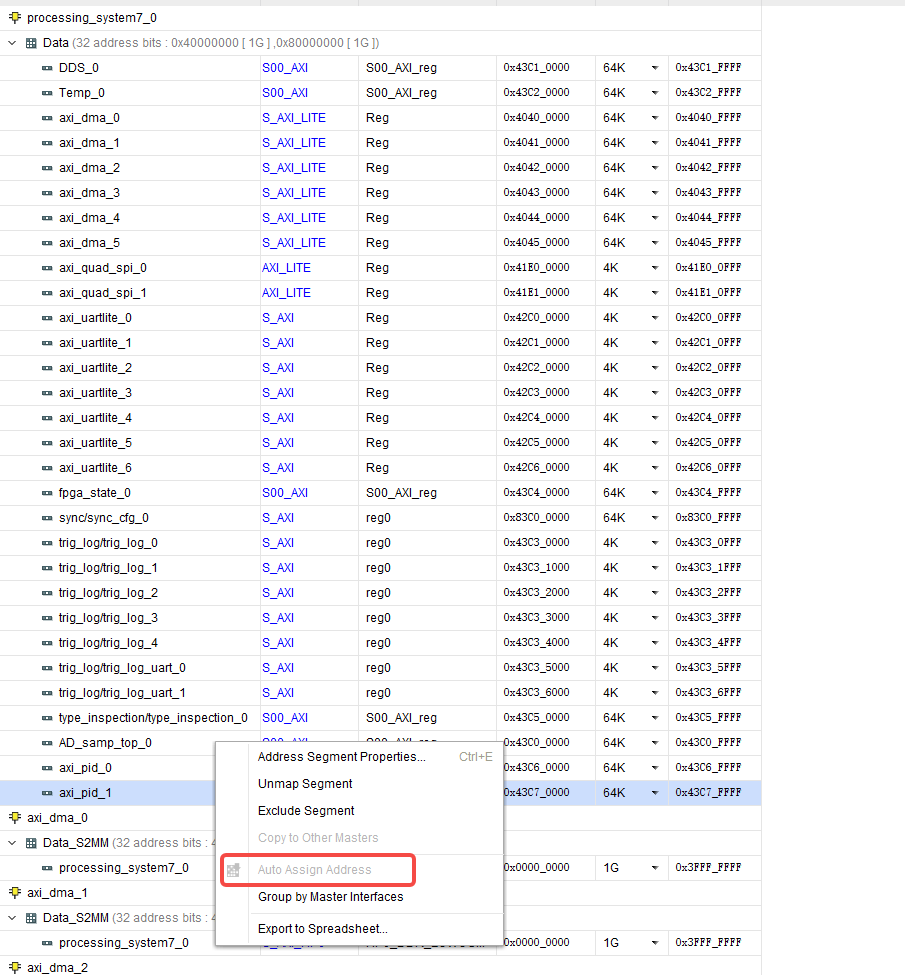

右键需要分配地址的模块，点击auto assign address；由于我的已经分配过了，所以显示灰色；若想修改地址，直接双击地址部分修改即可
