原理图从嘉立创EDA/AD转orcad/cadence元件库

原理图从嘉立创EDA/AD转orcad/cadence元件库。

原理简单来说就是先从嘉立创/AD找到元件符号/原理图，然后通过AD另存为ascii格式，在cadence中导入ascii格式文件，导入时会转为dsn文件，cadence打开dsn文件后在design cache中复制对应元件到library中保存即可。

下方是详细图解：

参考资料：

【Cadence500问】第045问：怎么从orcad原理图里面导出封装库

https://www.bilibili.com/video/BV1Wt4y1Y7bz/?spm_id_from=333.337.search-card.all.click&vd_source=726f77f07d5fd10c06e16d93e957ffe6

【Cadence】从嘉立创导出原理图到Capture Orcad

https://www.bilibili.com/video/BV1je4y1D7W8?spm_id_from=333.788.recommend_more_video.-1&trackid=web_related_0.router-related-2589621-jb4mv.1782396753722.393&vd_source=726f77f07d5fd10c06e16d93e957ffe6

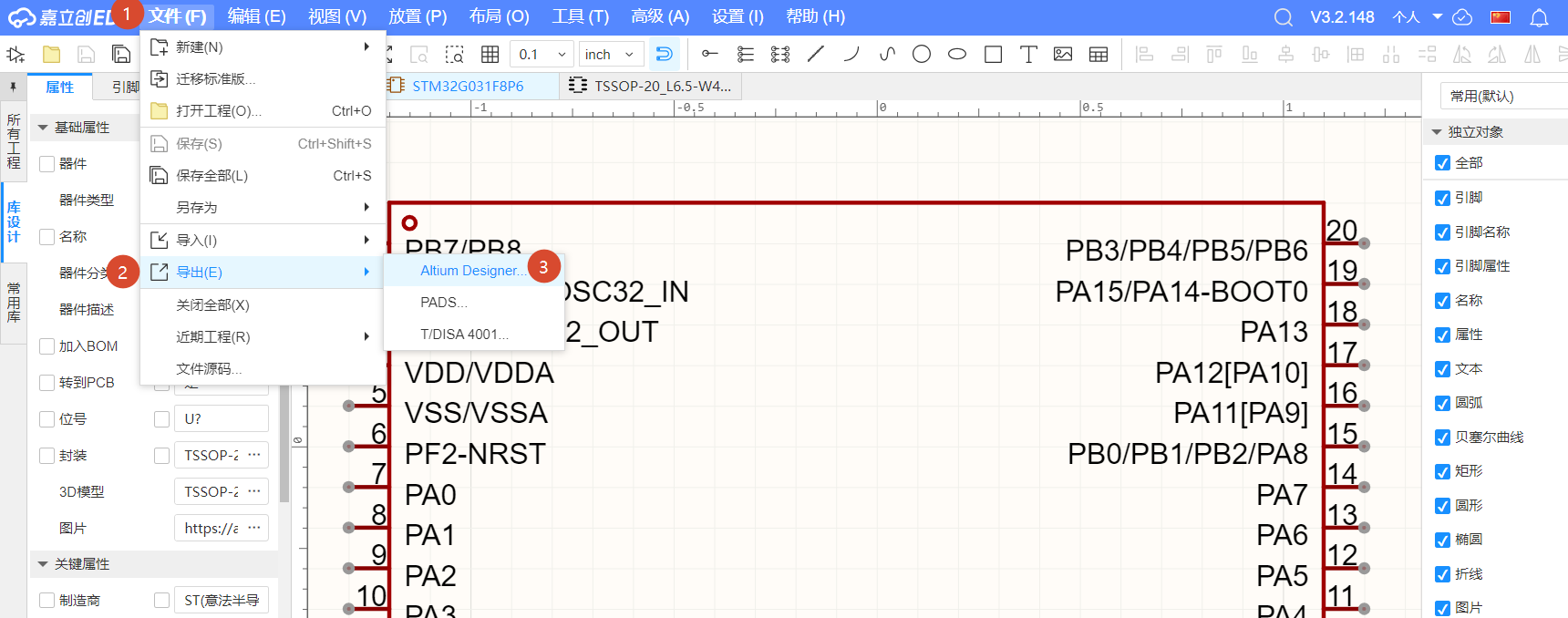

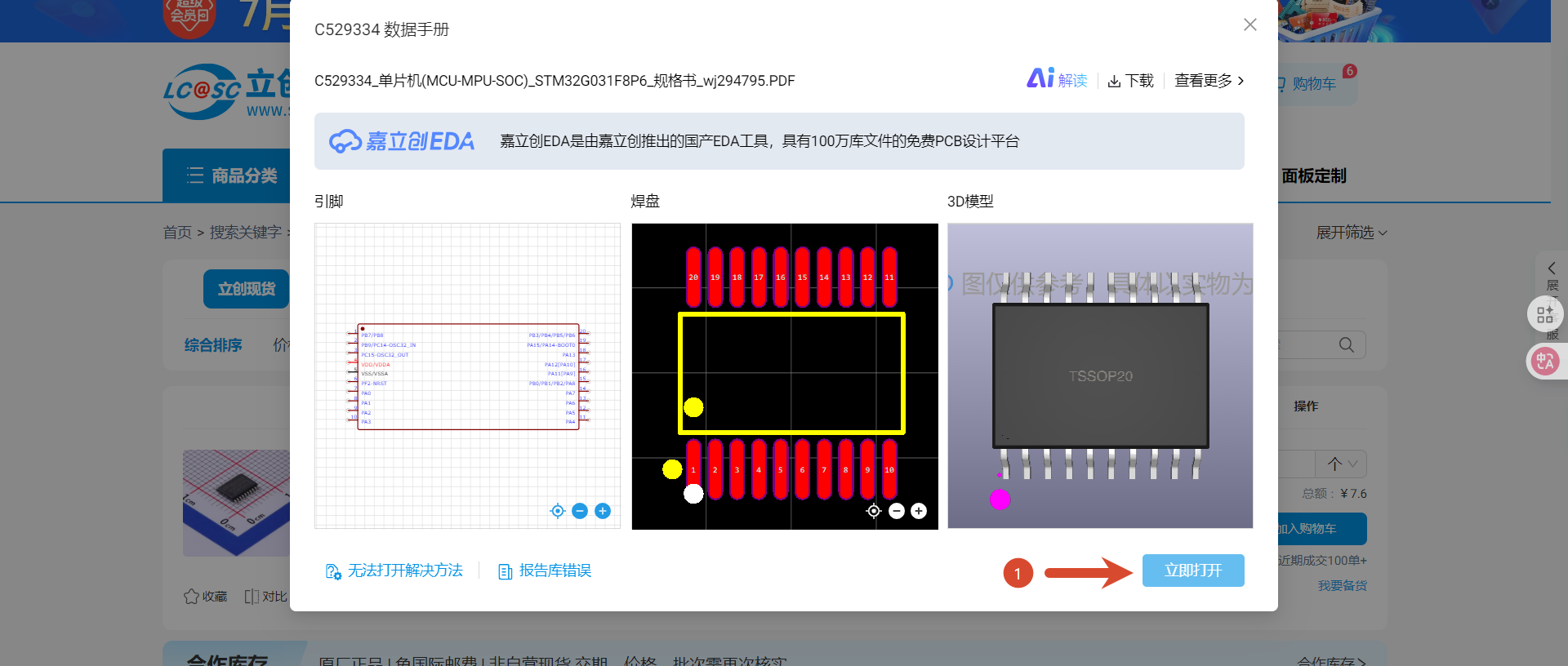

从嘉立创/AD找到元件符号/原理图

以C529334_单片机(MCU-MPU-SOC)_STM32G031F8P6_规格书_wj294795.PDF为例

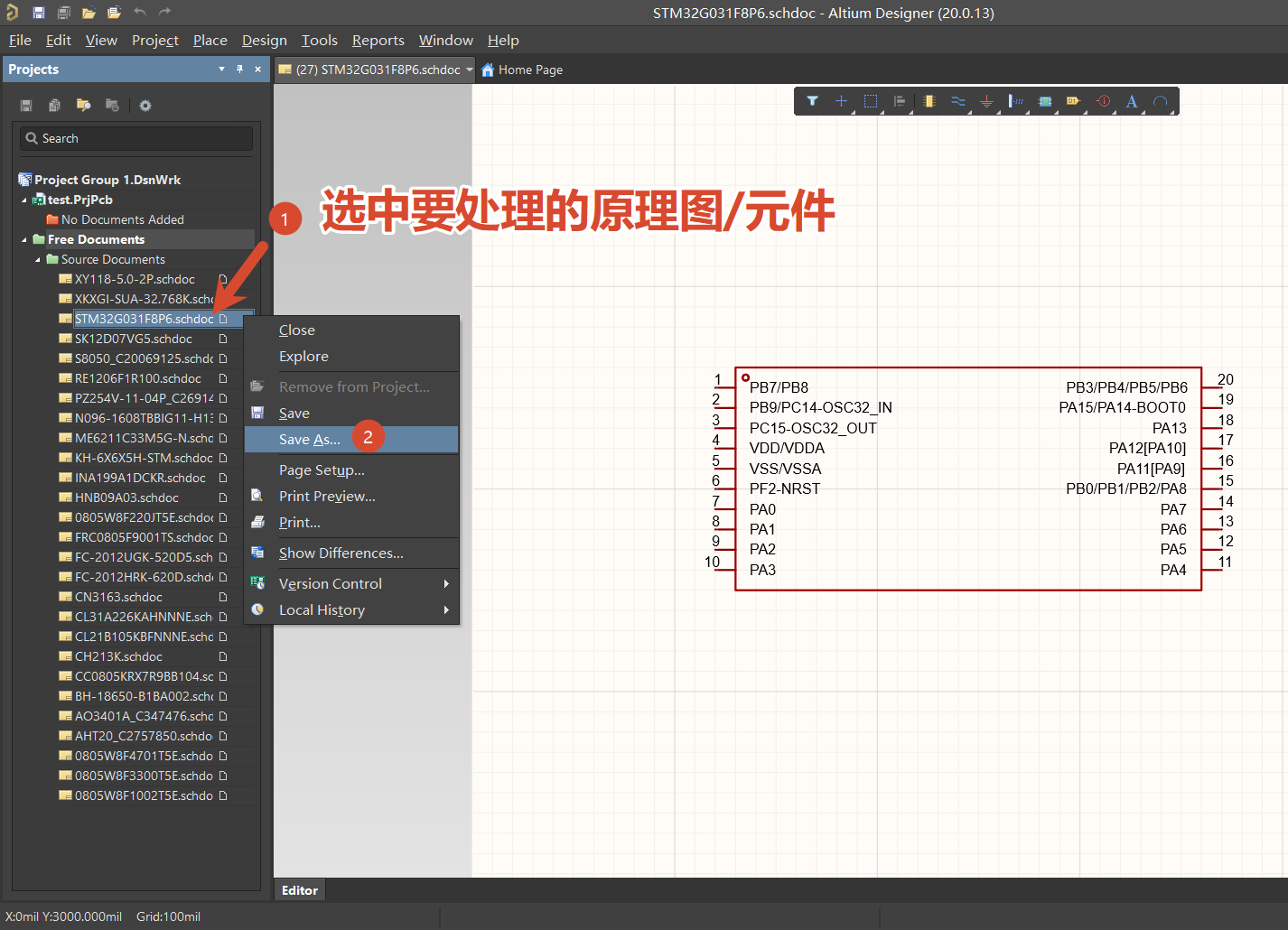

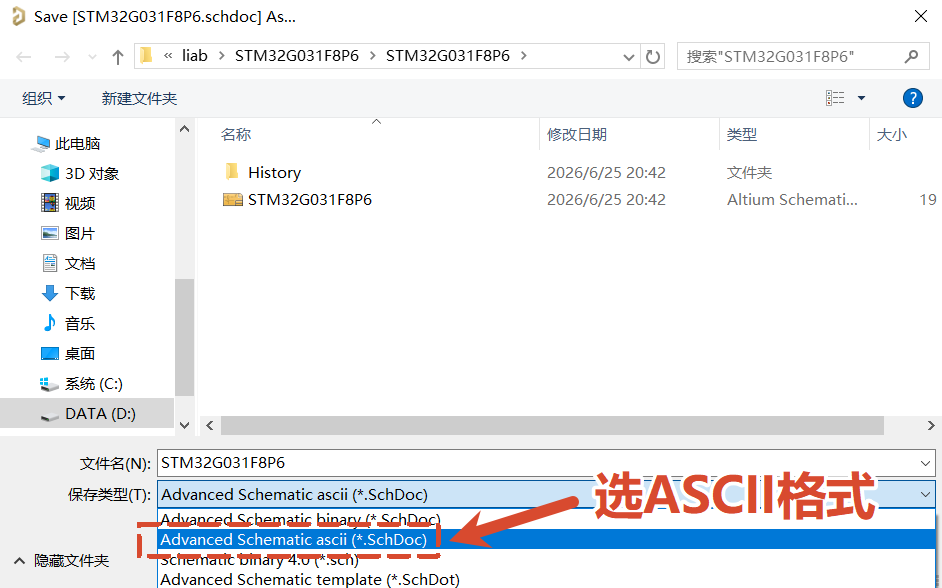

通过AD另存为ascii格式

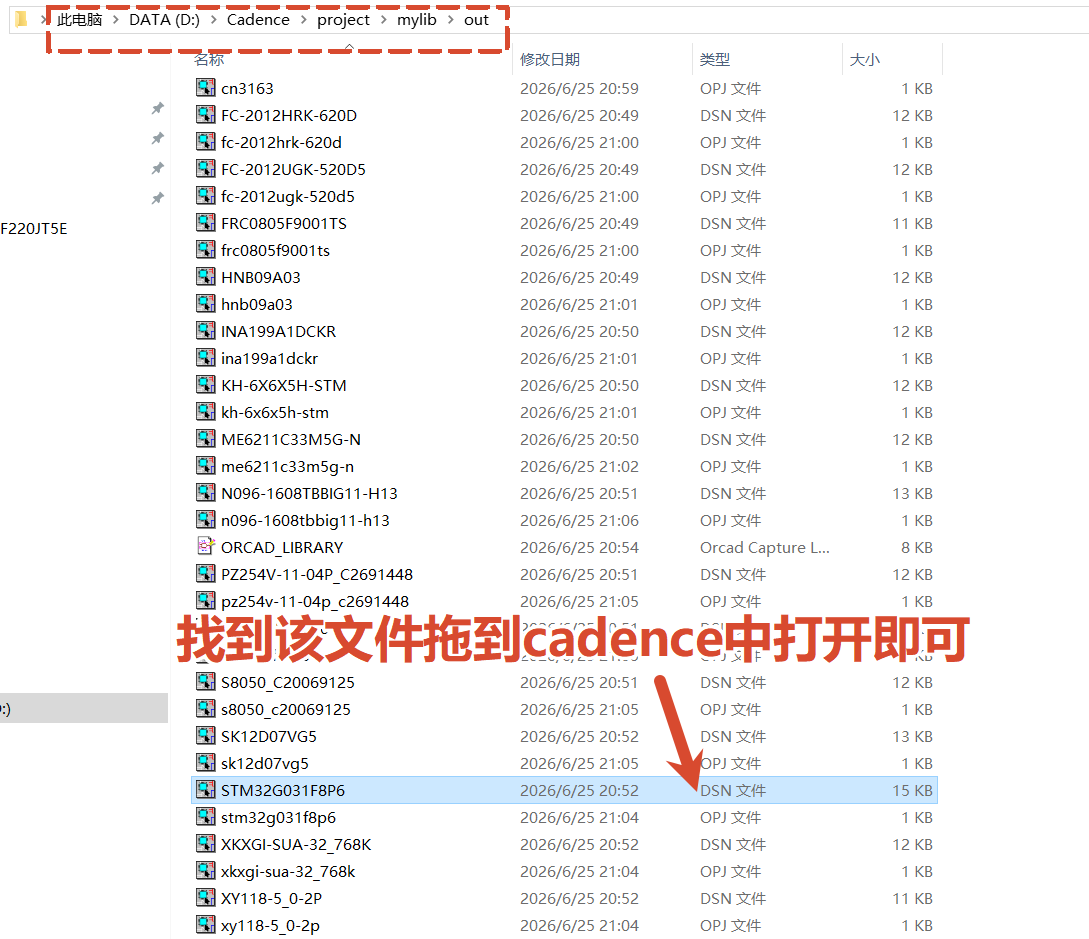

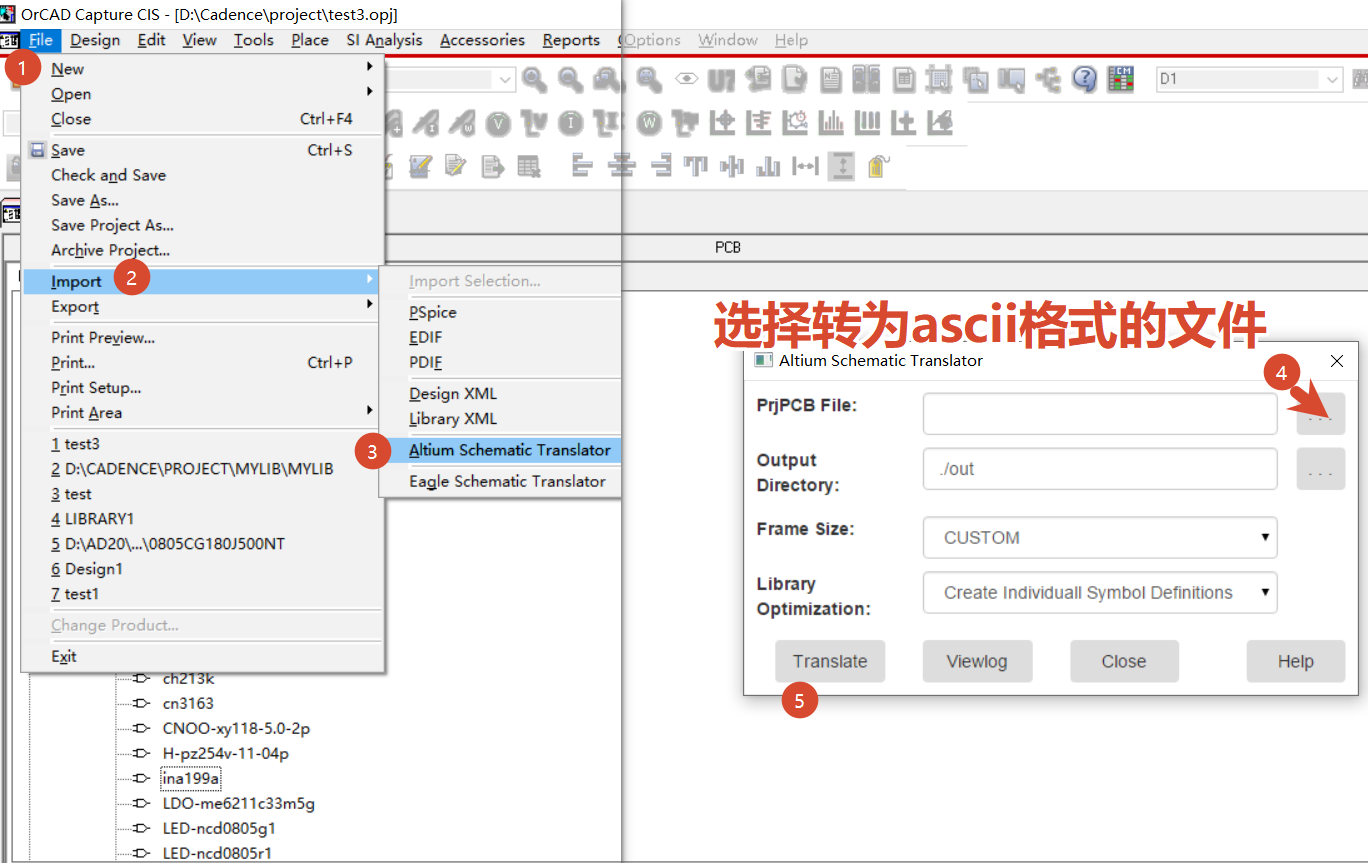

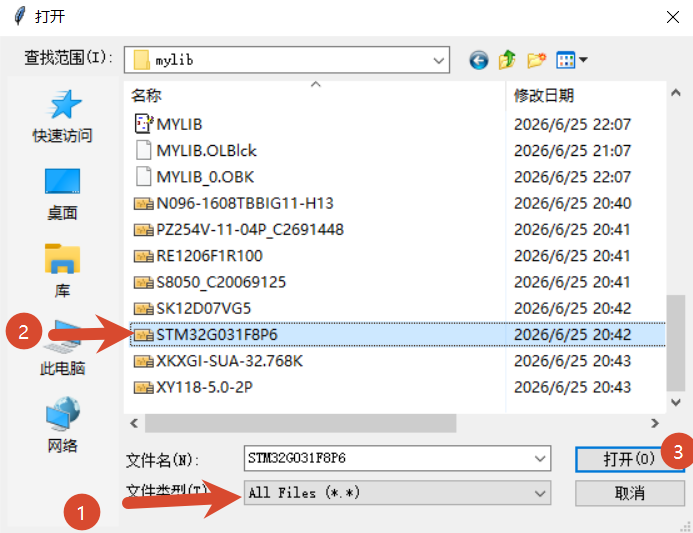

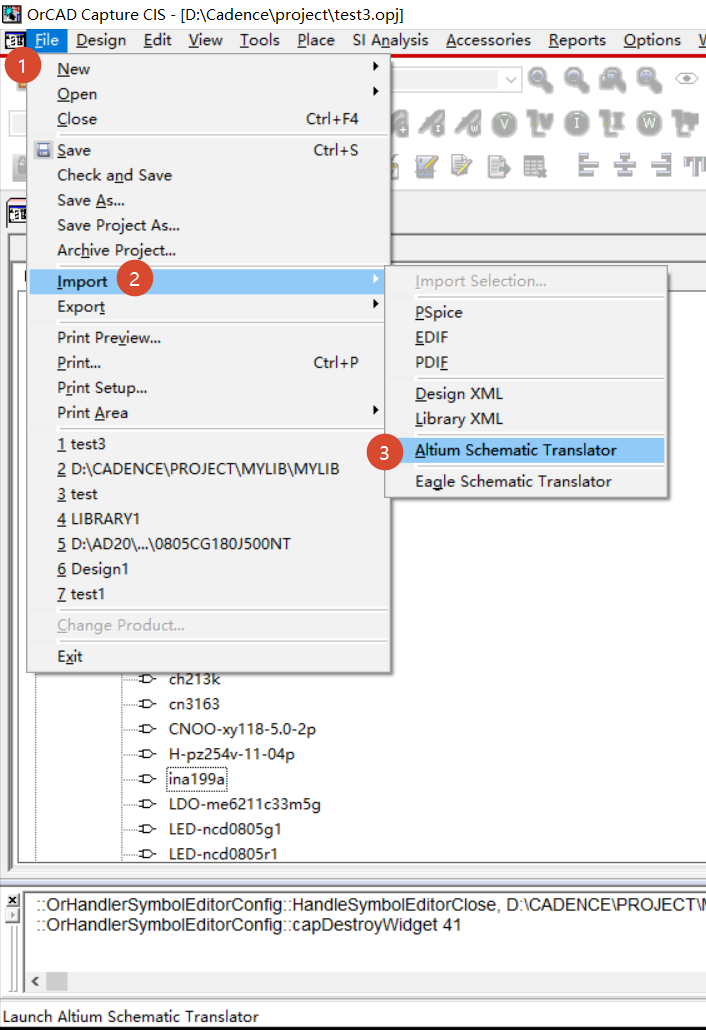

在cadence中导入ascii格式文件

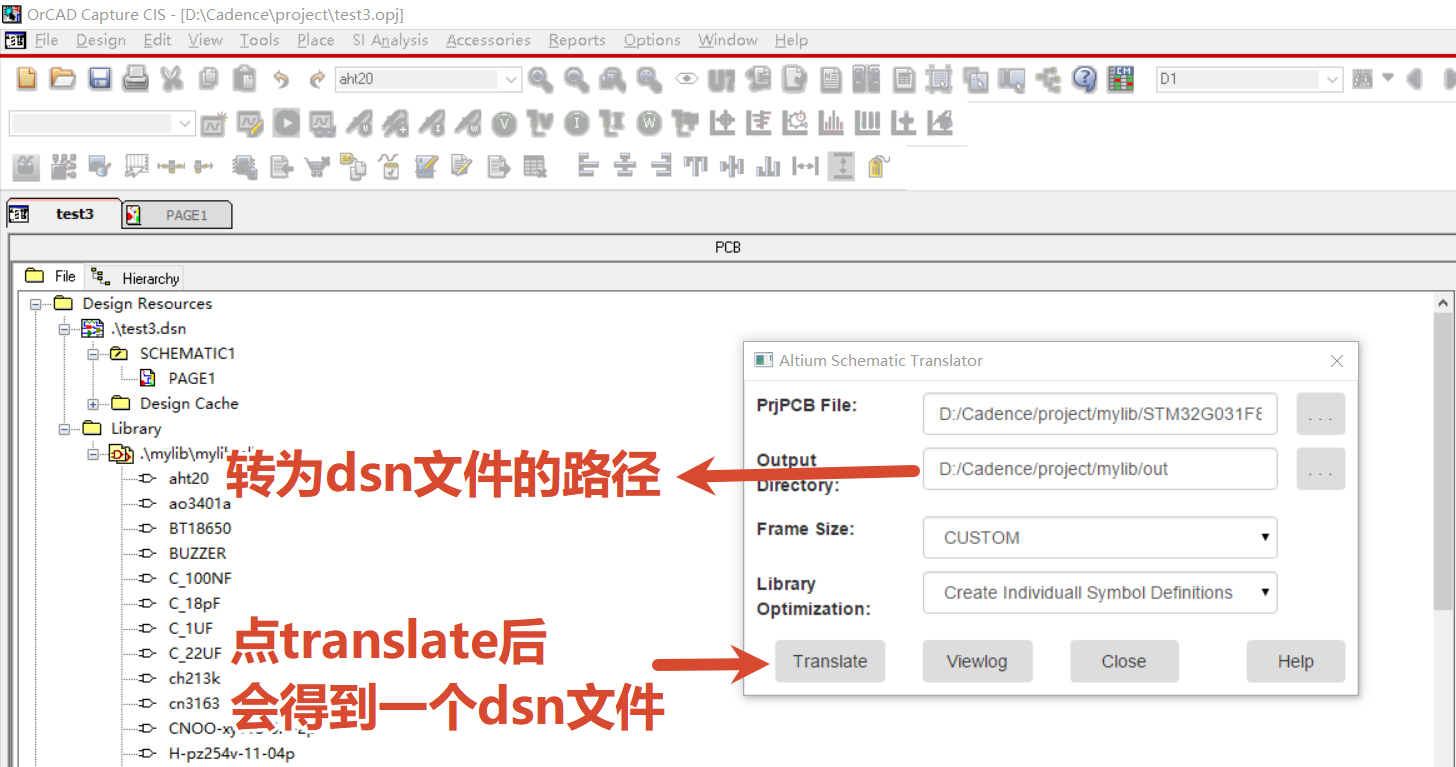

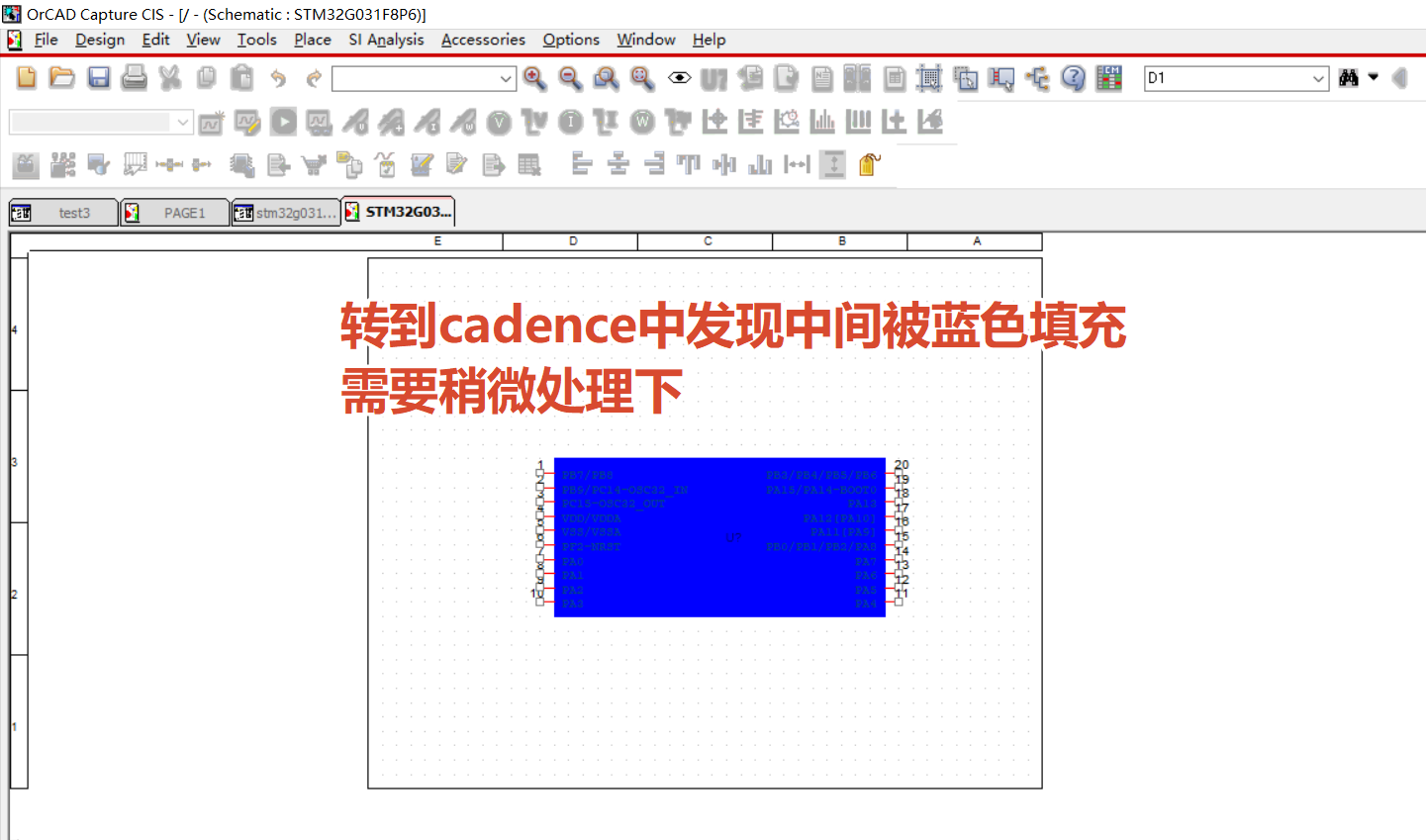

导入时会转为dsn文件

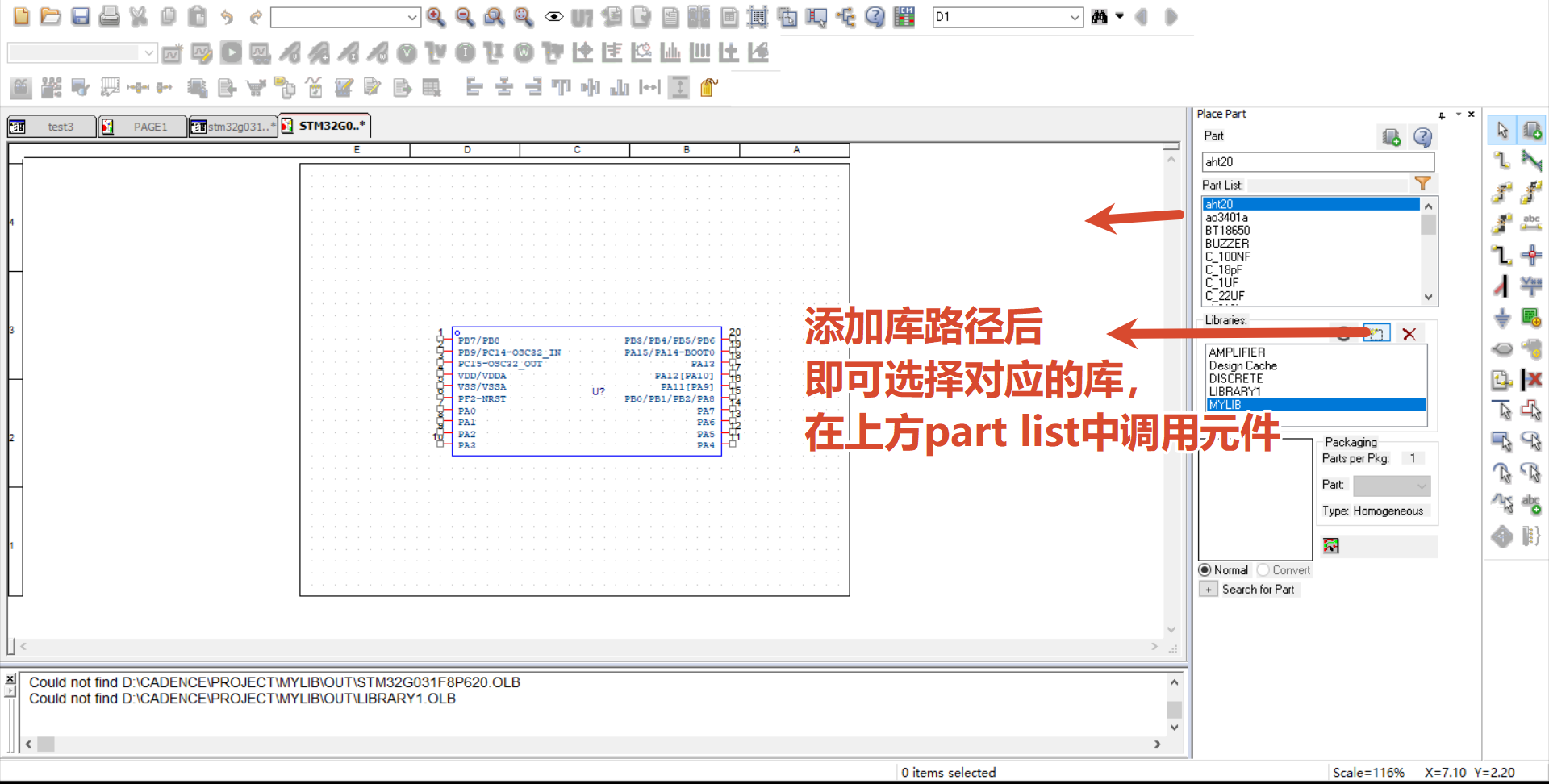

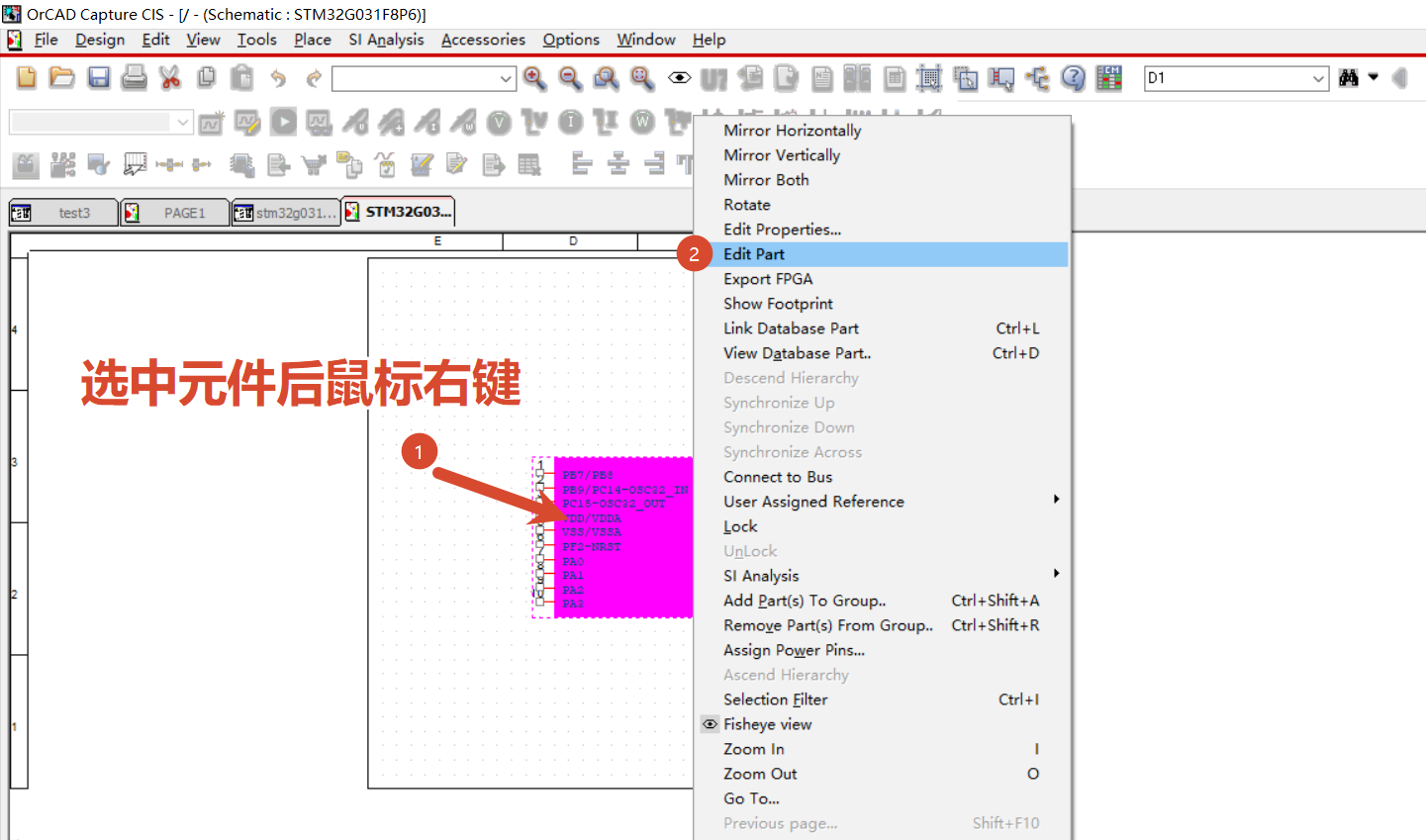

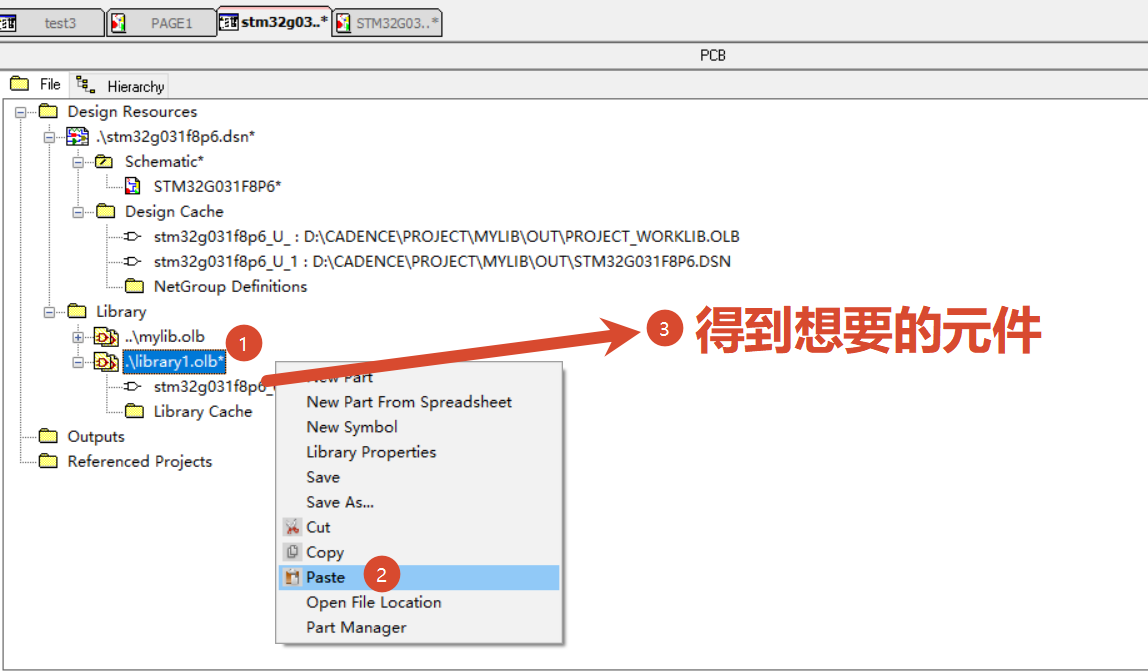

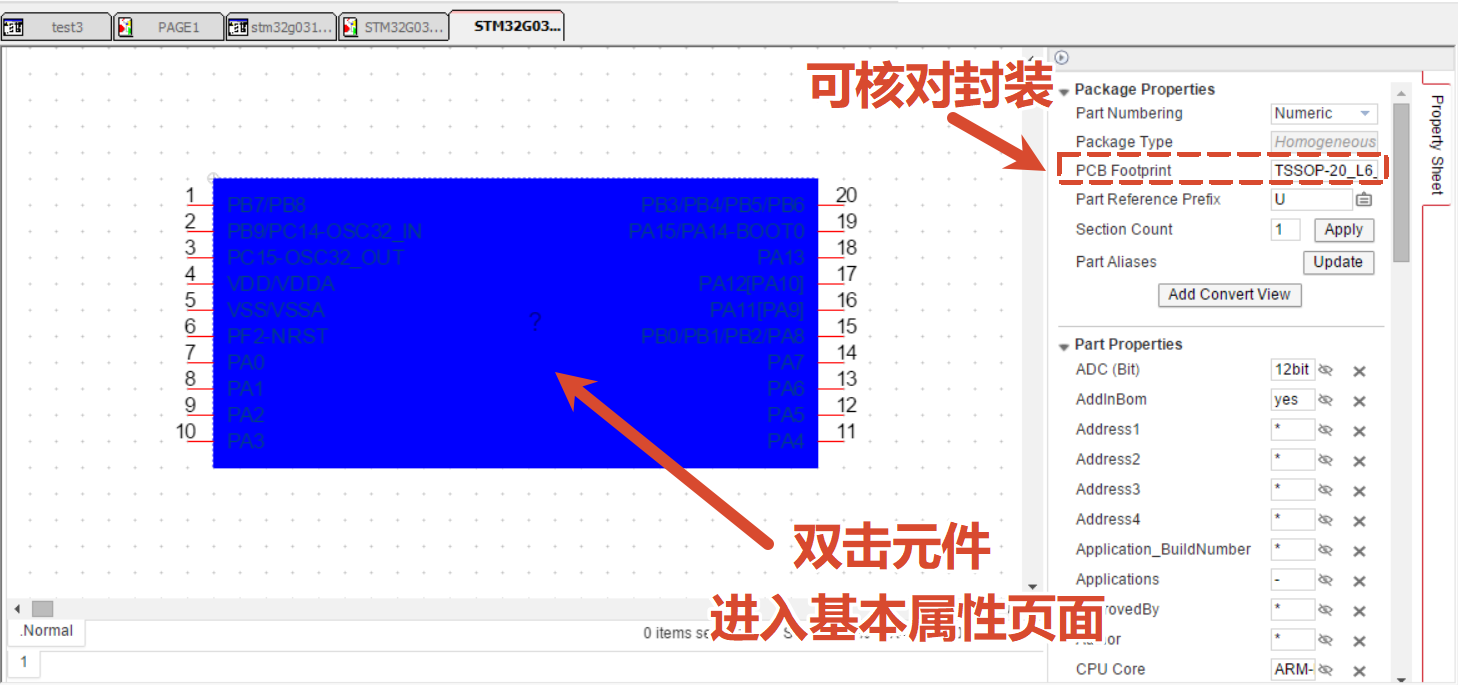

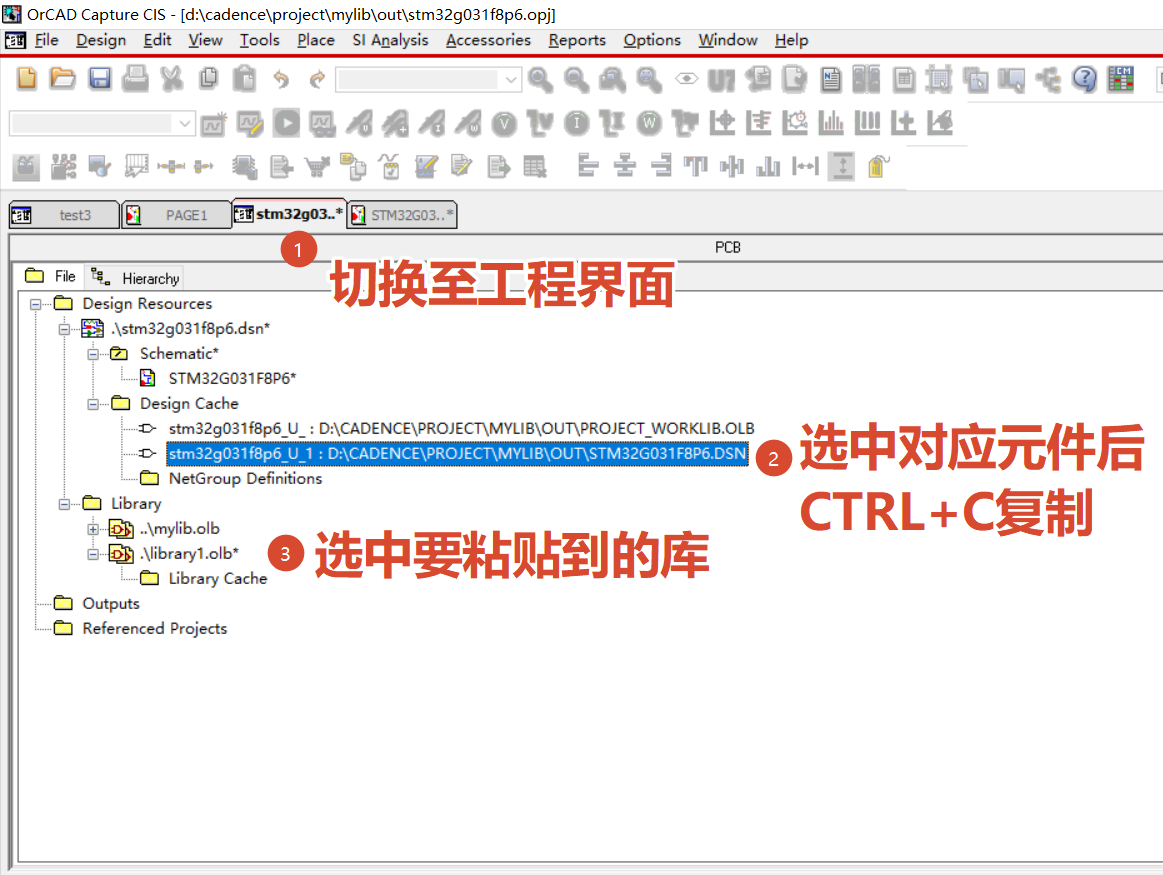

在design cache中复制对应元件到library中保存

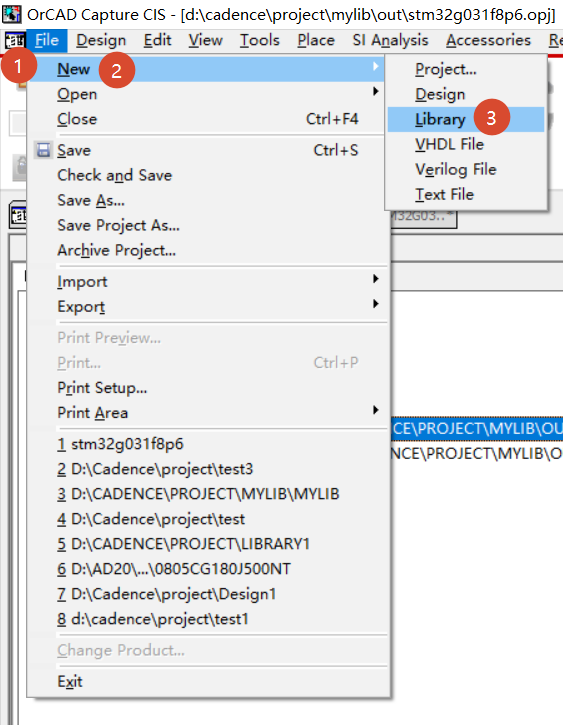

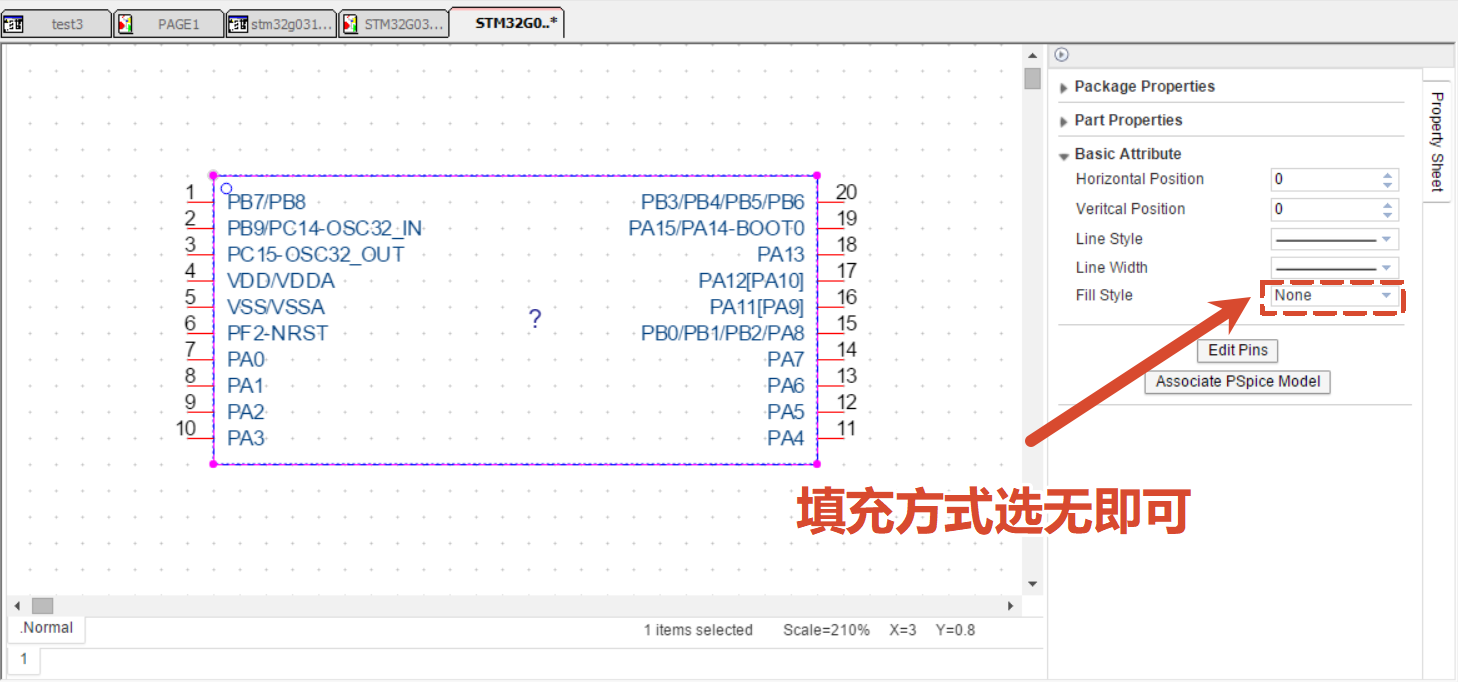

新建元件库
