引言

数据结构的世界里，线性表（数组、链表）是我们最早接触的抽象，它们像一列火车，每节车厢前后相连，数据间的逻辑关系沿一条直线展开。然而现实中大量的数据并不服从"一对一"的扁平关系------操作系统的文件目录、家族的族谱、企业的组织架构，天然呈现为一种分层的、分支的结构。这种结构就是树，它是非线性数据结构的典型代表。掌握树的思维，意味着你从"线性思维"跨越到"层次递归思维"，是攻克后续搜索、排序、动态规划以及大量高级算法不可绕过的基石。本篇作为树与二叉树系列的上篇，将严格拆解最底层的概念、术语、物理表示和数学性质，为你绘制一幅清晰、硬核的树知识图谱。

核心痛点解析

初次接触树的同学，常常产生这样的困惑：

递归套娃搞不清：树是由子树递归定义的，子树之间不能相交，每个非根结点有且仅有一个父结点。很多人会在"儿子去了哪里""子树边界在哪"上反复卡壳。
术语张冠李戴：度、深度、高度、层次......教材不同，定义口吻不一致，导致公式推导时频频出错。
线性遍历定势干扰：习惯了 for 循环一个数组到底，面对树这种需要前序、中序、后序甚至层次遍历的复合结构，下意识想用索引却无处下手。
树与二叉树混淆：看到任何有分支的结构都叫"二叉树"，却完全忽略二叉树的最大度为2且严格区分左右子树的约束，这直接给后续理解堆、二叉排序树、平衡树埋下隐患。

因此，本篇文章将从最根基的拓扑结构谈起，用严格的数学定义和图形化的类比帮你建立统一的认知框架，彻底清除上述误区。

1. 树的拓扑结构与核心术语

1.1 概念基石

树（Tree）是 n（n ≥ 0）个结点的有限集合。当 n = 0 时称为空树；在任意一棵非空树中：

有且仅有一个特定的称为**根（Root）**的结点。
当 n > 1 时，其余结点可分为 m（m > 0）个互不相交的有限集合 T₁, T₂, ..., Tₘ，其中每个集合本身又是一棵树，称为根的子树（Subtree）。

从上述定义可以提炼出树的三大本质属性：

递归性：子树的定义与整棵树完全相同，因此树的操作天然适合递归。
互斥性：除根外，任意结点有且仅有一个直接前驱（父结点）；子树之间无交集。
层次性：从根出发，通过唯一的简单路径可以到达任何一个结点，形成树状逻辑层次。

自然界的树木根在下、叶在上，而数据结构中的"树"通常被倒置：根在最上方，分支向下延伸，叶结点在最下层。请参考下图（此处插入倒挂树对比图），理解这一经典类比。

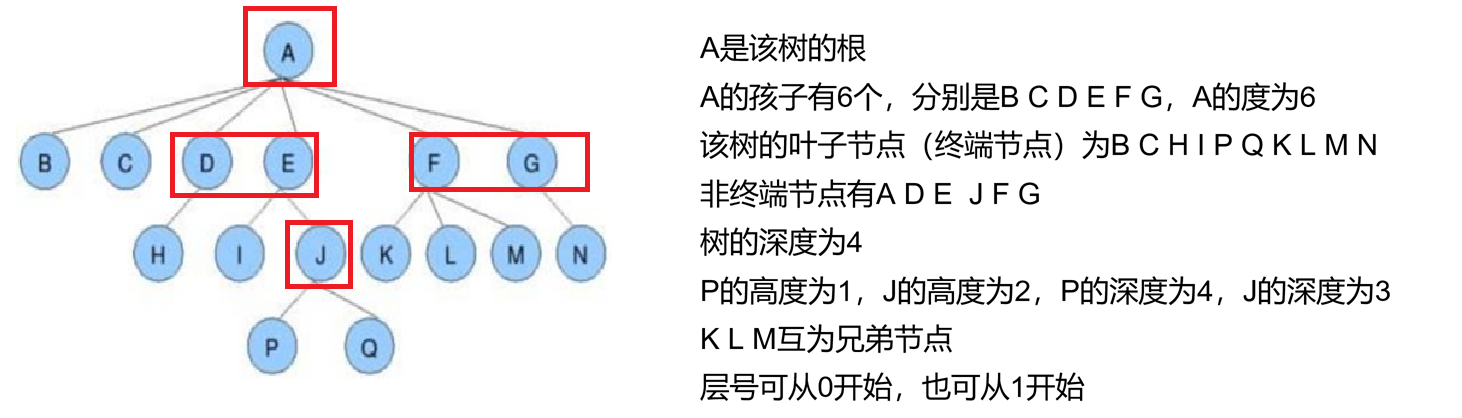

1.2 术语精讲（统一口径）

为避免跨教材歧义，本文约定从根所在层数为 1 开始计数，所有相关定义严格基于此口径。

术语	定义	解释
结点的度	结点拥有的子树个数（孩子的数目）	例如某结点有 3 个孩子，其度为 3
树的度	树中所有结点度的最大值	一颗度最大为 3 的树称为 3 叉树
叶子结点（终端结点）	度为 0 的结点	没有孩子的结点
分支结点（非终端结点）	度大于 0 的结点	除叶结点之外的其他结点
孩子与双亲	若结点 B 是结点 A 的子树的根，则 B 是 A 的孩子，A 是 B 的双亲	双亲即父结点
兄弟与堂兄弟	同一双亲的孩子之间互称兄弟；双亲在同一层的结点互称堂兄弟	沿家庭关系类比
结点的深度	从根到该结点的路径上的结点数	根深度为 1；深度即为该结点所在的层号
结点的高度	从该结点到最远叶子结点的路径上的结点数	叶结点高度为 1
树的高度（深度）	树中结点的最大深度（也等于根的高度）	空树高度为 0

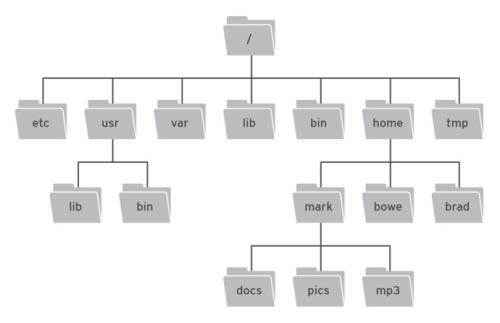

1.3 树状结构经典实例：文件系统

大多数操作系统的目录结构就是一棵典型的树。根目录 / 为根结点，各级子目录为分支结点，具体的文件则是叶子结点。一条绝对路径恰好就是树中从根到某一结点的唯一简单路径。理解这个例子可以帮助你把树与日常技术直觉对应起来。

2. 树的物理表示法则

如何在内存中组织一棵树？三种经典表示法各有优劣，但最终你会看到，孩子兄弟表示法是如何"扭曲"一切多叉树的。

2.1 双亲表示法

以数组存储所有结点，每个结点附带一个指向其父结点的位置信息（通常为数组下标）。这种结构向上查找双亲极快（O(1)），但向下查找孩子则需遍历整个数组。适用于并查集等特化场景。

c 复制代码

#define MAX_TREE_SIZE 100
typedef int ElemType;
typedef struct {
    ElemType data;
    int parent;           // 双亲下标，根为 -1
} PTNode;
typedef struct {
    PTNode nodes[MAX_TREE_SIZE];
    int n;                // 当前结点数
} PTree;

2.2 孩子表示法

将每个结点的所有孩子用一条单链表串连起来，然后以数组存储这些链表的头指针。该法便于前向遍历孩子，但查找双亲耗时。解决方式是融合"双亲-孩子混合表示"。

c 复制代码

typedef struct ChildNode {
    int child;                  // 孩子结点在数组中的下标
    struct ChildNode *next;
} *ChildPtr;
typedef struct {
    ElemType data;
    ChildPtr firstchild;        // 指向第一个孩子的链表头
} CTBox;
typedef struct {
    CTBox nodes[MAX_TREE_SIZE];
    int n, r;                   // 结点数和根下标
} CTree;

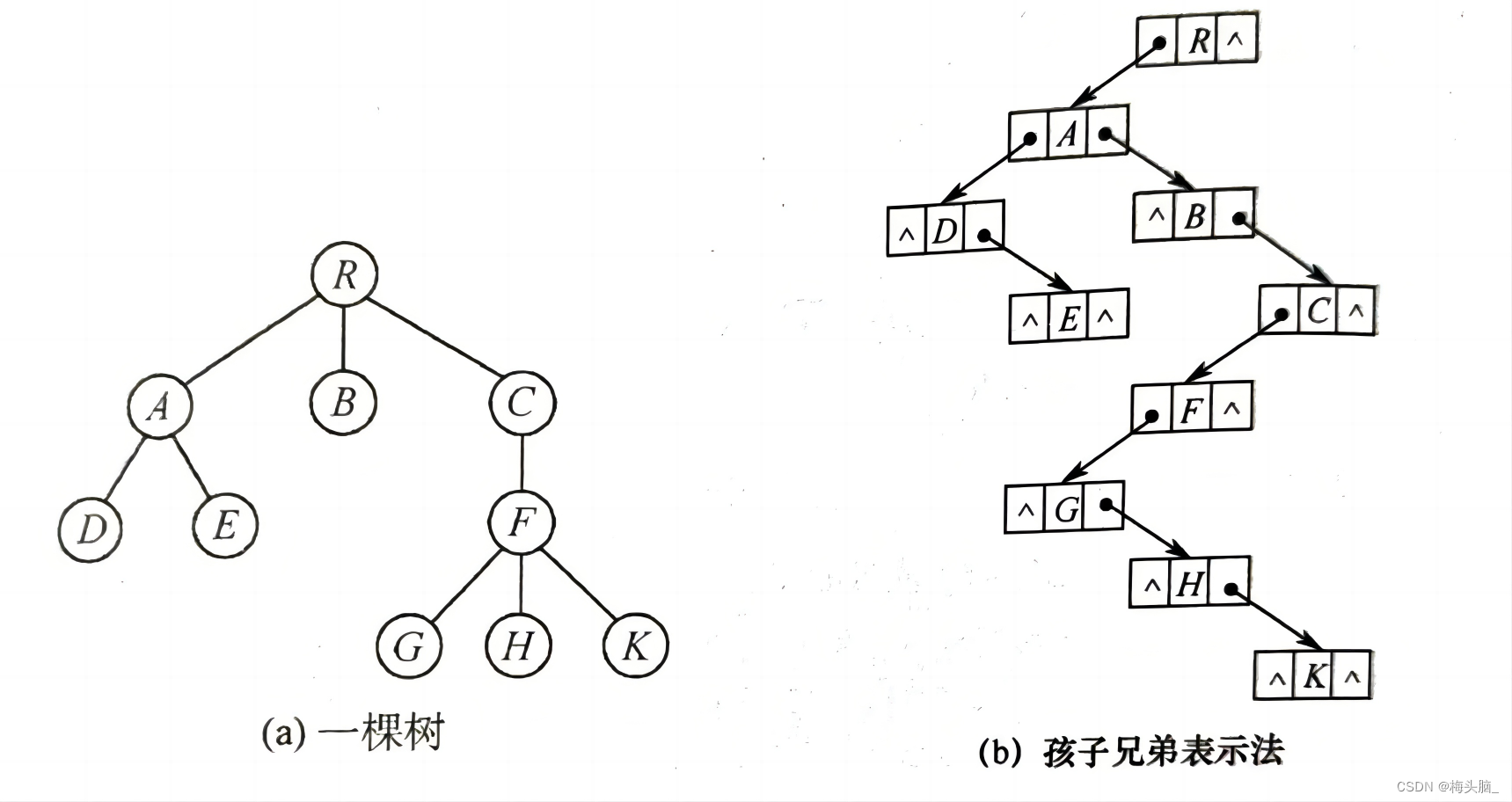

2.3 孩子兄弟表示法（左孩子、右兄弟）

这是一种极其巧妙的表示法，也是树、森林与二叉树相互转换的核心桥梁。每个结点的结构仅包含两个指针：

firstchild：指向该结点的第一个孩子。
nextsibling：指向该结点的下一个兄弟。

c 复制代码

typedef struct CSNode {
    ElemType data;
    struct CSNode *firstchild;
    struct CSNode *nextsibling;
} CSNode, *CSTree;

用这种结构存储一棵普通多叉树，其物理形状已经完全变成了二叉链表形式------任何一个结点的左指针链接它的长子，右指针链接它的兄弟。这正是下一节"二叉树降维打击"的理论基础。在实际开发或算法竞赛中，任何复杂的树状关系都可以通过此方法统一转化为二叉树处理，大大简化后续操作。

3. 二叉树的降维打击

3.1 二叉树概念

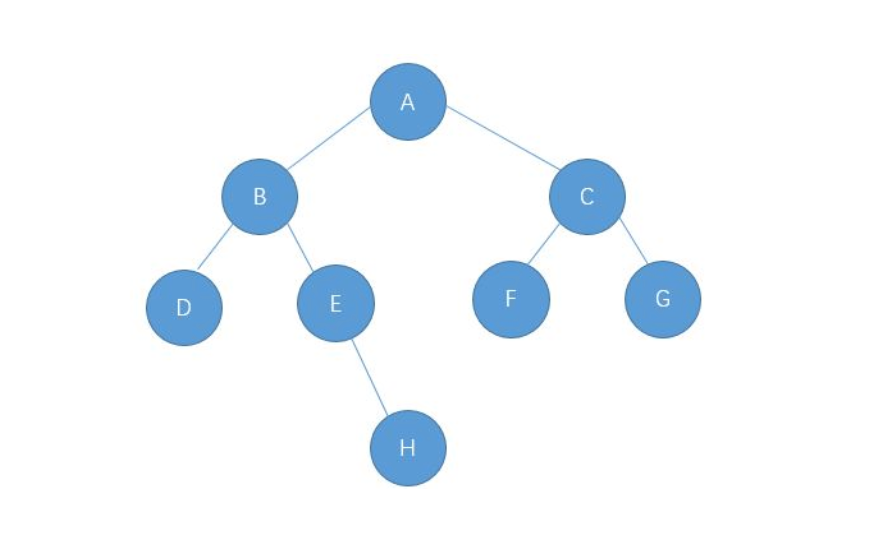

二叉树（Binary Tree）是每个结点最多只有两个子树的有序树，且左右子树顺序严格不可颠倒。即便某结点仅有一个孩子，也必须明确该孩子是属于"左"还是"右"。

递归定义：二叉树要么为空，要么由根结点、左子树和右子树构成，且左右子树本身也是二叉树。该定义与一般树的区别在于，二叉树严格量化了孩子的数量上限，并将它们固化为"左-右"两种角色，这为统一的链式存储和递归算法提供了前提。

3.2 两种核心特殊形态

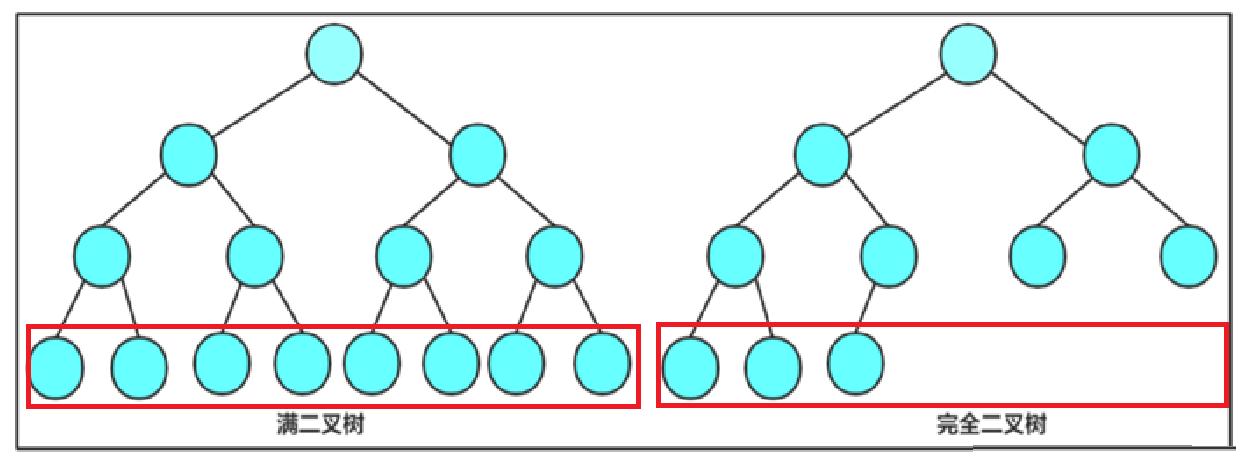

满二叉树：一棵高度为 h 的二叉树，如果每一层的结点数都达到了该层的最大结点数（即第 i 层的结点数为 ( 2 i − 1 ) (2^{i-1}) (2i−1) ），则称为满二叉树。满二叉树具有最紧密的结构，总结点数固定为 ( 2 h − 1 ) (2^h - 1) (2h−1)。它是一切基于树的"完全"形态的上界。

完全二叉树：将一棵满二叉树按从上至下、从左至右的顺序对所有结点依次编号，如果一棵二叉树与这种满二叉树的编号结构完全一致（允许最后若干层右边缺失一些结点），那么它便是完全二叉树。换言之，完全二叉树的叶子结点只能出现在最下面两层，且最下层叶子结点都集中在左侧，中间不能有空缺。

完全二叉树的定义看似绕口，其工程意义却极其重大：完全二叉树天然适配数组顺序存储，且没有空间浪费。这为堆排序、优先队列等高效算法打下了物理存储根基。

4. 二叉树的硬核数学性质

理解二叉树的几个核心公式，是应对各类笔试、面试及算法设计的必备武器。

性质 1：层次结点上界

二叉树第 i 层上最多有 ( 2 i − 1 2^{i-1} 2i−1) 个结点（i ≥ 1）。这也是满二叉树对应层数的结点数。

性质 2：高度结点总量上界

高度为 h 的二叉树最多有 ( 2 h − 1 2^h - 1 2h−1) 个结点。这同样等价于满二叉树的总结点公式。

性质 3：叶子与度为 2 结点的数量关系

对于任意一棵非空二叉树，若叶子结点（度为 0）的个数为 ( n 0 n_0 n0)，度为 2 的结点个数为 ( n 2 n_2 n2)，则恒有： $n 0 n_0 n0 = n 2 n_2 n2 + 1$

推导：设结点总数为 n，边数为 e（树中除根外每个结点恰有一条边与其双亲相连，故 e = n-1）。同时，度为 2 的结点贡献 2 条边，度为 1 的结点贡献 1 条边，因此有 e = 2n₂ + n₁。结合 n = n₀ + n₁ + n₂ 即可消去 n₁，得到上述结论。此公式在推导二叉树各类边界值时屡试不爽。

性质 4：完全二叉树的数组映射公式

若将完全二叉树按层序存储在一维数组中（下标从 0 开始），则对于数组中下标为 i 的结点：

其父结点下标为 ⌊ ( i − 1 ) / 2 ⌋ \lfloor (i-1)/2 \rfloor ⌊(i−1)/2⌋（ i ≠ 0 i \ne 0 i=0）；
左孩子下标为 (2i + 1)；
右孩子下标为 (2i + 2)。

反之，若已知父结点在数组中的下标为 j，左孩子即 (2j+1)，右孩子即 (2j+2)。这套简单的数学映射关系，是堆实现、线段树等一切数组化二叉树操作的核心。

上述性质，请各位在纸上反复推演几次，直至能毫无障碍写出数组模拟完全二叉树的随机访问路径。

进阶扩展：森林与二叉树的转换思想

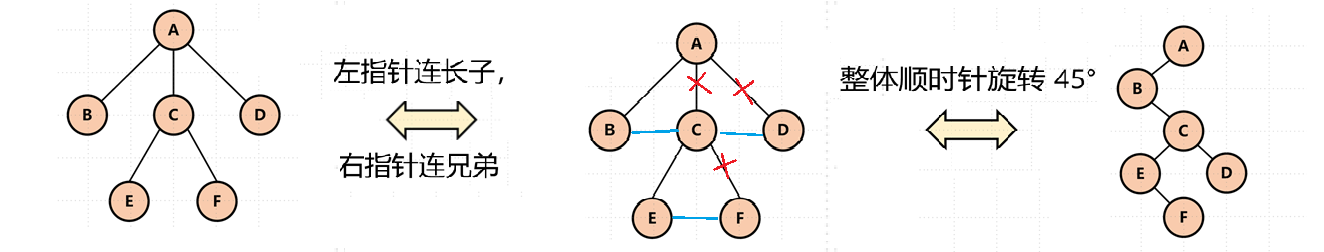

虽然这是后续深入篇的内容，但在此有必要点明思想核心：任意一棵树（甚至一片森林）都可以用孩子兄弟表示法等价地映射为一棵二叉树，反之亦然。这种等价性使得我们在处理复杂的树状或森林模型时，永远可以化归到更加规整的二叉树框架下解决------数据结构的所有遍历算法、存储优化，乃至平衡策略，都可以一以贯之地应用。森林转换为二叉树的具体步骤只需要抓住"左指针连长子，右指针连兄弟，然后整体顺时针旋转 45°"这个直觉规则，便能在草稿纸上秒画出对应的二叉树形态。掌握了此中转思想，你对待任何非二叉树数据都将游刃有余。

总结

本篇从树的递归定义出发，系统梳理了核心术语、三种物理表示法、二叉树的定义与特殊形态、以及四条必须内化的数学性质。记住：**完全二叉树的数组映射是通往堆与优先队列的钥匙；孩子兄弟表示法则是树林通向二叉树世界的唯一大门。**这些硬核基础构成了一棵树的骨架，当你理解了它们，后续的遍历、插入、删除乃至平衡调整都会变成在这个骨架上添砖加瓦的逻辑游戏。

下一篇文章，我们将深入二叉树的物理存储细节、前中后序与层次遍历的算法秘籍，并逐步展开从堆排序到哈夫曼树、从二叉搜索树到平衡二叉树的完整全景。敬请期待。

附录：节点数据结构基础 C 代码

以下给出本文涉及的几种基本结点结构体定义，便于读者随时取用。

cpp 复制代码

#include <stdio.h>
#include <stdlib.h>

#define MAX_TREE_SIZE 100
typedef int ElemType; // 统一指定数据类型，可根据实际需求修改

// 1. 双亲表示法结点
typedef struct {
    ElemType data;
    int parent;          // 双亲下标，根结点 parent = -1
} PTNode;

// 2. 孩子表示法相关结构
typedef struct ChildNode {
    int child;           // 孩子结点在数组中的下标
    struct ChildNode* next;
} ChildNode, *ChildPtr;

typedef struct {
    ElemType data;
    ChildPtr firstchild; // 指向第一个孩子的链表头
} CTBox;

typedef struct {
    CTBox nodes[MAX_TREE_SIZE];
    int n, r;            // 结点数，根下标
} CTree;

// 3. 孩子兄弟表示法（树/森林）
typedef struct CSNode {
    ElemType data;
    struct CSNode* firstchild;  // 指向第一个孩子
    struct CSNode* nextsibling; // 指向下一个兄弟
} CSNode, *CSTree;

// 4. 二叉树结点（二叉链表）
typedef struct BiTNode {
    ElemType data;
    struct BiTNode* lchild;     // 左孩子指针
    struct BiTNode* rchild;     // 右孩子指针
} BiTNode, *BiTree;

以上代码可作为自行实现树与二叉树存储的起点，实际使用时结合具体问题稍作封装。
