【硬件SPI】STM32 AD5422芯片手册学习/例程

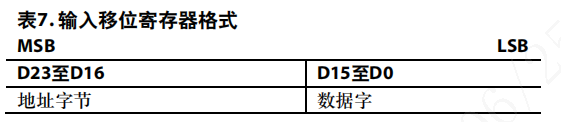

输入移位寄存器为 24 位宽。数据在串行时钟输入 SCLK 的控制下首先作为24 位字载入器件 MSB 中。数据在 SCLK 的上升沿逐个输入。输入寄存器包括8 个地址位和 16 个数据位，如表7 所示。

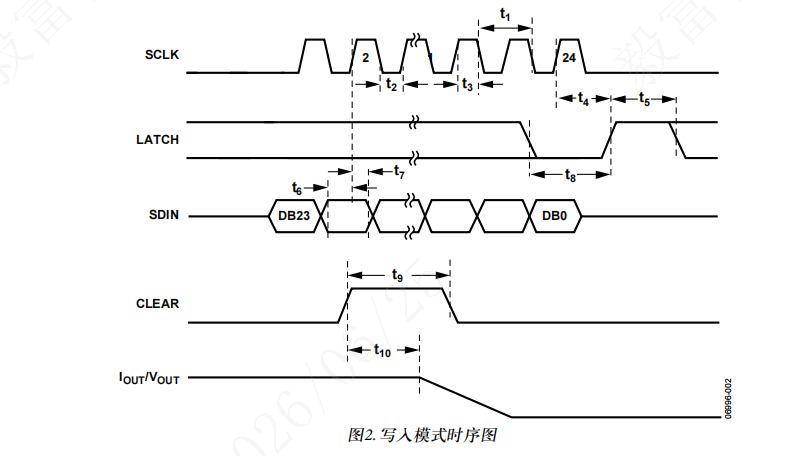

该24位字在 LATCH 引脚的上升沿无条件锁存。数据继续逐个输入，与LATCH 的状态无关。在 LATCH 的上升沿，锁存输入寄存器中存在的数据；换言之，要在 LATCH的上升沿之前逐个输入的最后 24 位是锁存的数据。 写入时序图 给出了这种操作的时序图。

上述的话，通俗来讲，意思就是：在 LATCH 引脚上升沿之前，把完整 24 位数据移入 24 位输入移位寄存器；LATCH 上升沿到来时，会锁存此刻移位寄存器内的全部数据，更新硬件输出端口并保持稳定。

匹配上面时序图可以书写写数据的代码：

cs 复制代码

void Func_AD5422SpiTx(STR_GpioStruct *pCs, STR_SpiStruct *pSpi, uint8_t nRegister, uint16_t wData) // AD5422
{
    uint8_t nData[3] = {0};
    nData[0] = nRegister; //寄存器地址
    nData[1] = wData >> 8;//高八位数据
    nData[2] = wData;     //低八位数据


    Gpio_setPinStatus(pCs, PIN_SET_LOW);//拉点LATCH引脚

    while(pSpi->pxDriver->GetStatus().busy == 1) {}//等待SPI通信开始

    pSpi->pxDriver->Send(nData, 3);//提供24个SCLK 传输数据

    while(pSpi->pxDriver->GetStatus().busy == 1) {}//等待SPI通信结束

    Gpio_setPinStatus(pCs, PIN_SET_HIGH);//锁存数据
    osDelay(1);
}

写入操作

cs 复制代码

Func_AD5422SpiTx(pCs, pSpi, 0x01, wRet);//wRet为需要SPI传输的码值，0x01为数据寄存器

说明：0X01为数据寄存器，wRet为SPI传输的码值。

2.读数据

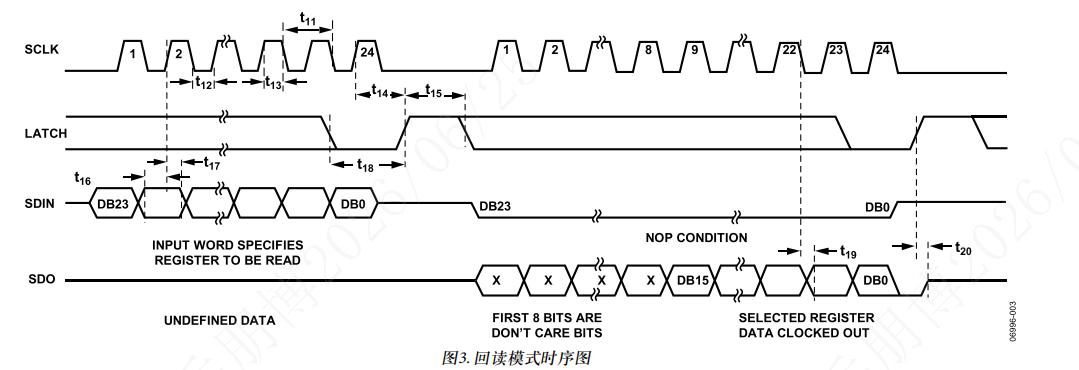

下图为回读数据的时序图：

回读操作

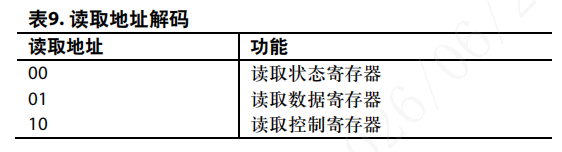

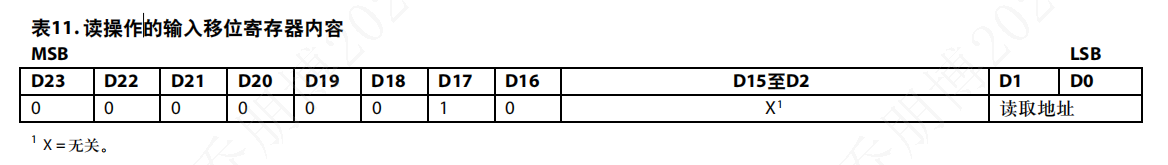

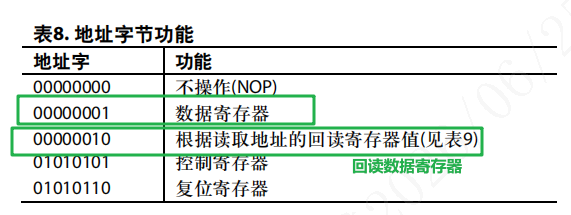

通过在写入输入寄存器时设置地址字节<0x02>和读取地址<0x01> ( 见表 9 和表11) 可调用回读模式。接下来写入 AD5412/AD5422 的应该是一个NOP 命令，该命令从先前寻址的寄存器逐个输出数据，如图3 所示。寻址AD5412/AD5422 进行读取操作之后 SDO 引脚默认禁用；LATCH 的上升沿使能 SDO 引脚预测逐个输出的数据。数据在SDO 上逐个输出后， LATCH 的上升沿禁用 ( 三态 ) SDO引脚。例如，要读回数据寄存器，实施如下序列：

将 0x020001 写入输入寄存器。这采用选定数据寄存器配
置用于读取模式的器件。
然后进行第二次写入：一个 NOP 条件，即 0x000000 。在
此写入期间，来自寄存器的数据在 SDO 线路上逐个输出。

匹配上面时序图可以书写写数据的代码：

cs 复制代码

uint16_t  Func_AD5422Read(STR_GpioStruct *pCs, STR_SpiStruct *pSpi, uint8_t nRegister, uint16_t wData) // AD5422
{
	uint8_t nData[3] = {0};
    uint16_t  nRback = 0;;
    uint8_t nRead_Data[3] = {0};

    nData[0] = nRegister;//0x02
    nData[1] = wData >> 8;
    nData[2] = wData;//0x0001

    Gpio_setPinStatus(pCs, PIN_SET_LOW);

    while(pSpi->pxDriver->GetStatus().busy == 1) {}

    pSpi->pxDriver->Send(nData, 3);//发送0X020001指令

    while(pSpi->pxDriver->GetStatus().busy == 1) {}

    Gpio_setPinStatus(pCs, PIN_SET_HIGH);

    osDelay(1);

    Gpio_setPinStatus(pCs, PIN_SET_LOW);

    while(pSpi->pxDriver->GetStatus().busy == 1) {}

    pSpi->pxDriver->Receive(nRead_Data, 3);//接收的时候底层会自己发送NOP哑数据

    while(pSpi->pxDriver->GetStatus().busy == 1) {}

    Gpio_setPinStatus(pCs, PIN_SET_HIGH);
    nRback = (nRead_Data[1] << 8) + nRead_Data[2];//拼接回传的U16数据
    return  nRback;
}

回读操作：

cs 复制代码

Func_AD5422Read(pCs, pSpi, 0x02, 0x0001);

0x02是回读寄存器，0x0001是数据寄存器，拼接起来即0x020001，之后RECEIVE函数接收的时候回自己发送NOP哑指令。

3.AD5422操作流程

1.操作复位

2.初始化配置控制寄存器

3.在数据寄存器中写入值，控制输出电流

4.可以读取寄存器的值，判断数据是否正确写入，例如读取状态寄存器检测故障

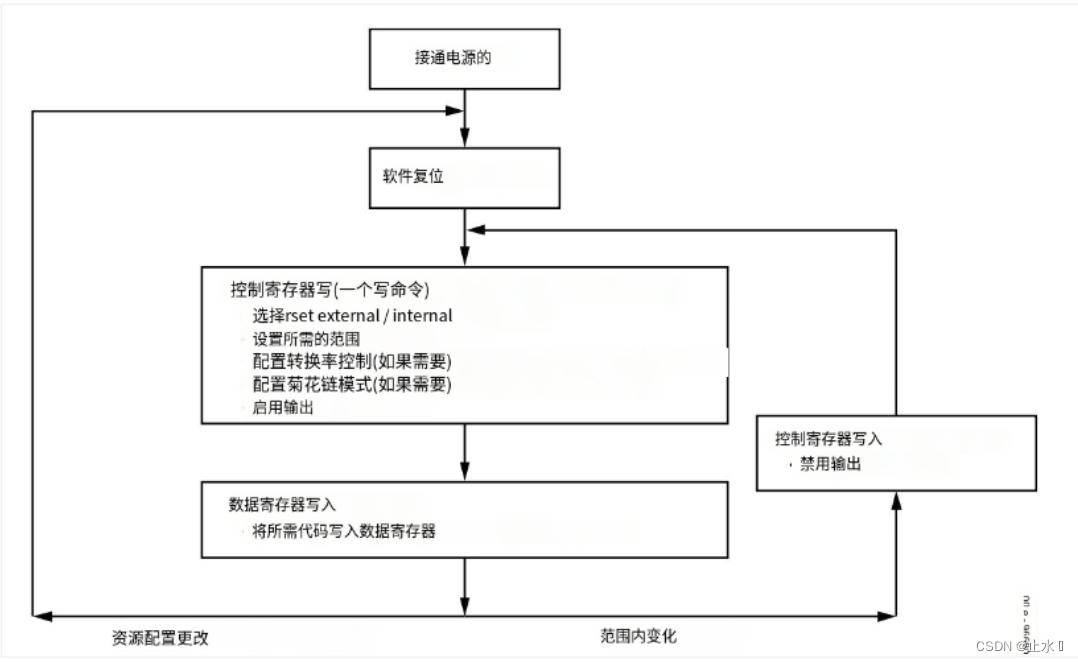

下图是操作流程图：

（1）操作复位寄存器

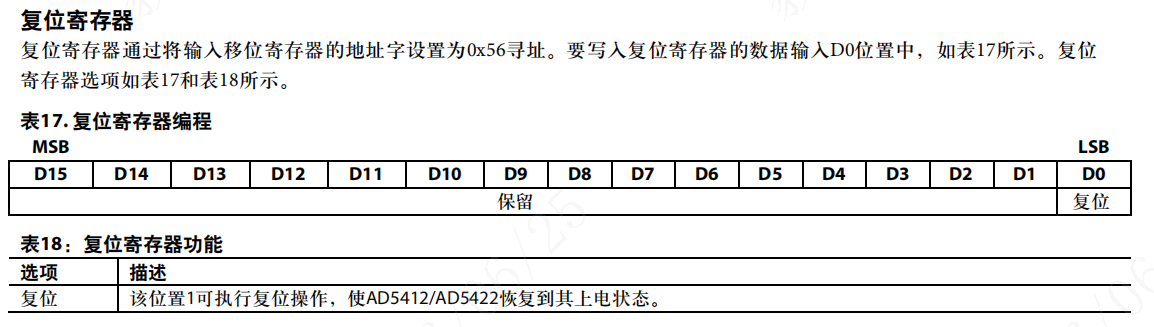

由图可知，复位只需向复位寄存器的地址0x56中的D0位写入1即可完成复位操作

直接调用我们的Func_AD5422SpiTx函数(函数原型在上文写操作)，代码如下

cs 复制代码

Func_AD5422SpiTx(pCs, pSpi, 0x56, 0x0001);

（2）操作控制寄存器进行初始化。

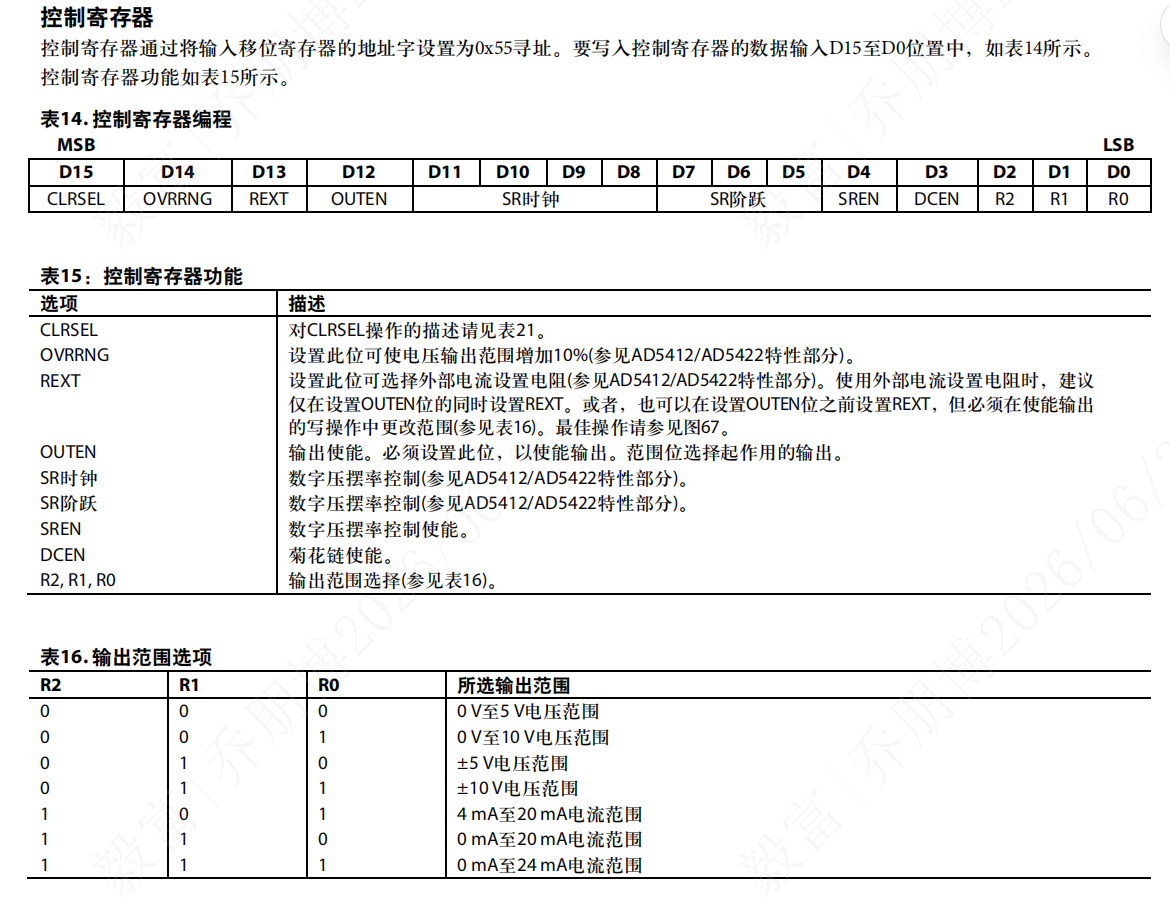

控制寄存器通过将输入移位寄存器的地址字设置为0x55寻址。要写入控制寄存器的数据输入D15至D0位置中，如表14所示。控制寄存器功能如表15所示。

这个要根据工程所使用的参数来填入相对应的数据，这里我写的数据仅以我工程中的配置举例。

cs 复制代码

Func_AD5422SpiTx(pCs, pSpi, 0x55, 0x31B1);

参数解析：

0x31B1 转成二进制数为 0011 0001 1011 0001

对应上图中置位了 REXT OUTEN SR时钟 SR跳跃 SREN DCEN

输出范围是0-10V电压

（3）操作数据寄存器控制输出电流值<初始化配置的时候讲数据寄存器清零>

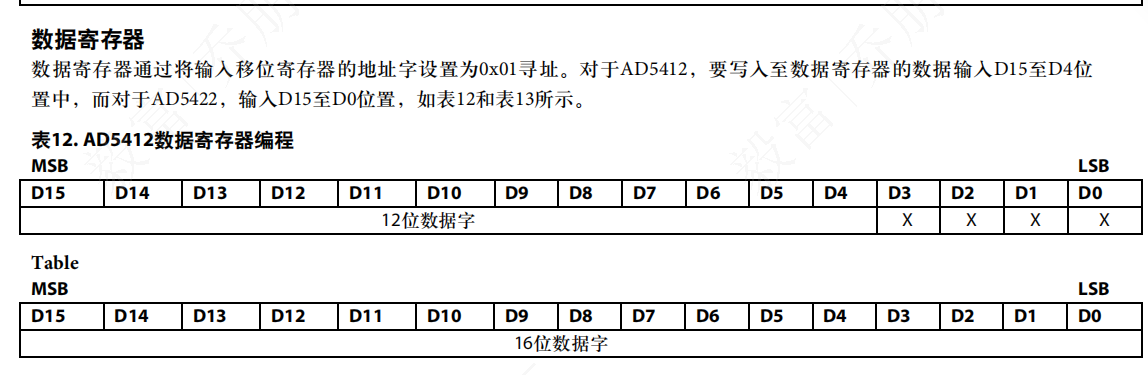

数据寄存器通过将输入移位寄存器的地址字设置为0x01寻址。对于AD5412，要写入至数据寄存器的数据输入D15至D4位置中，而对于AD5422，输入D15至D0位置。

数据寄存器写入的值匹配输出的电压或是电流，存在一个计算公式如下：

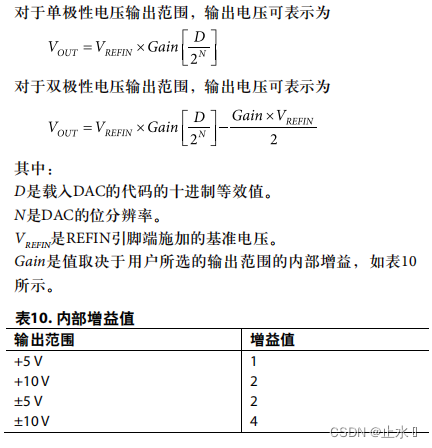

电压输出

对以下公式进行变换，求出我们需要的D，也就是我们给到数据寄存器的值。其中DAC分辨率为16。VREFIN一般要求输入5V。REFOUT输出5V，一般直接连接到REFIN。

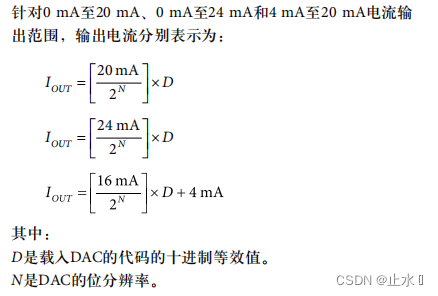

电流输出

电流输出同上，计算出我们需要的D值。其中DAC分辨率为16。

cs 复制代码

Func_AD5422SpiTx(pCs, pSpi, 0x01, 0);

(4)读取寄存器写入值

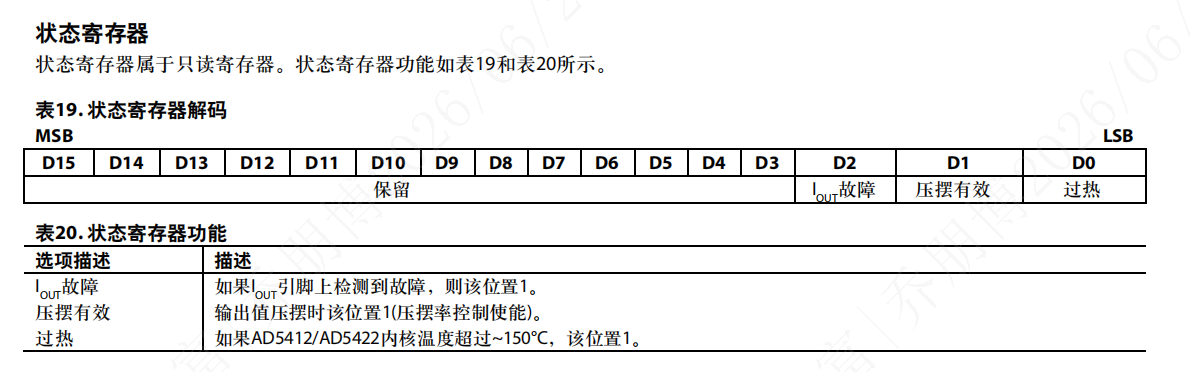

例如读状态寄存器，读寄存器类似不再说明。

直接调用上述回读函数Func_AD5422Read<读0x02回读寄存器中的以下指令>即可

0x0000 状态寄存器

0x0001 数据寄存器

0x0010 控制寄存器

(5)总体代码调用

1.复位

2.初始化配置，例如电压、电流输出范围。

3.根据要输出的电流值转换成给到AD5422的值,配置数据寄存器，从而输出电流。

4.根据需要选择读取寄存器，检测故障等。

初始化代码如下：

cs 复制代码

void Func_AD5422_RegisterInit(STR_GpioStruct *pCs, STR_SpiStruct *pSpi, uint8_t nMode)
{
    Func_AD5422SpiTx(pCs, pSpi, 0x56, 0x0001);
    osDelay(1);
    Func_AD5422SpiTx(pCs, pSpi, 0x55, 0x31B1);
    osDelay(1);
    Func_AD5422SpiTx(pCs, pSpi, 0x01, 0);
}

手册部分大部分文字描述转载开头博客，供个人理解学习参考
