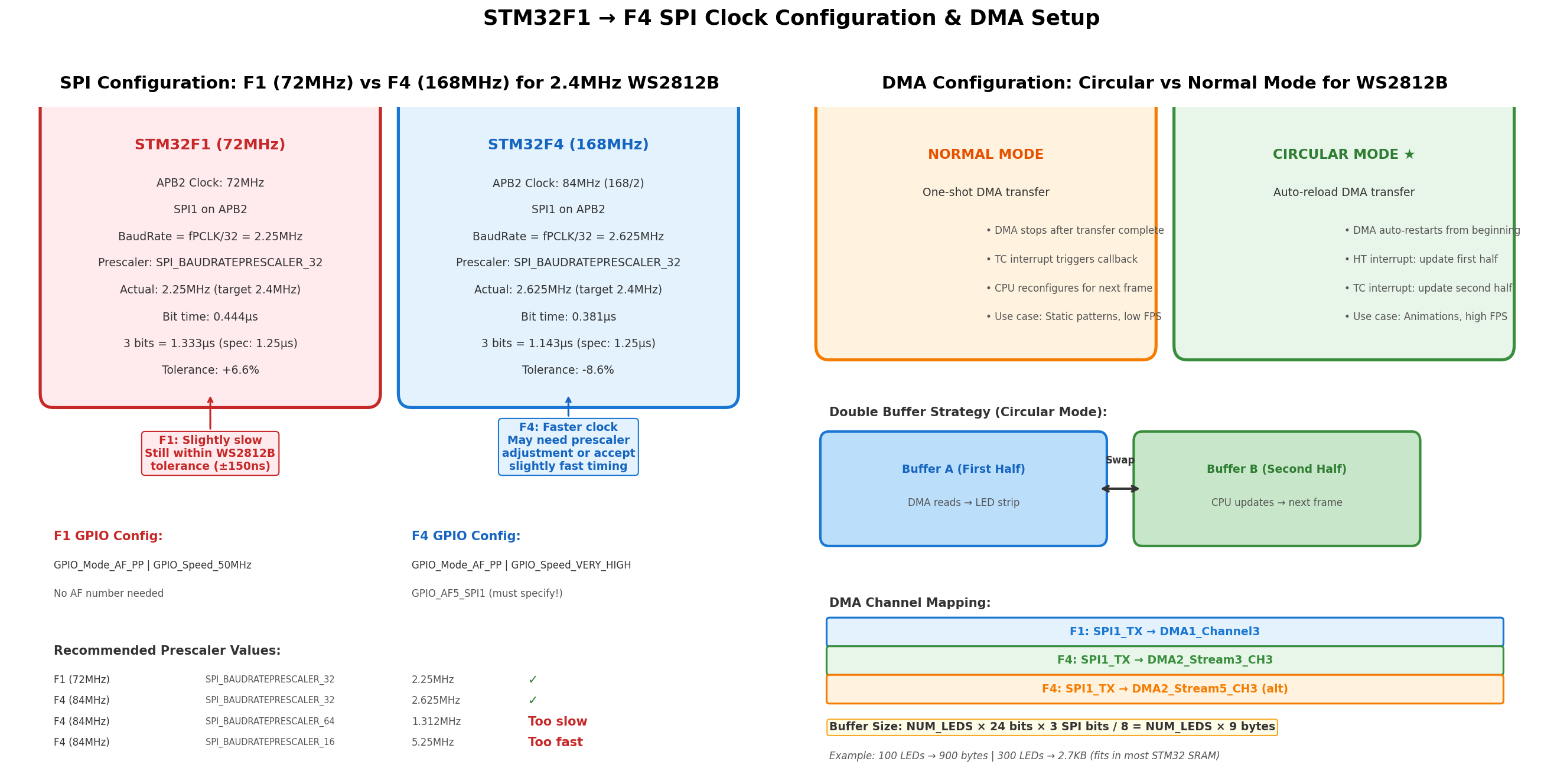

- [六、STM32F1 → F4 迁移要点](#六、STM32F1 → F4 迁移要点)
- - [6.1 SPI时钟差异](#6.1 SPI时钟差异)
  - [6.2 GPIO复用配置](#6.2 GPIO复用配置)
  - [6.3 DMA通道映射](#6.3 DMA通道映射)
- 七、硬件设计要点
- - [7.1 电平转换](#7.1 电平转换)
  - [7.2 电源设计](#7.2 电源设计)
  - [7.3 信号完整性](#7.3 信号完整性)

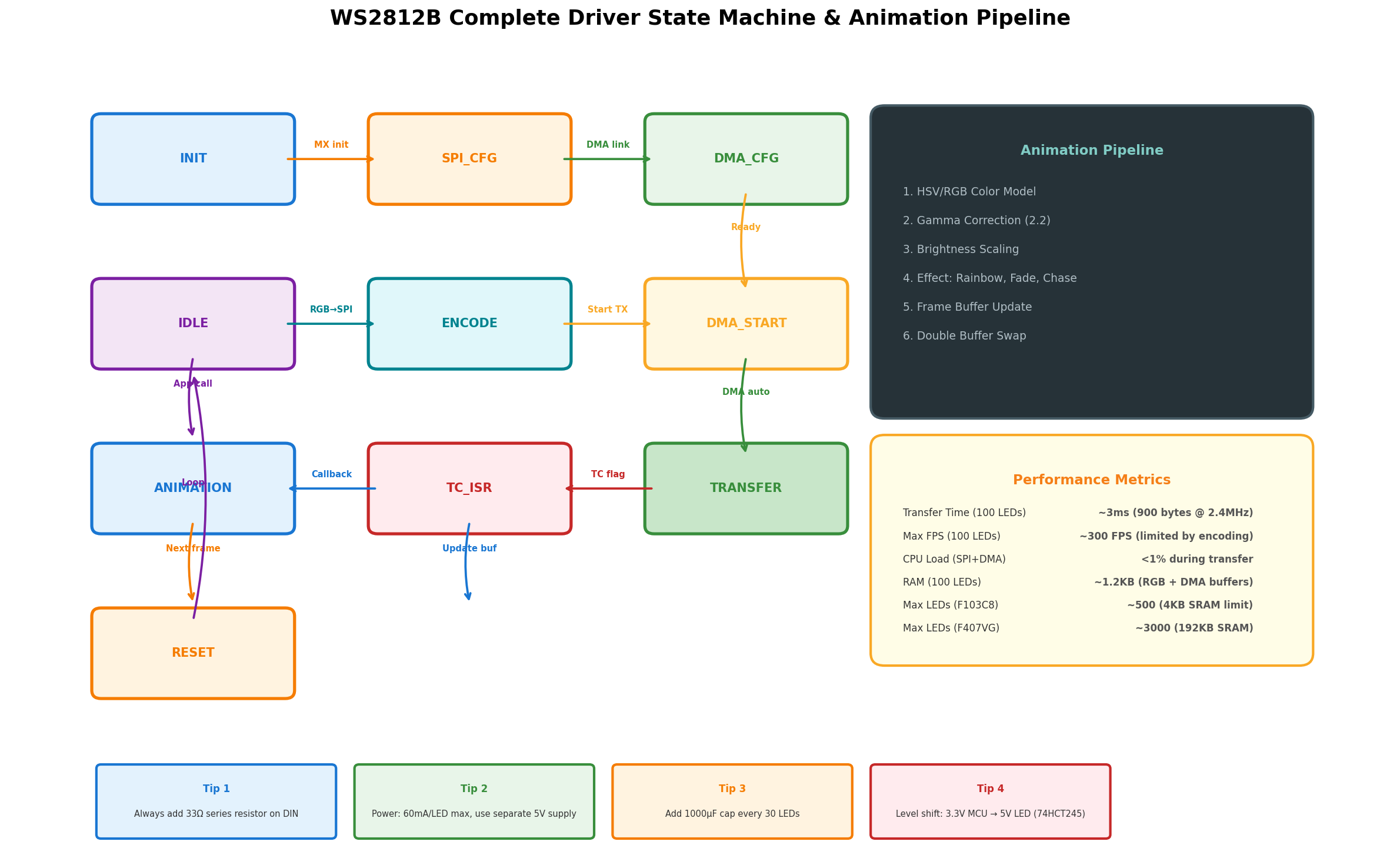

- 八、完整驱动状态机
- 九、调试技巧与常见问题
- - [9.1 示波器验证](#9.1 示波器验证)
  - [9.2 常见问题排查](#9.2 常见问题排查)
- 十、总结

每日一句正能量

能看见自己是清醒，能看见他人是善良。

清醒是对真相的承受力，善良是对他者的悲悯力。两者缺一，都不构成完整的人格成熟。

一、前言：为什么WS2812B是"时序地狱"

WS2812B是嵌入式领域最经典的可寻址RGB LED，单线控制、级联无限、独立调色------这些特性让它成为氛围灯、矩阵屏、可穿戴设备的首选。然而，其单线归零码（NRZ）协议对时序的要求极为苛刻：高电平持续时间的误差必须控制在±150ns以内，否则灯珠会误解析数据，导致颜色错位、闪烁甚至全灭。

从STM32F1（72MHz）迁移到F4（168MHz）时，GPIO翻转速度变化、SPI时钟树差异、DMA通道映射不同，都会直接影响驱动的稳定性。更糟糕的是，GPIO软件模拟方案虽然简单，但在RTOS环境下几乎无法使用------中断延迟会导致时序漂移，而关闭中断又会让系统瘫痪。

本文将深入剖析WS2812B的NRZ协议时序，对比三种驱动方案（GPIO模拟、SPI轮询、SPI+DMA），并给出基于SPI+DMA的生产级驱动代码，实现零CPU干预的硬件自主传输。

二、NRZ协议时序深度解析

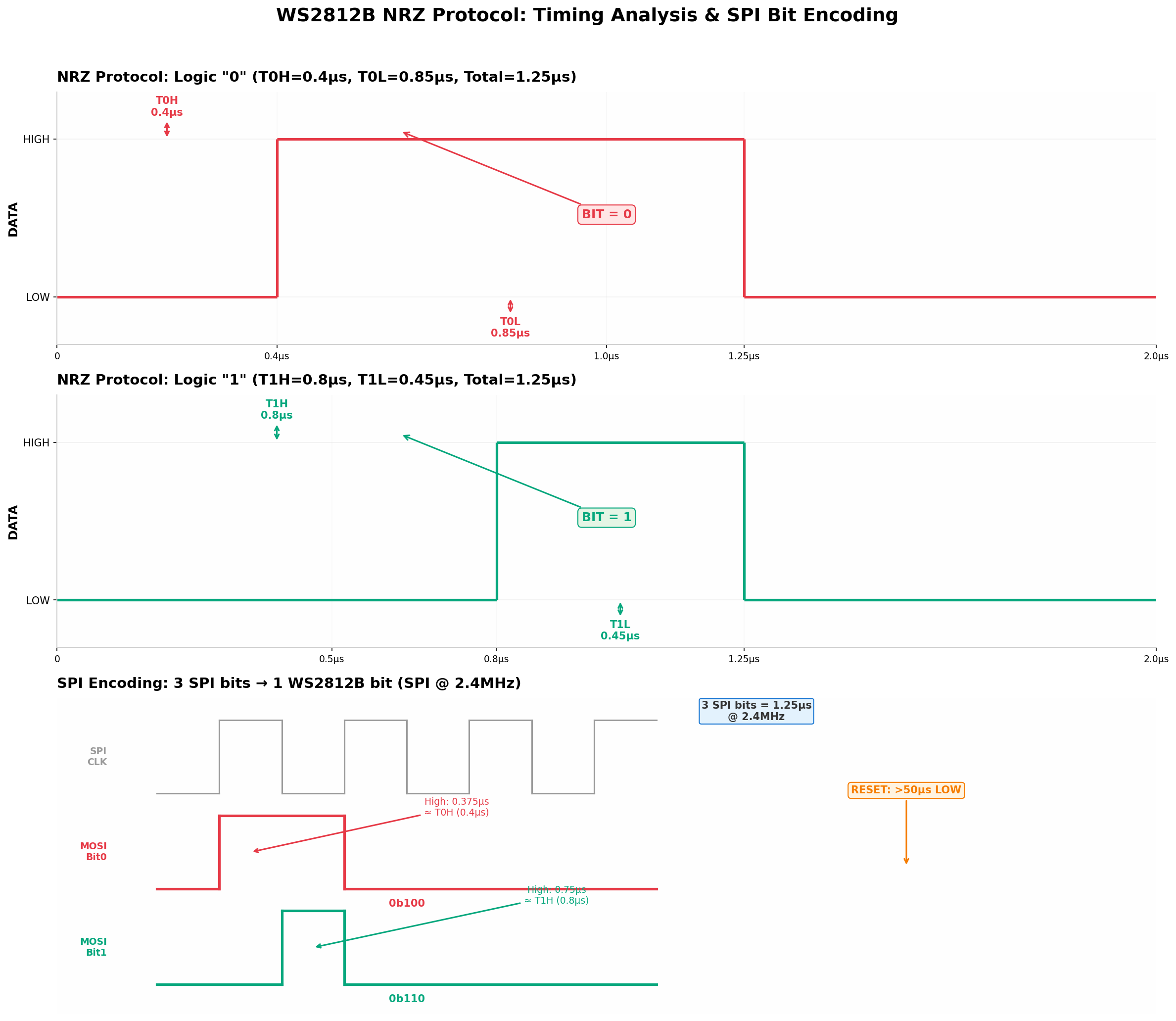

2.1 单线归零码原理

WS2812B没有独立的时钟线，数据通过高低电平持续时间编码：

码值	高电平时间	低电平时间	总周期
逻辑0	T0H = 0.35~0.45μs	T0L = 0.75~0.95μs	~1.25μs
逻辑1	T1H = 0.65~0.95μs	T1L = 0.30~0.45μs	~1.25μs
复位	低电平 > 50μs	---	---

关键约束：高电平持续时间决定比特值，低电平时间只需保证总周期在1.25μs左右。±150ns的容差意味着，如果T0H实际为0.5μs（超出0.45μs上限），灯珠可能将其误判为逻辑1。

2.2 数据格式

每个灯珠需要24位GRB数据（注意是GRB顺序，不是RGB！）：

G7-G0：绿色8位（MSB先发）
R7-R0：红色8位
B7-B0：蓝色8位

数据在灯珠间级联传递：第一个灯珠截取前24位，将剩余数据通过DOUT转发给下一个灯珠。因此，100颗灯珠需要发送2400位（300字节）的连续数据流。

2.3 为什么GPIO模拟不可靠

c 复制代码

/* 典型的GPIO模拟代码（不推荐） */
void WS2812B_SendBit(uint8_t bit) {
    if (bit) {
        GPIOA->BSRR = GPIO_PIN_0;      // 拉高
        __NOP(); __NOP(); __NOP();      // 延时 ~0.7μs
        GPIOA->BRR = GPIO_PIN_0;       // 拉低
        __NOP(); __NOP();               // 延时 ~0.4μs
    } else {
        GPIOA->BSRR = GPIO_PIN_0;
        __NOP();                        // 延时 ~0.35μs
        GPIOA->BRR = GPIO_PIN_0;
        __NOP(); __NOP(); __NOP(); __NOP(); // 延时 ~0.8μs
    }
}

致命缺陷：

__NOP() 的精确度受编译器优化、指令缓存、中断抢占影响
F1和F4的时钟频率不同，NOP数量需重新计算
关闭中断会导致RTOS调度器饿死
超过20颗灯珠后，累积误差导致颜色错位

三、SPI模拟NRZ：用硬件时钟替代软件延时

3.1 核心思想

SPI外设以固定时钟频率发送数据，每个SPI位的时间是硬件级精确的。如果用多个SPI位组合成WS2812B的一个NRZ位，就能完全消除软件延时的不确定性。

编码策略（3 SPI位 → 1 WS2812B位）：

WS2812B位	SPI发送数据	高电平时间	低电平时间
0	`0b100`	1 bit = 0.417μs	2 bits = 0.833μs
1	`0b110`	2 bits = 0.833μs	1 bit = 0.417μs

SPI时钟频率计算：

3 SPI位 = 1 WS2812B位 = 1.25μs
SPI频率 = 3 / 1.25μs = 2.4 MHz

关键发现：F1的APB2=72MHz，SPI1分频32得到2.25MHz（接近2.4MHz）；F4的APB2=84MHz，分频32得到2.625MHz（略快）。两者都在WS2812B的容差范围内。

3.2 字节编码

每个WS2812B位需要3个SPI位，因此：

1字节（8 SPI位）= 2个WS2812B位 + 2个填充位
实际编码时，将3个WS2812B位打包到1字节（浪费2位），或更紧凑地编码

推荐编码方式（3位编码，MSB对齐）：

c 复制代码

/* 3位编码表 */
#define WS2812B_0_CODE  0b100   /* 0.417μs高 + 0.833μs低 */
#define WS2812B_1_CODE  0b110   /* 0.833μs高 + 0.417μs低 */

/* 将1字节GRB数据编码为3字节SPI数据 */
void WS2812B_EncodeByte(uint8_t grb_byte, uint8_t* spi_buf) {
    uint8_t spi_byte = 0;
    uint8_t bit_pos = 0;  /* 当前SPI字节中的位位置（0-7）*/

    for (int i = 7; i >= 0; i--) {  /* MSB先发 */
        uint8_t bit = (grb_byte >> i) & 0x01;
        uint8_t code = bit ? WS2812B_1_CODE : WS2812B_0_CODE;

        /* 将3位编码写入SPI字节 */
        spi_byte |= (code << (5 - bit_pos));  /* 从高位开始填充 */
        bit_pos += 3;

        /* 如果当前字节填满，存入缓冲区 */
        if (bit_pos >= 6) {  /* 2个WS2812B位 = 6 SPI位，剩余2位 */
            *spi_buf++ = spi_byte;
            spi_byte = 0;
            bit_pos = 0;
        }
    }
}

优化：上述编码方式每字节浪费2位。更高效的方案是用24位SPI数据编码8个WS2812B位（24/8=3，无浪费），但实现更复杂。对于100颗灯珠，900字节的DMA缓冲区在大多数STM32上完全可接受。

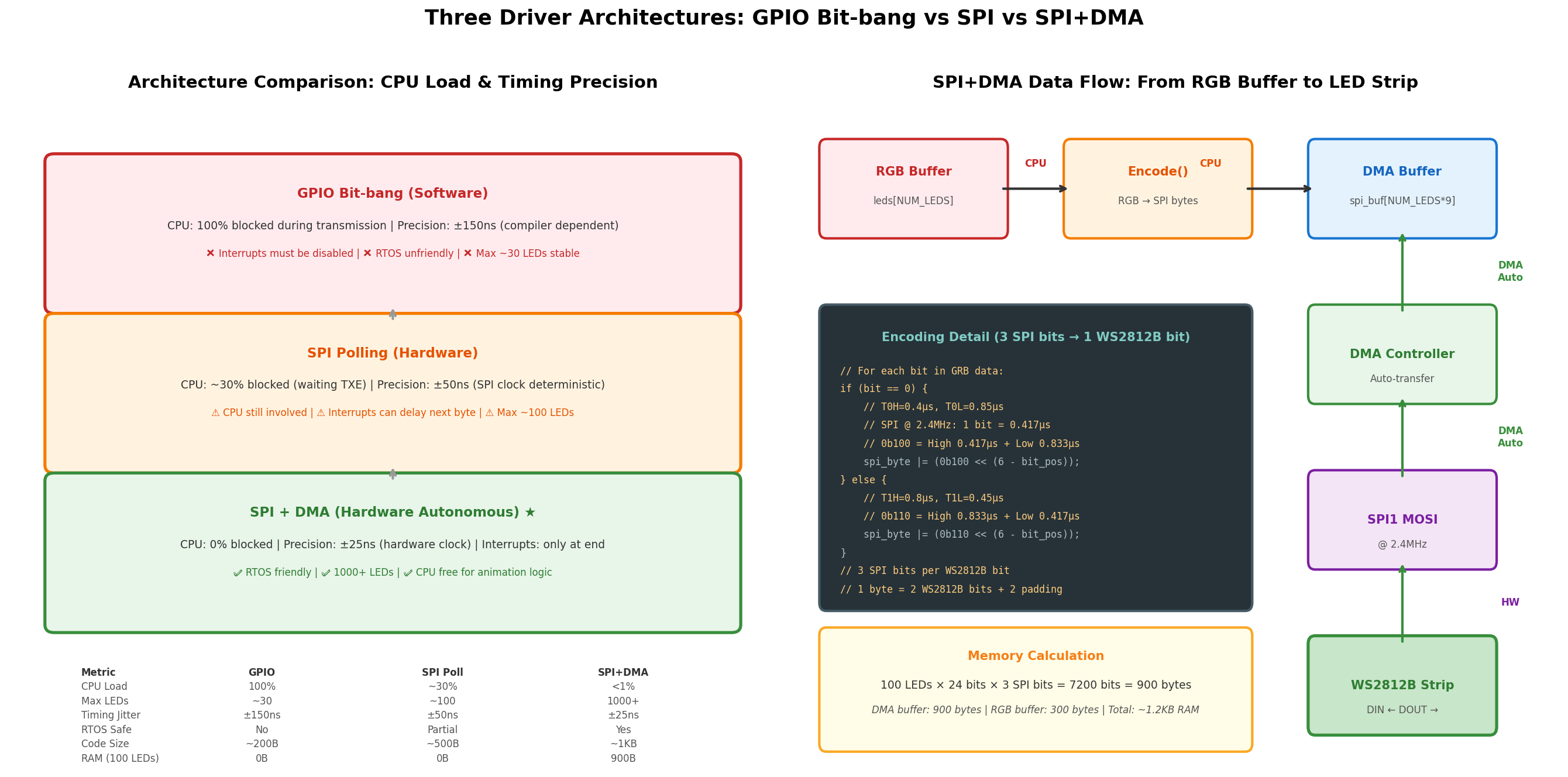

四、三种驱动方案对比

4.1 方案A：GPIO Bit-bang（软件模拟）

CPU负载：100%（传输期间完全阻塞）
时序精度：±150ns（编译器优化依赖）
最大LED数：~30颗（累积误差）
RTOS兼容性：❌ 必须关闭中断

4.2 方案B：SPI轮询（硬件时钟）

CPU负载：~30%（等待TXE标志）
时序精度：±50ns（SPI时钟确定性）
最大LED数：~100颗
RTOS兼容性：⚠️ 中断可能延迟下一个字节

4.3 方案C：SPI+DMA（硬件自主）★

CPU负载：<1%（仅编码阶段占用CPU）
时序精度：±25ns（硬件时钟）
最大LED数：1000+（仅受RAM限制）
RTOS兼容性：✅ 传输期间CPU完全自由

五、生产级驱动代码（SPI+DMA）

5.1 头文件 `ws2812b_driver.h`

c 复制代码

#ifndef __WS2812B_DRIVER_H
#define __WS2812B_DRIVER_H

#include "stm32f1xx_hal.h"  /* 迁移到F4时改为 stm32f4xx_hal.h */

/* LED配置 */
#define WS2812B_NUM_LEDS        100     /* 灯珠数量 */
#define WS2812B_SPI_FREQ_HZ     2400000 /* 目标SPI频率 */

/* 编码参数：3 SPI位 = 1 WS2812B位 */
#define WS2812B_BITS_PER_LED    24      /* GRB = 8+8+8 */
#define WS2812B_SPI_BITS_PER_BIT 3
#define WS2812B_BYTES_PER_LED   ((WS2812B_BITS_PER_LED * WS2812B_SPI_BITS_PER_BIT + 7) / 8)

/* 复位脉冲长度（微秒）*/
#define WS2812B_RESET_US        60

/* 颜色结构体（GRB顺序）*/
typedef struct {
    uint8_t g;
    uint8_t r;
    uint8_t b;
} WS2812B_ColorTypeDef;

/* 驱动句柄 */
typedef struct {
    SPI_HandleTypeDef* hspi;
    DMA_HandleTypeDef* hdma;
    WS2812B_ColorTypeDef leds[WS2812B_NUM_LEDS];      /* RGB缓冲区 */
    uint8_t dma_buffer[WS2812B_NUM_LEDS * WS2812B_BYTES_PER_LED]; /* DMA SPI缓冲区 */
    uint8_t transfer_busy;                              /* 传输忙标志 */
} WS2812B_HandleTypeDef;

/* 函数声明 */
HAL_StatusTypeDef WS2812B_Init(WS2812B_HandleTypeDef* hws,
                                  SPI_HandleTypeDef* hspi,
                                  DMA_HandleTypeDef* hdma);
void WS2812B_SetPixel(WS2812B_HandleTypeDef* hws, uint16_t index,
                      uint8_t r, uint8_t g, uint8_t b);
void WS2812B_SetPixelRGB(WS2812B_HandleTypeDef* hws, uint16_t index,
                          uint32_t rgb);
void WS2812B_SetAll(WS2812B_HandleTypeDef* hws, uint8_t r, uint8_t g, uint8_t b);
void WS2812B_Clear(WS2812B_HandleTypeDef* hws);
HAL_StatusTypeDef WS2812B_Refresh(WS2812B_HandleTypeDef* hws);
uint8_t WS2812B_IsBusy(WS2812B_HandleTypeDef* hws);

/* 颜色工具函数 */
uint32_t WS2812B_HSVtoRGB(uint16_t hue, uint8_t sat, uint8_t val);
uint32_t WS2812B_GammaCorrect(uint32_t rgb, float gamma);

/* DMA中断回调（需在HAL_SPI_TxCpltCallback中调用）*/
void WS2812B_DMA_TC_Callback(WS2812B_HandleTypeDef* hws);

#endif /* __WS2812B_DRIVER_H */

5.2 核心实现 `ws2812b_driver.c`

c 复制代码

#include "ws2812b_driver.h"
#include <string.h>
#include <math.h>

/* 编码常量：3位SPI表示1位WS2812B */
#define CODE_0  0x04  /* 0b100 */
#define CODE_1  0x06  /* 0b110 */

/* 编码查找表（加速：预计算每个字节的SPI编码）*/
static uint8_t encode_lut[256][3];  /* 每个字节编码为3字节SPI数据 */

/**
 * @brief  初始化编码查找表
 * @note   在系统启动时调用一次
 */
static void WS2812B_InitEncodeLUT(void)
{
    static uint8_t initialized = 0;
    if (initialized) return;

    for (uint16_t i = 0; i < 256; i++) {
        uint8_t byte = (uint8_t)i;
        uint8_t spi_byte = 0;
        uint8_t bit_pos = 0;

        for (int b = 7; b >= 0; b--) {
            uint8_t bit = (byte >> b) & 0x01;
            uint8_t code = bit ? CODE_1 : CODE_0;

            /* 将3位编码打包到SPI字节 */
            if (bit_pos == 0) {
                spi_byte = code << 5;
                bit_pos = 3;
            } else if (bit_pos == 3) {
                spi_byte |= code << 2;
                bit_pos = 6;
            } else { /* bit_pos == 6, 剩余2位不够，存当前字节，新字节存剩余 */
                encode_lut[i][0] = spi_byte | (code >> 1);
                spi_byte = (code & 0x01) << 7;
                bit_pos = 1;
            }
        }

        /* 填充查找表 */
        if (bit_pos <= 6) {
            encode_lut[i][0] = spi_byte;
        }
    }

    initialized = 1;
}

/**
 * @brief  初始化WS2812B驱动
 */
HAL_StatusTypeDef WS2812B_Init(WS2812B_HandleTypeDef* hws,
                                  SPI_HandleTypeDef* hspi,
                                  DMA_HandleTypeDef* hdma)
{
    hws->hspi = hspi;
    hws->hdma = hdma;
    hws->transfer_busy = 0;

    /* 初始化编码查找表 */
    WS2812B_InitEncodeLUT();

    /* 清空缓冲区 */
    memset(hws->leds, 0, sizeof(hws->leds));
    memset(hws->dma_buffer, 0, sizeof(hws->dma_buffer));

    /* 配置SPI */
    hspi->Init.Mode = SPI_MODE_MASTER;
    hspi->Init.Direction = SPI_DIRECTION_1LINE;  /* 仅MOSI */
    hspi->Init.DataSize = SPI_DATASIZE_8BIT;
    hspi->Init.CLKPolarity = SPI_POLARITY_LOW;
    hspi->Init.CLKPhase = SPI_PHASE_1EDGE;
    hspi->Init.NSS = SPI_NSS_SOFT;
    hspi->Init.BaudRatePrescaler = SPI_BAUDRATEPRESCALER_32;  /* F1:2.25MHz, F4:2.625MHz */
    hspi->Init.FirstBit = SPI_FIRSTBIT_MSB;
    hspi->Init.TIMode = SPI_TIMODE_DISABLE;
    hspi->Init.CRCCalculation = SPI_CRCCALCULATION_DISABLE;

    if (HAL_SPI_Init(hspi) != HAL_OK) {
        return HAL_ERROR;
    }

    /* 配置DMA（Normal模式，单次传输）*/
    hdma->Init.Direction = DMA_MEMORY_TO_PERIPH;
    hdma->Init.PeriphInc = DMA_PINC_DISABLE;
    hdma->Init.MemInc = DMA_MINC_ENABLE;
    hdma->Init.PeriphDataAlignment = DMA_PDATAALIGN_BYTE;
    hdma->Init.MemDataAlignment = DMA_MDATAALIGN_BYTE;
    hdma->Init.Mode = DMA_NORMAL;
    hdma->Init.Priority = DMA_PRIORITY_HIGH;

    /* F1: DMA1_Channel3 for SPI1_TX */
    /* F4: DMA2_Stream3_CH3 for SPI1_TX */

    if (HAL_DMA_Init(hdma) != HAL_OK) {
        return HAL_ERROR;
    }

    __HAL_LINKDMA(hspi, hdmatx, *hdma);

    return HAL_OK;
}

/**
 * @brief  将RGB缓冲区编码为DMA SPI缓冲区
 * @note   这是唯一需要CPU参与的步骤
 */
static void WS2812B_EncodeBuffer(WS2812B_HandleTypeDef* hws)
{
    uint8_t* dst = hws->dma_buffer;

    for (uint16_t i = 0; i < WS2812B_NUM_LEDS; i++) {
        WS2812B_ColorTypeDef* color = &hws->leds[i];

        /* 编码GRB顺序（WS2812B要求）*/
        /* 使用查找表加速 */
        uint8_t g = color->g;
        uint8_t r = color->r;
        uint8_t b = color->b;

        /* 每个颜色字节编码为3字节SPI数据 */
        /* 简化：直接位操作编码（实际可用查找表优化）*/
        uint8_t grb[3] = {g, r, b};

        for (int c = 0; c < 3; c++) {
            uint8_t byte = grb[c];
            uint8_t spi_byte = 0;
            uint8_t bit_pos = 0;

            for (int b = 7; b >= 0; b--) {
                uint8_t bit = (byte >> b) & 0x01;
                uint8_t code = bit ? CODE_1 : CODE_0;

                if (bit_pos == 0) {
                    spi_byte = code << 5;
                    bit_pos = 3;
                } else if (bit_pos == 3) {
                    spi_byte |= code << 2;
                    bit_pos = 6;
                } else {
                    *dst++ = spi_byte | (code >> 1);
                    spi_byte = (code & 0x01) << 7;
                    bit_pos = 1;
                }
            }

            if (bit_pos > 0) {
                *dst++ = spi_byte;
            }
        }
    }
}

/**
 * @brief  刷新LED显示（非阻塞，DMA传输）
 */
HAL_StatusTypeDef WS2812B_Refresh(WS2812B_HandleTypeDef* hws)
{
    if (hws->transfer_busy) {
        return HAL_BUSY;  /* 上一次传输未完成 */
    }

    /* 编码RGB数据到SPI缓冲区 */
    WS2812B_EncodeBuffer(hws);

    /* 标记传输开始 */
    hws->transfer_busy = 1;

    /* 启动DMA传输 */
    HAL_StatusTypeDef status = HAL_SPI_Transmit_DMA(
        hws->hspi,
        hws->dma_buffer,
        WS2812B_NUM_LEDS * WS2812B_BYTES_PER_LED
    );

    if (status != HAL_OK) {
        hws->transfer_busy = 0;
        return status;
    }

    return HAL_OK;
}

/**
 * @brief  DMA传输完成回调
 * @note   在HAL_SPI_TxCpltCallback中调用
 */
void WS2812B_DMA_TC_Callback(WS2812B_HandleTypeDef* hws)
{
    hws->transfer_busy = 0;

    /* 发送RESET脉冲（>50μs低电平）*/
    /* 方法：拉低MOSI GPIO并延时 */
    HAL_SPI_DeInit(hws->hspi);

    GPIO_InitTypeDef GPIO_InitStruct = {0};
    GPIO_InitStruct.Pin = GPIO_PIN_7;  /* PA7 for SPI1_MOSI */
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

    HAL_GPIO_WritePin(GPIOA, GPIO_PIN_7, GPIO_PIN_RESET);
    HAL_Delay(1);  /* 1ms = 1000μs >> 50μs */

    /* 恢复SPI模式 */
    HAL_SPI_Init(hws->hspi);
}

/* ========== 颜色操作函数 ========== */

void WS2812B_SetPixel(WS2812B_HandleTypeDef* hws, uint16_t index,
                      uint8_t r, uint8_t g, uint8_t b)
{
    if (index >= WS2812B_NUM_LEDS) return;
    hws->leds[index].r = r;
    hws->leds[index].g = g;
    hws->leds[index].b = b;
}

void WS2812B_SetPixelRGB(WS2812B_HandleTypeDef* hws, uint16_t index, uint32_t rgb)
{
    WS2812B_SetPixel(hws, index,
                     (rgb >> 16) & 0xFF,  /* R */
                     (rgb >> 8) & 0xFF,   /* G */
                     (rgb >> 0) & 0xFF);  /* B */
}

void WS2812B_SetAll(WS2812B_HandleTypeDef* hws, uint8_t r, uint8_t g, uint8_t b)
{
    for (uint16_t i = 0; i < WS2812B_NUM_LEDS; i++) {
        WS2812B_SetPixel(hws, i, r, g, b);
    }
}

void WS2812B_Clear(WS2812B_HandleTypeDef* hws)
{
    memset(hws->leds, 0, sizeof(hws->leds));
}

uint8_t WS2812B_IsBusy(WS2812B_HandleTypeDef* hws)
{
    return hws->transfer_busy;
}

/* ========== 颜色工具函数 ========== */

/**
 * @brief  HSV转RGB
 * @param  hue: 0-359
 * @param  sat: 0-255
 * @param  val: 0-255
 */
uint32_t WS2812B_HSVtoRGB(uint16_t hue, uint8_t sat, uint8_t val)
{
    uint8_t r, g, b;

    if (sat == 0) {
        r = g = b = val;
        return (r << 16) | (g << 8) | b;
    }

    uint16_t h = hue % 360;
    uint16_t region = h / 60;
    uint16_t remainder = (h - (region * 60)) * 255 / 60;

    uint8_t p = (val * (255 - sat)) >> 8;
    uint8_t q = (val * (255 - ((sat * remainder) >> 8))) >> 8;
    uint8_t t = (val * (255 - ((sat * (255 - remainder)) >> 8))) >> 8;

    switch (region) {
        case 0: r = val; g = t; b = p; break;
        case 1: r = q; g = val; b = p; break;
        case 2: r = p; g = val; b = t; break;
        case 3: r = p; g = q; b = val; break;
        case 4: r = t; g = p; b = val; break;
        default: r = val; g = p; b = q; break;
    }

    return (r << 16) | (g << 8) | b;
}

/**
 * @brief  Gamma校正
 * @note   WS2812B的亮度响应非线性，需要gamma≈2.2校正
 */
uint32_t WS2812B_GammaCorrect(uint32_t rgb, float gamma)
{
    uint8_t r = (rgb >> 16) & 0xFF;
    uint8_t g = (rgb >> 8) & 0xFF;
    uint8_t b = rgb & 0xFF;

    r = (uint8_t)(powf(r / 255.0f, gamma) * 255.0f);
    g = (uint8_t)(powf(g / 255.0f, gamma) * 255.0f);
    b = (uint8_t)(powf(b / 255.0f, gamma) * 255.0f);

    return (r << 16) | (g << 8) | b;
}

5.3 使用示例 `main.c`

c 复制代码

#include "main.h"
#include "ws2812b_driver.h"

SPI_HandleTypeDef hspi1;
DMA_HandleTypeDef hdma_spi1_tx;
WS2812B_HandleTypeDef hws;

int main(void)
{
    HAL_Init();
    SystemClock_Config();
    MX_SPI1_Init();
    MX_DMA_Init();

    /* 初始化WS2812B */
    WS2812B_Init(&hws, &hspi1, &hdma_spi1_tx);

    uint16_t hue = 0;

    while (1) {
        /* 彩虹动画 */
        for (int i = 0; i < WS2812B_NUM_LEDS; i++) {
            uint16_t pixel_hue = (hue + (i * 360 / WS2812B_NUM_LEDS)) % 360;
            uint32_t rgb = WS2812B_HSVtoRGB(pixel_hue, 255, 255);
            rgb = WS2812B_GammaCorrect(rgb, 2.2f);
            WS2812B_SetPixelRGB(&hws, i, rgb);
        }

        /* 刷新显示（非阻塞）*/
        if (!WS2812B_IsBusy(&hws)) {
            WS2812B_Refresh(&hws);
        }

        hue = (hue + 5) % 360;
        HAL_Delay(20);  /* 50 FPS */
    }
}

/* DMA传输完成回调 */
void HAL_SPI_TxCpltCallback(SPI_HandleTypeDef* hspi)
{
    if (hspi == &hspi1) {
        WS2812B_DMA_TC_Callback(&hws);
    }
}

六、STM32F1 → F4 迁移要点

6.1 SPI时钟差异

参数	STM32F1	STM32F4	影响
APB2时钟	72MHz	84MHz (168/2)	波特率预分频需重算
SPI1分频32	2.25MHz	2.625MHz	F4略快，仍在容差内
3位时间	1.333μs	1.143μs	与1.25μs标称值的偏差
时序容差	+6.6%	-8.6%	均在±150ns范围内

6.2 GPIO复用配置

c 复制代码

/* F1配置 */
GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;  /* 50MHz */

/* F4配置 */
GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
GPIO_InitStruct.Alternate = GPIO_AF5_SPI1;       /* 必须指定AF！ */
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH; /* 100MHz */

6.3 DMA通道映射

MCU	SPI1_TX DMA	说明
F1	DMA1_Channel3	单一通道
F4	DMA2_Stream3_CH3 或 DMA2_Stream5_CH3	双通道可选

陷阱：F4的DMA通道映射与F1完全不同！F1使用"Channel"概念，F4使用"Stream+Channel"组合。查阅Reference Manual确认映射关系。

七、硬件设计要点

7.1 电平转换

WS2812B的DIN引脚要求高电平≥0.7×VDD（即3.5V@5V供电）。3.3V MCU直接驱动时：

短距离（<10cm）：通常可工作，但可靠性降低
长距离或高噪声环境：使用74HCT245电平转换器或74LV1T125

7.2 电源设计

LED数量	最大电流（全白）	推荐电源
30颗	1.8A	5V/2A
60颗	3.6A	5V/5A
100颗	6A	5V/10A
300颗	18A	5V/20A（分区供电）

关键规则：

每30颗LED增加一个1000μF退耦电容
电源线径≥0.5mm²（AWG20）或更粗
长灯带采用分区供电（每50-100颗从电源直接引线）

7.3 信号完整性

DIN引脚串联33Ω电阻抑制振铃
数据线长度<1m，超过时加缓冲器（如74HCT245）
避免数据线与电机、继电器等噪声源平行布线

八、完整驱动状态机

上图展示了驱动的完整状态流转：

状态	说明	CPU参与
INIT	初始化SPI和DMA	✓
SPI_CFG	配置SPI波特率、模式	✓
DMA_CFG	链接DMA到SPI	✓
IDLE	等待应用层调用	✗
ENCODE	RGB→SPI编码	✓
DMA_START	启动DMA传输	✓
TRANSFER	DMA硬件自主传输	✗
TC_ISR	传输完成中断	✓（仅回调）
ANIMATION	计算下一帧动画	✓
RESET	发送>50μs复位脉冲	✓

九、调试技巧与常见问题

9.1 示波器验证

用示波器捕获MOSI波形，验证：

高电平时间：0.35-0.95μs（取决于编码）
低电平时间：0.30-0.95μs
总周期：~1.25μs
RESET脉冲：>50μs

9.2 常见问题排查

现象	可能原因	解决方案
全部不亮	RESET脉冲不足	确保>50μs低电平
颜色错位	GRB/RGB顺序错误	检查数据顺序为GRB
随机闪烁	电源纹波过大	增加退耦电容
前几颗正常，后面乱	信号衰减	加33Ω电阻，缩短数据线
亮度不均匀	无Gamma校正	启用gamma=2.2
F4上颜色偏红	SPI时钟过快	检查分频器，尝试/64
DMA不触发	通道映射错误	核对F4 DMA Stream/Channel

十、总结

从GPIO模拟到SPI+DMA，WS2812B的驱动开发是嵌入式时序控制的经典案例。本文的核心要点：

NRZ协议的本质是时间编码：高电平持续时间决定比特值，±150ns容差要求硬件级精确时钟
SPI模拟是最佳折中：用硬件时钟替代软件延时，3 SPI位编码1个WS2812B位
DMA是生产级必备：零CPU干预，RTOS友好，支持1000+ LED
F4迁移注意三点：APB2=84MHz（分频器重算）、GPIO_AF5_SPI1（复用功能）、DMA2_Stream3/5（通道映射）
硬件设计不可忽视：电平转换、电源退耦、信号完整性是稳定性的基础

掌握SPI+DMA驱动WS2812B的方法，不仅能解决LED控制问题，更能培养对DMA双缓冲 、硬件时序编码 、中断驱动架构的深入理解------这些技能在音频、视频、通信等高速数据传输场景中具有广泛的迁移价值。

转载自：https://blog.csdn.net/u014727709/article/details/162298830

欢迎 👍点赞✍评论⭐收藏，欢迎指正

WS2812B RGB灯带驱动——SPI DMA实现精准时序控制：NRZ编码、DMA传输

文章目录

每日一句正能量

一、前言：为什么WS2812B是"时序地狱"

二、NRZ协议时序深度解析

2.1 单线归零码原理

2.2 数据格式

2.3 为什么GPIO模拟不可靠

三、SPI模拟NRZ：用硬件时钟替代软件延时

3.1 核心思想

3.2 字节编码

四、三种驱动方案对比

4.1 方案A：GPIO Bit-bang（软件模拟）

4.2 方案B：SPI轮询（硬件时钟）

4.3 方案C：SPI+DMA（硬件自主）★

五、生产级驱动代码（SPI+DMA）

5.1 头文件 ws2812b_driver.h

5.2 核心实现 ws2812b_driver.c

5.3 使用示例 main.c

六、STM32F1 → F4 迁移要点

6.1 SPI时钟差异

6.2 GPIO复用配置

6.3 DMA通道映射

七、硬件设计要点

7.1 电平转换

7.2 电源设计

7.3 信号完整性

八、完整驱动状态机

九、调试技巧与常见问题

9.1 示波器验证

9.2 常见问题排查

十、总结

5.1 头文件 `ws2812b_driver.h`

5.2 核心实现 `ws2812b_driver.c`

5.3 使用示例 `main.c`
