污染源扩散模拟仿真系统网页总结

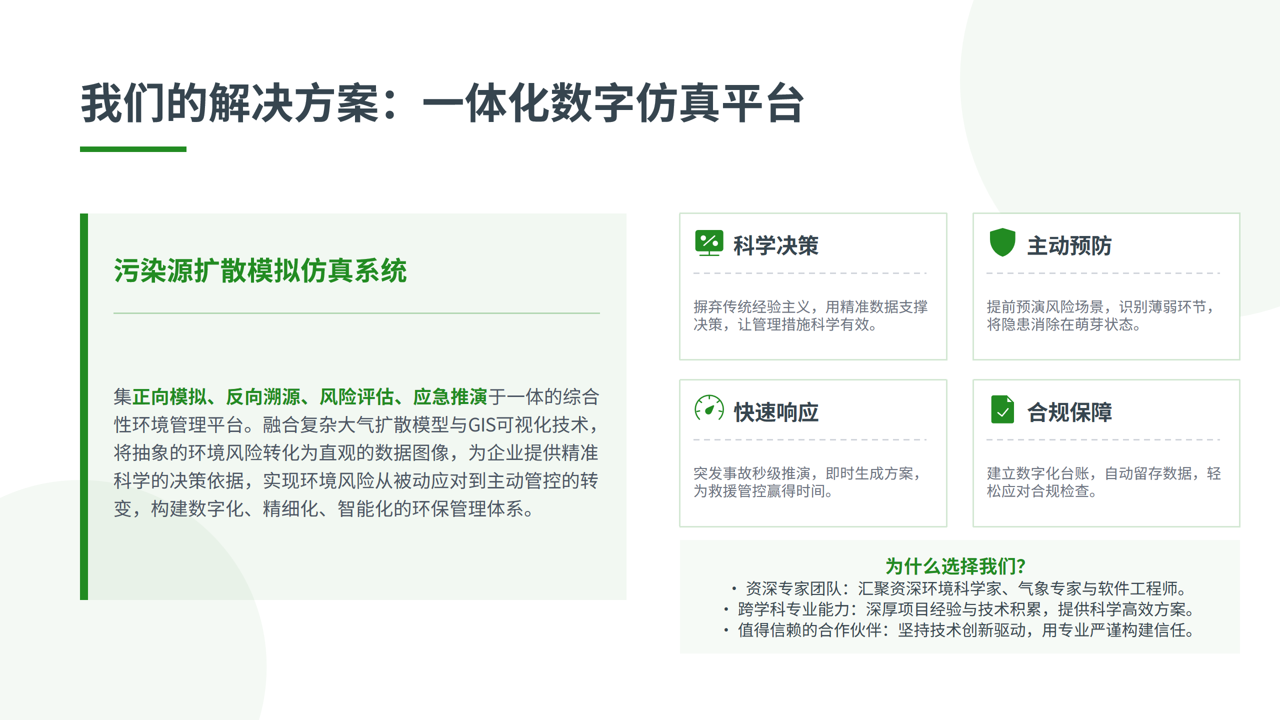

一、系统基础概况

1. 核心模型 ：基于高斯羽烟模型搭建大气污染物扩散仿真平台，静风场景自动切换静风扩散算法。

2. 技术架构：前后端分离

   1. 前端：Vue3 + OpenLayers，依托天地图实现 GIS 可视化交互；坐标系 WGS84 (EPSG:4326)

   2. 后端：Spring Boot，提供扩散计算、等值面生成、源强反算、授权校验服务

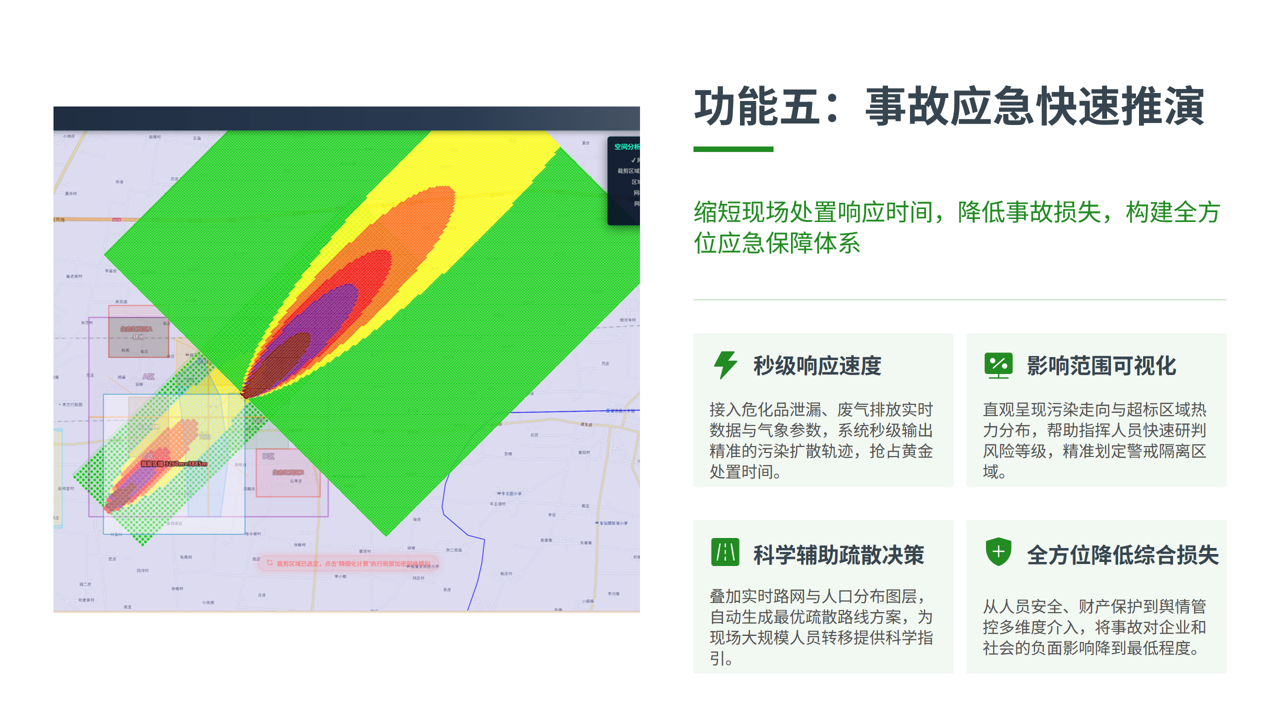

3. 适用场景：环境应急响应、污染源影响评估、应急疏散决策，覆盖参数配置、模拟运算、空间分析、成果导出全业务流程。

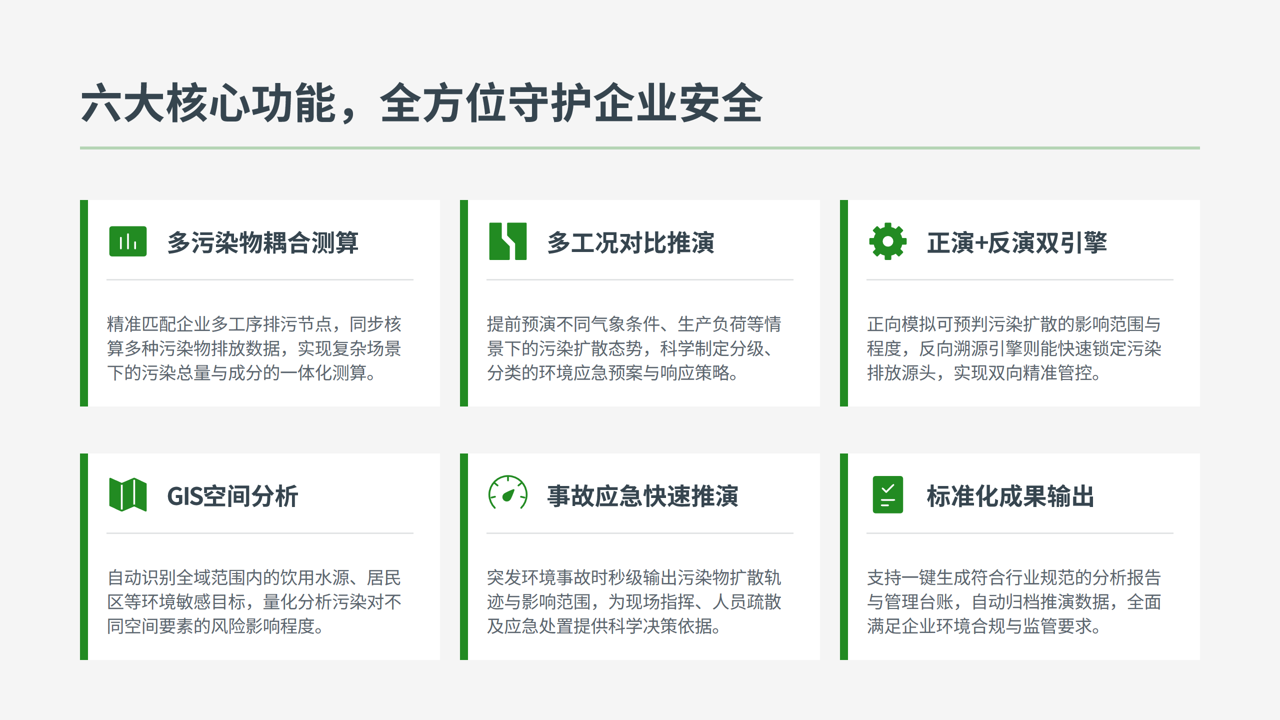

二、七大核心功能模块及核心能力

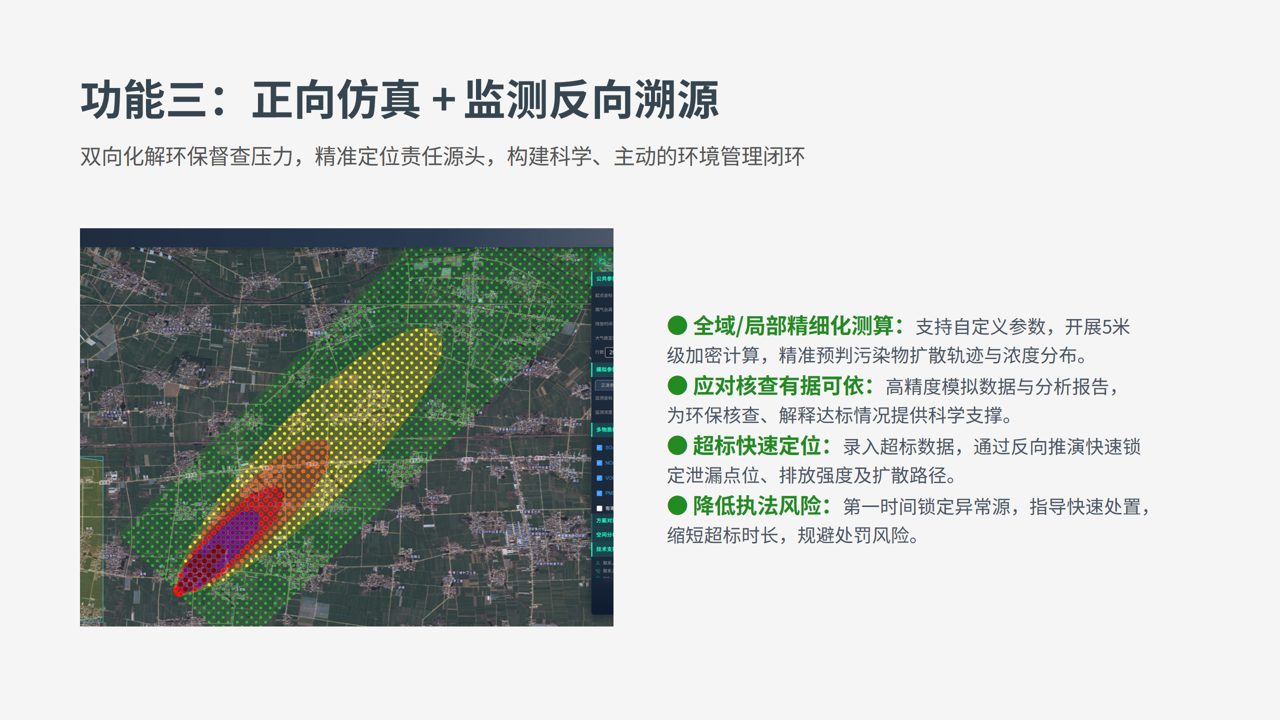

1. 模拟计算模块（核心基础）

• 正演模拟 (F-01)：输入污染源、气象、网格参数，输出浓度格点 + 等值面 GeoJSON 数据，6 级浓度着色。

• 反演模拟 (F-02)：输入监测点位浓度，自动反推污染源强，再正向输出扩散分布。

• 地图交互辅助：地图拾取污染源 / 监测点坐标、一键定位污染源至地图 14.2 缩放层级。

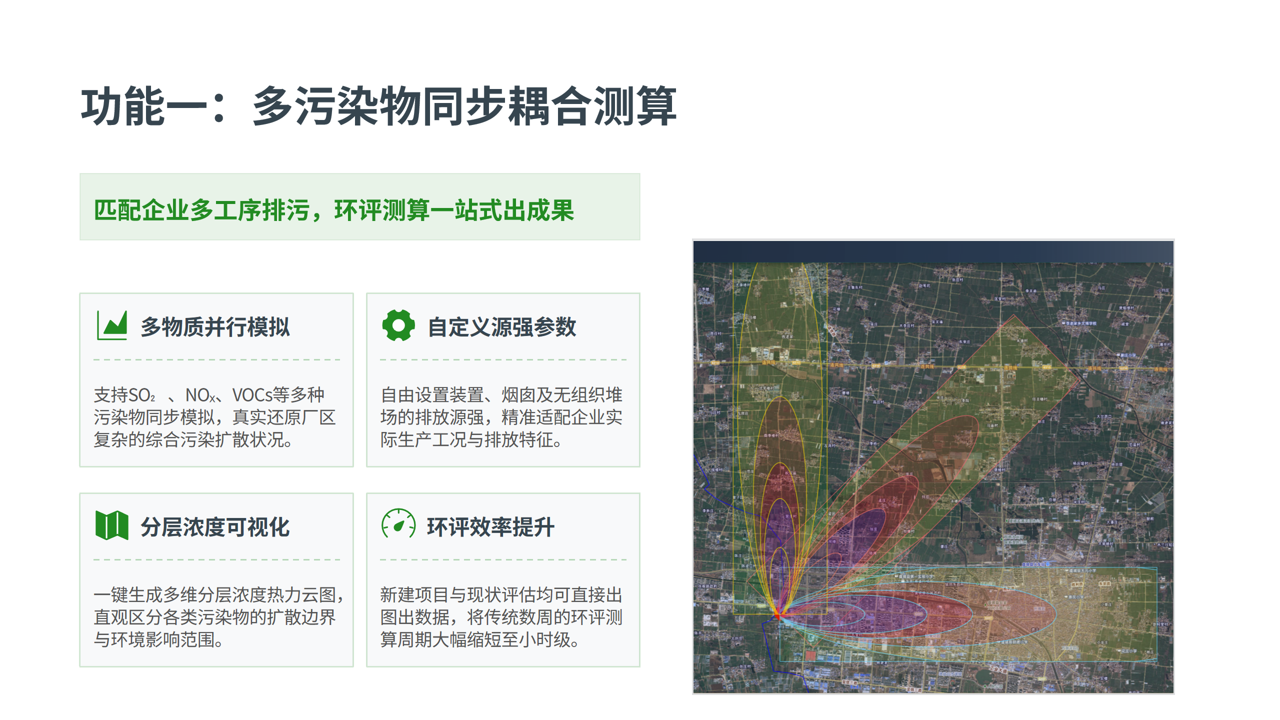

2. 多物质模拟模块

• 支持 SO₂、NOx、VOCs、PM2.5、有毒有害气体同步并行模拟，每种污染物独立图层管理。

• 内置 6 档浓度分级配色方案，图层透明度、圆点大小随浓度提升，图例可一键控制图层显隐。

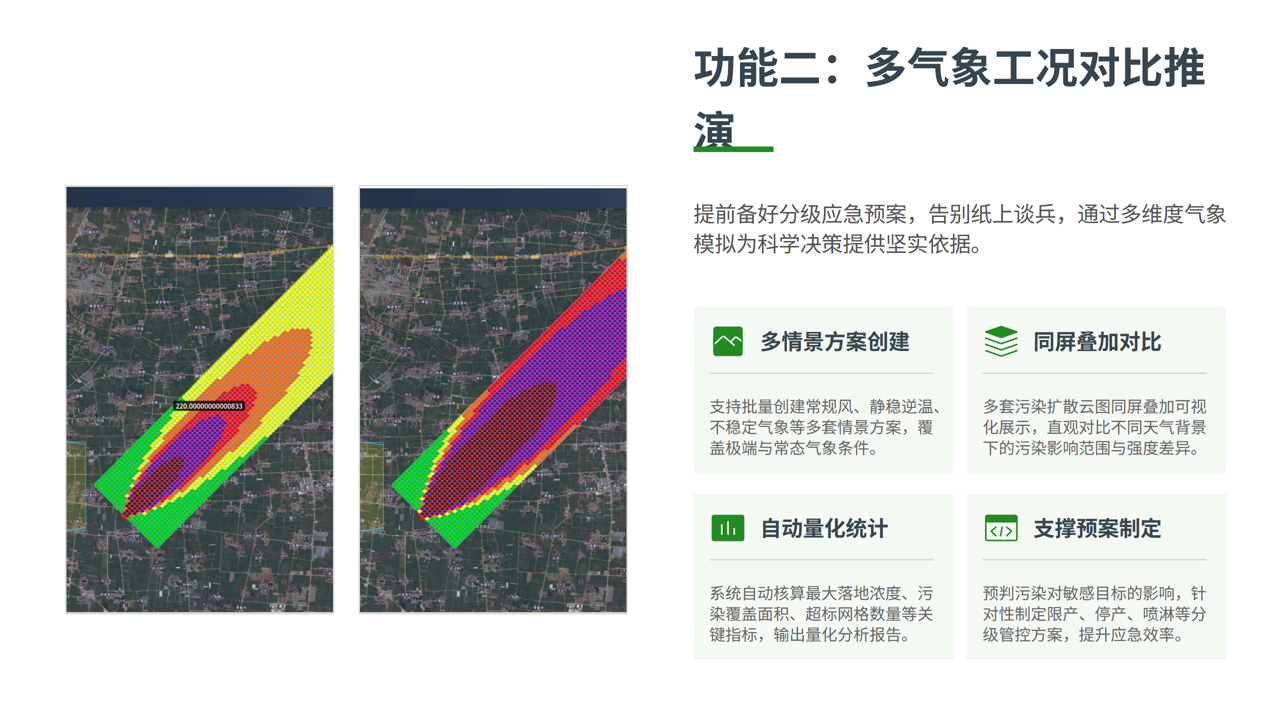

3. 方案对比模块

• 支持自定义多套应急方案，独立配置风向、大气稳定度、源强系数，系统自动分配区分色。

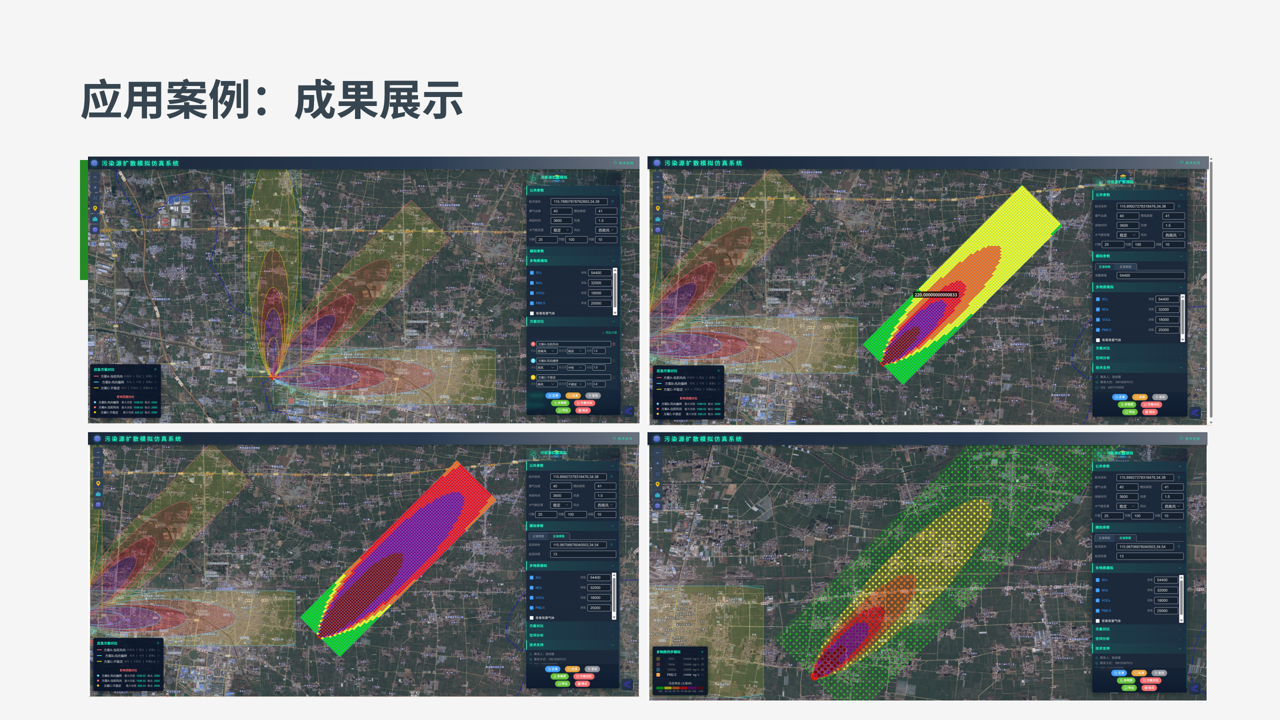

• 多方案图层同步叠加展示，自动统计各方案最大浓度、扩散网格数量，直观对比污染影响范围。

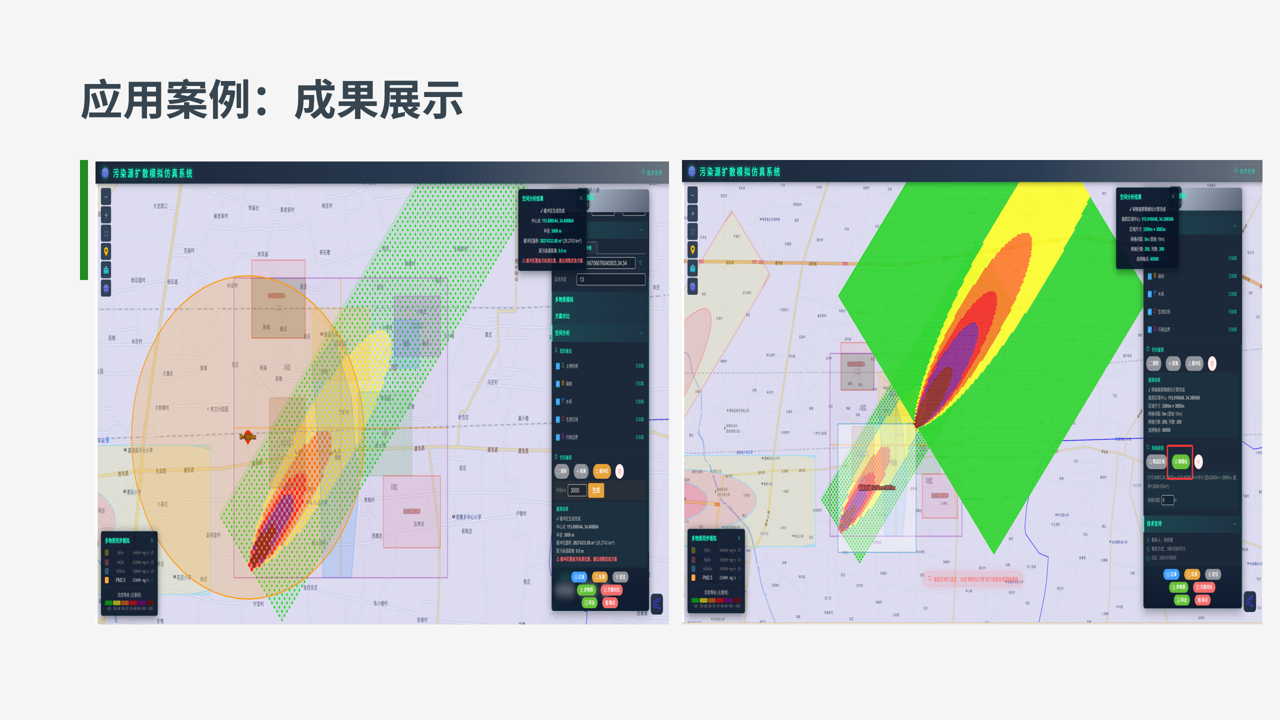

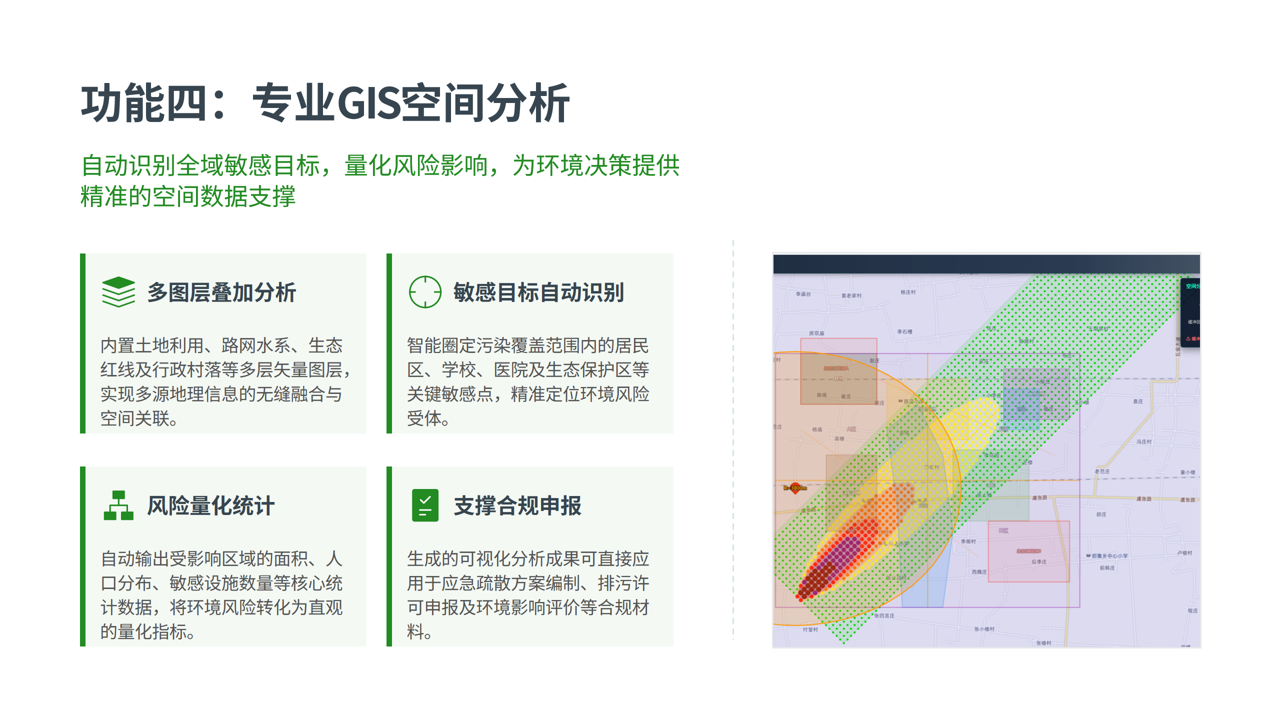

4. 空间分析模块（辅助决策增强功能）

1. 图层叠加：加载土地利用、路网、水系、生态红线、行政边界等参考图层；

2. 量算工具：多边形面积、折线距离球面精准测算，结果同步标注地图；

3. 缓冲区分析：以点位生成圆形缓冲区，自动判断是否覆盖污染源并告警；

4. 网格精细化裁剪：框选局部区域，缩小网格间距重算，输出高精度局部污染数据；

5. 一键清除所有量测、缓冲区、裁剪图层。

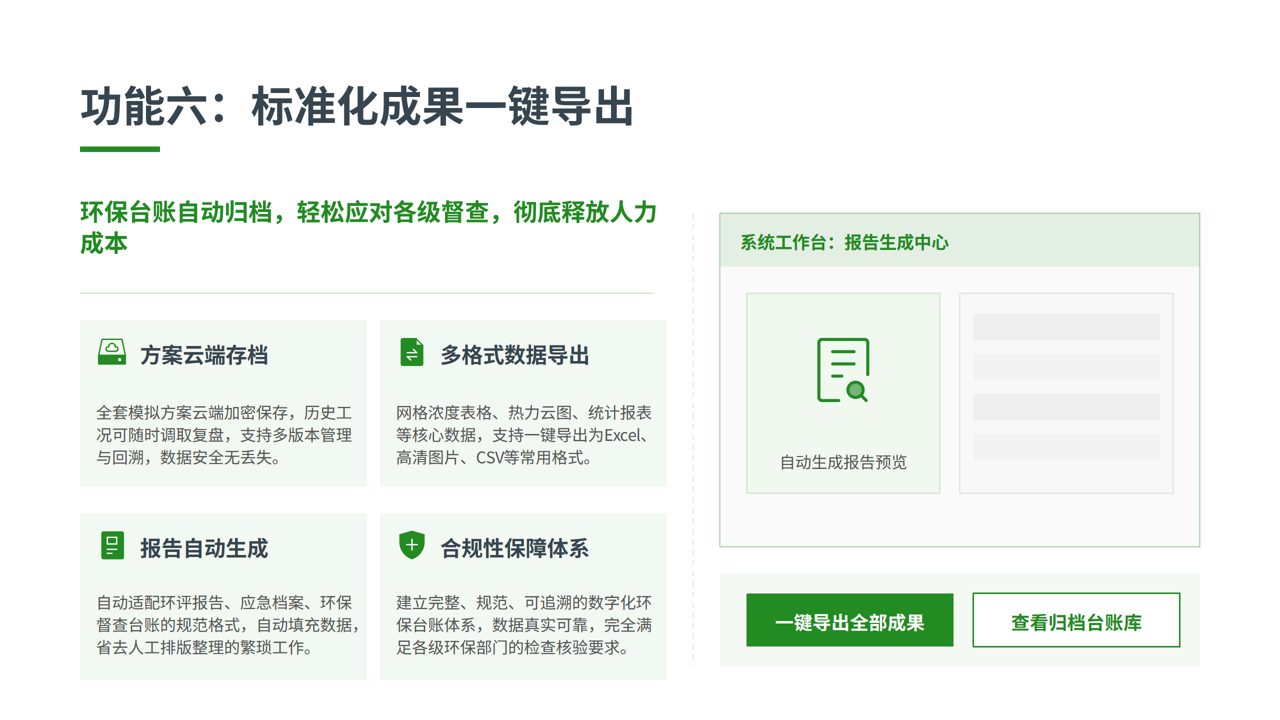

5. 数据管理与导出模块

• 格点数据表格查看：展示经纬度、浓度，支持排序、浓度分级标色、统计总格点数；

• 导出能力：UTF-8 编码 CSV 格点文件、带模拟图表与 TOP20 浓度数据的 PNG 地图图片。

6. 地图基础 GIS 能力

天地图底图切换、图层显隐 / 透明度调节、鼠标悬浮浓度提示、地图要素点击查询、缩放 / 定位基础控件。

7. 页面交互面板

右侧可折叠参数配置面板，分 6 大折叠分区；顶部系统标题栏、左侧 GIS 工具栏，统一深色科技 UI 风格。

三、关键配套资源

1. 后端 API：4 个 GET 接口，分别负责正演 / 反演的格点、等值面数据计算；

2. 前端核心组件：主地图组件、参数面板、图层管理、悬浮 / 点击弹窗、GIS 工具条；

3. 内置默认参数：预设污染源坐标、排放高度、风速风向、大气稳定度、网格尺寸、缓冲区半径等全套初始数值。

四、五大标准业务流程

1. 正演模拟：填写污染源气象参数→提交计算→后端高斯模型运算→地图渲染浓度等值面；

2. 反演模拟：录入监测点浓度→后端反算源强→正向生成污染扩散图层；

3. 多物质模拟：勾选污染物并配置源强→并行多物质计算→独立分层渲染；

4. 方案对比：新建多套气象方案→批量运算叠加展示→范围指标对比统计；

5. 空间分析：按需叠加底图 / 执行量测 / 缓冲区 / 局部精细化网格计算，可视化展示分析结果。
