缘由二极管倍压电路的输出电压时域图像怎么画_其他-CSDN问答

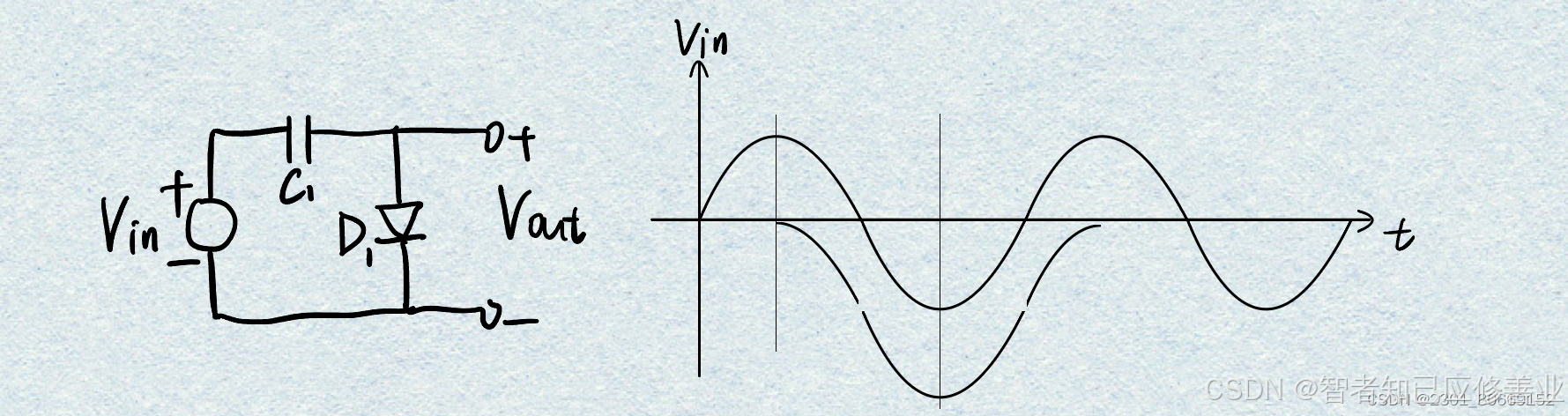

如图所示，输入电压图像是正弦曲线。应该怎么分析呢？

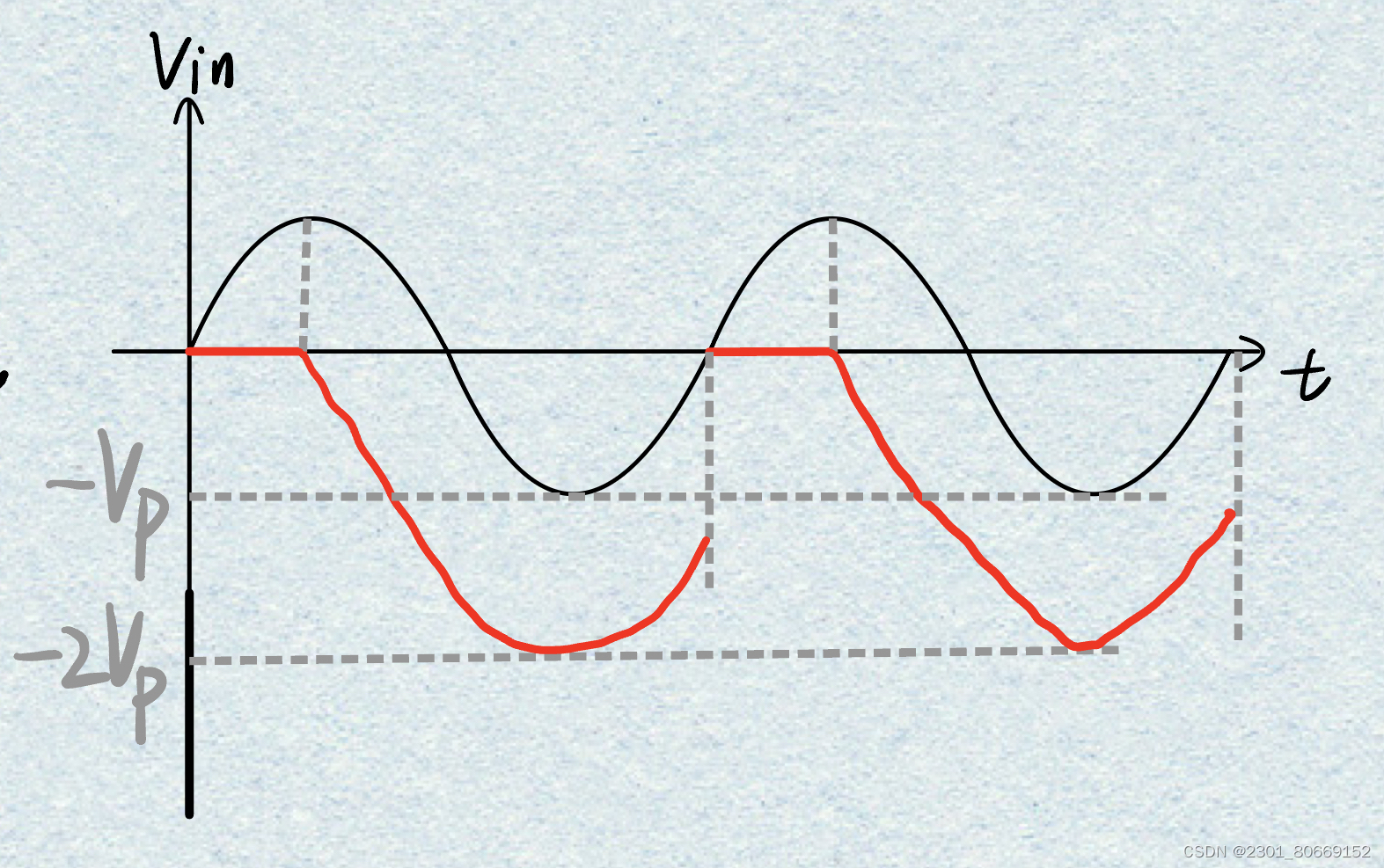

我自己有尝试画一个图：（红色是输出电压）
我画的对吗？

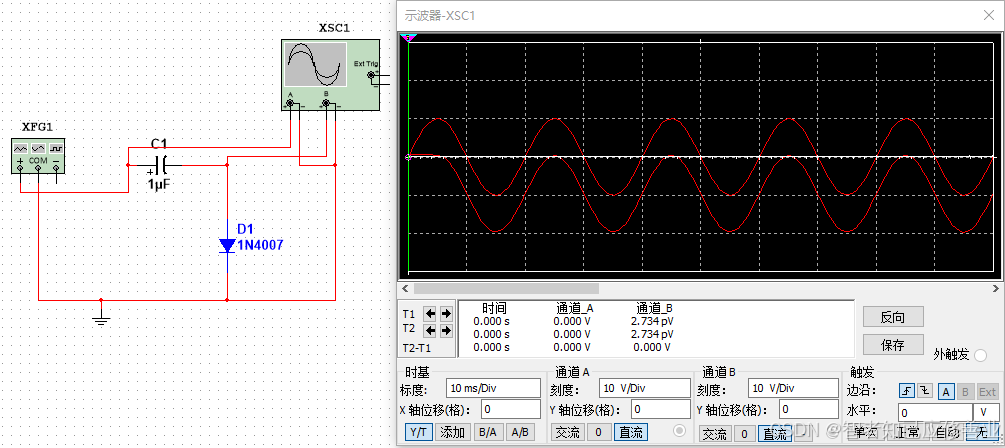

首先二极管压降不到1V因此可以忽略，分析：
从正半周零起由于二极管电压忽略因此可看作是没电压因此图像可以画到正半周的零到峰值是直线；
当正半周从峰值起由于电容器充电结束因此电压叠加画图像为从零起随正半周峰值曲线到零输出负压并延续到延续到负半周的曲线负压叠加变动；
下一个周期正半周由于电容器上已经有电压因此电压叠加为正半周曲线递减到峰值时为零，随后输出峰值到零的曲线，由于电压端取自二极管两端；
因此下一个周期正半周时如上复始，因此，相当于把交流电自90°后把起始点变为零的基础上变动，因此其峰值为直流零点的倍数，而不会出现正电压。
