基于 Spring AI Alibaba 1.1.2.0，实现 Agent 按标准 JSON 格式返回数据，支持 Java POJO 自动映射，提升程序化消费效率

---

一、概述

结构化输出是 Agent 框架中一项重要能力，它允许 Agent 以固定的、可预测的格式（如 JSON）返回数据，而不是自然语言的自由文本。这极大地简化了应用程序对 Agent 输出的解析和处理，尤其适用于数据提取、系统集成、API 对接等场景。

Spring AI Alibaba 通过 ReactAgent.Builder 提供了两种简洁的方式来实现结构化输出，同时框架自动处理 JSON Schema 的生成与注入，开发者只需关注业务逻辑。

本文将通过一个完整的可运行示例，从零开始演示如何配置和使用结构化输出，并特别强调在实际开发中必须处理的异常情况。

---

二、核心概念

2.1 什么是结构化输出？

结构化输出是指 Agent 按照预定义的格式（通常是 JSON）返回数据，该格式可直接映射为 Java 对象（POJO）。与传统的自然语言响应相比，结构化输出具有以下优势：

对比维度	自然语言输出	结构化输出
输出格式	自由文本	固定 JSON 结构
解析方式	正则/字符串处理	直接 JSON 反序列化
类型安全	弱	强（编译期校验）
应用场景	聊天问答	数据提取、系统集成

典型场景 ：从一段描述中提取联系人信息（姓名、邮箱、电话），Agent 直接返回 {"name":"张三","email":"zhangsan@example.com","phone":"123456"}。

2.2 实现方式

Spring AI Alibaba 提供两种实现方式：

方法	说明	推荐度
.outputType(Class<?> type)	传入 Java 类，框架自动生成 JSON Schema	⭐⭐⭐⭐⭐ 强烈推荐
.outputSchema(String schema)	手动传入 JSON Schema 字符串	仅特殊场景

推荐理由 ：outputType 利用 Java 类型信息自动生成 Schema，维护成本低，且编译期即可发现类型错误。

2.3 工作原理

1. 调用前 ：框架通过 BeanOutputConverter 根据 POJO 或手动 Schema 生成 JSON 格式指令，追加到用户消息后。
2. 调用中：模型按指令生成符合 Schema 的 JSON 字符串。
3. 调用后 ：返回的 AssistantMessage.getText() 即为 JSON 字符串，开发者可反序列化为 POJO。

模型兼容性：对于支持原生结构化输出的模型（如 DashScopeChatModel），框架优先使用原生能力；否则回退到 ToolCall 策略。

---

注：

博客：

https://blog.csdn.net/badao_liumang_qizhi

三、完整示例项目

3.1 项目结构

spring-ai-structured-output-demo/
├── pom.xml
├── src/main/
│   ├── java/com/example/ai/
│   │   ├── SpringAiStructuredOutputDemoApplication.java
│   │   ├── config/
│   │   │   └── AgentConfig.java
│   │   ├── controller/
│   │   │   └── StructuredOutputController.java
│   │   ├── service/
│   │   │   └── StructuredOutputService.java
│   │   └── model/
│   │       ├── ContactInfo.java
│   │       └── ProductReview.java
│   └── resources/
│       └── application.yml

3.2 依赖配置（pom.xml）

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0
         https://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>
    <parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</artifactId>
        <version>3.2.5</version>
        <relativePath/>
    </parent>
    <groupId>com.example.ai</groupId>
    <artifactId>spring-ai-structured-output-demo</artifactId>
    <version>1.0.0</version>

    <properties>
        <java.version>17</java.version>
        <spring-ai-alibaba.version>1.1.2.0</spring-ai-alibaba.version>
        <jackson.version>2.17.2</jackson.version>
    </properties>

    <dependencyManagement>
        <dependencies>
            <dependency>
                <groupId>com.fasterxml.jackson</groupId>
                <artifactId>jackson-bom</artifactId>
                <version>${jackson.version}</version>
                <type>pom</type>
                <scope>import</scope>
            </dependency>
        </dependencies>
    </dependencyManagement>

    <repositories>
        <repository>
            <id>spring-milestones</id>
            <name>Spring Milestones</name>
            <url>https://repo.spring.io/milestone</url>
        </repository>
    </repositories>

    <dependencies>
        <!-- Spring Boot Web -->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>

        <!-- Spring AI Alibaba Agent Framework -->
        <dependency>
            <groupId>com.alibaba.cloud.ai</groupId>
            <artifactId>spring-ai-alibaba-agent-framework</artifactId>
            <version>${spring-ai-alibaba.version}</version>
        </dependency>

        <!-- DashScope Starter -->
        <dependency>
            <groupId>com.alibaba.cloud.ai</groupId>
            <artifactId>spring-ai-alibaba-starter-dashscope</artifactId>
            <version>${spring-ai-alibaba.version}</version>
        </dependency>

        <!-- Jackson 相关 -->
        <dependency>
            <groupId>com.fasterxml.jackson.core</groupId>
            <artifactId>jackson-databind</artifactId>
        </dependency>
        <dependency>
            <groupId>com.fasterxml.jackson.core</groupId>
            <artifactId>jackson-core</artifactId>
        </dependency>
        <dependency>
            <groupId>com.fasterxml.jackson.core</groupId>
            <artifactId>jackson-annotations</artifactId>
        </dependency>
    </dependencies>

    <build>
        <plugins>
            <plugin>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-maven-plugin</artifactId>
            </plugin>
        </plugins>
    </build>
</project>

注意 ：必须管理 Jackson 版本，避免因版本不一致导致 NoSuchMethodError。

3.3 配置文件（application.yml）

server:
  port: 885

spring:
  ai:
    dashscope:
      api-key: ${DASHSCOPE_API_KEY}
    chat:
      options:
        model: deepseek-v4-flash   # 或 qwen-max

logging:
  level:
    com.alibaba.cloud.ai: debug
    com.example.ai: debug

---

3.4 输出 POJO 定义

简单 POJO（联系人信息）

package com.example.ai.model;

public class ContactInfo {
    private String name;
    private String email;
    private String phone;

    // 无参构造器（Jackson 反序列化必需）
    public ContactInfo() {}

    // 带参构造器（便于测试）
    public ContactInfo(String name, String email, String phone) {
        this.name = name;
        this.email = email;
        this.phone = phone;
    }

    // Getters & Setters
    public String getName() { return name; }
    public void setName(String name) { this.name = name; }
    public String getEmail() { return email; }
    public void setEmail(String email) { this.email = email; }
    public String getPhone() { return phone; }
    public void setPhone(String phone) { this.phone = phone; }

    @Override
    public String toString() {
        return "ContactInfo{name='" + name + "', email='" + email + "', phone='" + phone + "'}";
    }
}

复杂嵌套 POJO（商品评价）

package com.example.ai.model;

import java.util.Arrays;

public class ProductReview {
    private int rating;
    private String sentiment;          // "positive", "neutral", "negative"
    private String[] keyPoints;
    private ReviewDetails details;

    public ProductReview() {}

    // Getters & Setters 省略，请参考前文

    public static class ReviewDetails {
        private String[] pros;
        private String[] cons;
        private String summary;

        // 无参构造器和 getter/setter 省略
    }

    @Override
    public String toString() {
        return "ProductReview{rating=" + rating + ", sentiment='" + sentiment +
               "', keyPoints=" + Arrays.toString(keyPoints) + ", details=" + details + "}";
    }
}

---

3.5 Agent 配置类（AgentConfig.java）

package com.example.ai.config;

import com.alibaba.cloud.ai.graph.agent.ReactAgent;
import com.alibaba.cloud.ai.graph.checkpoint.savers.MemorySaver;
import com.example.ai.model.ContactInfo;
import com.example.ai.model.ProductReview;
import org.springframework.ai.chat.model.ChatModel;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;

@Configuration
public class AgentConfig {

    /**
     * 方式一：使用 outputType（推荐）
     */
    @Bean
    public ReactAgent contactAgent(ChatModel chatModel) {
        return ReactAgent.builder()
                .name("contact_extractor")
                .model(chatModel)
                .outputType(ContactInfo.class)
                .saver(new MemorySaver())
                .build();
    }

    /**
     * 方式二：使用 outputSchema（高级自定义）
     * 使用 BeanOutputConverter 从 POJO 自动生成 Schema
     */
    @Bean
    public ReactAgent reviewAgent(ChatModel chatModel) {
        org.springframework.ai.converter.BeanOutputConverter<ProductReview> converter =
                new org.springframework.ai.converter.BeanOutputConverter<>(ProductReview.class);
        String schema = converter.getFormat();

        return ReactAgent.builder()
                .name("review_analyzer")
                .model(chatModel)
                .outputSchema(schema)
                .saver(new MemorySaver())
                .build();
    }
}

---

3.6 Service 层（含异常处理）

关键点 ：reactAgent.call(...) 可能抛出 GraphRunnerException，必须捕获并进行妥善处理。

package com.example.ai.service;

import com.alibaba.cloud.ai.graph.RunnableConfig;
import com.alibaba.cloud.ai.graph.agent.ReactAgent;
import com.alibaba.cloud.ai.graph.exception.GraphRunnerException;
import com.example.ai.model.ContactInfo;
import com.example.ai.model.ProductReview;
import com.fasterxml.jackson.databind.ObjectMapper;
import org.springframework.ai.chat.messages.AssistantMessage;
import org.springframework.stereotype.Service;

@Service
public class StructuredOutputService {

    private final ReactAgent contactAgent;
    private final ReactAgent reviewAgent;
    private final ObjectMapper objectMapper;

    public StructuredOutputService(ReactAgent contactAgent,
                                   ReactAgent reviewAgent,
                                   ObjectMapper objectMapper) {
        this.contactAgent = contactAgent;
        this.reviewAgent = reviewAgent;
        this.objectMapper = objectMapper;
    }

    /**
     * 提取联系人信息（使用 outputType）
     */
    public ContactInfo extractContact(String text, String sessionId) {
        RunnableConfig config = RunnableConfig.builder()
                .threadId(sessionId)
                .build();

        AssistantMessage response = null;
        try {
            response = contactAgent.call(text, config);
        } catch (GraphRunnerException e) {
            // 捕获 Agent 执行异常，转换为业务异常
            throw new RuntimeException("Agent 执行失败: " + e.getMessage(), e);
        }

        String json = response.getText();
        System.out.println("原始 JSON 响应: " + json);

        try {
            return objectMapper.readValue(json, ContactInfo.class);
        } catch (Exception e) {
            throw new RuntimeException("解析结构化输出失败，原始 JSON: " + json, e);
        }
    }

    /**
     * 分析商品评价（使用 outputSchema）
     */
    public ProductReview analyzeReview(String reviewText, String sessionId) {
        RunnableConfig config = RunnableConfig.builder()
                .threadId(sessionId)
                .build();

        String prompt = "请分析以下商品评价，提取评分、情感倾向、关键点和详细优缺点：\n" + reviewText;
        AssistantMessage response = null;
        try {
            response = reviewAgent.call(prompt, config);
        } catch (GraphRunnerException e) {
            throw new RuntimeException("Agent 执行失败: " + e.getMessage(), e);
        }

        String json = response.getText();
        System.out.println("原始 JSON 响应: " + json);

        try {
            return objectMapper.readValue(json, ProductReview.class);
        } catch (Exception e) {
            throw new RuntimeException("解析结构化输出失败，原始 JSON: " + json, e);
        }
    }

    /**
     * 直接获取原始 JSON 字符串（不反序列化）
     */
    public String extractContactRaw(String text, String sessionId) {
        RunnableConfig config = RunnableConfig.builder()
                .threadId(sessionId)
                .build();

        AssistantMessage response = null;
        try {
            response = contactAgent.call(text, config);
        } catch (GraphRunnerException e) {
            throw new RuntimeException("Agent 执行失败: " + e.getMessage(), e);
        }
        return response.getText();
    }
}

为什么要捕获 GraphRunnerException？

ReactAgent.call() 方法在 Agent 执行过程中可能因多种原因失败（如模型调用超时、工具执行错误、状态保存失败等），如果不捕获，异常将向上传播导致接口返回 500。通过捕获并转换为业务异常，可以更好地控制错误响应。

---

3.7 Controller 层

package com.example.ai.controller;

import com.example.ai.model.ContactInfo;
import com.example.ai.model.ProductReview;
import com.example.ai.service.StructuredOutputService;
import org.springframework.web.bind.annotation.*;

import java.util.Map;

@RestController
@RequestMapping("/api/structured")
public class StructuredOutputController {

    private final StructuredOutputService service;

    public StructuredOutputController(StructuredOutputService service) {
        this.service = service;
    }

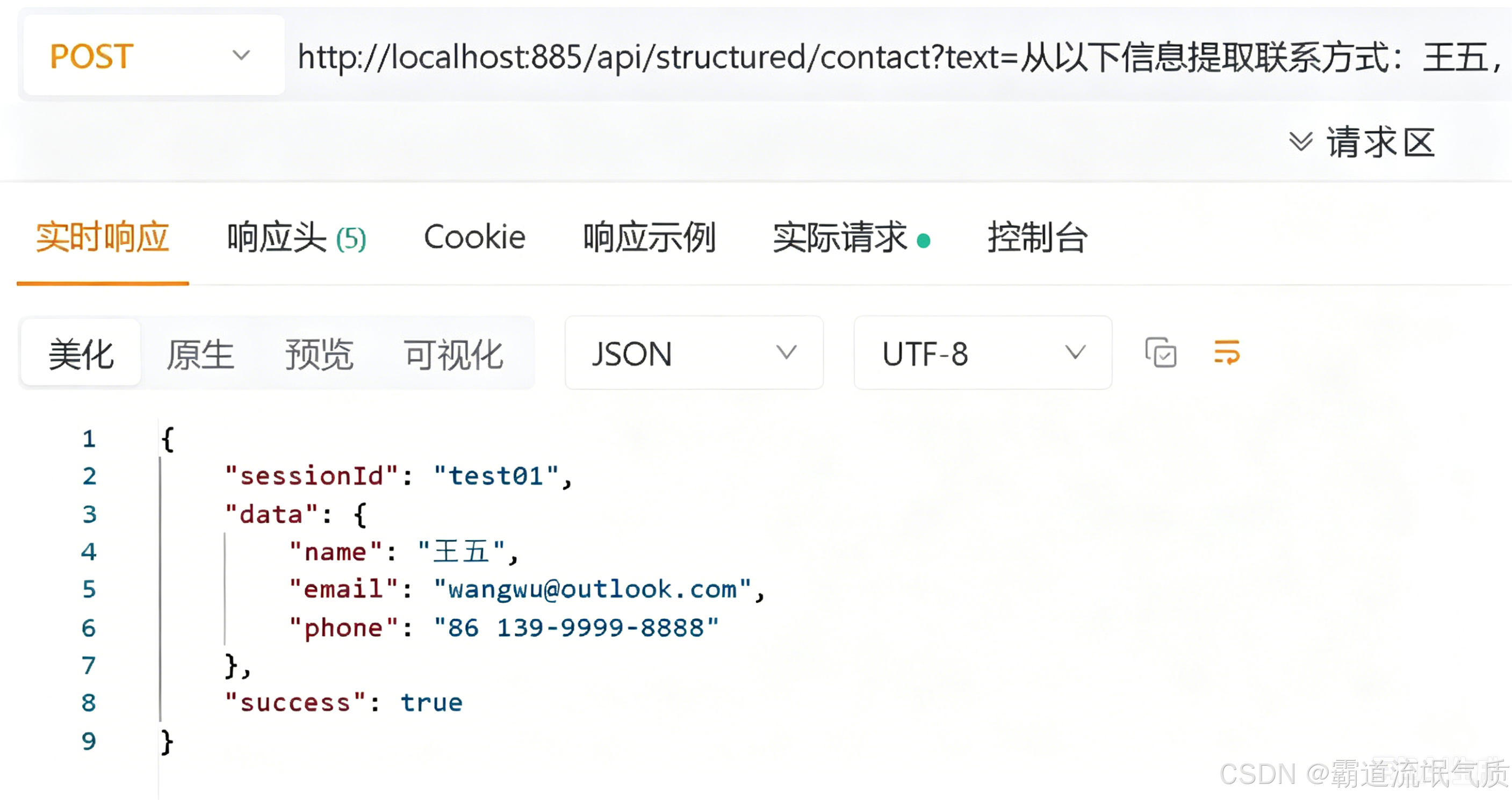

    @PostMapping("/contact")
    public Map<String, Object> extractContact(
            @RequestParam String text,
            @RequestParam(required = false, defaultValue = "default") String sessionId) {
        ContactInfo contact = service.extractContact(text, sessionId);
        return Map.of("success", true, "data", contact, "sessionId", sessionId);
    }

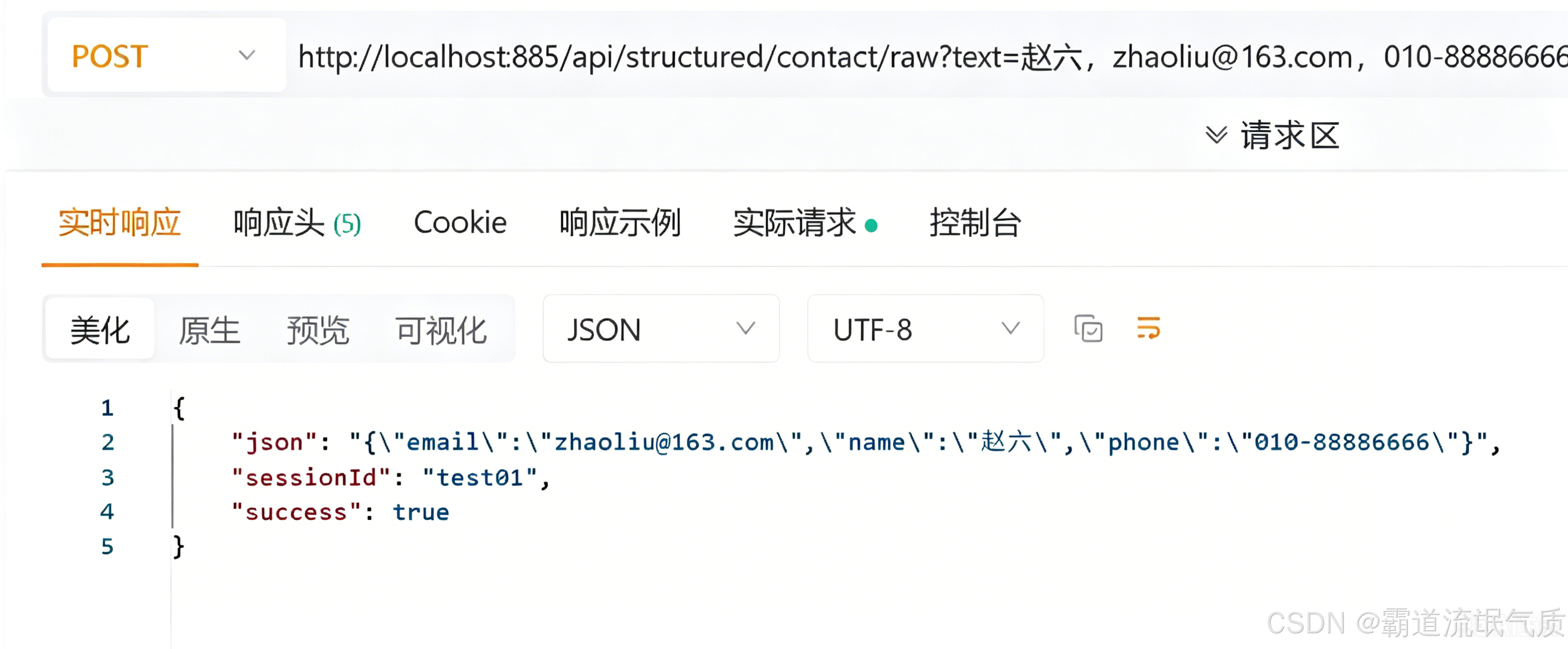

    @PostMapping("/contact/raw")
    public Map<String, Object> extractContactRaw(
            @RequestParam String text,
            @RequestParam(required = false, defaultValue = "default") String sessionId) {
        String json = service.extractContactRaw(text, sessionId);
        return Map.of("success", true, "json", json, "sessionId", sessionId);
    }

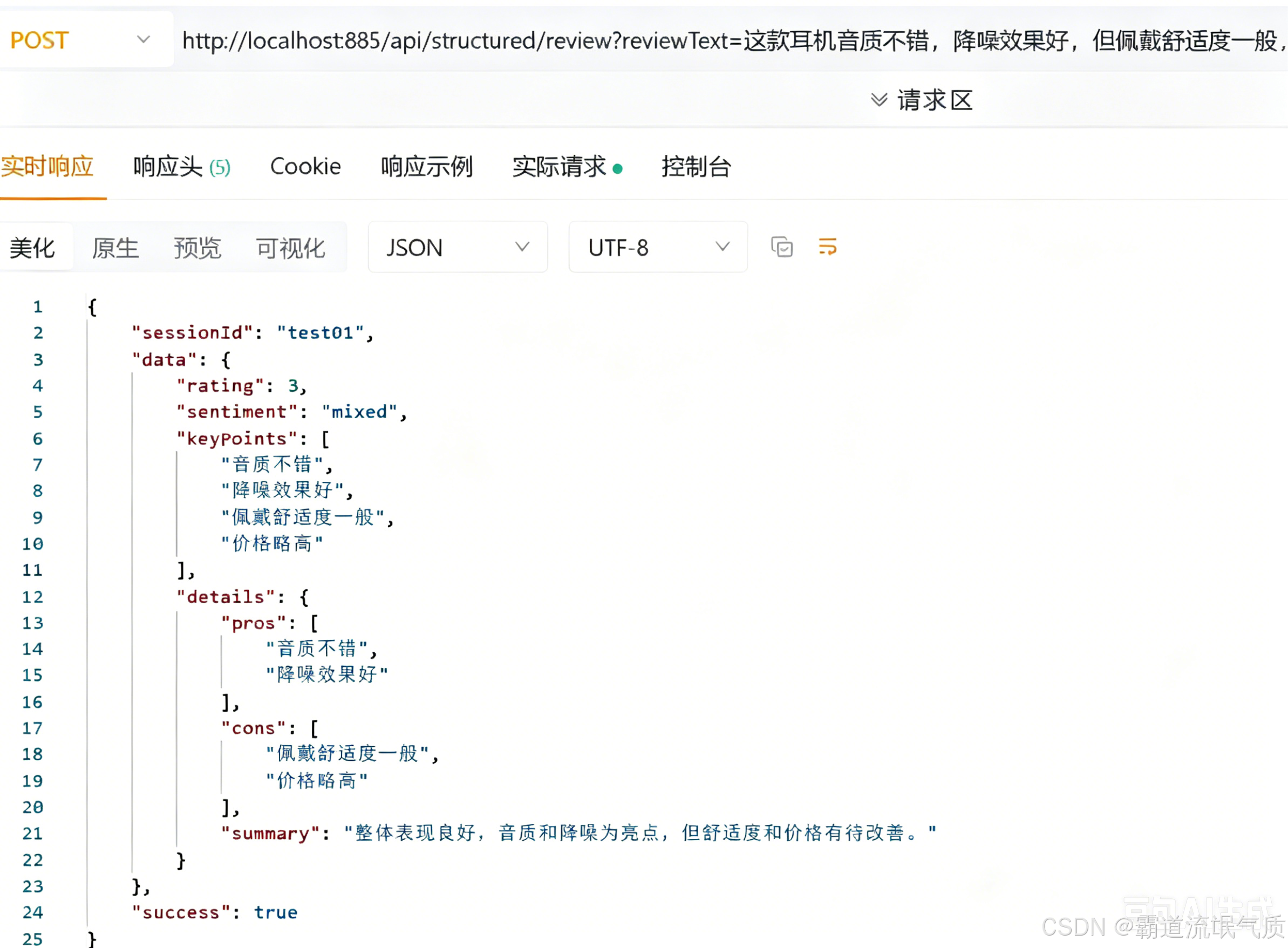

    @PostMapping("/review")
    public Map<String, Object> analyzeReview(
            @RequestParam String reviewText,
            @RequestParam(required = false, defaultValue = "default") String sessionId) {
        ProductReview review = service.analyzeReview(reviewText, sessionId);
        return Map.of("success", true, "data", review, "sessionId", sessionId);
    }
}

---

3.8 启动类

package com.example.ai;

import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;

@SpringBootApplication
public class StructuredOutputDemoApplication {
    public static void main(String[] args) {
        SpringApplication.run(StructuredOutputDemoApplication.class, args);
    }
}

---

四、测试与验证

4.1 启动应用

确保环境变量 DASHSCOPE_API_KEY 已设置，运行：

mvn spring-boot:run

4.2 测试联系人提取（返回 POJO）

curl -X POST "http://localhost:885/api/structured/contact?text=从以下信息提取联系方式：王五，wangwu@outlook.com，+86 139-9999-8888&sessionId=test01"

预期响应：

{
  "success": true,
  "data": {
    "name": "王五",
    "email": "wangwu@outlook.com",
    "phone": "+86 139-9999-8888"
  },
  "sessionId": "test01"
}

4.3 测试原始 JSON 输出

curl -X POST "http://localhost:885/api/structured/contact/raw?text=赵六，zhaoliu@163.com，010-88886666&sessionId=test01"

预期响应：

{
  "success": true,
  "json": "{\"name\":\"赵六\",\"email\":\"zhaoliu@163.com\",\"phone\":\"010-88886666\"}",
  "sessionId": "test01"
}

4.4 测试商品评价分析

curl -X POST "http://localhost:885/api/structured/review?reviewText=这款耳机音质不错，降噪效果好，但佩戴舒适度一般，价格略高。&sessionId=test01"

预期响应（结构示例）：

{
  "success": true,
  "data": {
    "rating": 4,
    "sentiment": "positive",
    "keyPoints": ["音质不错", "降噪效果好", "佩戴舒适度一般", "价格略高"],
    "details": {
      "pros": ["音质不错", "降噪效果好"],
      "cons": ["佩戴舒适度一般", "价格略高"],
      "summary": "整体满意，舒适度和价格有改进空间"
    }
  },
  "sessionId": "test01"
}

4.5 查看日志

控制台会输出 DEBUG 信息，包括 Agent 追加的 Schema 指令以及模型返回的原始 JSON，便于调试。

---

五、异常处理最佳实践

在 Service 层捕获 GraphRunnerException 并转换为业务异常，可以避免底层异常暴露给前端，同时便于统一错误处理。

异常类型	处理方式
GraphRunnerException	记录日志，转换为业务异常（如 RuntimeException）
JsonProcessingException	记录原始 JSON，抛出解析异常
其他未预期异常	记录错误信息，返回通用错误码

建议在 Controller 层使用 @ControllerAdvice 统一处理异常，返回友好的错误 JSON。

---

六、选择 outputType 还是 outputSchema？

场景	推荐方式	原因
标准业务对象（联系人、订单）	outputType	类型安全，维护成本低
复杂嵌套对象	outputType	自动生成完整 Schema
需要自定义字段描述	outputSchema	可精细控制每个字段
快速原型开发	outputType	只需定义 POJO
无法定义 Java 类型（纯动态 JSON）	outputSchema	灵活

结论 ：绝大多数情况使用 outputType 即可。

---

七、总结

• 结构化输出：让 Agent 按固定 JSON 格式返回数据，方便程序化消费。
• 两种方式 ：outputType（推荐）和 outputSchema。
• 核心机制 ：BeanOutputConverter 自动生成 JSON Schema 并注入到提示中。
• 异常处理 ：务必捕获 GraphRunnerException，确保应用健壮性。
• 测试验证：通过 REST API 直观验证结构化输出效果。

通过本文，你已经掌握了如何在 Spring AI Alibaba 中使用结构化输出，并能够应用到实际项目中，提升 Agent 与业务系统的集成效率。

---

参考资源：

• Structured Output 官方文档
• Spring AI Alibaba GitHub
• DashScope API 文档
