Arm的Debug机制

一、调试类型

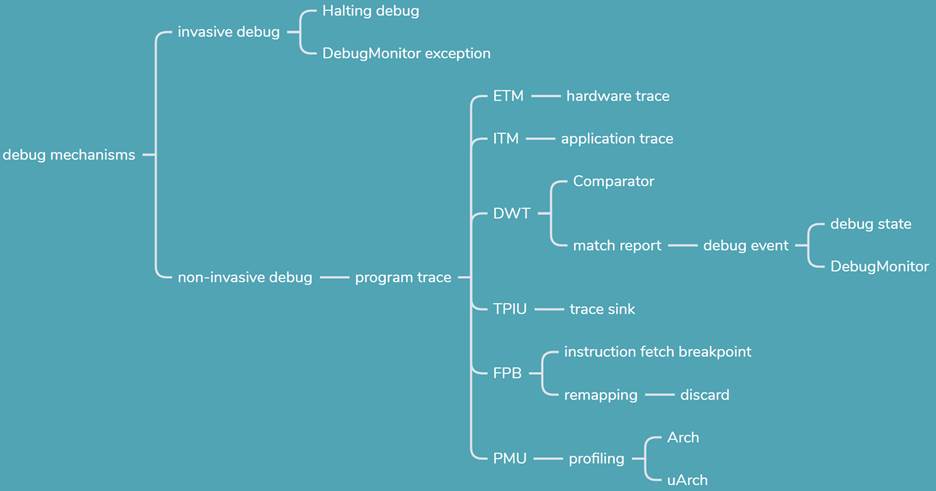

Debug按侵入性（invasive）可以分为两大类：

• 侵入式调试（Invasive Debug ）：暂停处理器执行，干预程序运行，包括停机调试（Halting Debug）和调试监控异常（DebugMonitor Exception）两种模式。
• 非侵入式调试（Non-invasive Debug ）：不中断程序运行，仅采集运行数据，包括指令跟踪、数据跟踪、性能统计三类。

Halting Debug 会使PE进入halt状态，也就是处于Debug state 。当PE没有处于halt状态，它就处于Non-debug state。Halting Debug下，调试器可通过调试接口读写通用寄存器、特殊寄存器、内存与外部资源，支持断点、单步、变量查看等经典在线调试操作，是常规IDE调试的底层基础。当PE处于Debug state时：

• PE停止从PC指示的位置执行指令，而是由外部调试接口控制；
• PE不会服务任何中断；

以下几个行为可以使PE退出debug state：

• 当调试器将0写入DHCSR.C_HALT；
• 接收到外部restart请求；
• Warm reset；

DebugMonitor Exception会进入异常，由软件异常处理程序完成调试交互，适合实时性要求高、外设不能暂停的场景，在不冻结系统的前提下完成调试动作。

Embedded Trace Macrocell (ETM)、Instrumentation Trace Macrocell (ITM)、Data Watchpoint and Trace (DWT) Unit、Performance Monitoring Unit (PMU)可用于生成trace数据。

二、调试资源

在System Address Map中，debug资源位于Private Peripheral Bus (PPB)区域。除了SCS中的资源外，每个debug组件占用固定的4KB地址区域。SCS中的debug资源有：

• Debug Control Block (DCB)
• 在System Control Block (SCB)中的Debug controls

SCB的debug功能包括：

• 两个处理程序相关的标志位ICSR.ISRPREEMPT和ICSR.ISRPENDING：
• DFSR寄存器；

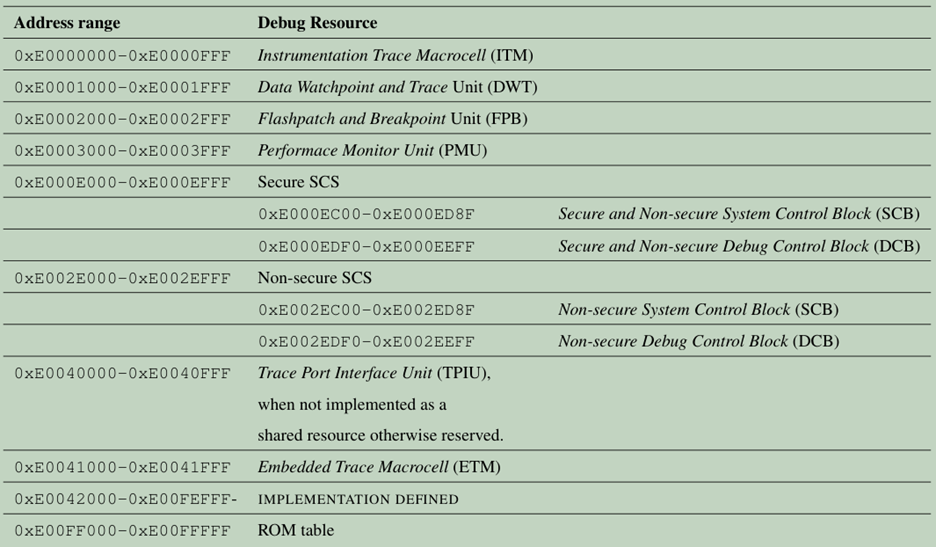

Debug 资源的地址分布如下：

上图中最后一个是ROM table的地址空间，调试器通过读取 ROM 表自动识别芯片内所有调试模块（DWT/ITM/ETM/CTI 等）的基地址与类型，实现通用工具适配。

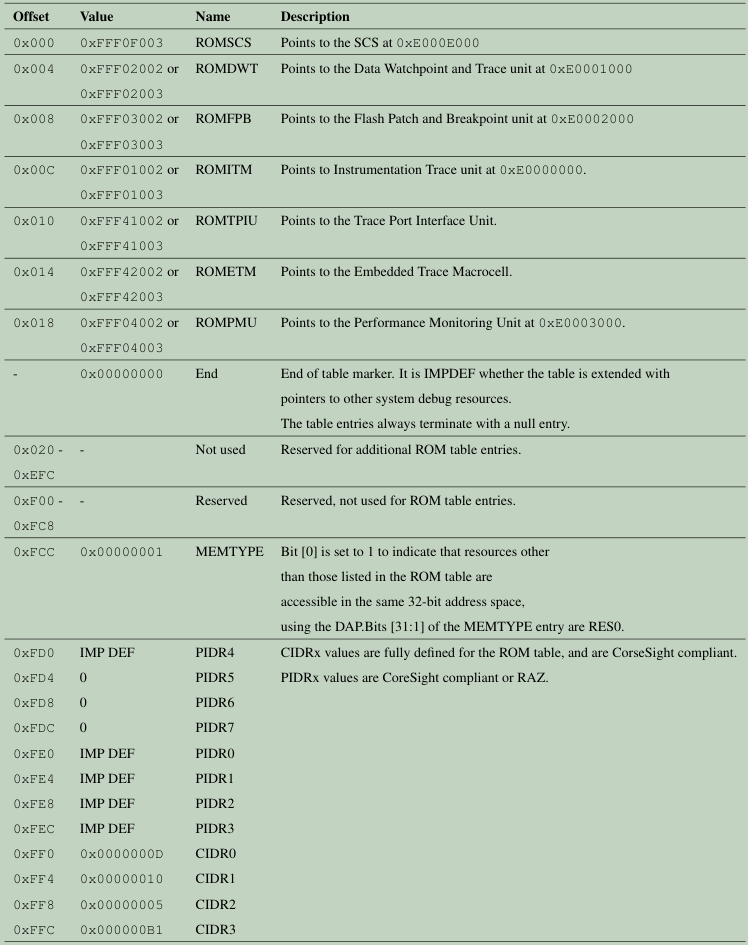

ROM table是一个表项，它提供了一种机制来标识实现所支持的debug基础结构。ROM table指示实现的调试组件有哪些，以及这些组件在内存映射中的位置。ROM table的格式如下：

三、调试安全认证

Debug authentication interface提供了4个伪函数：

• ExternalInvasiveDebugEnabled().
• ExternalSecureInvasiveDebugEnabled().
• ExternalNoninvasiveDebugEnabled().
• ExternalSecureNoninvasiveDebugEnabled().

对于使用CoreSight信号DBGEN、NIDEN、SPIDEN和SPNIDEN的实现来说：

• 如果ExternalInvasiveDebugEnabled()为真，那么DBGEN为1；
• 如果ExternalSecureInvasiveDebugEnabled()为真，那么DBGEN和SPIDEN都为1；
• 如果ExternalNoninvasiveDebugEnabled()为真，那么NIDEN或DBGEN为1；
• 如果ExternalSecureNoninvasiveDebugEnabled()为真，那么以下使用以下两者条件：
  • NIDEN或DBGEN为1；
  • SPNIDEN或SPIDEN为1；

配合 TrustZone 安全扩展，对调试权限做分级管控，防止非授权调试泄露安全域数据：

• Halting debug认证：控制外部调试器能否让内核进入hating状态；
• Non-invasive debug认证：控制trace、profiling等non-invasive功能的访问权限；
• DebugMonitor exception认证：控制DebugMonitor exception的触发权限；
• DAP access权限：配置调试访问端口（DAP）对安全 / 非安全地址空间的访问边界。当HaltingDebugAllowed()为TRUE时，外部调试器可以通过DAP向整个物理地址空间发出请求。DAUTHCTRL.UIDAPEN指示软件允许外部调试器通过DAP对所选PPB寄存器进行非特权访问。

四、调试事件

由于调试原因而触发的事件称为debug event，它们定义所有可触发debug行为的硬件事件，是断点、单步等功能的底层依据。Debug event会使PE发生以下情况之一：

• 如果Halting debug实现且启用了，那么会进入Debug state；
• DebugMonitor exception发生；
• 产生HardFault exception；
• Lockup；

上面两种通常是debug event想要触发来进行调试PE的。下面两种是可能debug event无法正常处理而产生的，比如：当PE既不能进入Halting debug也不能产生DebugMonitor exception时，这时候执行BKPT指令就会进入下面两种情况的了。

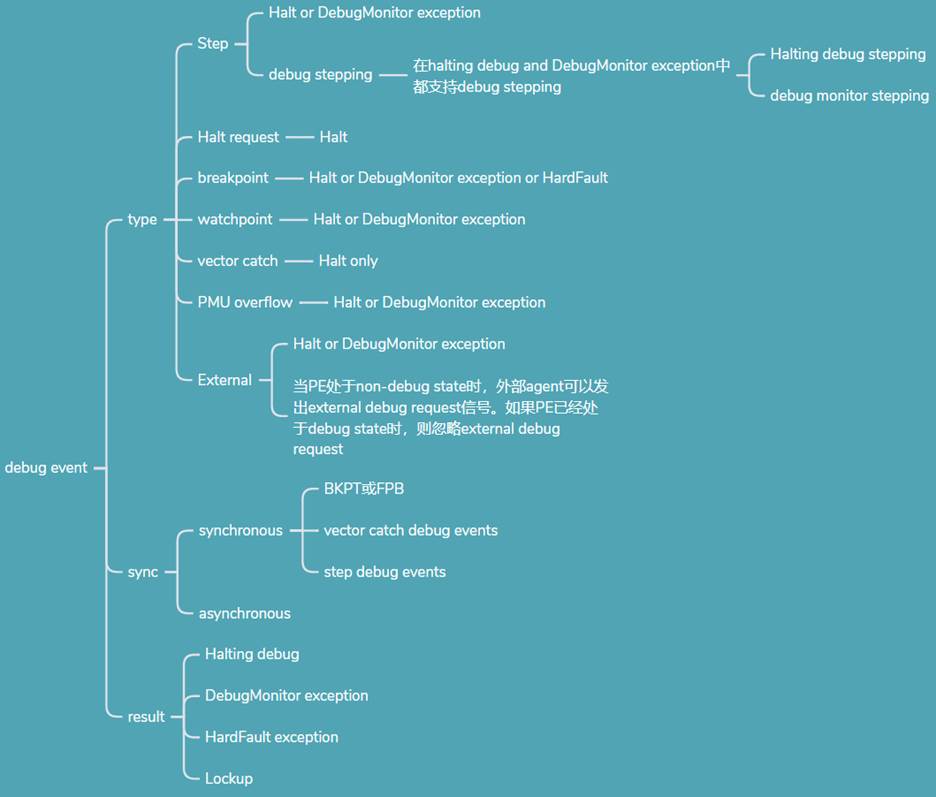

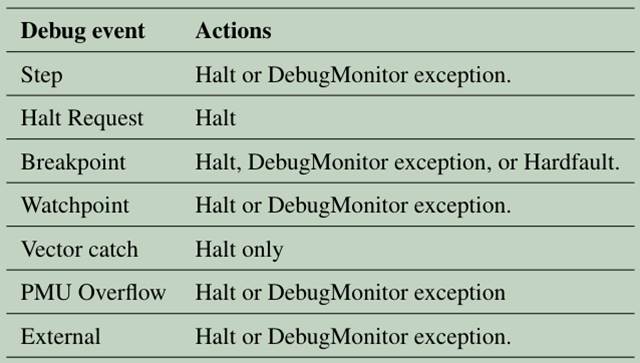

debug event如下所示：

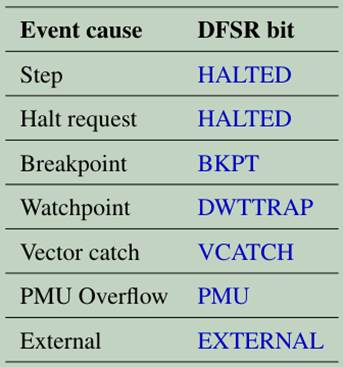

这些event导致PE halt或产生DebugMonitor exception时，会更新DFSR寄存器中对应的bit，这些bit是通过写1来清理的。下表显示了为每个debug event设置的位。

Debug events可以是synchronous或是asynchronous。Synchronous的debug events有：

• 由BKPT指令的执行或FPB中的匹配引起的breakpoint debug events。
• Vector catch debug events，由一个或多个DEMCRVC_*位被设置为1引起的，PE进入相应的异常。
• Step debug events，由DHCSR.C_STEP或DEMCR.MON_STEP引起。

一条指令可以生成多个synchronous debug events。synchronous debug events与生成它们的指令相关联，并被采用而不是执行该指令。PE不会生成任何其他可能由于执行指令而发生的synchronous exception或debug event。

4.1 Debug stepping

Armv8-M体系结构在halting debug和DebugMonitor exception中都支持debug stepping。

• Halting debug stepping：调试器可以使用halting debug stepping退出调试状态，执行单个指令，然后重新进入调试状态。
• debug monitor stepping：调试器可以使用debug monitor stepping从DebugMonitor异常处理程序返回，执行单个指令，然后重新进入DebugMonitor异常处理程序。

Step debug event发生在被stepped的指令之后的指令上。这意味着event的优先级适用于后续指令的任何其他exception或debug events，而不是正在执行的指令。

4.2 Vector catch

Vector catch是生成debug event并在进入特定exception处理程序或复位时进入debug状态的机制。Vector catching只支持halting debug，用于异常入口调试；

4.3 Breakpoint instructions

BKPT指令，软件断点指令，执行 BKPT 时触发调试事件，是软件断点的硬件基础。

4.4 External debug request

当PE处于non-debug state时，外部agent可以发出外部debug请求的信号。外部调试请求可能触发debug event，导致以下两种情况：

• 进入debug state。
• 如果Main extension被实现，DebugMonitor异常。

PE处于debug state时，忽略外部调试请求。

五、调试与跟踪功能组件

调试与跟踪功能组件（Debug and Trace Components）是实现breakpoint、watchpoint、trace输出的实体模块，全部为内存映射寄存器，可通过 DAP 或特权软件配置。

5.1 ITM（Instrumentation Trace Macrocell）

定位：软件插入式跟踪，轻量级非侵入调试

核心功能：

• 支持 32 个stimulus端口，软件通过写寄存器输出调试数据，实现类似 printf 的打印调试；如果ITM实现支持超过32个stimulus端口，则使用分页来指示stimulus端口号。
• 硬件事件跟踪：可上报异常进入 / 退出、PC 采样、数据观察点匹配等硬件事件；
• 时间戳功能：为跟踪数据包添加时间标记，支持时序分析；
• 同步包机制：周期性插入同步帧，保证跟踪数据解析的准确性。

特点：软件可控、开销低，适合应用层日志输出与事件打点。

5.2 DWT（Data Watchpoint and Trace）

定位：数据访问监控 + 基础性能统计

核心功能：

• 地址比较器：实现数据观察点，可配置为监控指令取指、内存读、内存写三类访问，地址匹配时触发调试事件或跟踪包；
• 支持地址范围匹配、数据值匹配（部分实现），满足条件断点、变量监控需求；
• 性能计数器：内置多个硬件计数器，可统计时钟周期、指令执行数、休眠周期、异常次数等，用于代码性能分析；
• 可生成跟踪数据包，将观察点命中事件、采样信息输出到跟踪链路。

特点：通用比较器资源，兼顾数据断点和性能统计。

5.3 ETM（Embedded Trace Macrocell）

定位：全量指令流跟踪，non-invasive程序路径trace，它是Armv8-M架构可选的non-invasive调试特性。

核心功能：

• 实时记录内核执行的全部指令流，支持压缩编码输出，调试器可重构完整程序执行路径；
• 支持触发控制：可配置开始 / 停止跟踪的条件（如地址匹配、外部触发），只捕获关注的代码段；
• 带时间戳标记，支持指令级时序分析；
• 完全non-invasive，不影响程序正常运行时序。

特点：适合排查偶发异常、时序相关问题，是高端调试的核心组件。

5.4 FPB（Flash Patch and Breakpoint）

定位：硬件指令断点 + Flash 在线热补丁

核心功能：

• 硬件指令断点：比较取指地址，匹配时触发断点，无需修改指令，适合 Flash 代码调试；
• Flash 补丁重定向：将指定 Flash 地址的取指 / 读操作，硬件重定向到 RAM 中的替代代码 / 数据，实现不擦写 Flash 的在线补丁；（该功能已废弃）

特点：是 IDE 硬件断点的底层实现，也是 Flash 在线升级 / 修复的硬件基础。

5.5 TPU（Trace Port Interface Unit）

Armv8-M的跟踪端口接口单元（TPIU）支持为来自DWT、ITM和ETM的trace data提供输出路径。TPIU是一个跟踪接收器。TPIU是否支持并行跟踪端口输出是由IMPLEMENTATION定义的。Arm建议TPIU同时提供并行和异步串行端口，以获得与外部捕获设备的最大灵活性。

5.6 PMU（Performance Monitor Unit）

性能监视器扩展描述了一个可选的非侵入性调试组件，它允许识别和计数性能事件。性能监视器扩展的一个实现称为性能监视单元（PMU）。

定位：系统级硬件事件统计，面向性能优化与调优

核心功能：

• 提供多个可编程计数器，可选择统计不同的硬件事件；最多可容纳31个IMPLEMENTATION DEFINED事件计数器（event counter）。每个性能事件计数器是一个16位的通用计数器。通过成对链接计数器，计数器范围可以通过将计数器数量减半来增加。如果实现了PMU，则至少需要2个16位的性能事件计数器和1个32位的cycle计数器。
• 标准化事件编号：规范定义了必选事件和可选事件，包括：
  • 指令执行类：指令提交数、分支指令数、异常次数；
  • 缓存类：指令缓存命中 / 失效、数据缓存命中 / 失效、缓存写回；
  • 总线类：总线访问周期、内存访问等待周期；
  • 调试类：DWT 比较器匹配事件、跟踪外部事件；
• 支持计数器溢出中断，可实现事件阈值告警、周期采样。

意义：为代码性能分析、瓶颈定位提供硬件级准确数据，无需软件插桩。

PMU提供广泛准确和统计上有用的计数信息。为了保持较低的实现和验证成本，计数中的合理程度的不准确性是可以接受的。PMU的常见事件列表如下。event类型有两大类：

Arch：

• Architecture event。这些事件在所有实现中都是相同的。

uArch：

• Microarchitecture event。这些事件在不同的实现中可能有所不同。
