c# solidworks 自动标注折弯9 重新设计面距和选点算法以及升级可视化

https://wwamf.lanzouu.com/iralL3t34eji

用sw官方api的isouter可以筛掉内孔的情况

面用法向和法向位置

不要回退，画不好就改算法，把面上的某条边投影到工程图，只要这条边的向量成投影矩阵不平行于z（不是一个点）就直接select这个棱的中点投影到工程图的坐标

已按你的思路改完，核心变化如下。

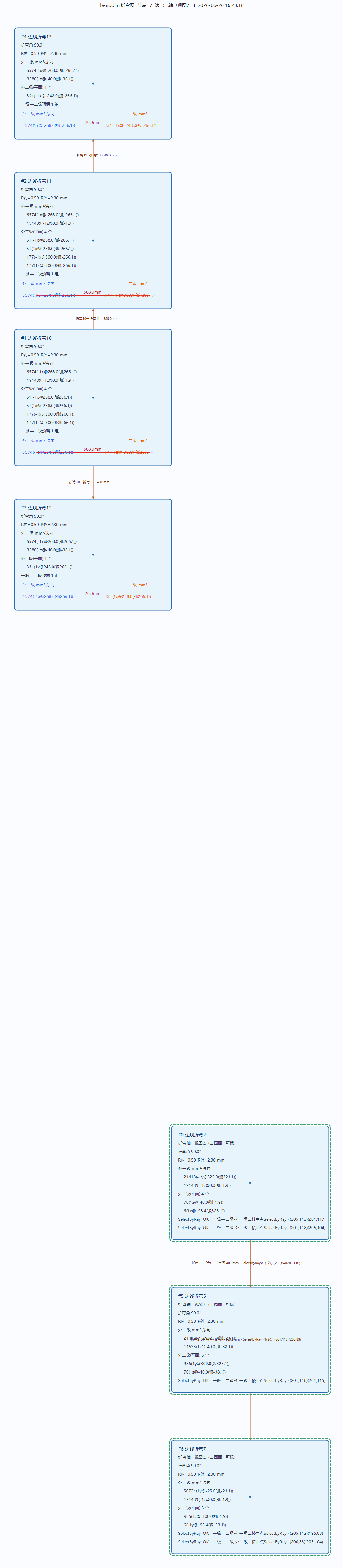

新算法

1. IsEdgeLineVisibleInDrawingView （benddim.geometry.cs）

   棱两端点经 ModelToView 变换到图纸/doc 空间，计算方向 (dx,dy,dz)。

   若 |dx,dy| / |(dx,dy,dz)| ≥ 2%（且 XY 跨度 ≥ 1µm），视为投影为线段 ；否则视为投影为点（方向 ∥ 视图法向 Z）。

2. TrySelectEdgeByProjectedMidpoint （benddim.logging.cs）

   对投影为线的棱：取端点投影中点 (docMidX, docMidY)，单次 SelectByRay(x, y, 0, 0, 0, -1)，不再走 4 种射线策略回退。

3. 选棱优先级 （TrySelectEdgeOnFaceForDimension / 线---线 / ⊥ 替代棱）

   • 先：指定棱投影选点
   • 再：FindVisibleEdge + Select4
   • 仅当指定棱 ∥ 折弯轴且投影为点 时，才换面上 ⊥ 棱（同样走投影/Select4，不再射线穷举）

4. 面点选点 （TrySelectModelPointOnFaceByRay）

   改为 ModelToView 一次投影 + 单次射线，去掉 Z0/图纸XY/变换Z/视图法向 四轮回退。

5. BendDimSelectByRayOnly = false

   恢复可见边 Select4 路径。

编译

已编译并部署 slot 20260626162610173。在 SW 里重载插件后再跑折弯标注，观察：

• Ray 调试点应从 532 次 降到「每棱最多 1 次投影射线 + 少量 Select4」
• 节点间不再对同一图纸坐标（如 105.74,155）重复打几百次射线
• 日志里成功射线 tag 应为 棱投影中点 而非 Z0视图XY

若节点间 40mm 仍失败，下一步应查 AddDimension2 为何建出角度尺寸（几何选点已固定），而不是再加 SelectByRay 回退。需要的话我可以继续改那一块。
