从零实现一个 Vue3 流程图编辑器：节点拖拽、贝塞尔连线与框选

流程图编辑器是低代码、工作流、数据编排等场景里非常常见的一类交互组件。市面上虽然有 node-red、ngx-flowchart、X6、LogicFlow 等成熟方案，但如果想真正吃透「节点拖拽、连线、框选」这些核心交互背后的实现原理，自己动手写一个仍然是收获最大的方式。

本文以我自己开源的一个 Vue3 流程图项目为例，拆解它的整体架构与核心交互实现，包括节点拖拽、贝塞尔曲线连线、连线编辑、矩形框选、画布自动扩展与边缘自动滚动，以及数据持久化。

项目已开源在 github.com/Fate-ui/flo...，文中涉及的源码都能在仓库里对照查看。

一、技术栈与整体效果

项目采用了较为现代的前端技术栈：

• Vue3 + <script setup>：组合式 API，逻辑组织更灵活
• Vite：开发与构建工具
• TypeScript：完整类型约束，连画布数据结构都有清晰的接口定义
• Pinia：集中管理画布状态（节点、连线、选中态等）
• Element Plus：节点表单、弹窗等 UI
• UnoCSS：原子化 CSS
• VueUse ：tryOnScopeDispose 等组合式工具
• mitt：轻量级事件总线，串联各个交互模块

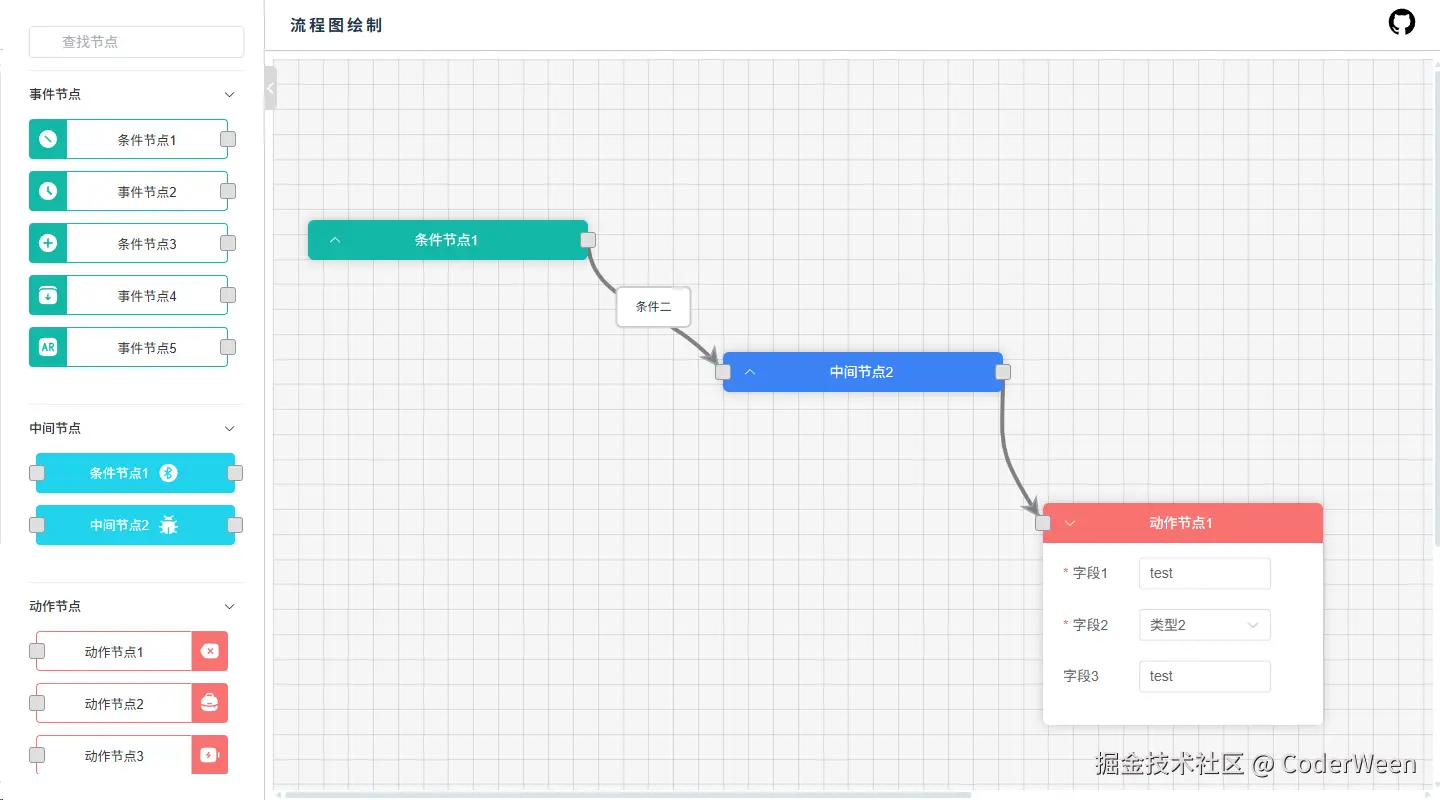

整体界面分为三部分：左侧节点面板（事件 / 中间 / 动作三类节点）、中间可滚动的画布、以及右侧的数据展示面板。

二、架构设计：用 Service 类组织复杂交互

流程图最大的难点在于交互逻辑非常多：拖拽、连线、框选、滚动......如果全部塞进组件的 setup 里，代码会迅速失控。

这个项目的做法是把每一类交互都抽象成一个独立的 Service 类 ，放在 Services 目录下：

Services/
├── DragElementNodeService.ts   // 节点拖拽
├── DrawLineService.ts          // 连线的绘制与编辑
├── RectangleSelect.ts          // 矩形框选
├── ScrollParent.ts             // 边缘自动滚动
└── EditElementNodeService.ts   // 节点编辑

每个 Service 在构造时拿到必要的 Ref 引用与画布数据，并通过事件总线订阅全局的鼠标事件：

export class DrawLineService {
  constructor(flowSvgRef, flowDomOffset, flowData, flowRef) {
    this.flowSvgRef = flowSvgRef
    this.flowData = flowData
    // 订阅全局 mousemove / mouseup
    useOn(flowEmitter, 'mouseMove', this.mouseMove)
    useOn(flowEmitter, 'mouseUp', this.mouseUp)
  }
}

这样组件只负责「派发原始事件」，具体的业务逻辑全部交给 Service，职责非常清晰。

事件总线 + 自动注销：useOn

值得一提的是这里没有让每个 Service 直接 addEventListener，而是封装了一个 useOn 组合式函数。它配合 mitt 的 on/off，在组件作用域销毁时自动解绑，避免内存泄漏：

export function useOn(target, event, listener) {
  let cleanup = () => {}
  const stopWatch = watch(() => unref(target), (val) => {
    cleanup()
    val.on(event, listener)
    cleanup = () => val.off(event, listener)
  }, { immediate: true, flush: 'post' })

  // 组件销毁后自动取消监听
  tryOnScopeDispose(() => { stopWatch(); cleanup() })
}

而全局的 mousemove、mouseup 只在最外层组件监听一次，再通过 flowEmitter.emit('mouseMove', e) 广播给所有 Service。这样做的好处是：拖拽过程中即使鼠标移出了节点，事件依然能被捕获，交互不会「断手」。

三、核心数据结构

整张流程图由三部分构成，类型定义非常直观：

export interface IFlow {
  nodes: INode[]          // 所有节点
  connections: IConnect[] // 所有连线
  canvasSize: { width: number; height: number } // 画布尺寸
}

export interface INode<Params = any> {
  id: string    // uuid
  type: string  // 节点类型，如 eventNode1 / actionNode1
  params: Params // 该节点的表单数据
  additional: {
    layoutX: number // 画布中的 x 坐标
    layoutY: number // 画布中的 y 坐标
    showDrop?: boolean // 是否收缩
  }
}

export interface IConnect {
  fromId: string // 起点节点 id
  toId: string   // 终点节点 id
  type: string   // 连线类型（满足 / 不满足 / 条件一二三）
  id: string
  hidden?: boolean
}

所有交互本质上都是在增删改这三个数组 ，再由 Vue 的响应式系统驱动视图更新------节点用绝对定位渲染，连线用 SVG path 渲染。

四、节点拖拽：偏移量 + 多选联动 + 画布扩展

拖拽看似简单，但要做好有几个细节。DragElementNodeService 在 mouseDown 时记录的不是鼠标坐标，而是鼠标相对节点左上角的偏移量，这样拖动时节点不会「跳」到鼠标位置：

onMouseDown = (data, e, dom) => {
  this.curNode = data
  const { x, y } = dom.getBoundingClientRect()
  this.moveOffset.x = e.x - x   // 记录偏移量
  this.moveOffset.y = e.y - y
  this.setIndex(dom)            // 把当前节点提到最上层
}

mouseMove 时再用「鼠标坐标 - 画布偏移 - 偏移量 + 滚动距离」算出节点真实坐标，并做了两件事：

1. 边界保护 ：x < 0 或 y < 0 时归零，节点不会被拖出画布左 / 上边界；
2. 多选联动 ：如果当前拖动的节点属于已框选的多个节点，则计算位移增量 delta，让所有选中节点一起移动；只要有一个节点会越界，本次位移就被忽略。

let xDelta = x - this.curNode.additional.layoutX
let yDelta = y - this.curNode.additional.layoutY
if (selectedNodes.length > 1 && selectedNodes.includes(curNode)) {
  if (selectedNodes.some(n => n.additional.layoutX + xDelta < 0)) xDelta = 0
  if (selectedNodes.some(n => n.additional.layoutY + yDelta < 0)) yDelta = 0
  selectedNodes.forEach(n => { n.additional.layoutX += xDelta; n.additional.layoutY += yDelta })
}

最后，当节点被拖到画布右 / 下边缘附近时，自动把画布尺寸加大 500px，实现「无限画布」的体验：

private extendCanvasSize = (pos) => {
  if (pos.x > width - elementNodeSize.width) flowData.canvasSize.width += 500
  if (pos.y > height) flowData.canvasSize.height += 500
}

五、连线：SVG 贝塞尔曲线的绘制与吸附

连线是整个项目最精彩的部分，由 DrawLineService 负责。

1. 起点落下 ：在连接点 mousedown 时，动态创建一个 SVG <path> 元素挂到画布的 <svg> 上，并记录起点坐标。

2. 移动绘制 ：mousemove 时实时更新 path 的 d 属性。曲线用三次贝塞尔曲线，让连线平滑自然：

export function getCurvePath(from, to) {
  return `M ${from.x} ${from.y} C ${from.x}, ${from.y + (to.y - from.y) / 2} ${to.x - 50}, ${to.y - (to.y - from.y) / 2} ${to.x} ${to.y}`
}

两个控制点分别落在起点正下方与终点左侧，于是连线会以「先向下、再水平靠近终点」的姿态延伸，视觉上很像专业流程图工具。

3. 自动吸附：当鼠标进入一个合法的目标连接点时，直接把连线终点吸附到该节点的入口坐标，松手即可成功连线。这里还内置了一套连接规则校验：

mouseEnterConnector = (type, node, e) => {
  // 1. 左侧连接点不能作为起点
  // 2. 终点类型必须与起点类型不同
  // 3. 起点和终点不能是同一个节点
  if (!this.isDrawing || this.startPointType == 'left'
      || type === this.startPointType || this.startNode.id === node.id) return
  // 4. 两个节点之间最多一条连线
  const isConnected = this.flowData.connections.some(item =>
    [item.fromId, item.toId].every(el => [this.startNode.id, node.id].includes(el)))
  if (isConnected) return
  this.endNode = node
  this.setPath(/* 吸附到目标入口坐标 */)
}

4. 松手结算 ：mouseup 时移除临时 path。如果没匹配到终点就放弃；如果起点是「条件节点」，弹出 Element Plus 弹窗让用户选择连线类型（条件一 / 二 / 三）；否则默认按「满足 / 不满足」直接生成一条连线 push 进 connections。

连线编辑也很巧妙：从一个节点的左侧入口按下时，会找到所有以它为终点的连线，把原连线临时隐藏、克隆出一个标签跟随鼠标，相当于「把这根线的终点拔下来重新接」，松手后删除旧线、生成新线。

六、矩形框选

RectangleSelect 负责框选。mousedown 记录起点，mousemove 不断更新选框的 left/top/width/height（用 Math.min/Math.max 处理反向拖动），mouseup 时做碰撞检测，把完全落在选框内的节点收集起来：

if (layoutX > x3 && layoutX + nodeWidth < x4 &&
    layoutY > y3 && layoutY + nodeHeight < y4) {
  flowStore.selectedElementNodes.push(node)
}

选中节点后，再把「起点在选中节点里」的连线也一并选中，于是删除、移动都能整体操作。

七、边缘自动滚动

当拖拽或框选到达视口边缘时，画布应当自动滚动------这是 ScrollParent 的职责。它同样订阅全局 mousemove，判断鼠标是否进入预设的边缘区域，是则按固定 delta 滚动父容器：

mouseMove = (e) => {
  if (!flowStore.maybeNeedScrollParent) return
  const scrollDom = this.flowRef.value.parentElement
  if (e.x > this.edge.right) scrollDom.scrollLeft += this.delta
  else if (e.x < this.edge.left) scrollDom.scrollLeft -= this.delta
  if (e.y > this.edge.bottom) scrollDom.scrollTop += this.delta
  else if (e.y < this.edge.top) scrollDom.scrollTop -= this.delta
}

这里用一个全局状态 maybeNeedScrollParent 作为开关，只有在「正在拖拽 / 连线 / 框选」时才允许滚动，避免误触。

八、数据持久化

最后是持久化。项目用一个 watch 监听整个画布数据，任何变化都同步写入 localStorage，刷新页面后自动还原，不丢工作进度：

const oldFlowData = localStorage.getItem('flowData')
flowStore.flowData = oldFlowData ? JSON.parse(oldFlowData) : defaultFlowData

watch(flowStore.flowData, (value) => {
  localStorage.setItem('flowData', JSON.stringify(toRaw(value)))
})

注意这里写入前用了 toRaw，把 Vue 的响应式 Proxy 转回普通对象再序列化，更稳妥。

九、总结

做完这个项目，我自己在工程层面有几点设计上的思考，也一并分享给同样想做流程图的你：

1. 用 Service 类拆分复杂交互：拖拽、连线、框选、滚动各司其职，组件只做事件派发，可读性和可维护性都更好；
2. 事件总线统一调度鼠标事件：全局只监听一次，再广播给各模块，解决了拖拽过程中事件丢失的问题；
3. 配合 tryOnScopeDispose 自动注销监听，从源头规避内存泄漏；
4. 数据驱动视图 ：所有交互归结为对 nodes / connections 两个数组的增删改，SVG 贝塞尔曲线负责把抽象的连接关系渲染成顺滑的曲线。

如果你也想深入理解流程图编辑器的实现，非常推荐照着这套思路自己撸一遍。这个项目我已经开源在 GitHub：Fate-ui/flowChart，感兴趣的话欢迎点个 star，也欢迎在 issue 区一起交流。

本文从源码角度梳理了一个 Vue3 流程图编辑器的核心实现，如有疏漏欢迎在评论区交流指正。
