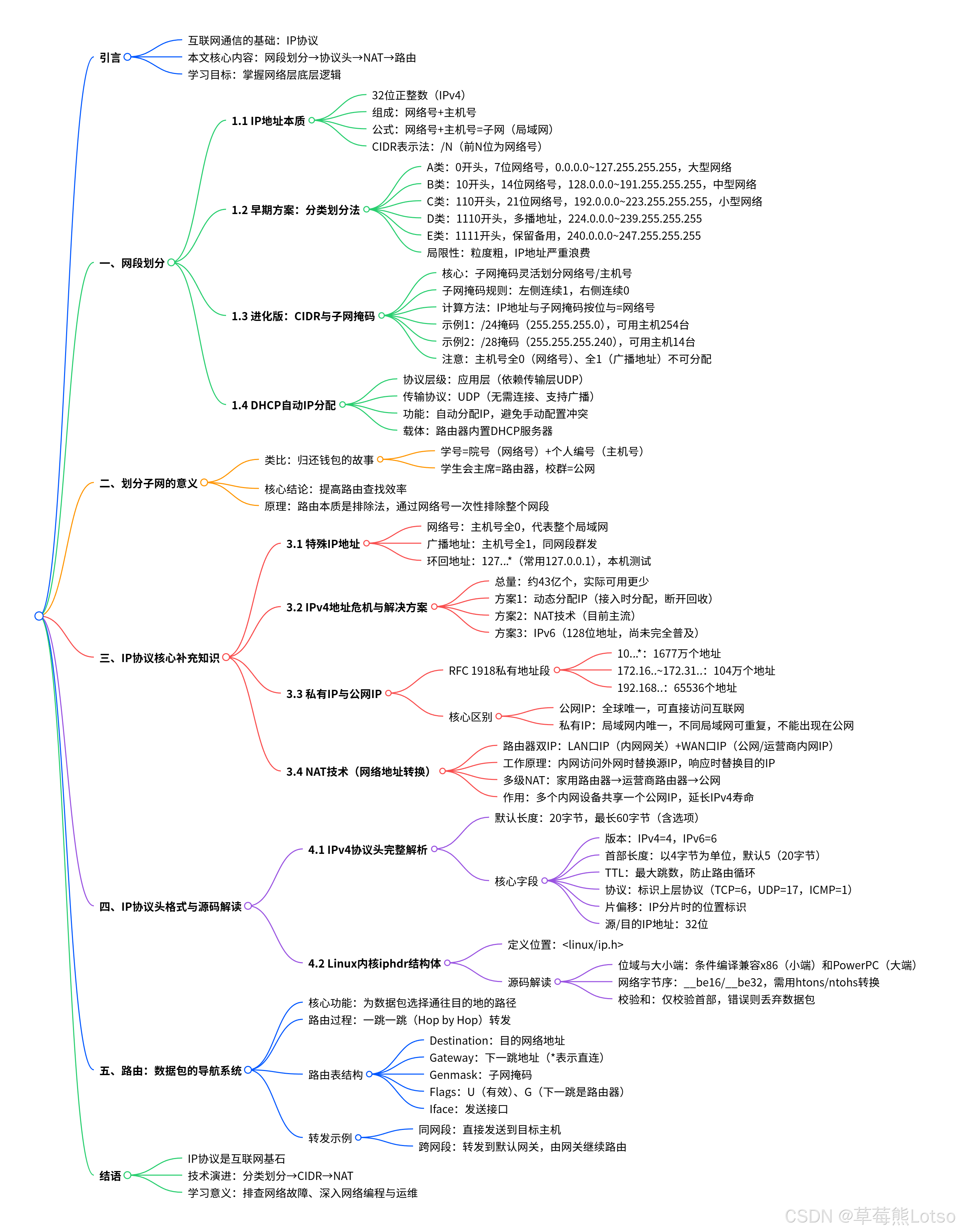

前言

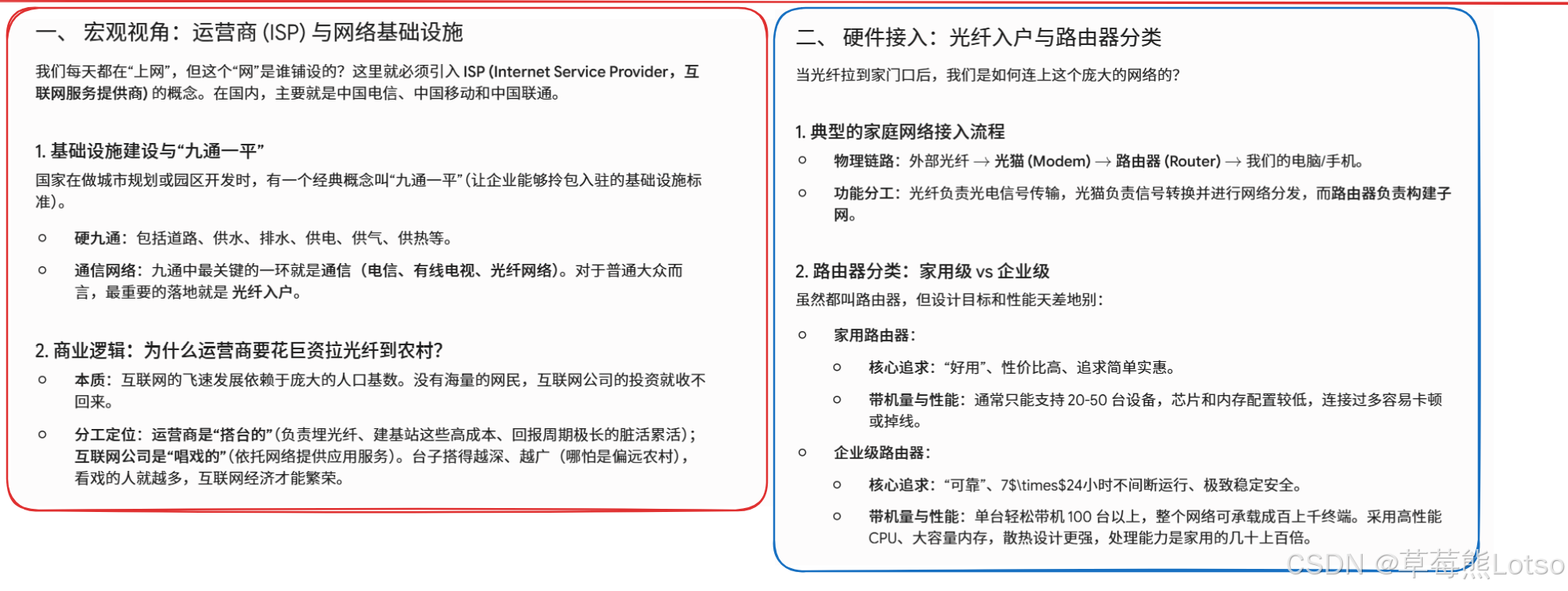

每天我们打开浏览器刷网页、用微信发消息、打在线游戏，数据都在全球网络中飞速穿梭。而这一切的基础，就是网络层的核心协议 ------IP 协议。它就像互联网的 "邮政系统"，为每一台设备分配唯一的 "地址"，并负责将数据包准确送达目的地。本文将从最基础的网段划分讲起，深入拆解 IP 协议的工作原理、协议头格式、NAT 地址转换等核心知识点，并结合 Linux 内核源码进行实战解读，帮你彻底搞懂网络层的底层逻辑。
一. 网段划分：IP 地址的 "身份证" 与 "家庭住址"

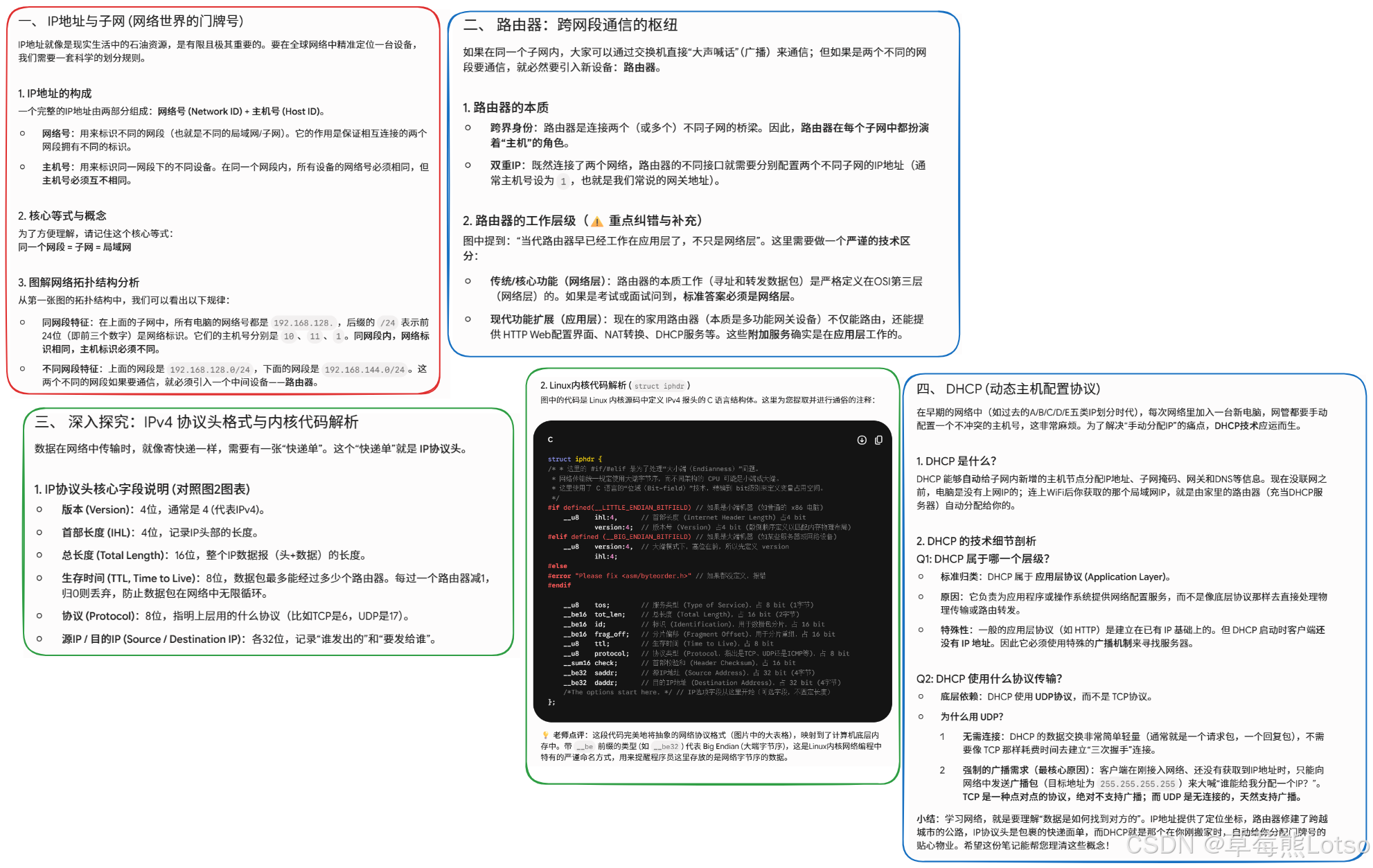

1.1 IP 地址的本质：网络号 + 主机号
IP 地址是一个 32 位的正整数（IPv4），本质上是网络中的 "唯一标识符"。它被划分为两个部分：
- 网络号：标识设备所在的网段，保证不同网段有不同的标识
- 主机号：标识同一网段内的具体设备，同一网段内主机号必须唯一
公式：网络号 + 主机号 = 子网（局域网）
例如192.168.128.10/24中，/24表示前 24 位是网络号（192.168.128），后 8 位是主机号（10）。

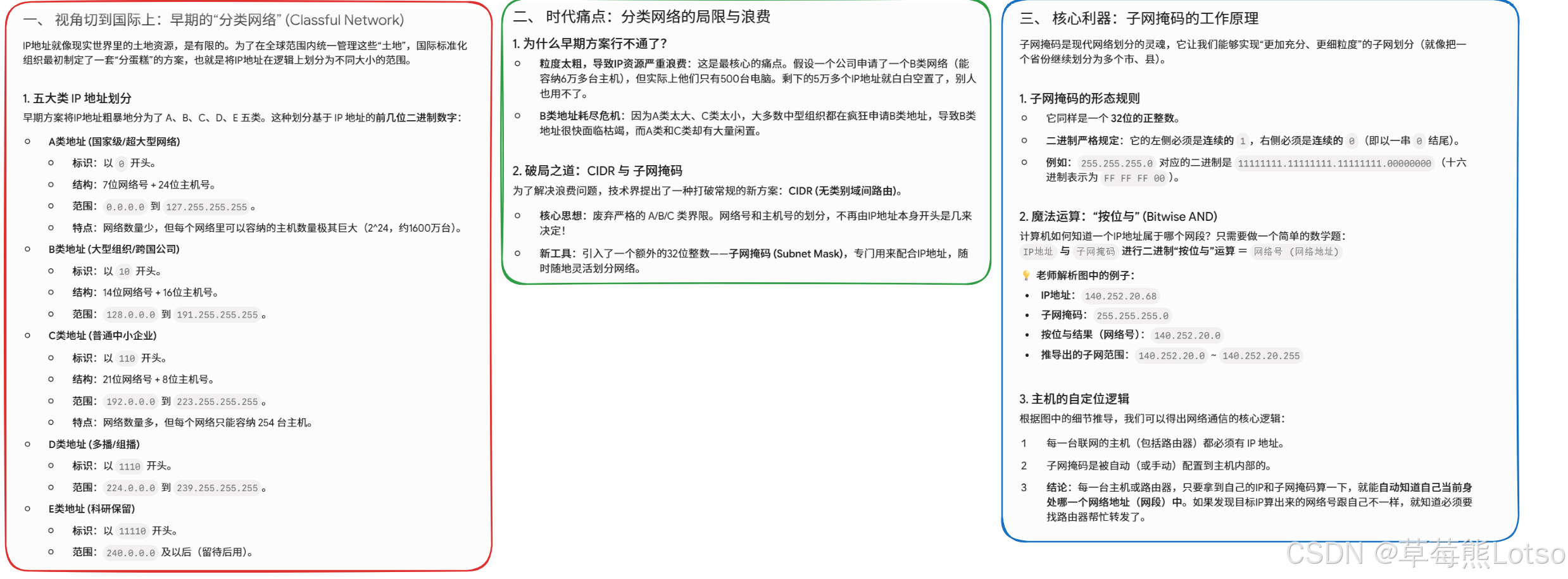

1.2 早期方案：分类划分法（A/B/C/D/E 类）
为了满足不同规模网络的需求，早期将 IP 地址分为五类，类似 "分蛋糕"：
| 类别 | 起始位 | 网络号长度 | 主机号长度 | 地址范围 | 适用场景 |
|---|---|---|---|---|---|
| A 类 | 0 | 7 位 | 24 位 | <0.0.0.0>~<127.255.255.255> | 大型网络（国家 / 运营商） |
| B 类 | 10 | 14 位 | 16 位 | <128.0.0.0>~<191.255.255.255> | 中型网络（企业 / 高校） |
| C 类 | 110 | 21 位 | 8 位 | <192.0.0.0>~<223.255.255.255> | 小型网络（家庭 / 办公室） |
| D 类 | 1110 | - | - | <224.0.0.0>~<239.255.255.255> | 多播地址 |
| E 类 | 1111 | - | - | <240.0.0.0>~<247.255.255.255> | 保留备用 |
局限性：粒度太粗，导致 IP 地址严重浪费。例如一个 B 类地址理论上支持 65534 台主机，但实际很少有这么大的子网，大量地址被闲置。

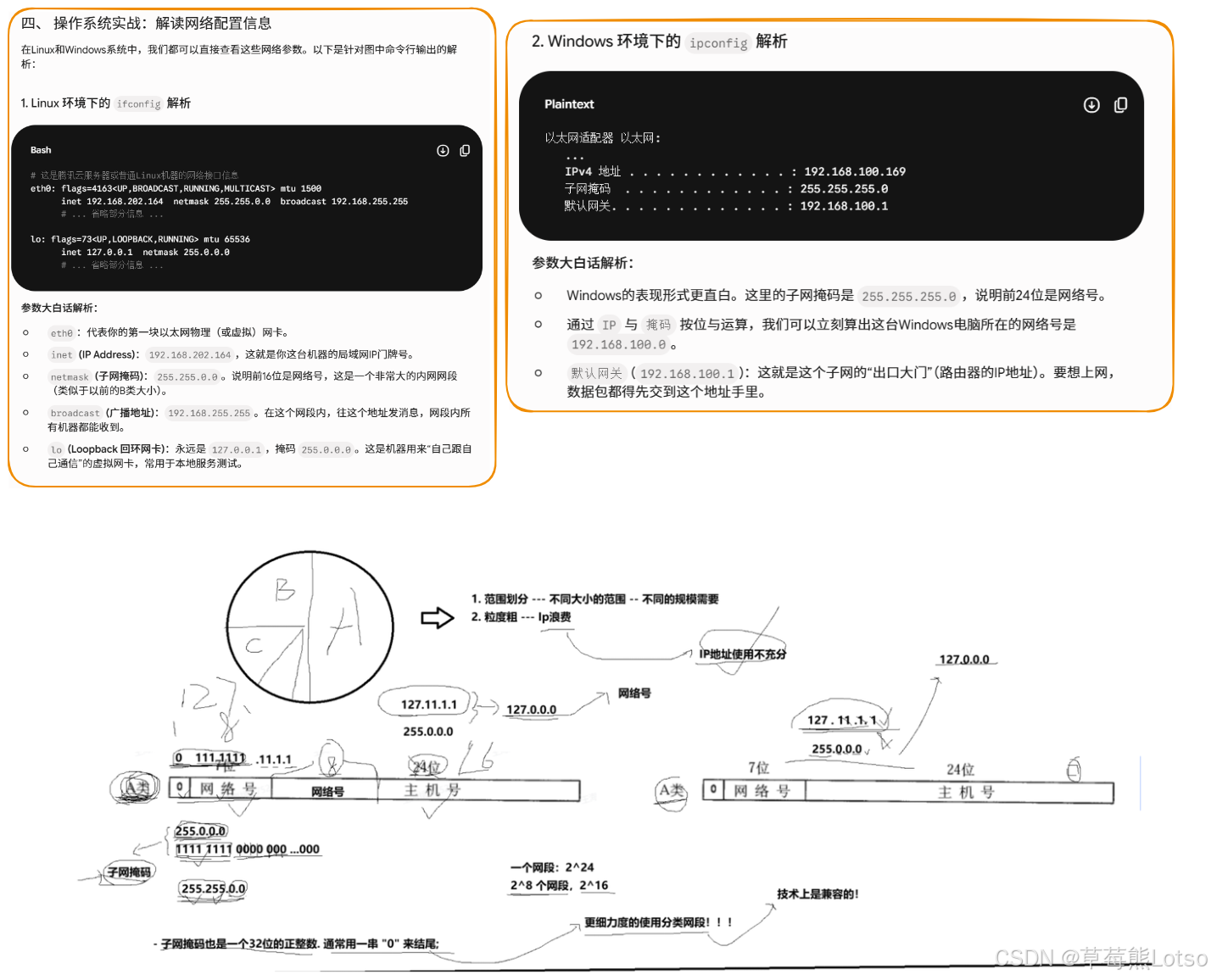

1.3 进化版：CIDR 无类别域间路由与子网掩码
为了解决分类划分法的浪费问题，引入了CIDR（无类别域间路由） ，核心是使用子网掩码灵活划分网络号和主机号。
- 子网掩码是 32 位正整数，左侧为连续的 1，右侧为连续的 0
- 将 IP 地址与子网掩码进行按位与运算，结果就是网络号
- 网络号划分与 IP 地址的原始类别无关
示例 1：/24 子网掩码
- IP 地址：<140.252.20.68>
- 子网掩码：<255.255.255.0>（/24）
- 按位与结果：<140.252.20.0>（网络号）
- 地址范围：<140.252.20.0>~<140.252.20.255>
- 可用主机数：254 台（主机号全 0 为网络号，全 1 为广播地址，不可分配）

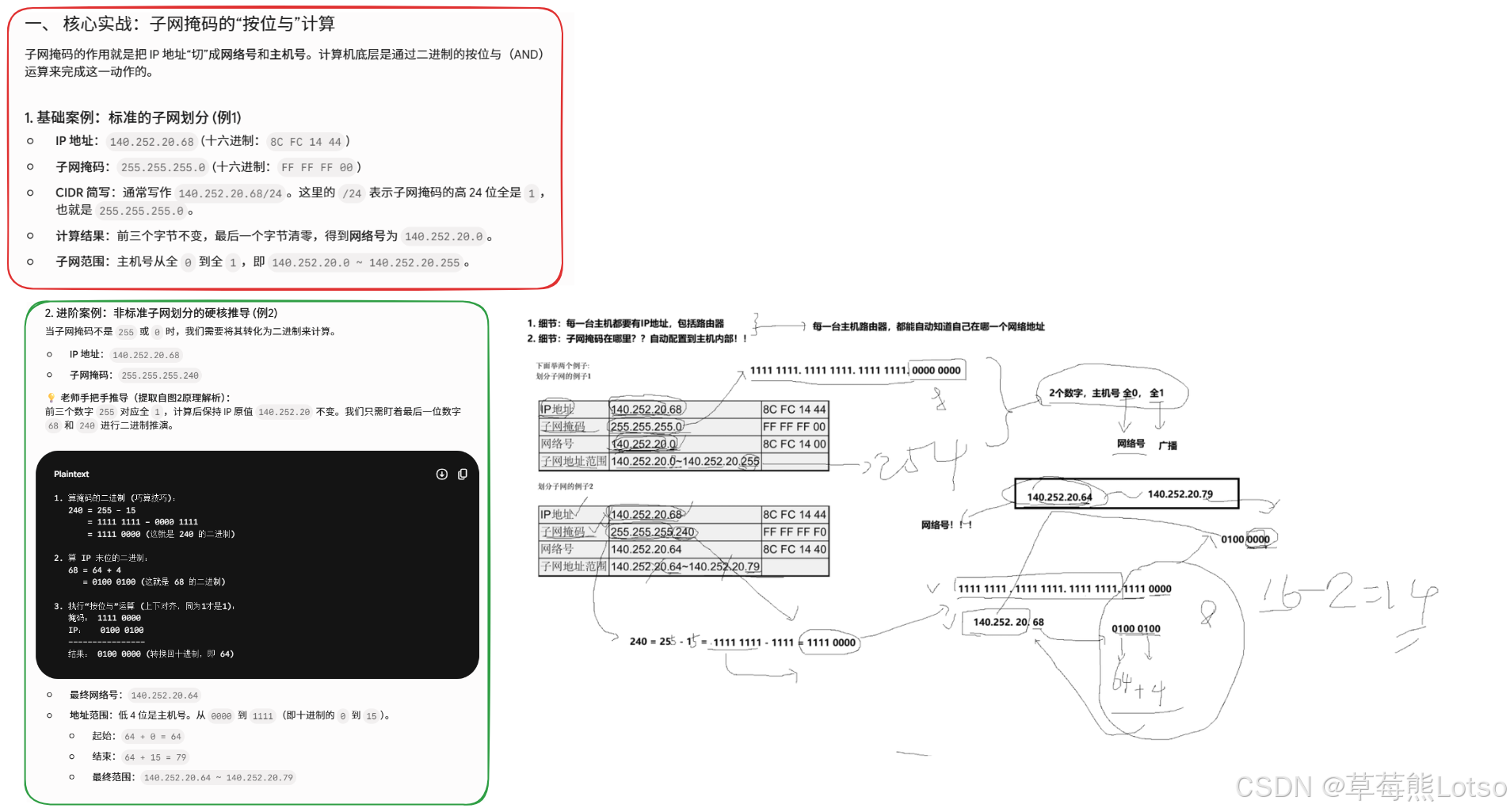

示例 2：/28 子网掩码
- IP 地址：<140.252.20.68>
- 子网掩码：<255.255.255.240>（/28）
- 按位与结果：<140.252.20.64>（网络号）
- 地址范围：<140.252.20.64>~<140.252.20.79>
- 可用主机数：14 台
1.4 懒人福音：DHCP 自动 IP 分配
手动配置 IP 地址繁琐且容易冲突，DHCP（动态主机配置协议） 实现了 IP 地址的自动分配。
- 协议层级 ：严格来说横跨应用层和传输层，通常归类为应用层协议
- 传输协议 ：使用UDP 而非 TCP
- 无需三次握手，数据量小，效率高
- 客户端无 IP 时需广播发送请求（<255.255.255.255>），TCP 不支持广播
- 大多数路由器都内置 DHCP 服务器功能，我们连接 WiFi 时输入密码后，路由器就会通过 DHCP 为我们分配 IP 地址。

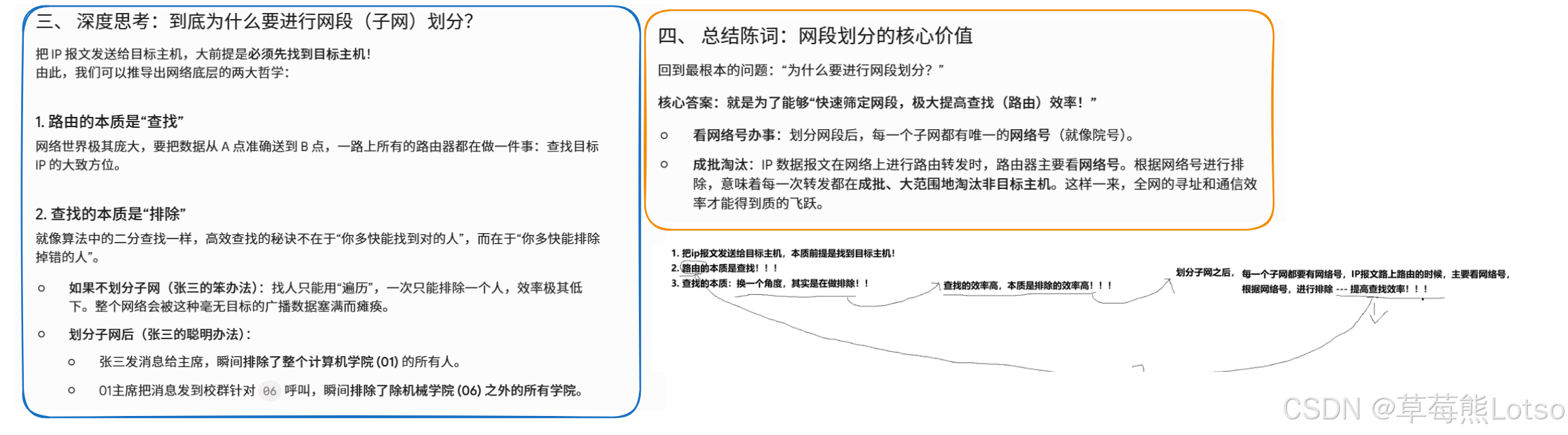

二. 为什么要划分子网？从 "大海捞针" 到 "精准定位"

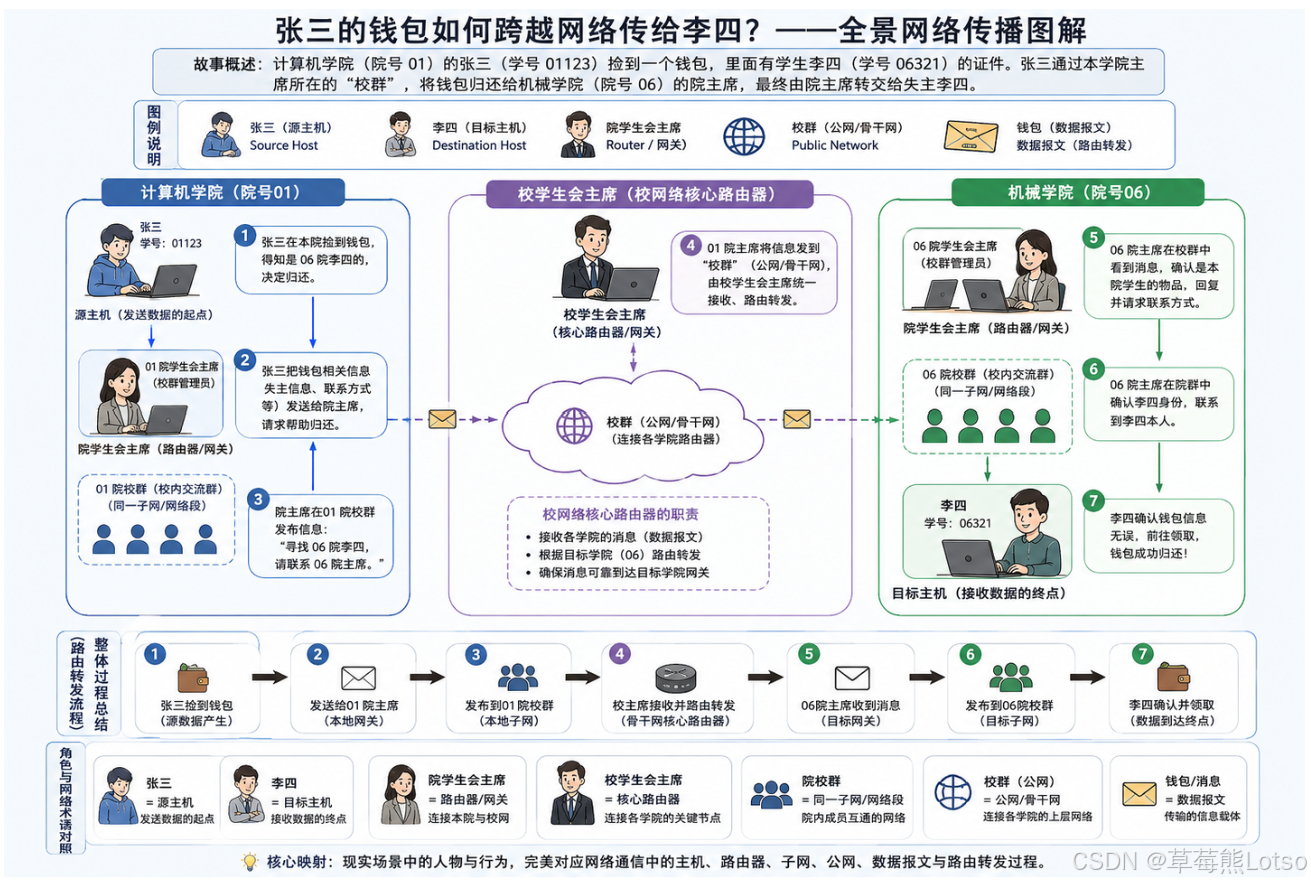

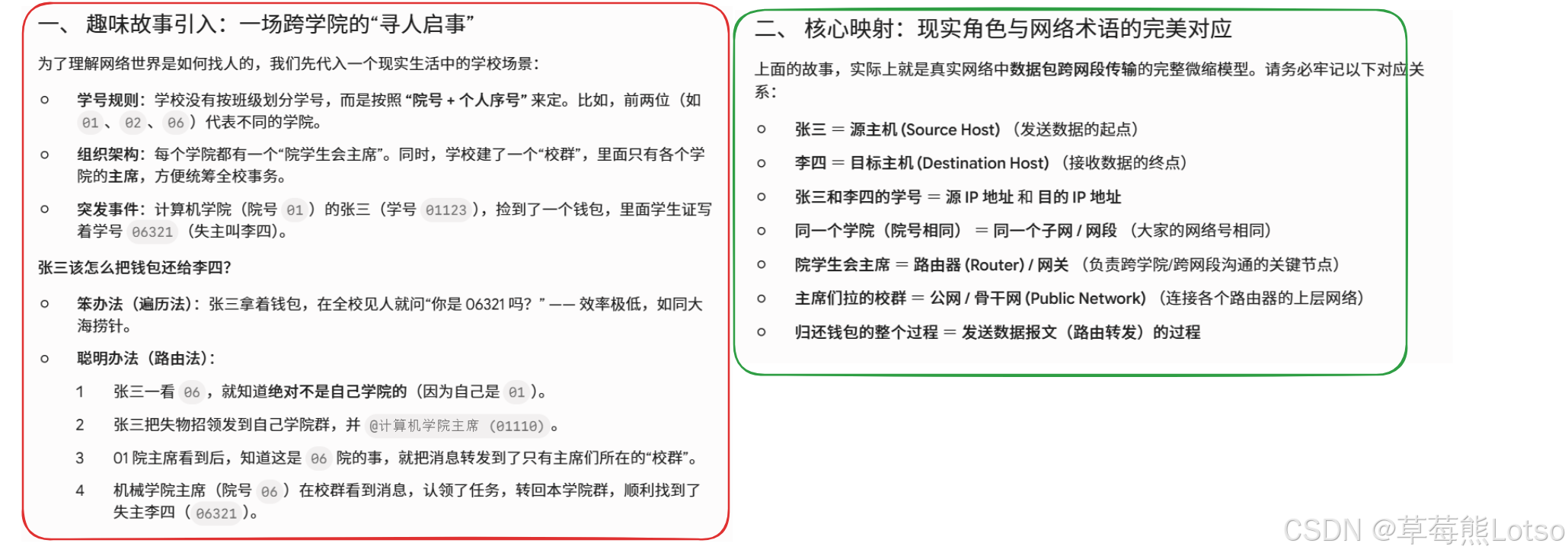

我们用一个 "归还钱包" 的故事来理解子网划分的意义：
- 学校分为多个学院，学号 = 院号（网络号）+ 个人编号（主机号）
- 张三捡到李四的钱包，只看到学号
06321 - 张三首先判断院号
06不是自己学院的，直接找本院学生会主席（路由器） - 主席将消息转发到校群（公网），找到机械学院主席（目标网段路由器）
- 机械学院主席在本院群（目标子网）找到李四
核心结论 ：划分子网的本质是提高路由查找效率。路由的本质是 "排除法"，通过网络号可以一次性排除整个网段的设备，而不是逐个遍历所有主机。如果没有子网划分，全球几十亿设备在同一个网络中，路由查找将变成 "大海捞针"，网络根本无法正常运行。
三. IP 协议的核心补充知识

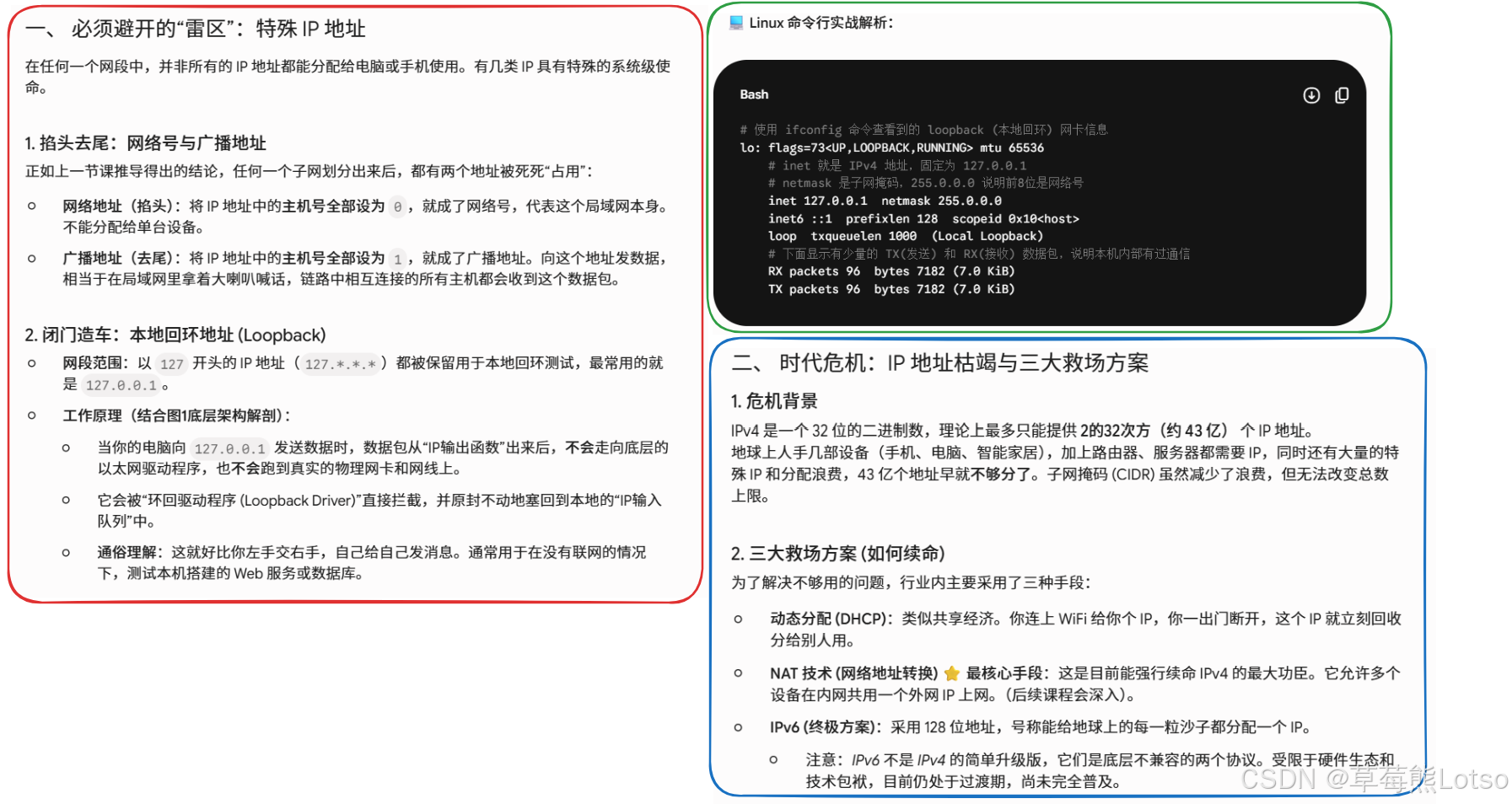

3.1 那些特殊的 IP 地址
- 网络号 ：主机号全为 0，代表整个局域网（如
192.168.1.0/24） - 广播地址 ：主机号全为 1，向同一网段所有主机发送数据包（如
192.168.1.255/24） - 环回地址 ：
127.*.*.*，用于本机测试，最常用的是127.0.0.1。发送到环回地址的数据包不会出现在网络中，直接由内核处理。

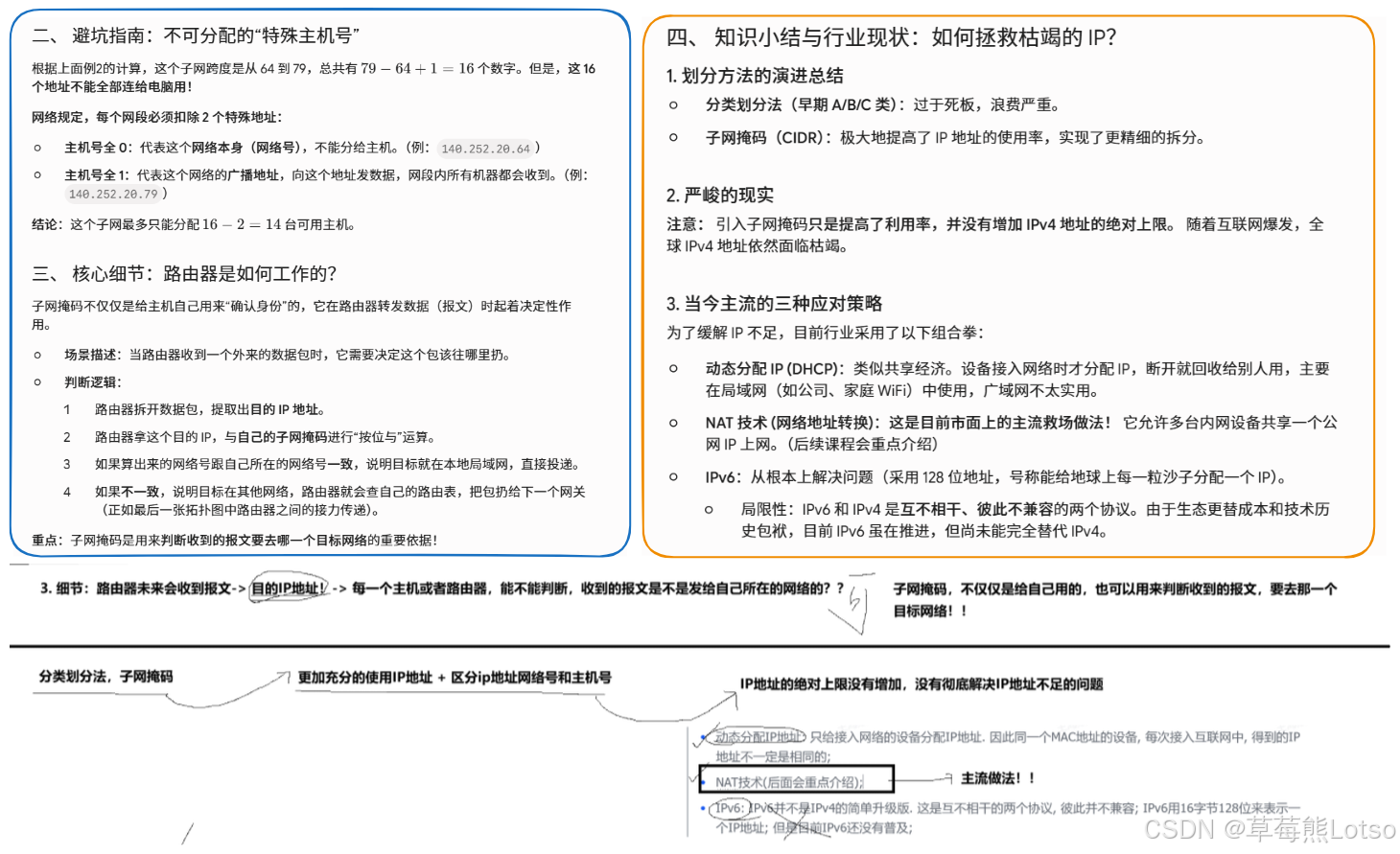

3.2 IPv4 地址危机与解决方案
IPv4 只有约 43 亿个地址，扣除特殊地址和浪费，实际可用的更少。目前主要有三种解决方案：
- 动态分配 IP：只给接入网络的设备分配 IP，同一设备每次接入可能获得不同 IP
- NAT 技术：网络地址转换，让多个内网设备共享一个公网 IP（目前主流方案）
- IPv6：使用 128 位地址，地址空间几乎无限，但目前尚未完全普及

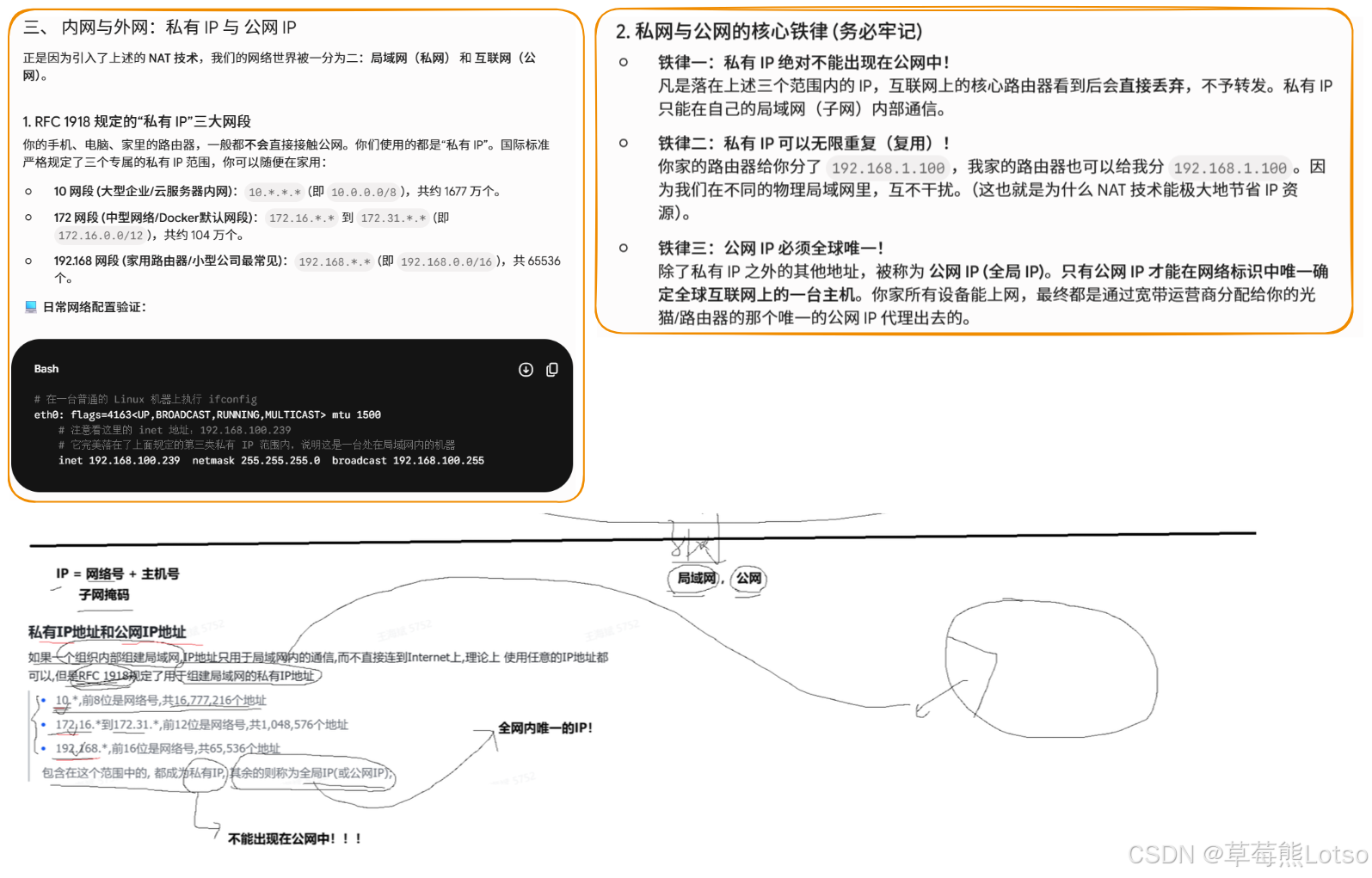

3.3 私有 IP 与公网 IP：内网与外网的边界
RFC 1918 规定了三个私有 IP 地址段，仅用于局域网内部通信，不能出现在公网中：
10.*.*.*：前 8 位为网络号，共 1677 万个地址172.16.*.*~172.31.*.*：前 12 位为网络号，共 104 万个地址192.168.*.*：前 16 位为网络号，共 65536 个地址
关键区别：
- 公网 IP：全球唯一，可直接访问互联网
- 私有 IP：仅在局域网内唯一，不同局域网的私有 IP 可以重复

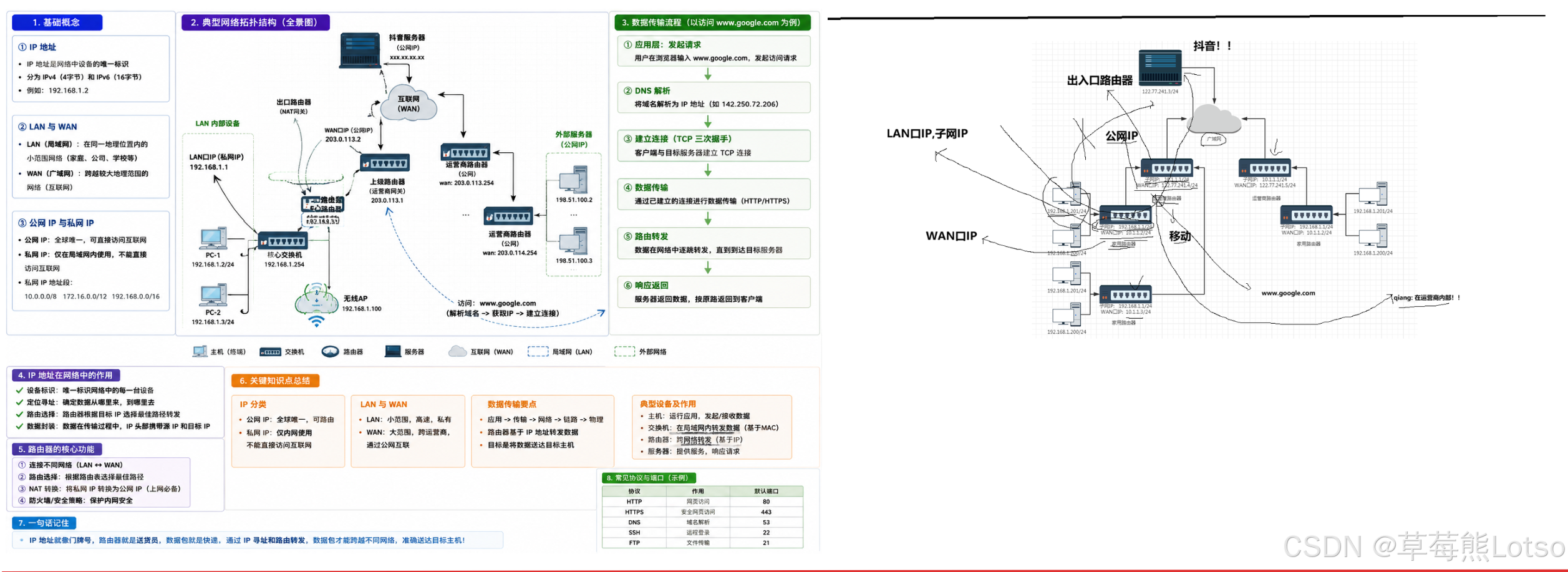

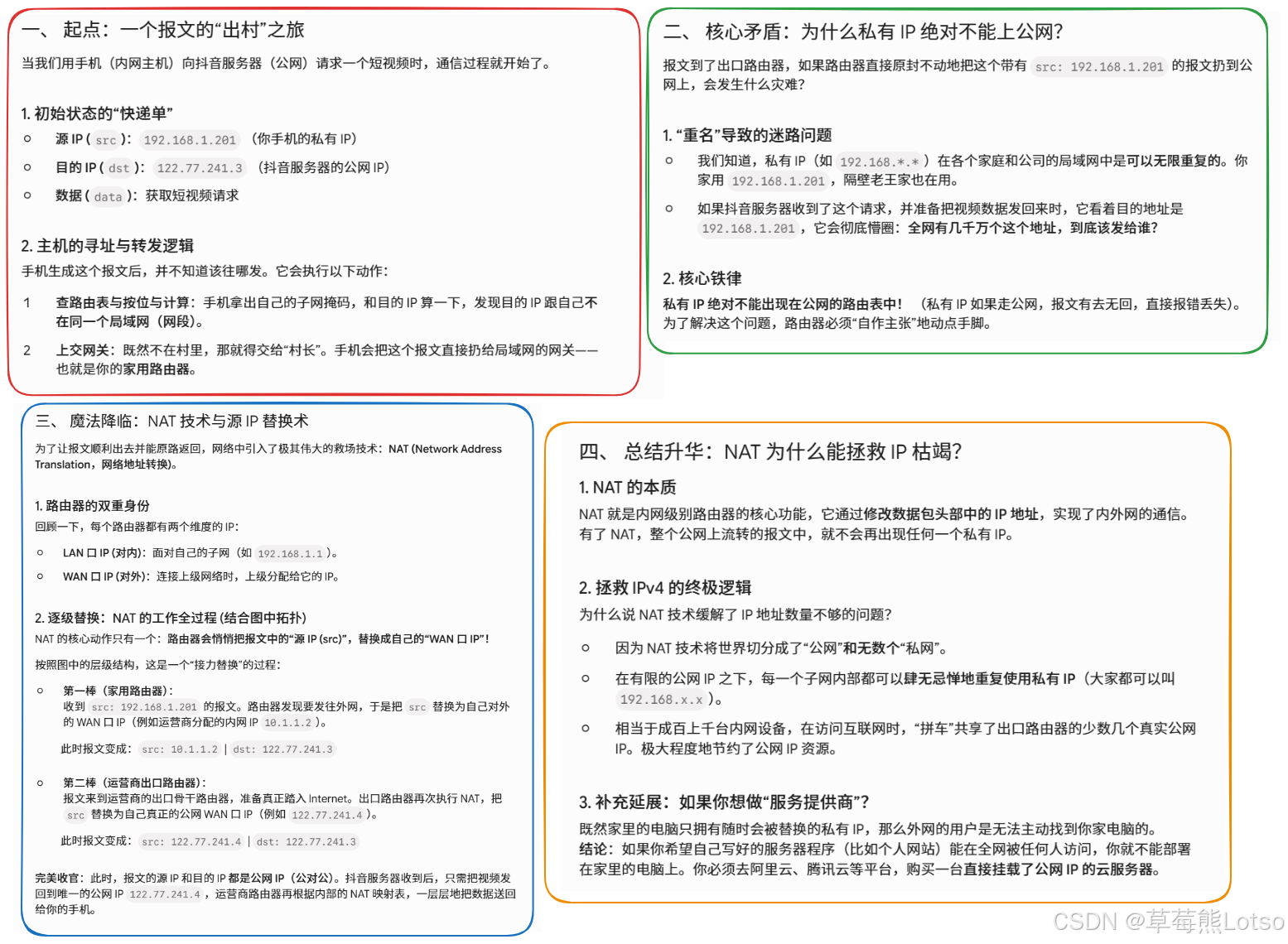

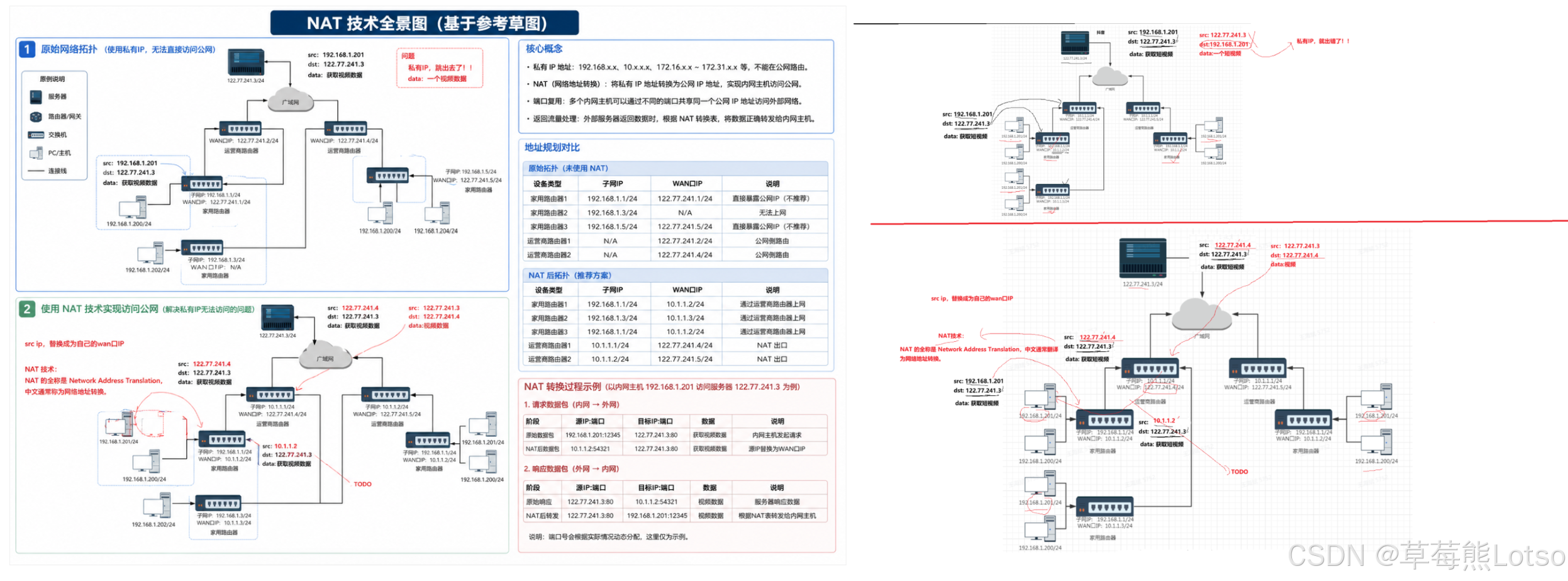

3.4 NAT 技术：拯救 IPv4 的 "幕后英雄"
NAT（网络地址转换）是目前解决 IPv4 地址不足的最核心技术。

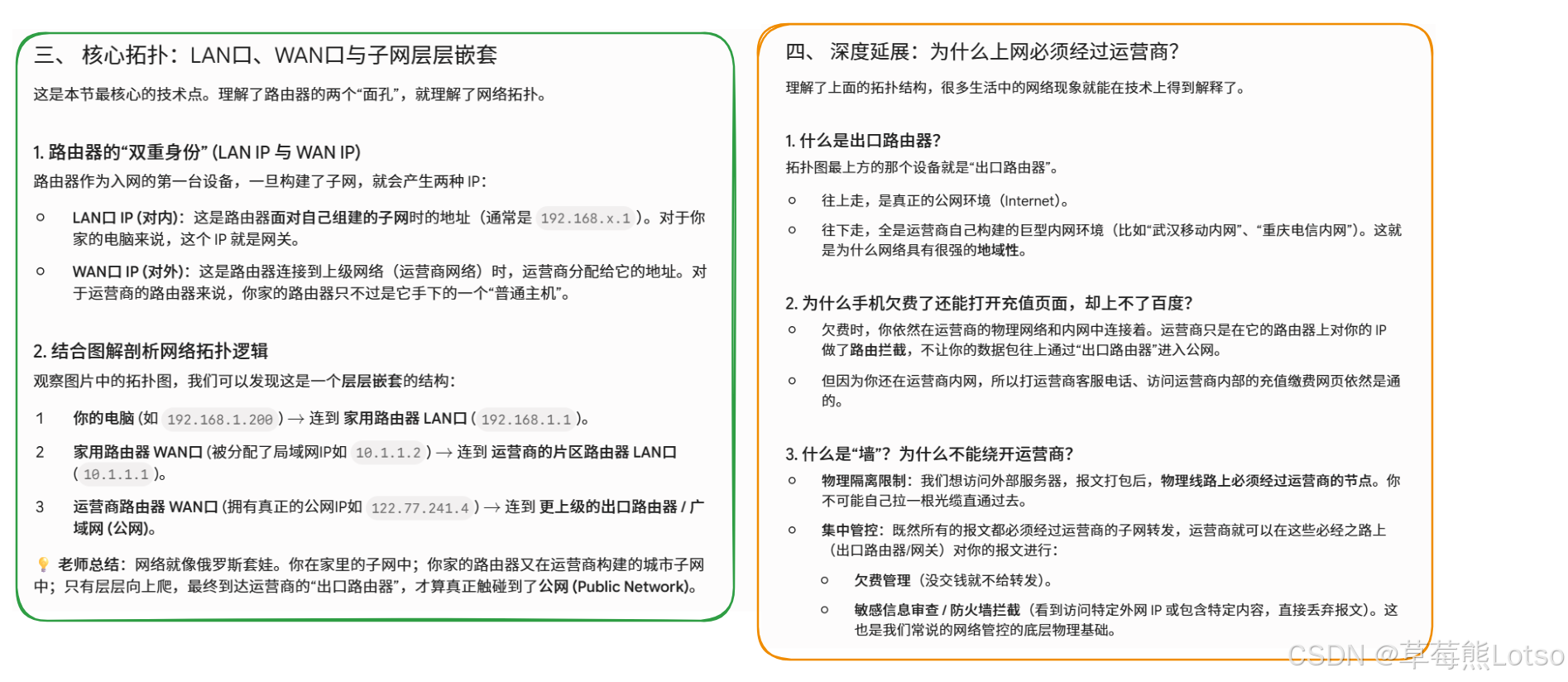

- 路由器有两个 IP：LAN 口 IP （内网网关，如
192.168.1.1）和WAN 口 IP（运营商分配的公网 IP） - 内网设备访问外网时，路由器会将数据包的源 IP替换为自己的 WAN 口 IP
- 响应数据包返回时，路由器再将目的 IP替换为对应的内网设备 IP
- 多级 NAT：家用路由器→运营商路由器→公网，逐级替换 IP 地址
NAT 技术让一个公网 IP 可以被成百上千个内网设备共享，极大地延长了 IPv4 的使用寿命。
四. IP 协议头格式与源码解读
4.1 IPv4 协议头完整解析
IPv4 协议头默认长度为 20 字节，最长 60 字节（含选项字段），格式如下：
| 4 位版本 | 4 位首部长度 | 8 位服务类型 (TOS) | 16 位总长度 |
|---|---|---|---|
| 16 位标识 | 3 位标志 | 13 位片偏移 | |
| 8 位生存时间 (TTL) | 8 位协议 | 16 位首部校验和 | |
| 32 位源 IP 地址 | |||
| 32 位目的 IP 地址 | |||
| 选项 (最多 40 字节) | |||
| 数据 |
核心字段说明：
- 版本：IPv4 为 4，IPv6 为 6
- 首部长度：以 4 字节为单位，默认值 5（5×4=20 字节）
- TTL：数据包最大跳数，每经过一个路由器减 1，减到 0 则丢弃，防止路由循环
- 协议：标识上层协议，如 TCP (6)、UDP (17)、ICMP (1)
- 片偏移：IP 分片时，标识当前分片在原报文中的位置
4.2 Linux 内核中的 iphdr 结构体详解
Linux 内核中用struct iphdr表示 IPv4 协议头，定义在<linux/ip.h>中，源码如下：
c
struct iphdr {
#if defined(__LITTLE_ENDIAN_BITFIELD)
__u8 ihl:4, // 首部长度
version:4; // 版本号
#elif defined (__BIG_ENDIAN_BITFIELD)
__u8 version:4, // 大端模式下先存版本号
ihl:4; // 再存首部长度
#else
#error "Please fix <asm/byteorder.h>"
#endif
__u8 tos; // 服务类型
__be16 tot_len; // 总长度（网络字节序）
__be16 id; // 标识
__be16 frag_off; // 标志+片偏移
__u8 ttl; // 生存时间
__u8 protocol; // 上层协议
__be16 check; // 首部校验和
__be32 saddr; // 源IP地址（网络字节序）
__be32 daddr; // 目的IP地址（网络字节序）
/* 选项字段从这里开始 */
};源码解读：
- 位域与大小端：由于 x86 是小端模式，PowerPC 是大端模式，内核通过条件编译处理协议头的位域顺序，保证兼容性。
- 网络字节序 ：
__be16和__be32表示大端类型。网络字节序统一为大端，而主机字节序可能是小端，因此需要用htons()、ntohs()等函数进行转换。 - 校验和：仅校验 IP 首部，不校验数据部分。如果校验和错误，数据包直接被丢弃。
五. 路由：数据包的 "导航系统"
网络层的核心功能是路由选择，即为数据包找到一条通往目的地的路径。路由过程是 "一跳一跳" 完成的：
- 主机或路由器收到数据包后，查看目的 IP 地址
- 查询本地路由表，找到匹配的条目
- 将数据包转发到下一跳路由器或直接发送到目标主机
路由表示例：
Plain
Destination Gateway Genmask Flags Metric Ref Use Iface
192.168.10.0 * 255.255.255.0 U 0 0 0 eth0
192.168.56.0 * 255.255.255.0 U 0 0 0 eth1
127.0.0.0 * 255.0.0.0 U 0 0 0 lo
0.0.0.0 192.168.10.1 0.0.0.0 UG 0 0 0 eth0Destination：目的网络地址Gateway：下一跳地址，*表示直连网络Genmask：子网掩码Flags：U表示条目有效，G表示下一跳是路由器Iface：发送接口
转发示例：
- 目的 IP 为
192.168.56.3：与第二条路由匹配，从eth1接口直接发送到目标主机 - 目的 IP 为
202.10.1.2：无匹配条目，走默认路由（0.0.0.0），从eth0发送到网关192.168.10.1
结尾
html
🍓 我是草莓熊 Lotso！若这篇技术干货帮你打通了学习中的卡点：
👀 【关注】跟我一起深耕技术领域，从基础到进阶，见证每一次成长
❤️ 【点赞】让优质内容被更多人看见，让知识传递更有力量
⭐ 【收藏】把核心知识点、实战技巧存好，需要时直接查、随时用
💬 【评论】分享你的经验或疑问（比如曾踩过的技术坑？），一起交流避坑
🗳️ 【投票】用你的选择助力社区内容方向，告诉大家哪个技术点最该重点拆解
技术之路难免有困惑，但同行的人会让前进更有方向～愿我们都能在自己专注的领域里，一步步靠近心中的技术目标！结语：IP 协议是整个互联网的基石，它定义了网络地址的格式、数据包的封装方式和路由选择的基本规则。从网段划分到 CIDR，从 DHCP 到 NAT，这些技术都是为了解决 IPv4 的地址不足和路由效率问题。虽然 IPv6 是未来的发展方向，但 IPv4 在很长一段时间内仍将是主流。掌握 IP 协议的底层原理，不仅能帮你排查网络故障，更是深入学习 TCP/UDP、网络编程、Linux 系统运维的必备基础。希望本文能帮你建立起清晰的网络层知识体系，为后续的学习打下坚实的基础。
