VGA简介
图像显示设备在日常生活中随处可见，例如家庭电视机、计算机显示屏幕等，这些设 备之所以能够显示我们需要的数据图像信息，归功于视频传输接口。常见的视频传输接口 有三种：VGA 接口、DVI 接口和 HDMI 接口，目前的显示设备都配有这三种视频传输接 口。
三类视频接口的发展历程为VGA→DVI→HDMI。其中VGA接口出现最早，只能传输模拟图像信号； 随后出现的 DVI接口又分为三类：DVI-A、DVI-D、DVI-I，分别可传输纯模拟图像信号、纯数字图像信号和兼容模拟、数字图像信号；最后的 HDMI在传输数字图像信号的基础上又可以传输音频信号。
VGA ，英文全称"Video Graphics Array"，译为视频图形阵列，是一种使用模拟信号 进行视频传输的标准协议，由 IBM公司于 1987年推出，因其分辨率高、显示速度快、颜 色丰富等优点，广泛应用于彩色显示器领域。由于 VGA 接口体积较大，与追求小巧便携 的笔记本电脑背道而驰，在笔记本电脑领域，VGA 接口已被逐渐淘汰，但对于体积较大的 台式机，这种情况并未发生，虽然 VGA 标准在当前个人电脑市场中已经过时，但因其在 显示标准中的重要性和良好的兼容性，VGA 仍然是最多制造商所共同支持的一个标准，个 人电脑在加载自己独特驱动程序之前，都必须支持VGA的标准。
早期的CRT显示器只能接收模拟信号，不能接收数字信号，计算机内部显卡将数字信号转换成模拟信号，通过VGA接口传给VGA显示器，虽然现如今许多种类的显示器可以 直接接收数字信号，但为了兼容显卡的VGA接口，大都支持VGA标准。
VGA接口及引脚定义

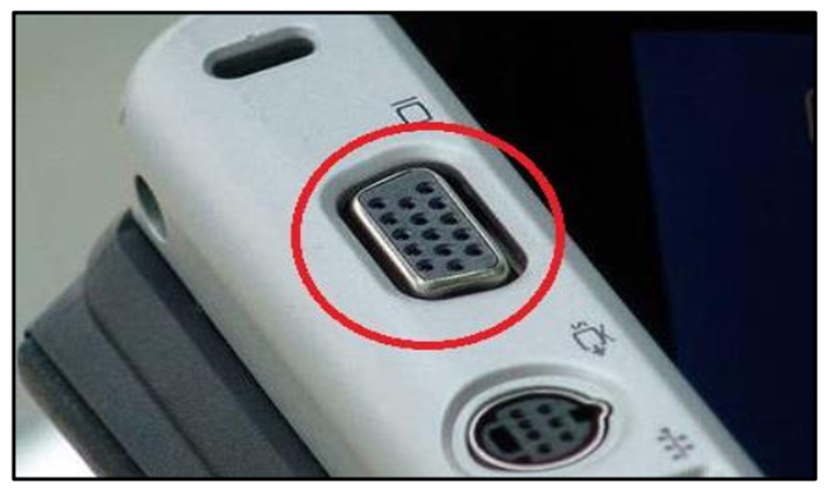

在最初的应用中， VGA 接口常用于计算机与 VGA 显示器之间的图像传输，在台式计算机、旧式笔记本电脑和 VGA 显示器上一般会有标准的 VGA 接口。

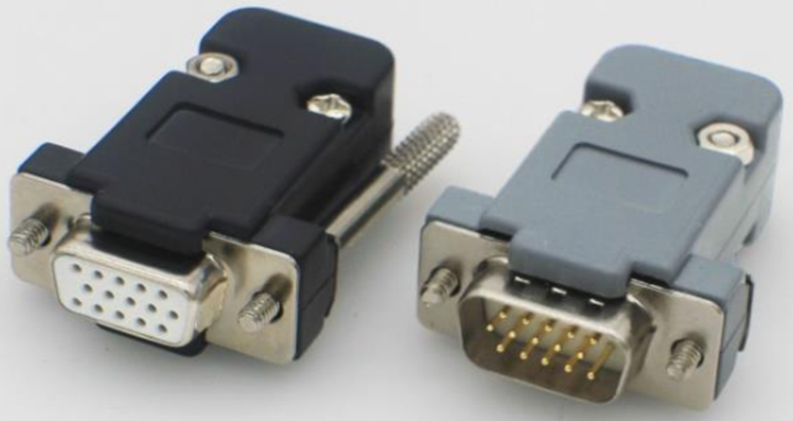

VGA 接口中以针式引出信号线的称为公头，以孔式引出信号线的称为母头。在计算机和 VGA 显示器上一般引出母头接口，使用两头均为公头的 VGA 连接线将计算机与 VGA显示器连接起来，两者图像传输时，使用的是 VGA 图像传输标准，该标准的具体内容在后面小节会详细说明。 VGA 公头、 母头接口和 VGA 连接线，见下图所示，左侧为母头，右侧为公头。

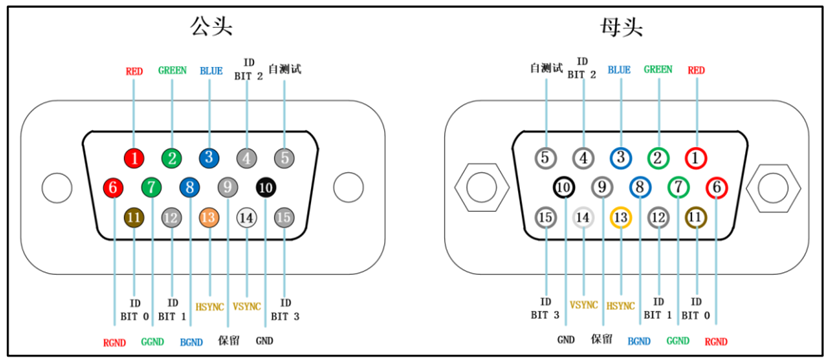

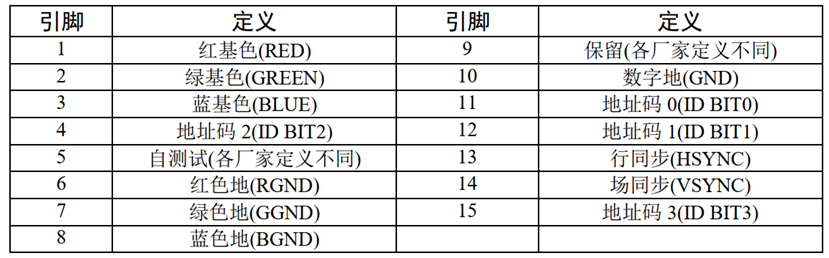

VGA 接口共有 15 个引脚，分为 3 排，每排各 5 个， 按照自上而下、从左向右的顺序排列。 其中第一排的引脚 1、 2、 3 和第三排的引脚 13、 14 最为重要。
VGA 使用工业界通用的 RGB 色彩模式作为色彩显示标准，这种色彩显示标准是根据三原色中红色、绿色、蓝色所占比例多少及三原色之间的相互叠加得到各式各样的颜色。引脚 1 红基色(RED)、引脚 2 绿基色(GREEN)、引脚 3 蓝基色(BLUE)就是 VGA 接口中负责传输三原色的传输通道。要注意的是，这 3 个引脚传输的是模拟信号。
引脚 13 行同步信号(HSYNC)、引脚 14 场同步信号(VSYNC)，这两个信号，是在 VGA显示图像时，负责同步图像色彩信息的同步信号。
引脚 5、 9：这两个引脚分别是 VGA 接口的自测试和预留接口，不过不同生产厂家对这两个接口定义不同，在接线时，两引脚可悬空不接。
引脚 4、 11、 12、 15：这四个是 VGA 接口的地址码，可以悬空不接。
引脚 6、 7、 8、 10：这四个引脚接地，无需解释。
VGA显示原理
VGA 显示器显示图像，并不是直接让图像在显示器上显示出来， 而是采用扫描的方式，将构成图像的像素点，在行同步信号和场同步信号的同步下，按照从上到下、 由左到右的顺序扫描到显示屏上。 VGA 显示器扫描方式，具体见图。

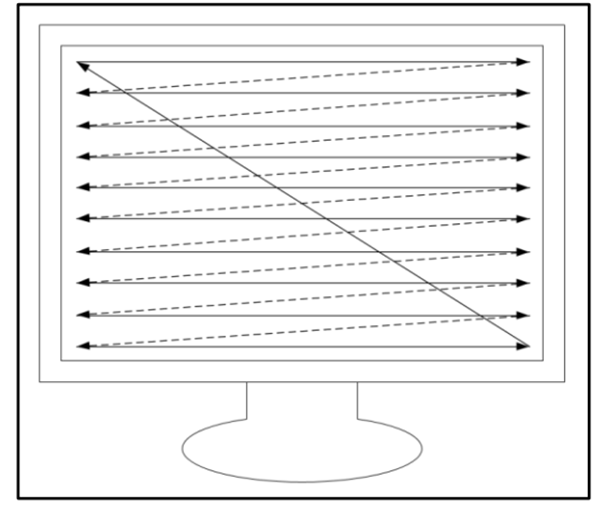

结合 VGA 显示器扫描方式示意图，我们简要说明一下 VGA 显示器的扫描规律。
(1) 在行、场同步信号的同步作用下，扫描坐标定位到左上角第一个像素点坐标；
(2) 自左上角(第一行)第一个像素点坐标，逐个像素点向右扫描(图中第一个水平方向箭头)；
(3) 扫描到第一行最后一个数据，一行图像扫描完成，进行图像消隐，扫描坐标自第一行行尾转移到第二行行首(图中第一条虚线)；
(4) 重复若干次扫描至最后一行行尾，一帧图像扫描完成，进行图像消隐，扫描坐标跳转回到左上角第一行行首(图中对角线箭头)，开始下一帧图像的扫描。
在扫描的过程中会对每一个像素点进行单独赋值，使每个像素点显示对应色彩信息，
当一帧图像扫描结束后， 开始下一帧图像的扫描，循环往复，当扫描速度足够快，加之人眼的视觉暂留特性，我们会看到一幅完整的图片，而不是一个个闪烁的像素点。这就是VGA 显示的原理。
vga时序标准
vga行时序

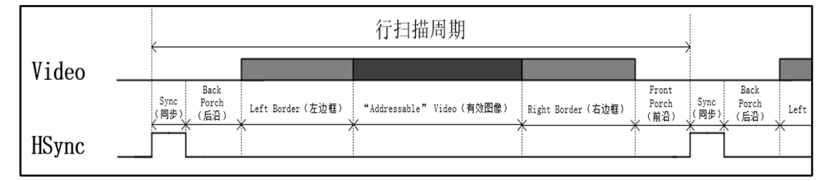

图中 Video 代表传输的图像数据，HSync 为行同步信号。HSync 的上升沿到下一个上升沿构成一个完整的行扫描周期。
每个行扫描周期包含 6 个部分（单位均为像素时钟周期）：
- Sync（同步）
- Back Porch（后沿）
- Left Border（左边框）
- "Addressable" Video（有效图像）
- Right Border（右边框）
- Front Porch（前沿）
在行扫描周期内，Video 数据仅在"Addressable" Video 阶段有效，其他阶段均无效。HSync 信号仅在 Sync 阶段保持高电平，其余阶段均为低电平。这种高低电平交替的模式在每个行扫描周期重复进行。
vga场时序

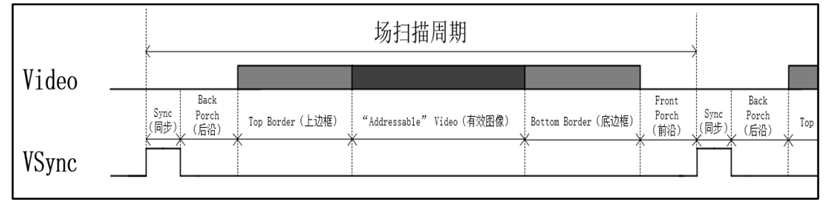

图中 Video 表示传输的图像数据，VSync 是场同步信号。VSync 的上升沿到下一个上升沿构成一个完整的场扫描周期。
每个场扫描周期包含 6 个部分（以行为单位）：
- Sync（同步）
- Back Porch（后沿）
- Top Border（上边框）
- "Addressable" Video（有效图像）
- Bottom Border（底边框）
- Front Porch（前沿）
在 HSync（行同步信号）和 VSync 的共同控制下，Video 图像数据完成一帧显示。其中，仅"Addressable" Video 阶段的图像数据有效，其余阶段无效。VSync 信号在 Sync 阶段保持高电平，其余阶段为低电平。完成一个场扫描周期后，系统即开始下一帧图像的扫描。

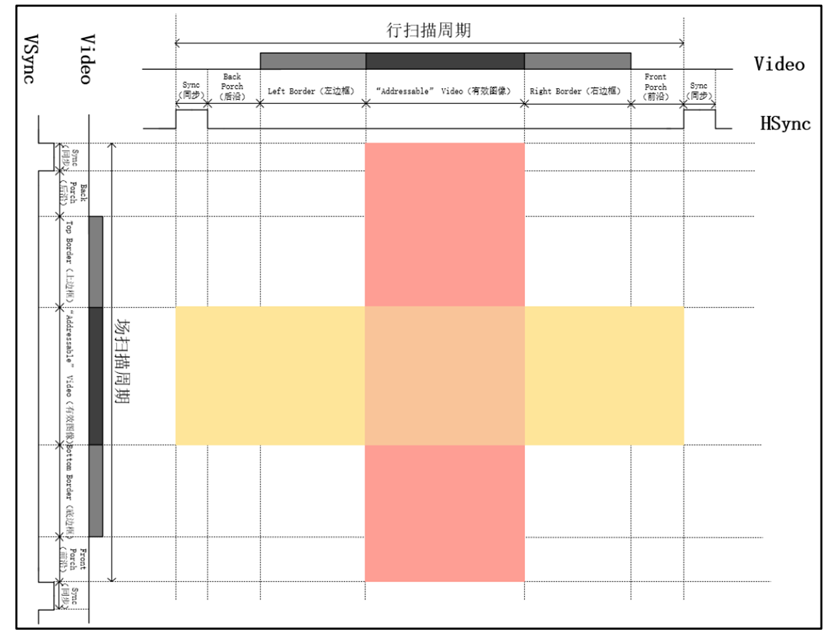

将行同步时序图与场同步时序图结合起来就构成了 VGA 时序图，如下图：
图中的红色区域表示在一个完整的行扫描周期中，Video 图像信息只在此区域有效， 黄色区域表示在一个完整的场扫描周期中，Video 图像信息只在此区域有效，两者相交的 橙色区域，就是VGA图像的最终显示区域。
VGA显示模式及相关参数

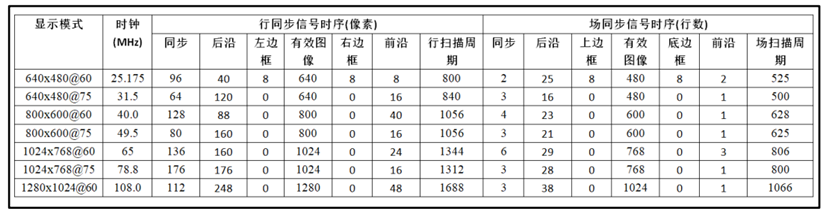

行同步时序可分为 6 个阶段，对于这 6 个阶段的参数是有严格定义的，参数配置不正确， VGA 不能正常显示。 VGA 显示器可支持多种分辨率，不同分辨率对应各阶段的参数是不同的，常用 VGA 分辨率时序参数，具体见图。
下面我们以经典 VGA 显示模式 640x480@60 为例，为讲解一下 VGA 显示的相关参数
- 显示模式： 640x480@60
640x480 是指 VGA 的分辨率， 640 是指有效显示图像每一行有 640 个像素点， 480 是指每一帧图像有 480 行， 640 * 480 = 307200 ≈ 300000，每一帧图片包含约 30 万个像素点，之前某品牌手机广告上所说的 30 万像素指的就是这个； @60 是指 VGA 显示图像的刷新频率， 60 就是指 VGA 显示器每秒刷新图像 60 次，即每秒钟需要显示 60 帧图像。 - 时钟(MHz)： 25.175MHz，是 VGA 显示的工作时钟，像素点扫描频率。
- 行同步信号时序(像素 )、 场同步信号时序(行数 )
下面我们以显示模式 640x480@60、 640x480@75 为例，学习一下时钟频率的计算方法。
行扫描周期 * 场扫描周期 * 刷新频率 = 时钟频率
所以行同步信号和场同步信号高电平宽度与显示模式有关。
640x480@60：
|----------------------------------|------------|
| 行扫描周期： 800(像素)，场扫描周期： 525(行扫描周期) | 刷新频率： 60Hz |
| 800 * 525 * 60 = 25,200,000 ≈ 25.175MHz （误差忽略不计） ||
640x480@75：
|----------------|-------------------|------------|
| 行扫描周期： 840(像素) | 场扫描周期： 500(行扫描周期) | 刷新频率： 75Hz |
| 840 * 500 * 75 = 31,500,000 = 31.5MHz |||
在计算时钟频率时，要谨记一点，要使用行扫描周期和场扫描周期的参数进行计算，不能使用有效图像的参数进行计算，虽然在有效图像外的其他阶段图像信息均无效， 但图像无效阶段的扫描也花费了扫描时间。

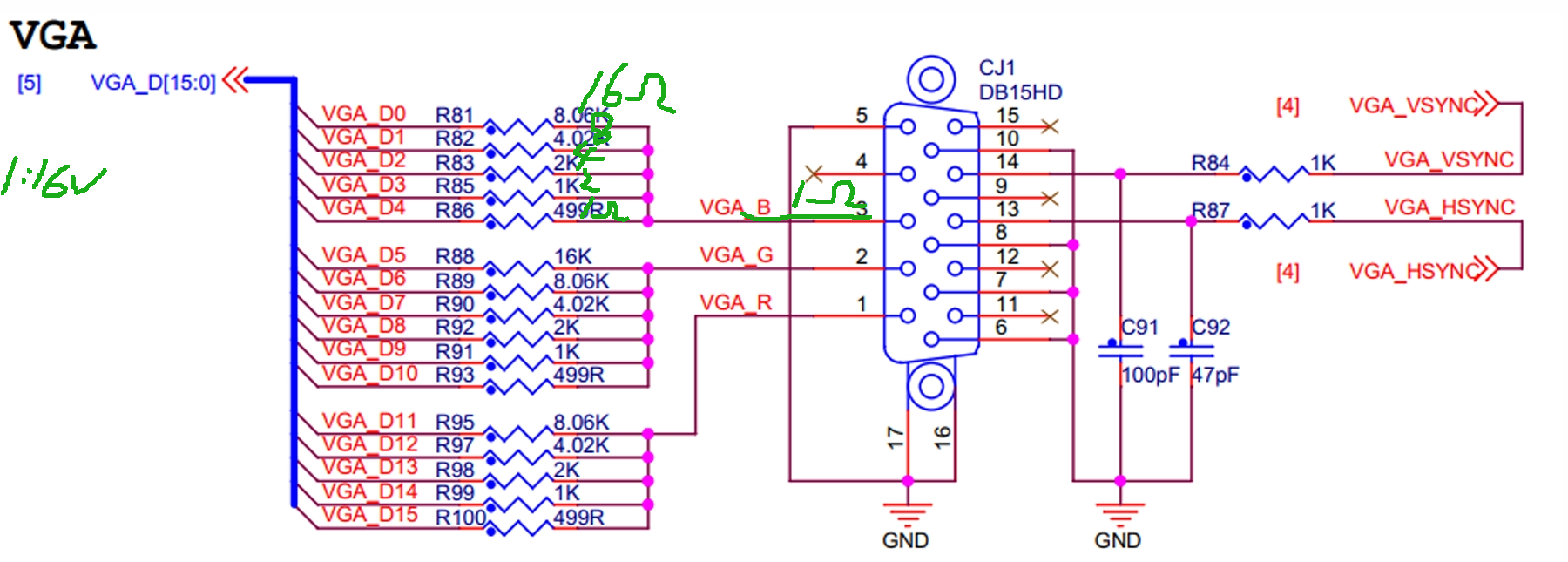

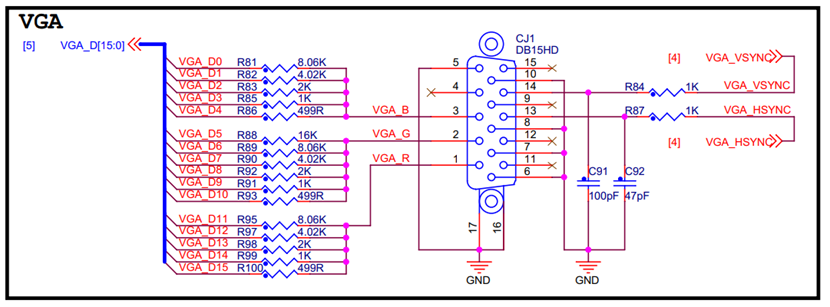

VGA电路开发板原理图分析
由于FPGA芯片只能处理数字信号，而VGA接口传输的是模拟信号，因此图中的vga_r、vga_g、vga_b引脚必须输出模拟信号。这需要通过数模转换将FPGA输出的数字信号转换为模拟信号。原理图中采用权电阻网络实现DAC功能，当然也可以使用专用DAC芯片。二者的主要区别在于权电阻网络的转换精度低于专用DAC芯片。通过观看这个原理图的权电阻网络，我们可以很清晰的看见每个颜色的接口的电阻之间的规律，我们以vga_b为例子进行讲解，假设
|--------------|-----|
| fpga高电平1 | 16V |
| vga_d4接电阻 | 1Ω |
| vga_d3接电阻 | 2Ω |
| vga_d2接电阻 | 4Ω |
| vga_d1接电阻 | 8Ω |
| vga_d0接电阻 | 16Ω |
| vga_b接口处的电阻值 | 1Ω |
根据上面的假设，我们可以写出几组真值表。
|--------|--------|--------|--------|--------|--------------------------------|
| vga_d4 | vga_d3 | vga_d2 | vga_d1 | vga_d0 | vga_b |
| 1 | 0 | 0 | 0 | 0 | (16V/1Ω)*1Ω=16V |
| 1 | 1 | 1 | 0 | 0 | (16V/1Ω+16V/2Ω+16V/4Ω)*1Ω=28V |
这就是权电阻网络实现的DAC，通过电阻去控制电流，进而控制电压(幅值)，从而实现数模转换。
我们可以看出高位对vga_b的电压幅值影响最大，最低位对vga_b的电压幅值影响最小。
这里使用的RGB565图像模式，位宽为16bit，高 5位表示红色，低5 位表示蓝色，中间 6 位表示绿色。根据位宽不同，RGB 图形格式还包括 RGB232、 RGB888等，数据位宽越大，表示颜色种类越多，显示图像越细腻。
我们的电脑大多使用的是rgb888模式。将RGB888转换为RGB565的方法很简单：只需从RGB888的三个颜色通道中提取高位数据，并将对应幅值赋予RGB565即可完成模式转换。
使用vga接口显示不同颜色
实现目标1：VGA单颜色显示
实现目标2：VGA显示：横向条纹、纵向条纹、斜线分块显示、显示三角形、圆形、椭圆形等

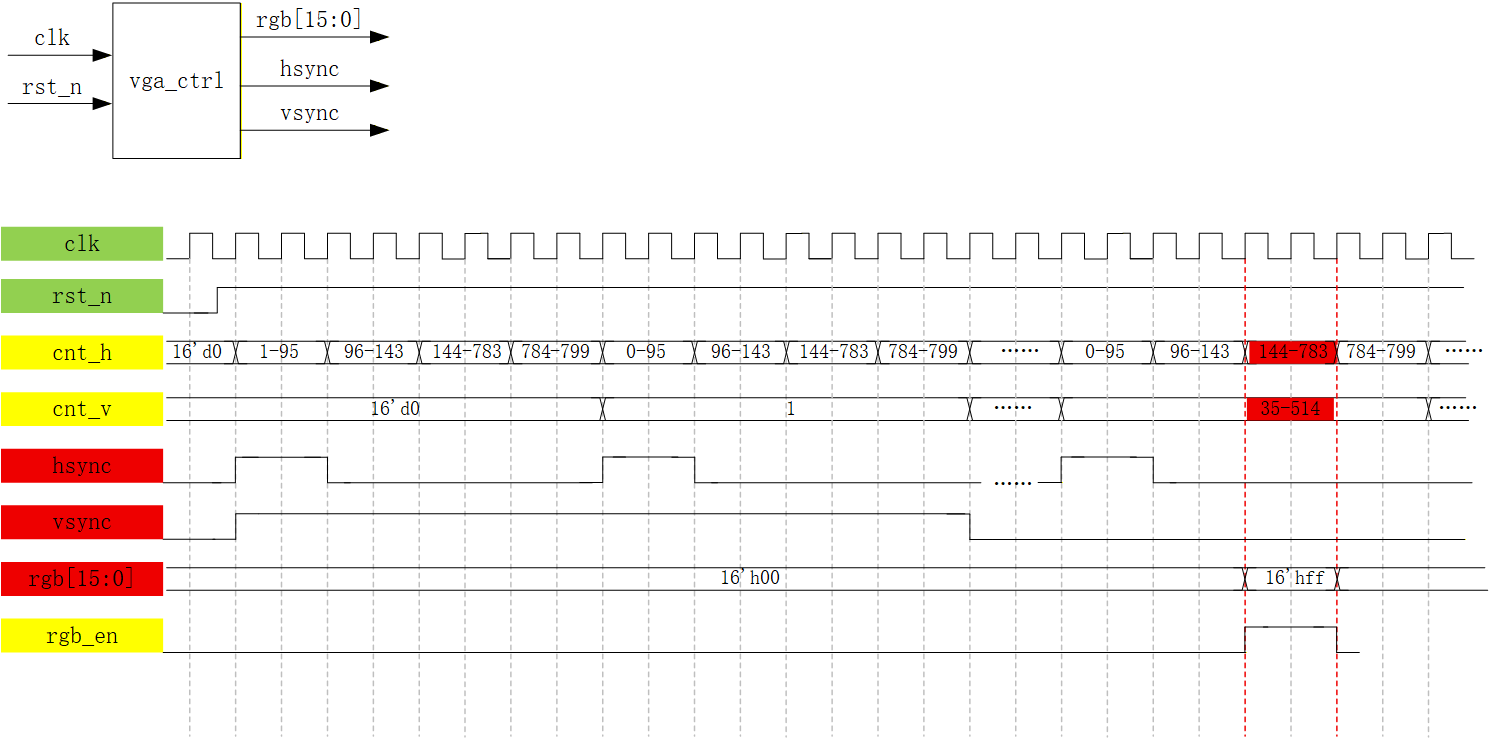

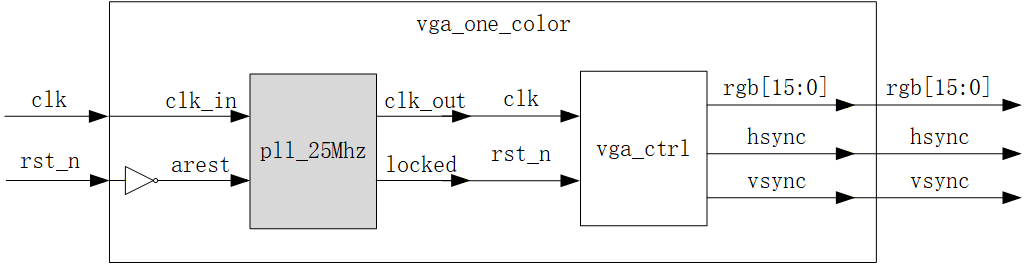

绘制模块框图及波形图
编写模块代码
模块vga_ctrl
module vga_ctrl(
input wire clk ,
input wire rst_n ,
output wire[15:0] rgb ,
output wire hsync ,
output wire vsync
);
//========== 时序参数（640x480@60Hz）==========
//行同步信号时序(像素)
parameter H_SYNC = 16'd96 ,
H_BACK = 16'd40 ,
H_LEFT = 16'd8 ,
H_VAILD = 16'd640 ,
H_RIGHT = 16'd8 ,
H_FRONT = 16'd8 ,
H_TOTAL = 16'd800 ;
//场同步信号时序(行数)
parameter V_SYNC = 16'd2 ,
V_BACK = 16'd25 ,
V_TOP = 16'd8 ,
V_VAILD = 16'd480 ,
V_BOTTOM= 16'd8 ,
V_FRONT = 16'd2 ,
V_TOTAL = 16'd525 ;
//========== 颜色定义 ==========
parameter RED = 16'hF800, //红色
ORANGE = 16'hFC00, //橙色
YELLOW = 16'hFFE0, //黄色
GREEN = 16'h07E0, //绿色
CYAN = 16'h07FF, //青色
BLUE = 16'h001F, //蓝色
PURPPLE = 16'hF81F, //紫色
BLACK = 16'h0000, //黑色
WHITE = 16'hFFFF, //白色
GRAY = 16'hD69A; //灰色
//========== 显示模式选择 ==========
// 0:单色(黄色) 1:横向条纹 2:纵向条纹 3:斜线分块正向
// 4:斜线分块反向 5:三角形 6:圆形 7:椭圆形
parameter [2:0] PATTERN = 3'd5; // 修改此值切换模式
reg [15:0] cnt_h;
reg [15:0] cnt_v;
wire rgb_en;
//cnt_h
always@(posedge clk or negedge rst_n)
begin
if(!rst_n)
cnt_h <= 16'd0;
else if(cnt_h == H_TOTAL - 1'b1)
cnt_h <= 16'd0;
else
cnt_h <= cnt_h + 1'b1;
end
//cnt_v
always@(posedge clk or negedge rst_n)
begin
if(!rst_n)
cnt_v <= 16'd0;
else if(cnt_h == H_TOTAL - 1'b1 && cnt_v == V_TOTAL - 1'b1)
cnt_v <= 16'd0;
else if(cnt_h == H_TOTAL - 1'b1)
cnt_v <= cnt_v + 1'b1;
else
cnt_v <= cnt_v;
end
//hsync
assign hsync = (cnt_h < H_SYNC) ? 1'b1 : 1'b0 ;
//vsync
assign vsync = (cnt_v < V_SYNC) ? 1'b1 : 1'b0 ;
//rgb_en有效显示区域使能
assign rgb_en = (cnt_h >= H_SYNC + H_BACK + H_LEFT
&&cnt_h < H_SYNC + H_BACK + H_LEFT + H_VAILD
&&cnt_v >= V_SYNC + V_BACK + V_TOP
&&cnt_v < V_SYNC + V_BACK + V_TOP + V_VAILD)
? 1'b1 : 1'b0 ;
//建立坐标系
wire [31:0] x;
wire [31:0] y;
reg [15:0] color_tmp;//根据坐标和模式产生的颜色
//x
assign x = (rgb_en) ? (cnt_h - H_SYNC - H_BACK - H_LEFT) : 16'hffff;
//y
assign y = (rgb_en) ? (cnt_v - V_SYNC - V_BACK - V_TOP ) : 16'hffff;
//color_tmp
always @(*)
begin
color_tmp = BLACK;// 默认颜色
case(PATTERN)
3'd0 : color_tmp = YELLOW;//单色(黄色)
3'd1 : if(y < V_VAILD / 4)//横向条纹与y有关
color_tmp = RED;
else if(y >= V_VAILD / 4 * 1 && y < V_VAILD / 4 * 2)
color_tmp = ORANGE;
else if(y >= V_VAILD / 4 * 2 && y < V_VAILD / 4 * 3)
color_tmp = BLUE;
else
color_tmp = GREEN;
3'd2 : if(x < H_VAILD / 4)//纵向条纹与x有关
color_tmp = RED;
else if(x >= H_VAILD / 4 * 1 && x < H_VAILD / 4 * 2)
color_tmp = ORANGE;
else if(x >= H_VAILD / 4 * 2 && x < H_VAILD / 4 * 3)
color_tmp = BLUE;
else
color_tmp = GREEN;
3'd3 : if(y * H_VAILD < x * V_VAILD)//斜线分块正向
color_tmp = RED;//上半边
else
color_tmp = BLUE;
3'd4 : if(y * H_VAILD < V_VAILD * H_VAILD - x * V_VAILD)//斜线分块反向
color_tmp = RED;//上半边
else
color_tmp = BLUE;
3'd5 : if(y < 360 && y * 2 + 360 * 2 > x * 3 && y * 2 + x * 3 > 600 * 2)//三角形
color_tmp = YELLOW;
else
color_tmp = PURPPLE;
3'd6 : if(x * x + 320 * 320 + y * y + 240 * 240 < 2 * 320 * x + 2 * 240 * y + 120 * 120)//圆形(x - 320) * (x - 320) + (y - 240) * (y - 240) < 120*120
color_tmp = ORANGE;
else
color_tmp = GREEN;
3'd7 : if((x - 320) * (x - 320) * 50 * 50 + (y - 240) * (y - 240) * 100 * 100 < 100 * 100 * 50 * 50)//椭圆形
color_tmp = RED;
else
color_tmp = BLUE;
default:color_tmp = YELLOW;
endcase
end
//最终RGB输出
assign rgb = (!rgb_en) ? BLACK : color_tmp;
endmodule顶层模块vga_one_color
module vga_one_color(
input wire clk ,
input wire rst_n ,
output wire[15:0] rgb ,
output wire hsync ,
output wire vsync
);
wire clk_25Mhz;
wire locked ;
pll_25Mhz pll_25Mhz_inst (
.areset ( ~rst_n ),
.inclk0 ( clk ),
.c0 ( clk_25Mhz ),
.locked ( locked )
);
vga_ctrl vga_ctrl_inst(
.clk (clk_25Mhz ) ,
.rst_n (locked ) ,
.rgb (rgb ) ,
.hsync (hsync ) ,
.vsync (vsync )
);
endmodule编写仿真代码
`timescale 1ns/1ps
module vga_one_color_tb();
reg clk ;
reg rst_n ;
initial
begin
clk = 1'b0;
rst_n = 1'b0;
#123
rst_n = 1'b1;
end
always #10 clk = ~clk;
vga_one_color vga_one_color_inst(
.clk (clk ) ,
.rst_n (rst_n) ,
.rgb () ,
.hsync () ,
.vsync ()
);

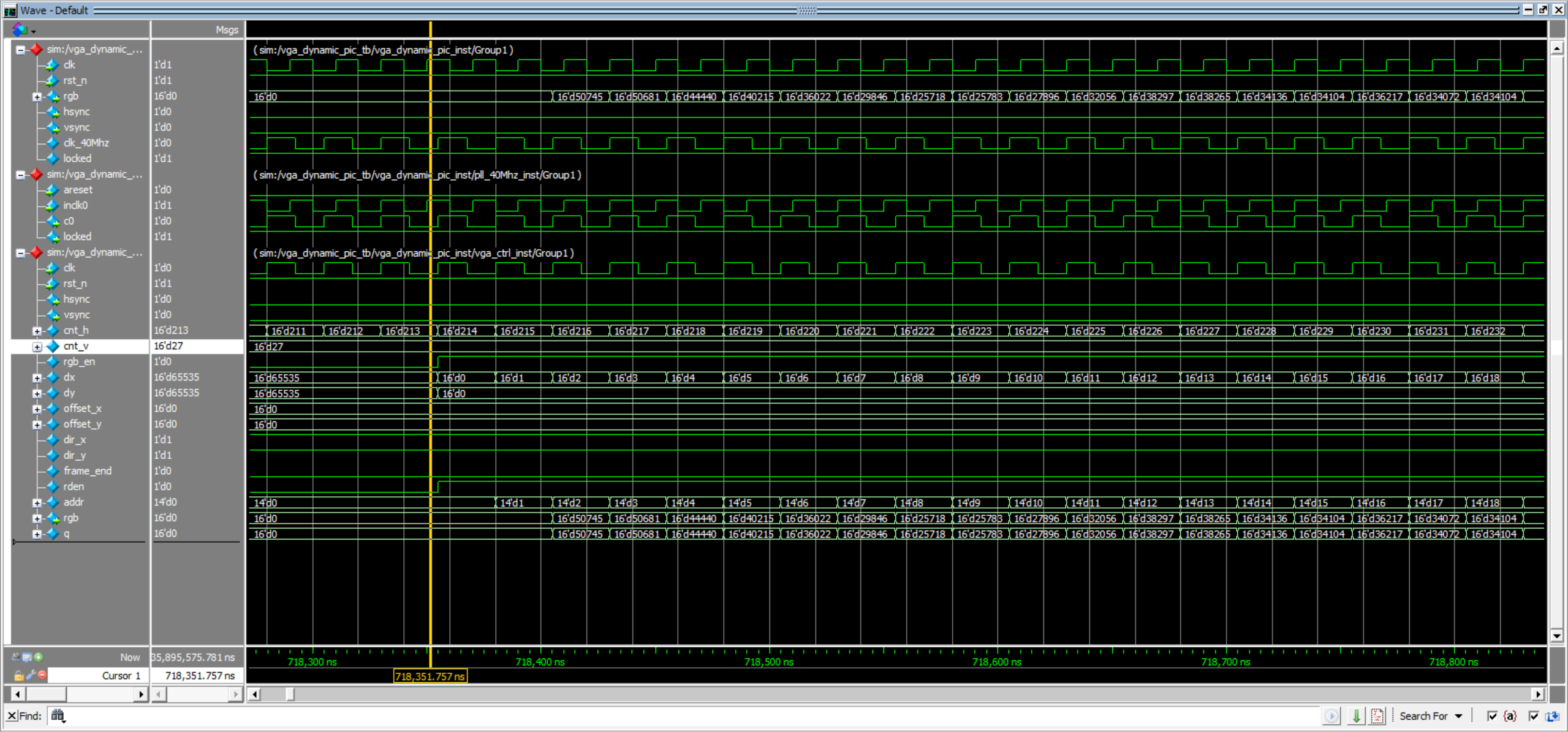

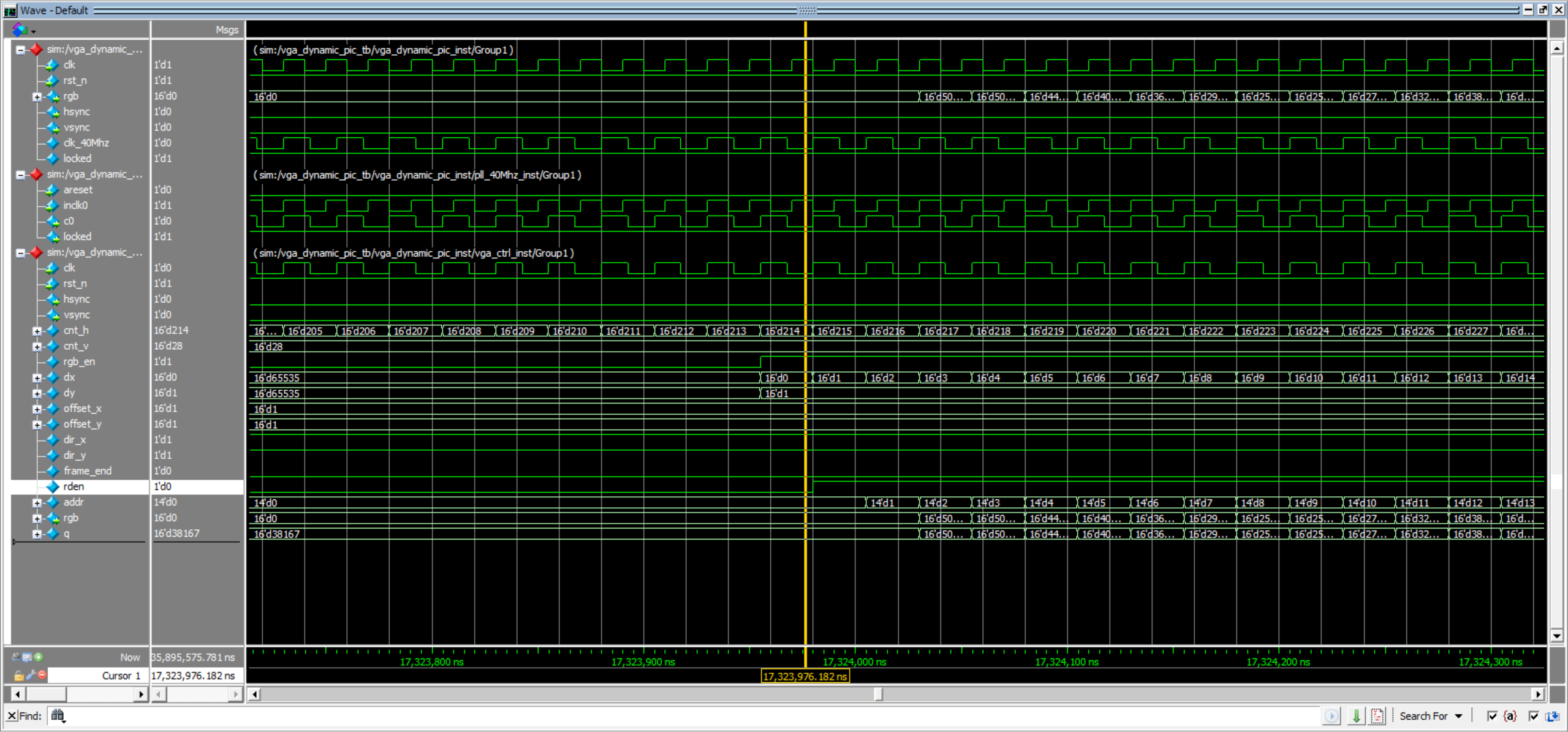

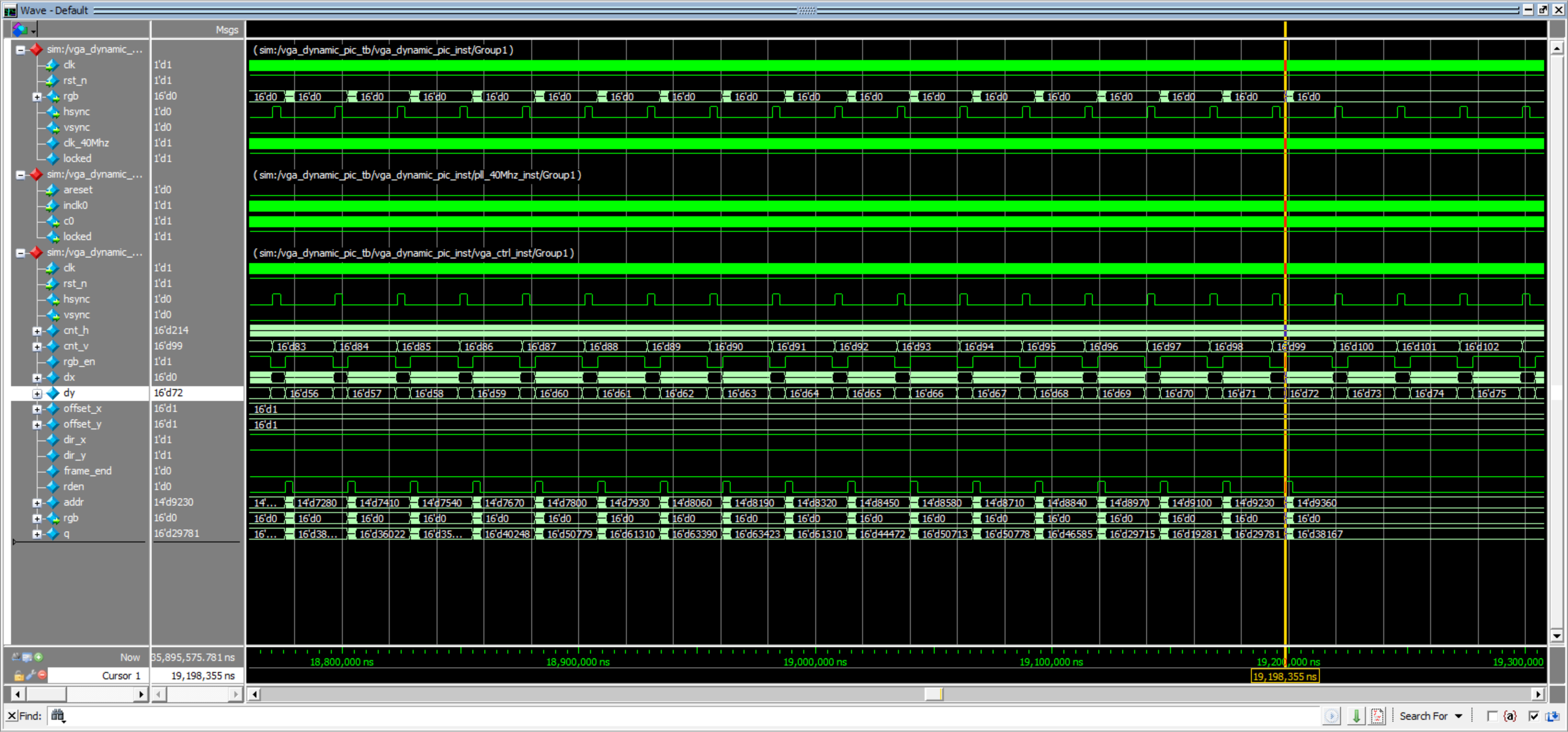

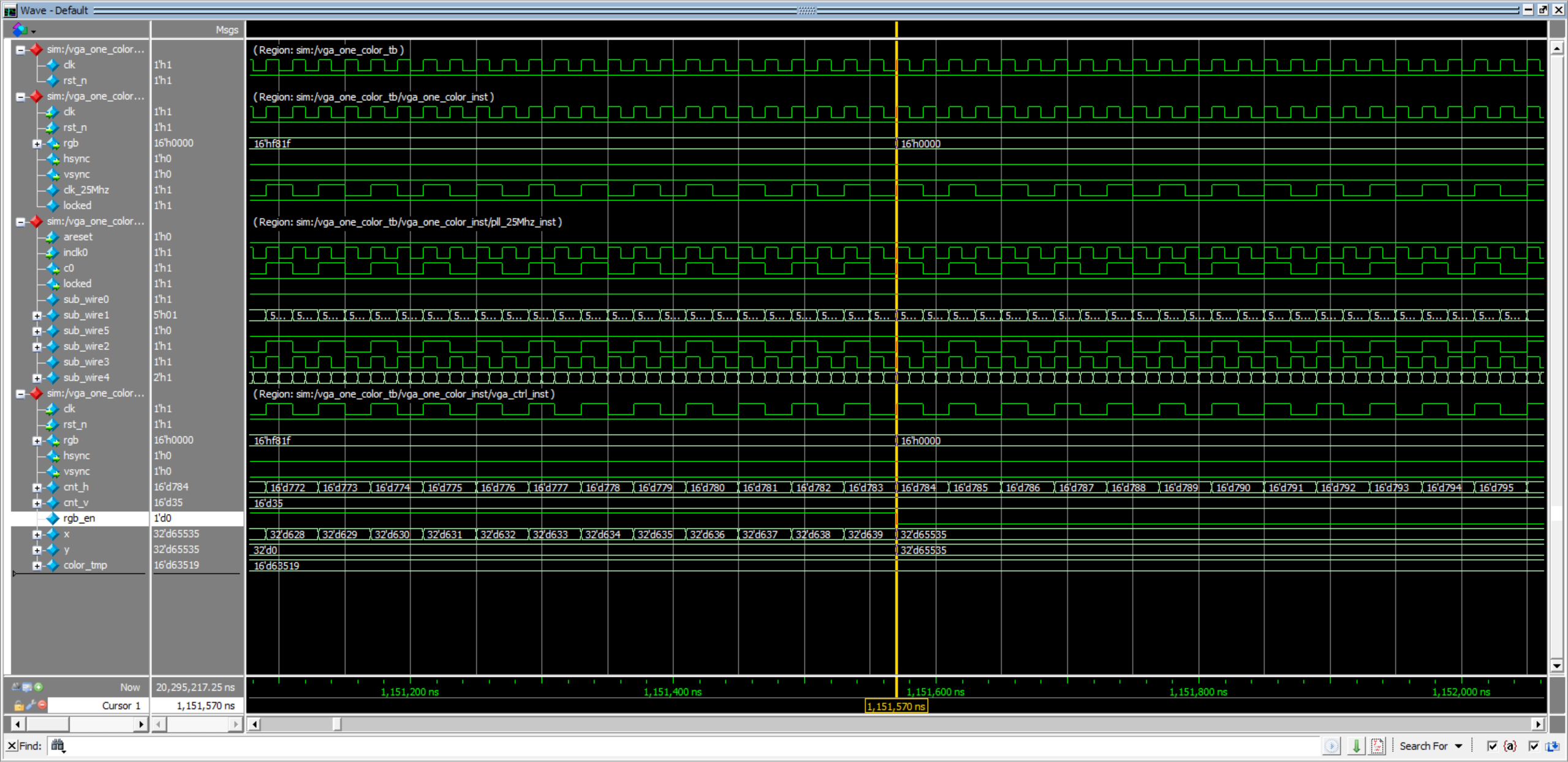

endmodule仿真验证

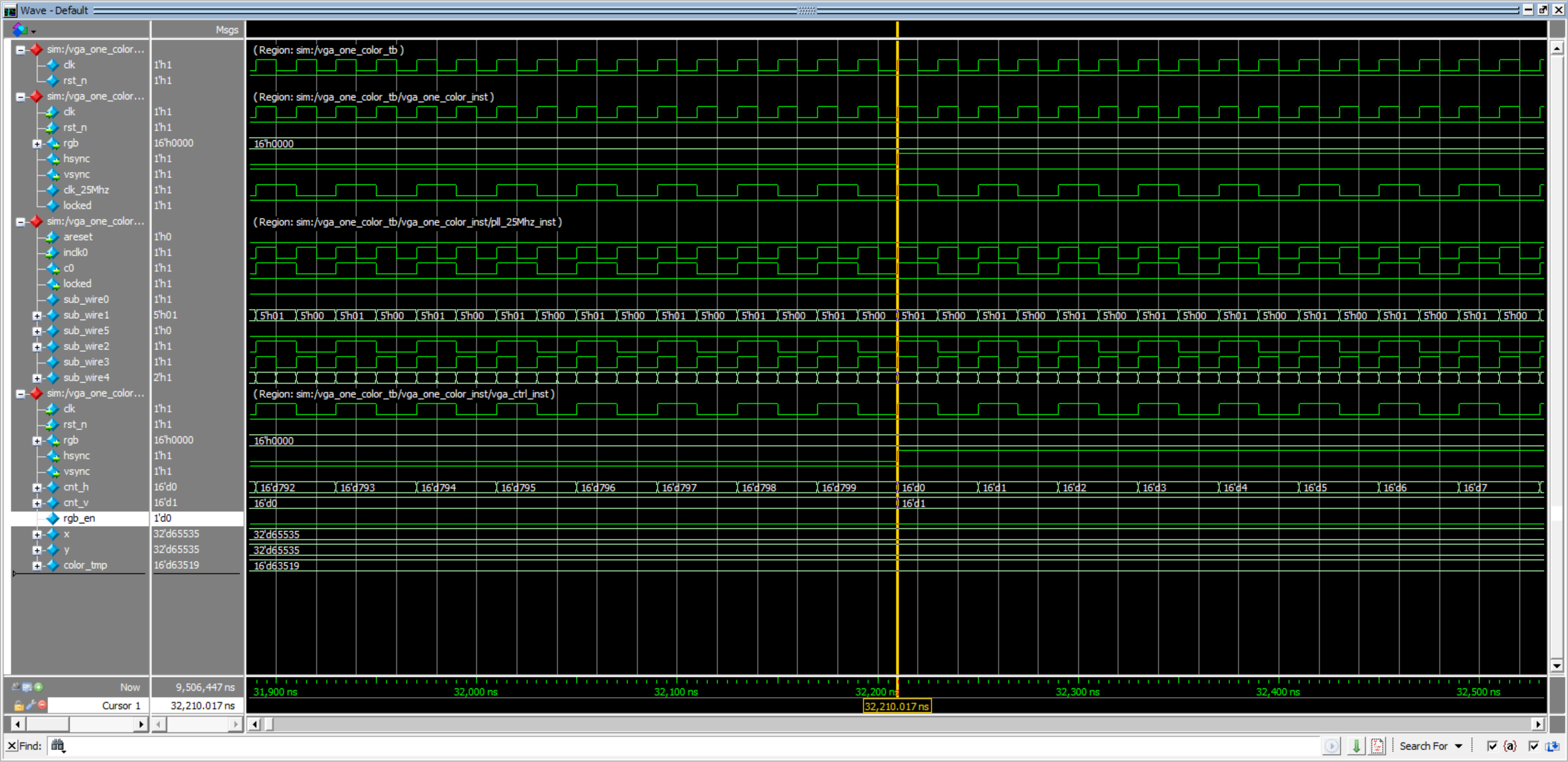

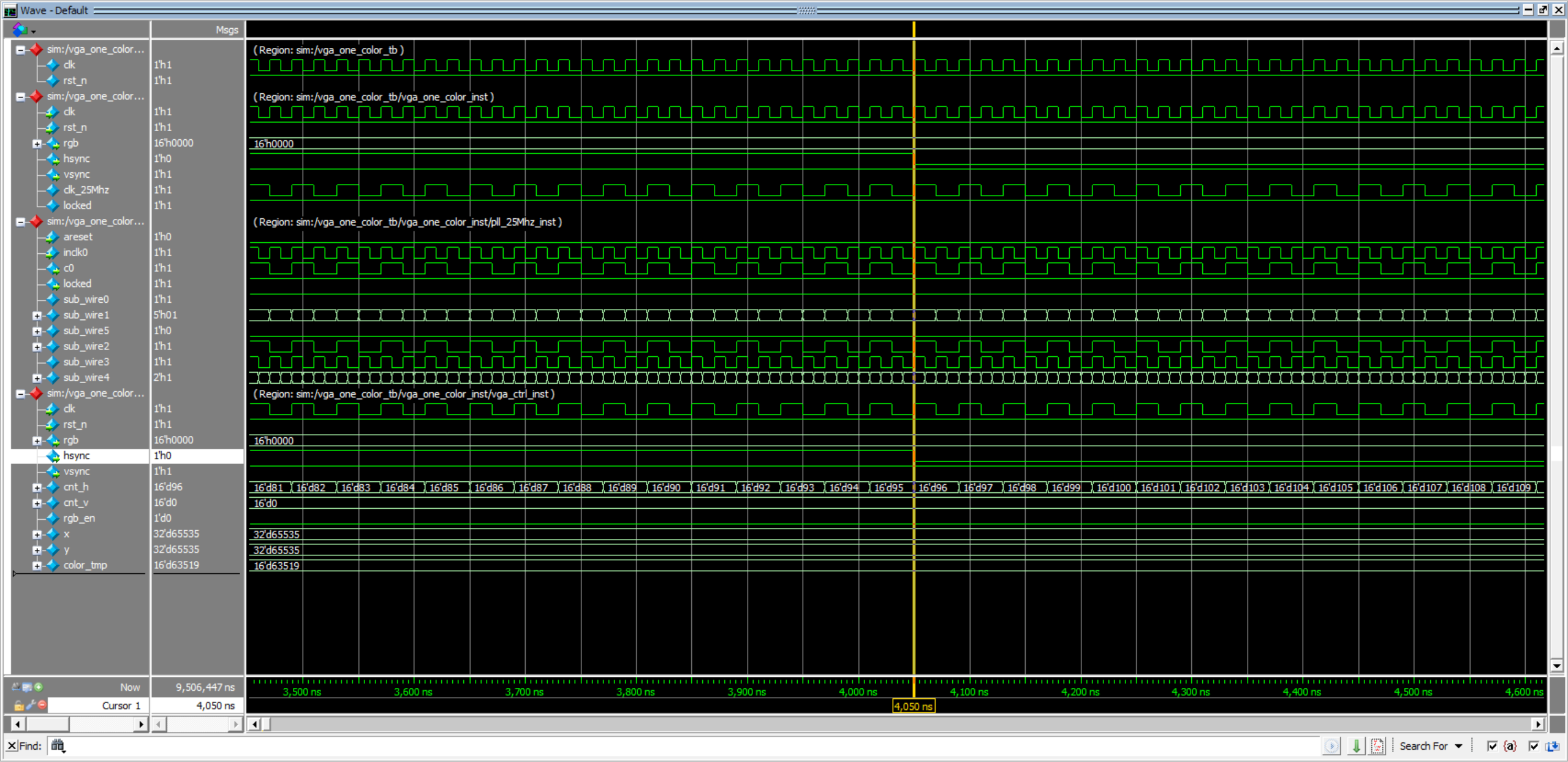

hsync没有问题

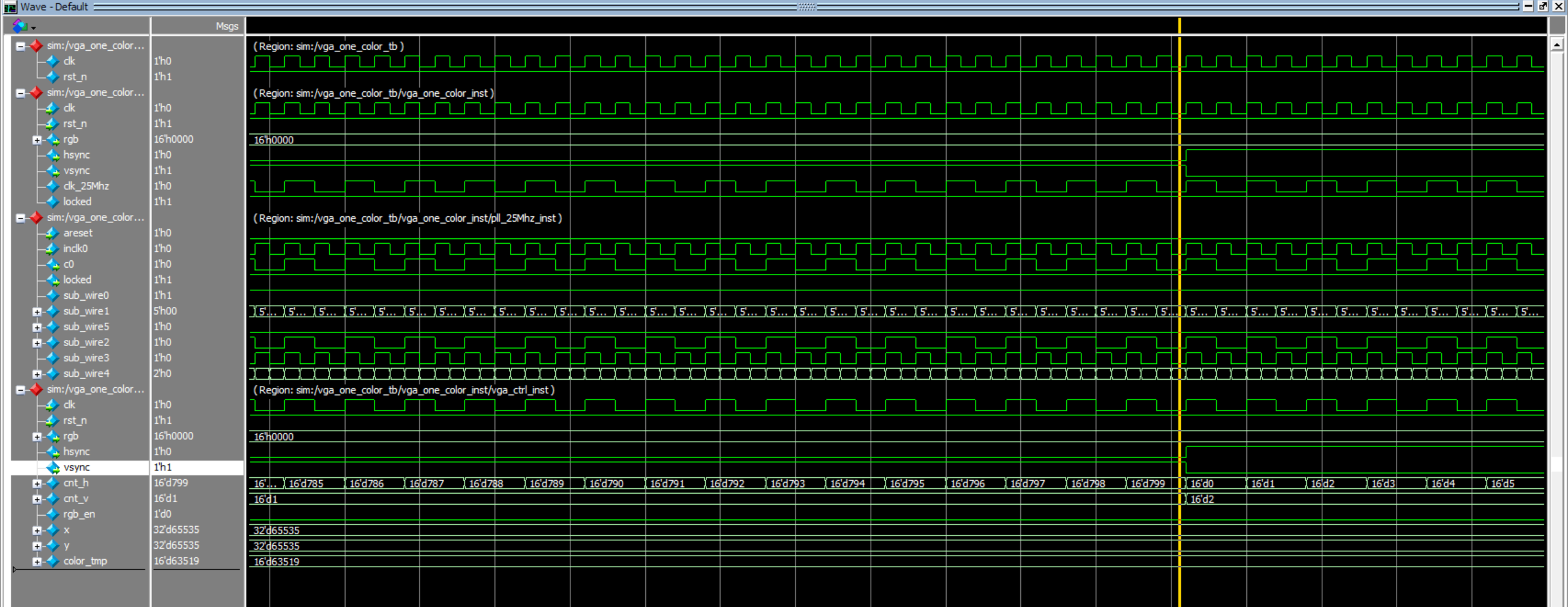

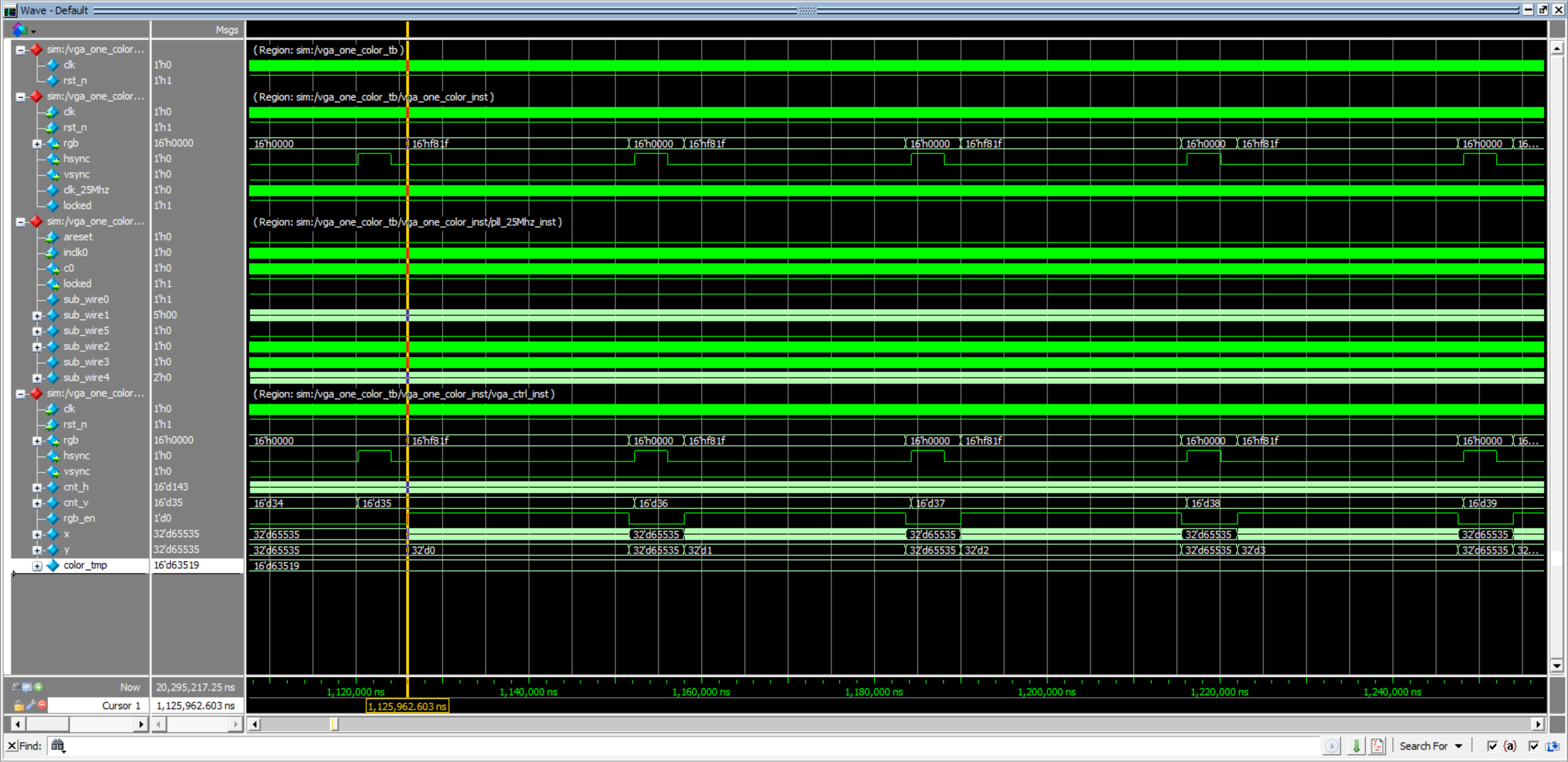

vsync没有问题
两个计数器没有问题

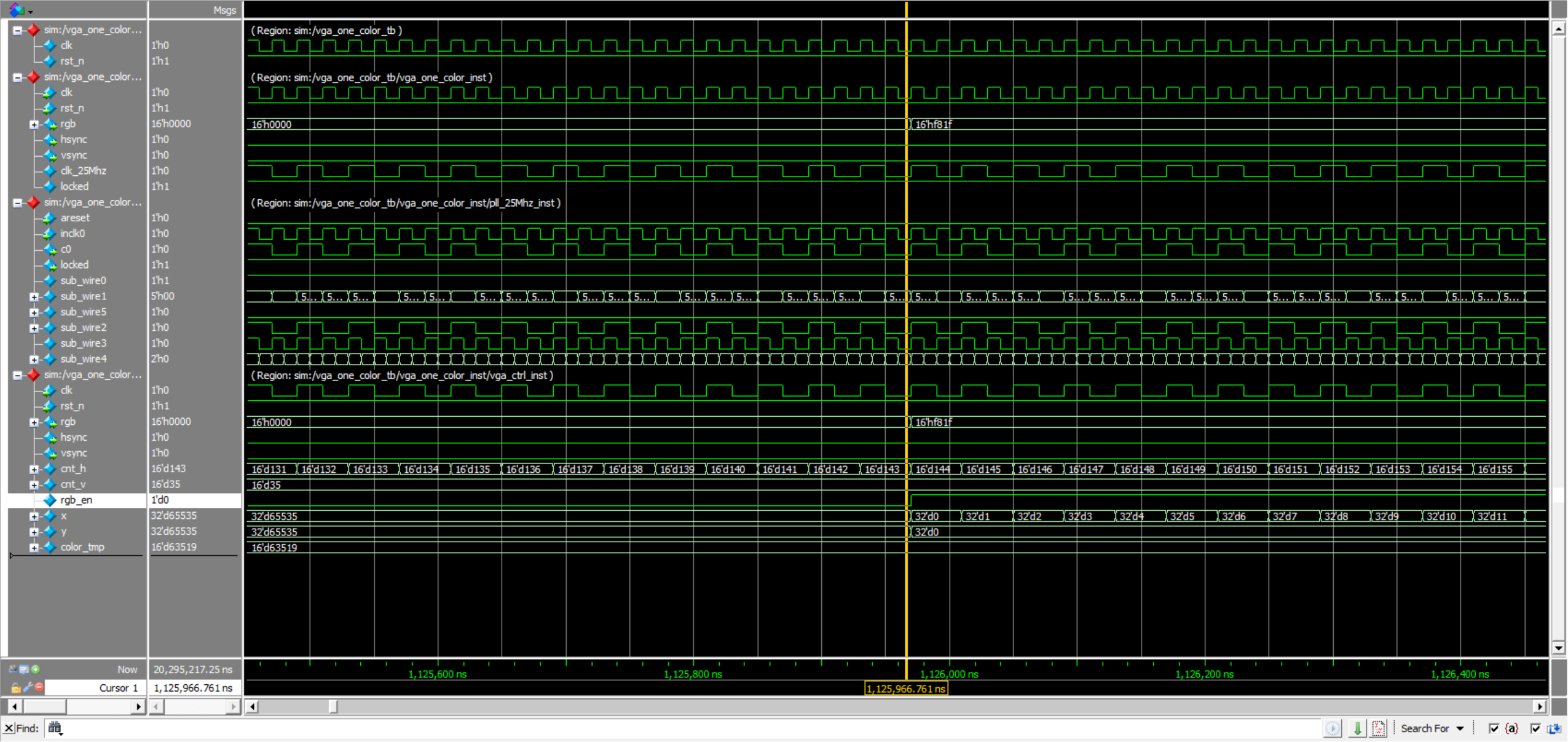

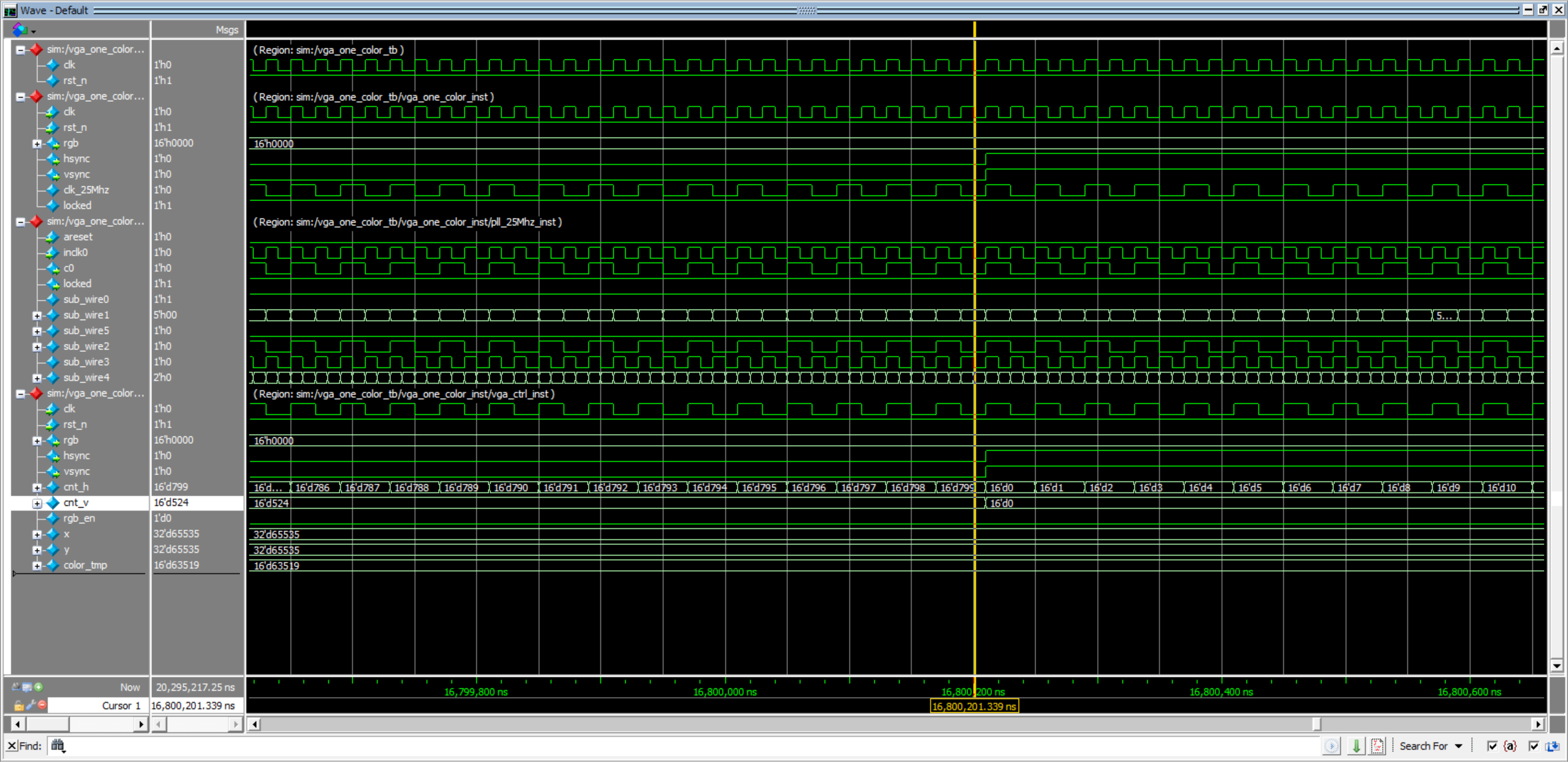

显示区域没有问题，x，y坐标也没有问题，仿真验证通过。

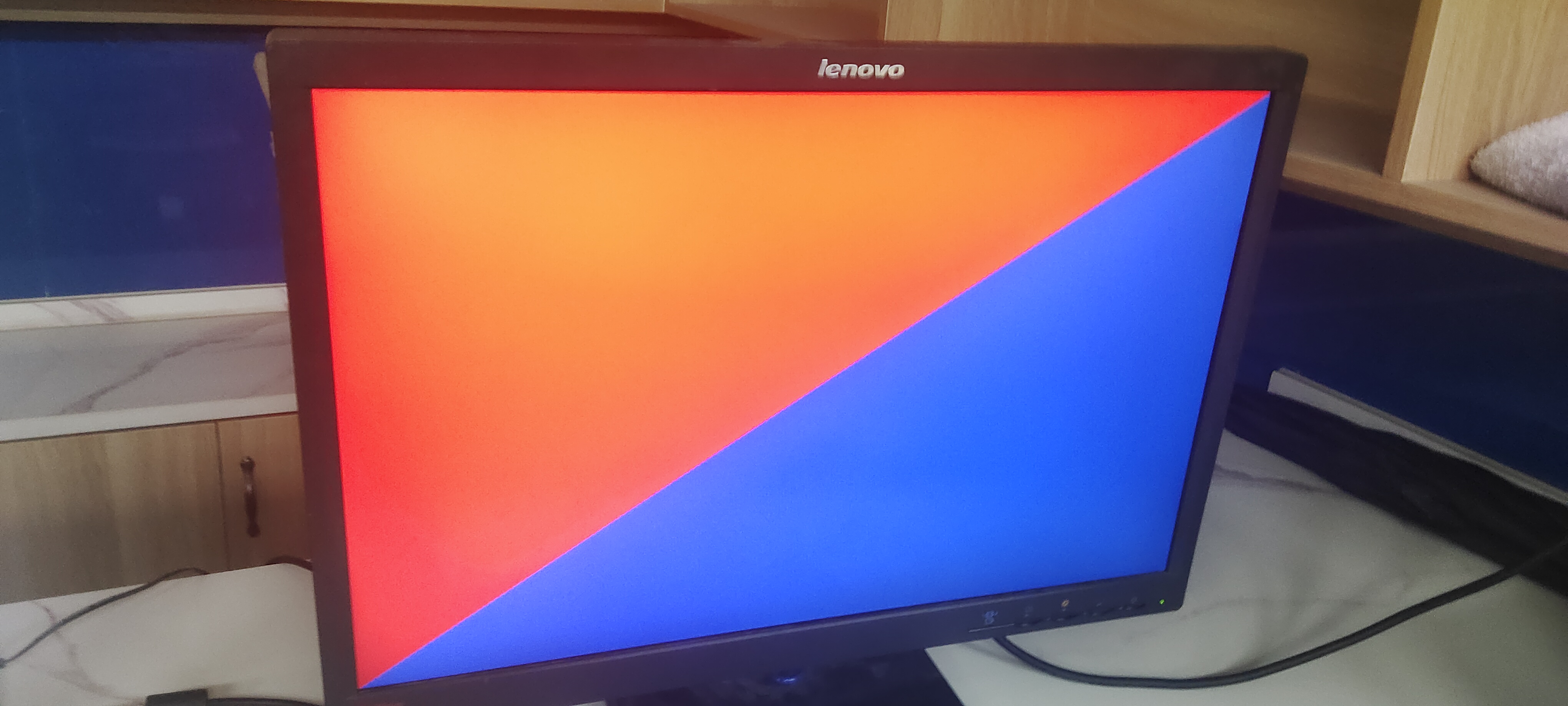

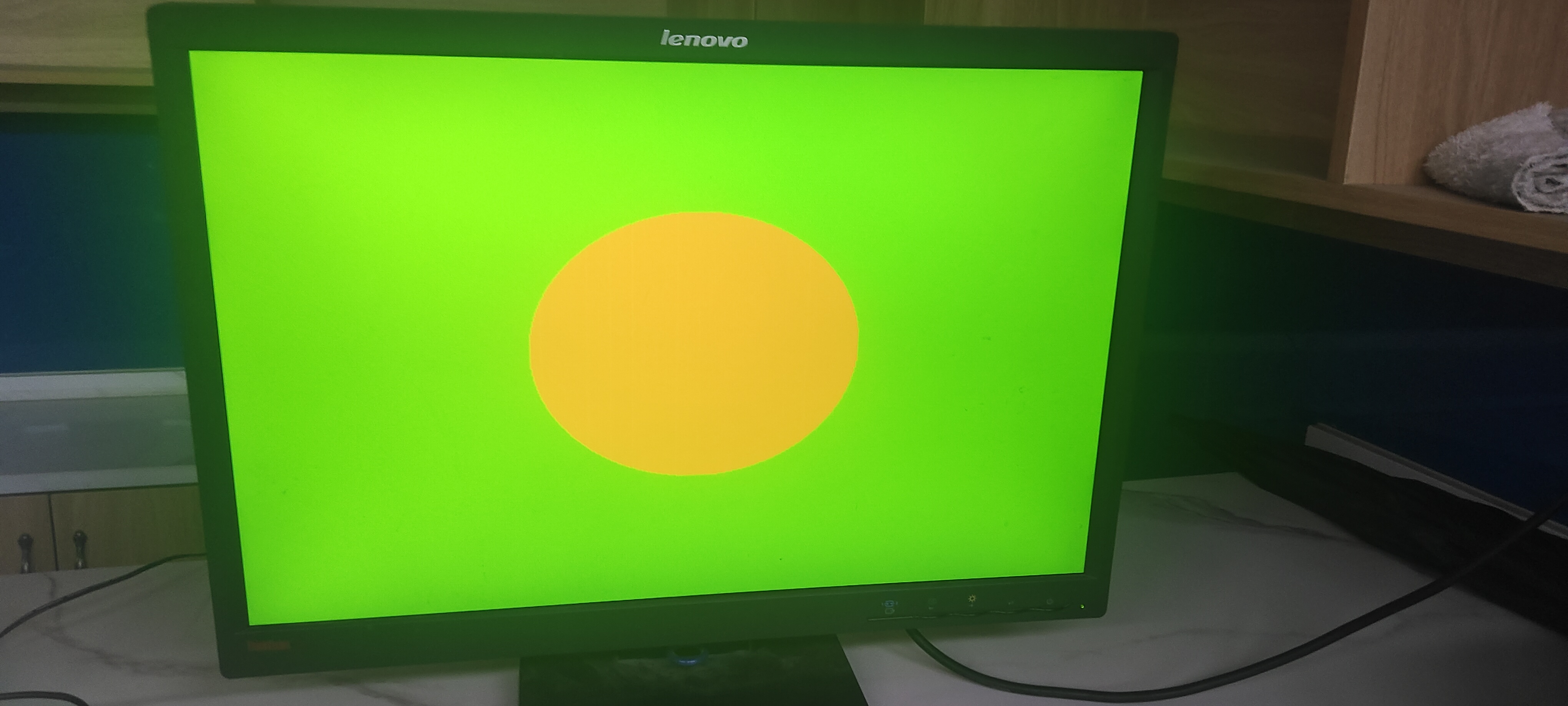

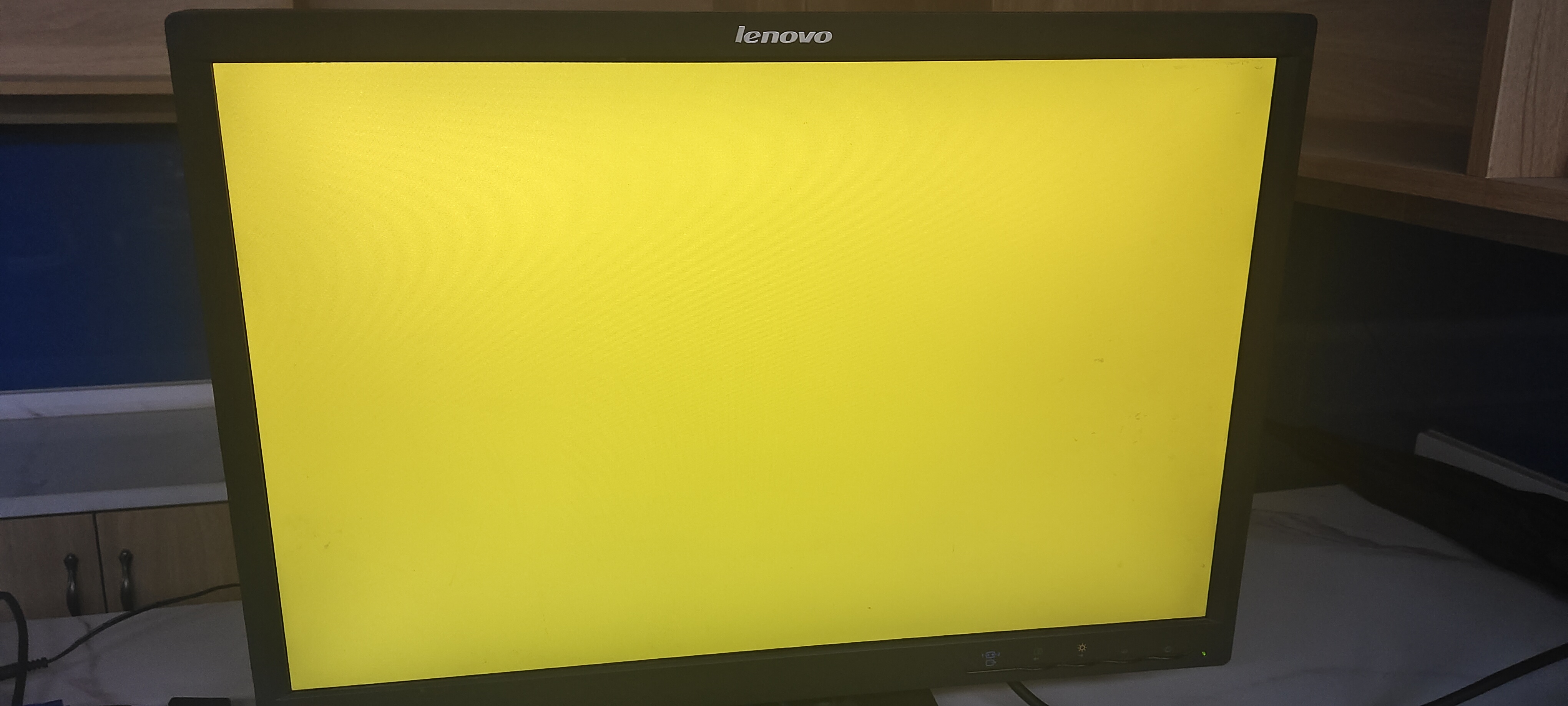

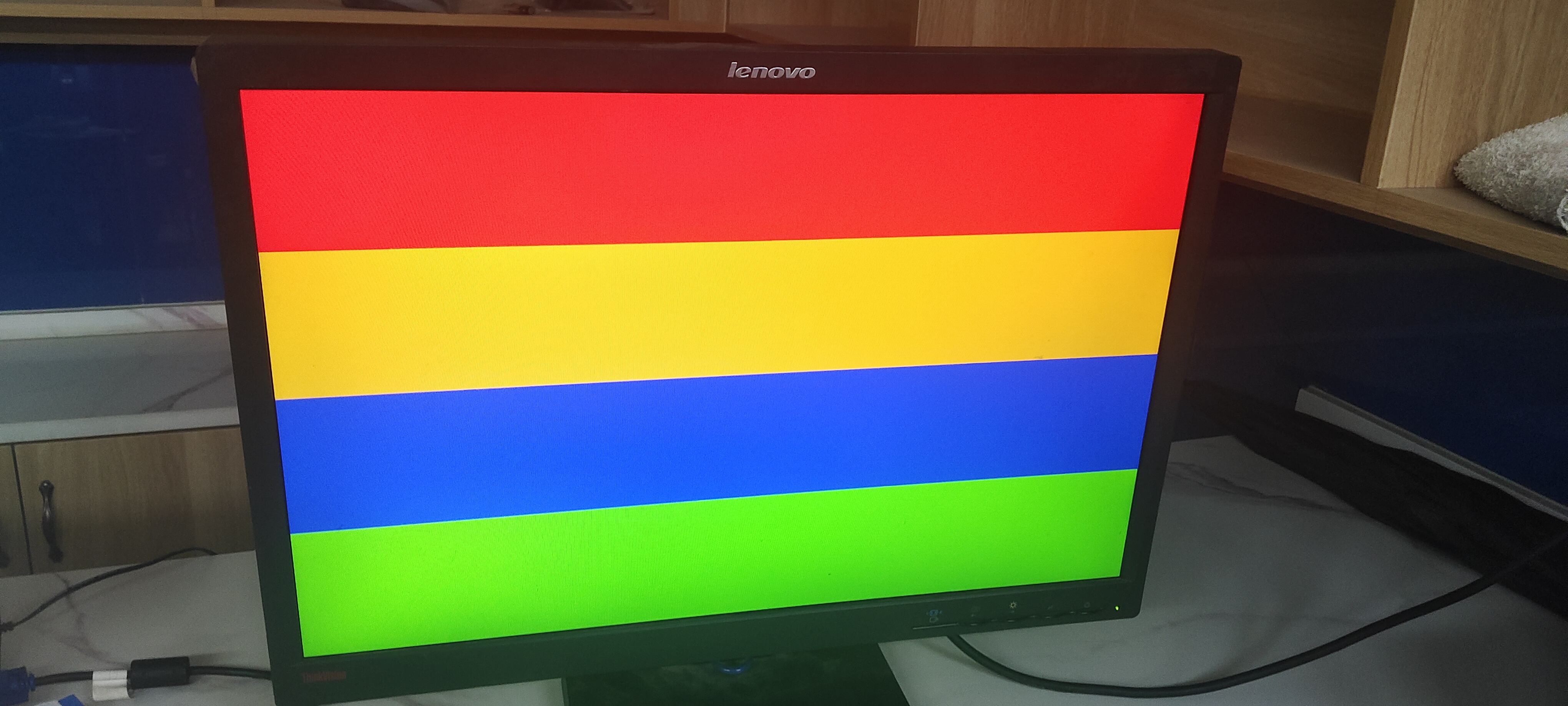

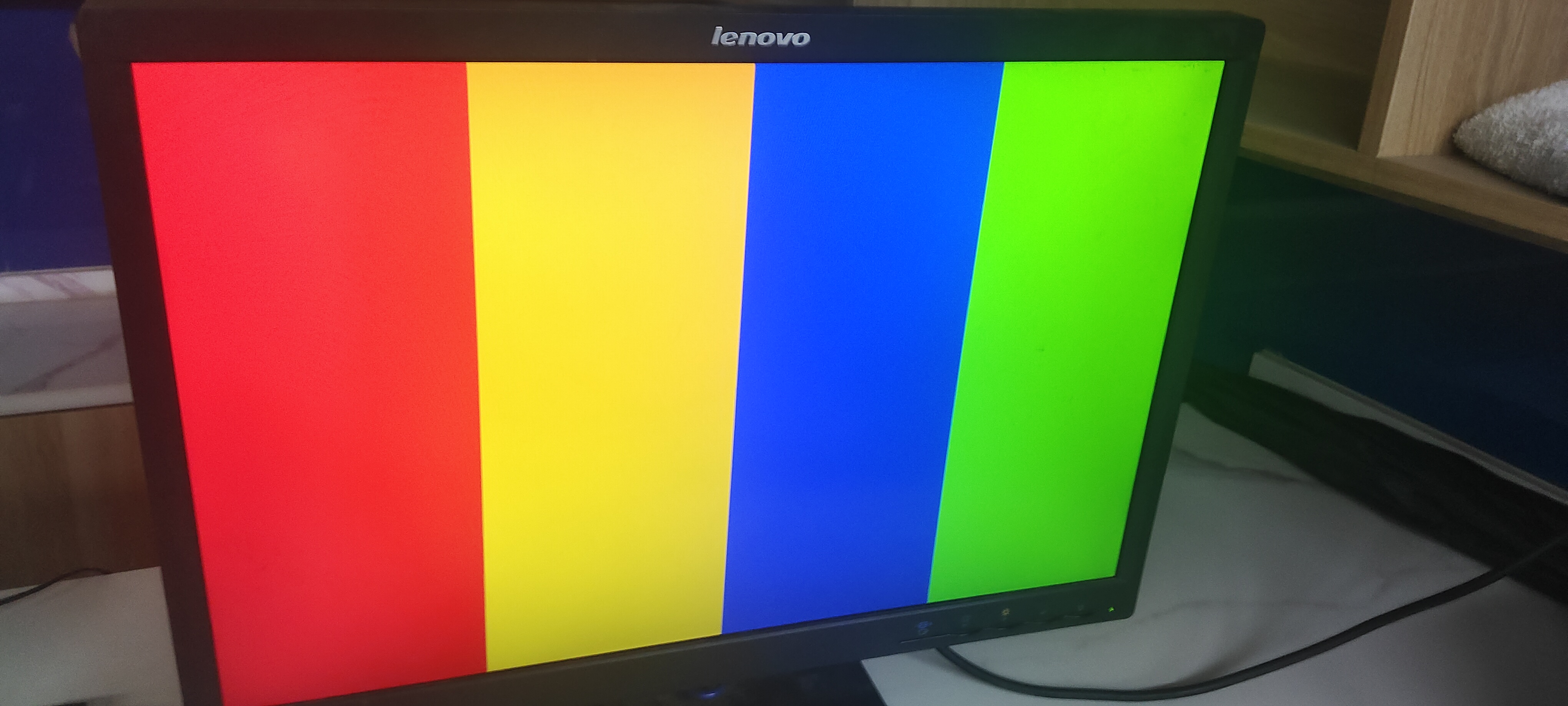

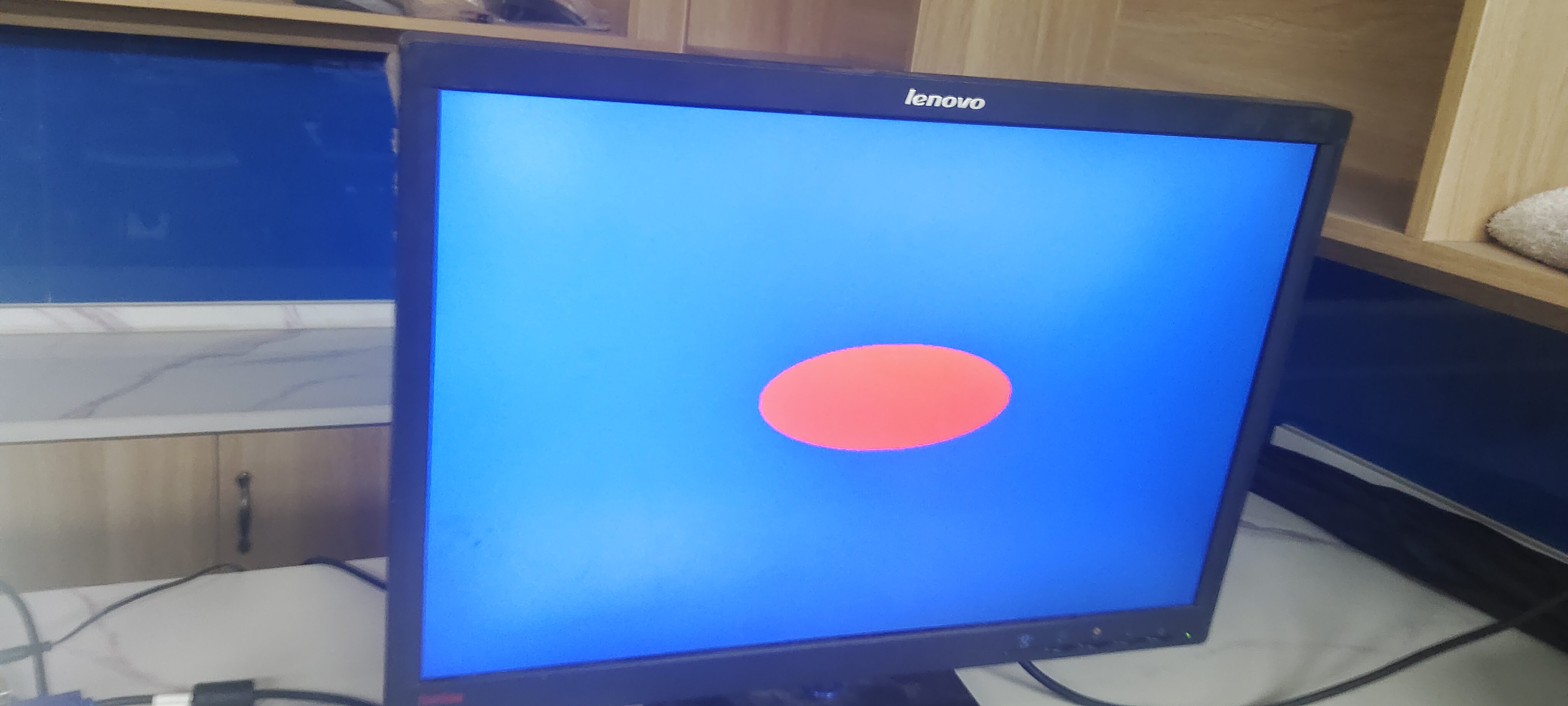

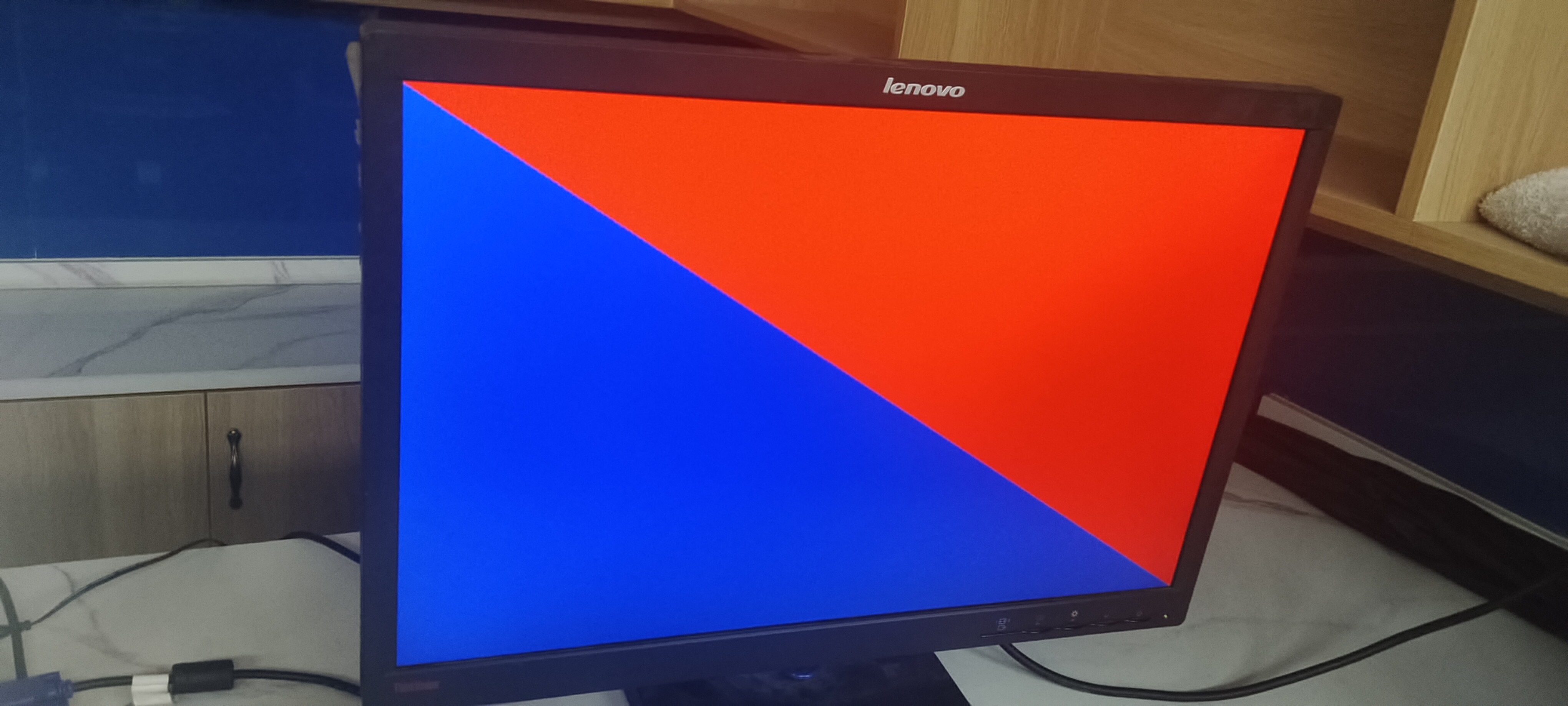

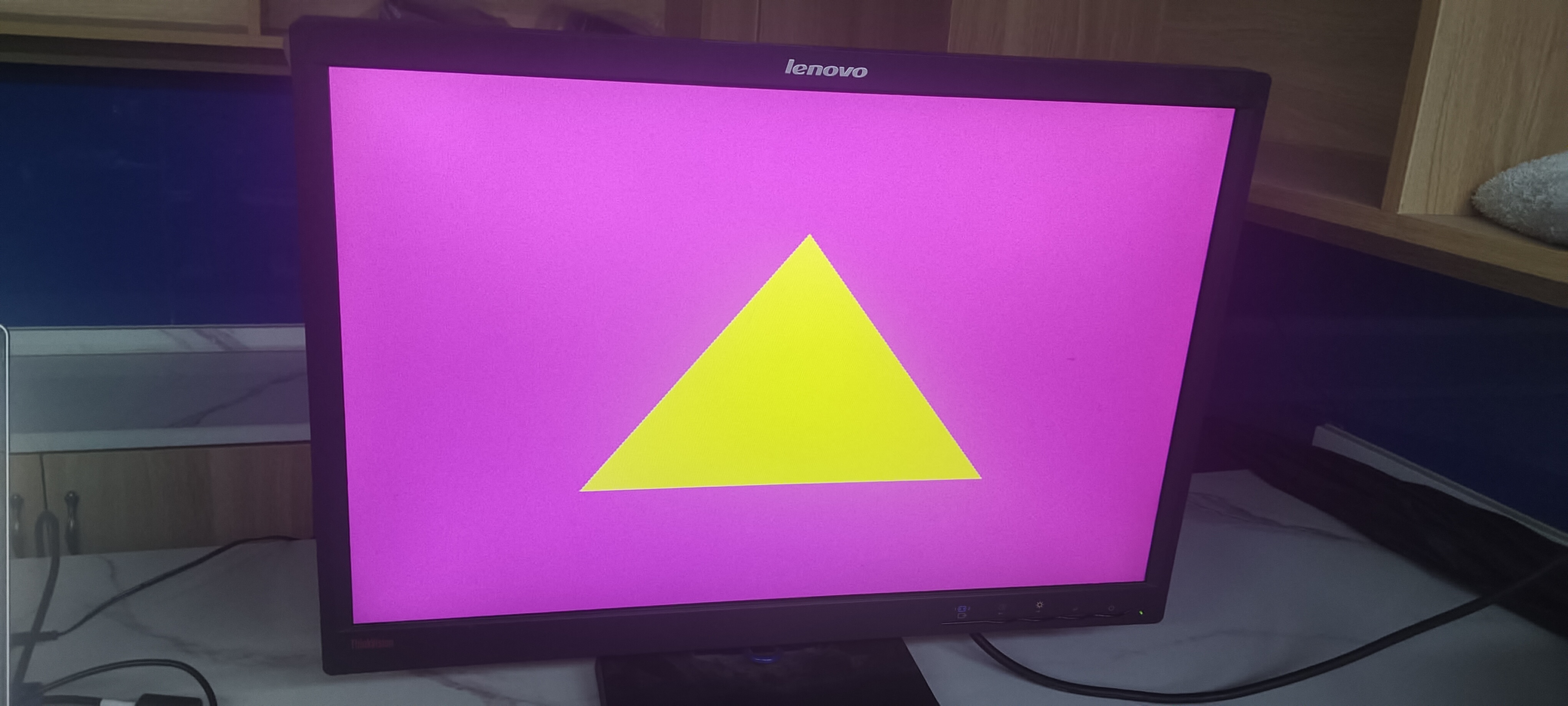

上板验证
练习
VGA显示，使用其他分辨率显示(只需要按照显示模式，修改一些参数配置即可)
总结
**vga显示原理：**VGA采用逐行扫描方式显示图像。在行同步信号和场同步信号的精确控制下，电子束（或视频信号）从屏幕左上角开始，按照从左到右、从上到下的顺序依次扫描每一个像素点。扫描过程中，每个像素点被单独赋予对应的RGB色彩值。一行扫描结束后，行消隐期使电子束快速跳转到下一行行首；一帧扫描完成后，场消隐期让电子束从右下角跳回左上角，开始下一帧刷新。如此循环往复，当刷新率足够高（通常≥60Hz）时，利用人眼的视觉暂留效应，观察者便看到连续稳定的完整画面。
**解释数模转换方法（介绍权电阻网络）：**由于FPGA输出的是数字信号（0和1），而VGA接口需要模拟电压来表现颜色深浅，因此必须进行数模转换。权电阻网络是一种简单经济的实现方案。以蓝色通道为例，数字位从高位到低位分别通过阻值按二进制倍数递增的电阻（如1Ω、2Ω、4Ω、8Ω、16Ω）接入负载。高位接小电阻，权重大，对输出电流贡献大；低位接大电阻，权重小。当数字位为高电平（如16V）时，对应支路产生电流，所有有效支路的电流在负载电阻上叠加，形成最终的模拟电压。也就是说使用电阻，控制各支路的电流，进而去控制vga三原色接口的模拟电压。
回答不同分辨率下使用的时钟怎么计算： 分辨率不同，则对应的有效显示区域不同，则行扫描周期和场扫描周期都不同，所以发送一帧数据所需要时钟周期数为行扫描周期 * 场扫描周期。然后根据刷新频率，我们可以知道1s发送多少帧。这样我们就可以得到1s内的时钟周期数也就是vga的时钟频率为：行扫描周期 * 场扫描周期 * 刷新频率。
使用vga接口显示静态图片
实现目标：使用matlab将.jpg\.png图片转换成.mif文件，然后将.mif文件存储到rom-ip核里，最后通过vga接口显示到显示器上。下面使用的分辨率为800x600@60。

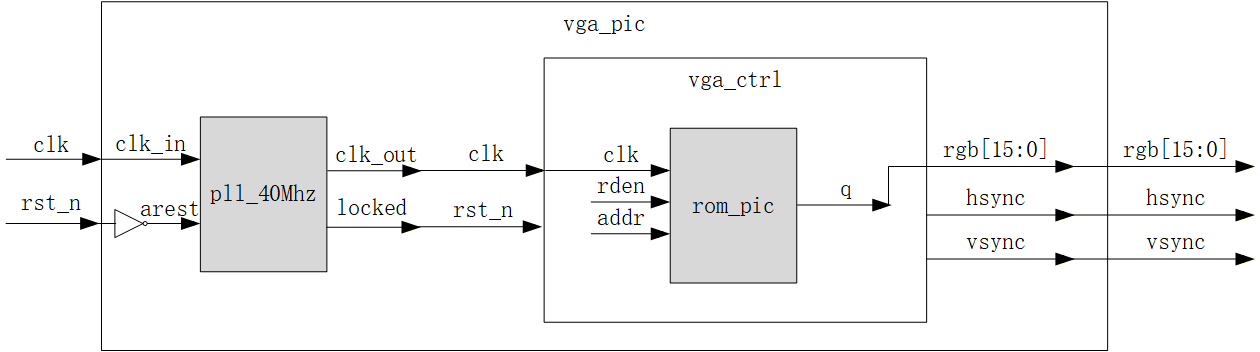

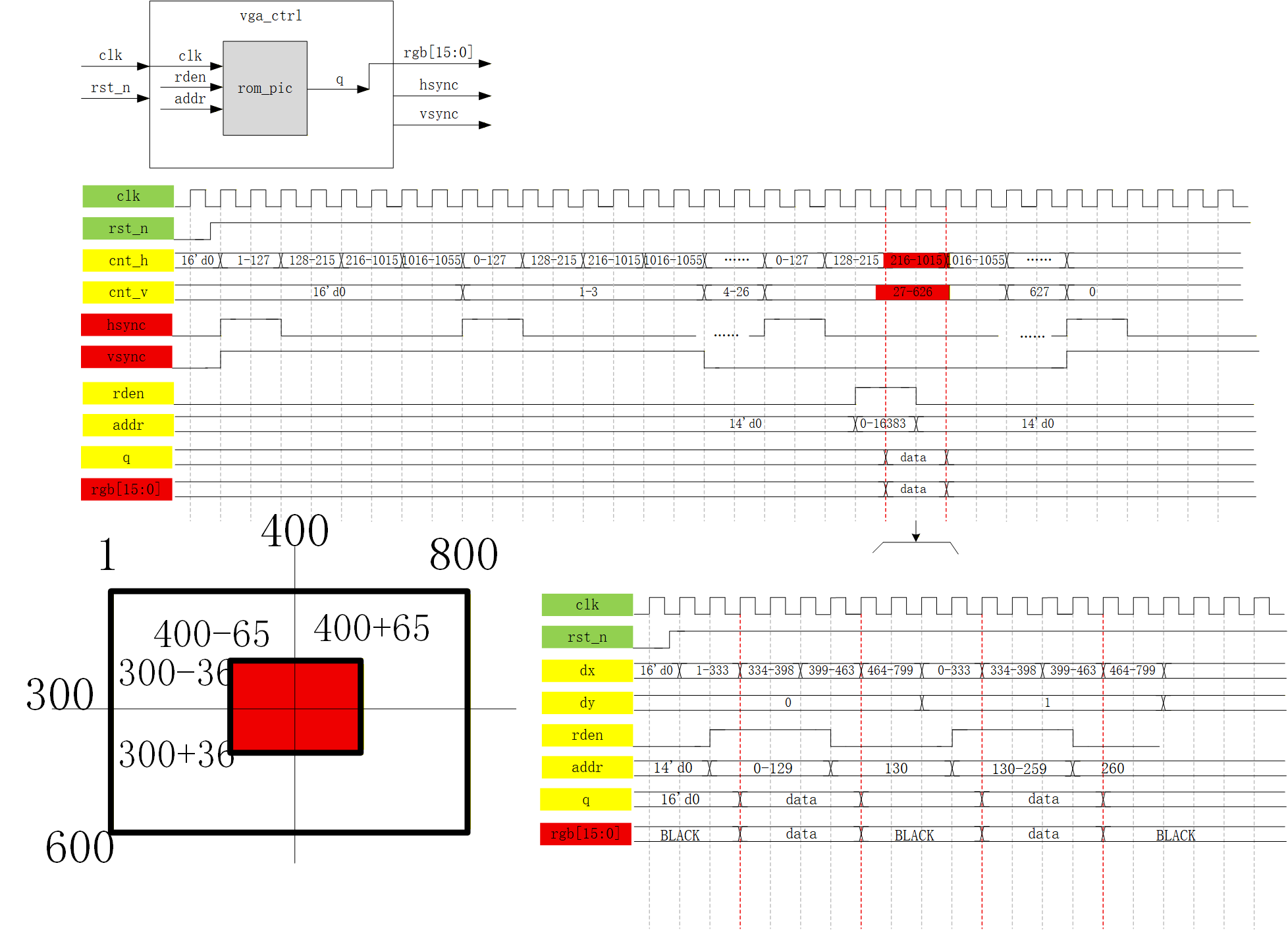

绘制模块框图及波形图
生成mif文件
使用下面的matlab代码生成mif文件。
Matlab
%a 是一个三维矩阵 (行,列,3)
%imread 函数默认将图片解码为 RGB888 格式，颜色通道顺序为R-G-B。
a = imread('tupian1.png'); % 读入图片 jpg png
y1=zeros(1,16384);% 存储红色分量,开辟一个16384的一维的全为0的空间,加速代码运行
y2=zeros(1,16384);% 存储绿色分量
y3=zeros(1,16384);% 存储蓝色分量
y4=zeros(1,16384);
y=zeros(1,16384); % 存储最终的 RGB565 像素值
%下面的设置使用EP4CE10F17C8芯片的60%多的存储类资源
%m=130;%行像素 图片宽度（列数）
%n=116;%场像素 图片高度（行数）
m=130;
n=73;
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%111111
fild=fopen('tupian.mif','wt');
fprintf(fild,'%s\n','WIDTH=16;');% 数据位宽为 16 bit（RGB565恰好占16位）
fprintf(fild,'%s\n\n','DEPTH=16384;'); % 深度 16384
fprintf(fild,'%s\n','ADDRESS_RADIX=UNS;'); % 地址采用无符号十进制
fprintf(fild,'%s\n\n','DATA_RADIX=UNS;'); % 数据采用无符号十进制
fprintf(fild,'%s\n','CONTENT BEGIN');
for i=1:n % 遍历行（高度）
for j=1:m % 遍历列（宽度）
z= (i-1)*m+j ;% 二维坐标转一维索引（从1开始）
z0=round(z-1);% 生成从0开始的地址（MIF要求地址从0开始）
y1(z)= a(i,j,1) ;%提取红色通道 8bit
y2(z)= a(i,j,2) ;%提取绿色通道 8bit
y3(z)= a(i,j,3) ;%提取蓝色通道 8bit
%RGB565 fix向0取整数 RGB888 转 RGB565 的位截断与拼合
y(z)= fix(y1(z)/2^3)*2^11 + fix(y2(z)/2^2)*2^5 + fix(y3(z)/2^3) ;%彩色
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%彩色转黑白 彩色图转为灰度图（使用心理视觉权重：红 0.4，绿 0.5，蓝 0.1）。
%y4(z)= 0.4*y1(z)+0.5*y2(z)+0.1*y3(z) ;%RGB转灰度值
%%将计算出的灰度值 y4 再次按 RGB565 的位宽拆分成 R、G、B 相等（即 R=G=B=灰度值截断），显示出来就是黑白图像。
%y(z)= fix(y4(z)/8)*2^11 + fix(y4(z)/4)*2^5 + fix(y4(z)/8) ;%黑白
fprintf(fild,'\t%d\t',z0); % 写入地址（十进制）
fprintf(fild,'%s\t',':'); % 写入冒号分隔符
fprintf(fild,'%d\t',y(z)); % 写入 RGB565 数值
fprintf(fild,'%s\n',';'); % 写入分号结束符
end
end
fprintf(fild,'%s\n','END;');配置IP核
配置pll_40Mhz、rom_16x16384
编写模块代码
模块vga_ctrl
Matlab
module vga_ctrl(
input wire clk ,
input wire rst_n ,
output wire[15:0] rgb ,
output wire hsync ,
output wire vsync
);
//========== 时序参数（800x600@60Hz）==========
//行同步信号时序(像素)
parameter H_SYNC = 16'd128 ,
H_BACK = 16'd88 ,
H_LEFT = 16'd0 ,
H_VAILD = 16'd800 ,
H_RIGHT = 16'd0 ,
H_FRONT = 16'd40 ,
H_TOTAL = 16'd1056;
//场同步信号时序(行数)
parameter V_SYNC = 16'd4 ,
V_BACK = 16'd23 ,
V_TOP = 16'd0 ,
V_VAILD = 16'd600 ,
V_BOTTOM= 16'd0 ,
V_FRONT = 16'd1 ,
V_TOTAL = 16'd628 ;
//========== 颜色定义 ==========
parameter RED = 16'hF800, //红色
ORANGE = 16'hFC00, //橙色
YELLOW = 16'hFFE0, //黄色
GREEN = 16'h07E0, //绿色
CYAN = 16'h07FF, //青色
BLUE = 16'h001F, //蓝色
PURPPLE = 16'hF81F, //紫色
BLACK = 16'h0000, //黑色
WHITE = 16'hFFFF, //白色
GRAY = 16'hD69A; //灰色
////////////////////////////////////////////////图片宽度和高度
parameter PIC_W = 16'd130, //必须为偶数
PIC_H = 16'd72 ; //必须为偶数
reg [15:0] cnt_h;
reg [15:0] cnt_v;
wire rgb_en;
//cnt_h
always@(posedge clk or negedge rst_n)
begin
if(!rst_n)
cnt_h <= 16'd0;
else if(cnt_h == H_TOTAL - 1'b1)
cnt_h <= 16'd0;
else
cnt_h <= cnt_h + 1'b1;
end
//cnt_v
always@(posedge clk or negedge rst_n)
begin
if(!rst_n)
cnt_v <= 16'd0;
else if(cnt_h == H_TOTAL - 1'b1 && cnt_v == V_TOTAL - 1'b1)
cnt_v <= 16'd0;
else if(cnt_h == H_TOTAL - 1'b1)
cnt_v <= cnt_v + 1'b1;
else
cnt_v <= cnt_v;
end
//hsync
assign hsync = (cnt_h < H_SYNC) ? 1'b1 : 1'b0 ;
//vsync
assign vsync = (cnt_v < V_SYNC) ? 1'b1 : 1'b0 ;
//rgb_en有效显示区域使能
assign rgb_en = (cnt_h >= H_SYNC + H_BACK + H_LEFT
&&cnt_h < H_SYNC + H_BACK + H_LEFT + H_VAILD
&&cnt_v >= V_SYNC + V_BACK + V_TOP
&&cnt_v < V_SYNC + V_BACK + V_TOP + V_VAILD)
? 1'b1 : 1'b0 ;
//////////////////////////////建立坐标系
wire [15:0] dx;
wire [15:0] dy;
//dx
assign dx = (rgb_en) ? (cnt_h - H_SYNC - H_BACK - H_LEFT) : 16'hffff;
//dy
assign dy = (rgb_en) ? (cnt_v - V_SYNC - V_BACK - V_TOP ) : 16'hffff;
///////////////////////////从rom核里提取数据
wire rden;
reg [13:0] addr;
wire[15:0] q ;
//rden,每一行提取2个时钟周期读取
assign rden = (dx >= H_VAILD / 2 - PIC_W / 2 - 2'd2
&&dx < H_VAILD / 2 + PIC_W / 2 - 2'd2
&&dy >= V_VAILD / 2 - PIC_H / 2
&&dy < V_VAILD / 2 + PIC_H / 2)
? 1'b1 : 1'b0 ;
//addr
always@(posedge clk or negedge rst_n)
begin
if(!rst_n)
addr <= 14'd0;
else if(rden)
addr <= addr + 1'b1;
else if(addr == PIC_W * PIC_H)
addr <= 14'd0;
else
addr <= addr;
end
rom_16x16384 rom_16x16384_inst (
.address( addr ),
.clock ( clk ),
.rden ( rden ),
.q ( q )
);
//////////////////////////////最终RGB输出
assign rgb = (dx >= H_VAILD / 2 - PIC_W / 2
&&dx < H_VAILD / 2 + PIC_W / 2
&&dy >= V_VAILD / 2 - PIC_H / 2
&&dy < V_VAILD / 2 + PIC_H / 2) ? q : BLACK ;
endmodule顶层模块vga_pic
Matlab
module vga_pic(
input wire clk ,
input wire rst_n ,
output wire[15:0] rgb ,
output wire hsync ,
output wire vsync
);
wire clk_40Mhz;
wire locked ;
pll_40Mhz pll_40Mhz_inst (
.areset ( ~rst_n ),
.inclk0 ( clk ),
.c0 ( clk_40Mhz ),
.locked ( locked )
);
vga_ctrl vga_ctrl_inst(
.clk (clk_40Mhz ) ,
.rst_n (locked ) ,
.rgb (rgb ) ,
.hsync (hsync ) ,
.vsync (vsync )
);
endmodule编写仿真代码
Matlab
`timescale 1ns/1ps
module vga_pic_tb();
reg clk ;
reg rst_n ;
initial
begin
clk = 1'b0;
rst_n = 1'b0;
#123
rst_n = 1'b1;
end
always #10 clk = ~clk;
vga_pic vga_pic_inst(
.clk (clk ) ,
.rst_n (rst_n) ,
.rgb () ,
.hsync () ,
.vsync ()
);
endmodule仿真验证
这里的仿真直接参考vga动态显示图片的仿真图查看。

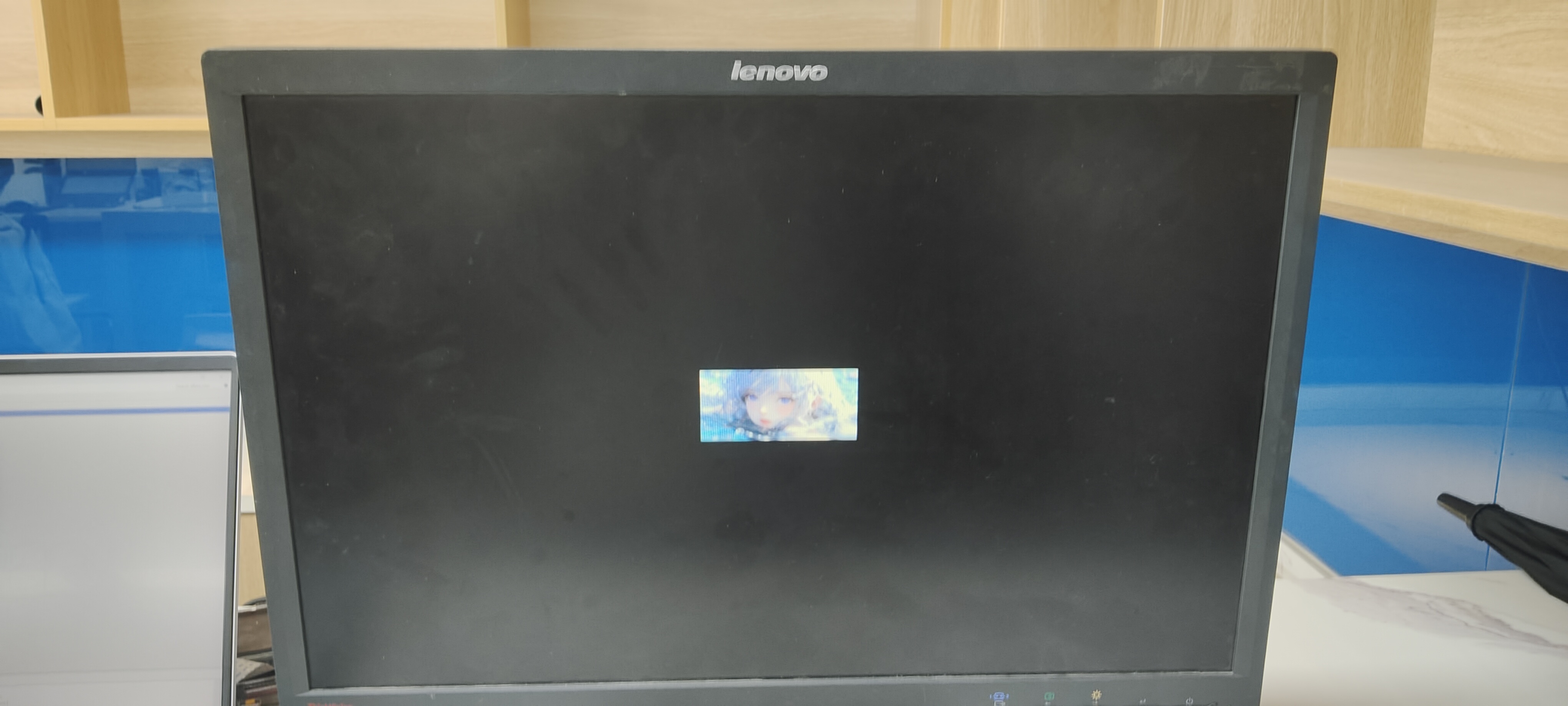

上板验证
使用vga接口显示动态图片

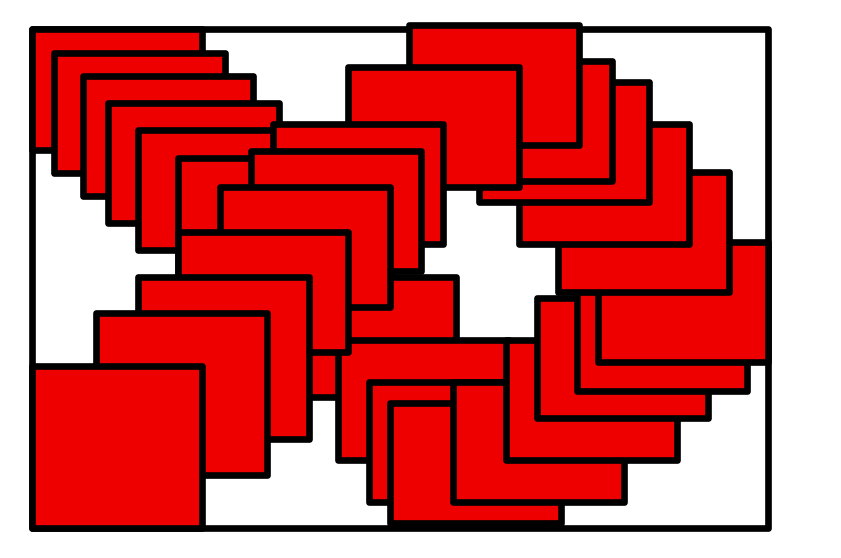

实现目标：使用上面的图片从显示器的左上角处显示，然后向右下角移动，步进为1，到达边界时反弹，实现效果如下图：
这里不再绘制模块框图及波形图了。直接根据上面的代码进行修改。
编写模块代码
模块vga_ctrl
Matlab
module vga_ctrl(
input wire clk ,
input wire rst_n ,
output wire[15:0] rgb ,
output wire hsync ,
output wire vsync
);
/* //========== 时序参数（640x480@60Hz）==========
//行同步信号时序(像素)
parameter H_SYNC = 16'd96 ,
H_BACK = 16'd40 ,
H_LEFT = 16'd8 ,
H_VAILD = 16'd640 ,
H_RIGHT = 16'd8 ,
H_FRONT = 16'd8 ,
H_TOTAL = 16'd800 ;
//场同步信号时序(行数)
parameter V_SYNC = 16'd2 ,
V_BACK = 16'd25 ,
V_TOP = 16'd8 ,
V_VAILD = 16'd480 ,
V_BOTTOM= 16'd8 ,
V_FRONT = 16'd2 ,
V_TOTAL = 16'd525 ; */
//========== 时序参数（800x600@60Hz）==========
//行同步信号时序(像素)
parameter H_SYNC = 16'd128 ,
H_BACK = 16'd88 ,
H_LEFT = 16'd0 ,
H_VAILD = 16'd800 ,//dx坐标范围:0-799
H_RIGHT = 16'd0 ,
H_FRONT = 16'd40 ,
H_TOTAL = 16'd1056;
//场同步信号时序(行数)
parameter V_SYNC = 16'd4 ,
V_BACK = 16'd23 ,
V_TOP = 16'd0 ,
V_VAILD = 16'd600 ,//dy坐标范围:0-699
V_BOTTOM= 16'd0 ,
V_FRONT = 16'd1 ,
V_TOTAL = 16'd628 ;
//========== 颜色定义 ==========
parameter RED = 16'hF800, //红色
ORANGE = 16'hFC00, //橙色
YELLOW = 16'hFFE0, //黄色
GREEN = 16'h07E0, //绿色
CYAN = 16'h07FF, //青色
BLUE = 16'h001F, //蓝色
PURPPLE = 16'hF81F, //紫色
BLACK = 16'h0000, //黑色
WHITE = 16'hFFFF, //白色
GRAY = 16'hD69A; //灰色
//========== 图片宽度和高度 ==================
parameter PIC_W = 16'd130, //必须为偶数
PIC_H = 16'd72 ; //必须为偶数
reg [15:0] cnt_h;
reg [15:0] cnt_v;
wire rgb_en;
//cnt_h
always@(posedge clk or negedge rst_n)
begin
if(!rst_n)
cnt_h <= 16'd0;
else if(cnt_h == H_TOTAL - 1'b1)
cnt_h <= 16'd0;
else
cnt_h <= cnt_h + 1'b1;
end
//cnt_v
always@(posedge clk or negedge rst_n)
begin
if(!rst_n)
cnt_v <= 16'd0;
else if(cnt_h == H_TOTAL - 1'b1 && cnt_v == V_TOTAL - 1'b1)
cnt_v <= 16'd0;
else if(cnt_h == H_TOTAL - 1'b1)
cnt_v <= cnt_v + 1'b1;
else
cnt_v <= cnt_v;
end
//hsync
assign hsync = (cnt_h < H_SYNC) ? 1'b1 : 1'b0 ;
//vsync
assign vsync = (cnt_v < V_SYNC) ? 1'b1 : 1'b0 ;
//rgb_en有效显示区域使能
assign rgb_en = (cnt_h >= H_SYNC + H_BACK + H_LEFT - 2'd2
&&cnt_h < H_SYNC + H_BACK + H_LEFT + H_VAILD - 2'd2
&&cnt_v >= V_SYNC + V_BACK + V_TOP
&&cnt_v < V_SYNC + V_BACK + V_TOP + V_VAILD)
? 1'b1 : 1'b0 ;
//============== 建立二维坐标系 ================
wire [15:0] dx;
wire [15:0] dy;
//dx
assign dx = (rgb_en) ? (cnt_h - H_SYNC - H_BACK - H_LEFT + 2'd2) : 16'hffff;
//dy
assign dy = (rgb_en) ? (cnt_v - V_SYNC - V_BACK - V_TOP ) : 16'hffff;
//=============== 从rom核里提取数据 =====================
parameter OFFSET = 1'b1;//偏移量
reg [15:0] offset_x;//x轴的显示起始位置
reg [15:0] offset_y;//y轴的显示起始位置
reg dir_x; // 方向标志 1: 向右移动，0: 向左移动
reg dir_y; // 方向标志 1: 向下移动，0: 向上移动
wire frame_end;//扫描完一帧的结束标志信号
wire rden;
reg [13:0] addr;
wire[15:0] q ;
//offset_x
always@(posedge clk or negedge rst_n)
begin
if(!rst_n)
offset_x <= 16'd0;
else if(frame_end && dir_x && offset_x + PIC_W >= H_VAILD)
offset_x <= H_VAILD - PIC_W;//图片向右移动,图片右边缘超出或等于有效图像显示区的右边界
else if(frame_end && dir_x && offset_x + PIC_W < H_VAILD)
offset_x <= offset_x + OFFSET;
else if(frame_end && !dir_x && offset_x <= 16'd0)
offset_x <= 16'd0;//图片向左移动,图片左边缘超出或等于有效图像显示区的左边界
else if(frame_end && !dir_x && offset_x > 16'd0)
offset_x <= offset_x - OFFSET;
else
offset_x <= offset_x;
end
//offset_y
always@(posedge clk or negedge rst_n)
begin
if(!rst_n)
offset_y <= 16'd0;
else if(frame_end && dir_y && offset_y + PIC_H >= V_VAILD)
offset_y <= V_VAILD - PIC_H;//图片向下移动,图片下边缘超出或等于有效图像显示区的下边界
else if(frame_end && dir_y && offset_y + PIC_H < V_VAILD)
offset_y <= offset_y + OFFSET;
else if(frame_end && !dir_y && offset_y <= 16'd0)
offset_y <= 16'd0;//图片向上移动,图片上边缘超出或等于有效图像显示区的上边界
else if(frame_end && !dir_y && offset_y > 16'd0)
offset_y <= offset_y - OFFSET;
else
offset_y <= offset_y;
end
//dir_x
always@(posedge clk or negedge rst_n)
begin
if(!rst_n)
dir_x <= 1'b1;// 初始向右
else if(frame_end && dir_x && offset_x + PIC_W >= H_VAILD)//到右边界
dir_x <= 1'b0;// 改为向左
else if(frame_end && !dir_x && offset_x <= 16'd0)//到左边界
dir_x <= 1'b1;// 改为向右
else
dir_x <= dir_x;
end
//dir_y
always@(posedge clk or negedge rst_n)
begin
if(!rst_n)
dir_y <= 1'b1;// 初始向下
else if(frame_end && dir_y && offset_y + PIC_H >= V_VAILD)//到下边界
dir_y <= 1'b0;
else if(frame_end && !dir_y && offset_y <= 16'd0)//到上边界
dir_y <= 1'b1;
else
dir_y <= dir_y;
end
//frame_end
assign frame_end = (cnt_h == H_TOTAL - 1'b1 && cnt_v == V_TOTAL - 1'b1);
//rden与q之间存在2拍延迟,每一行提前2个时钟周期读取(由于dx没有负值,将dx坐标轴提前2拍)
assign rden = (dx >= offset_x
&&dx < offset_x + PIC_W
&&dy >= offset_y
&&dy < offset_y + PIC_H)
? 1'b1 : 1'b0 ;
//addr
always@(posedge clk or negedge rst_n)
begin
if(!rst_n)
addr <= 14'd0;
else if(rden)
addr <= addr + 1'b1;
else if(frame_end)//addr == PIC_W * PIC_H
addr <= 14'd0;
else
addr <= addr;
end
rom_16x16384 rom_16x16384_inst (
.address( addr ),
.clock ( clk ),
.rden ( rden ),
.q ( q )
);
////////////////////////////////////////////最终RGB输出
assign rgb = (dx >= offset_x + 2'd2 //dx坐标轴提前2拍,rgb要和q保持对齐
&&dx < offset_x + PIC_W + 2'd2
&&dy >= offset_y
&&dy < offset_y + PIC_H) ? q : BLACK ;
endmodule顶层模块vga_dynamic_pic
Matlab
module vga_dynamic_pic(
input wire clk ,
input wire rst_n ,
output wire[15:0] rgb ,
output wire hsync ,
output wire vsync
);
wire clk_40Mhz;
wire locked ;
pll_40Mhz pll_40Mhz_inst (
.areset ( ~rst_n ),
.inclk0 ( clk ),
.c0 ( clk_40Mhz ),
.locked ( locked )
);
vga_ctrl vga_ctrl_inst(
.clk (clk_40Mhz ) ,
.rst_n (locked ) ,
.rgb (rgb ) ,
.hsync (hsync ) ,
.vsync (vsync )
);
endmodule编写仿真代码
Matlab
`timescale 1ns/1ps
module vga_dynamic_pic_tb();
reg clk ;
reg rst_n ;
initial
begin
clk = 1'b0;
rst_n = 1'b0;
#123
rst_n = 1'b1;
end
always #10 clk = ~clk;
vga_dynamic_pic vga_dynamic_pic_inst(
.clk (clk ) ,
.rst_n (rst_n) ,
.rgb () ,
.hsync () ,
.vsync ()
);
endmodule仿真验证

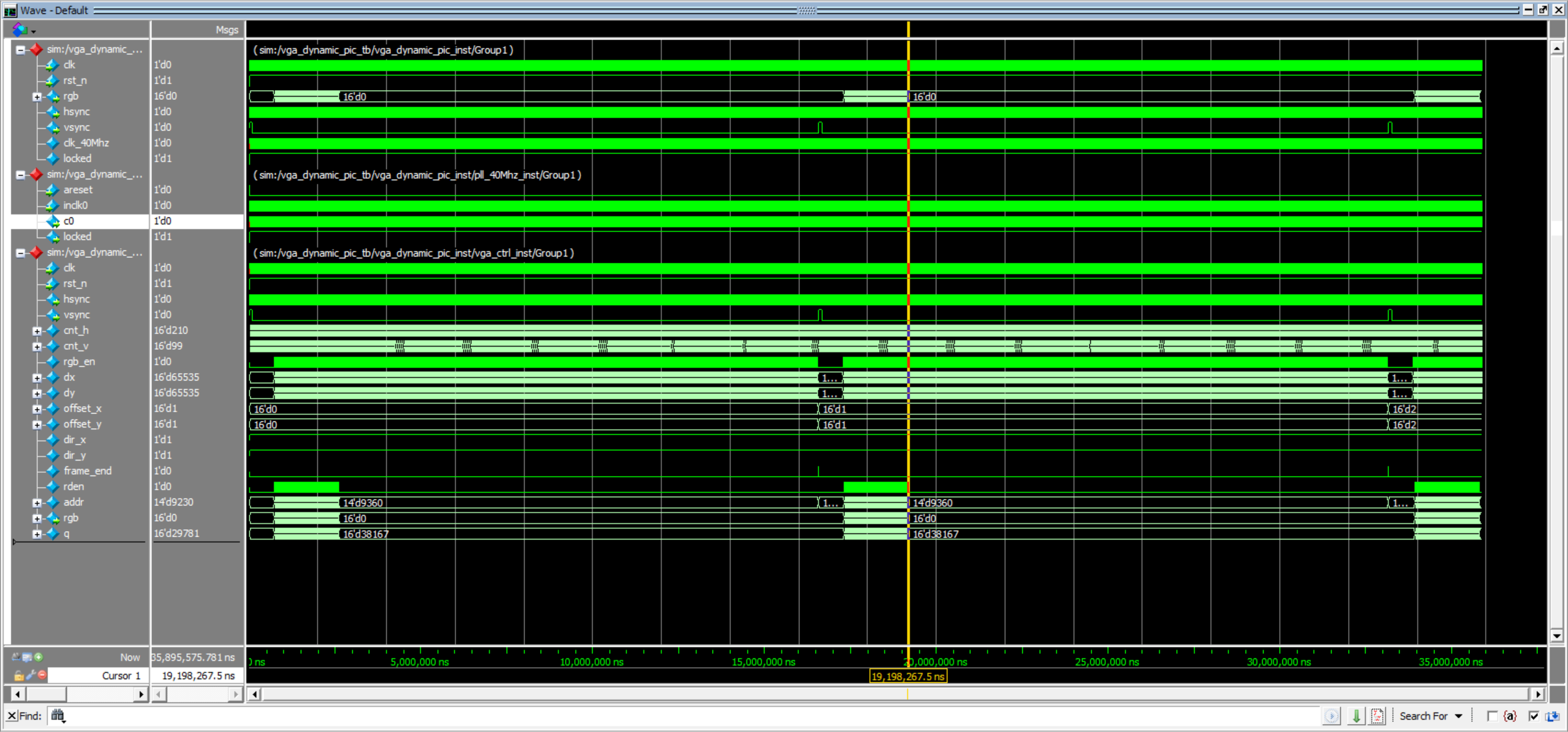

第一帧数据rden在坐标（0，0）拉高的，q和rgb是与有效区域(cnt_h:216-1015)(cnt_v:27-626)对齐的，第一帧数据的第一行的开始位置没有问题，addr也没有问题。
第一帧数据的第一行的结束位置没有问题，宽度为130，addr也没有问题。
第一帧数据的高度为72没有问题，第一帧数据验证通过。

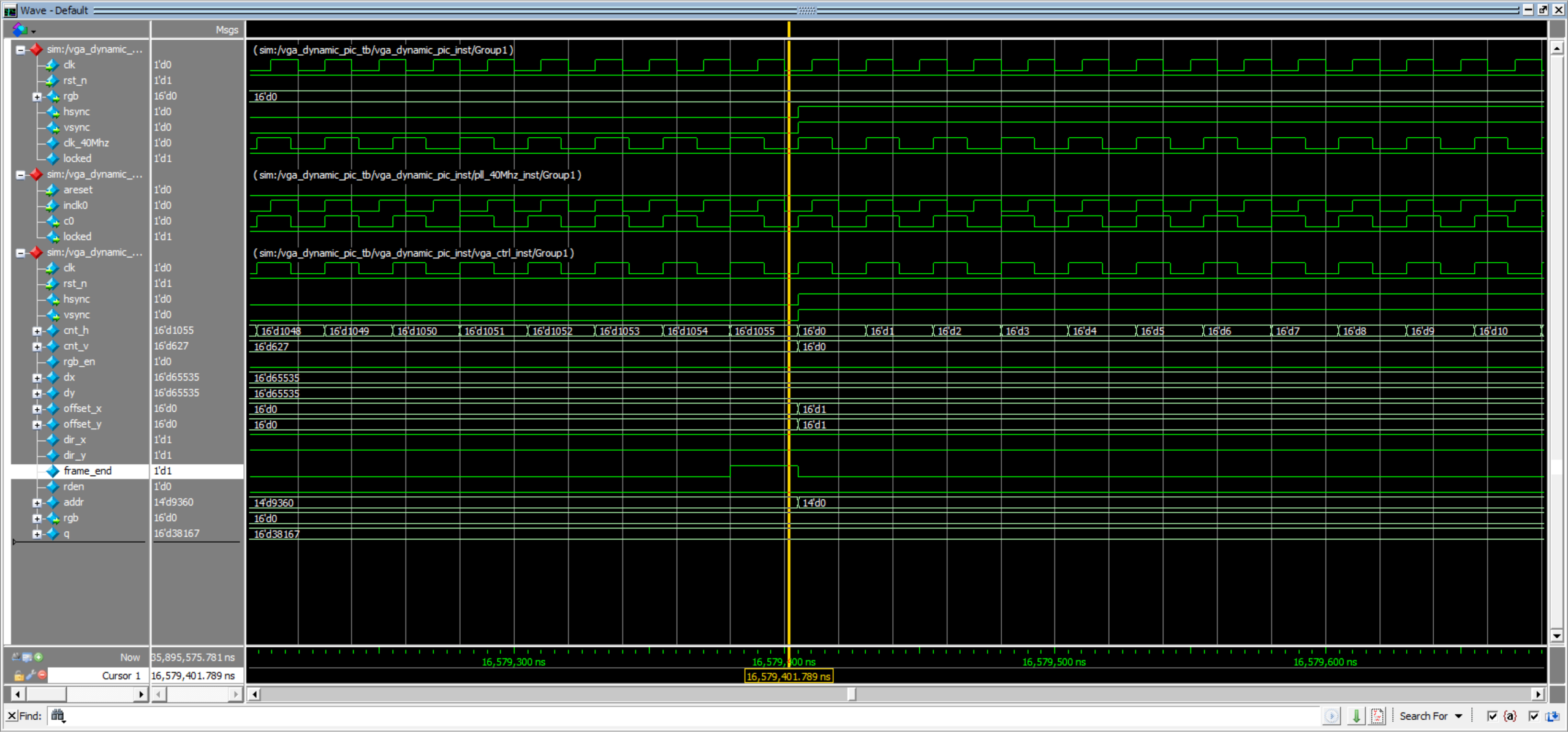

扫描一帧结束标志信号没有问题，显示坐标更新没有问题，addr复位没有问题。
第二帧数据rden在坐标(1,1)处拉高，相对的q和rgb也是步进为1进行对齐的，说明第二帧数据开始也没有问题。
仿真验证通过。
