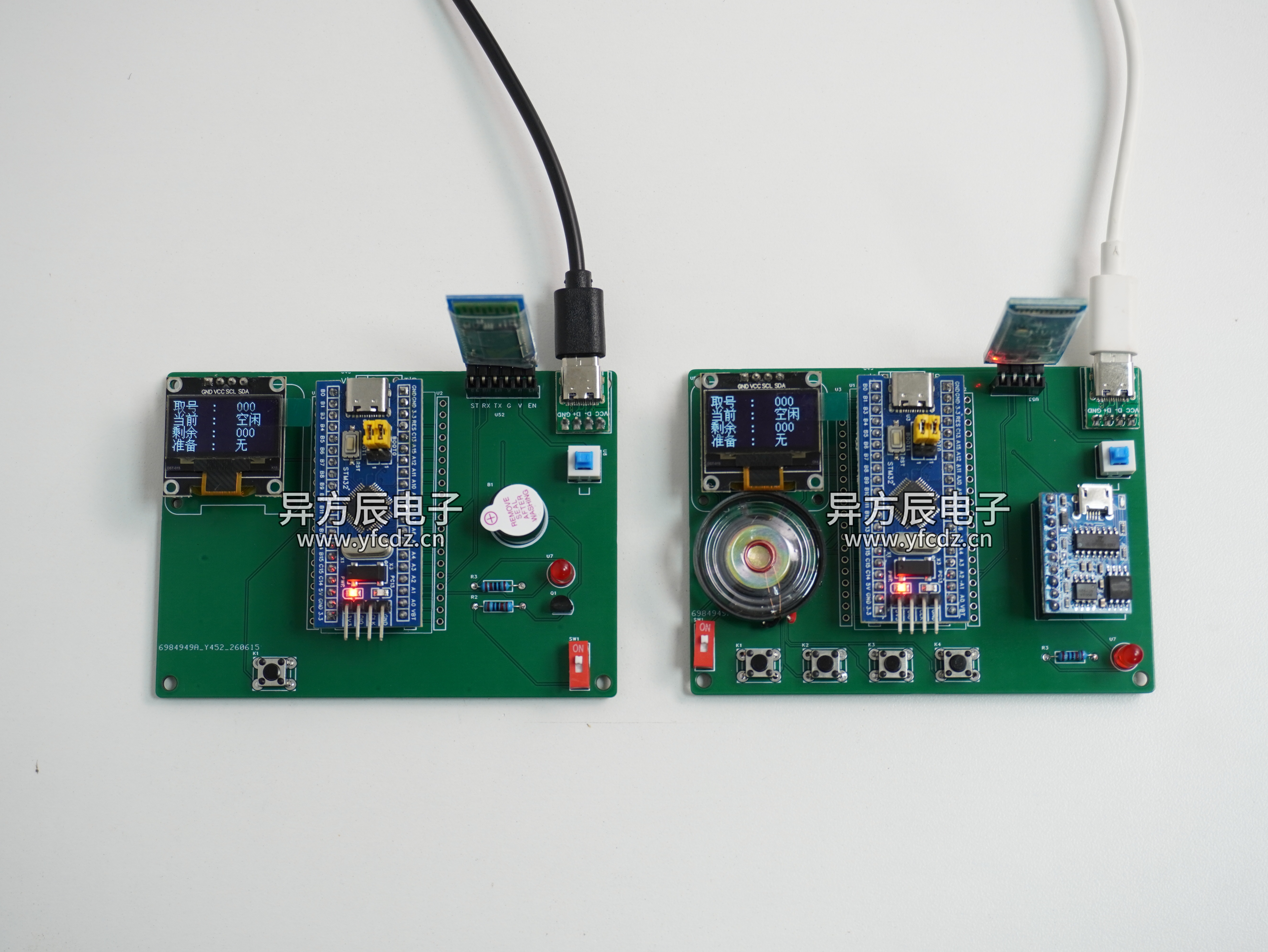

STM32智能叫号系统

STM32F103C8T6单片机作为主控芯片
主机显示：当前取号数、当前状态（xx号/空闲/休息）、前方剩余数、请XX号准备，每按一下按键1即取一个号，当前状态、前方剩余数、请XX号准备等数据来源于从机
从机显示：当前取号数、当前状态（xx号/空闲/休息）、前方剩余数、请XX号准备，当前取号数来源于主机
语音播报：JR6001自动播报下一个号进入
按键控制：主机按键：取号
从机按键1：开始接待患者，
从机按键2：代表当前患者已看完，下一位患者可以进入，
从机按键3：跳号（下一位）
从机按键4：暂停接诊（休息）系统不再接入新患者

2.主要器件

STM32F103C8T6单片机
OLED 屏幕
BT04A蓝牙模块
HC05蓝牙模块
JR6001语音模块
有源蜂鸣器
LED灯

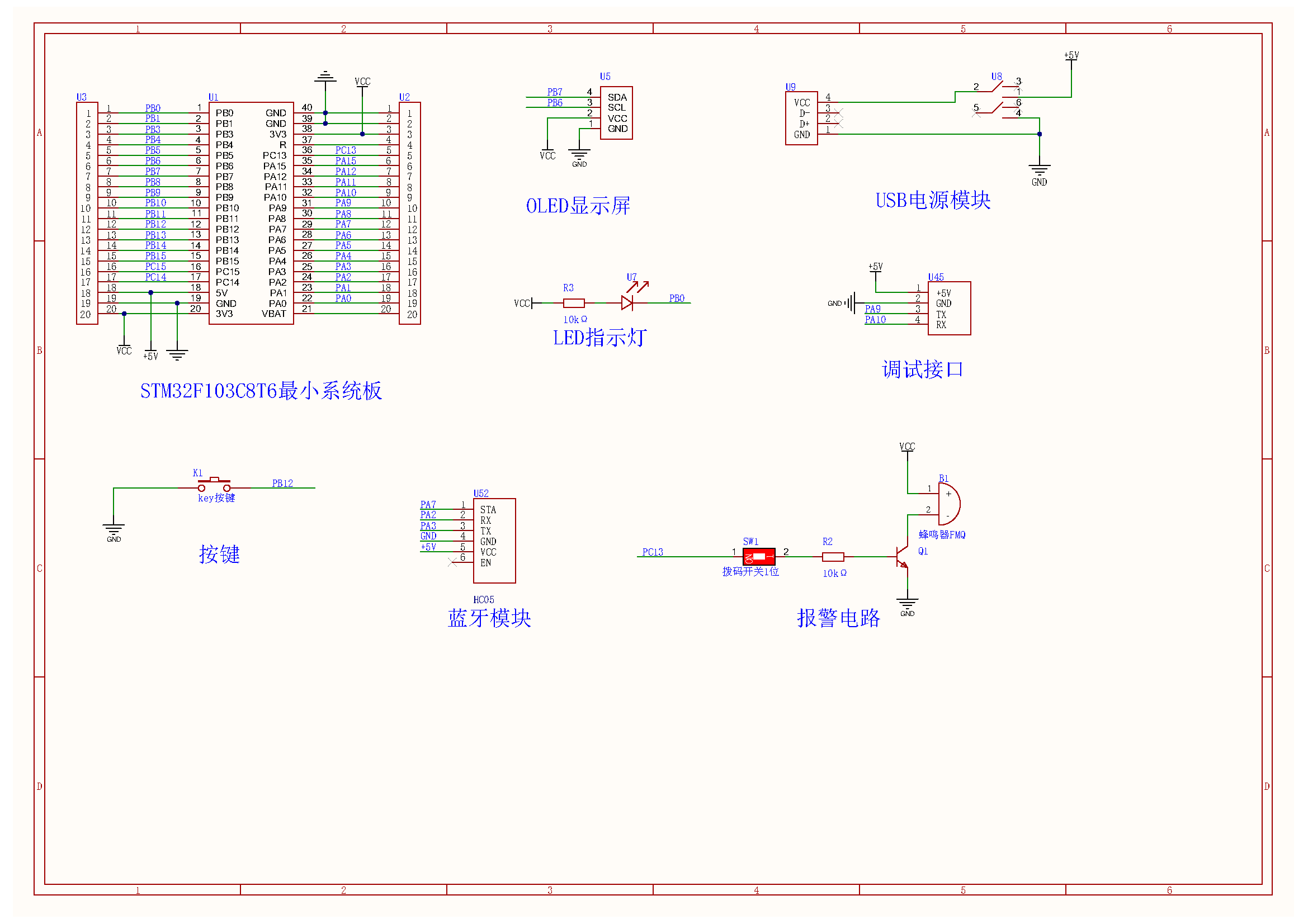

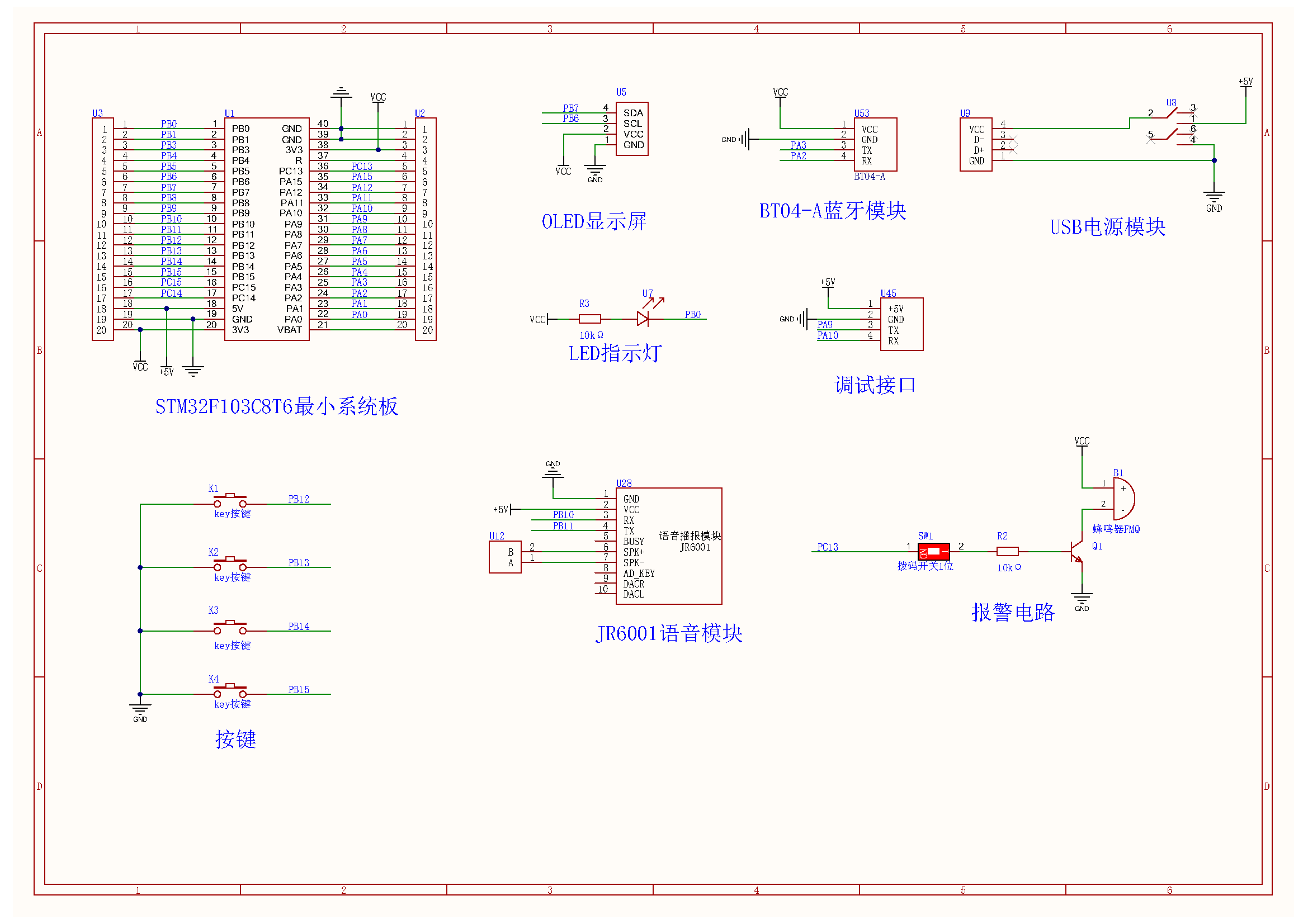

三、原理图设计

四、PCB硬件设计

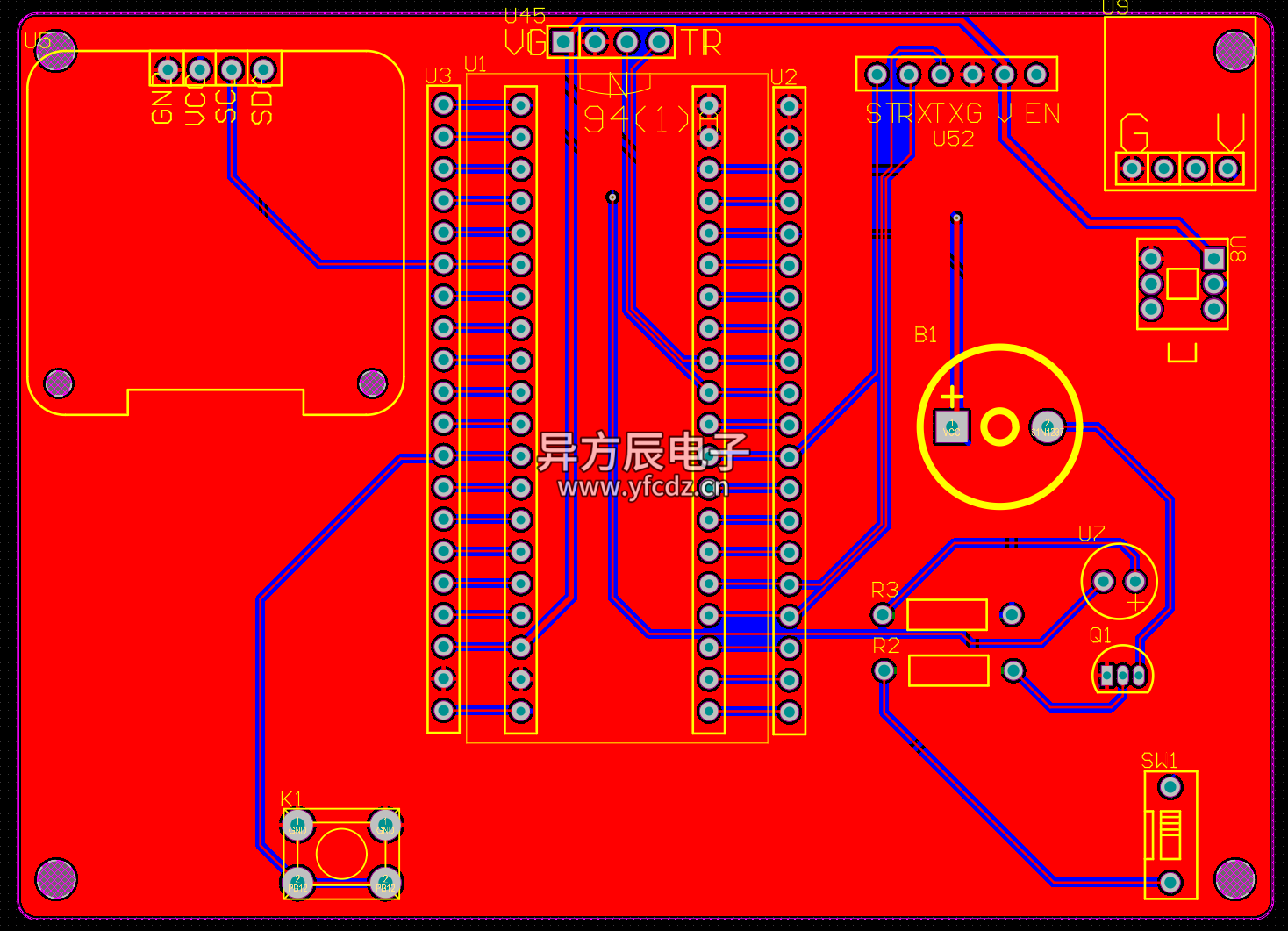

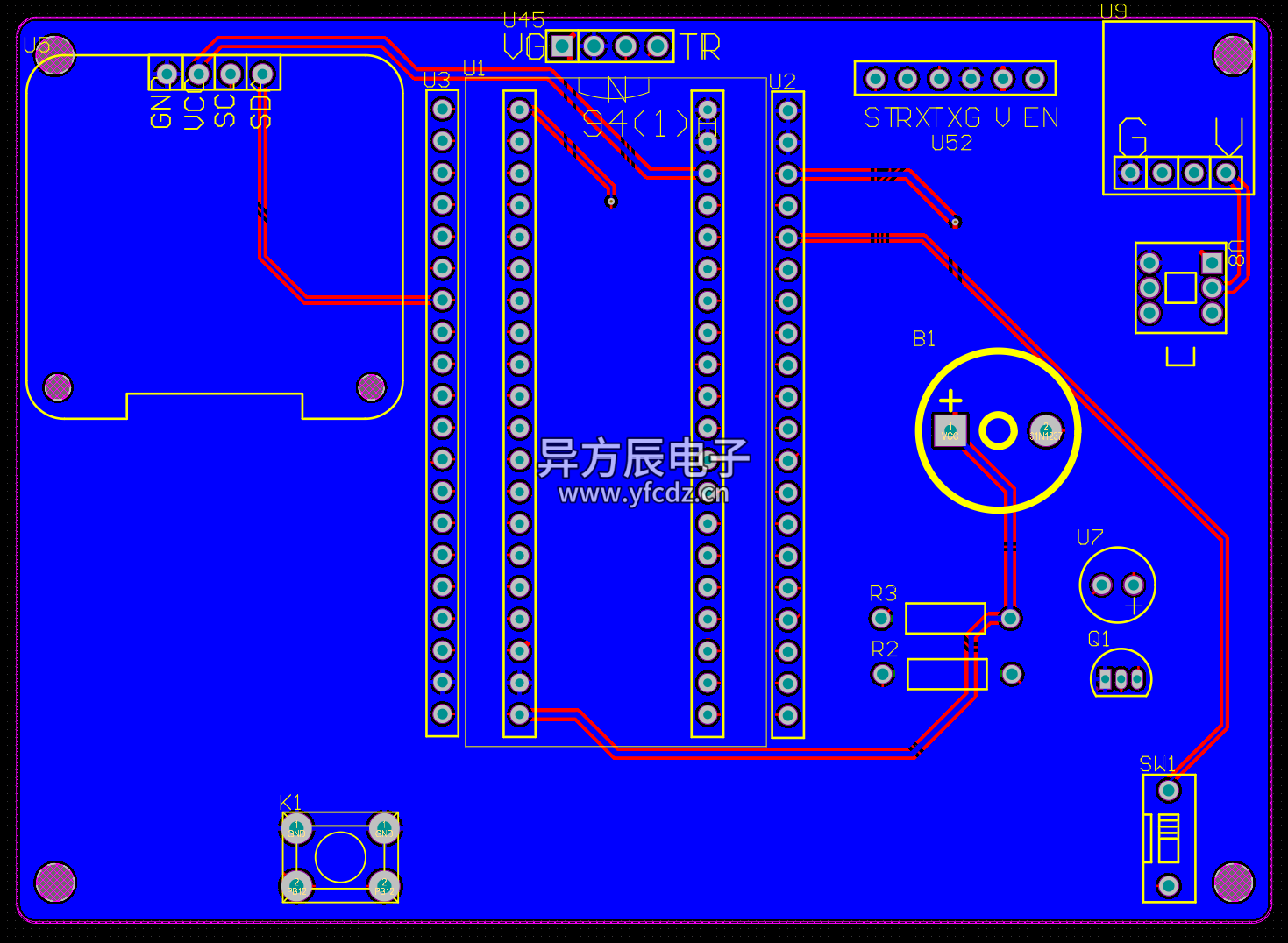

PCB图

主机

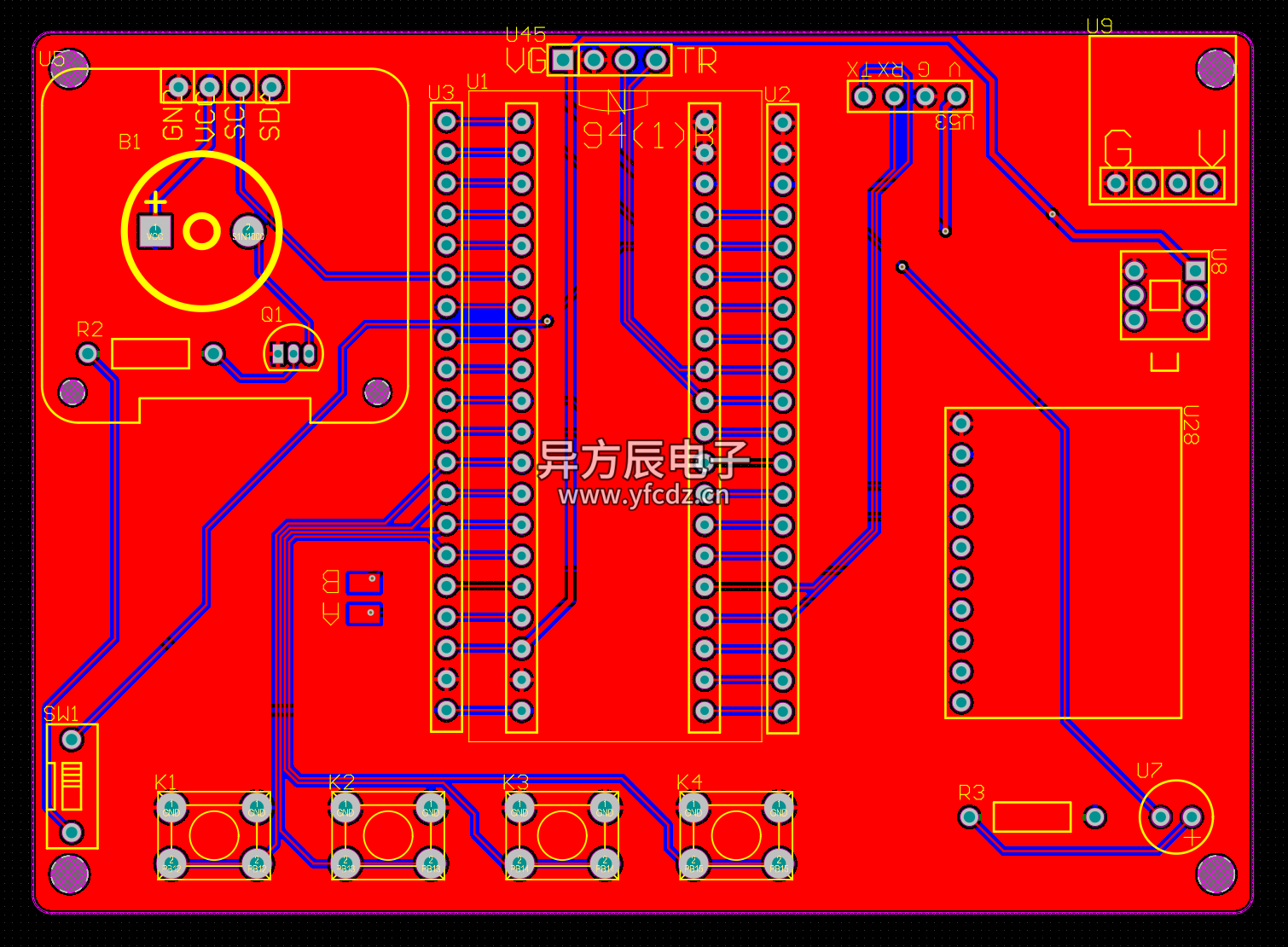

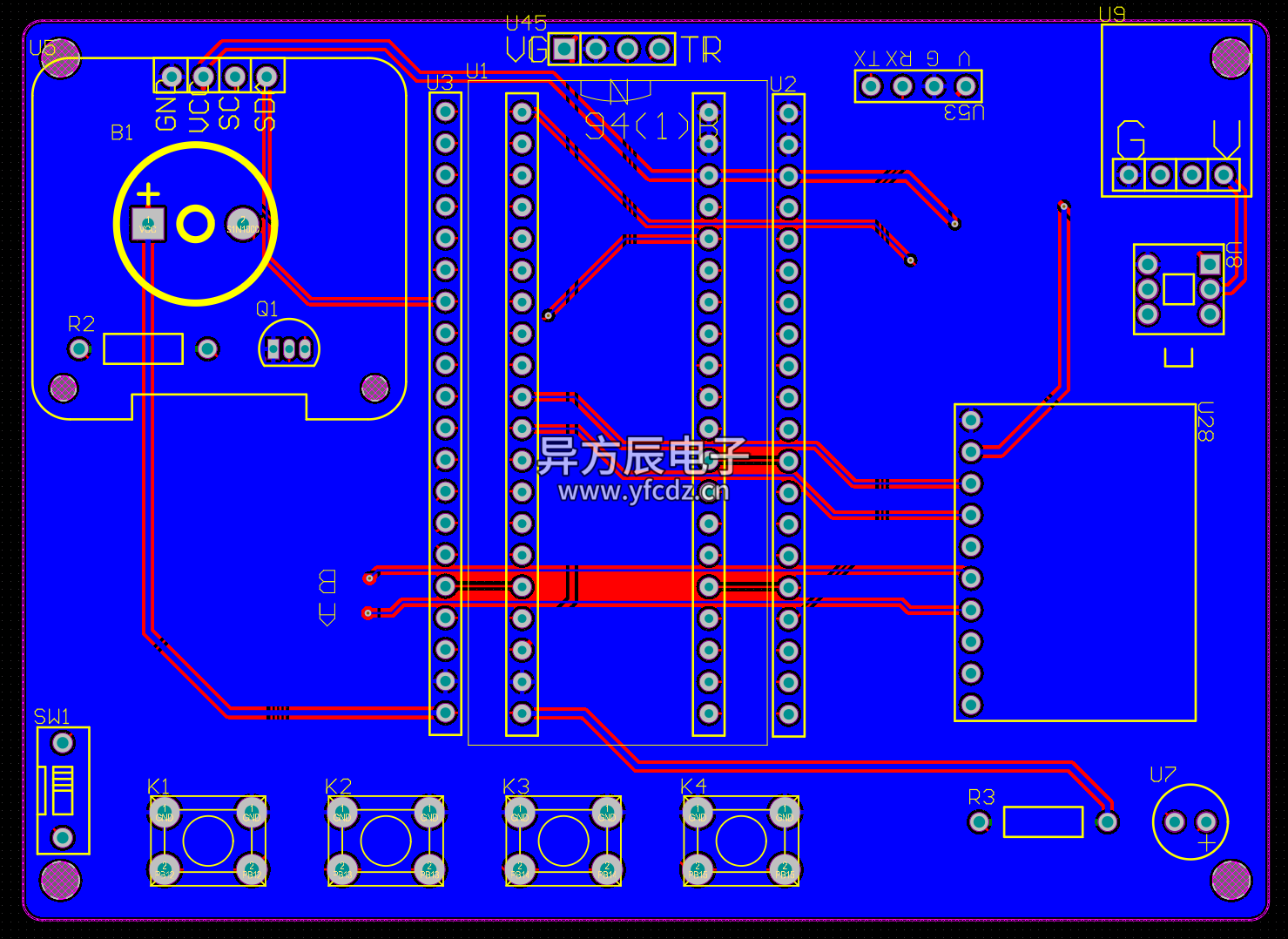

从机

五、程序设计

cpp 复制代码

#include "stm32f10x.h"
#include "oled.h"
#include "led.h"
#include "key.h"
#include "tim2.h"
#include "tim3.h"
#include "Modules.h"
#include "flash.h"
#include "usart2.h"
#include "usart.h"
#include "beep.h"
#include "delay.h"
#include "adcx.h"
#include "string.h"
#include "usart3.h"

/****************异方辰电子工作室******************
					   STM32

 * 项目			:	    智能叫号系统-主机(蓝牙版)
 * 版本			:       V1.0
 * 日期			:       2026.6.25
 * MCU			:	    STM32F103C8T6
 * 接口			:	    见代码
 * IP账号		:	    异方辰电子/辰哥单片机设计（同BILIBILI|抖音|快手|小红书|CSDN|公众号|视频号等）
 * 作者			:	    辰哥
 * 工作室		:       异方辰电子工作室
 * 授权IP	 	:	    辰哥单片机设计、异方辰电子、YFC电子、异方辰系列
 * 官方网站	    :	    www.yfcdz.cn

**********************BEGIN***********************/


uint8_t dakai = 0;
uint8_t Flag_dakai = 0;

// 主机同步来的取号总数
uint16_t total_num = 0;
// 当前正在看诊的号码
uint16_t current_num = 0;
// 已经完成患者数量（代码中未直接使用，可能预留）
uint16_t finish_num = 0;
// 等待人数
uint16_t wait_num = 0;

// 是否正在接诊标志
uint8_t work_flag = 0;

// 医生休息标志
uint8_t pause_flag = 0;
// 下一位号码
uint16_t next_num = 0;
// 蓝牙发送缓冲区
char tx_buf[32];
// 用于语音播报去抖的变量
uint16_t last_play_num = 0; // 上一次播报的号码
uint8_t play_init = 0;      // 未使用

// 用于检测显示数据是否变化
uint16_t last_current = 0;
uint16_t last_wait = 0;
uint16_t last_next = 0;
// 休息标志
uint8_t rest_flag = 0;
// 未使用的变量
//uint16_t last_num = 0;

/**
 * @brief  主函数
 */
int main(void)
{
    SystemInit();
    delay_init(72);
    ADCx_Init();
    OLED_Init();
    LED_Init();
    BEEP_Init();
    Key_Init();
    USART2_Init();
    TIM2_Init(72-1, 1000-1);
    KeyNum = 0;
    delay_ms(1000);
    OLED_Clear();
    USART1_Config();
    USART3_Config();

    USART3_SendString("AF:30");     // 设置音量30
    delay_ms(500);
    USART3_SendString("A7:00012");  // 播放"欢迎"或其他提示音
    delay_ms(1000);

    // 主循环
    while (1)
    {
        USART2_ProcessCmd();        // 处理蓝牙命令
        CallControl();              // 处理按键操作

        // 如果当前就诊号发生变化，触发语音播报
        if(current_num != last_play_num)
        {
             last_play_num = current_num;
    // 只有在工作状态且当前号有效时才播报
    if(work_flag && current_num != 0)
    {
        Voice_PlayNum(current_num);
    }
        }

        Bluetooth_SendStatus();     // 定时向主机发送状态

        // 检测显示数据是否变化，更新显示"上次值"
        if(current_num != last_current ||
           wait_num != last_wait ||
           next_num != last_next)
        {
            last_current = current_num;
            last_wait = wait_num;
            last_next = next_num;

        }

        // 刷新OLED显示（固定文字+动态数据）
        OLED_autoPage1();
        SensorDataDisplay1();
        OLED_Refresh();             // 将显存内容更新到OLED
				AutoControl();
    }
}


/***************************************************/


#include "stm32f10x.h"
#include "oled.h"
#include "led.h"
#include "key.h"
#include "tim2.h"
#include "tim3.h"
#include "Modules.h"
#include "flash.h"
#include "usart2.h"
#include "usart.h"
#include "beep.h"
#include "delay.h"
#include "adcx.h"
#include "string.h"

/****************异方辰电子工作室******************
					   STM32

 * 项目			:	        智能叫号系统-从机(蓝牙版)
 * 版本			:           V1.0
 * 日期			:           2026.6.25
 * MCU			:	        STM32F103C8T6
 * 接口			:	        见代码
 * IP账号		:	        异方辰电子/辰哥单片机设计（同BILIBILI|抖音|快手|小红书|CSDN|公众号|视频号等）
 * 作者			:	        辰哥
 * 工作室		:           异方辰电子工作室
 * 授权IP	 	:	        辰哥单片机设计、异方辰电子、YFC电子、异方辰系列
 * 官方网站    	:	        www.yfcdz.cn

**********************BEGIN***********************/


SensorModules sensorData;	//声明传感器数据结构体变量



uint16_t current_num = 0;   //正在看诊号码
uint16_t wait_num = 0;      //等待人数

uint8_t work_flag = 0;      //0暂停 1接诊
uint8_t pause_flag = 0;     //暂停接诊
uint16_t last_num = 0;

char tx_buf[64];

uint16_t now;
uint16_t wait;
uint16_t next;
uint16_t rest;



int main(void)
{
	SystemInit();
	delay_init(72);
	ADCx_Init();
	OLED_Init();
	LED_Init();
	BEEP_Init();
	Key_Init();
  USART2_Init();
  TIM2_Init(72-1,1000-1);
  KeyNum = 0;
	delay_ms(1000);
	OLED_Clear();
	USART1_Config();



while (1)
{

	if(KeyNum ==1)
{
    KeyNum = 0;
    sensorData.num++;
}


	if(KeyNum ==2&sensorData.num>0)
{
    KeyNum = 0;
    sensorData.num--;
}


//检测数据变化
if(sensorData.num != last_num)
{
    last_num = sensorData.num;
    Bluetooth_SendNum(sensorData.num);
}

    USART2_ProcessCmd();
    SensorScan();
    OLED_autoPage1();
    SensorDataDisplay1();
    AutoControl();


   // OLED_Refresh();   // 统一刷新一次
  }
}
