缘由电子技术基础数字部分 组合电路的应用_编程语言-CSDN问答

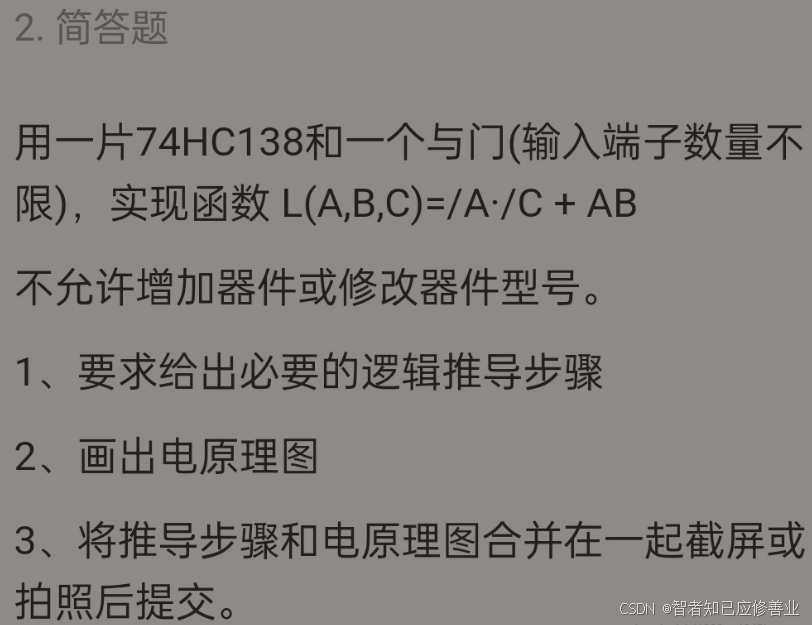

电子技术基础数字部分，用一片74HC138和一个与门，实现函数LA,B,C=/A·/C+AB
这是个简单的推导:138是3-8译码器,3个输入端的值对应8个输出端输出低电平即0;
与门的逻辑是乘法即1乘以1等于1,1乘以0等于0;
公式中有+法是或门的逻辑表达;
138的3个输入端正好是公式中的ABC,那么,它就可以直接套用1248的124来确定各种组合值即1+2+4=7再和0统计就有8个值即0-7;
表达式分解:L(A,B,C)=/A·/C+AB可以分解为2个与逻辑表达,即/A·/C和AB;
首先看AB它表示A和B都是高电平时输出高电平即1乘以1等于1;
再看/A·/C它表示A和C都是电平取反,若都是0则输出1,因为0取反等于1,1乘以1等于1,若是1取反则是0,乘法结果是0;
最后看整个表达式:0取反乘以0取反等于1+1乘以1等于1,即2个与逻辑的结果再进行或逻辑,也就是说AB都是1总的结果是1或者/A·/C结果是1总的结果也是1;

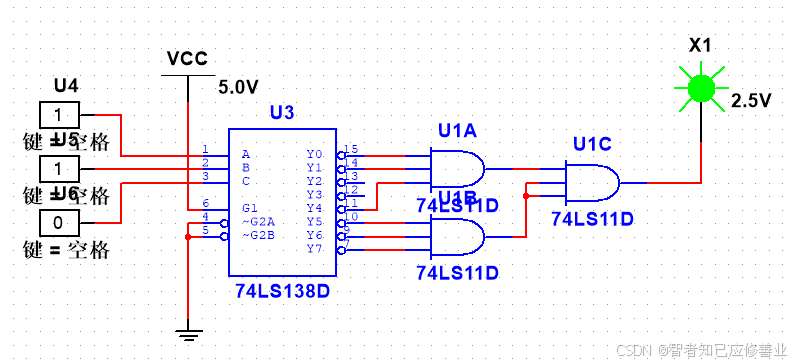

按照上面的推导可以获得138的3个端口的值:110+010=1,其余状态输出都是0,而138的输出对应的是0,因此,可以用6引脚与门接除Y2Y3外的所有端口,因为与逻辑是乘法0乘以0等于0,从而实现了110+010=1的功能;
以上推导作为举个荔枝,若有不同的可自行推导.
那我就完善一下2个不确定,若公式用真值表填写则还有2个状态,即AB的C状态可表示不定,那么,就有110和111,同理/A·/C的B状态可表示不定,那么,就有010和000这样就可以把111和000的2个引脚断开即Y0Y7端口,这样就可以使用4引脚的与门就可以了.
