一、方案背景
在音视频硬件开发过程中，HDMI 有线传输始终存在天然的距离瓶颈：标准铜芯 HDMI 线有效传输距离短，长距离布线信号衰减严重、施工成本高，无法灵活适配大型会议室、分布式商显、多教室教学、安防延伸等场景。
针对这一痛点，本文分享一套成熟可量产的HDMI1.3 无线传输（投屏）芯片方案，由发射端编码芯片 QCW5007 与接收端解码芯片 QCW5004 组成，基于 WiFi 实现音视频无线传输。方案空旷环境稳定传输可达 150 米，支持墙体穿透，支持一对四与多对一，硬件自动配对无需复杂调试，是无线投屏器、无线延长器、无线图传、分布式显示设备的高性价比核心选型。
二、方案整体架构
整套方案采用收发分离的专用双芯片架构，编码与解码硬件独立分工，全程硬件加速不占用额外主控资源。

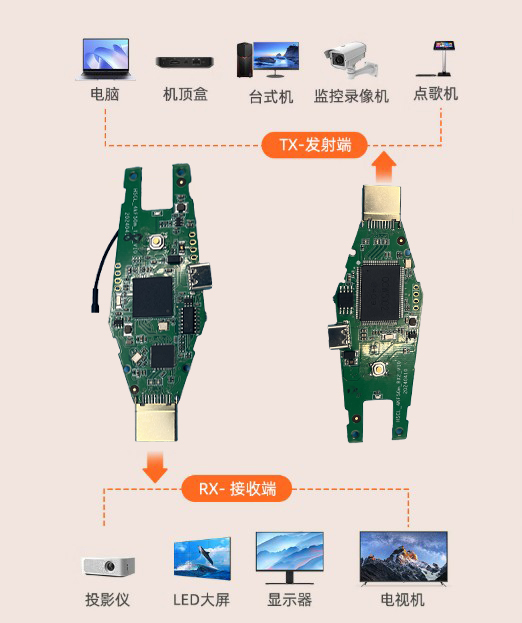

- 发射端（TX）核心：QCW5007 负责 HDMI 音视频信号采集、H.264 硬件编码、WiFi 射频信号发射，配套外置高增益天线，可直接对接各类 HDMI 信号源。
- 接收端（RX）核心：QCW5004 负责空中 WiFi 信号接收、视频硬件解码、HDMI 画面还原输出，支持直接驱动显示设备，兼容主流电视、投影、显示器。
原厂配套成熟参考开发板，搭载状态指示灯、复位按键、Type-C 供电接口，硬件工程师可快速完成原型验证与功能评估，大幅缩短产品开发周期。
三、核心规格参数
视频与编解码
视频输入遵循 HDMI1.3 标准，最高支持 1080P@60Hz，芯片原生内置 HDCP1.4 协议支持；输出端固定为 1080P@60Hz，默认不带 HDCP 输出，可根据客户整机需求定制开启 HDCP 版本。 芯片内置硬件 H.264 编解码引擎，动态码率区间为 6~8Mbps，可根据应用场景静态调整，平衡画质与带宽占用。
传输性能
端到端整体链路延时约 100ms，音画同步性良好，可满足 PPT 演示、课堂互动等轻交互场景需求。 空旷无遮挡、无强 WiFi 干扰环境下，稳定传输距离可达 150 米；支持普通墙体穿墙传输，穿墙后实际距离视墙体材质与厚度略有浮动。
组网与外设
芯片固件原生支持两种组网模式：一对四单源多屏广播，适用于广告分发、多教室同步授课；多对一多源单屏切换，适用于多主机共用一台显示设备。 参考板统一采用 Type-C 接口供电，标准规格为 5V/2A，外置高增益 WiFi 天线、工作状态指示灯与硬件复位按键，调试与使用便捷。
环境与可靠性
整套芯片方案稳定工作温度为 0℃~70℃，满足商用设备 7×24 小时不间断运行需求。 内置状态检测逻辑，显示器端可弹窗提示运行状态：RX 未搜索到 TX 信号时提示 "Searching TX"；收发配对成功但 TX 无 HDMI 输入时提示 "Check TX's input signal"，便于生产与售后快速排查故障。
四、自动配对流程，量产调试零门槛
这套芯片方案支持硬件直连自动烧录配对信息，无需上位机软件、无需长按按键触发，生产调试步骤极简，可有效降低量产工时。
- 用短 HDMI 线直连 TX 与 RX 的 HDMI 接口，完成收发硬件链路对接；
- 两端分别接入 5V 电源，板载指示灯开始周期性闪烁，芯片自动进入配对流程；
- 指示灯保持常亮即代表配对完成，配对全程禁止断电，避免配对参数丢失；
- 配对完成后断开直连 HDMI 线，将收发端分开部署至实际使用位置，重新上电即可正常无线传输音视频画面。
五、方案核心优势
1. 专用配套架构，运行稳定可靠
QCW5007 与 QCW5004 为配套专用芯片，编码、解码功能硬件独立分工，内置专用加速单元，长时间连续运行不易出现断连、花屏、卡顿，商用级稳定性经过多品牌终端验证。
2. 远距离，大幅降低布线成本
射频电路经过原厂优化，传输距离远超普通消费级无线投屏方案。工程项目中可替代昂贵的长距离 HDMI 线与光纤方案，仅需简单供电布线，大幅降低施工与物料成本。
3. 低延时高清画质，适配交互场景
100ms 左右的端到端延时，基本可实现音画同步；硬件 H.264 编码画质损耗低，6~8Mbps 码率下画面清晰流畅，满足会议、教学、影音播放等主流场景需求。
4. 方案复用性强
一对四、多对一，无需额外开发网络协议。一套芯片方案可覆盖无线投屏器、无线延长器、分布式广告机等多类产品，降低研发复用成本。
5. 集成简单，量产友好度高
配套成熟参考设计，外围器件少，PCB 布局难度低；自动配对机制简化生产工序，HDCP 功能可按需定制，能快速适配不同定位的终端产品。
六、典型落地应用场景
- 政企会议投屏设备：替代会议室长线 HDMI，TX 端隐藏于桌面插座，RX 端挂载大屏 / 投影，支持多主机无线切换，布线整洁美观。
- 智慧教室教学终端：单台发射端可同步推流至多间教室接收端，实现统一授课内容分发，低延时适配课堂互动演示。
- 商超展馆数字标牌：分布式显示屏统一接收内容推送，搭配定时控制可实现无人值守播放，大幅降低内容更新运维成本。
- 家用影音游戏外设：游戏主机、机顶盒无线连接多房间显示设备，摆脱线材摆放限制，低成本实现全屋影音覆盖。
- 安防监控画面延伸：DVR、NVR 设备加装发射端，将监控画面无线传输至值班室大屏，简化机房与监控室布线。
七、潜创微科技一站式方案支持
深圳市潜创微科技作为专注高清音视频与高速接口的芯片代理商与方案商，可为 QCW5007+QCW5004 方案提供从芯片供货到量产落地的全流程服务。
公司成立于 2013 年，是国家高新技术企业、专精特新中小企业、创新型中小企业，同时为 HDMI 协会会员、HDCP2.2 协会会员，拥有 30 余项音视频领域技术专利。核心代理 ITE 联阳、WCH 沁恒、DIODES、海奇、sigamastar等多个知名半导体品牌，服务过绿联、飞利浦、海备思等行业知名客户，拥有 20 余人的研发与 FAE 技术团队，具备十余年音视频方案落地经验。
针对本套无线传输芯片方案，可提供以下专属支持：
- 原厂正品芯片现货供应，支持免费样品测试，大批量订单交付稳定；
- 完整开发资料包，包含参考原理图、PCB 布局文件、标准化 BOM、调试操作文档；
- 全程 FAE 技术支持，涵盖配对参数调试、画质码率优化、EMC 电磁兼容整改、整机兼容性故障排查；
- 定制化固件开发，可按需调整 HDCP 开关、传输码率、弹窗提示逻辑、组网参数等功能；
- 量产落地指导，提供 SMT 贴片工艺建议、整机结构适配方案、老化测试标准输出。
八、方案总结
QCW5007+QCW5004 双芯片方案精准解决了传统有线 HDMI 传输距离受限、布线繁琐、成本偏高的行业痛点。凭借 150 米穿墙传输、100ms 低延时、双组网原生支持、易集成量产等核心特性，可全面覆盖会议、教育、商显、家用、安防等多类音视频产品开发需求。 配合成熟的参考设计与本地化技术服务，能有效帮助硬件工程师与设备厂商缩短开发周期、控制整机成本，快速落地高性价比的无线音视频终端产品。
