导语

做雷达通信一体化（ISAC）调制识别的同行应该都踩过同一个大坑：

公开标准化 ISAC 数据集极少，实测采集成本高、场景单一，噪声、多径、多普勒等干扰条件很难批量控制。

今天给大家分享一套完整工程化工具链：信号生成代码 + 配套可视化脚本 ，既能批量生成 8 大类主流 ISAC 调制仿真数据集，又能一键输出多维度特征对比图，从数据生产到特征分析全流程打通，不管是 CNN、LSTM 还是时频域深度学习模型，拿来就能直接训练。

一、整套工具核心用途：一站式搞定 ISAC 调制识别数据集

整套工具分为两大模块：数据集生成脚本 + 可视化分析脚本，相辅相成，完整覆盖调制识别数据开发全流程。

1. 数据集生成模块核心能力

全自动生成 8 类工程常用雷达通信一体化调制信号，模拟真实无线信道畸变，最终输出 HDF5 标准化数据集。

✅ 适用场景：ISAC 调制识别算法训练、信号特征挖掘、调制方案抗干扰性能仿真

✅ 输出数据：IQ 复基带信号、调制类别独热标签、SNR 信噪比标签

✅ 核心优势：

精选 8 种兼顾雷达探测 + 通信传输的一体化调制，覆盖调频、码分、OFDM、时分四大架构；
内置完整信道仿真：载波频偏、采样偏移、时钟误差、莱斯 / 瑞利多径衰落、多普勒、高斯噪声；
SNR 覆盖 - 20dB~20dB，步长 2dB，高低信噪比样本均衡，大幅提升模型低信噪比识别精度；
输出 float32 格式 HDF5，高压缩、低内存占用，适配主流深度学习框架。

2. 可视化配套模块核心能力

无需额外处理，直接读取生成的纯净信号，一次性输出 7 大类、总计 14 张高清对比图，从时域、频谱、时频、星座四个维度直观区分 8 种调制的固有特征，是调模型、写论文、做数据集说明的必备素材。

二、工具与调制识别任务的强关联

调制识别本质属于多分类任务，而数据集质量直接决定模型上限，这套工具完美解决行业三大痛点：

分类标签自动化构建

内置 8 种 ISAC 调制，一一对应 8 个识别类别，批量生成时自动生成 one-hot 标签，无需手动标注。
全场景干扰仿真，提升模型泛化能力

真实环境信号会伴随衰落、频偏、运动多普勒，工具内置三类信道模型，批量混合生成，训练出的模型不会仅适配理想无噪信号。
模型输入标准 IQ 格式

直接输出 I/Q 两路时域数据，是当前射频信号识别模型最通用输入格式，无需额外转换、预处理，导入网络即可训练。
可视化辅助特征筛选

多维度对比图能清晰看出不同调制的时频差异，帮助快速判断模型适合用时域输入、频谱输入还是时频图输入，减少无用实验。

简单总结：生成脚本是调制识别的数据底座，可视化脚本是数据分析、调参、论文配图的可视化工具，二者搭配，从数据生产到模型验证闭环。

三、全套可视化输出图文详解（一键生成 14 张高清图）

可视化脚本运行后，自动在./visualization文件夹保存所有图片，统一采用 200DPI 高清输出，8 种调制分配固定专属配色，跨图对比无视觉混淆，一共 7 大类可视化成果：

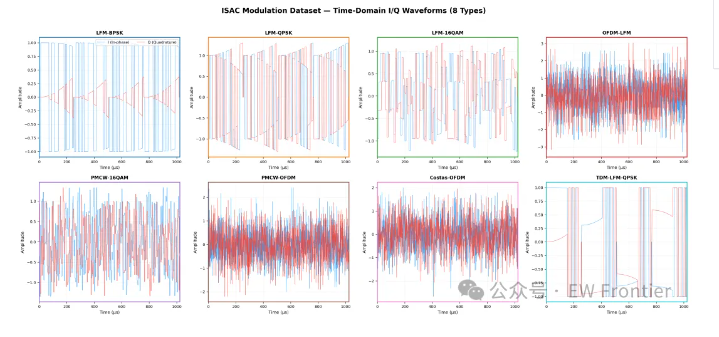

1. 8 调制时域波形总览图

布局：2 行 4 列，8 种调制各占独立子图

绘图规则：蓝色 I 路、红色 Q 路，横轴时间 μs，纵轴信号幅度
特征区分：
LFM-BPSK/QPSK/16QAM：线性调频基底，调制阶数越高，IQ 波形起伏越复杂；
OFDM-LFM：多载波叠加，波形震荡密集；
PMCW 系列：伪码周期调制，波形呈现周期性规律；
Costas-OFDM：跳频带来相位阶跃，波形分段变化；
TDM-LFM-QPSK：时分结构，波形清晰分为雷达 LFM 段、通信 QPSK 段。

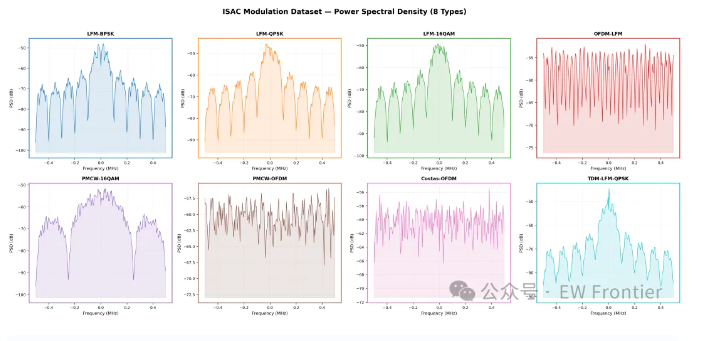

2. 功率谱密度 PSD 对比图

布局：2 行 4 列独立子图，每种调制专属配色曲线

横轴频率 MHz，纵轴功率 dB，填充曲线增强辨识度
频谱特征区分：
LFM 全系：宽带线性扫频，频谱呈连续宽带斜分布；
OFDM-LFM：OFDM 梳状子载波 + 线性调频混合频谱；
PMCW-16QAM/OFDM：伪码自相关带来离散频谱峰；
Costas-OFDM：跳频导致频谱离散跳变尖峰；
TDM-LFM-QPSK：分段调频，频谱能量分段分布。

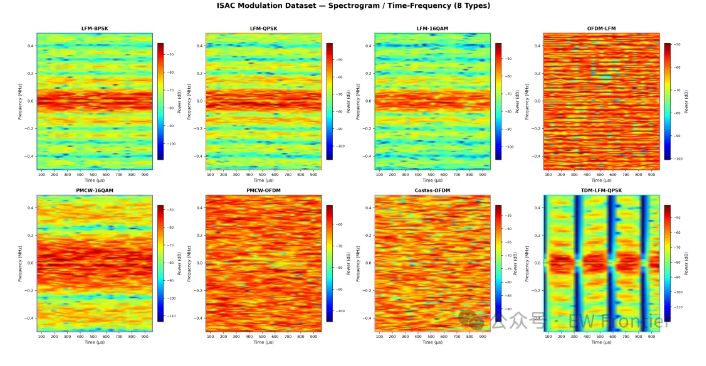

3. 时频热力图（区分调制最核心图表）

布局：2 行 4 列时频热力图，jet 色标，颜色越深信号功率越高

时频图是调制识别最关键特征，直接反映频率随时间变化规律：

LFM 类：完整连续斜向色带，频率随时间单调变化；
OFDM-LFM：多条水平子载波色带叠加斜向调频趋势；
PMCW-OFDM：周期性重复多载波时频纹理；
Costas-OFDM：离散点阵式跳频分布；
TDM-LFM-QPSK：分段斜带，时域清晰分割雷达、通信时隙。

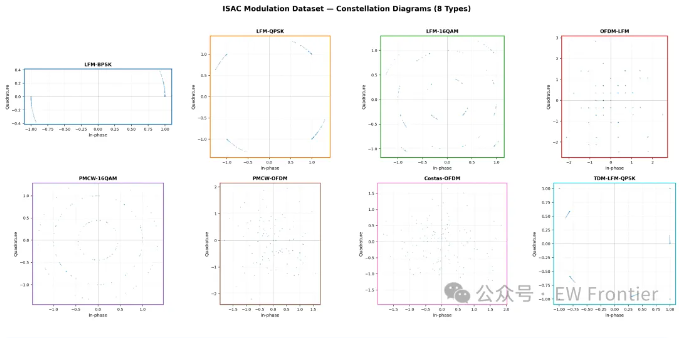

4. 星座图对比图

布局：2 行 4 列 IQ 平面散点图，等比例坐标轴

理想无噪信号：BPSK 两点、QPSK 四点、16QAM 网格 16 点；
一体化混合调制（LFM/PMCW/OFDM 叠加）：调频、频偏会让星座点扩散成云团，也是区分纯数字调制与 ISAC 一体化信号的核心依据。

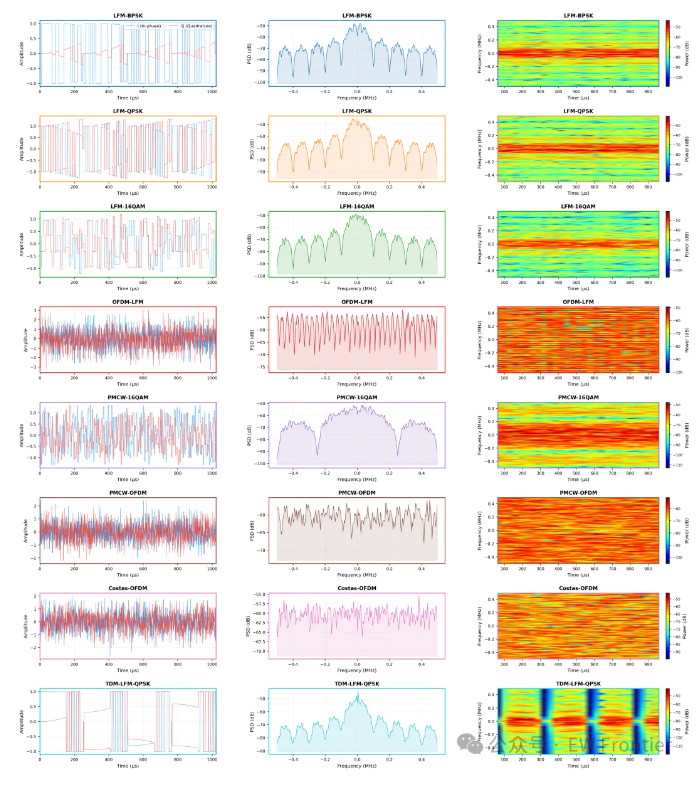

5. 8 行 3 列联合总览对比图

单张大图整合全部调制，每行 1 种信号，三列依次为时域波形、功率谱、时频图。

优势：一张图完成多维度横向、纵向对比，适合放进毕业论文、项目数据集说明文档，直观展示 8 类调制全维度特征差异。

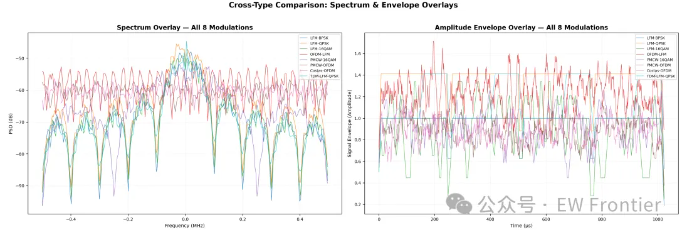

6. 频谱 + 包络叠加对比图

左右双栏布局：左图 8 种调制频谱曲线叠加，右图时域幅度包络叠加。

频谱叠加：快速区分宽带 LFM 与窄带多载波 OFDM；
包络叠加：一眼分辨时分信号、连续波信号、调频信号的幅度变化规律，辅助特征工程设计。

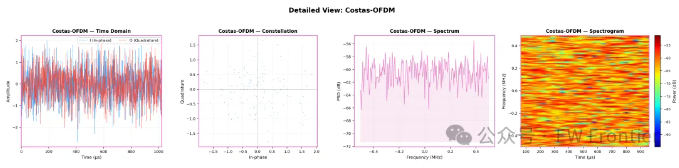

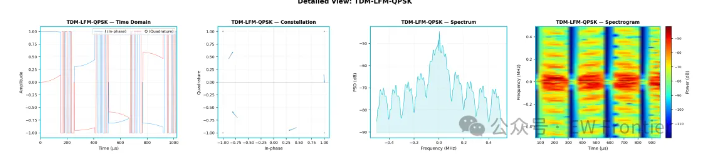

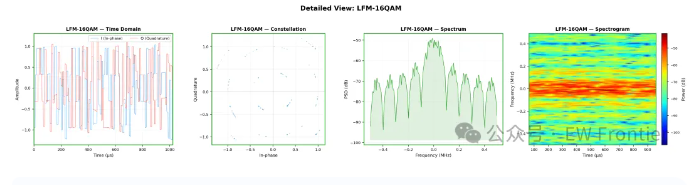

7. 8 张单调制精细化详情图

每种调制单独一张四连图：时域波形 + 星座图 + 频谱 + 时频图，子图尺寸更大，细节清晰。

适用场景：单一调制机理分析、算法调试、单类信号特征深度挖掘。

四、各类可视化图表适用场景

图表类型	核心用途	适用人群 & 场景
时域 / 频谱 / 时频 / 星座 4 张总览图	快速区分 8 种调制基础特征	数据集初筛、新手入门、快速特征梳理
8 行 3 列联合对比总图	多维度统一汇总展示	论文配图、项目汇报、数据集说明文档
频谱包络叠加图	全局宏观特征差异对比	调制识别特征工程、网络输入方案选型
单调制详情图（8 张）	精细化拆解单一信号特征	算法调试、ISAC 调制机理研究

五、可视化工具基础配置说明

文件存储 ：默认保存路径./visualization，命令行输入--save-dir可自定义存储文件夹；
图像分辨率：屏幕预览 120DPI，本地保存 200DPI，支持直接用于期刊、毕业论文印刷；
交互设置 ：运行默认弹出所有图片窗口，添加--no-show参数可仅保存图片、不弹窗；
统一配色规范 ：8 种调制固定专属颜色，所有图表配色统一，跨图对比不会混淆。

六、8 种 ISAC 调制核心特征速查表（建模直接参考）

调制类型	时域核心特征	频谱核心特征	时频核心特征
LFM-BPSK	线性调频 + 二值相位跳变	宽带线性扫频	单一连续斜向时频带
LFM-QPSK	线性调频 + 四值相位跳变	宽带线性扫频	单一连续斜向时频带
LFM-16QAM	线性调频 + 16 阶幅度相位调制	宽带线性扫频	单一连续斜向时频带
OFDM-LFM	多载波叠加线性调频	梳状子载波 + 宽带扫频	多水平载波带叠加斜向趋势
PMCW-16QAM	伪随机码周期调制 + 16QAM	离散码相关频谱峰	周期性波动时频纹理
PMCW-OFDM	相位编码连续波 + OFDM 多载波	梳状谱 + 离散相关峰	周期性多载波时频图案
Costas-OFDM	Costas 跳频序列叠加 OFDM	离散跳频尖峰 + 梳状谱	点阵式离散跳频分布
TDM-LFM-QPSK	时分分段，雷达 LFM + 通信 QPSK	分段线性扫频能量	分段独立斜向时频带

七、文末总结

这套 ISAC 数据集生成 + 可视化工具链，完全贴合调制识别工程落地需求：

数据端：批量仿真多样化干扰场景，不用实地采集就能获取海量标注数据集，解决数据稀缺难题；
分析端：多维度可视化一键出图，快速挖掘不同调制的时频固有特征，辅助网络结构、输入方案设计；
落地端：标准化 HDF5 IQ 数据，兼容 CNN、LSTM、时频卷积网络等绝大多数射频识别模型。

不管是在校学生做课题、实验室开展 ISAC 调制识别研究，还是企业工程师开发射频信号识别算法，这套工具都能大幅节省数据集搭建与特征分析的时间成本。
