在正运动技术的磁驱柔性输送系统（ZTS）中，想要让控制器精准灵活地调度产线上的成百上千个动子，第一步是什么？
让控制器彻底认识你的产线！
今天，我们就来揭秘ZTS系统背后的"超级大脑地图"------组态配置，看看它是如何帮助系统建立坐标系，并实现微秒级高速调度的！

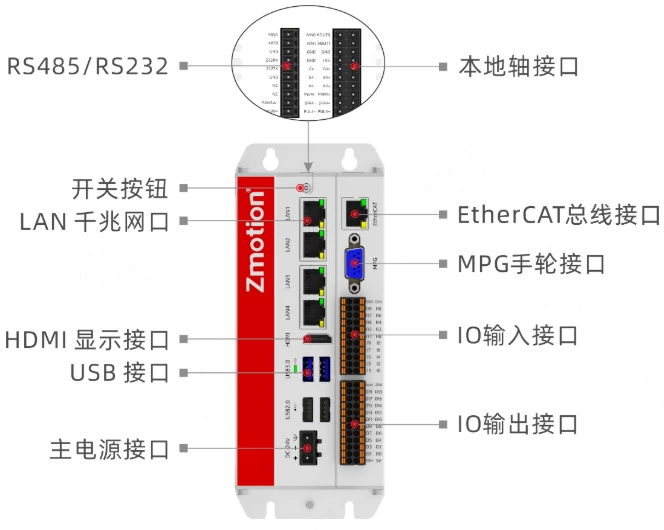

高集成机器视觉运动控制一体机 - VPLC712
正运动技术VPLC712机器视觉运动控制一体机是一款基于x86架构的EtherCAT总线视觉运动控制器，采用一体化设计，将实时机器视觉、运动控制、IO和监控集成于一台多核控制器上，实现多任务并行实时处理自动化设备任务。

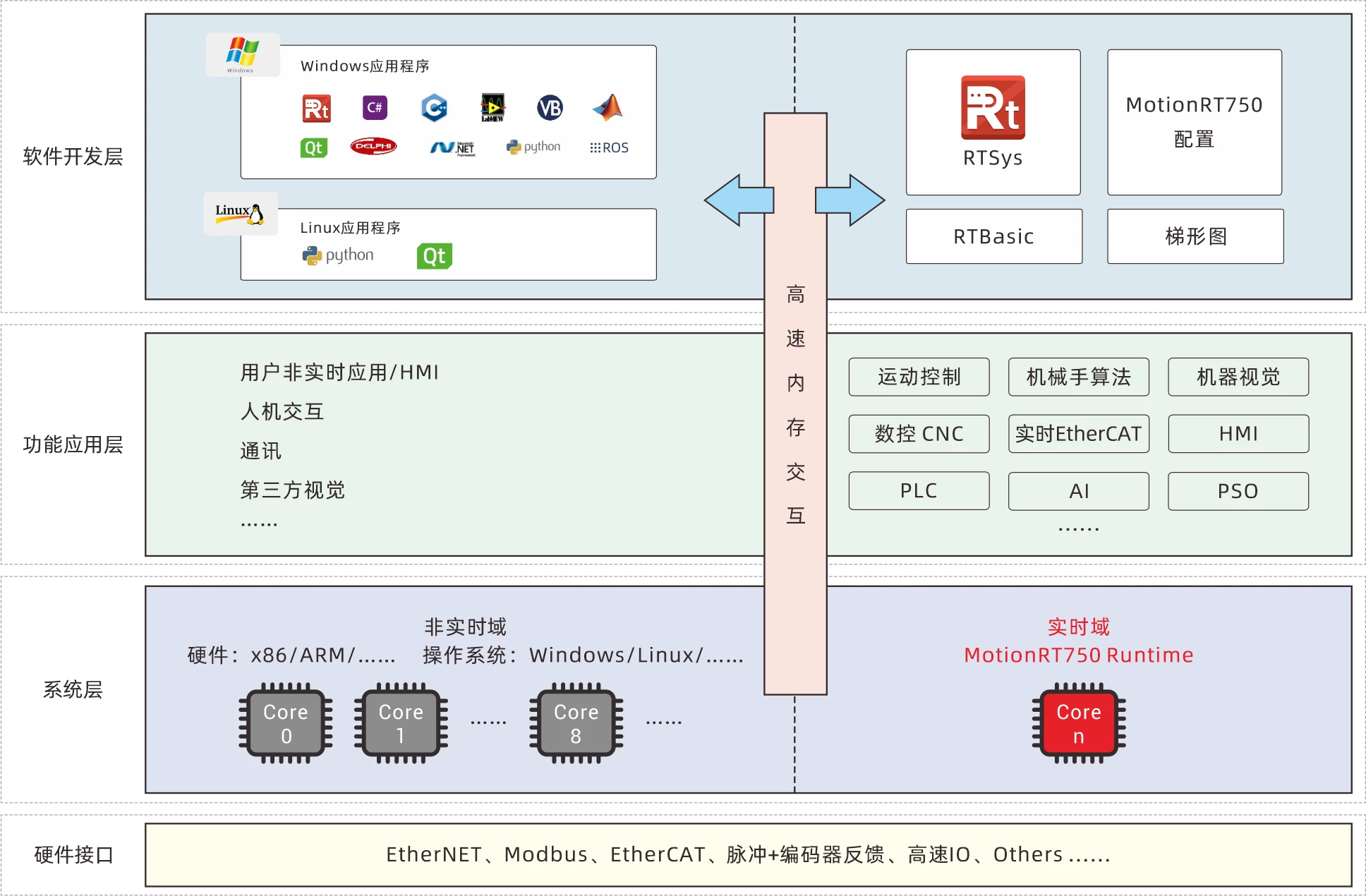

通过共享内存机制，将PC部分硬件资源通过MotionRT750进行配置，实现核内高速交互，驱动执行器进行对应操作，完成设备整体的控制。
VPLC系列机器视觉运动控制一体机的安装与拆卸过程便捷，占地空间小，还能与其它控制单元部件（如伺服驱动器、传感器、编码器、控制阀等）无缝集成，提供一个完整端到端的视觉运动控制解决方案。
VPLC712硬件功能特性：
可选4-64轴运动控制（脉冲+EtherCAT总线），EtherCAT最小通讯周期250us；
内置强实时运动控制内核MotionRT750，支持第三方视觉软件；
板载20路通用输入，20路高速输出；
基于x86架构的EtherCAT总线视觉运动控制器，支持脱机运行，内置丰富的视觉和运动控制功能，大幅简化配置流程；
支持EtherCAT冗余功能，解决单点故障停机，自动诊断并持续运行，增强系统可靠性，简化维护工作；
提供一体化开放式IPC形态的实时软控制器/软PLC集成的视觉+运动控制解决方案。
0 1 为什么需要组态配置
想象一下，你面前有一条由直线电机拼接而成的复杂磁驱产线。控制器如何知道这条产线有多长？有几个导轨？导轨之间的连接关系是怎样的？

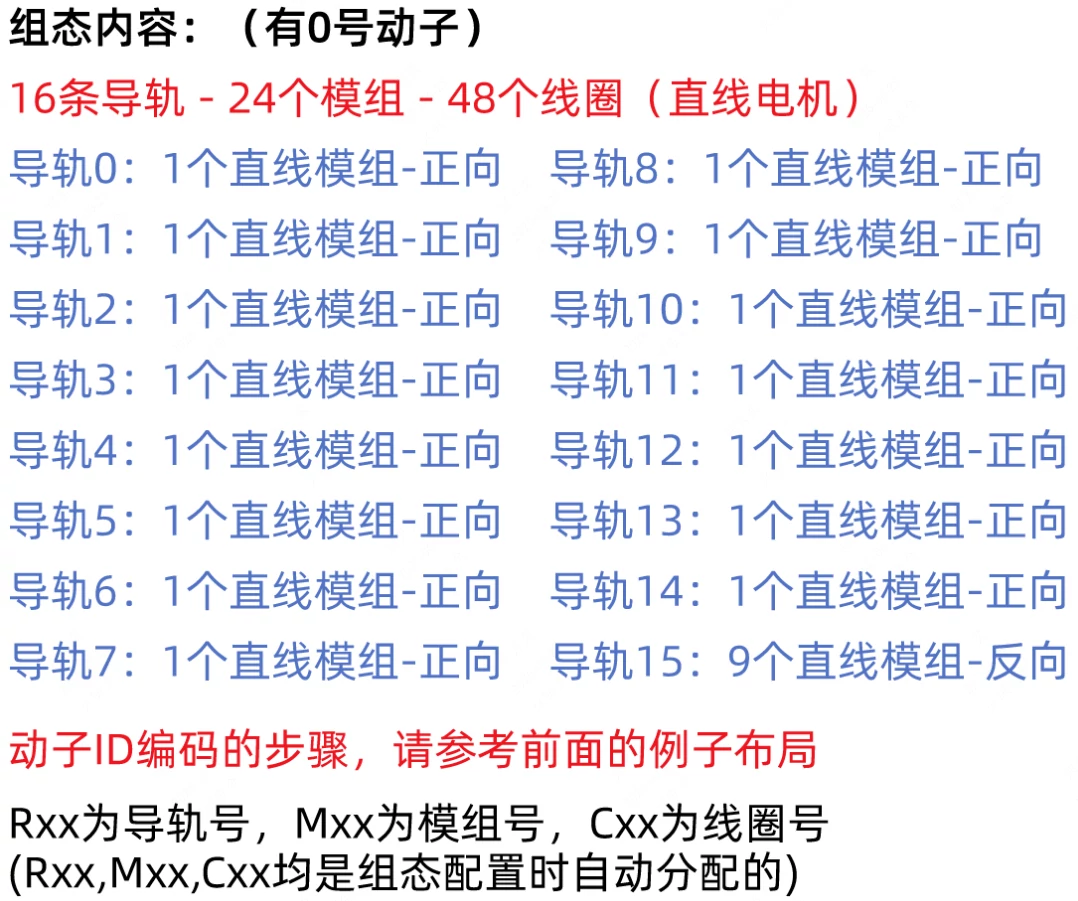

为了让控制器对动子进行控制，它必须能实时扫描到动子并建立坐标系。这就需要一份详细的"产线说明书"------也就是组态配置文件（.zts文件）。控制器只有成功读取这些信息后，才能建立起整个产线的拓扑逻辑。
正运动磁驱多动子柔性解决方案请点击→正运动磁驱多动子柔性解决方案设备运行视频
0 2 认识产线基本元素：模组与导轨
在进行配置前，必须先厘清两个最核心的物理与软件映射概念：
1.模组(Module)：系统的最小硬件单元
在正运动的架构中，一个节点驱动器及其控制的直线电机线圈阵列，就构成了一个基础的硬件模组。

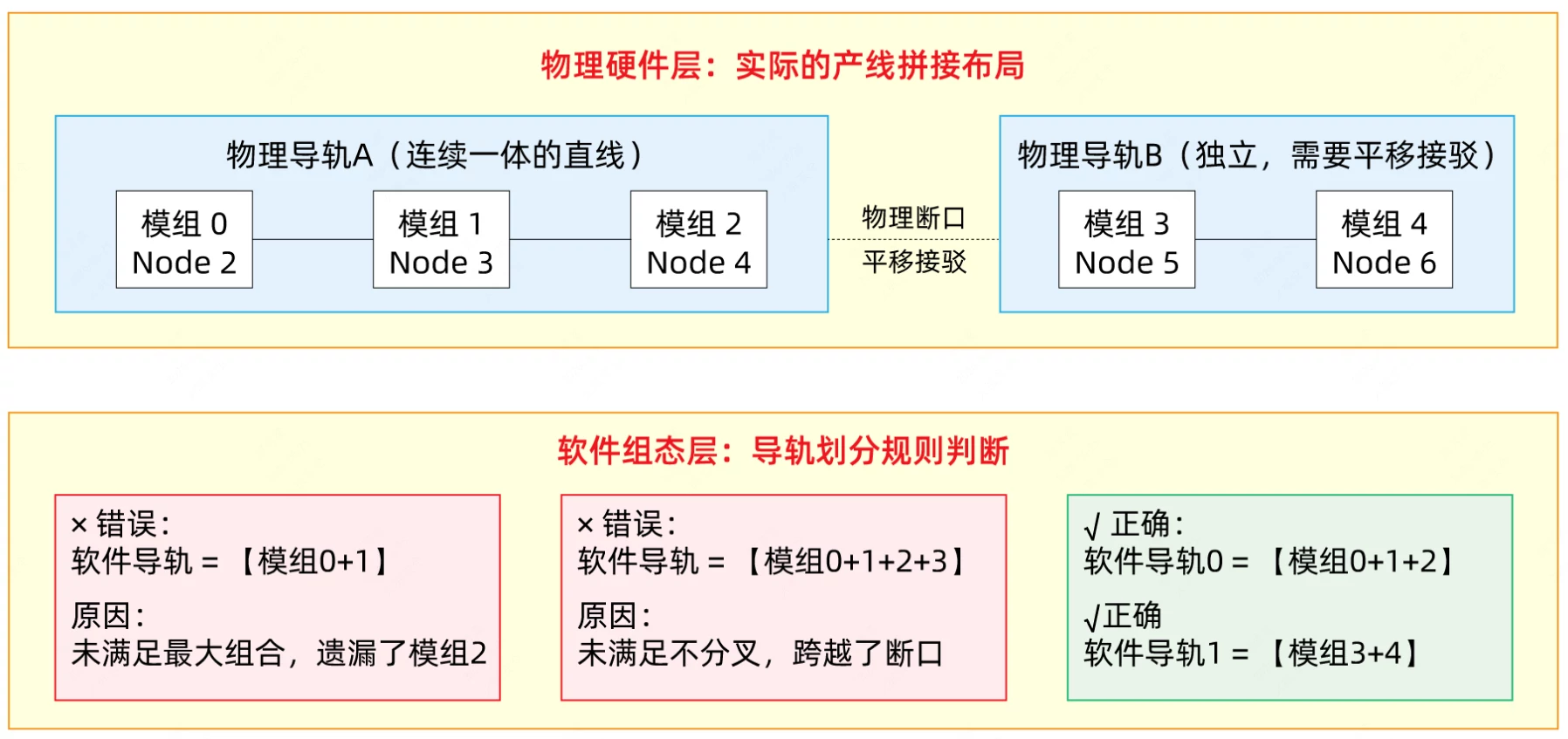

2.导轨(Rail)："不分叉"的连续路径
导轨是由多个模组首尾相连拼接而成的连续运动路径。但在软件定义中，它必须同时满足两个严苛的条件：
①最大组合（不能少拼）：连续的物理轨道必须整体划分为一条导轨，不能遗漏。
②不分叉（不能多拼）：物理上有断口、需要平移接驳的轨道，绝不能捏合成一条软件导轨。

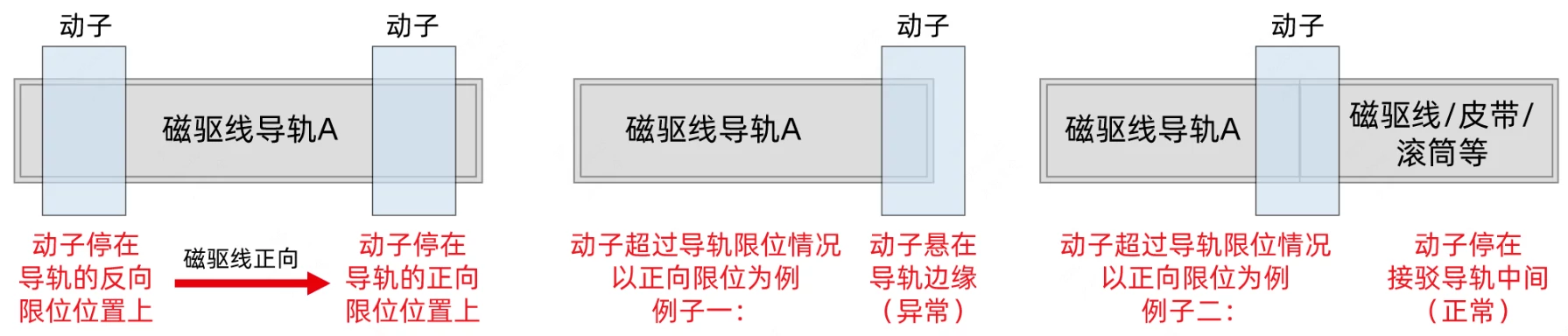

防脱轨保护机制
系统为每条导轨设置了正向/反向的**软限位。**当两条物理导轨没有处于对齐接驳状态时，如果动子运行超出软件限位，系统会精准捕获并立刻触发紧急报错停机，防止动子滑出导轨！
0 3 统一的"规矩"：线体规格(Line Spec)
一套磁驱运输线通常由多个模组拼装而成，为了标准化硬件，同一套产线上必须有严格统一的"规矩"。

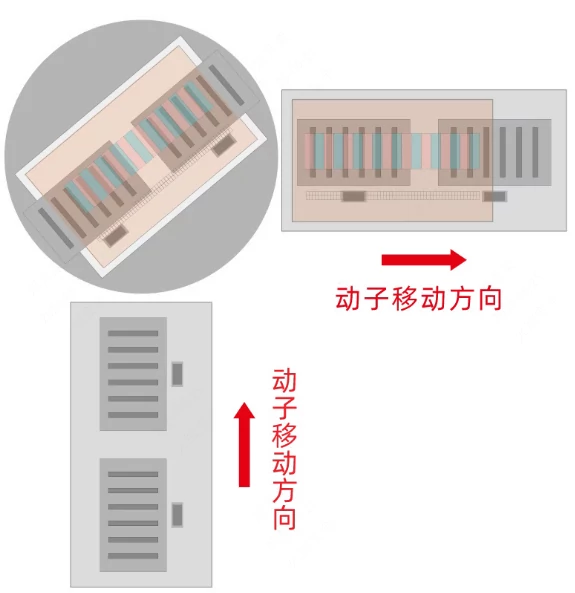

?物理间距与容错：导轨上相邻电机的间距必须一致。正运动的控制方案支持线圈间有空隙，因此能够完美支持复杂的旋转接驳与动态跨越。
?编码器感应机制：驱动器通过读数头获取动子位置，系统会明确动子编码器的起始值、长度及无效值区域。
?0号动子参数：在封闭导轨布局上开启0号动子，可以有效解决系统断电重启后的动子ID记忆与防丢问题。
0 4 自由拼搭：模组型号与全局拓扑

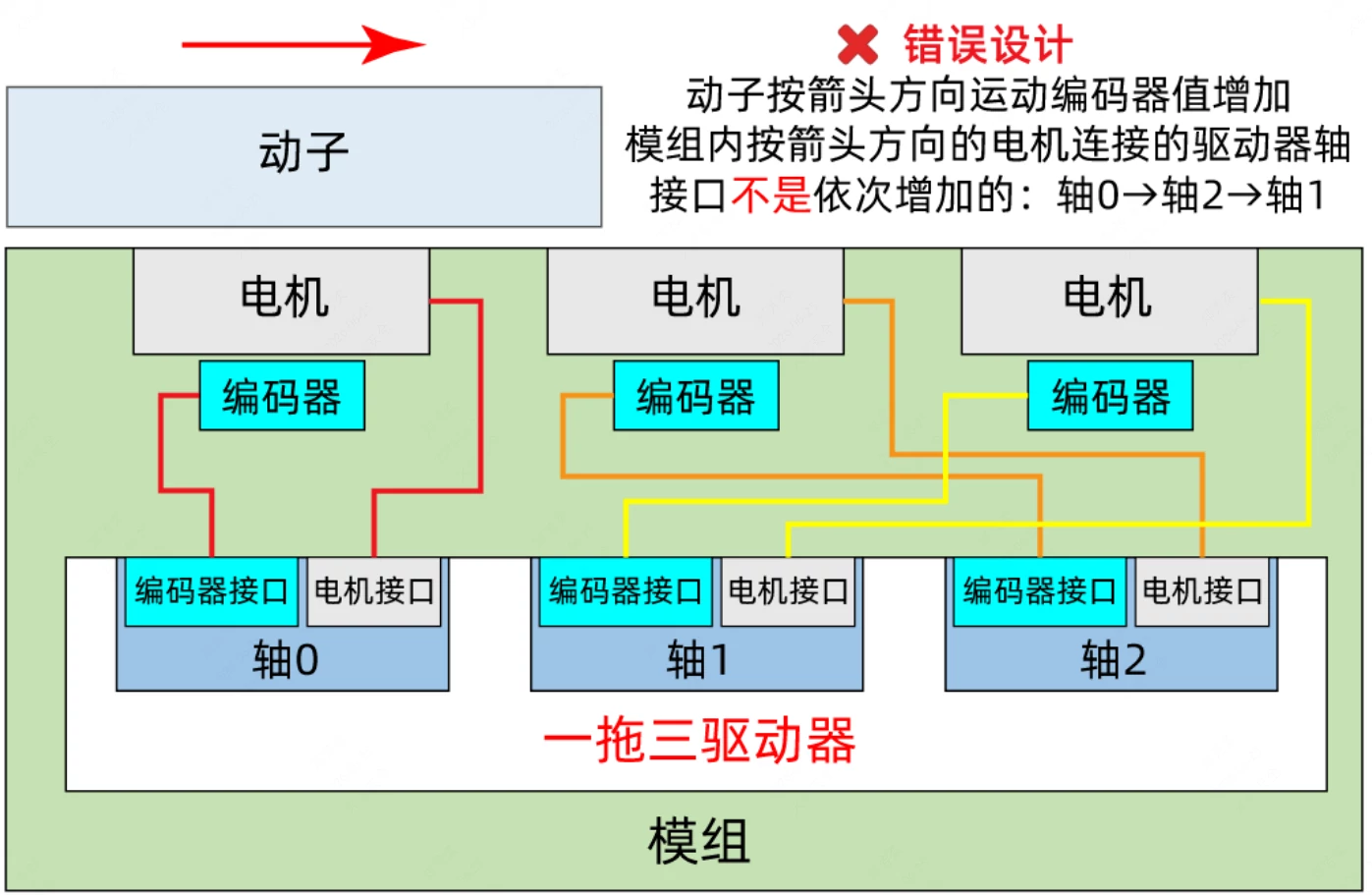

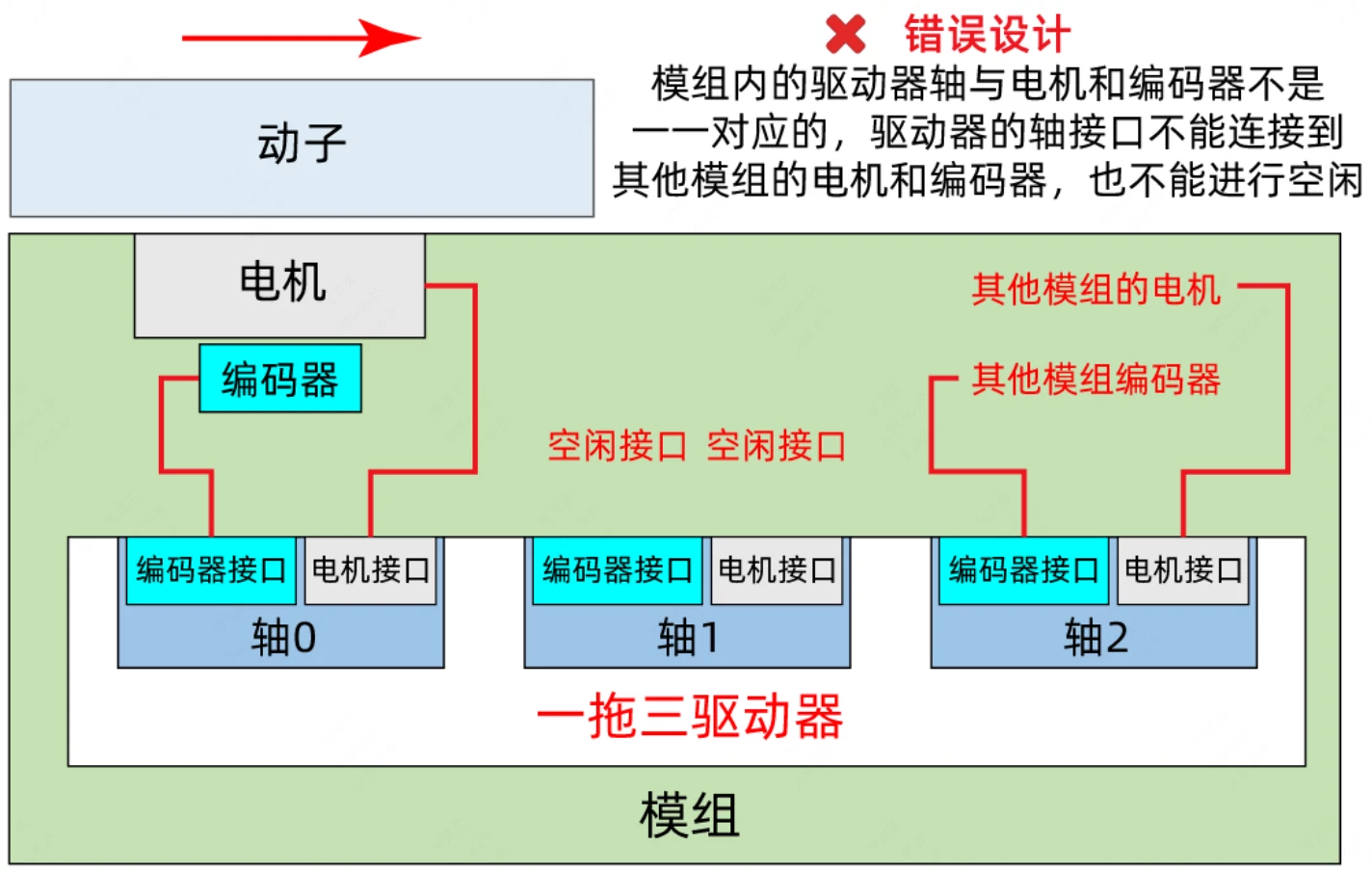

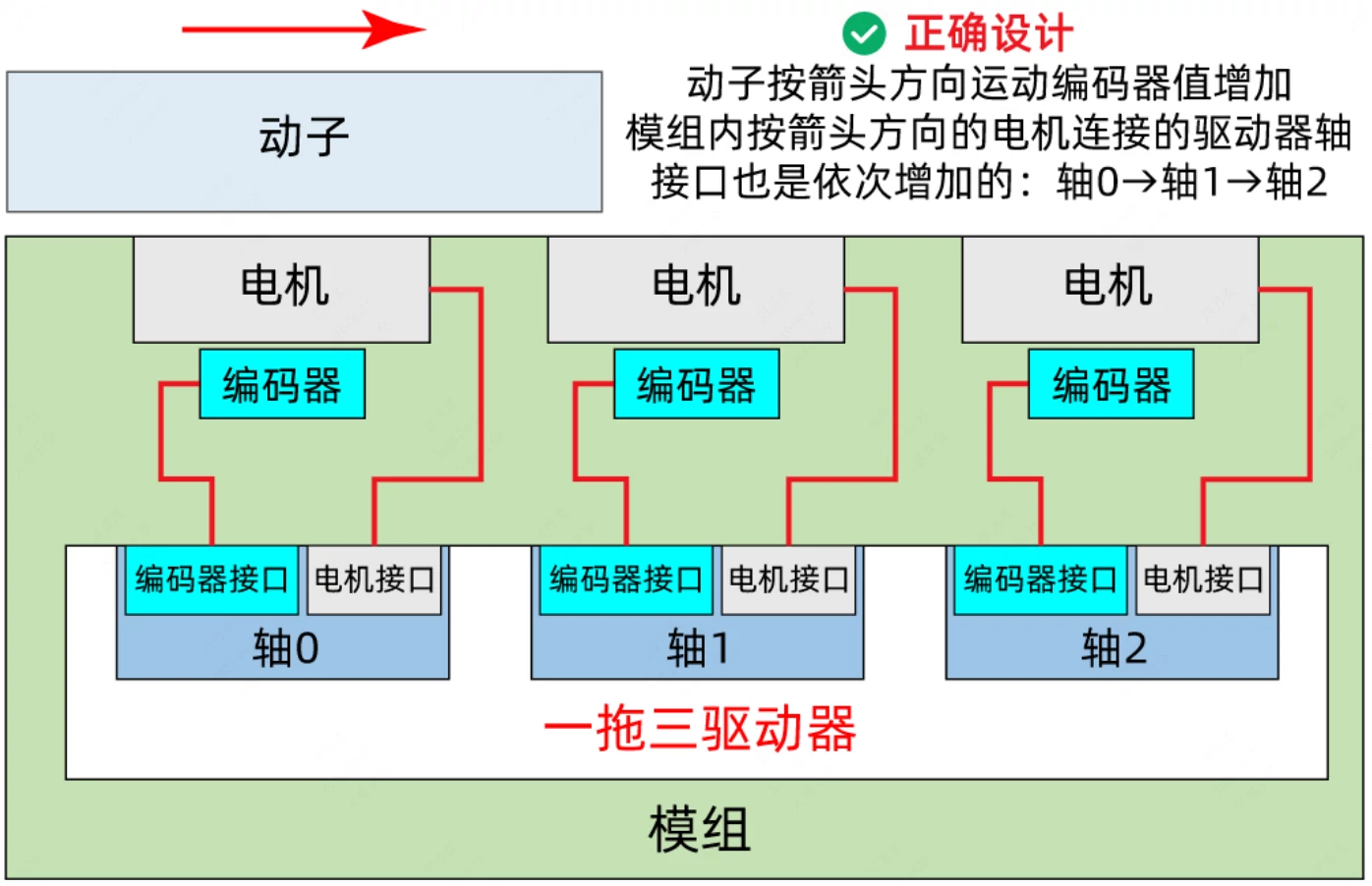

一条产线可以组合使用多种不同类型的模组型号。底层通过**"驱动器厂商ID + 设备编号 + 带轴数量"**来精准识别硬件。(下图以一拖三驱动器为例）

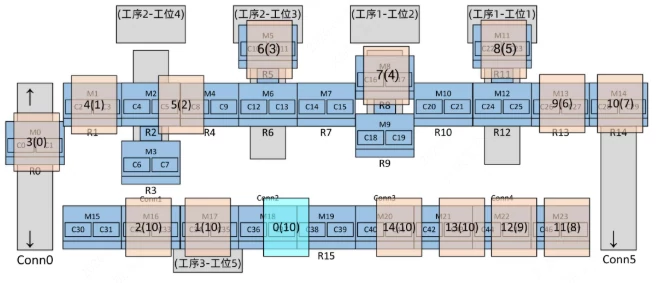

而导轨配置 则像是一张"逻辑地图"，它不仅规定了物理边界，更定义了导轨之间的接驳关系（连接拓扑）。
它让控制器清楚地知道，动子从当前导轨出发，可以滑向哪一个相邻导轨。整个磁驱产线的全局拓扑网络，正是通过这一个个导轨的相互拼接而最终构建起来的！

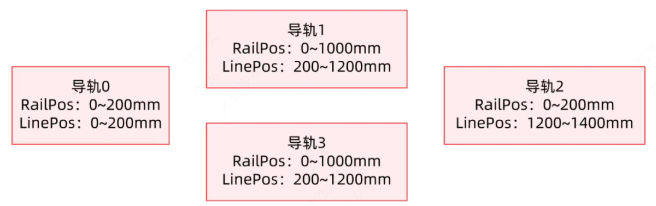

0 5 双层坐标系：动子到底在哪里？
在复杂的磁驱网络中，如何定义一个动子到底在"哪里"？ZTS系统采用了巧妙的双层坐标系设计：
①导轨位置 (局部坐标系)：动子在当前所在导轨内部的位置。当我们需要控制动子在单独某一段直线上运动时，通常关注这个位置。
②产线位置 (全局坐标系)：由于动子经常跨导轨运动，系统引入了全局唯一的产线位置。上层工艺调度依靠它来高效规划流程进度。
通过"导轨编号 + 产线位置"的联合寻址方式，底层算法就能精确解算应该由哪一段具体的物理电机来进行扭矩输出，实现绝对且唯一的物理定位！
结 语
通过清晰的组态配置，正运动磁驱输送系统赋予了产线"智慧的生命力"，让原本复杂的物理硬件化身为一张脉络清晰、调度高效的数字网络。
无论是直线、环形还是复杂的分叉网络，正运动磁驱系统都能为您提供精准、高速的柔性输送体验！
(了解更多正运动磁驱柔性输送系统解决方案，欢迎持续关注我们！)
