HarmonyOS技术精讲-UI开发调试调优：布局异常诊断与修复

1. 开篇：布局异常为什么难排查

HarmonyOS NEXT 的 ArkUI 布局机制与 Android 的 ConstraintLayout 或 iOS 的 AutoLayout 有很大不同。尤其是 flex 布局的默认行为、组件的测量约束（measure / fit），以及 clip 属性的默认关闭，经常导致子组件"越界"显示，而开发者只看代码很难发现。

一个典型场景：对话框内多个文本和按钮，期望按比例占用空间，但运行时发现某个按钮被压缩到几乎不可见，或者图片撑断了父容器。这种问题在真机上比预览器更明显，因为真机屏幕尺寸变化多。

定位手段有两个：

• 组件边框绘制：快速给每个组件加上边框，肉眼就能看出谁跑出去了。
• ArkUI Inspector：实时查看组件树、布局边界、约束信息，逐个节点排查约束冲突。

下面依次讲解这两个工具的使用，并用一个真实例子演示诊断和修复过程。

2. 环境说明

DevEco Studio 版本：DevEco Studio 6.1.0 及以上
HarmonyOS SDK 版本：HarmonyOS 6.1.0(23) 及以上
目标设备：手机（推荐真机，预览器部分场景行为不一致）

注意：ArkUI Inspector 在预览器中可用，但真机调试时功能更完整；低版本 DevEco Studio 可能缺少实时边界高亮功能，建议升级。

3. 定位工具详解

3.1 组件边框绘制

最简单的办法：给每个容器与子组件加上固定颜色的边框，方便观察尺寸与溢出。

@Entry
@Component
struct DebugBorderDemo {
  build() {
    Column() {
      // 父容器加红色边框
      Column()
        .border({ width: 1, color: Color.Red })
        .width('90%')
        .height(200) {
        // 子组件加蓝色边框
        Text('Hello')
          .border({ width: 1, color: Color.Blue })
          .width('120%')   // 故意超出父容器宽度
        Button('Click')
          .border({ width: 1, color: Color.Green })
      }
    }
    .width('100%')
    .height('100%')
  }
}

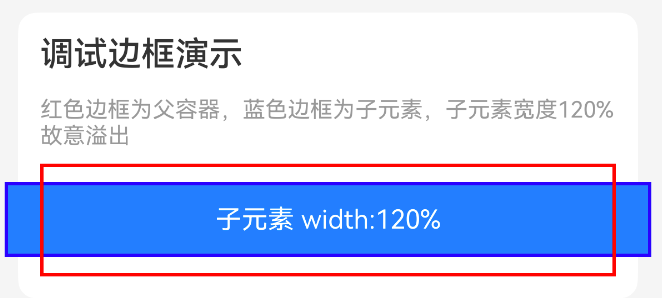

通过边框能直观看到文本超宽，父容器没有 clip 所以溢出的部分仍然可见。如果去掉 .width('120%') 或者给父容器增加 clip(true)，就能修复。

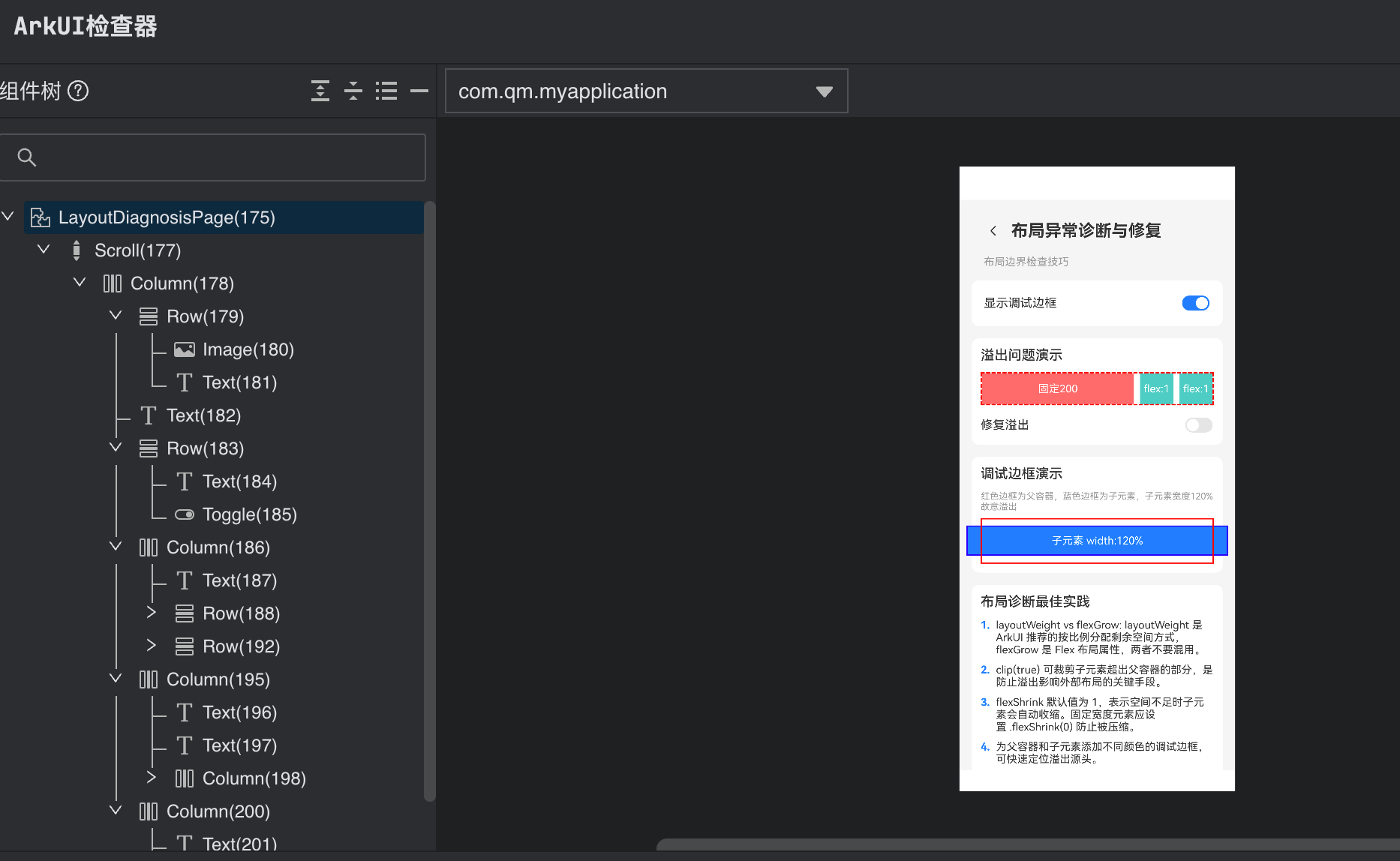

3.2 ArkUI Inspector 实时边界高亮

ArkUI Inspector 是 DevEco Studio 自带的 UI 调试面板，支持：

• 组件树查看
• 选中节点后显示位置、尺寸、padding、margin
• 实时边界高亮（选中组件时在设备/模拟器上高亮边框）
• 显示布局约束（measuredWidth/Height、flexBasis等）

打开方式：运行应用后，在 DevEco Studio 底部点击 App Inspector 标签，或者菜单栏 View > Tool Windows > App Inspector。

选中一个节点，右侧 Layout 面板会显示 measuredWidth, measuredHeight, layoutPosition 等信息。如果发现某个组件的 measuredWidth 大于父容器的 measuredWidth，说明发生了溢出。

4. 典型溢出布局诊断与修复

4.1 问题代码

下面是一个极简的 Flex 溢出场景：三个列项，希望每个占 1/3 宽度，但其中一个子元素设置了固定宽度导致溢出。

@Entry
@Component
struct OverflowDemo {
  build() {
    Column() {
      Row() {
        // 第一个子项：固定宽度 200vp
        Text('固定宽度 200')
          .width(200)
          .height(50)
          .backgroundColor(Color.Pink)
        // 第二个子项：flex:1
        Text('flex:1')
          .flexGrow(1)
          .height(50)
          .backgroundColor(Color.Orange)
        // 第三个子项：flex:1
        Text('flex:1')
          .flexGrow(1)
          .height(50)
          .backgroundColor(Color.Yellow)
      }
      .width('100%')
      .height(100)
      .border({ width: 1, color: Color.Red })
    }
    .width('100%')
    .height('100%')
    .padding(10)
  }
}

运行效果：粉色块占据了 200vp，橙色和黄色块平分剩余宽度。如果屏幕宽度不足 200vp（如 320vp），粉色块就会超出 Row 的右边界。

4.2 使用 Inspector 定位

打开 Inspector，选中 Row 节点，查看其 measuredWidth 为 300vp（假设屏幕宽度 320vp减去左右padding 20=300vp）。再选中粉色 Text，measuredWidth 为 200vp，橙色加黄色共 100vp，总宽度 300vp，看起来没问题。但如果屏幕宽度只有 280vp（窄屏手机），Row 的 measuredWidth 变为 260vp，粉色 200vp + 橙黄 60vp = 260vp，不溢出。但若给粉色设置 minWidth: 200 且屏幕太窄，溢出就会发生。

更常见的是 Flex 内子元素使用了 flexShrink 默认值为 1，导致某些子元素被压缩过度。我们可以用 Inspector 查看每个子元素的 flexShrink 和 flexGrow 值，确认压缩行为。

4.3 修复方案

根据实际需求选择：

• 不允许溢出 ：给父容器加 clip(true)，溢出部分被裁剪。
• 自动换行 ：将 Row 改为 Flex({wrap: FlexWrap.Wrap})，让子项折行。
• 控制压缩 ：给固定宽度的子项设置 flexShrink(0)，防止它被压缩。

本例修复代码：

Row() {
  Text('固定宽度 200')
    .width(200)
    .flexShrink(0)   // 禁止收缩
    .height(50)
    .backgroundColor(Color.Pink)
  // 其余不变
}

如果屏幕宽度不足 200+剩余两个1份，Row 会优先压缩其他子项，而不是把粉色挤出去。如果剩余宽度为负（不可能，因为最小宽度会被 clamp），建议给固定宽度子项加 minWidth 或使用 Flex({wrap: FlexWrap.Wrap})。

5. 踩坑记录

5.1 坑：flexShrink 默认值为 1，导致子元素被过度压缩

现象 ：Row 内一个子项加了 flexGrow(1) 期望占满剩余空间，但实际被压小了。

原因 ：flexShrink 默认值为 1，当总宽度超过父容器时，所有子项按比例收缩。如果你的意图是"占满剩余空间"，应该同时设置 flexGrow(1) 和 flexShrink(1)，但若其他子项也有 flexShrink:1，竞争会导致预期不符。

解法 ：明确需要固定尺寸的子项设置 flexShrink(0)；需要伸缩的子项设置 flexGrow(1) 和 flexShrink(1)（默认就是1，可省略）。

5.2 坑：ArkUI Inspector 在低版本 DevEco Studio 中无法实时选中组件

现象：真机调试时点击 Inspector 的组件树节点，设备上不显示高亮边框。

原因：该功能需要 DevEco Studio 6.1 及以上版本，且需要开启"Enable UI Inspector"调试特性。旧版本仅支持读取布局快照，没有实时交互。

解法：升级 DevEco Studio 到最新版本，并在真机调试时确认已开启"Enable UI Inspector"（默认开启）。如果仍然不生效，尝试重启 DevEco Studio 或重新安装 HDC 驱动。

6. 最佳实践

1. 开发早期加边框 ：在原型阶段就给所有容器加上 .border({width:1, color: Color.Red})，能提前暴露溢出和边距问题。正式发布前再删除或改为通过 @State 控制显示。
2. 使用 clip(true) 兜底 ：对于一些动态内容的容器（如网络图片加载）无法预知子项尺寸，建议父容器增加 clip(true) 防止溢出破坏整体布局。但注意 clip 会裁剪超出部分，可能隐藏重要信息，需根据场景决定。
3. 优先使用 layoutWeight 而非 flexGrow ：如果需要等比例分配父容器空间，layoutWeight 更简单直观，不受 flexShrink 干扰。例如三个子项 layoutWeight(1)，各占 1/3 宽度，不压缩。

7. FAQ

Q：为什么 Inspector 显示的 measuredWidth 和代码中设置的 width 不一样？

A：width 可能被父容器的约束限制，或者因为 flexGrow/flexShrink 计算后变了。Inspector 显示的是最终渲染尺寸，与代码设置不同属于正常现象，需检查约束链。

Q：真机上布局正常，预览器和模拟器却溢出，怎么回事？

A：预览器和模拟器的屏幕尺寸、density 可能与真机不同。建议以真机为准，如果预览器溢出而真机正常，可以忽略预览器表现，但最好也把溢出修复掉，因为其他设备可能触发同样问题。

Q：给父容器加 clip(true) 后，内部阴影或上升动画被裁剪了怎么办？

A：clip 会裁剪所有超出内容，包括阴影。如果子组件需要绘制阴影，建议不要使用 clip，而是通过 overflow 属性（目前不支持）或者在外面套一层容器并手动处理边界。一般阴影不会产生布局溢出，可以忽略。

8. Demo 入口

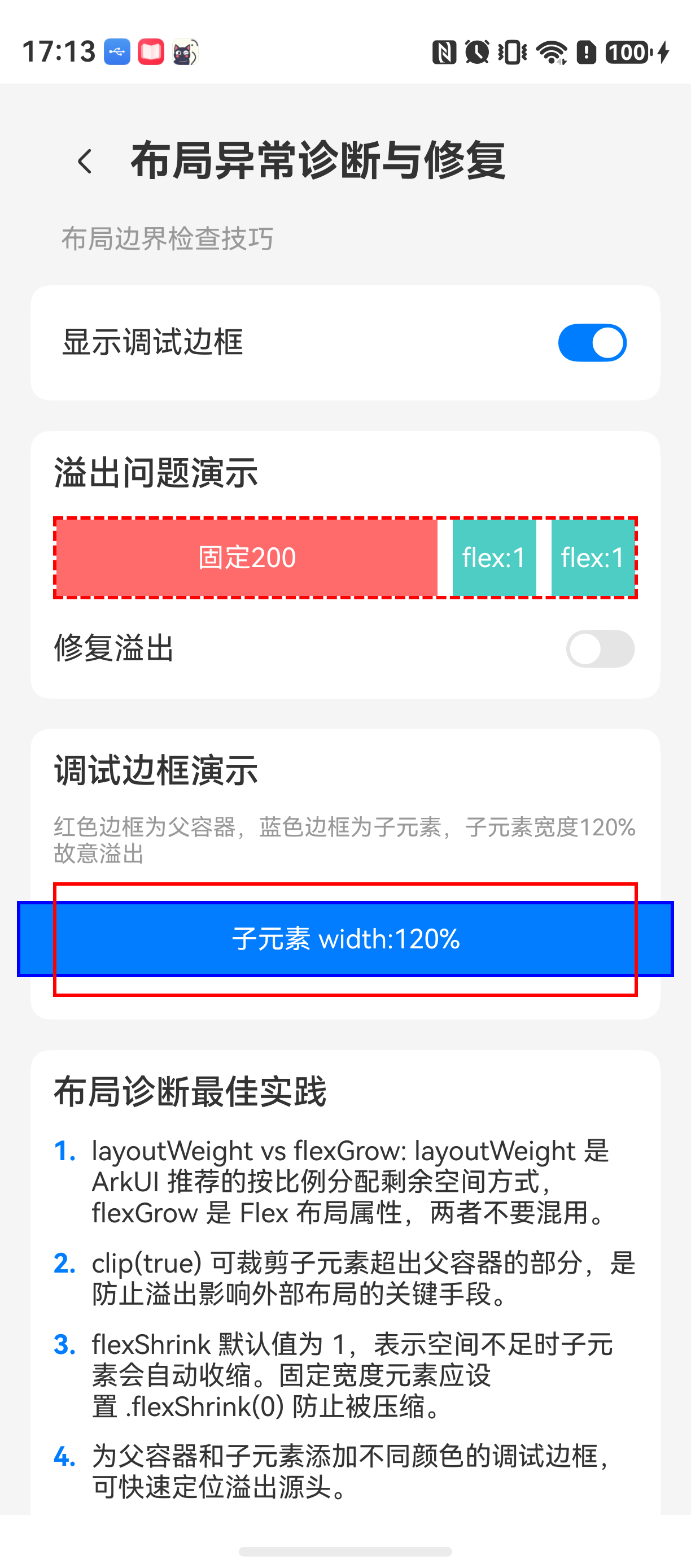

以下完整的 Index.ets 包含边框绘制与 Inspector 调试示例，可直接运行观察溢出和修复效果。

// Index.ets
@Entry
@Component
struct Index {
  @State showBorder: boolean = true

  build() {
    Column() {
      // 开关边框调试
      Toggle({ type: ToggleType.Switch, isOn: this.showBorder })
        .onChange((val: boolean) => { this.showBorder = val })
        .margin(10)
      Text('切换边框调试')

      // 有溢出问题的布局
      Column() {
        Row() {
          Text('固定200')
            .width(200)
            .height(50)
            .backgroundColor(Color.Pink)
          Text('flex:1')
            .flexGrow(1)
            .height(50)
            .backgroundColor(Color.Orange)
          Text('flex:1')
            .flexGrow(1)
            .height(50)
            .backgroundColor(Color.Yellow)
        }
        .width('100%')
        .height(60)
        .border({ width: 1, color: this.showBorder ? Color.Red : Color.Transparent })
        .clip(true) // 体验裁剪效果
        .margin({ bottom: 20 })
      }
      .width('100%')
      .padding(10)
      .border({ width: 1, color: this.showBorder ? Color.Blue : Color.Transparent })
    }
    .width('100%')
    .height('100%')
    .backgroundColor('#F5F5F5')
  }
}

示例代码地址：GitHub 项目地址

---

布局异常诊断是 HarmonyOS UI开发调试调优 的基础技能。通过组件边框快速定位边界，结合 ArkUI Inspector 深入分析约束值，再配合 flexShrink、flexGrow、clip 等属性修正行为，大多数布局问题都能系统化解决。如果调试过程中遇到 Inspector 不工作或布局行为与预期不符，优先检查版本和真机环境，也欢迎在评论区交流。
