分布式存储的三种图论范式：S2D、VSAN 与 Ceph CRUSH 的本质差异

三者虽然都做"放数据"这件事，但底层的图论范式完全不同。本文从图模型、求解范式到工程取舍逐层拆开，最后给一个能记一辈子的对比框架。

一、先给结论：三种范式，三种哲学

|-----------|-----------------------------------|-----------------------|--------------------------------------------|
| 维度 | S2D (Storage Spaces Direct) | VSAN (vSAN) | Ceph (CRUSH) |
| 图模型 | 动态加权约束图（全局可见） | 半自治域约束图（disk group 内） | 静态层次树 + 伪随机函数 |
| 核心思想 | 细粒度 Slab 扑克牌式分发与容量绝对对齐 | 策略驱动的容量 + 故障域合规 | hash + hierarchy + pseudo-random placement |
| 本质问题 | 元数据集中式分配与对齐 | 策略合规优化 | 函数映射 |
| 优化目标 | 容量绝对均衡 + 故障域隔离（IO/Latency 由存储栈保证） | 容量均衡 + 故障域 + 策略合规 | 无（确定性计算） |
| Rebalance | 拓扑变更触发 / 细粒度增量 move | 阈值触发 + RVC 周期 | 触发后重映射 PG + backfill |
| 一致性来源 | metadata + coordinator (WAC) | vCenter + DOM 集群 | algorithmic determinism |
| 故障响应 | 改图 → 集中式元数据重分配 | 改图 → 阈值触发重平衡 | 重算 CRUSH → backfill |
| 资源池粒度 | 跨节点全局 Pool | Disk Group 内自治 | 全集群 OSD 树 |

一句话：

S2D 把存储变成" 基于集中元数据的全盘容量对齐问题**"；VSAN 把存储变成"策略驱动的合规优化问题"；Ceph 把存储变成"可计算的映射函数"。**

越往左越依赖元数据状态，越往右越"可扩展"。

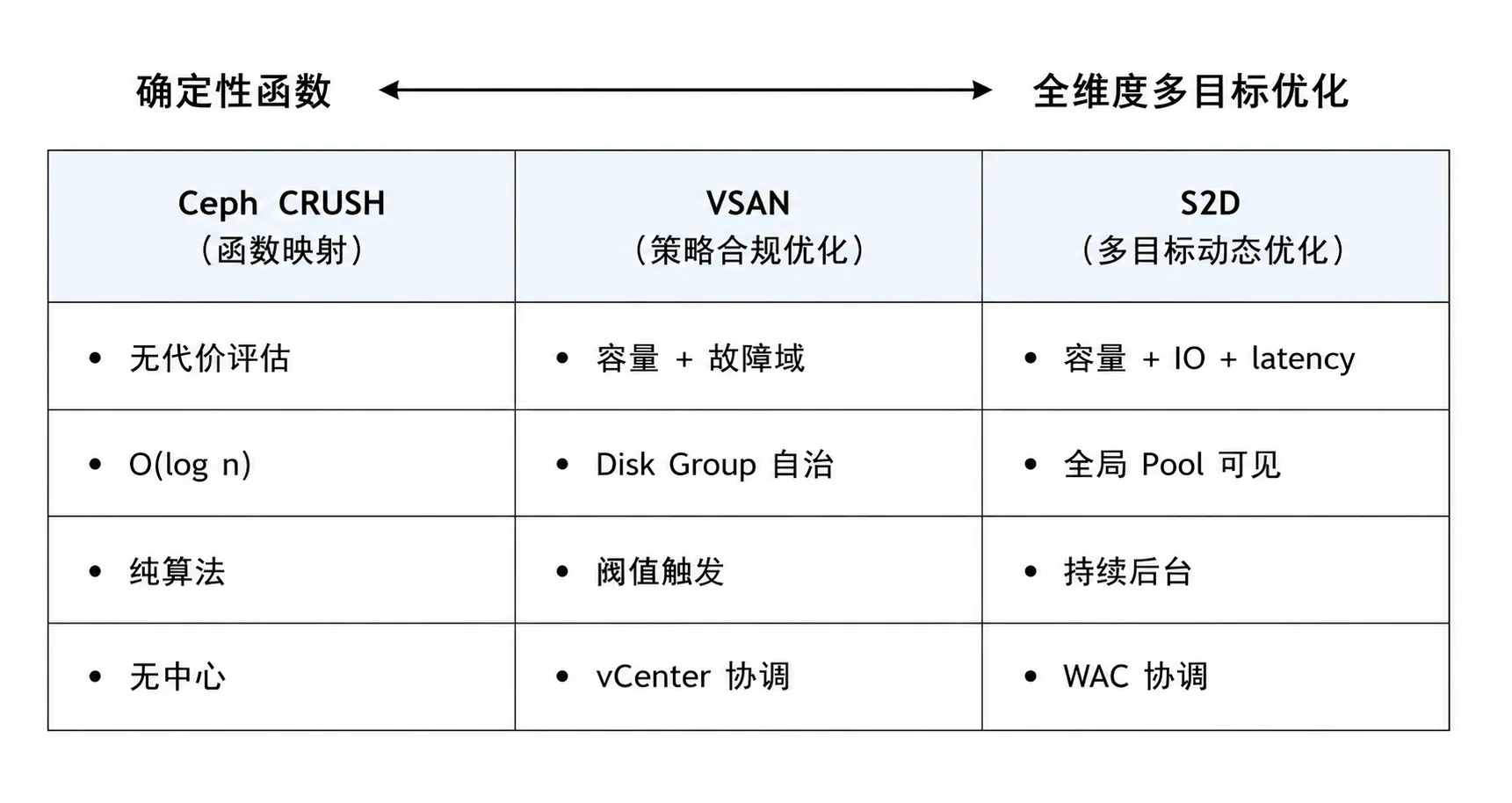

二、谱系定位：从函数到全维度优化

如果把三者放在一条谱上：

三、S2D 的图论本质：元数据驱动的细粒度等量分发

1. 图模型：动态增量图（全局可见）

G =(S ,D ,E)

S = slabs / extents（数据块）
D = disks（物理存储）
E = 可选放置关系

S2D 的特点是整个集群构成一个统一资源池 ，优化器能看到所有 S、所有 D、所有故障域。

2. 边权重 = 容量对齐与故障域约束

S2D 并不是在后台持续根据实时的 IO 延迟（Latency）或热点去漂移和交换数据（其重平衡算法本身不感知实时 IO）。它的分配逻辑类似于"发扑克牌"，核心目标是让每一张牌（Slab）均匀交错地落到每块盘上：

容量平衡（Capacity Balance）： 追求全集群所有物理盘的已用容量百分比绝对均等。
故障域惩罚（Fault Domain Penalty）： 强约束，确保同一条带的数据副本（如三副本）绝对落在不同的物理节点、机架或机箱中。

3. Rebalance = 离散的水位微调

触发机制： 属于离散触发（非后台持续）。当集群扩容（加新盘）、缩容（拔旧盘）或设备故障 15 分钟后触发。

操作语义：

move slab
reassign replica

👉 本质： 由于其数据块粒度仅 256MB，单次移动数据的代价极小，属于增量、细粒度的容量对齐，IO 表现温和。

四、VSAN 的图论本质：策略驱动的合规优化

1. 图模型：半自治域约束图

VSAN 的资源池是分层的：

复制代码

Cluster
 ├── Disk Group 1 (node A) ← 局部优化域
 │    ├── Cache Tier (SSD)
 │    └── Capacity Tier (HDD/SSD)
 ├── Disk Group 2 (node B) ← 局部优化域
 │    ├── Cache Tier
 │    └── Capacity Tier
 └── ...

关键区别 ：每个 Disk Group 是一个相对独立的优化域 ，跨节点通过策略 + 容量阈值协调，不是持续多维权衡。

2. 边权重 = 策略合规 cost function

VSAN 的 cost function 没有 S2D 那么"花哨"，更聚焦于业务需求 + 故障域合规：

C (Si ,Dj )=α ⋅capacity balance+β ⋅fault domain compliance+γ⋅policy adherence

注意：IO / latency 不主导决策------这些由底层存储栈和 SPBM（Storage Policy Based Management）保证，而不是 rebalance 算法。

👉 本质：策略驱动的容量 + 故障域合规优化。

3. Rebalance = 阈值触发 + RVC 周期

VSAN 不是持续优化，而是：

触发式：容量 / 故障阈值突破时触发
周期式：RVC (Reliability, Availability, Serviceability) 周期检查
目标导向：把数据迁移到合规位置即可，不追求"全局最优"

操作语义：

move component
rebuild mirror / RAID
comply with FTT / stripe width

👉 等价于：在策略约束下，调整图的边集合以满足合规性。

5. S2D vs VSAN：关键差异

|---------------|-----------------------|----------------------|
| 维度 | S2D | VSAN |
| 优化目标 | 全盘容量绝对对齐 + 故障域隔离 | 容量均衡 + 故障域 + 策略合规 |
| 资源池 | 跨节点全局 Pool | Disk Group 内自治 |
| 求解方式 | 拓扑变更触发、近实时增量微调 | 阈值触发 + RVC 周期 |
| IO/latency 权重 | 弱（重平衡不参与实时 IO 调度） | 弱（不参与 rebalance） |
| 协调器 | 集群内 WAC / ClusSvc | vCenter + DOM |
| 故障域 | 机箱、机架、site 三级可声明 | 默认机架级（ESA 可声明 site） |

直觉类比：

S2D 像资深纸牌发牌官： 每次发牌（Slab）都把每个人的牌数算得死死的（容量对齐），平时大家不准换牌，只有有人掀桌子或者新加人时（拓扑变更），他才重新精准倒腾牌堆。
VSAN 像分公司自治 + 总部协调：分公司先自治，总部只在不达标时介入

五、Ceph CRUSH 的图论本质：确定性函数映射

1. 核心不是图，是"树 + 哈希函数"

CRUSH Map = hierarchy tree：

复制代码

root
 ├── datacenter
 │    ├── rack
 │    │    ├── host
 │    │    │    ├── osd

2. Placement = deterministic function

PGCRUSH(x) → OSD set

3. 本质是：伪随机函数映射

不是优化问题，是函数求值问题。

给定 PG id + CRUSH map → 输出唯一 OSD 集合，没有"更好"或"更差"。

4. CRUSH 不是"找最优"，而是"算唯一结果"

✔ 不评估代价

✔ 不比较 placement

✔ 只做 consistent hashing + 树遍历

六、最关键差异：优化 vs 合规 vs 函数

|--------|----------------------------|---------------------------|-----------------------|
| | S2D | VSAN | Ceph CRUSH |
| 数学表达 | dealing(Slabs, Pool Disks) | satisfy(policy,placement) | Dj =CRUSH(Si,map) |
| 问题类型 | 集中式元数据等量分发 | 约束满足 | 函数求值 |
| 求解方式 | 拓扑变更触发，增量对齐 | 阈值触发 / 周期检查 | 直接计算 |
| 输出 | 物理盘容量绝对均等 | 合规 / 不合规 | 唯一确定的放置 |
| 优化目标维度 | 2 维（容量与故障域） | 2-3 维 | 0 维（无优化） |

🧠 S2D 是"元数据状态对齐"；VSAN 是"局部合规"；Ceph 是"函数查表"。

七、图论模型对比（核心可视化）

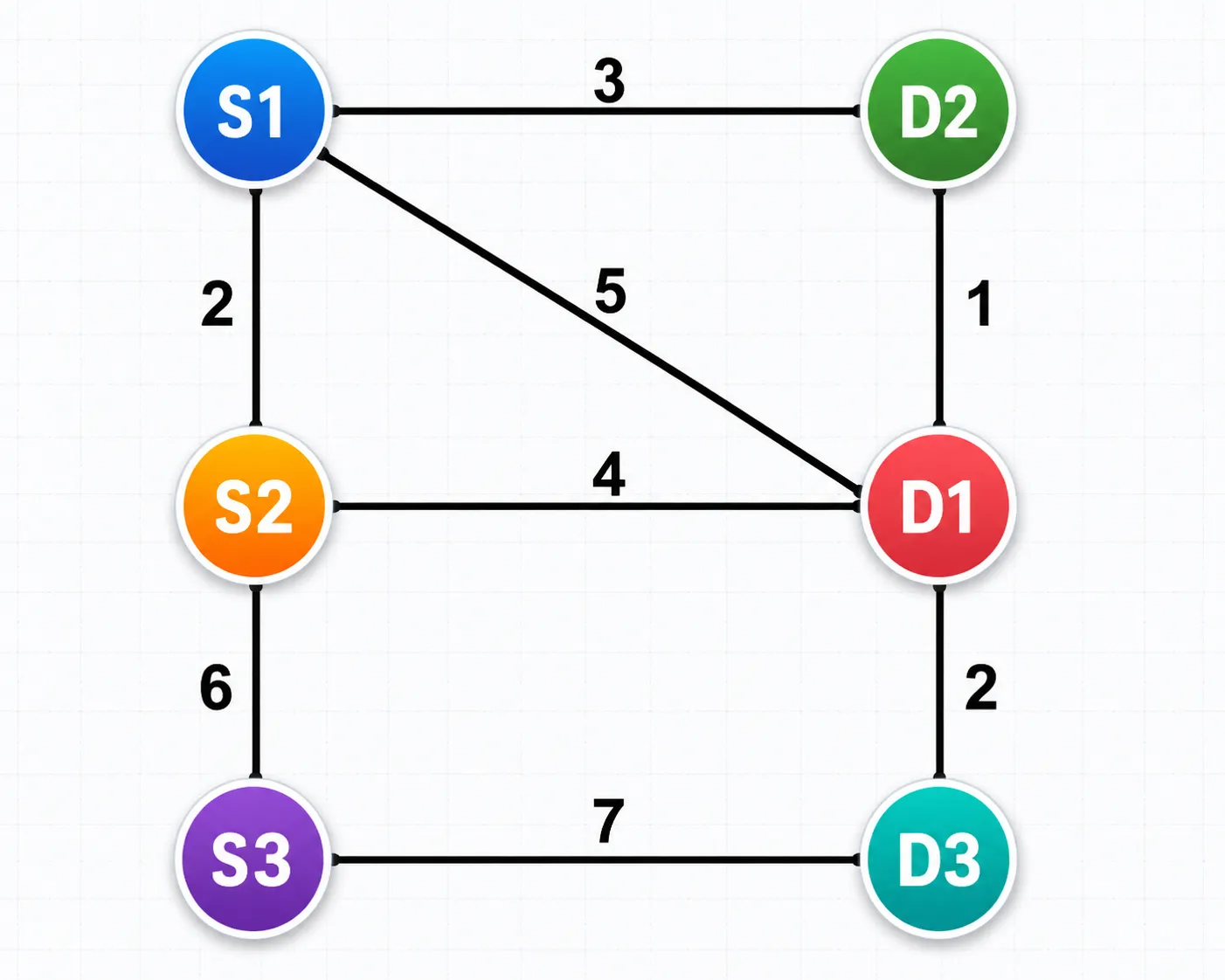

S2D：元数据空间分发图

特点：

全局元数据维护分配表
图结构因物理拓扑变更而增量改写
平时处于完全对齐的静止状态

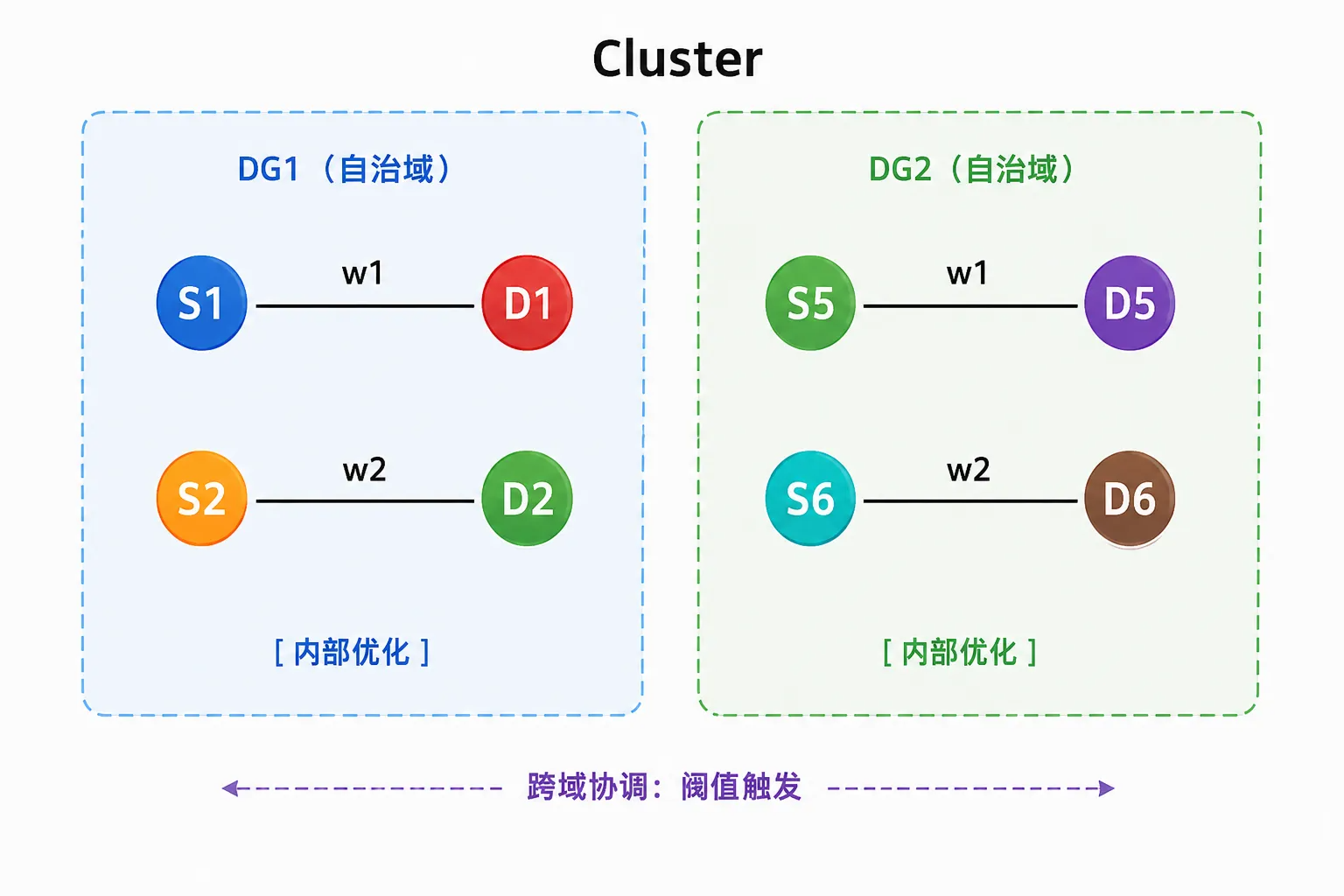

VSAN：半自治域约束图

特点：

域内可优化（容量、故障域）
域间靠阈值/策略协调
图是"分段活的"

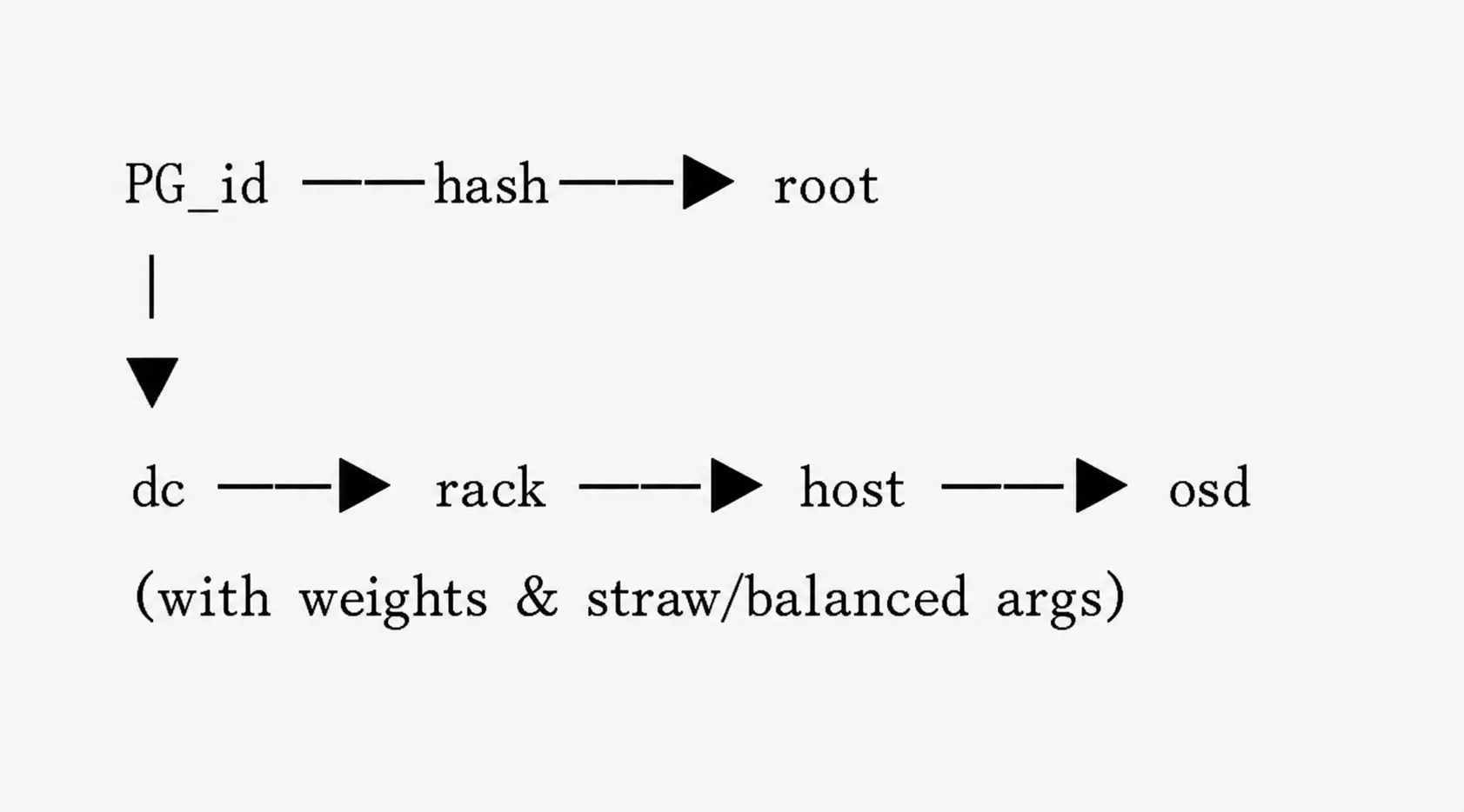

Ceph：静态函数图

特点：

图结构固定（CRUSH map 变更前不动）
无权重优化
不做 swap

八、Rebalance 的本质差异（重点）

|----------|-----------------------|------------------------------------------|------------------------------------|
| 范式 | 本质 | 操作 | 类比 |
| S2D | metadata distribution | move slabs, balance capacity | dealing playing cards (发扑克牌) |
| VSAN | policy compliance | move component, rebuild, comply with FTT | constraint satisfaction |
| Ceph | partial remapping | 重新 hash PG, backfill missing objects | consistent hashing ring adjustment |

IO 特征对比

|--------------|-------------|----------|------------------|
| | S2D | VSAN | Ceph |
| Rebalance 触发 | 拓扑变更触发 | 阈值 + 周期 | 拓扑变更后触发 |
| IO 粒度 | 细粒度、256MB增量 | 组件级 | PG 级（批量） |
| IO 可预测性 | 高（增量动作温和） | 高（按策略） | 极高（受影响 PG 集合确定） |
| 单次数据移动量 | 小且可控 | 中等 | 大（bulk backfill） |

九、故障处理方式（图论角度）

|------|-------------------------------------|--------------------------------------|--------------------------------|
| | S2D | VSAN | Ceph |
| 故障发生 | graph changes → re-optimize locally | threshold triggered → move component | CRUSH recalculation → backfill |
| 视图更新 | 动态更新集中分配元数据 | 域内调整 + 跨域协调 | 重新计算受影响 PG 的 OSD 集合 |
| 数据迁移 | 细粒度、增量补齐数据 | 合规化、策略驱动 | 确定性、bulk movement |

十、复杂度对比

|--------------|----------------------|----------------------|--------------------------------|
| 维度 | S2D | VSAN | Ceph |
| placement | 集中式等量规划 | 约束满足（多项式） | O (logn) 树遍历 |
| rebalance | 离散触发（增量微调） | 阈值触发（离散） | 确定性重计算（一次性） |
| runtime cost | 低（元数据变更才介入） | minimal but adaptive | 低（纯算法） |
| IO movement | minimal but adaptive | 策略合规导向 | more predictable bulk movement |
| 中心节点 | 强依赖协调器 (WAC) | 依赖 vCenter + DOM | 无中心 |
| 横向扩展性 | 较弱 | 中等 | 极强 |

十一、直觉类比

S2D = "资深纸牌发牌官"

像发扑克牌一样，精确地把 256MB 的空间平分到全集群每块盘的口袋里。平时发完就静止，只有牌局人数变了（扩缩容/故障），他才重新进场精准增量倒腾牌堆，对牌局冲击很小。

VSAN = "分公司自治 + 总部协调"

像连锁酒店运营：每家分公司（Disk Group）先管好自己，总部只在入住率超标、客诉率超标时介入，不是持续优化，是达标管理。

Ceph = "GPS 导航系统"

像 GPS 路径规划：输入起点终点，算法按固定规则算出唯一路径。路径变了，是因为路网变了（拓扑变更），不是算法在"权衡"，算出来就行，不管好坏。

十二、为什么这个对比很重要（架构意义）

S2D 的优势与代价

优势：

✅ 贴数据移动粒度极细（256MB Slab）
✅ 重平衡最"温和"，对前端业务冲击极小
✅ 适合企业级Hyper-V闭环控制
✅ 全集群容量水位绝对对齐

代价：

⚠️ 强依赖集群元数据协调器成性能瓶颈
⚠️ 大规模下元数据同步开销大
⚠️ 横向扩展性（Scale-Out）受限
⚠️ 不感知实时IO热点

VSAN 的优势与代价

优势：

✅ 策略驱动，业务语义清晰
✅ 资源池分层，扩展性比 S2D 好
✅ 与 vSphere / vCenter 深度集成
✅ 运维简单（SPBM 统一管理）

代价：

⚠️ IO/latency 不主导 rebalance
⚠️ Disk Group 内优化能力有限
⚠️ 强依赖 vCenter 生态

Ceph 的优势与代价

优势：

✅ 极度可扩展
✅ 完全无中心
✅ 算法稳定、可预测
✅ 大规模场景（>PB 级）首选
✅ 硬件异构友好

代价：

⚠️ 单次 rebalance 数据移动量大
⚠️ CRUSH map 变更影响面难精确控制
⚠️ 不感知 IO 热点
⚠️ 调优依赖 CRUSH rules 权重设计

十三、最本质差异（一句话总结）

🔵 S2D：

"把存储问题变成一个集中数据驱动的空间等量分发与对齐问题。"

🟢 VSAN：

"把存储问题变成一个策略驱动的合规优化问题。"

🟠 Ceph：

"把存储问题变成一个可计算的映射函数。"

十四、给实践者的选型直觉

|---------------------------|----------|
| 场景 | 更适合 |
| Windows / Hyper-V 生态、企业闭环 | S2D |
| 想精确控制和控制每一次数据迁移代价（细粒度） | S2D |
| vSphere 生态、策略驱动、运维简单 | VSAN |
| 想"按业务策略自动合规" | VSAN |
| 超大规模、对象 / 块混合、云原生 | Ceph |
| 硬件异构、频繁扩缩容 | Ceph |

十五、范式选择的本质问题

选哪种范式，本质上是在回答三个问题：

你能接受多复杂的协调器？
1. 能接受 → S2D
2. 中等 → VSAN
3. 不要 → Ceph
你的 IO 模式是否需要动态优化？
1. 强需求 → S2D
2. 弱需求 → VSAN / Ceph
你的规模上限在哪里？
1. < 100 节点 → S2D / VSAN
2. 500 节点 → Ceph

如果只能记一件事 ： S2D 是"元数据发牌官"，VSAN 是"策略合规审计员"，Ceph 是"GPS路径计算器"。
