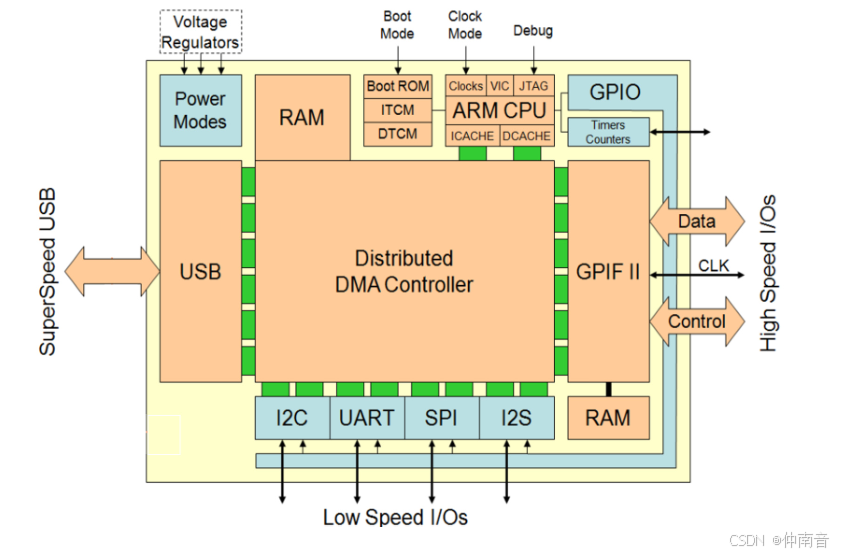

芯片：CYUSB3014，用FPGA驱动实现USB3.0高速通信。芯片逻辑框图如下：

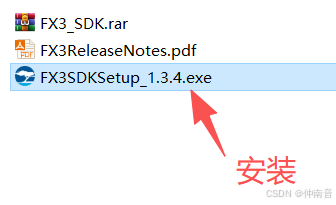

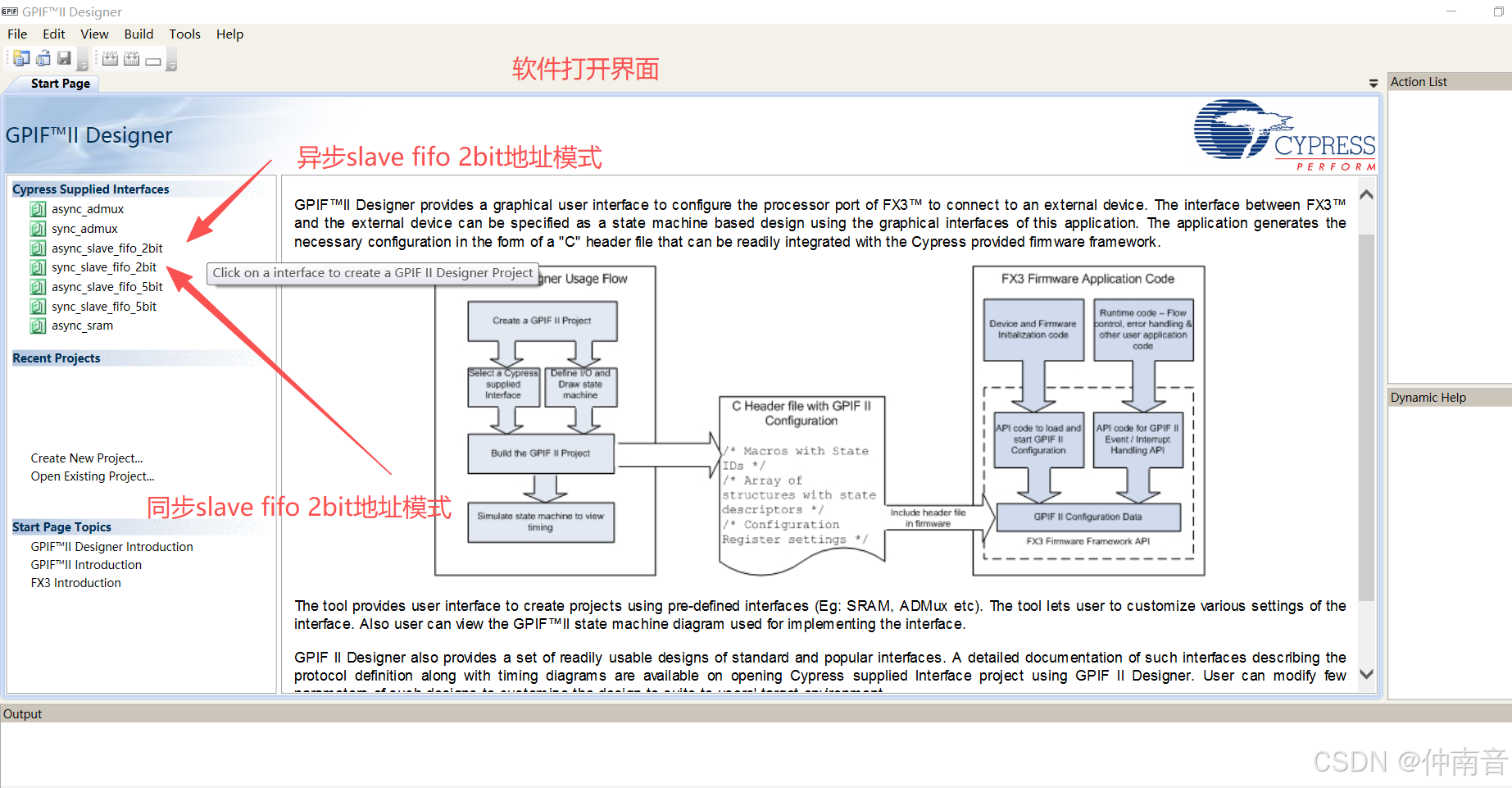

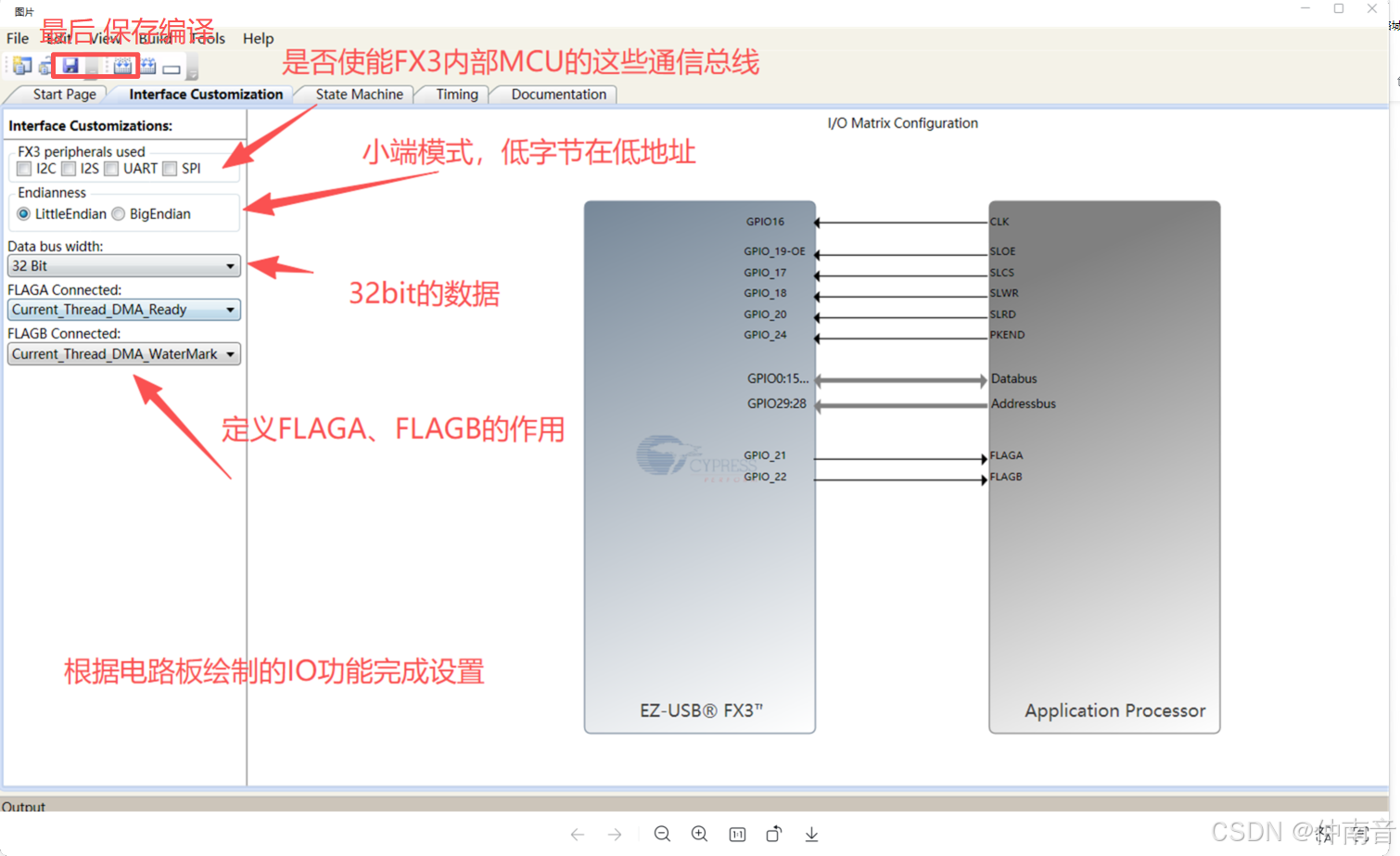

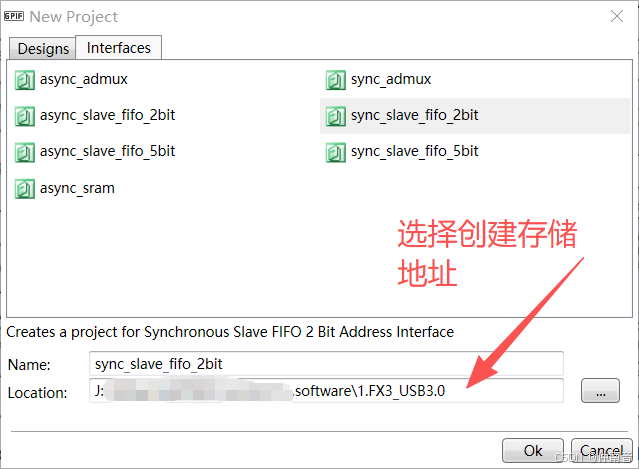

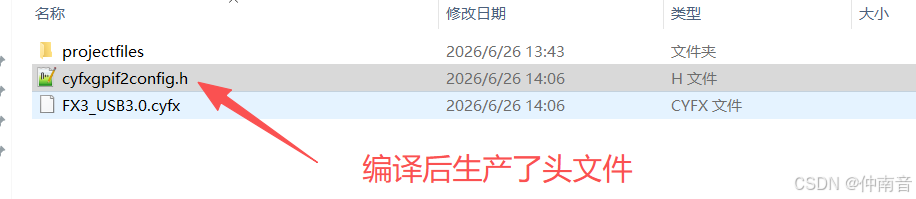

一、FX3开发框架配置

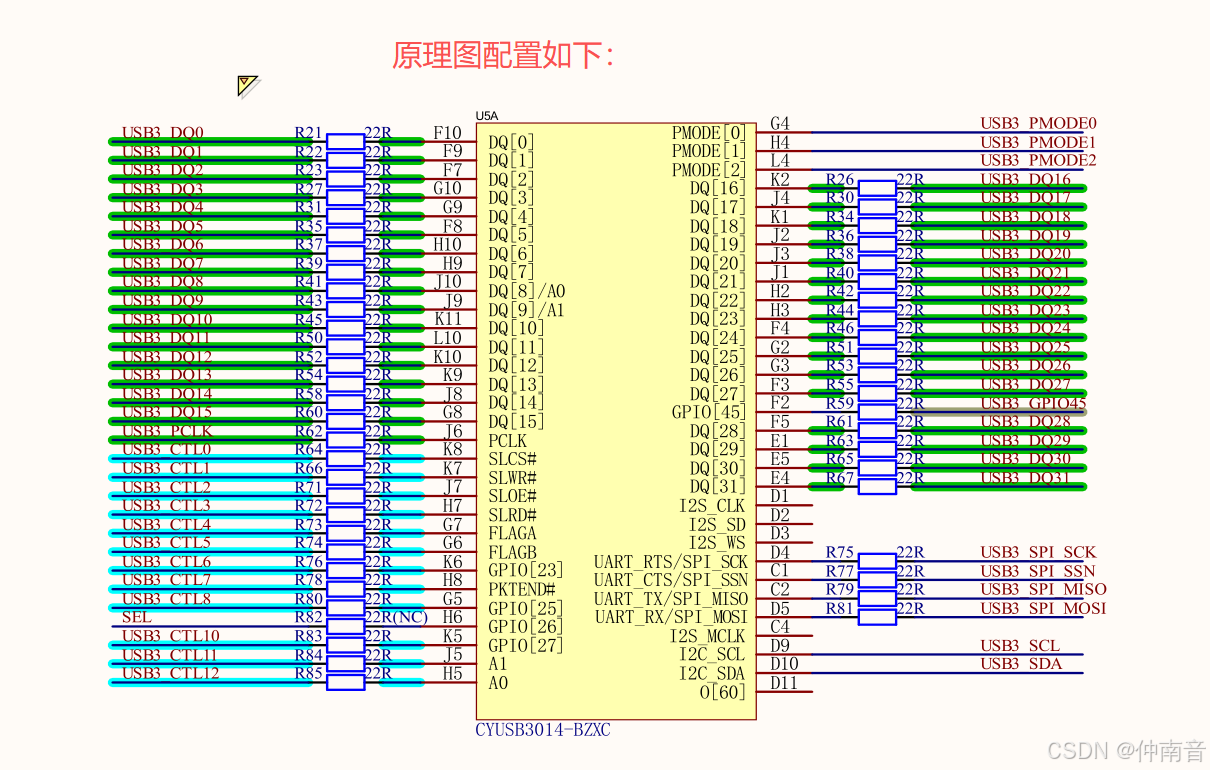

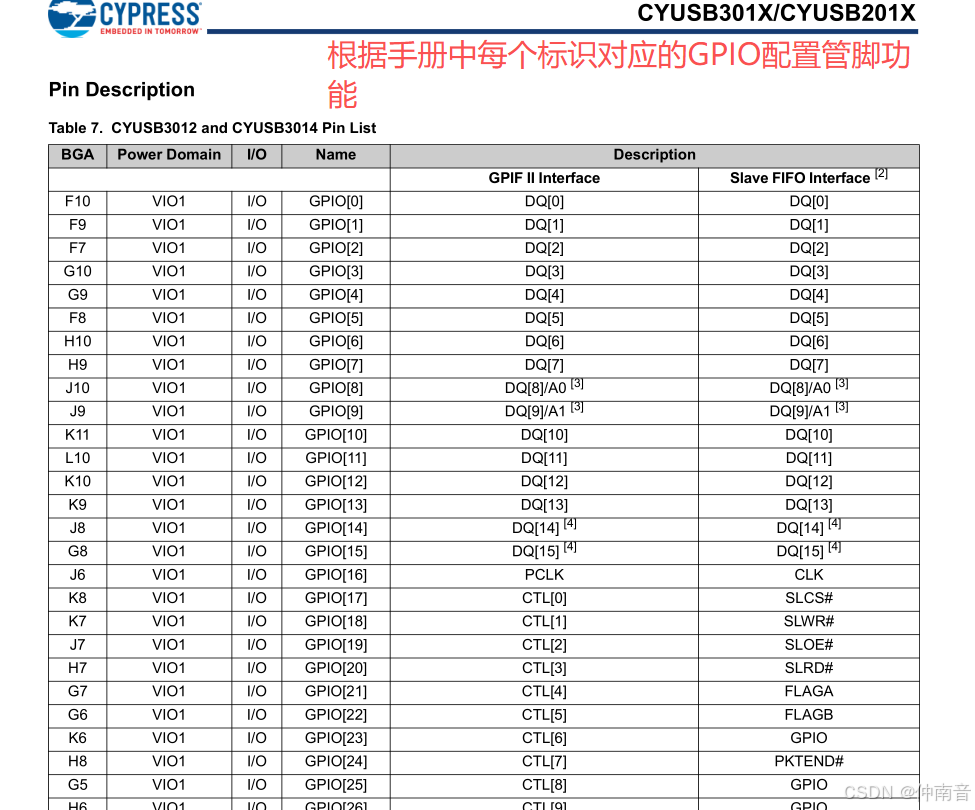

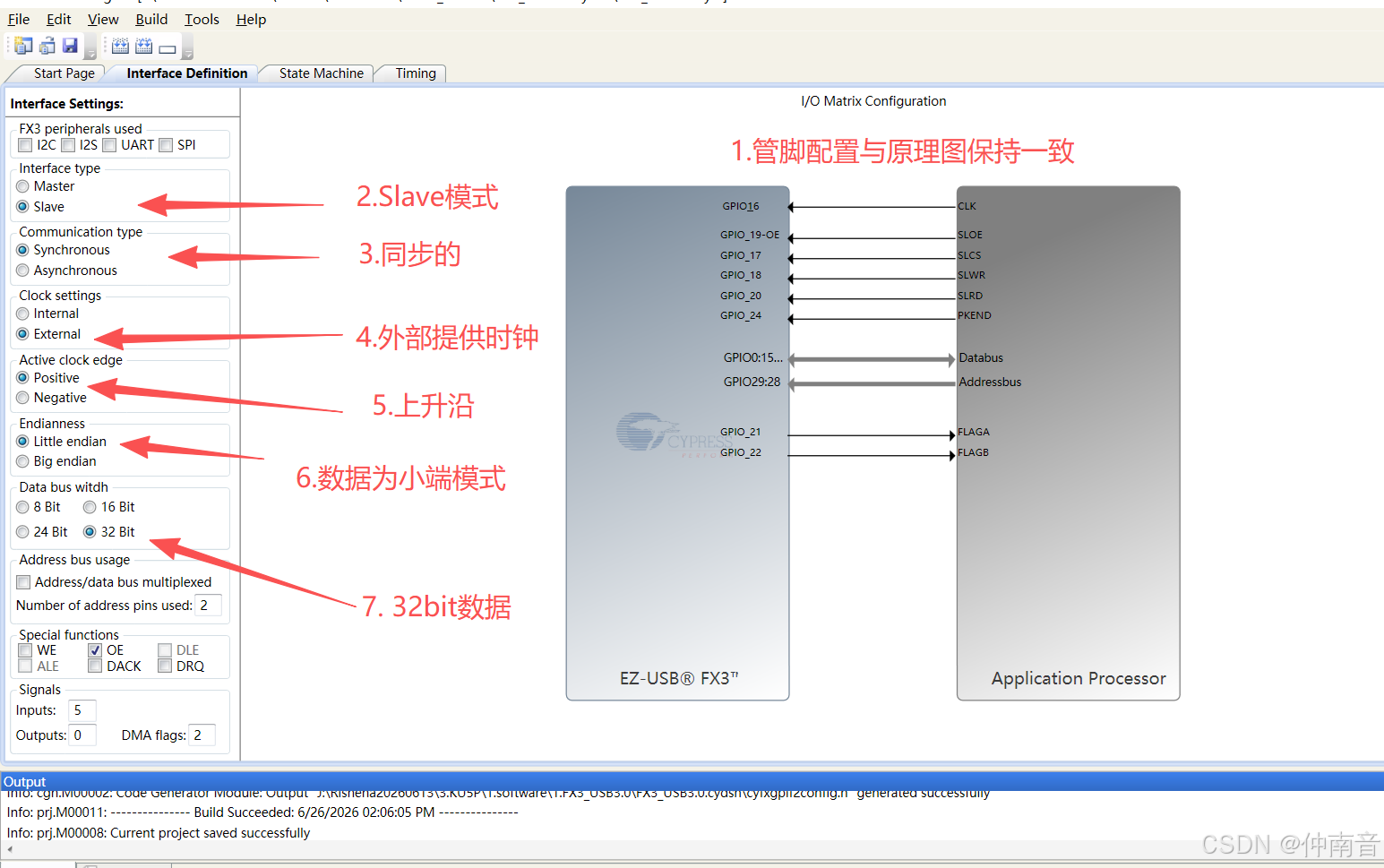

根据原理图与数据手册上的对应关系配置如下：
|--------------|----|------------|
| 功能 | 标识 | GPIO |
| PCLK（数据随路时钟） | J6 | GPIO16 |
| SLCS（片选信号） | K8 | GPIO17 |
| SLWR（写请求信号） | K7 | GPIO18 |
| SLOE（读写使能信号） | J7 | GPIO19 |
| SLRD（读请求信号） | H7 | GPIO20 |
| FLAGA（空满标志） | G7 | GPIO21 |
| FLAGB（空满标志） | G6 | GPIO22 |
