快速入门cadence(实操篇)

个人环境:Cadence SPB 17.2 个人学习版

视频环境:Cadence SPB 15.7

资料来源:于争博士

参考资料/视频:https://www.bilibili.com/video/BV1hsmYBwEdo/?spm_id_from=333.1007.top_right_bar_window_history.content.click&vd_source=726f77f07d5fd10c06e16d93e957ffe6

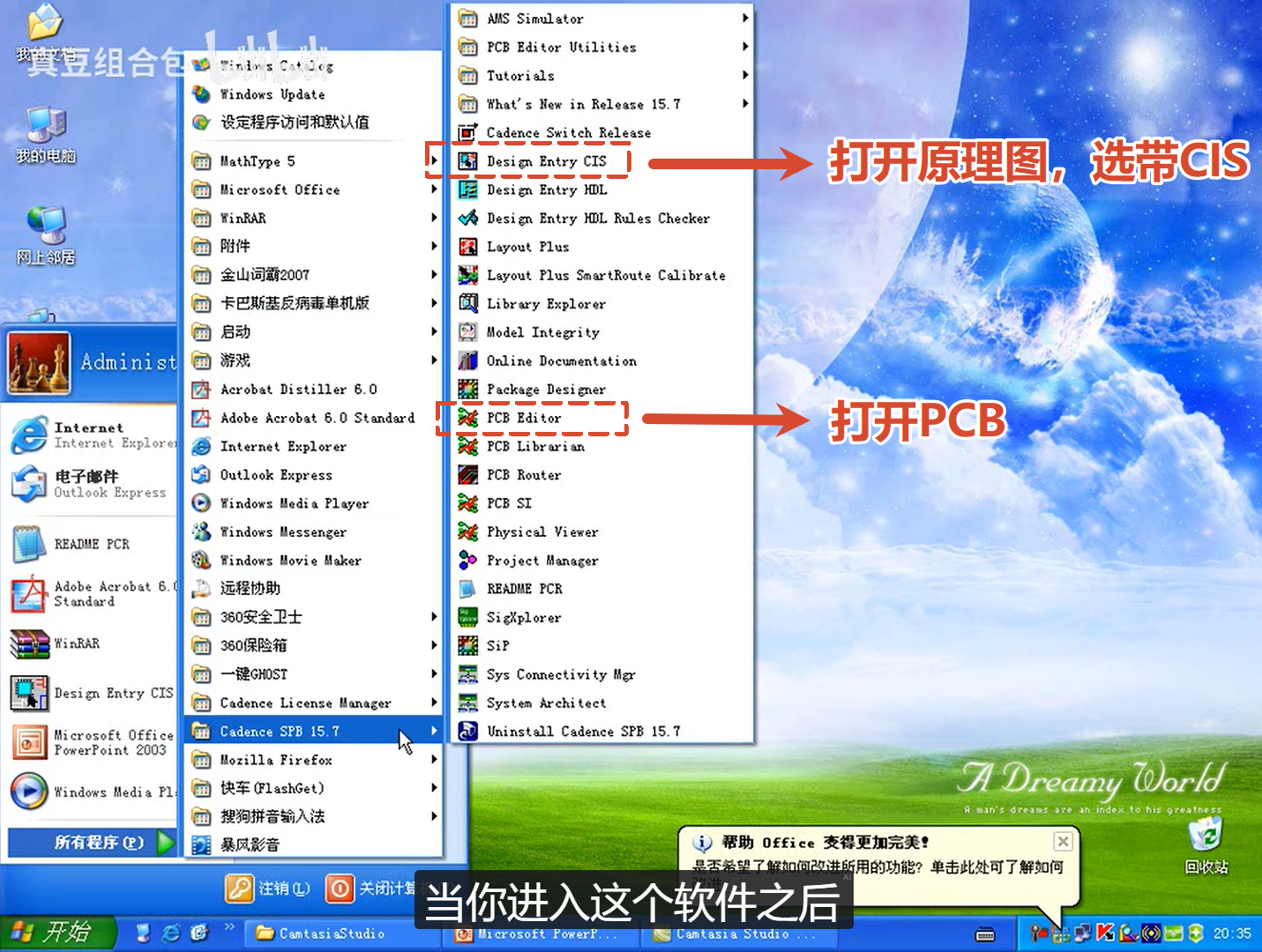

打开软件

编辑原理图的常用操作

单选元件:鼠标单击

多选元件:CTRL+鼠标单击

框选区域:鼠标左键框选一个区域,选中区域内的所有元件

旋转:快捷键R

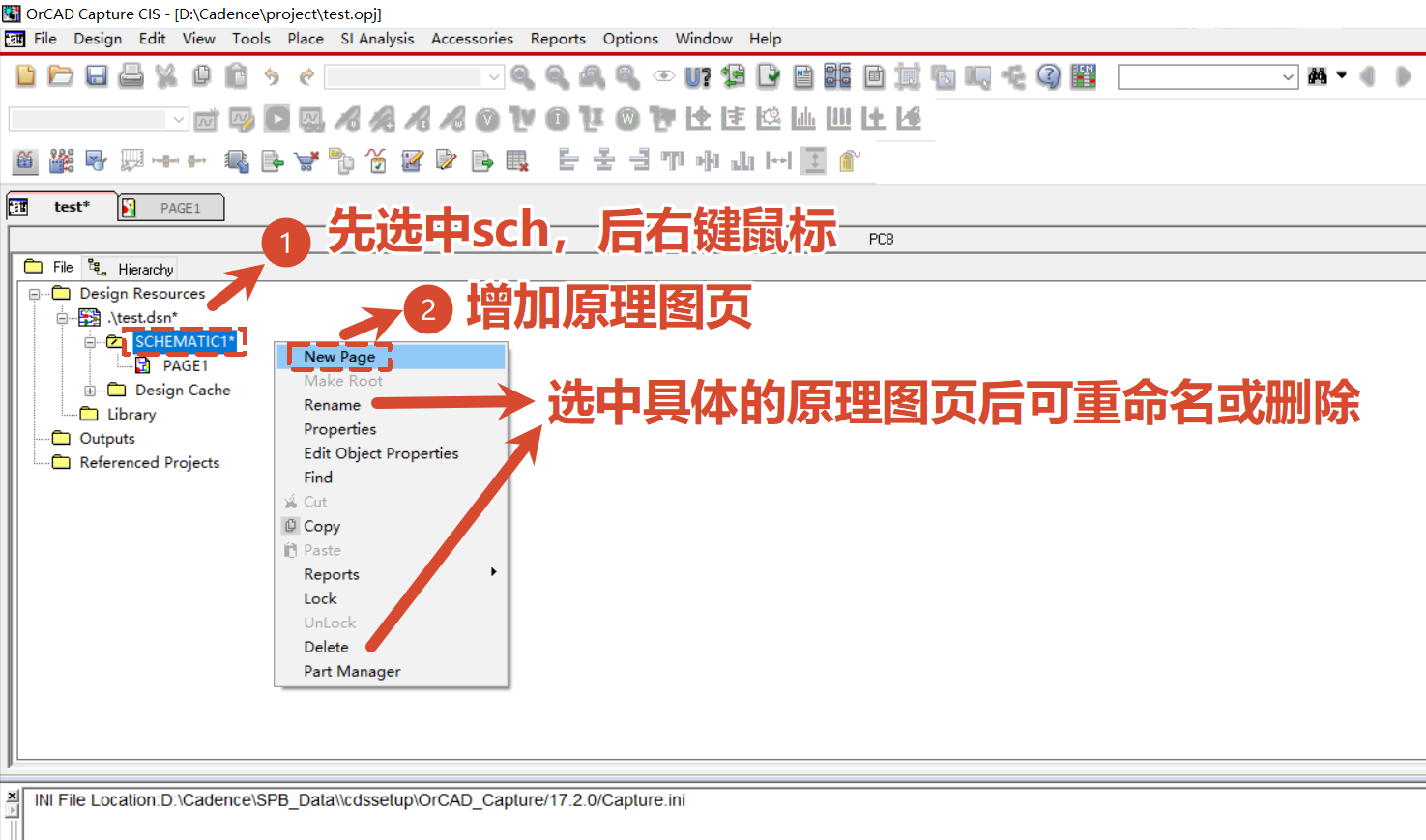

原理图页的增删/重命名

原理图的放大/缩小

快捷键I/O,或CTRL+鼠标滚轮

旋转快捷键R

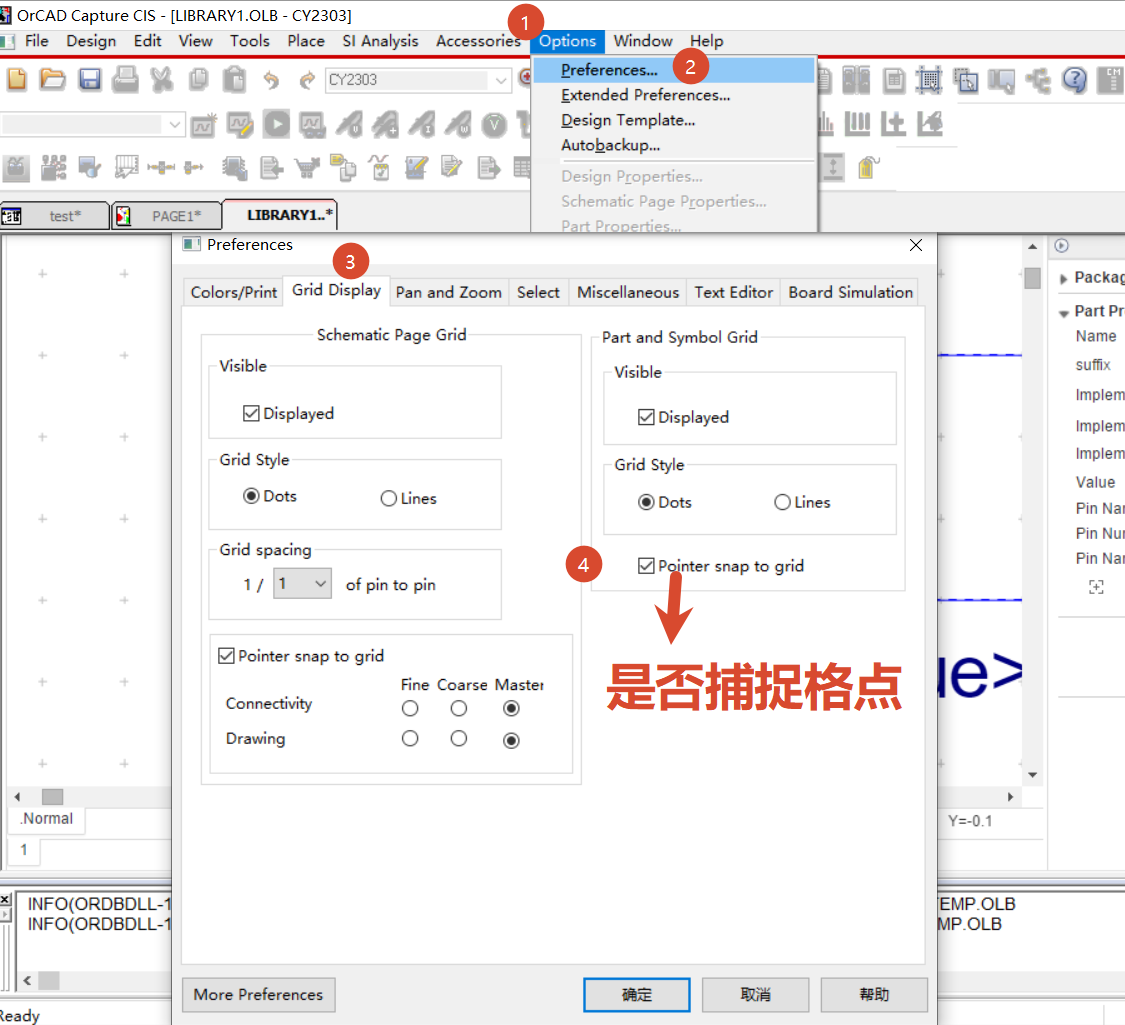

是否捕捉格点/是否按栅格点放置

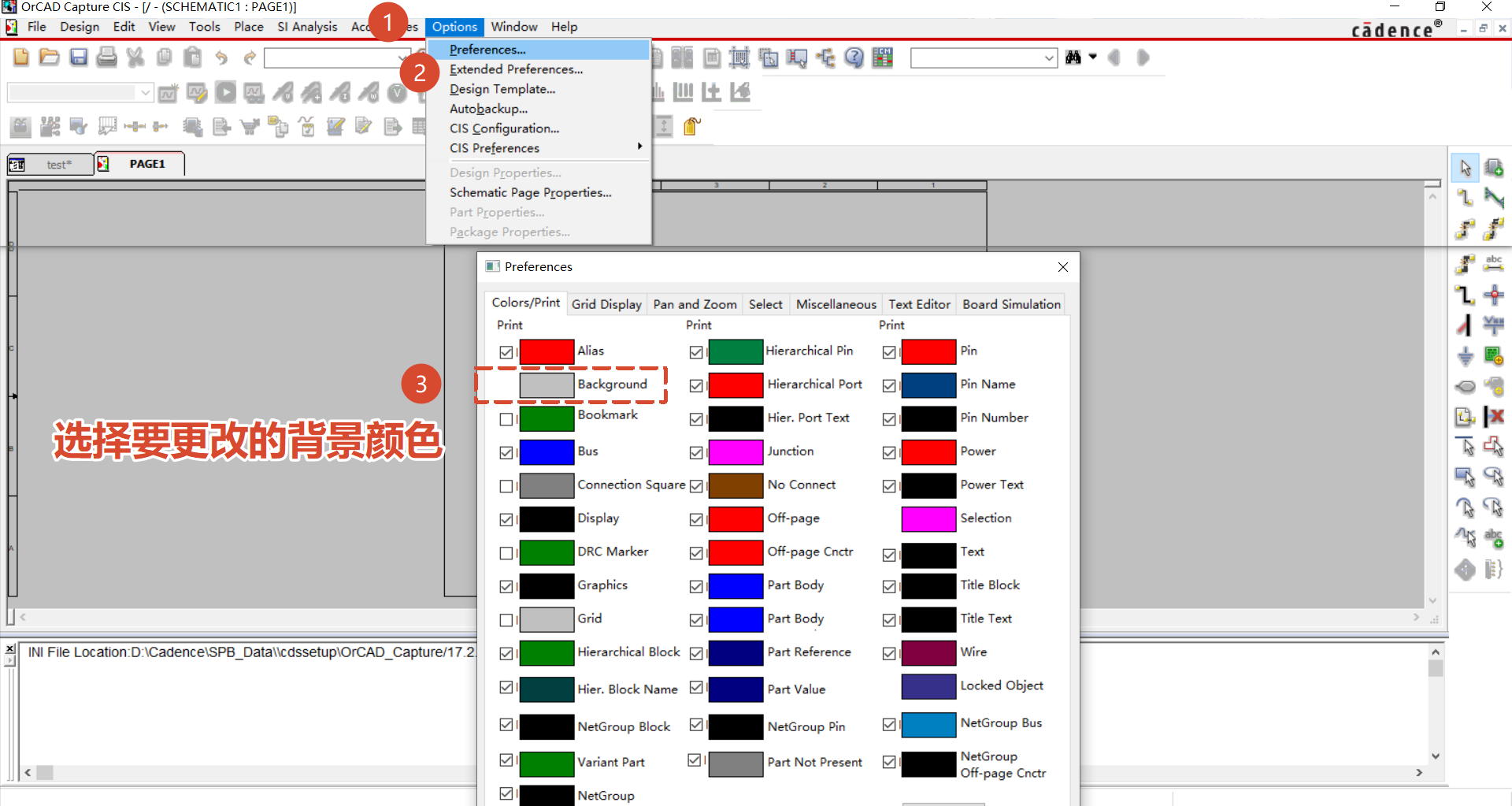

原理图的背景颜色更改

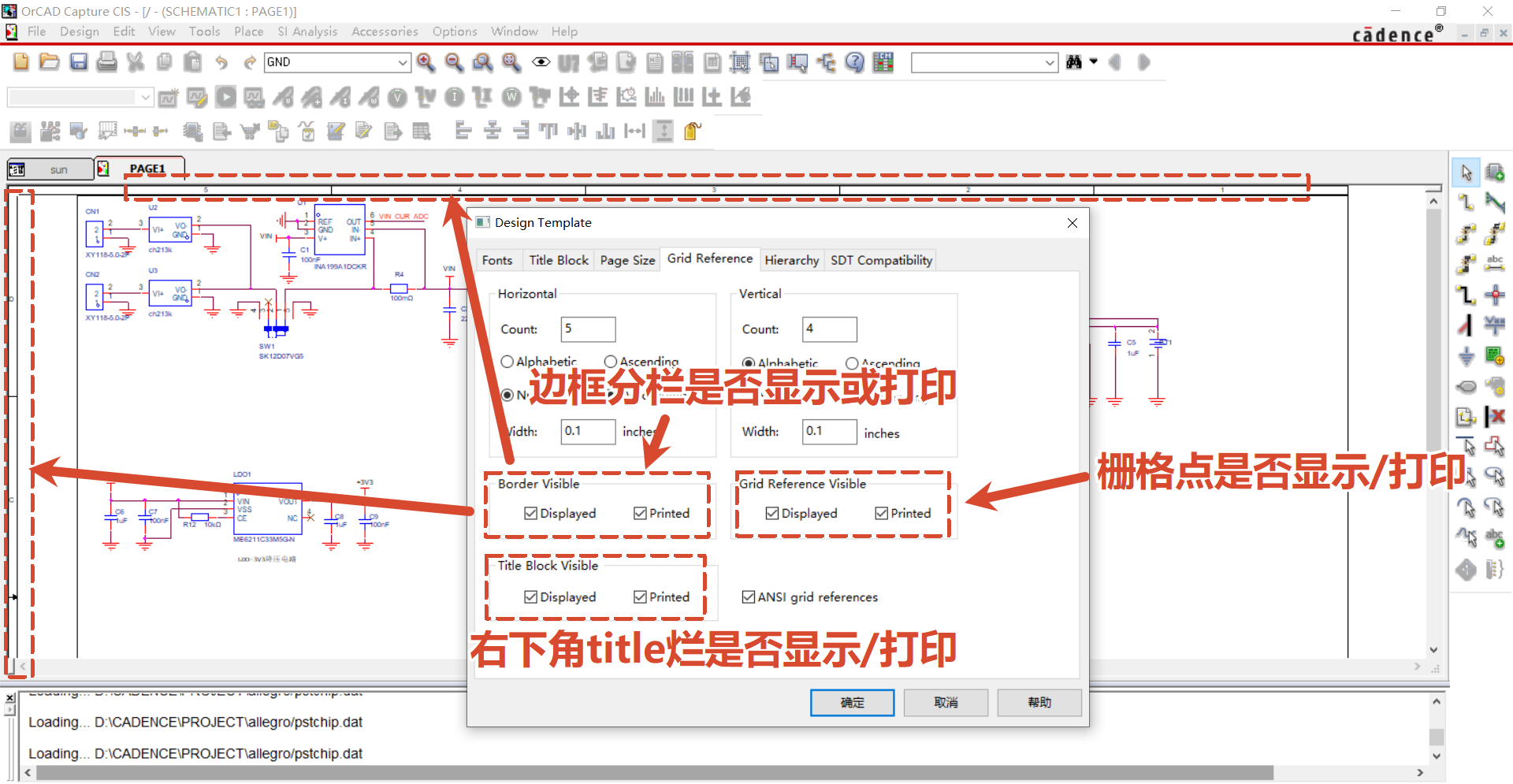

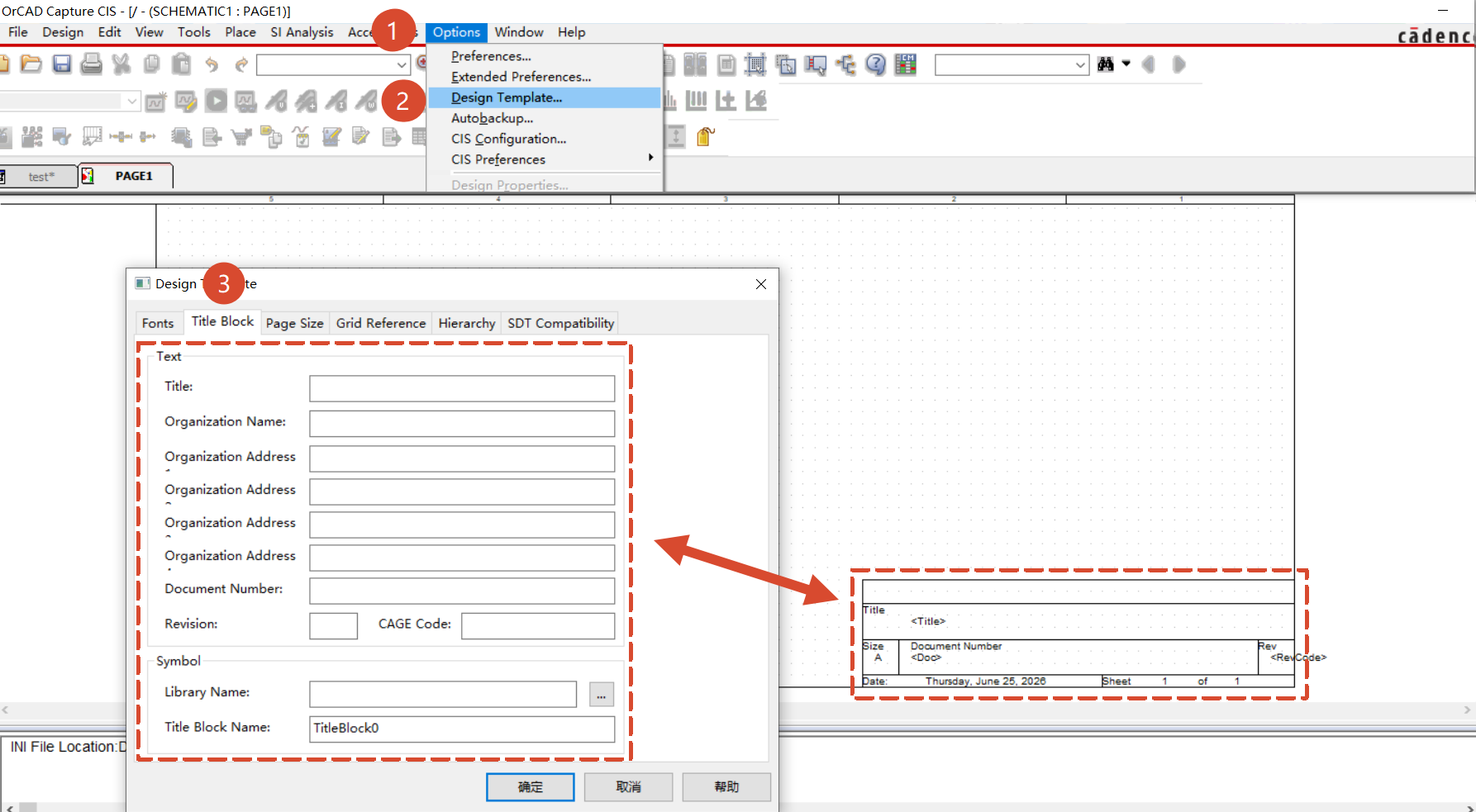

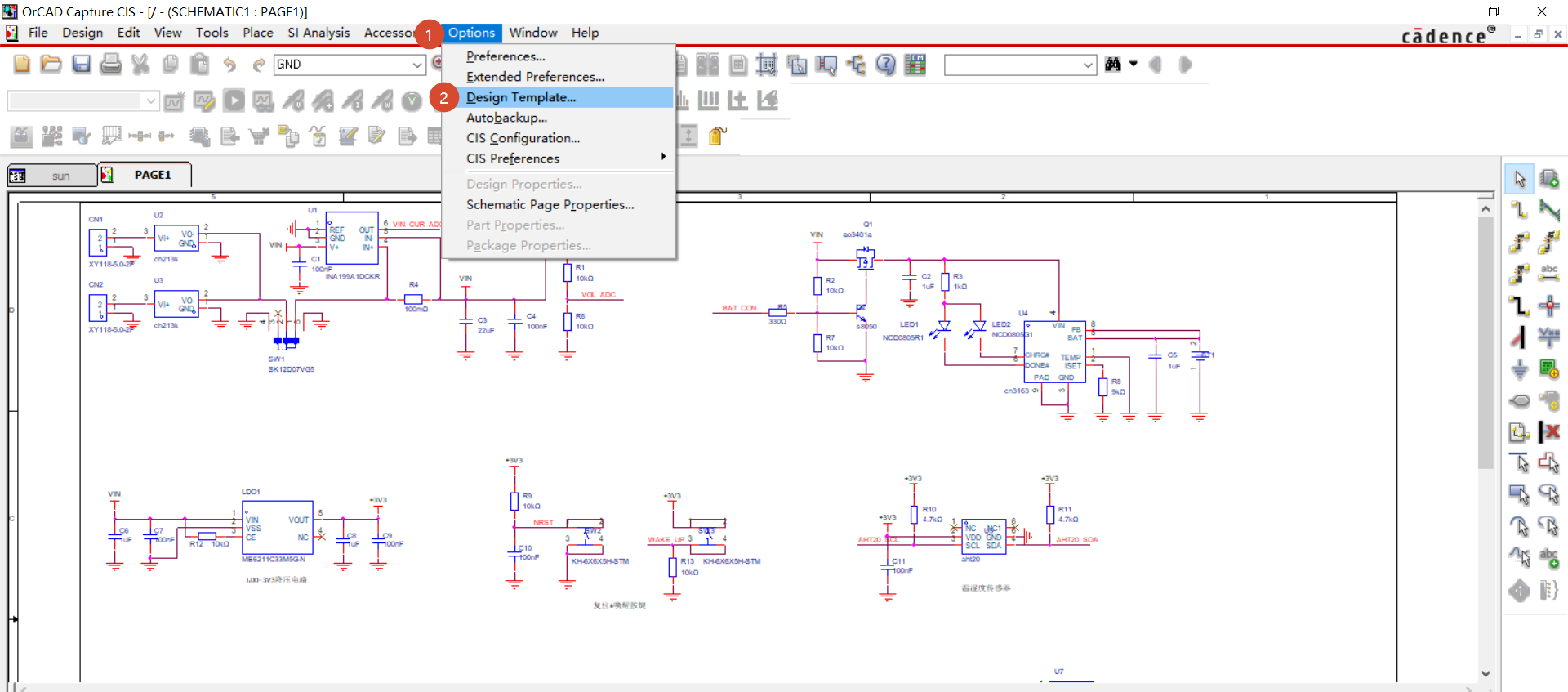

原理图的模板/标签页设置

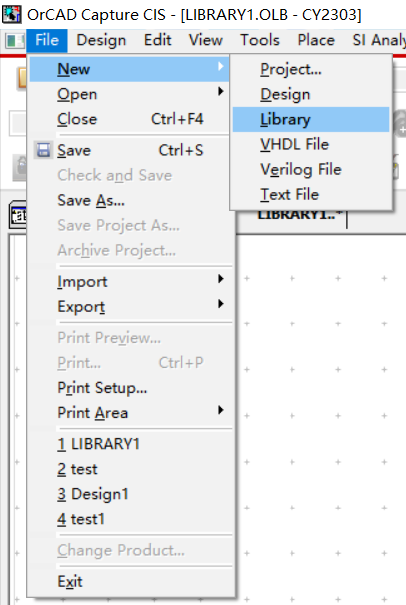

新建元件库

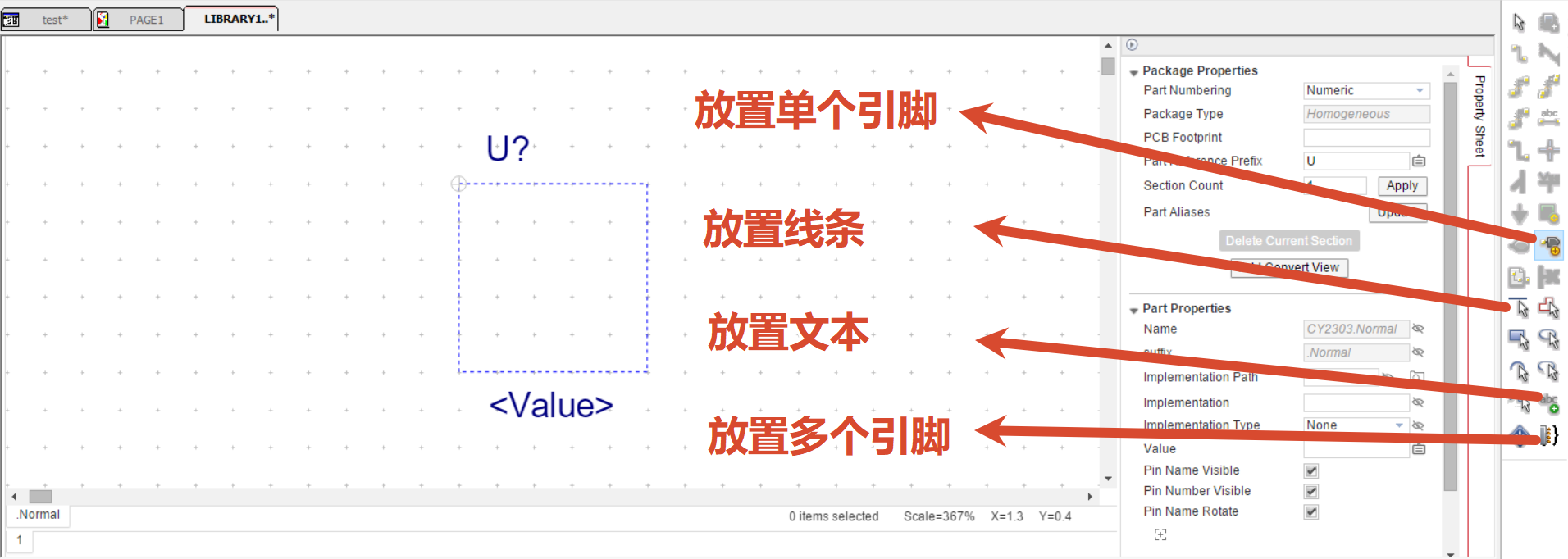

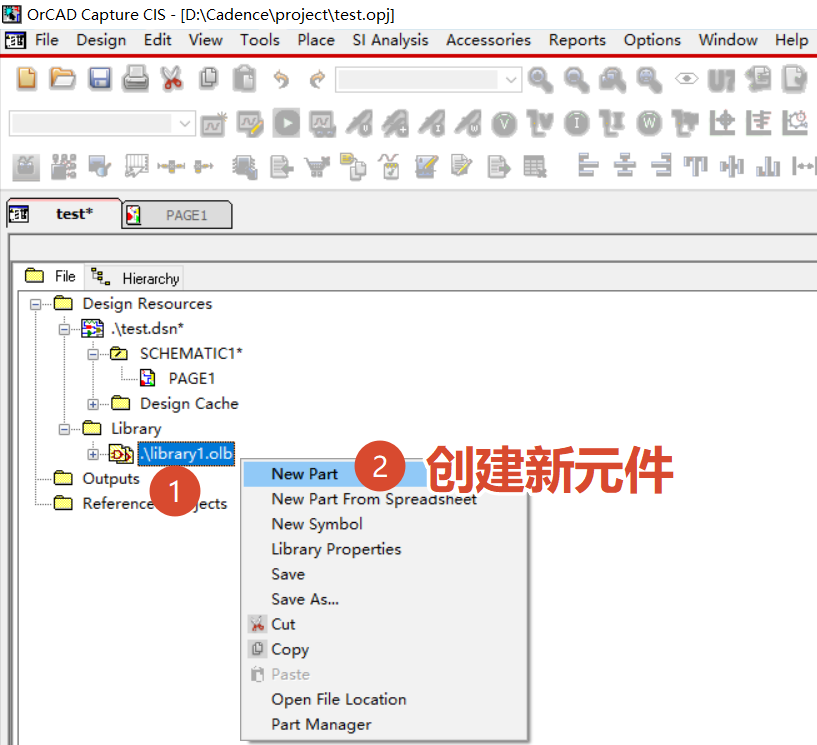

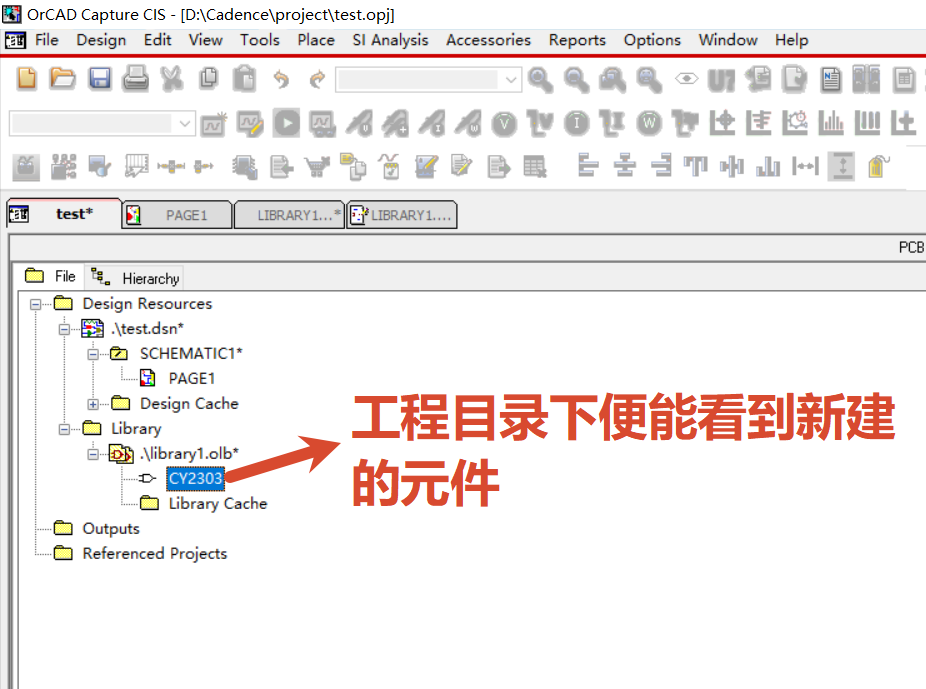

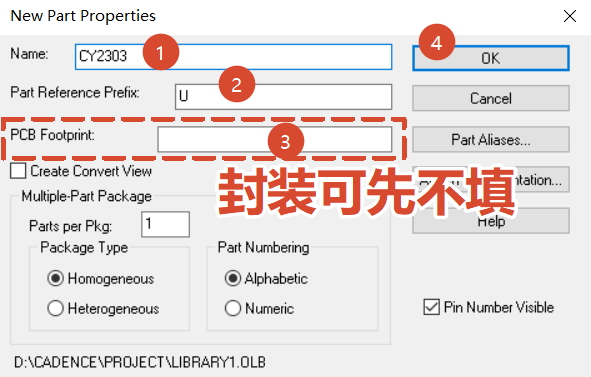

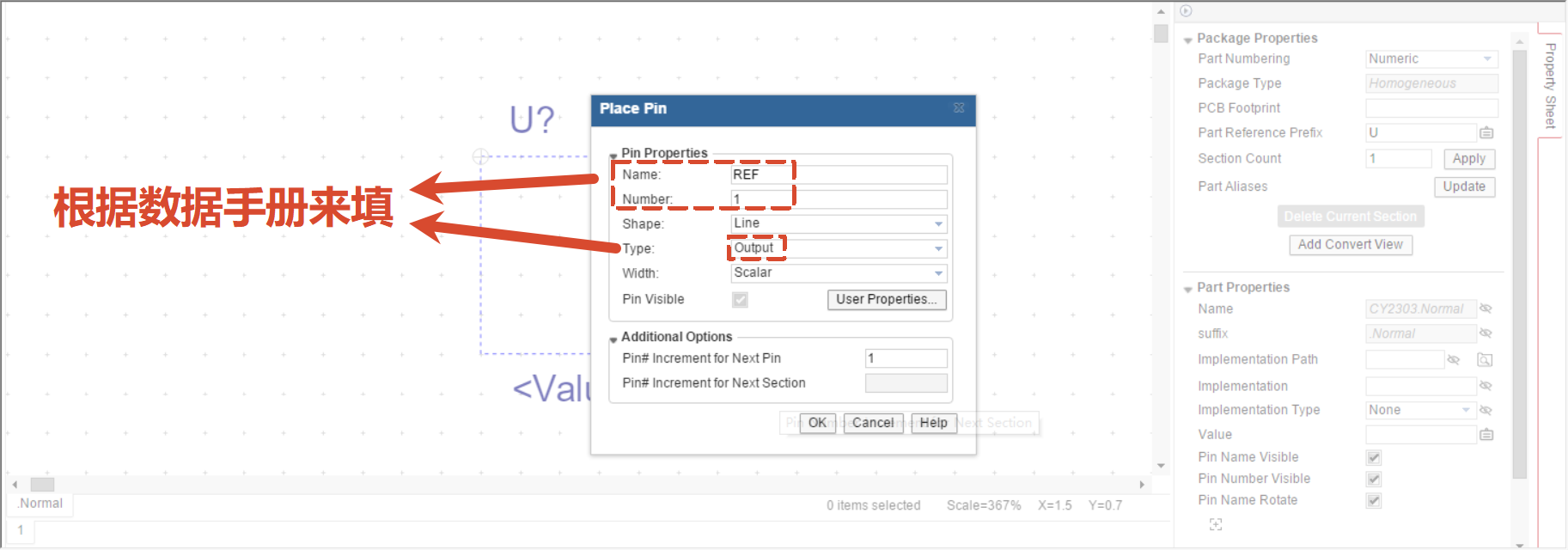

新建元件

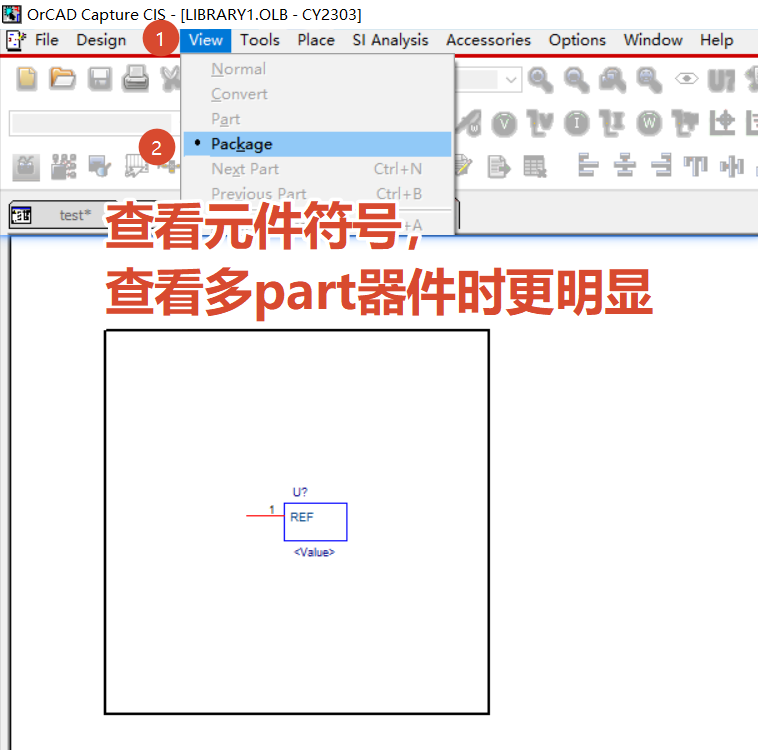

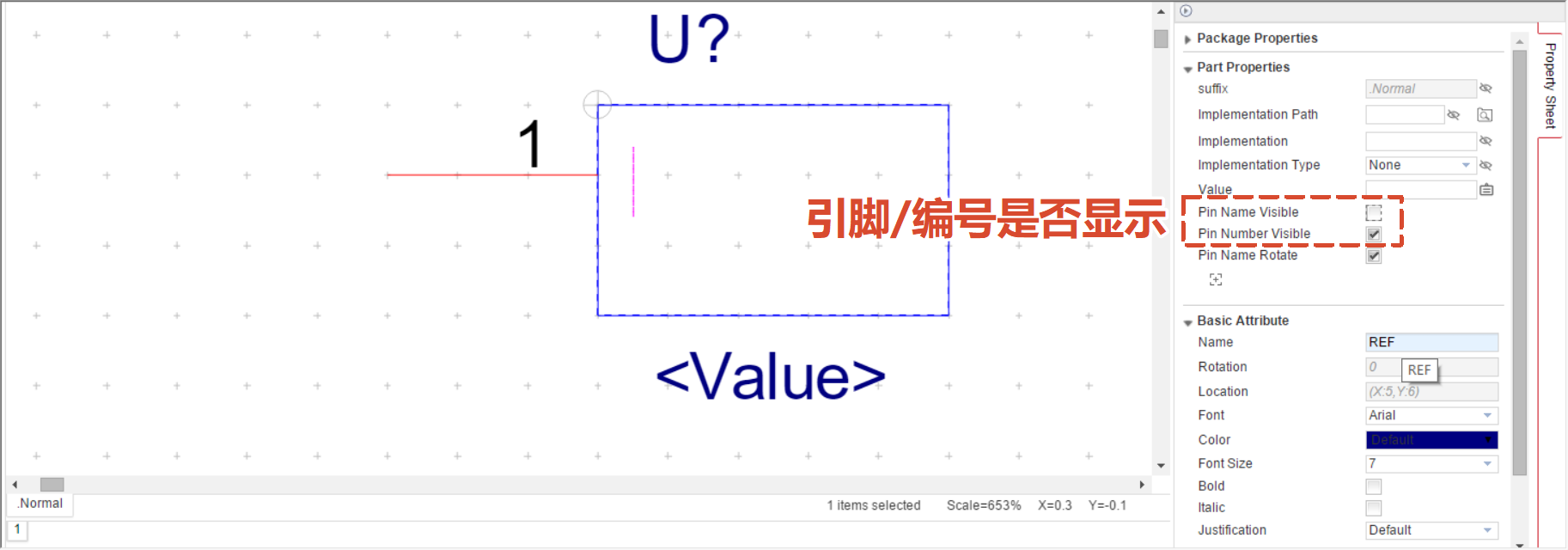

查看元件符号

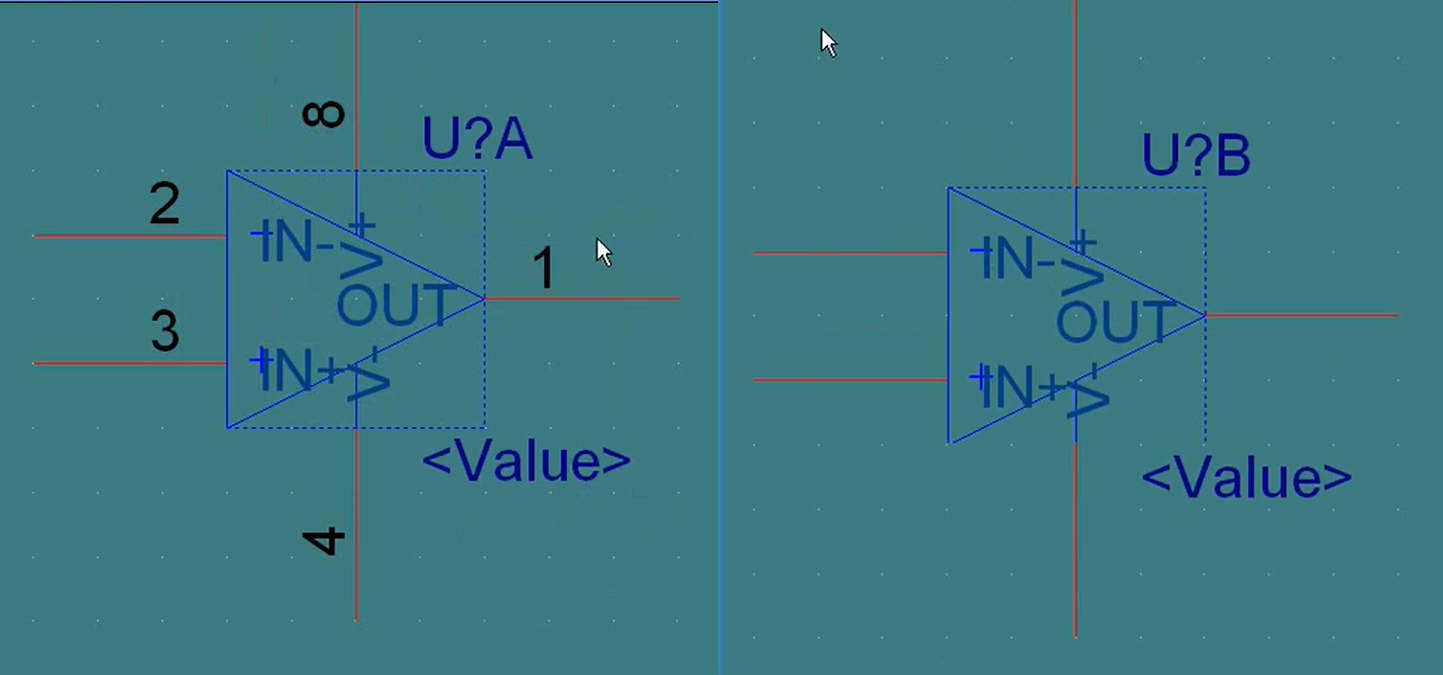

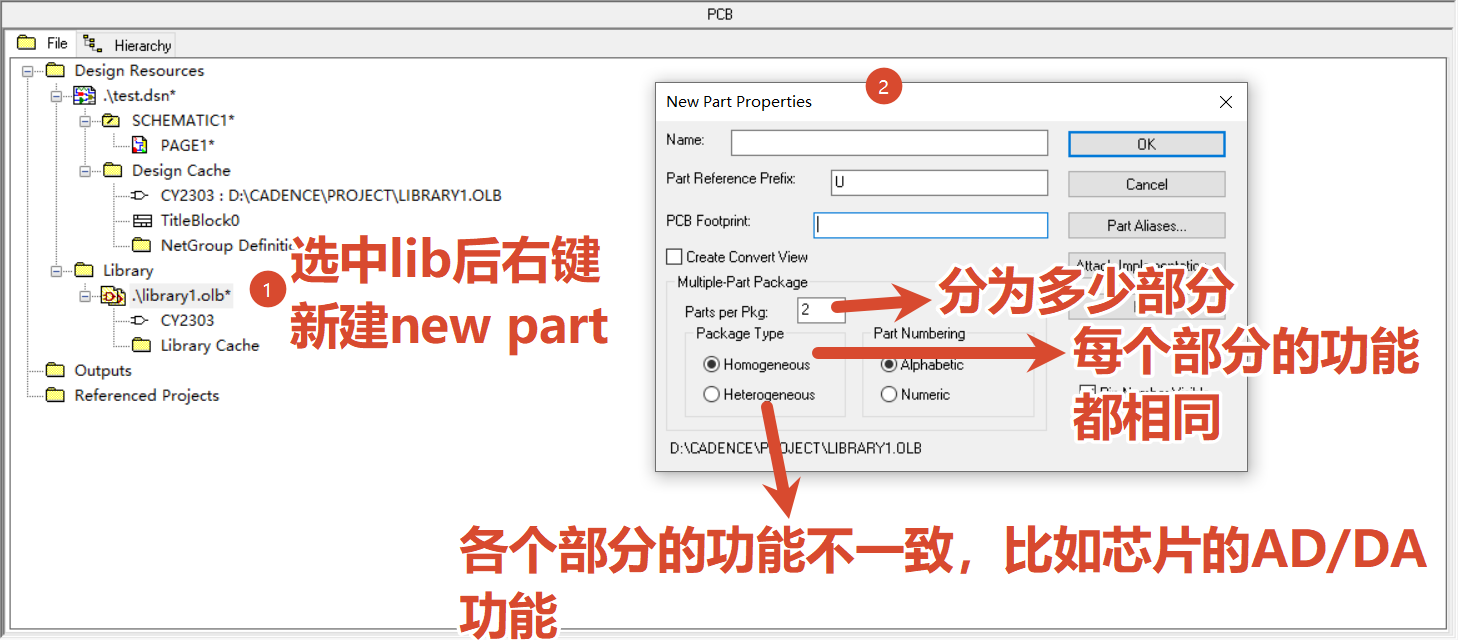

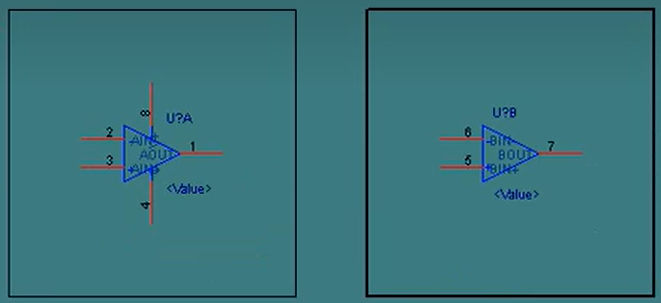

分裂元件/多part元件的绘制

绘制完U?A后,按快捷键CTRL+N,进入绘制U?B界面

homogeneous:相当于复制多一个部分出来

heterogeneous:引脚名称和编号可以完全不同

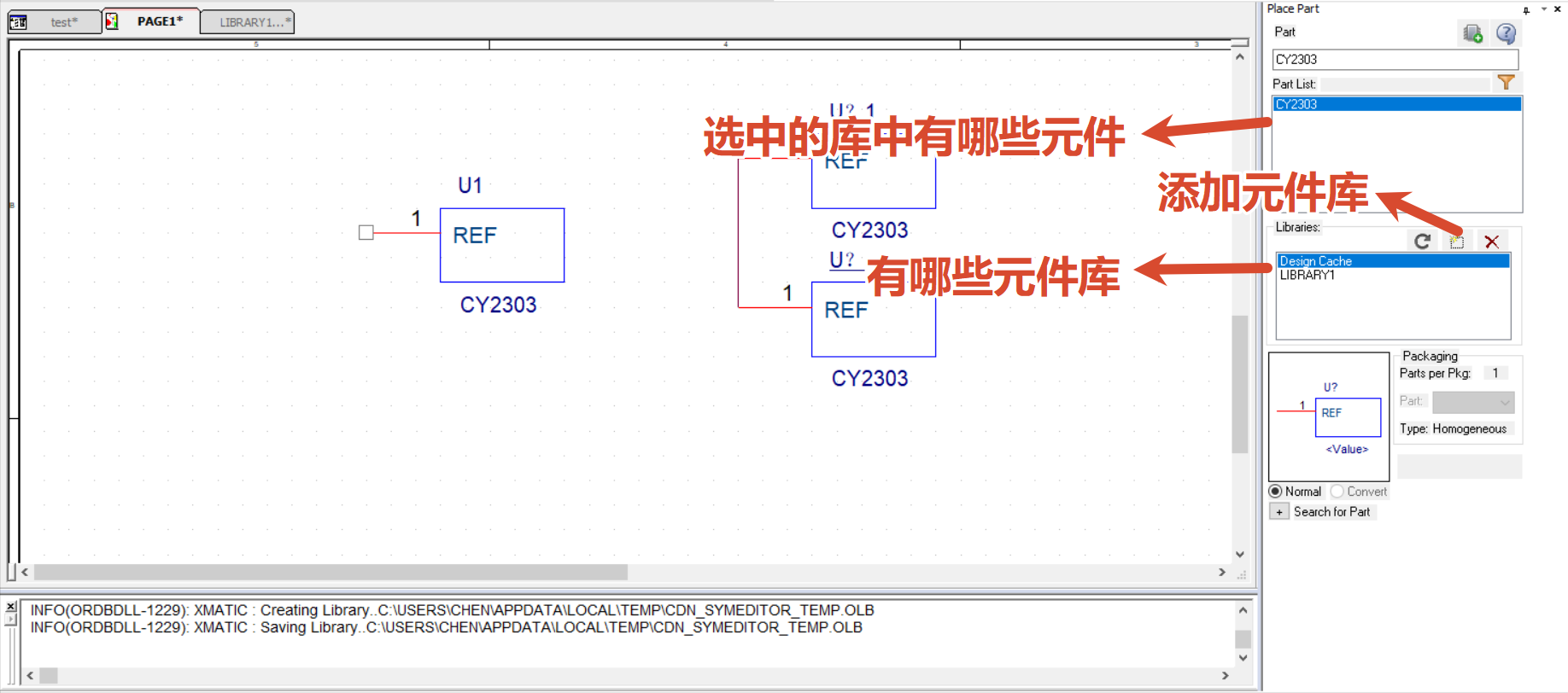

添加元件库

系统自带元件库目录

D:\Cadence\SPB_17.2\tools\capture\library

常用的元件,电容电阻电感都在discrete元件库中。

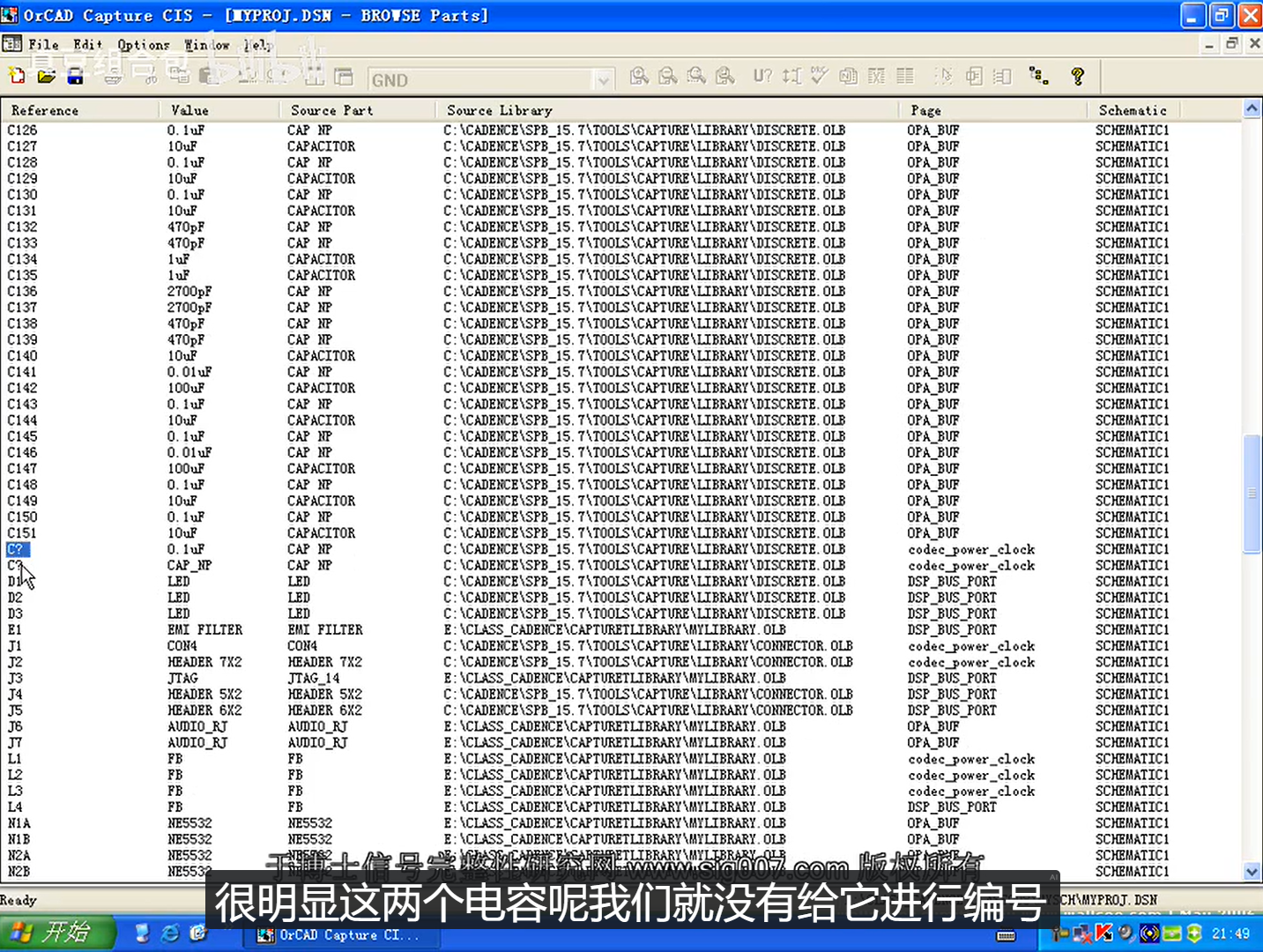

browse命令的使用技巧(可快速查看元件位号及值)

可定位哪些元件没编号或赋值

edit-browse-part

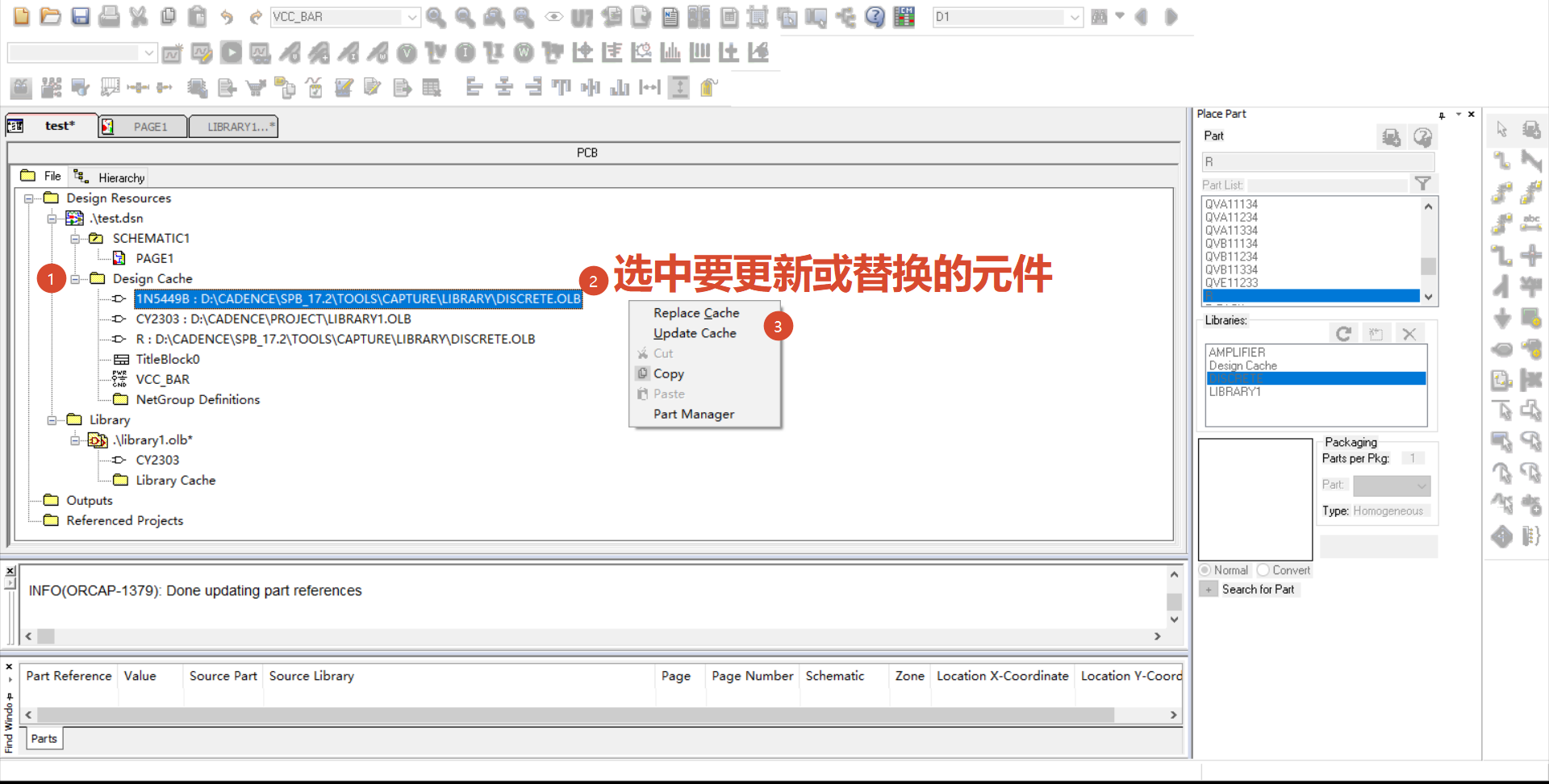

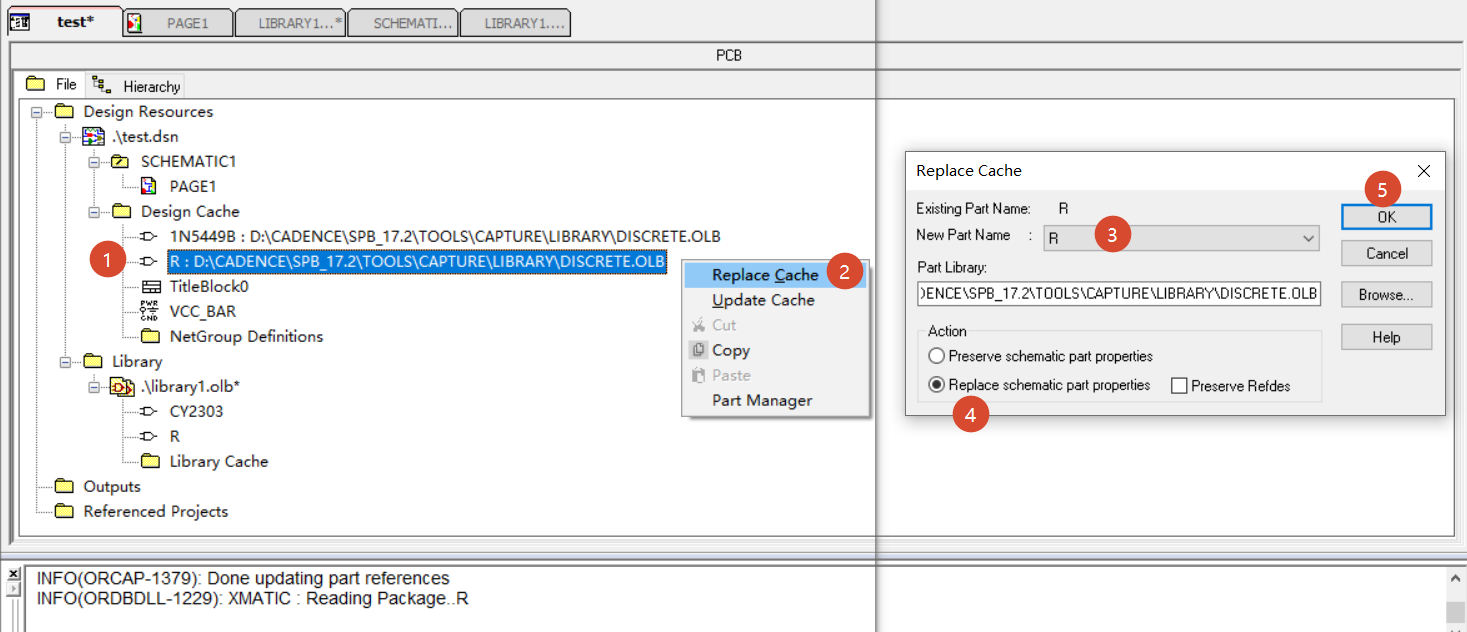

元件的替换/更新

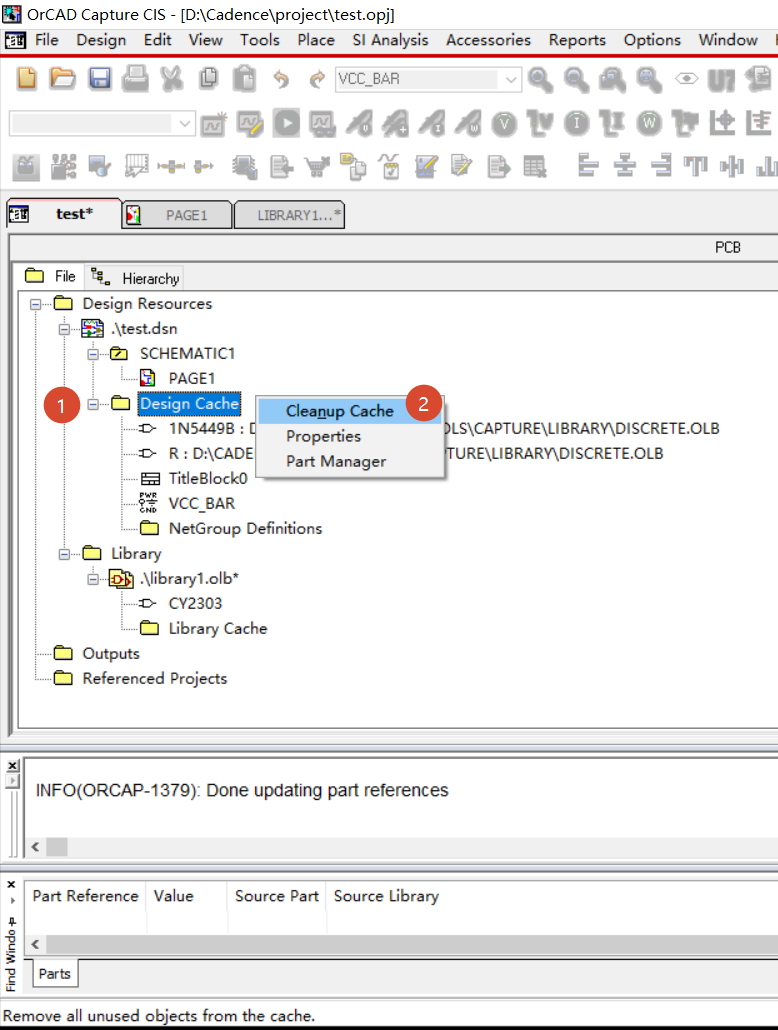

清除原理图中没有用到的元件

design cache会把绘制原理图过程中放置过的元件都记录下来,cleanup cache可以把原理图中没用到的元件缓存清掉,方便统计原理图中用到哪些元件。

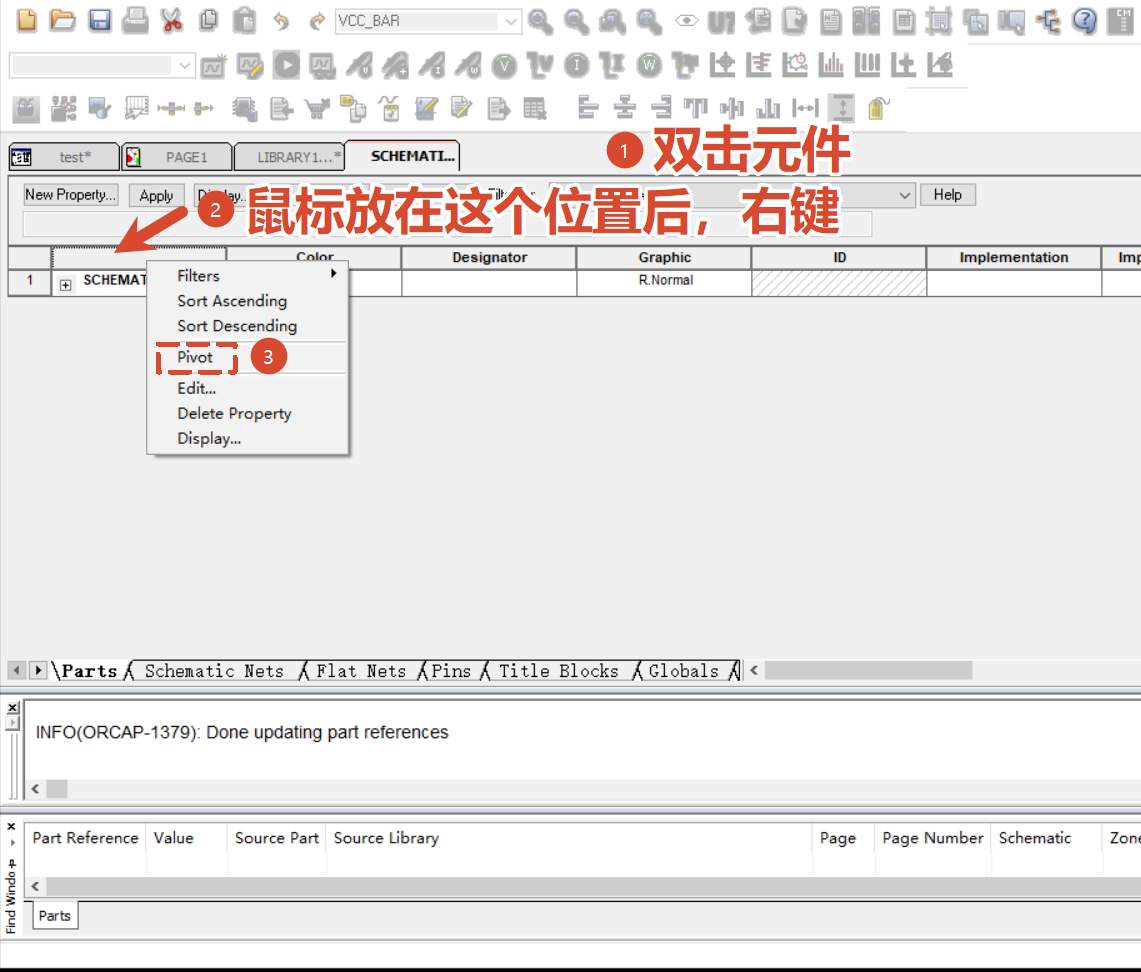

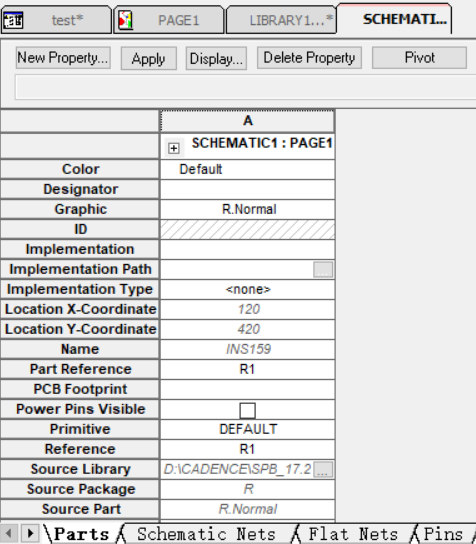

元件属性横排变竖排(property editor)

方便操作

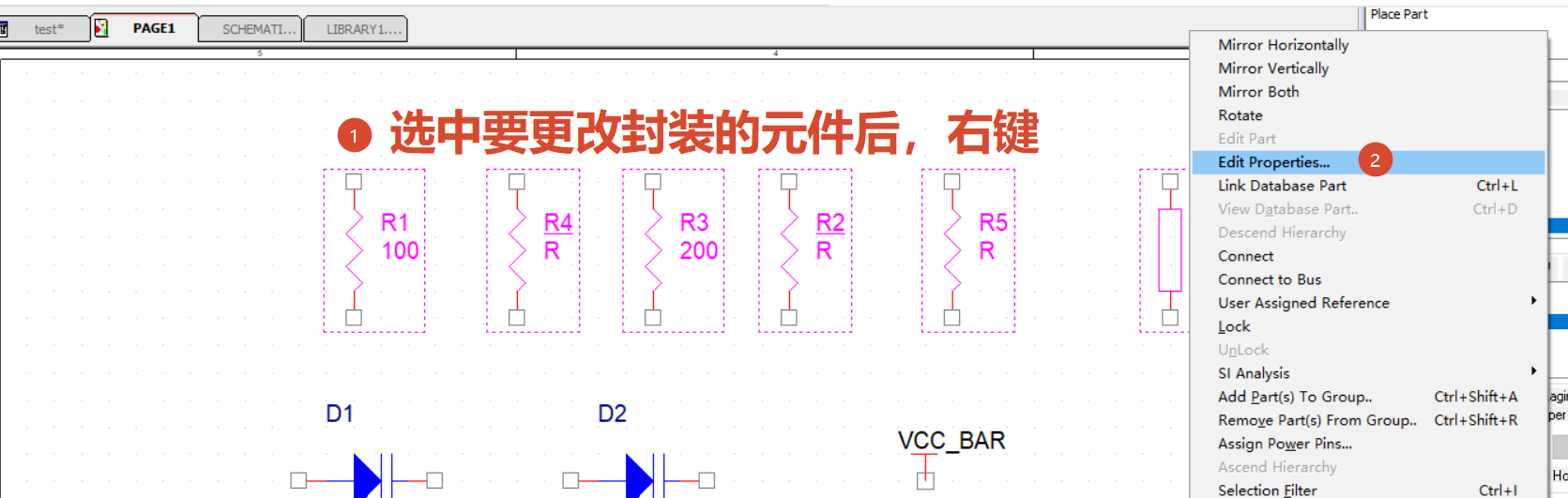

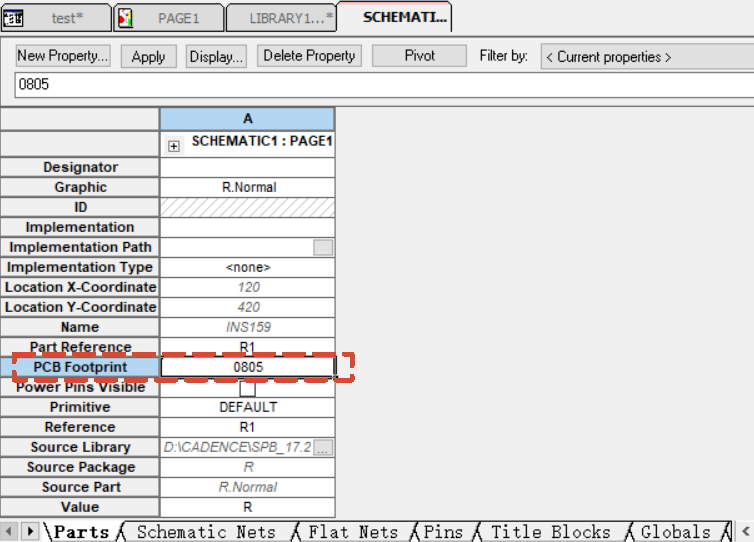

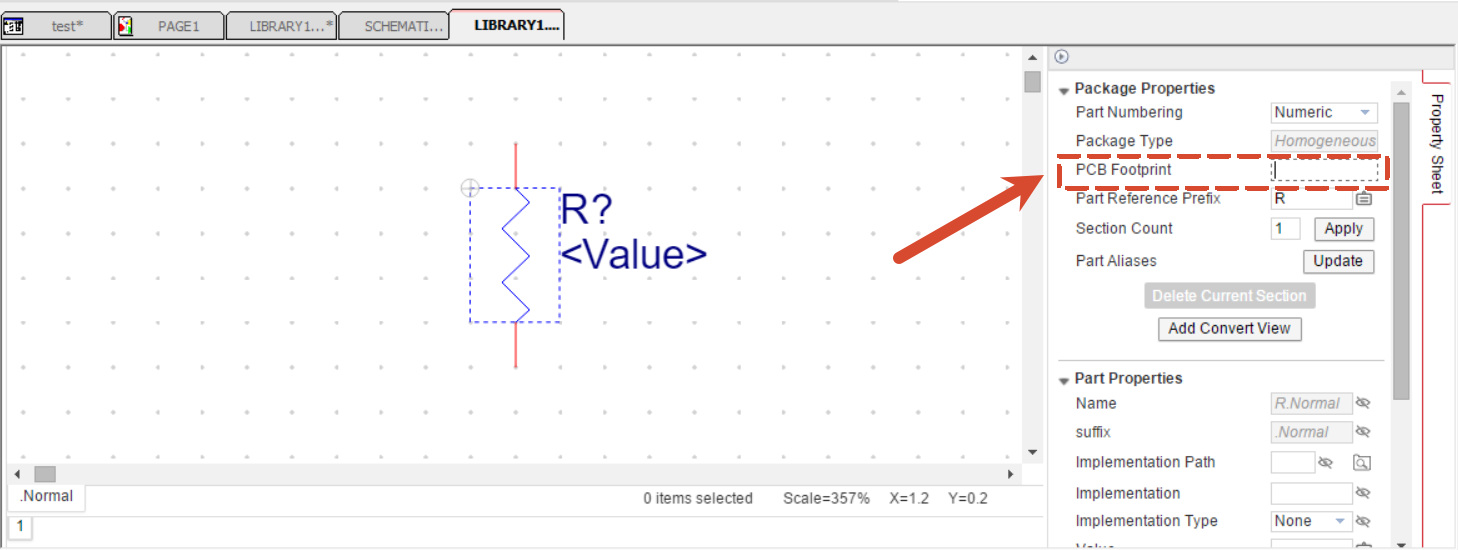

元件添加封装(footprint)

一是在元件属性(property editor)窗口更改

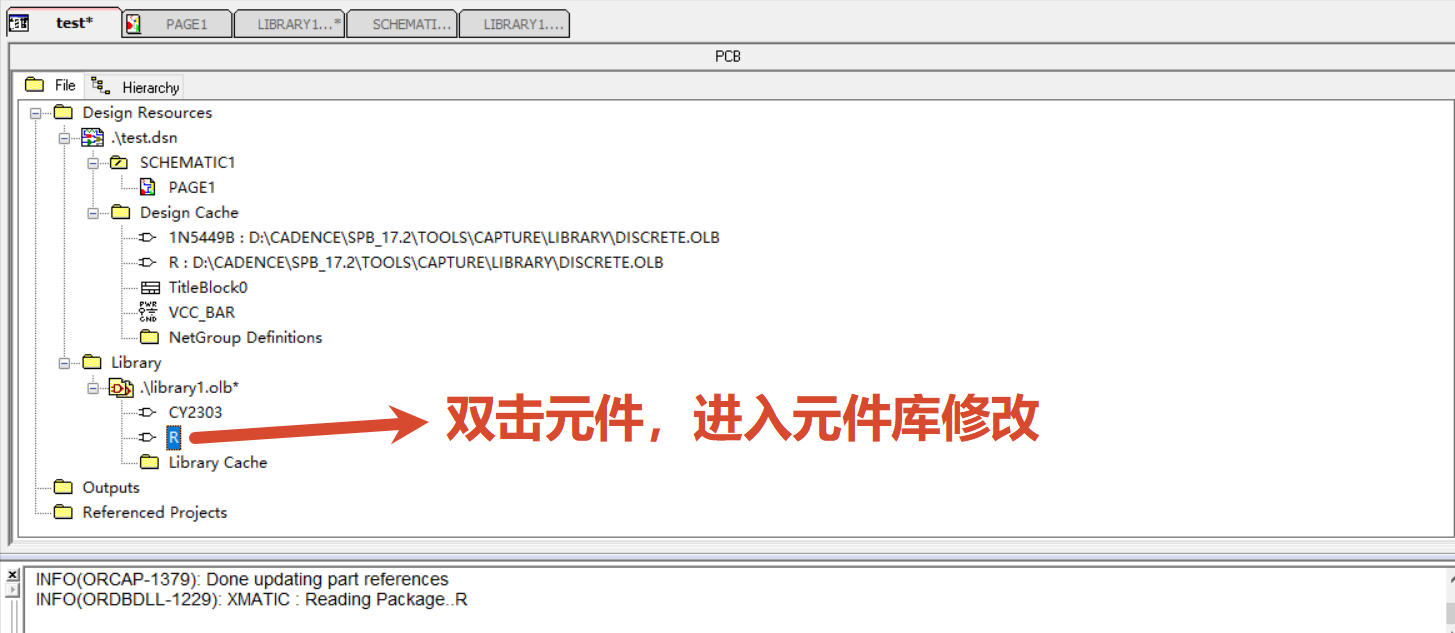

二是先在元件库中修改元件添加封装,后在design cache中统一替换元件(replace)

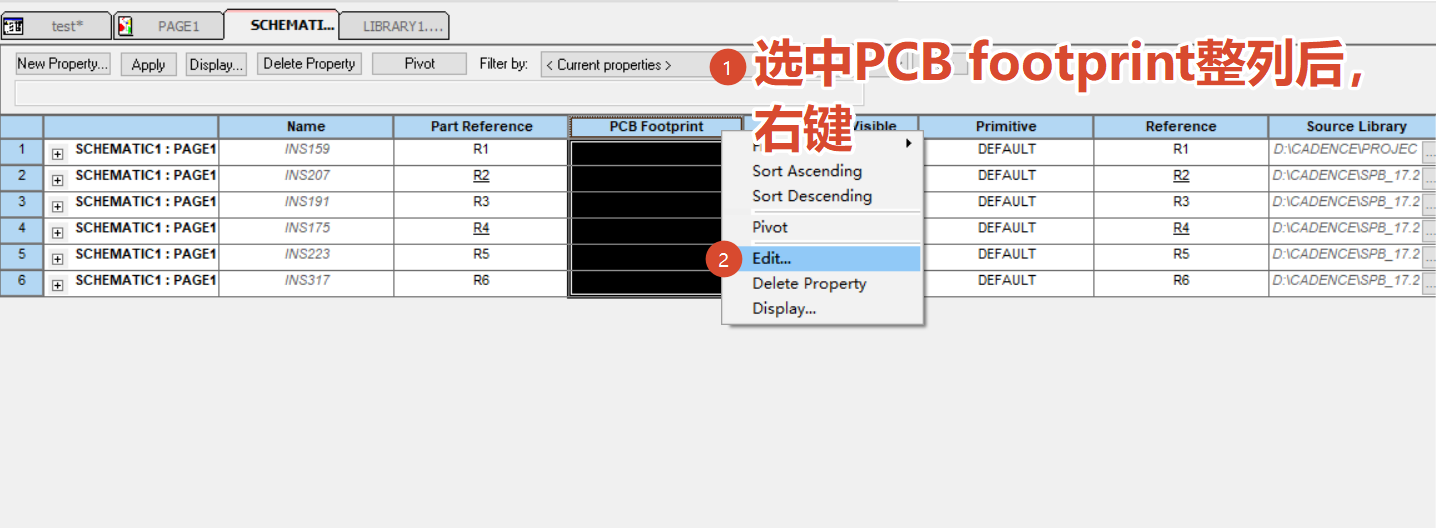

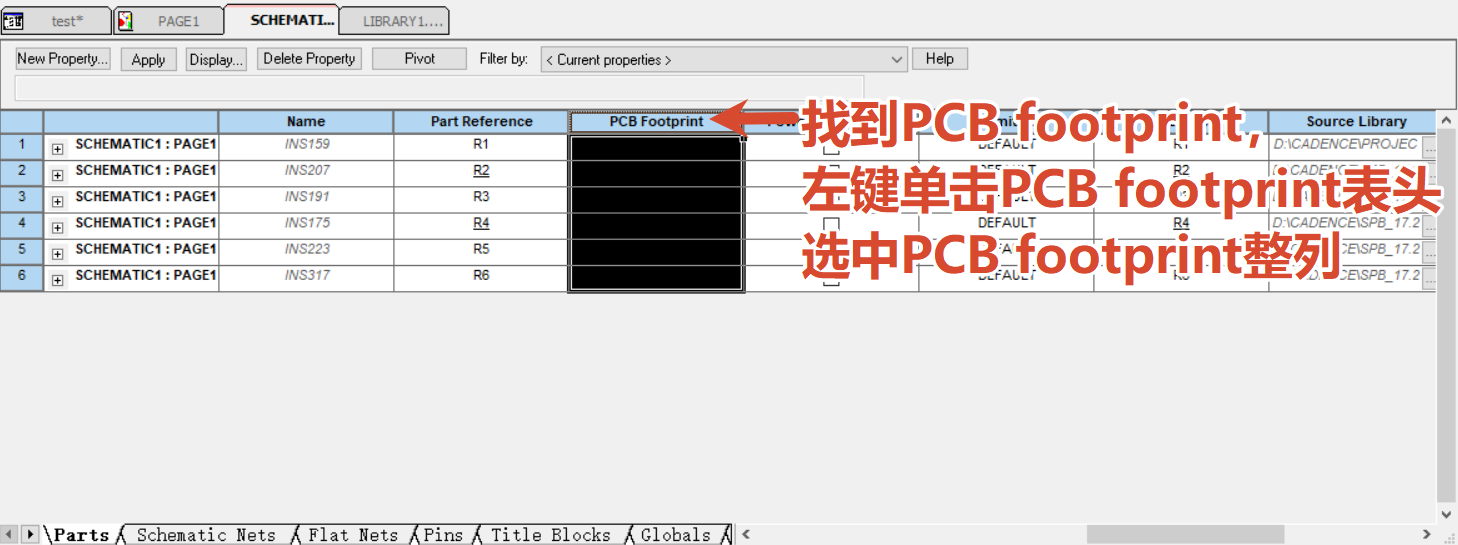

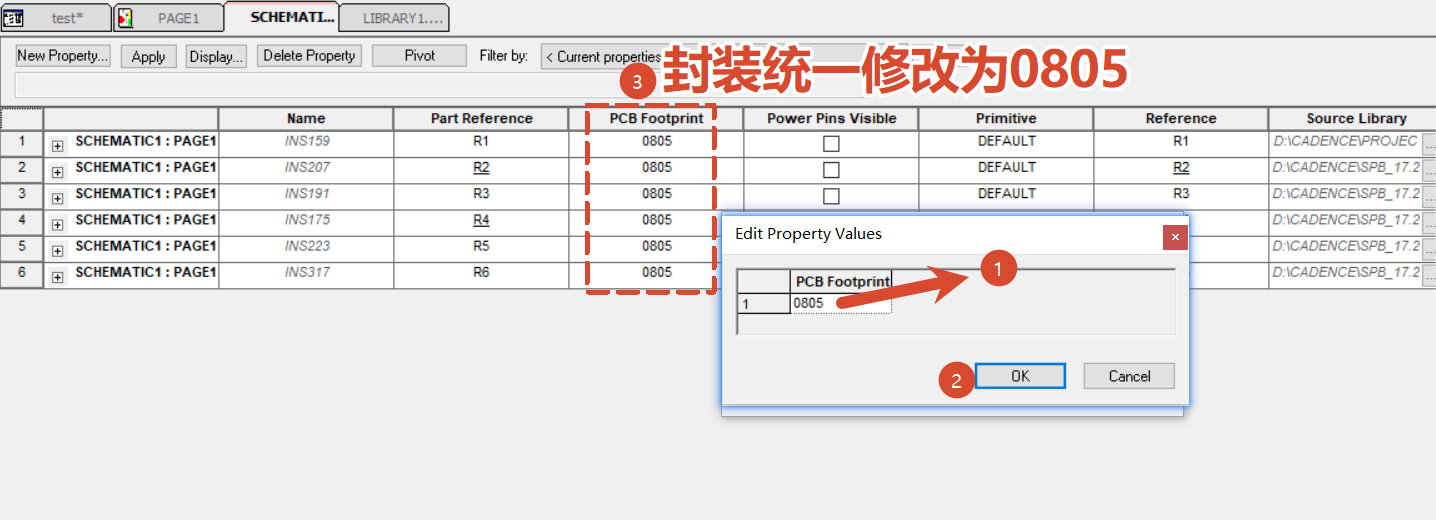

批量添加封装

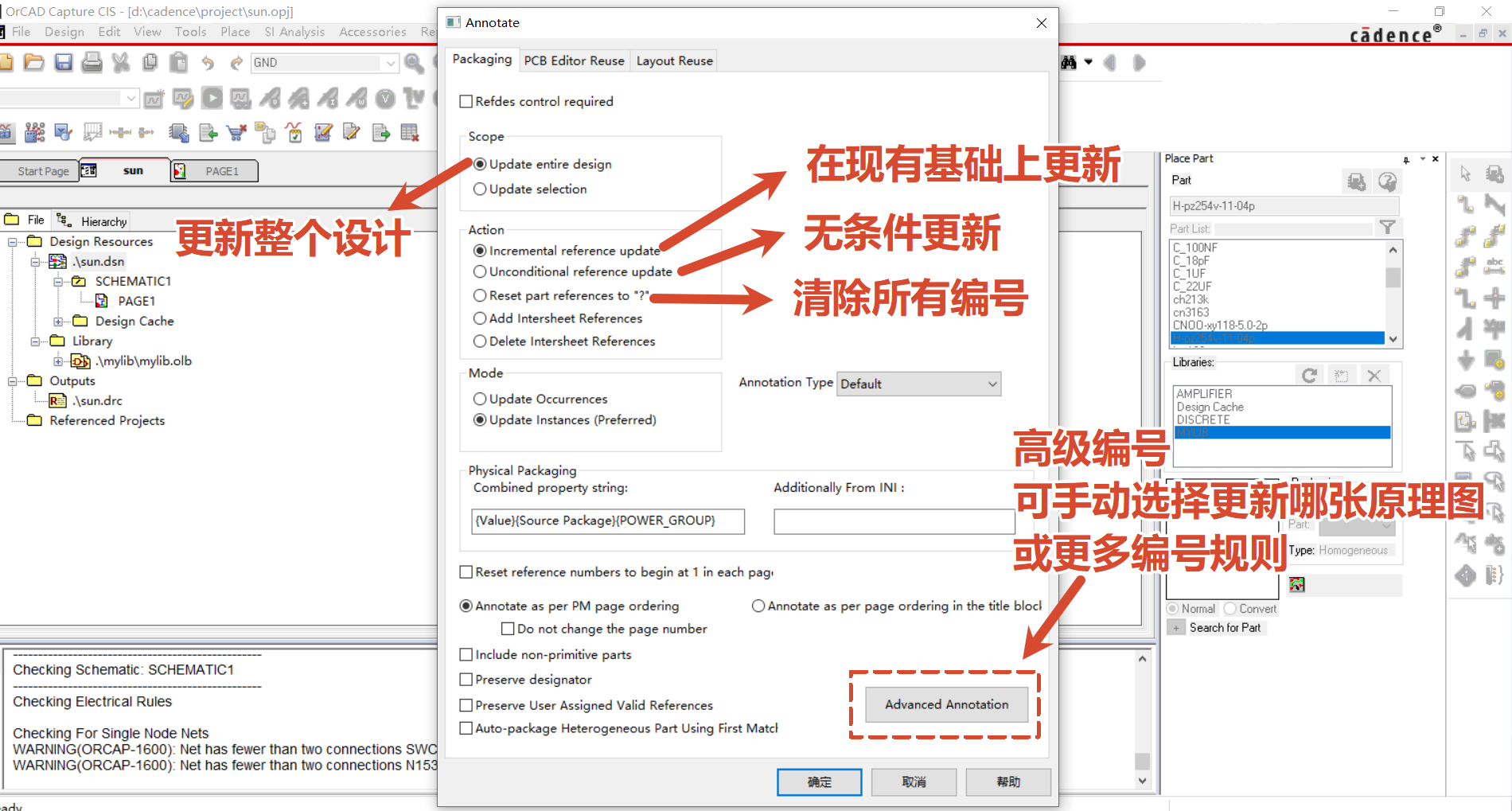

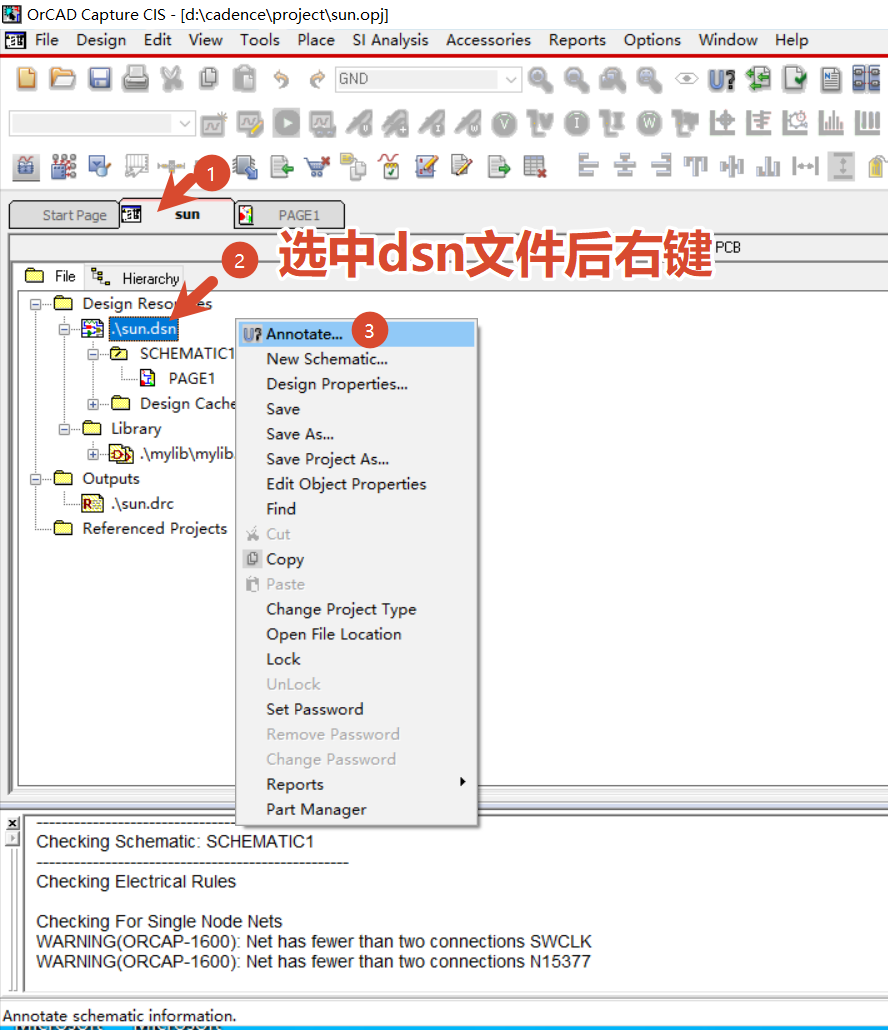

原理图自动编号

可先清除所有编号再更新

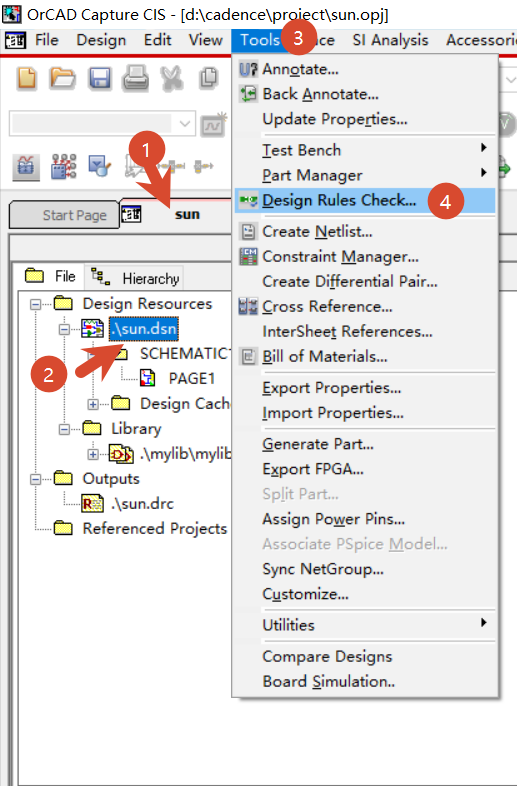

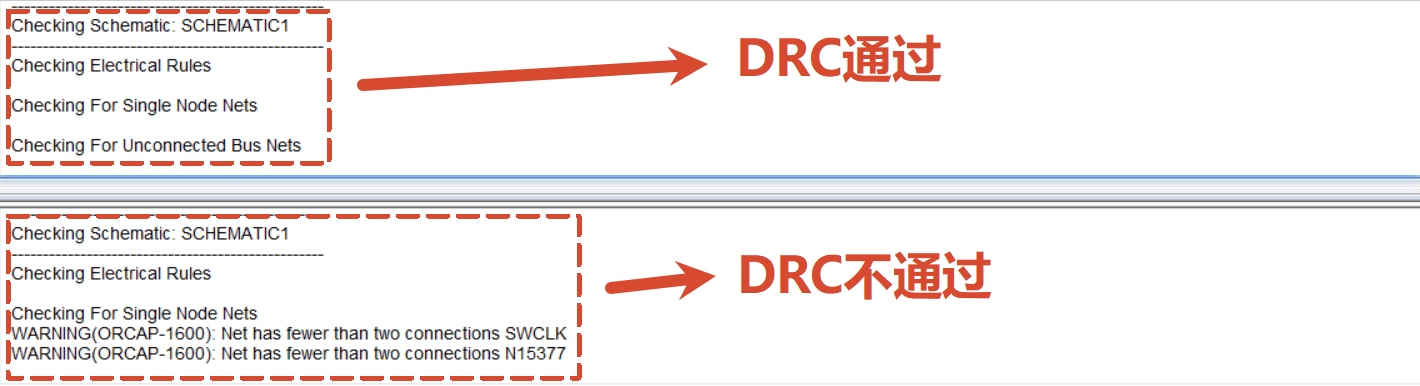

DRC检查

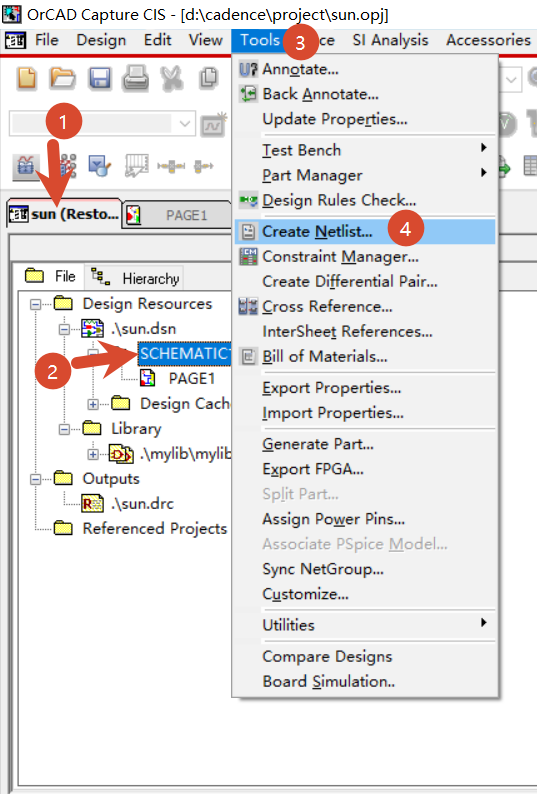

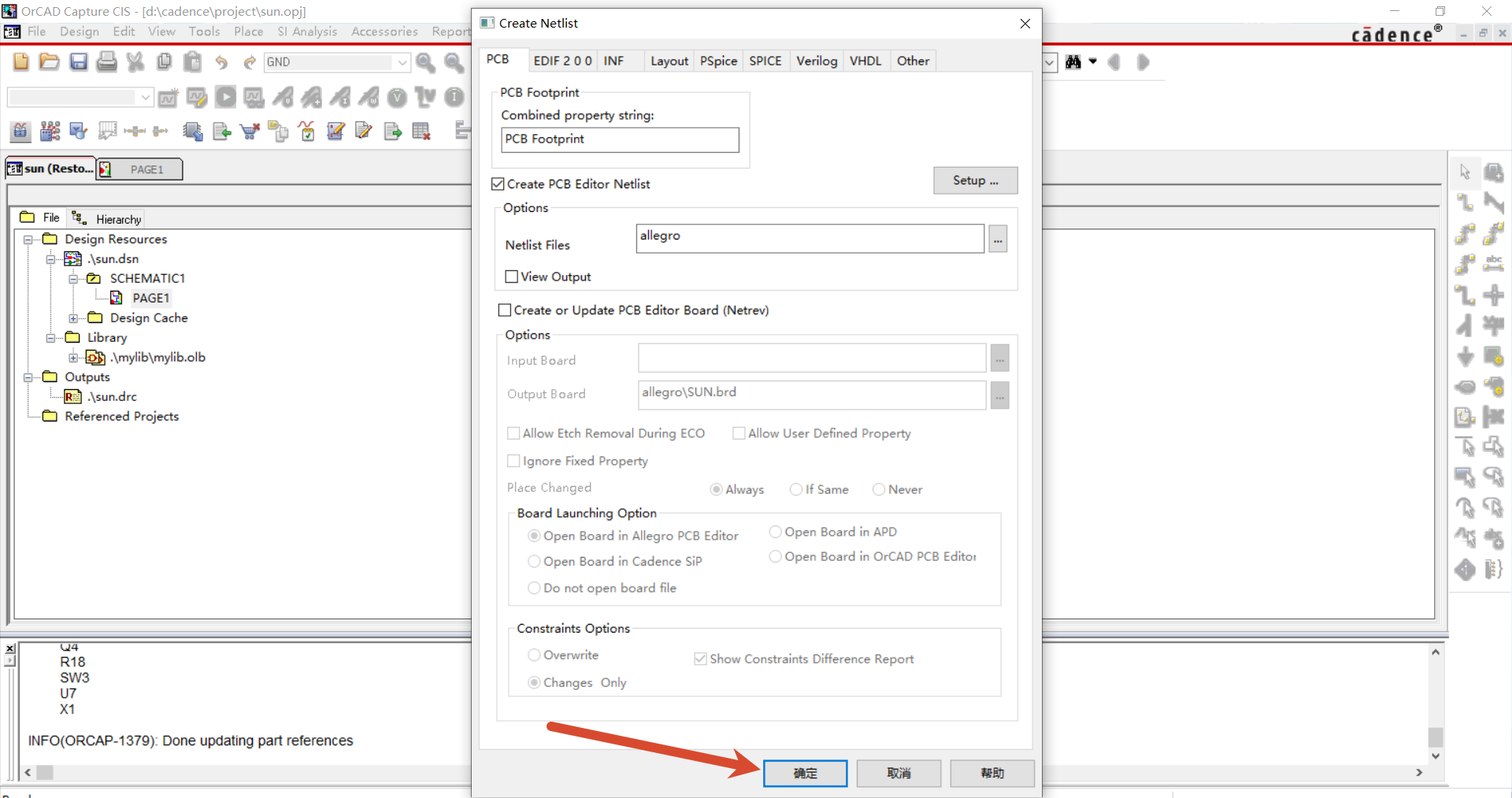

生成网表

原理图的目的一般是两个,一是自己/团队方便查看/管理电路功能;二是生成网表来画PCB

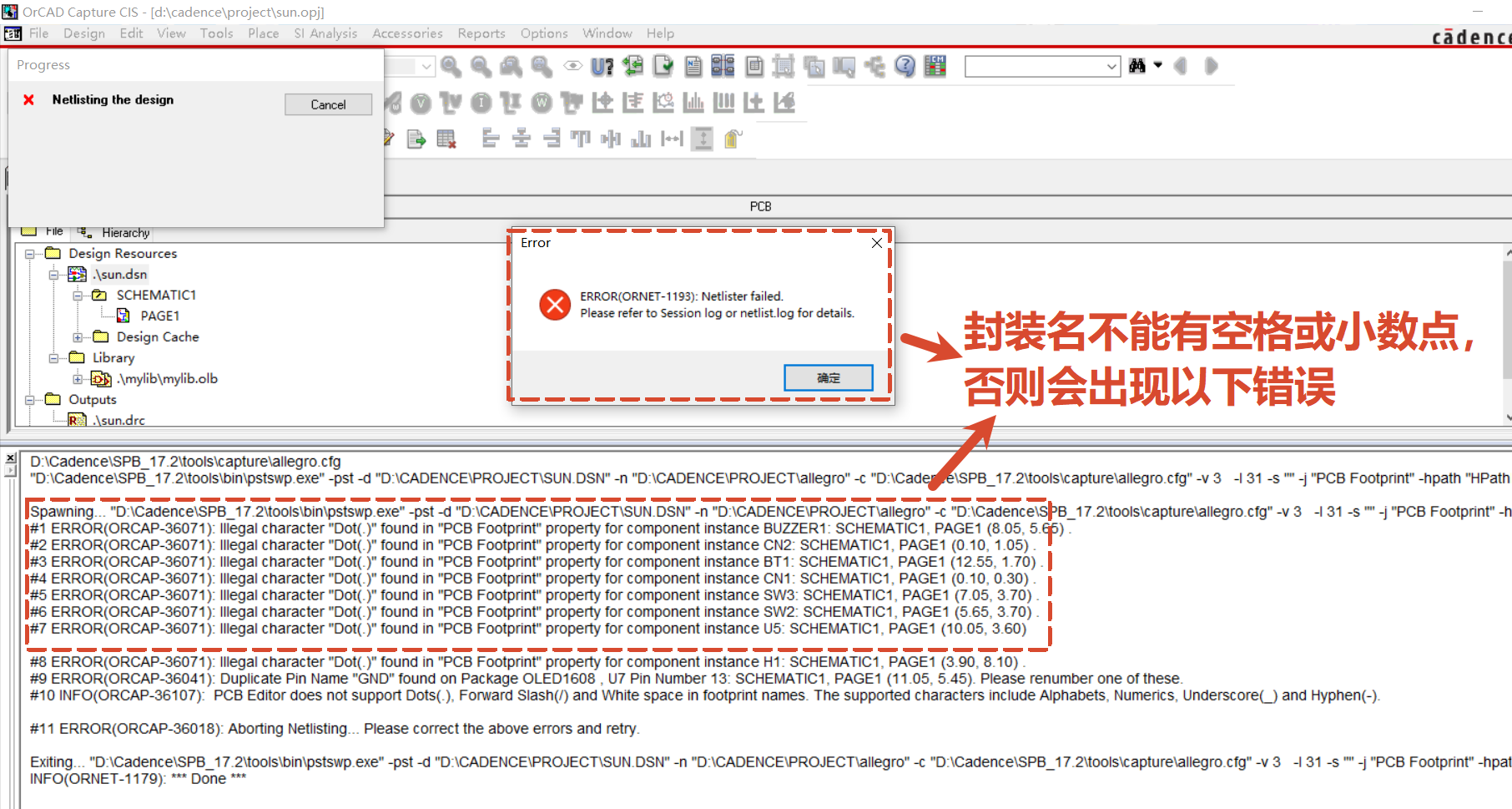

封装名不能有空格或小数点,否则会出现以下错误

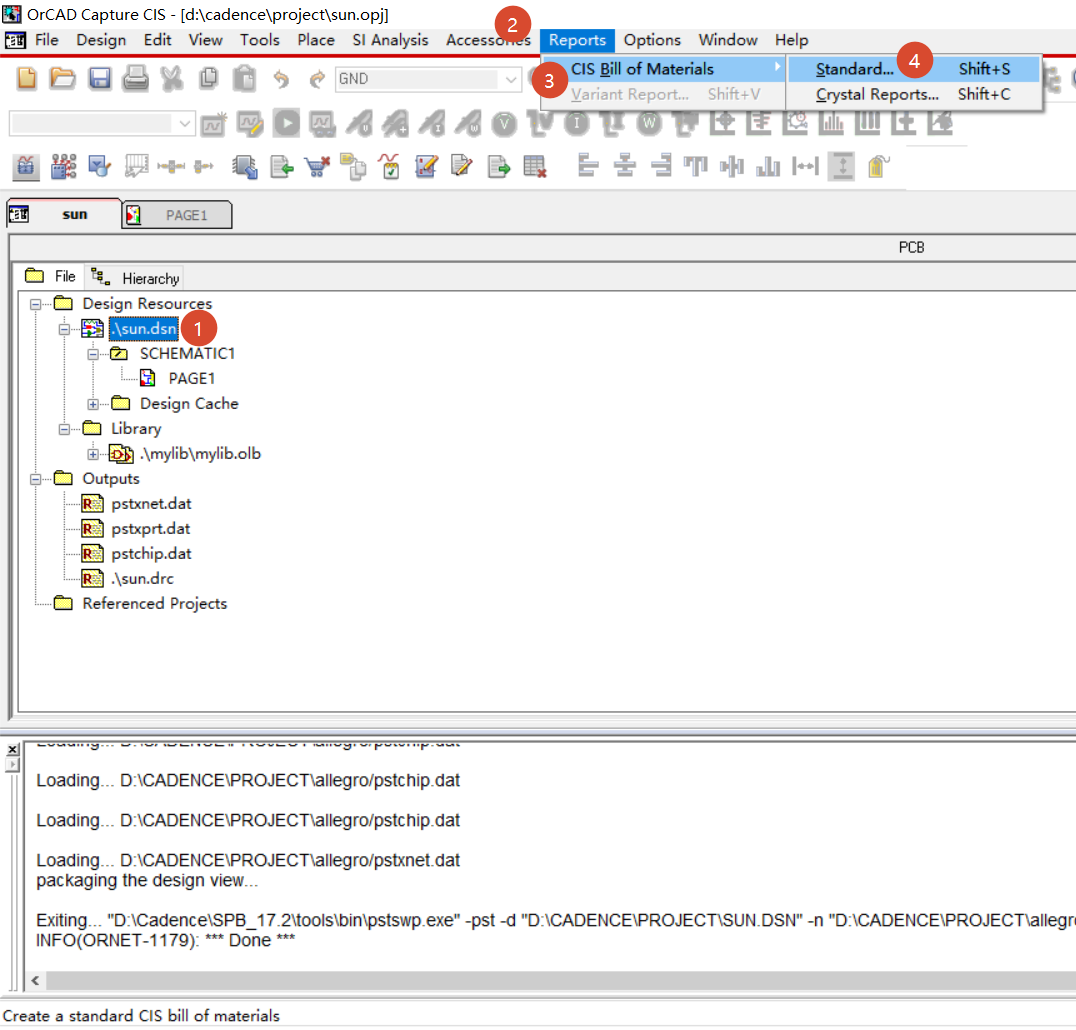

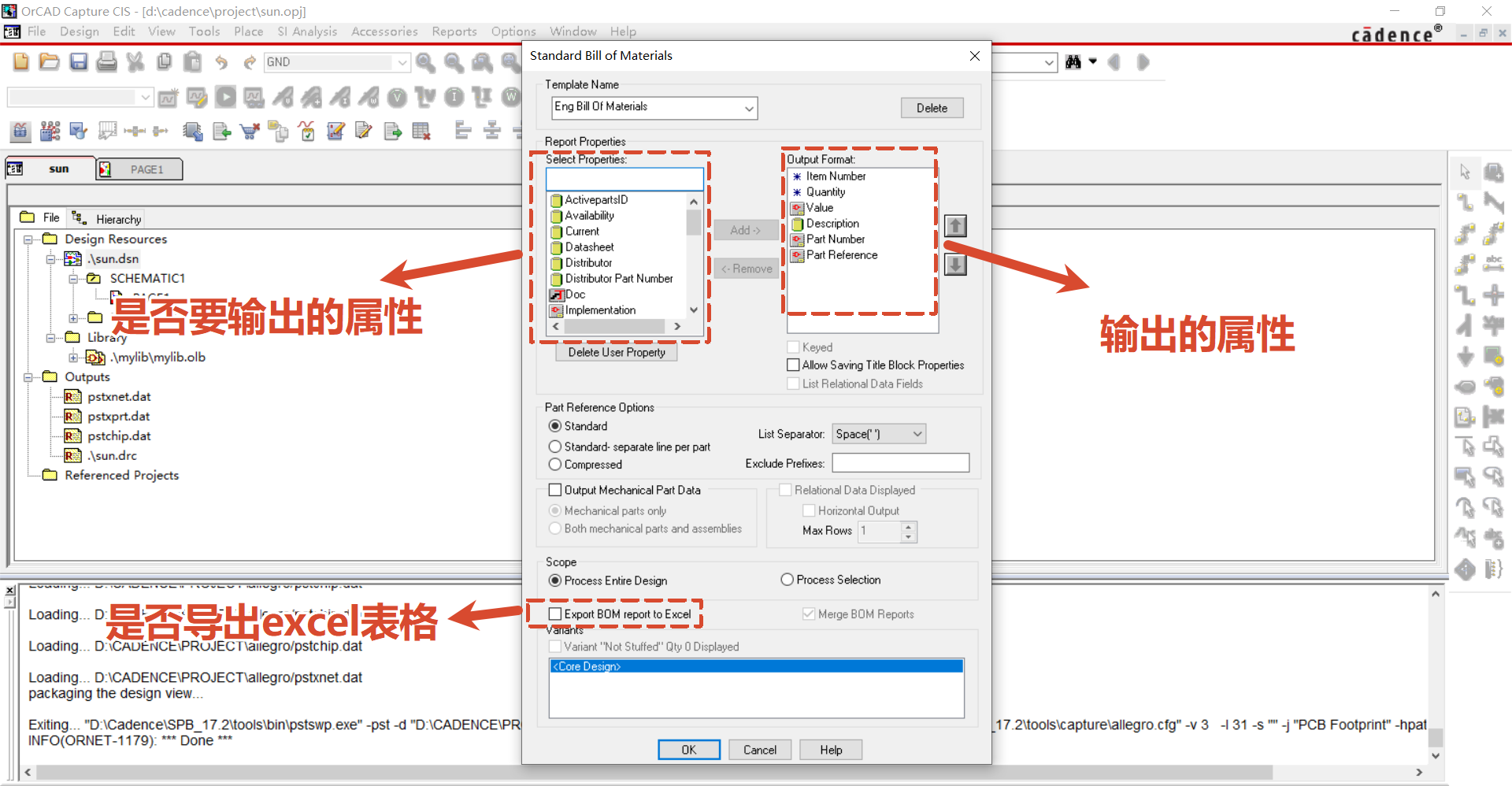

生成元件清单BOM

其他的设置保持默认即可

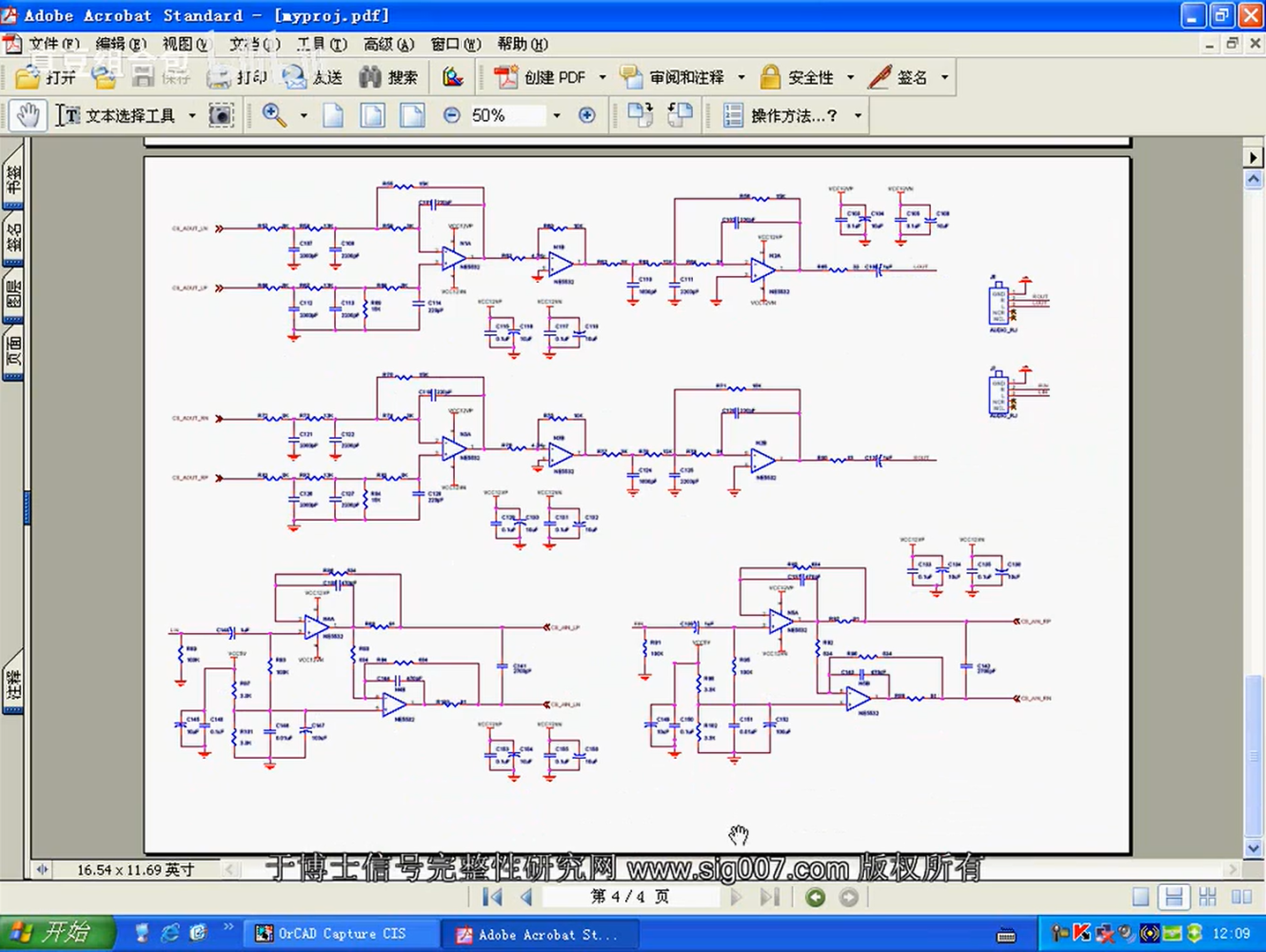

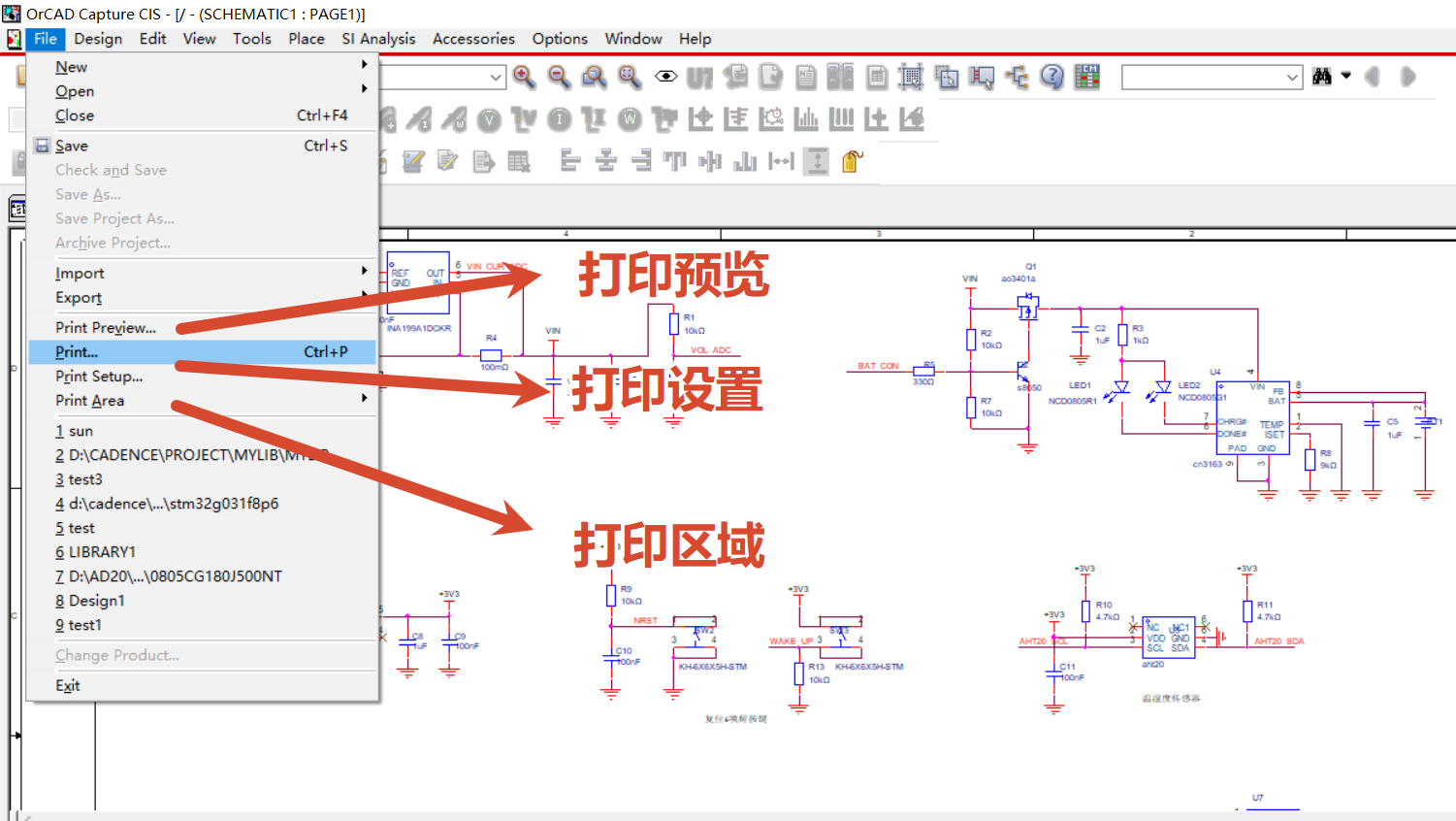

打印PDF
