VSCode + gdb + gdbserver 保姆级教程：ARM调试

1. 前言

如果你是从STM32这类MCU开发转向嵌入式Linux的工程师，最怀念的恐怕不是某个具体的库函数，而是那个集成在Keil或IAR里、点一下就能设断点、看变量的调试体验。

借助 VS Code + gdb + gdbserver 这套方案，我们可以构建一套媲美桌面IDE的图形化调试工作流，直接对运行在ARM开发板上的程序进行源码级调试。

本文将手把手带你搭建这套环境，涵盖理论原理、环境配置、交叉编译、VSCode集成、调试技巧和常见坑点排查。无论你用的是i.MX6ULL、RK3399，还是树莓派、全志系列，这套思路都是相通的。

2. 为什么选择VSCode + gdb + gdbserver？

VSCode + gdb + gdbserver ：图形化调试 + 远程调试，兼顾易用性和灵活性，且无需昂贵硬件，仅需标准网络连接。

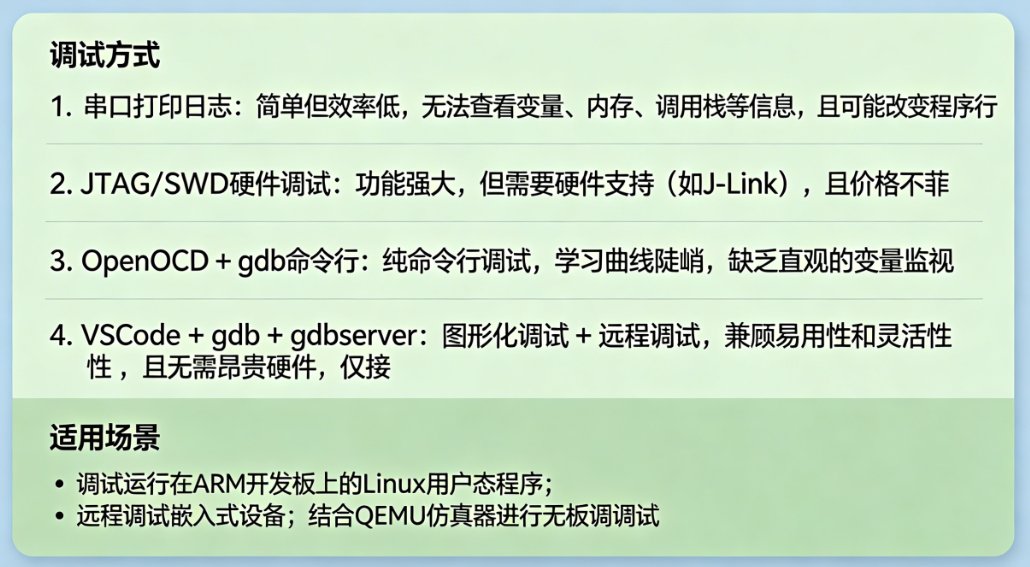

在嵌入式Linux开发中，调试ARM程序通常有以下几种方式：

2. GDB远程调试原理

在动手配置之前，花几分钟理解底层原理，能帮助你在遇到问题时知道该从哪里入手。

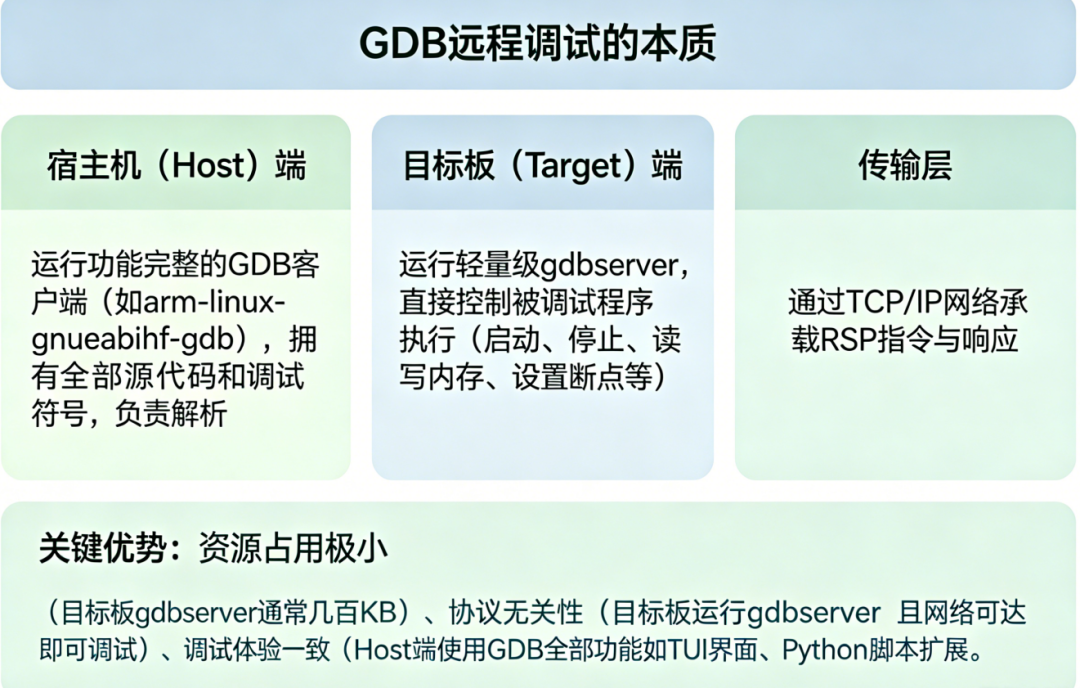

GDB远程调试的本质是一种客户端-服务器（C/S）架构：

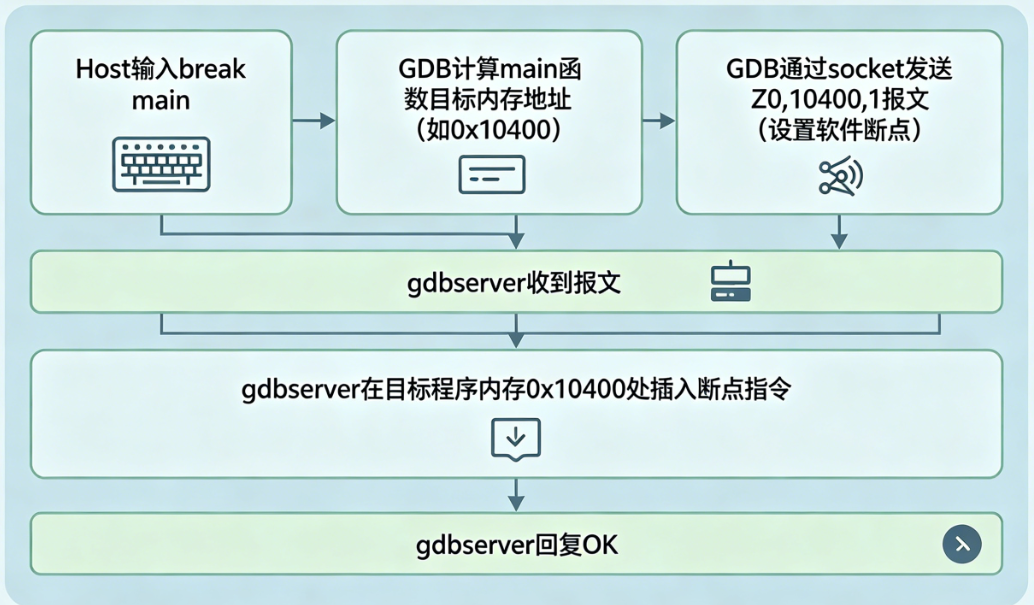

一个典型调试会话的数据流：

当你在Host上输入break main，GDB先计算出main函数在目标内存中的地址（如0x10400），然后通过socket向gdbserver发送类似Z0,10400,1的报文（设置软件断点）。gdbserver收到后，在目标程序内存的0x10400处插入断点指令，并回复OK------整个过程对用户完全透明。

理解了这套机制，你就会明白为什么编译带调试信息的程序、确保网络连通性、以及Host与Target版本兼容性如此重要。

3. 环境准备

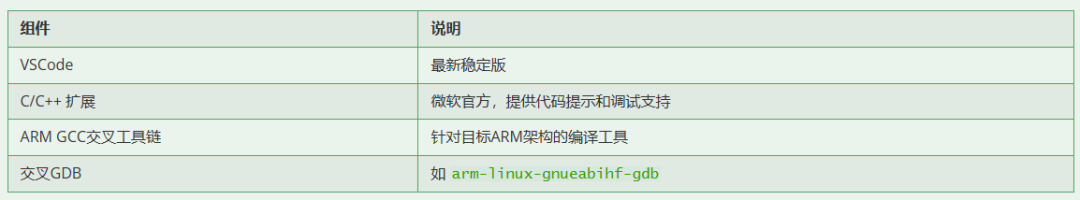

3.1 开发环境（PC端）

image-20260607230752593

完整调试需要三个核心组件协同工作：

• 交叉编译器：编译目标程序

• 交叉GDB：PC端发起调试指令

• gdbserver：ARM端执行调试操作

三者必须源自同一工具链版本，确保指令集支持、浮点ABI、异常处理机制完全匹配。

3.2 目标设备（ARM开发板）

• 运行Linux系统（Raspbian、Buildroot、Yocto均可）

• 具备网络连接能力（有线或Wi-Fi）

• 存储空间足够存放待调试程序和gdbserver

• 能够执行gdbserver

3.3 网络连接

PC和ARM板需在同一局域网（或通过USB网络共享连接），确保可以互相ping通。同时需检查防火墙设置。

4. 工具链获取与配置

准备arm格式的gdb及gdbserver工具。

一般交叉编译工具链里都包含有，如果没有则需要自己下载gdb源码进行交叉编译，gdb下载源码下载链接：

http://www.gnu.org/software/gdb/download/

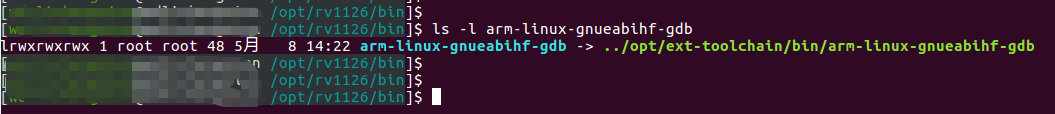

如：

5. 实践

5.1 编译带调试信息的程序

要让GDB能够提供有效的调试信息，必须在编译时生成调试符号 。在Makefile的CFLAGS中添加 -g 选项：

CFLAGS += -g -O0  # -O0禁用优化，便于调试

示例：假设有一个简单的ARM程序 demo.c：

编译命令：

arm-linux-gnueabihf-gcc -g -O0 demo.c -o demo_arm

编译完成后，将生成的可执行文件拷贝到ARM开发板。

5.2 创建launch.json文件并修改

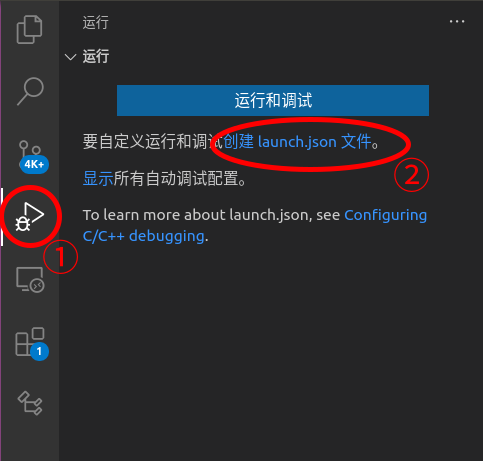

1. 点击左侧边栏的 "运行和调试" 图标（或按 Ctrl+Shift+D）

2. 点击 "创建一个launch.json文件"

3. 选择 "C++(GDB/LLDB)" 作为调试环境

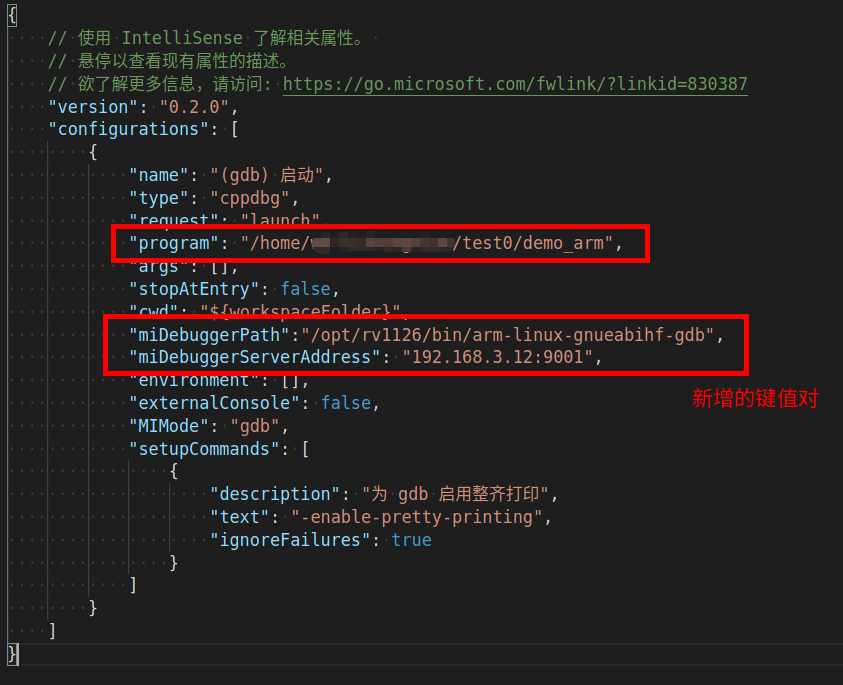

我们需要创建vscode的launch.json文件并进行一些修改：

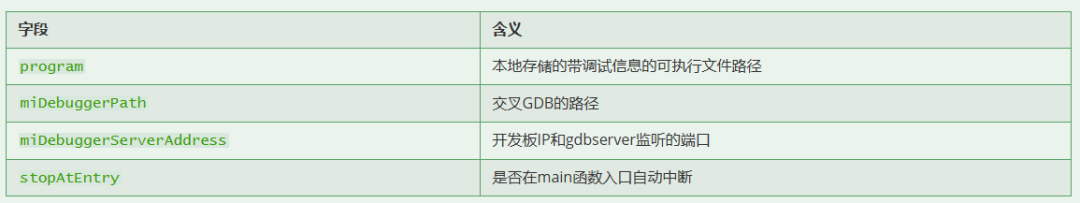

配置项说明：

关键点 ：program 指定的是宿主机本地的带调试信息的可执行文件，而不是开发板上的。GDB使用本地的符号信息与远程gdbserver交互。

最重要的两个键值对：

"miDebuggerPath": "/opt/rv1126/bin/arm-linux-gnueabihf-gdb"，
"miDebuggerServerAddress": "192.168.3.12:9001"，

其中，miDebuggerPath表示的是arm格式gdb的路径；miDebuggerServerAddress表示的是我们server端的地址，如：192.168.3.12为开发板的ip，9001为端口号，可自行设置，其范围为：0~65536，0~1023 的端口一般由系统分配给特定的服务程序。

5.3 把gdbserver传到开发板上

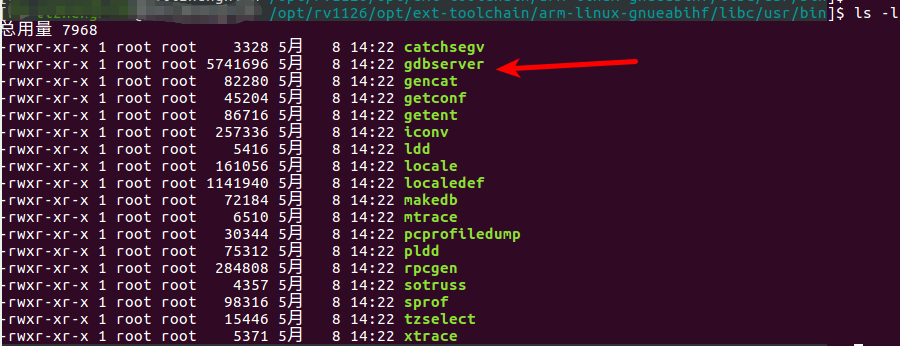

我们需要交叉编译器路径下的gdbserver传到开发板上，如我这里放到开发板的/usr/bin路径下：

5.4 启动gdbserver

我们首先需要启动开发板上的gdbserver，pc端才能连接进行调试，格式为：

gdbserver  开发板ip:端口号  要调试的程序

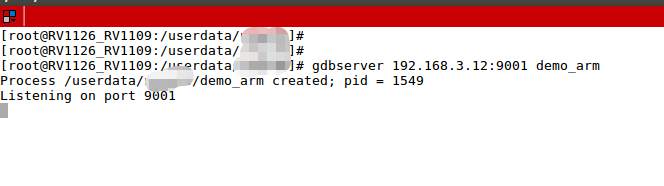

如：

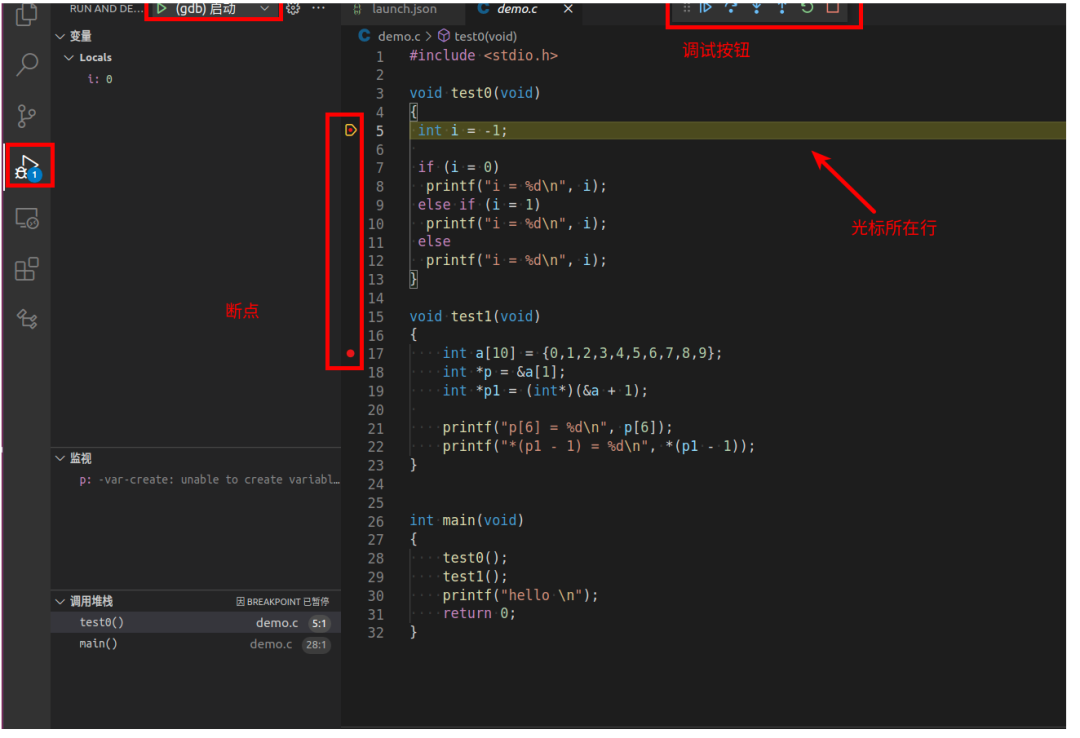

5.5 启动vscode的gdb进行调试

启动调试会话：

1. 确保开发板上gdbserver已启动并在等待连接

2. 在VSCode中按 F5 启动调试

3. VSCode连接到开发板后，即可使用图形化调试功能

调试功能一览：

• 设置断点：点击代码行号左侧

• 单步执行：Step Over / Step Into / Step Out

• 变量监视：鼠标悬停或添加至Watch窗口

• 调用栈查看：Call Stack面板

• 内存查看：Memory窗口

启动调试后，所有gdb标准功能都将在VSCode图形界面中呈现，与本地开发体验无异。

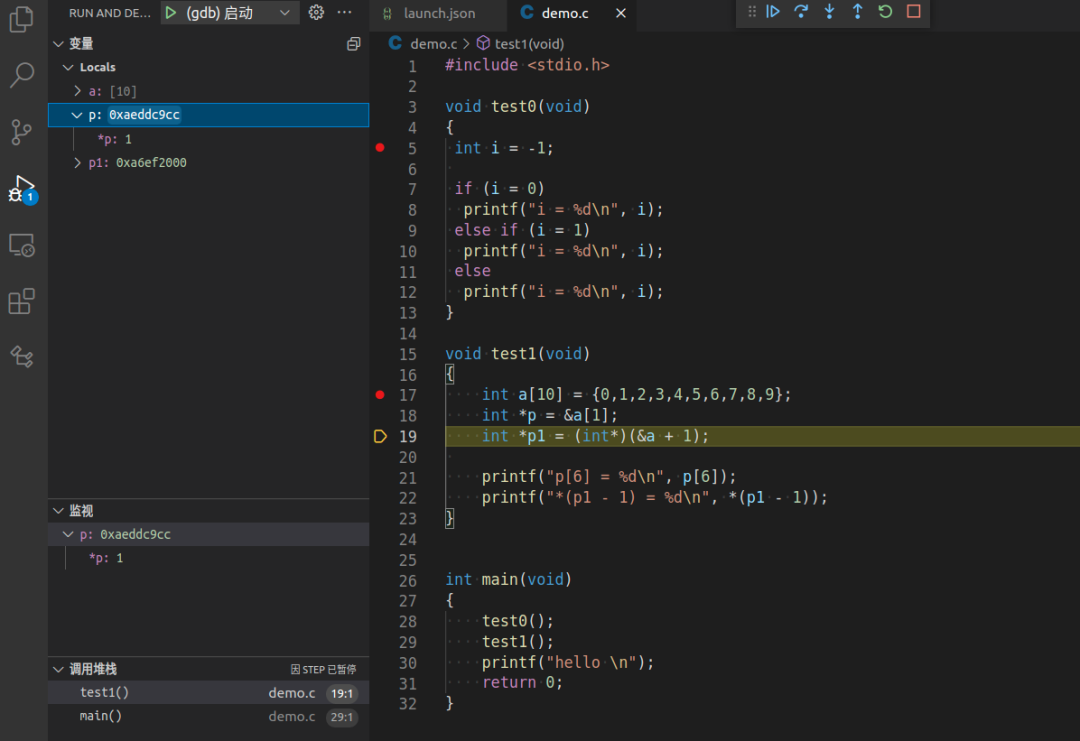

如：

gdbserver支持多线程调试，对于复杂的多线程项目完全适用。

高级启动参数：

• --once：调试会话结束后gdbserver自动退出

• --no-startup-with-shell：不使用启动shell，提升稳定性

• --debug：输出调试信息用于排错

6. 常见问题

6.1 问题1：网络连接失败

现象 ：Unable to connect to :2345

排查步骤：

• 确保宿主机与开发板在同一网段，互相能ping通

• 检查开发板防火墙是否开放端口：iptables -L -n

• 确认gdbserver正在运行：ps aux | grep gdbserver

• 验证端口监听状态：netstat -an | grep 2345

6.2 问题2：断点不生效

现象：程序正常运行但断点从未触发

可能原因：

• 编译时未添加 -g 选项：GDB需要调试信息才能定位源码位置

• 优化级别过高 ：-O2 或 -O3 会内联函数、重排指令，导致断点映射失败。调试时务必使用 -O0

• 版本不匹配：gdbserver版本与交叉GDB版本差异过大

6.3 问题3：程序在开发板上崩溃

现象：开发板上一运行程序就Segmentation Fault

排查方法：

1. 在开发板上运行程序生成core文件：ulimit -c unlimited

2. 将core文件拷贝到宿主机

3. 用交叉GDB分析：arm-linux-gnueabihf-gdb ./hello_arm core

4. 使用 backtrace 命令查看调用栈，快速定位崩溃位置

6.4 问题4：VSCode启动调试后报权限错误

现象 ：Permission denied 或类似错误

解决方法：

• 检查交叉GDB是否具有执行权限：chmod +x /path/to/arm-linux-gnueabihf-gdb

• 确保开发板上待调试程序具有可执行权限

• 如果以root用户登录，确保SSH允许root登录

6.5 问题5：交叉编译工具链找不到头文件

现象 ：fatal error: stdio.h: No such file or directory

解决方法：

• 检查交叉编译工具链是否安装完整

• 验证路径配置：arm-linux-gnueabihf-gcc -v 查看搜索路径

• 在VSCode的c_cpp_properties.json中正确设置includePath

结语

VSCode + gdb + gdbserver这套调试方案，本质上是用gdb+gdbserver作为底层核心，借助VSCode将原本枯燥的命令行操作转化为直观的图形化界面。

当你的程序在开发板上跑飞，或者某个变量值莫名其妙地改变时，这种远程调试能力就像黑暗中的探照灯。

从工具链配置到VSCode集成，从基本原理到常见坑点排查，本文试图为你呈现一套完整、可复现的嵌入式调试工作流。
