阅读时间:8分钟 | 适用人群:数据采集/LabVIEW/测试自动化
问题背景

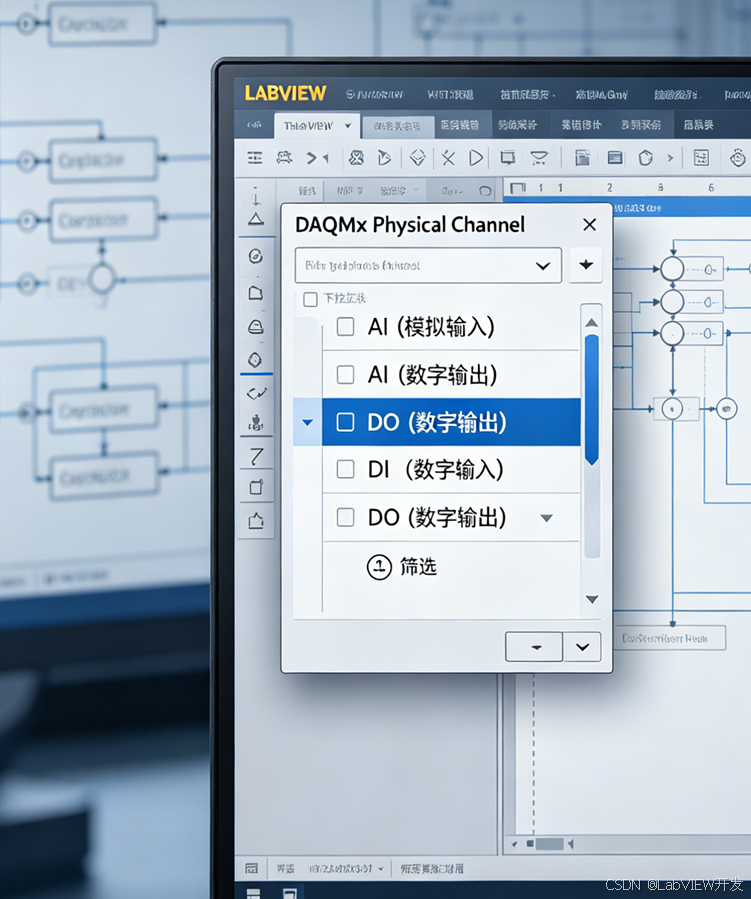

LabVIEW在编写数字I/O读写VI时遇到困惑:放置DAQmx物理通道控件后,下拉列表仅显示模拟输入通道(AI),无法选择或手动输入所需的数字端口(如Dev1/port0)。然而在NI示例"Write Dig Port.vi"中,看似相同的控件却能正确显示数字端口选项。检查控件属性未发现明显差异配置项。本文深入解析DAQmx控件的隐式类型绑定机制,提供精确控制通道列表的方法。
核心问题分析
典型症状
- 前面板放置DAQmx Physical Channel控件
- 下拉列表仅显示AI(模拟输入)通道
- 无法切换到DO(数字输出)、DI(数字输入)、AO(模拟输出)等类型
- 手动输入通道名称(如"Dev1/port0/line0")被拒绝或报错
- NI示例VI中的同类控件行为正常
根本原因
1. 控件数据类型隐式绑定
关键机制: DAQmx物理通道控件并非通用字符串控件,而是强类型化的 DAQmx 通道引用。其下拉列表内容由以下因素决定:
|------------------------------------|
| 控件关联的数据类型 → DAQmx任务通道类型 → 可用物理通道列表 |
具体流程:
- 控件首次放置时,默认类型为DAQmx AI Channel
- LabVIEW查询MAX(Measurement & Automation Explorer)中所有AI通道
- 下拉列表仅显示AI类型通道
- 若后续连接的DAQmx VI期望DO通道,类型不匹配将导致编译错误
2. 数据类型未自动更新
常见误区: 认为将控件连接到DAQmx Write Digital.vi会自动改变控件类型,事实并非如此。
正确理解:
|-------------------------------------------------------------|
| 错误认知: 控件 → 连接不同VI → 自动切换类型 实际机制: 控件类型固定 → 必须手动更改 → 才能连接对应VI |
若控件仍为AI类型,强行连接到DO VI将产生类型冲突错误:
|------------------------------------------------------------|
| Error: Expected DAQmx DO Channel, but got DAQmx AI Channel |
3. MAX 中通道配置缺失
若NI-DAQmx未在MAX中正确识别硬件,或数字端口未被枚举,即使控件类型正确,下拉列表也可能为空或显示不完整。
检查步骤:
|-------------------------------------------------------------------------------------------------------------------------|
| 1. 打开NI MAX 2. Devices and Interfaces → 确认DAQ设备在线 3. 展开设备 → 查看Digital Lines下是否有port0/port1等 4. 若缺失,运行"Self-Test"或重新安装驱动 |
完整解决方案
方案一:手动更改控件数据类型(推荐)
步骤1: 右键控件选择数据类型
|----------------------------------------------------------------------------------------------------------------------------------------------------------|
| 1. 在前面板右键DAQmx Physical Channel控件 2. 选择"Replace" → "DAQmx Global Constants" → "DAQmx DO Channel" (或其他所需类型) 3. 或使用快捷方式: 右键 → Change To → DAQmx DO Channel |
可用类型列表:
- DAQmx AI Channel - 模拟输入
- DAQmx AO Channel - 模拟输出
- DAQmx DI Channel - 数字输入
- DAQmx DO Channel - 数字输出
- DAQmx Counter Input Channel - 计数器输入
- DAQmx Counter Output Channel - 计数器输出
步骤2: 验证下拉列表更新
|----------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| 更改类型后,点击控件下拉箭头: - AI类型 → 显示: Dev1/ai0, Dev1/ai1, ... - DO类型 → 显示: Dev1/port0/line0, Dev1/port0/line1, ..., Dev1/port0, Dev1/port1 - DI类型 → 显示: Dev1/port0/line0, ... |
步骤3: 连接到对应DAQmx VI
|--------------------------------------------------------------------------------------------------------------------------|
| DAQmx DO Channel控件 → DAQmx Write Digital.vi (digital data输入端) DAQmx AI Channel控件 → DAQmx Read Analog.vi (analog data输出端) |
方案二:使用字符串创建类型正确的控件
更可靠的方法: 从DAQmx VI反向生成控件
步骤:
|-----------------------------------------------------------------------------------------------------------------------------------|
| 1. 在程序框图放置 DAQmx Write Digital.vi 2. 右键"digital lines"输入端子 → Create → Control 3. LabVIEW自动创建类型匹配的DAQmx DO Channel控件 4. 将该控件移动到前面板 |
优势:
- 保证类型100%匹配,无手动出错风险
- 自动设置合理的默认值
- 适用于不熟悉DAQmx数据类型的
方案三:编程方式动态获取通道列表
适用场景: 需要根据运行时条件动态筛选通道
实现方法:
步骤1: 使用DAQmx Property Node 查询
|--------------------------------------------------------------------------------------------------------------------------------|
| DAQmx System Property Node → Get Properties → Physical Channels → Digital Lines → 返回字符串数组: "Dev1/port0", "Dev1/port1", ... |
步骤2: 填充到标准列表控件
|--------------------------------------------------------------------------------|
| DAQmx查询结果 → Build Array → Ring Control/Combo Box 用户选择 → 拼接为完整通道名 → 传递给DAQmx VI |
代码逻辑描述:
|----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| 1. 调用 DAQmx System Property Node, 读取 DigitalLines 属性 2. 获得所有数字端口名称数组 3. 使用 For Loop 遍历数组, 为每个端口生成完整通道名 (如 "Dev1/port0/line0" 到 "Dev1/port0/line7") 4. 将通道名数组绑定到前面板的 Listbox 或 Combo Box 5. 用户选择后, 将选中项作为字符串传递给 DAQmx Create Channel.vi |
优势:
- 完全自定义UI,不受DAQmx控件限制
- 可实现高级筛选(如仅显示未占用通道)
- 支持多设备混合显示
方案四:使用MAX别名简化通道名
问题: 默认通道名冗长(如"Dev1/port0/line0")
解决方案: 在MAX中创建虚拟通道别名
步骤:
|--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| 1. 打开NI MAX 2. My System → Data Neighborhood → Create New → Virtual Channel 3. 配置: - Name: "MyDigitalOutput" - Type: Digital Output - Physical Channel: Dev1/port0/line0 4. 保存 |
在LabVIEW 中使用:
|----------------------------------------------------------------------------------------------|
| DAQmx DO Channel控件下拉列表将显示: - MyDigitalOutput (别名,更易读) - Dev1/port0/line0 (原始名) 选择别名等效于选择原始通道 |
优势:
- 提高代码可读性
- 硬件更换时只需修改MAX配置,无需改动VI
- 适合标准化测试平台
调试技巧
1. 检查控件实际数据类型
方法:
|--------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| 1. 右键控件 → Properties → Data Types 2. 查看Type Def路径: - DAQmx AI Channel: ni-daqmx.lvlib:DAQmx AI Channel.ctl - DAQmx DO Channel: ni-daqmx.lvlib:DAQmx DO Channel.ctl |
快速验证:
|-----------------------------------------------------------------------------------------------------------------------|
| 将控件连接到 Bundle By Name.vi 展开输出簇 → 观察元素名称: - AI通道包含: min, max, units, terminal config - DO通道包含: digital line, port name |
2. 查看类型定义源文件
位置:
|--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| C:\Program Files\National Instruments\LabVIEW 20XX\vi.lib\Platform\DAQmx\ ├── DAQmx AI Channel.ctl ├── DAQmx AO Channel.ctl ├── DAQmx DI Channel.ctl └── DAQmx DO Channel.ctl |
打开方式:
|---------------------------------------------------------------------|
| LabVIEW菜单 → Tools → Advanced → Edit .ctl File 或直接拖拽.ctl文件到LabVIEW窗口 |
学习内容:
- 理解通道控件的内部结构
- 查看默认值和有效范围
- 自定义类型定义(高级)
3. 使用Probe工具实时监控
步骤:
|------------------------------------------------------------------------|
| 1. 运行VI 2. 右键控件连线 → Probe 3. 观察探针窗口中的数据类型标签 4. 确认是否为预期的DAQmx Channel类型 |
典型错误:
|--------------------------------------------------------------------------|
| 探针显示: String (而非 DAQmx DO Channel) 原因: 控件被意外替换为标准字符串控件 修复: 重新放置DAQmx专用控件 |
4. 验证MAX通道可见性
命令行检查:
|-------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| # Windows PowerShell & "C:\Program Files\National Instruments\NI-DAQ\DAQmx Base\bin\daqmxbase_list_devices.exe" # 或使用NI-DAQmx API nidaqmx system properties list |
预期输出:
|----------------------------------------------------------------------------------------------------------------------------------------------------|
| Device: Dev1 Product Type: USB-6001 Serial Number: 1234567 Analog Inputs: ai0-ai7 Digital Lines: port0/line0-7, port1/line0-7 Counters: ctr0, ctr1 |
若数字端口缺失,需排查硬件连接或驱动安装。
最佳实践
1. 命名规范
通道控件命名:
|---------------------------------------------------------------------------------------------------------------|
| ❌ 不良: "Channel", "Input", "DAQmx Control" ✅ 推荐: "DO_Port0_Line0", "AI_Temperature_Sensor", "DI_EmergencyStop" |
优势:
- 代码审查时一目了然
- 便于搜索和定位
- 减少接线错误
2. 默认值设置
合理默认值:
|----------------------------------------------------------------------------|
| DO通道: "Dev1/port0/line0" (首个可用数字线) AI通道: "Dev1/ai0" (首模拟输入) 避免: 空字符串或无效通道名 |
设置方法:
|-------------------------------------------------------------|
| 右键控件 → Properties → Default Value 或使用 Property Node 在初始化时设置 |
3. 错误处理
常见错误及处理:
|----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| Error -200077: Requested value is not a member of the set of possible values. → 原因: 通道名拼写错误或设备不存在 → 修复: 使用DAQmx Channel Validator.vi预验证 Error -200284: Task specified is invalid or does not exist. → 原因: 通道已被其他任务占用 → 修复: 确保每次使用后调用 DAQmx Clear Task.vi |
4. 多设备管理
场景: 系统中有多个DAQ设备(Dev1, Dev2, ...)
策略:
|---------------------------------------------------------------------------------------------------------|
| 1. 使用DAQmx System Property Node枚举所有设备 2. 为每个设备创建独立的通道选择控件 3. 或通过设备名下拉框动态过滤通道列表 4. 避免硬编码设备名,使用配置文件或MAX别名 |
立即行动: 检查当前VI中的DAQmx物理通道控件,右键查看其数据类型是否为预期类型(DO/DI/AI/AO)。若不匹配,使用"Replace"功能更换为正确类型,或从DAQmx VI反向生成控件以确保类型一致。
