音频均衡器（EQ）实现：Peaking EQ 双二阶数字滤波器

概述

均衡器（Equalizer）是音频处理中最常用的工具之一，用于对不同频率区间的信号进行增益或衰减调整。本文介绍如何在 Qt/C++ 音频工具中，使用 Peaking EQ 双二阶（biquad）数字滤波器 直接在 PCM 浮点数据上实现 5 频段均衡器，完全绕过 FFmpeg 滤镜图，避免了滤镜解析的兼容性问题。

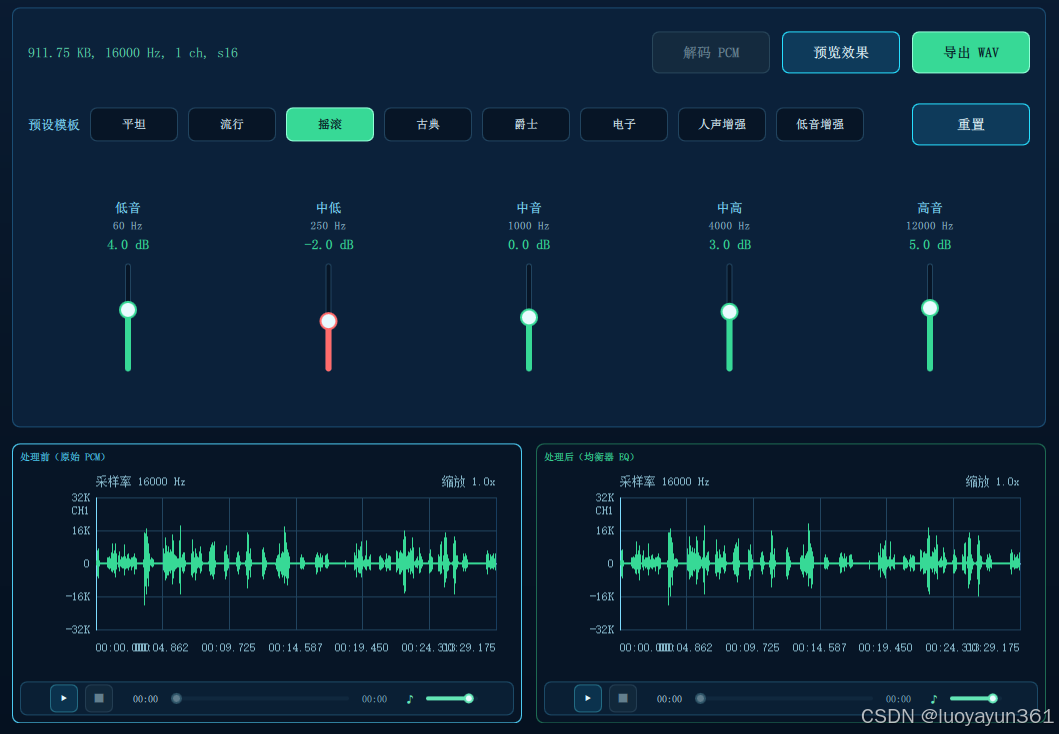

效果图：

技术选型

为什么不用 FFmpeg firequalizer？

最初方案是使用 FFmpeg 的 firequalizer 滤镜，但在实际开发中遇到了一系列问题：

avfilter_graph_parse_ptr 字符串解析器 按冒号 : 拆分滤镜参数，gain='f=60:g=0.0;f=250:g=3.0;...' 中的冒号被错误拆分
即使改用程序化 API（avfilter_graph_alloc_filter + av_opt_set），firequalizer 的 gain 参数在不同 FFmpeg 版本中行为不一致
最终决定彻底移除 FFmpeg 滤镜图，改用纯 C++ biquad 滤波器直接在 PCM 数据上处理

Peaking EQ Biquad 滤波器

采用 Robert Bristow-Johnson 的 Audio Cookbook 中的 Peaking EQ 公式：

A=10gainDb/40 A = 10^{\text{gainDb}/40} A=10gainDb/40

ω=2πf0/fs \omega = 2\pi f_0 / f_s ω=2πf0/fs

α=sin⁡(ω)/(2Q) \alpha = \sin(\omega) / (2Q) α=sin(ω)/(2Q)

滤波器系数：

分子	分母
b0=1+αAb_0 = 1 + \alpha Ab0=1+αA	a0=1+α/Aa_0 = 1 + \alpha / Aa0=1+α/A
b1=−2cos⁡(ω)b_1 = -2\cos(\omega)b1=−2cos(ω)	a1=−2cos⁡(ω)a_1 = -2\cos(\omega)a1=−2cos(ω)
b2=1−αAb_2 = 1 - \alpha Ab2=1−αA	a2=1−α/Aa_2 = 1 - \alpha / Aa2=1−α/A

差分方程：

y $n$ =b0x $n$ +b1x $n-1$ +b2x $n-2$ −a1y $n-1$ −a2y $n-2$ a0 y $n$ = \frac{b_0 x $n$ + b_1 x $n-1$ + b_2 x $n-2$ - a_1 y $n-1$ - a_2 y $n-2$ }{a_0} y $n$ =a0b0x $n$ +b1x $n-1$ +b2x $n-2$ −a1y $n-1$ −a2y $n-2$

整体架构

复制代码

┌─────────┐    ┌────────────┐    ┌─────────────┐    ┌────────────┐    ┌─────────┐
│ packed  │───>│ SwrContext │───>│ FLTP 浮点   │───>│ SwrContext │───>│ packed  │
│  PCM    │    │ (转FLTP)   │    │ biquad EQ   │    │ (转回packed)│   │  PCM    │
└─────────┘    └────────────┘    │ 级联处理    │    └────────────┘    └─────────┘
                                 └─────────────┘

处理流程：

格式转换：将输入 packed PCM 转为 FLTP 平面浮点格式
EQ 滤波：直接在 FLTP 浮点数据上逐频段应用 biquad 滤波器
安全防护：清洗 NaN/Inf，防止数值发散
格式还原：将处理后的 FLTP 转回原始 packed 格式

关键代码

5 频段参数定义

qml 复制代码

// EqPage.qml - 频段参数列表
property ListModel bands: ListModel {
    ListElement { frequency: 60;    gain: 0.0; width: 1.0 }   // 低音（Bass）
    ListElement { frequency: 250;   gain: 0.0; width: 1.0 }   // 中低（Low Mid）
    ListElement { frequency: 1000;  gain: 0.0; width: 1.0 }   // 中音（Mid）
    ListElement { frequency: 4000;  gain: 0.0; width: 1.0 }   // 中高（High Mid）
    ListElement { frequency: 12000; gain: 0.0; width: 1.0 }   // 高音（Treble）
}

Packed PCM → FLTP 格式转换

cpp 复制代码

// Step 1: 准备 SwrContext（packed → FLTP）
SwrContext *swrIn = nullptr;
int ret = swr_alloc_set_opts2(&swrIn,
                               &layout, AV_SAMPLE_FMT_FLTP, sampleRate,
                               &layout, sampleSpec.format, sampleRate,
                               0, nullptr);
swr_init(swrIn);

// Step 2: 执行格式转换
const int convertedIn = swr_convert(swrIn, fltpPlanes,
                                     static_cast<int>(inputFrameCount),
                                     inData, static_cast<int>(inputFrameCount));

Peaking EQ Biquad 核心实现

cpp 复制代码

// Step 3: 直接在 FLTP 浮点数据上应用 Peaking EQ 双二阶滤波器
for (int b = 0; b < bands.size(); ++b) {
    const double frequency = band.value("frequency").toDouble();
    const double gainDb = qBound(-24.0, band.value("gain").toDouble(), 24.0);
    const double Q = qMax(0.1, band.value("width", 1.0).toDouble());

    // ★ 关键：奈奎斯特频率保护
    // biquad 滤波器要求中心频率 < sampleRate/2，否则系数发散
    const double nyquist = sampleRate / 2.0;
    if (frequency <= 0.0 || frequency >= nyquist || qFuzzyIsNull(gainDb))
        continue;

    // 计算 biquad 系数（Audio Cookbook）
    const double A = std::pow(10.0, gainDb / 40.0);
    const double omega = 2.0 * M_PI * frequency / sampleRate;
    const double alpha = std::sin(omega) / (2.0 * Q);

    const double a0 =  1.0 + alpha / A;
    const double a1 = -2.0 * std::cos(omega);
    const double a2 =  1.0 - alpha / A;
    const double b0 =  1.0 + alpha * A;
    const double b1 = -2.0 * std::cos(omega);
    const double b2 =  1.0 - alpha * A;

    // 归一化系数
    const double nb0 = b0 / a0, nb1 = b1 / a0, nb2 = b2 / a0;
    const double na1 = a1 / a0, na2 = a2 / a0;

    // 对每个声道独立应用 Direct Form I 滤波
    for (int ch = 0; ch < channels; ++ch) {
        float *data = reinterpret_cast<float *>(fltpPlanes[ch]);
        double x1 = 0.0, x2 = 0.0, y1 = 0.0, y2 = 0.0;
        for (int n = 0; n < convertedIn; ++n) {
            const double x0 = static_cast<double>(data[n]);
            double y0 = nb0 * x0 + nb1 * x1 + nb2 * x2
                      - na1 * y1 - na2 * y2;
            // NaN/Inf 保护：若滤波器发散则重置为原始输入
            if (std::isnan(y0) || std::isinf(y0))
                y0 = x0;
            // 防止级联滤波导致数值溢出
            y0 = qBound(-2.0, y0, 2.0);
            data[n] = static_cast<float>(y0);
            // 更新延迟线
            x2 = x1; x1 = x0;
            y2 = y1; y1 = y0;
        }
    }
}

数值安全防护

cpp 复制代码

// Step 3.5: 清洗 FLTP 数据，确保无 NaN/Inf（防止 resampler 失败）
for (int ch = 0; ch < channels; ++ch) {
    float *data = reinterpret_cast<float *>(fltpPlanes[ch]);
    for (int n = 0; n < convertedIn; ++n) {
        if (std::isnan(data[n]) || std::isinf(data[n]))
            data[n] = 0.0f;
    }
}

开发踩坑记录

踩坑一：firequalizer 滤镜图解析失败

FFmpeg 的 avfilter_graph_parse_ptr 按冒号拆分参数，gain 字符串内部的冒号被误认为参数分隔符：

复制代码

firequalizer=gain='f=60:g=0.0;f=250:g=3.0;...'
                                ^ 这里的冒号被当成参数分隔符

教训：对于包含复杂参数的 FFmpeg 滤镜，优先考虑程序化构建或直接数值计算。

踩坑二：超奈奎斯特频率导致输出畸变

当音频采样率为 16000 Hz 时，奈奎斯特频率为 8000 Hz。EQ 的高频段（12000 Hz）超过了奈奎斯特频率，biquad 滤波器系数发散（绝对值 > 1），输出指数级增长并被钳位为方波畸变。

解决方案：添加频率上限检查，自动跳过超出奈奎斯特频率的频段：

cpp 复制代码

const double nyquist = sampleRate / 2.0;
if (frequency <= 0.0 || frequency >= nyquist || qFuzzyIsNull(gainDb))
    continue;  // 跳过无效频段

踩坑三：级联滤波的数值累积

5 个频段依次滤波时，前一级的数值误差会被后续级放大。需要同时采取：

系数安全检查：跳过 NaN/Inf 系数
输出值钳位 ：qBound(-2.0, y0, 2.0) 防止级联溢出
最终 NaN 清洗：确保输出数据干净

预设模板

项目内置 5 种经典预设，涵盖常见音频风格需求：

预设名称	60Hz	250Hz	1kHz	4kHz	12kHz	适用场景
平坦	0 dB	0 dB	0 dB	0 dB	0 dB	参考基准
流行	+2 dB	+1 dB	+3 dB	+2 dB	+1 dB	增强中高频，人声清晰
摇滚	+5 dB	+3 dB	-1 dB	+3 dB	+5 dB	增强低频和高频
古典	-1 dB	+1 dB	+2 dB	+1 dB	+1 dB	增强动态范围
爵士	+2 dB	+3 dB	+1 dB	+2 dB	+3 dB	温暖饱满

总结

相比 FFmpeg firequalizer 滤镜方案，纯 C++ biquad 滤波器实现具有以下优势：

对比维度	firequalizer 滤镜	Peaking EQ biquad
兼容性	依赖 FFmpeg 版本	纯数学计算，无依赖
数值稳定性	由滤镜内部处理	完全可控，含防护机制
性能	滤镜图开销	直接内存操作，更高效
灵活性	受限于滤镜参数	完全自由定制
可调试性	黑盒	每一步都可追踪
