短文标题：595级联+动态扫描：3个IO驱动多位数码管

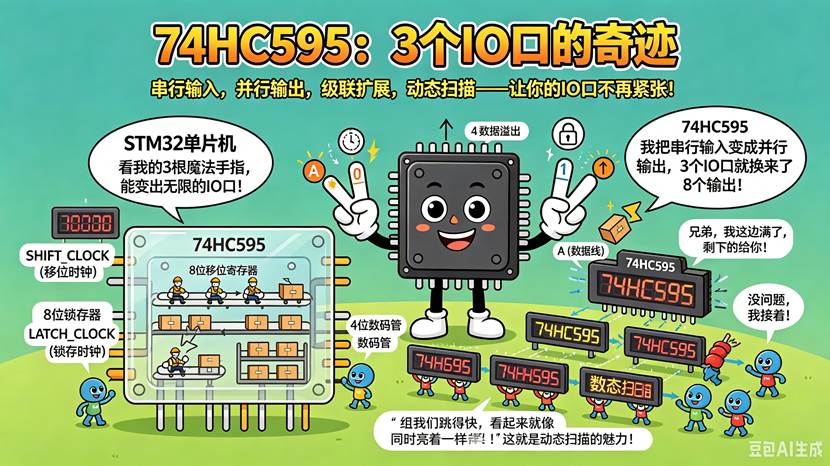

你有没有想过一个问题：4位数码管需要32个IO，STM32哪来这么多引脚？74HC595级联 + 动态扫描 = 3个IO搞定。74HC595：串行输入，并行输出74HC595内部有8位移位寄存器 + 8位锁存器。只需3个IO：
- A（数据线）：送每一位
- SHIFT_CLOCK（移位时钟）：上升沿移入数据
- LATCH_CLOCK（锁存时钟）：上升沿锁存输出
送完8个bit后LATCH，8个输出引脚同时更新。3个IO换8个输出，净赚5个。菊花链级联：从8个到无限个，SQH（串行输出）是移位寄存器的"溢出端"，接到下一片595的A引脚。送16个bit：前8个存第一片，后8个从SQH流到第二片。一个LATCH，两片同时输出------16个输出。N片级联，3个IO，8N个输出。
**动态扫描：4位数码管只用12个IO，**4位数码管实际连接：8根段选线（所有位共用）+4根位选线 = 12个IO。工作方式：第1位显示数字→延时几毫秒→第2位显示数字→延时几毫秒→......循环。频率>50Hz，人眼视觉暂留认为"同时亮"。

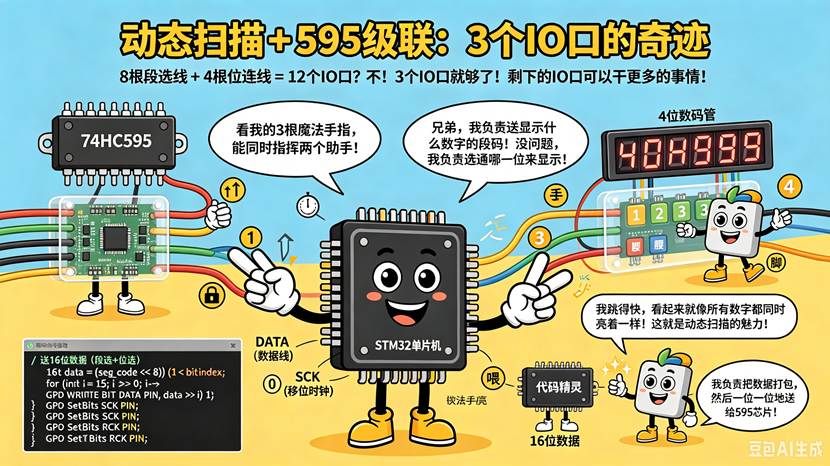

组合方案：595级联 + 动态扫描
- 一片595驱动8根段选线
- 另一片595驱动4根位选线（只用4个输出）
- 2片595级联，3个IO搞定4位数码管
省下29个IO干别的事。驱动代码核心
// 送16位数据（段选+位选）
uint16_t data = (seg_code << 8) | (1 << bit_index);
for (int i = 15; i >= 0; i--) {
GPIO_WriteBit(DATA_PIN, (data >> i) & 1);
GPIO_SetBits(SCK_PIN);
GPIO_ResetBits(SCK_PIN);
}
GPIO_SetBits(RCK_PIN);
GPIO_ResetBits(RCK_PIN);

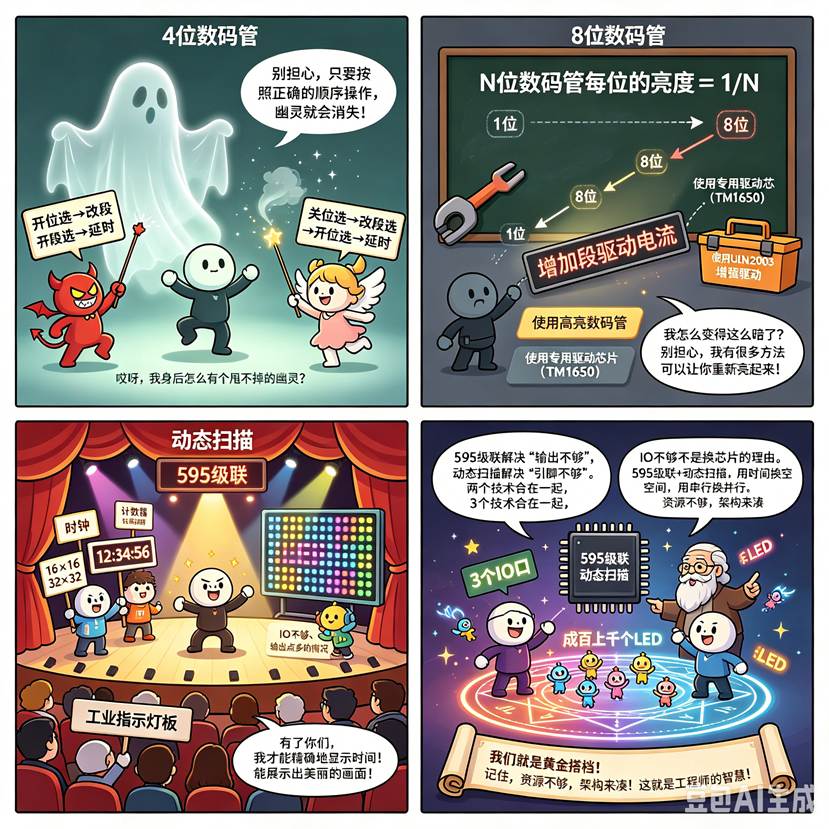

常见问题，鬼影（残影） ：改段选时旧位选未关。正确顺序：关位选→改段选→开位选→延时 。亮度不足 ：N位数码管每位的亮度 = 1/N。位数越多越暗，需增加段驱动电流或使用高亮数码管。使用专用驱动芯片（TM1650）或ULN2003增强驱动。应用场景
- 多位数码管显示（时钟、计数器）
- LED点阵屏（16×16、32×32）
- 工业指示灯板
- 任何IO不够、输出点多的情况
这个故事的启示， 595级联解决"输出不够"，动态扫描解决"引脚不够"。两个技术合在一起，3个IO能驱动成百上千个LED。写在最后， IO不够不是换芯片的理由。595级联+动态扫描，用时间换空间，用串行换并行。资源不够，架构来凑。
（本文灵感源于于振南《新概念ARM32单片机》教程第3.7节、第3.8节、第3.9节。）
