大牛直播SDK（SmartMediaKit）Linux平台多路RTSP转RTMP推送模块集成说明（arm64架构）

1. 前言

在安防监控、边缘网关、园区视频汇聚、工业视觉、无人值守站点、机器人、车载终端和云端视频接入等场景中，现场摄像头或 NVR 通常通过 RTSP 输出视频流，而上级平台、云直播平台、视频中台或 Web 播放链路往往更倾向于 RTMP 输入。

这就带来一个非常典型的工程需求：在 Linux arm64/aarch64 设备上部署一个轻量级转发模块，将多路 RTSP 摄像头流统一接入，然后按通道转推为 RTMP，同时支持本地录像、定时截图、下载速度监控和异常状态管理。

大牛直播SDK（SmartMediaKit）Linux arm64 版 relaydemo 展示的就是这样一套多路流媒体转发链路。它同时使用 SmartPlayer 拉流模块和 SmartPublisher 推流模块：

• SmartPlayer 负责 RTSP/RTMP 拉流、PullStream 压缩包回调、录像、截图和下载速度事件；
• SmartPublisher 负责接收外部编码音视频数据，并推送到 RTMP Server；
• SmartLog 负责 SDK 日志输出；
• RelaySDKWrapper 负责将拉流、推流、录像等能力封装成单路 relay 对象；
• 主程序通过配置数组组织多路任务。

本文结合 Linux arm64 版本的 relaydemo，系统说明多路 RTSP 转 RTMP 推送模块的集成方式。

---

2. 模块定位

relaydemo 并不是一个单纯的播放器 Demo，也不是普通的 RTMP 推流 Demo，而是一个典型的 拉流转推模块。

它的核心价值在于：

RTSP/RTMP 源流
    |
SmartPlayer 拉流
    |
PullStream 获取压缩音视频包
    |
RelaySDKWrapper 回调桥接
    |
SmartPublisher 外部编码数据输入
    |
RTMP 推送到平台

与"拉流解码 -> 重新编码 -> 推流"的转码方案不同，relaydemo 的常规转推链路主要处理压缩后的音视频包。视频数据可以不经过解码和重编码，直接通过 PostVideoEncodedDataV2() 投递给 SmartPublisher，再由 SmartPublisher 完成 RTMP 推送。

这种方式有几个明显优势：

• 不做视频二次编码，CPU 占用更低；
• 保留源流画质，避免二次编码损失；
• 链路更短，转推延迟更可控；
• 更适合 ARM 边缘设备上的多路并发；
• 同一路 SmartPlayer handle 还可以旁路做录像和截图；
• 适合构建轻量级视频协议转换网关。

---

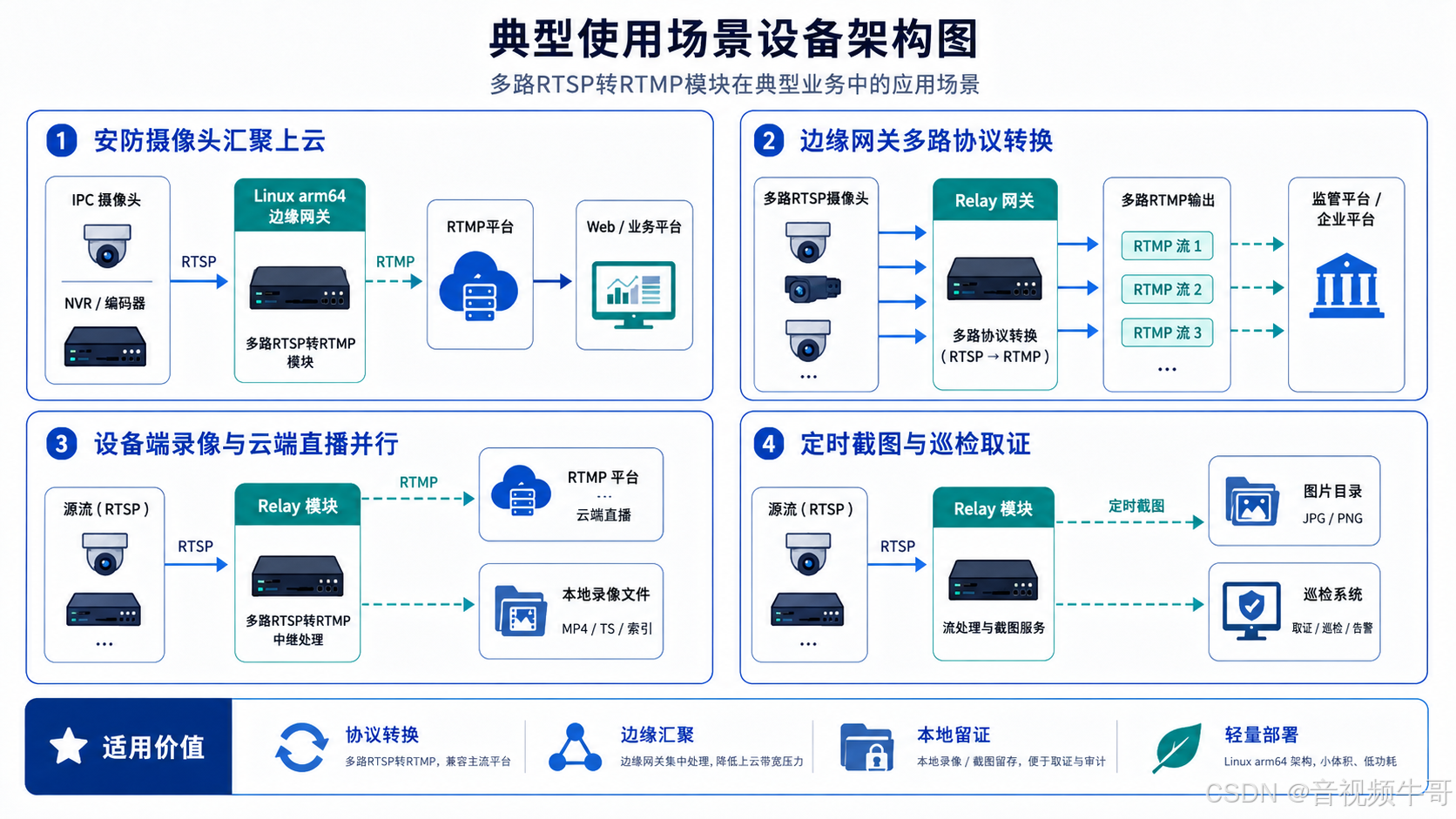

3. 典型使用场景

3.1 安防摄像头 RTSP 汇聚上云

在安防和视频监控项目中，IPC、NVR 或国标网关常以 RTSP 形式提供视频流，而云直播平台、视频中台、Web 播放系统或业务调度平台常要求 RTMP 输入。

此时可将 relaydemo 改造成边缘转发网关：

IPC / NVR / RTSP 摄像头
    |
Linux arm64 边缘网关
    |
多路 RTSP 转 RTMP
    |
云直播平台 / 企业视频平台 / 调度平台

适合小区、园区、工地、门店、仓储、厂区、校园等多摄像头汇聚上云场景。

3.2 边缘网关多路协议转换

在很多项目中，边缘网关既要接入局域网摄像头，又要把部分关键通道转推到上级平台。SmartMediaKit relay 模块采用多实例 handle 方式，每一路独立拉流、独立推流、独立录像，适合构建轻量级协议转换网关。

典型场景包括：

• 工业边缘盒子接入多路 IPC；
• 机器人多摄像头回传；
• 车载或移动布控设备转发；
• 无人值守站点远程视频接入；
• 内网 RTSP 流转为公网 RTMP 流。

3.3 设备端录像与云端直播并行

很多项目不仅要将视频推送到平台，还要在设备侧本地留档。relaydemo 支持按通道开启录像能力：

同一路拉流 handle
    |
    |-- PullStream 压缩包转 RTMP
    |-- SmartPlayer 本地录像

这种方式适合：

• 关键通道本地备份；
• 弱网环境下本地补录；
• 告警场景留证；
• 现场故障复盘；
• 设备端长期录像和云端实时观看并存。

3.4 定时截图与巡检取证

对于部分场景，业务并不需要持续录像，只需要定时生成图片用于巡检、取证或状态记录。relaydemo 支持通过 SmartPlayer 播放链路定时截图。

适合：

• 巡检画面定时抓拍；
• 远程值守状态留存；
• AI 轻量分析前置截图；
• 设备异常时取证；
• 低频预览类业务。

3.5 RTSP/RTMP 源统一接入

relaydemo 中的 pull_url_ 既可以是 RTSP，也可以是 RTMP。这意味着业务侧可以将不同来源统一纳入同一套 relay 逻辑：

• IPC RTSP；
• NVR RTSP；
• 边缘流媒体 RTSP；
• 第三方 RTSP 服务；
• 已有 RTMP 流；
• 本地轻量级 RTSP 服务输出的流。

---

4. SmartMediaKit 技术优势

4.1 SmartPlayer 与 SmartPublisher 协同

relay 模块同时使用 SmartPlayer 和 SmartPublisher：

模块	作用
libSmartPlayerSDK.so	负责 RTSP/RTMP 拉流、PullStream 压缩包回调、录像、截图、下载速度事件
libSmartPublisherSDK.so	负责接收外部编码数据并推送 RTMP
libSmartLog.so	负责 SDK 日志输出

业务侧无需自行实现 RTSP 拉流、RTMP 推流、码流封装、录像封装和截图逻辑，只需要按 SDK 生命周期组织通道即可。

4.2 不重编码转推

relay 的关键设计是"压缩包转发"。视频回调中收到的压缩视频包通过以下接口投递给推流端：

push_api_->PostVideoEncodedDataV2(push_handle,
                                  video_codec_id,
                                  data,
                                  size,
                                  info->is_key_frame_,
                                  info->timestamp_,
                                  info->presentation_timestamp_);

音频回调中收到的压缩音频包通过以下接口投递：

push_api_->PostAudioEncodedData(push_handle,
                                audio_codec_id,
                                data,
                                size,
                                info->is_key_frame_,
                                info->timestamp_,
                                info->parameter_info_,
                                info->parameter_info_size_);

这种方式保留源流编码数据，减少 CPU 开销，降低画质损失，也更适合多路并发转推。

4.3 多路实例模型清晰

Demo 使用 RelayConfigItem 描述每一路任务：

struct RelayConfigItem {
    const char* pull_url_;
    bool is_push_rtmp_;
    bool is_recorder_;
    bool is_capture_image_;
};

每一路可以独立配置：

• 拉流 URL；
• 是否转推 RTMP；
• 是否本地录像；
• 是否定时截图；
• 是否转发视频；
• 是否转发音频；
• 录像目录；
• 录像文件大小；
• 文件名前缀；
• 是否追加日期和时间。

这类配置模型非常适合后续改造成 JSON、数据库或平台下发的通道配置。

4.4 RTSP 兼容性和网络可观测性

拉流 handle 打开时，Demo 默认设置：

sdk_api_->SetBuffer(handle, buffer);
sdk_api_->SetRtspAutoSwitchTcpUdp(handle, 1);
sdk_api_->SetReportDownloadSpeed(handle, 1, 3);

其中：

• SetBuffer() 用于设置拉流缓冲；
• SetRtspAutoSwitchTcpUdp() 用于 RTSP TCP/UDP 自动切换；
• SetReportDownloadSpeed() 用于定时上报下载速度。

这对不同品牌 IPC、NVR、RTSP Server 的兼容性和生产运维都很重要。

4.5 录像和截图能力内建

SmartPlayer SDK 本身提供录像和截图能力。relay 模块可在转推链路之外，直接对同一路源流进行录像或截图：

• StartRecorder() / StopRecorder()；
• SetRecorderDirectory()；
• SetRecorderFileMaxSize()；
• SetRecorderFileNameRuler()；
• SetRecorderAudioTranscodeAAC()；
• CaptureImage()。

业务侧无需额外集成 MP4 封装或图片编码模块。

---

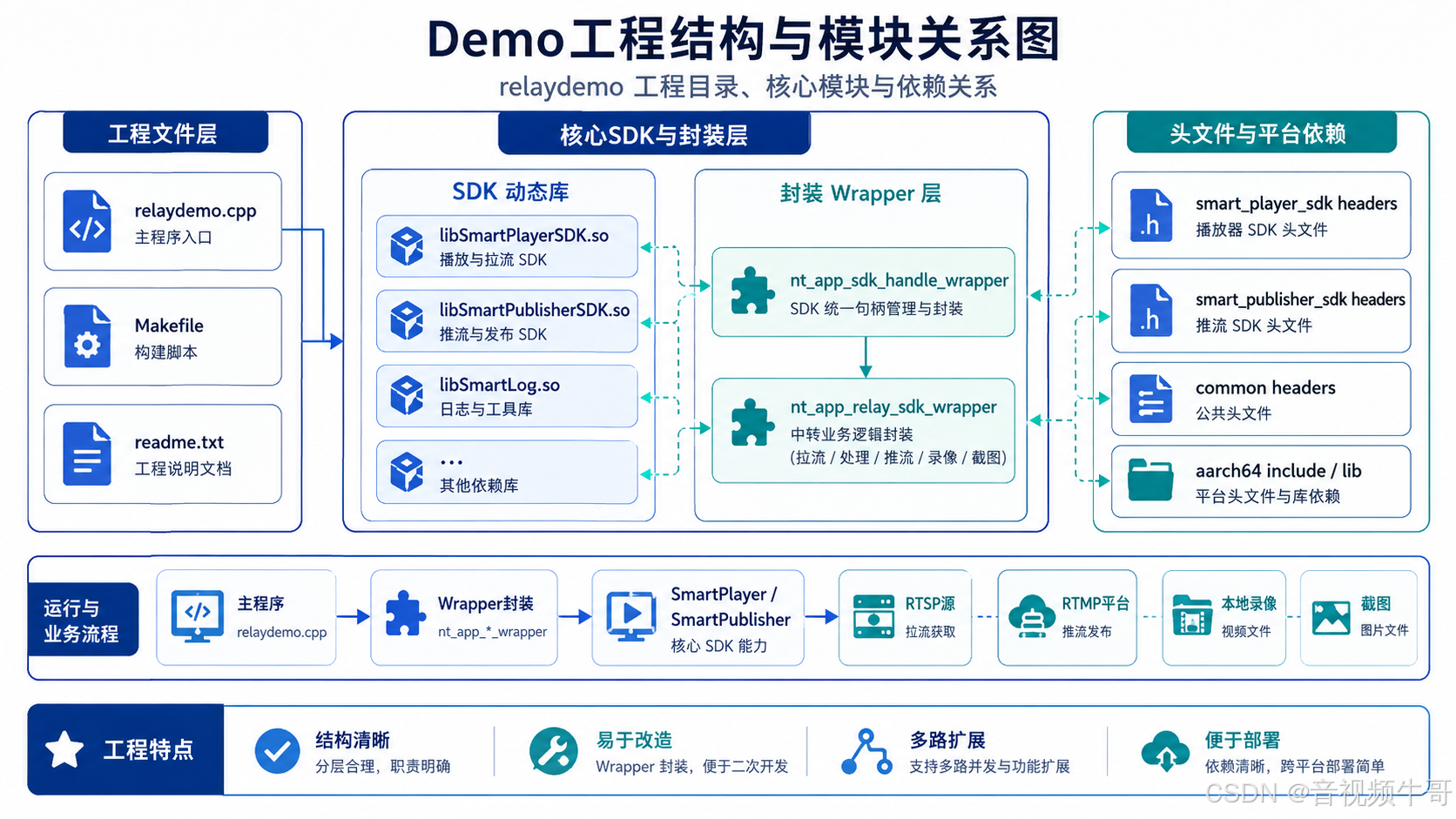

5. Demo 工程结构说明

relaydemo 目录结构如下：

relaydemo/
├── relaydemo.cpp
├── Makefile
├── readme.txt
├── libSmartPlayerSDK.so
├── libSmartPublisherSDK.so
├── libSmartLog.so
├── nt_smart_sdk/
│   └── linux/include/
│       ├── common/
│       ├── smart_player_sdk/
│       │   ├── nt_linux_smart_player_sdk.h
│       │   └── smart_player_define.h
│       └── smart_publisher_sdk/
│           ├── nt_linux_smart_publisher_sdk.h
│           └── nt_smart_publisher_define.h
├── nt_smart_sdk_wrapper/
│   ├── nt_app_sdk_handle_wrapper.h
│   ├── nt_app_sdk_handle_wrapper.cpp
│   ├── nt_app_relay_sdk_wrapper.h
│   └── nt_app_relay_sdk_wrapper.cpp
└── aarch64/
    ├── include/X11/
    └── lib/

关键文件说明：

|----------------------------------|----------------------------------------------|
| 文件 | 说明 |
| relaydemo.cpp | Demo 主程序，包含任务配置、SDK 初始化、多路任务启动/停止、定时截图 |
| nt_app_sdk_handle_wrapper.* | SmartPlayer / SmartPublisher handle 的 C++ 封装 |
| nt_app_relay_sdk_wrapper.* | 单路 relay 封装，负责拉流、转推、录像和回调桥接 |
| nt_linux_smart_player_sdk.h | SmartPlayer 拉流、PullStream、录像、截图接口定义 |
| nt_linux_smart_publisher_sdk.h | SmartPublisher 外部编码数据输入和 RTMP 推流接口定义 |
| smart_player_define.h | 拉流事件、PullStream 回调结构、录像规则等定义 |
| nt_smart_publisher_define.h | 发布模块的视频/音频源类型、事件和编码数据输入定义 |
| Makefile | arm64 本地编译和 x86_64 交叉编译配置 |
| readme.txt | Demo 运行说明 |

从工程组织看，Demo 将 SDK 原始 C 接口封装成 C++ wrapper，业务主程序只需要关注多路配置、任务启动、主循环和退出释放。

---

6. 环境要求与编译运行

6.1 环境要求

|---------|-------------------------------------------------------------------|
| 项目 | 要求 |
| CPU 架构 | arm64 / aarch64 |
| 操作系统 | Linux |
| 编译器 | gcc / g++ |
| 图形相关 | Makefile 链接 X11，截图/播放相关能力依赖对应环境 |
| 基础库 | glib-2.0、gio-2.0、pthread、libstdc++、glibc |
| SDK 动态库 | libSmartPlayerSDK.so、libSmartPublisherSDK.so、libSmartLog.so |

上线前建议检查：

ldd ./SmartStreamRelayDemo
ldd ./libSmartPlayerSDK.so
ldd ./libSmartPublisherSDK.so
ldd ./libSmartLog.so

重点确认不存在：

not found

如果存在依赖缺失，需要检查 SDK 动态库路径、系统运行库、glib/gio、X11、libstdc++ 和 glibc 版本。

6.2 Makefile 链接项

Demo 的 Makefile 主要链接以下库：

NT_LINK_LIBS = -L. -lSmartPlayerSDK -L. -lSmartPublisherSDK -L. -lSmartLog
NT_LINK_LIBS += -lX11 -lglib-2.0 -lgio-2.0

默认交叉编译配置：

NT_ARCH = aarch64
NT_CROSS_COMPILE_PREFIX = aarch64-linux-gnu-
NT_ENABLE_EXTERNAL_LIB = yes
NT_EXTERNAL_LIB_PATH = ./aarch64

6.3 arm64 设备本地编译

如果直接在 ARM Linux 设备上编译：

cd relaydemo
make NT_ENABLE_EXTERNAL_LIB=no NT_CROSS_COMPILE_PREFIX=

参数说明：

|-----------------------------|-----------------------|
| 参数 | 说明 |
| NT_ENABLE_EXTERNAL_LIB=no | 使用目标系统已安装的依赖库 |
| NT_CROSS_COMPILE_PREFIX= | 置空后使用目标机本地 gcc/g++ 编译 |

6.4 x86_64 主机交叉编译

如果在 x86_64 Linux 主机上交叉编译：

cd relaydemo
make

需要提前安装：

aarch64-linux-gnu-gcc
aarch64-linux-gnu-g++

6.5 运行 Demo

编译产物为：

SmartStreamRelayDemo

前台运行：

./SmartStreamRelayDemo

后台运行：

nohup ./SmartStreamRelayDemo >/dev/null 2>&1 &

正常终止后台进程：

kill -s SIGINT <pid>

Demo 中注册了 SIGINT 处理函数，收到信号后会设置退出标记，主循环退出后停止截图、转推和录像任务，并释放 SDK 资源。

6.6 运行前目录准备

Demo 默认录像目录和截图目录为：

const char* rec_dir = "./testrec";
const char* capture_image_dir = "./testcapture";

运行前建议创建目录：

mkdir -p testrec testcapture
chmod 755 testrec testcapture

如果录像或截图失败，优先检查目录是否存在、路径是否正确、运行用户是否具备写权限。

---

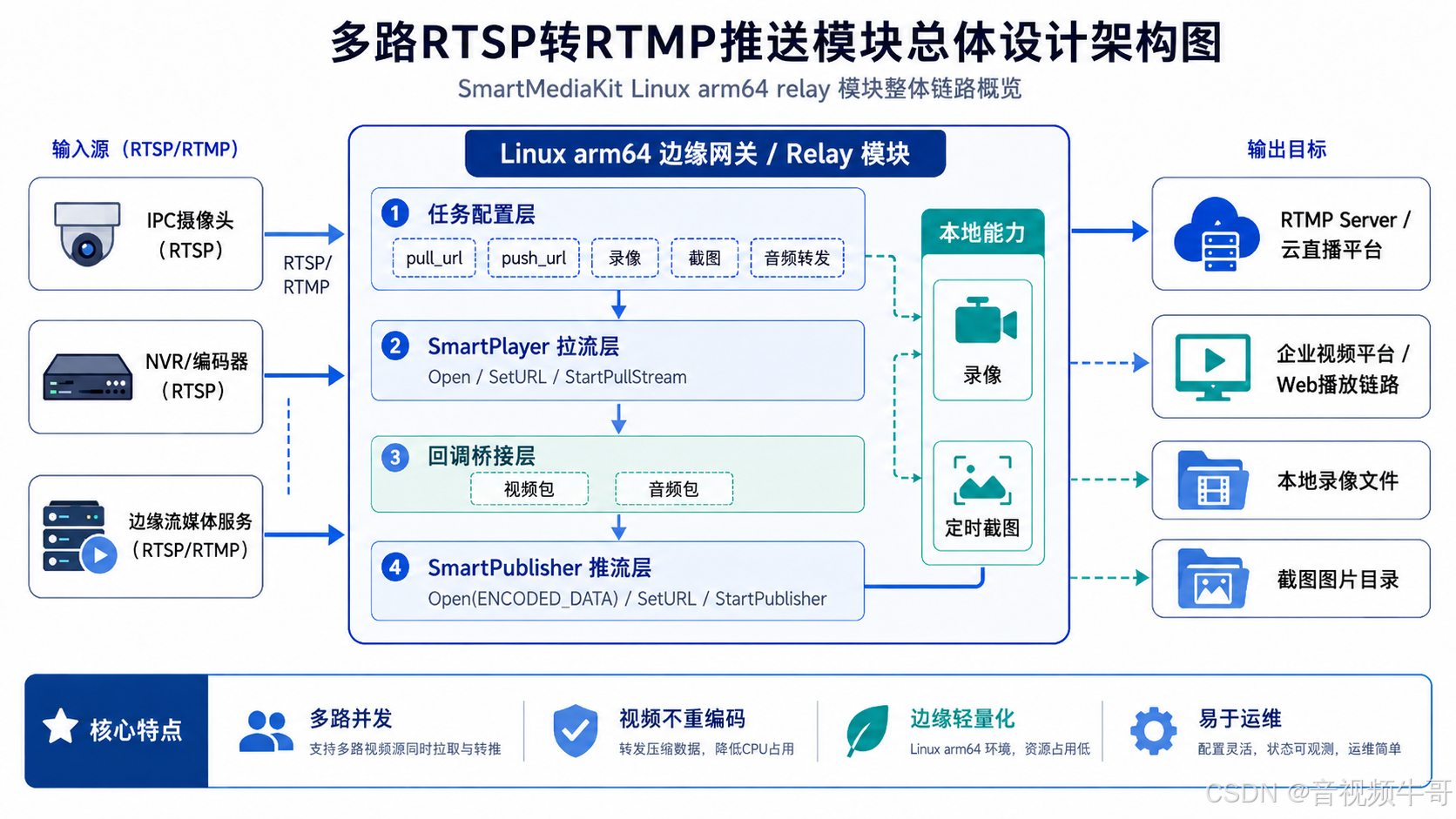

7. 整体集成架构

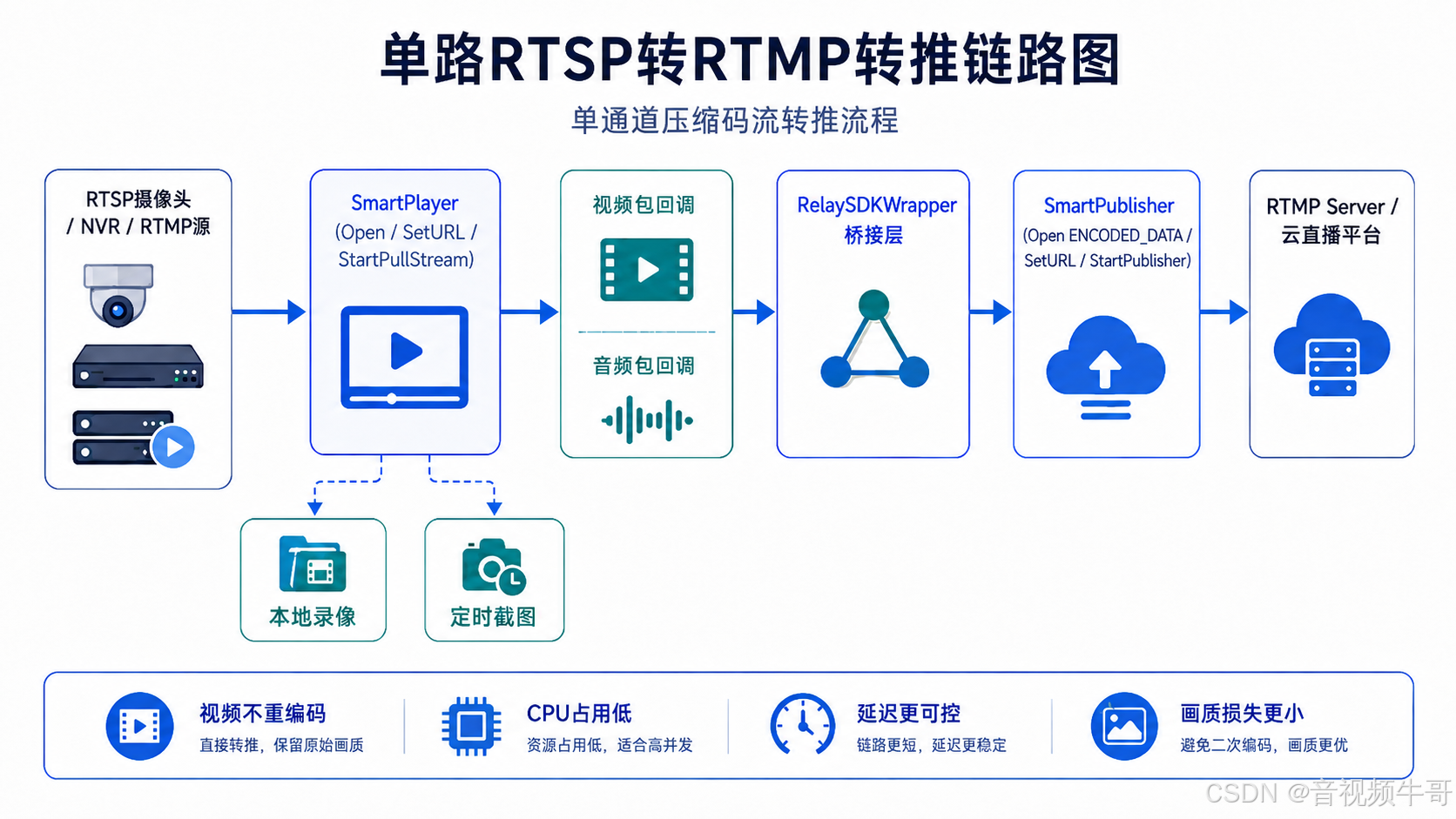

7.1 单路转推链路

单路 RTSP 转 RTMP 的核心链路如下：

RTSP / RTMP 源
    |
SmartPlayer Open + SetURL
    |
StartPullStream()
    |
压缩视频包 / 压缩音频包回调
    |
RelaySDKWrapper
    |
PostVideoEncodedDataV2()
PostAudioEncodedData()
    |
SmartPublisher
    |
StartPublisher()
    |
RTMP Server / 云直播平台 / 企业视频平台

在这个链路中，SmartPlayer 不负责显示画面，主要用于拉流和输出压缩码流；SmartPublisher 不采集摄像头或麦克风，而是以外部编码数据模式接收码流并推送 RTMP。

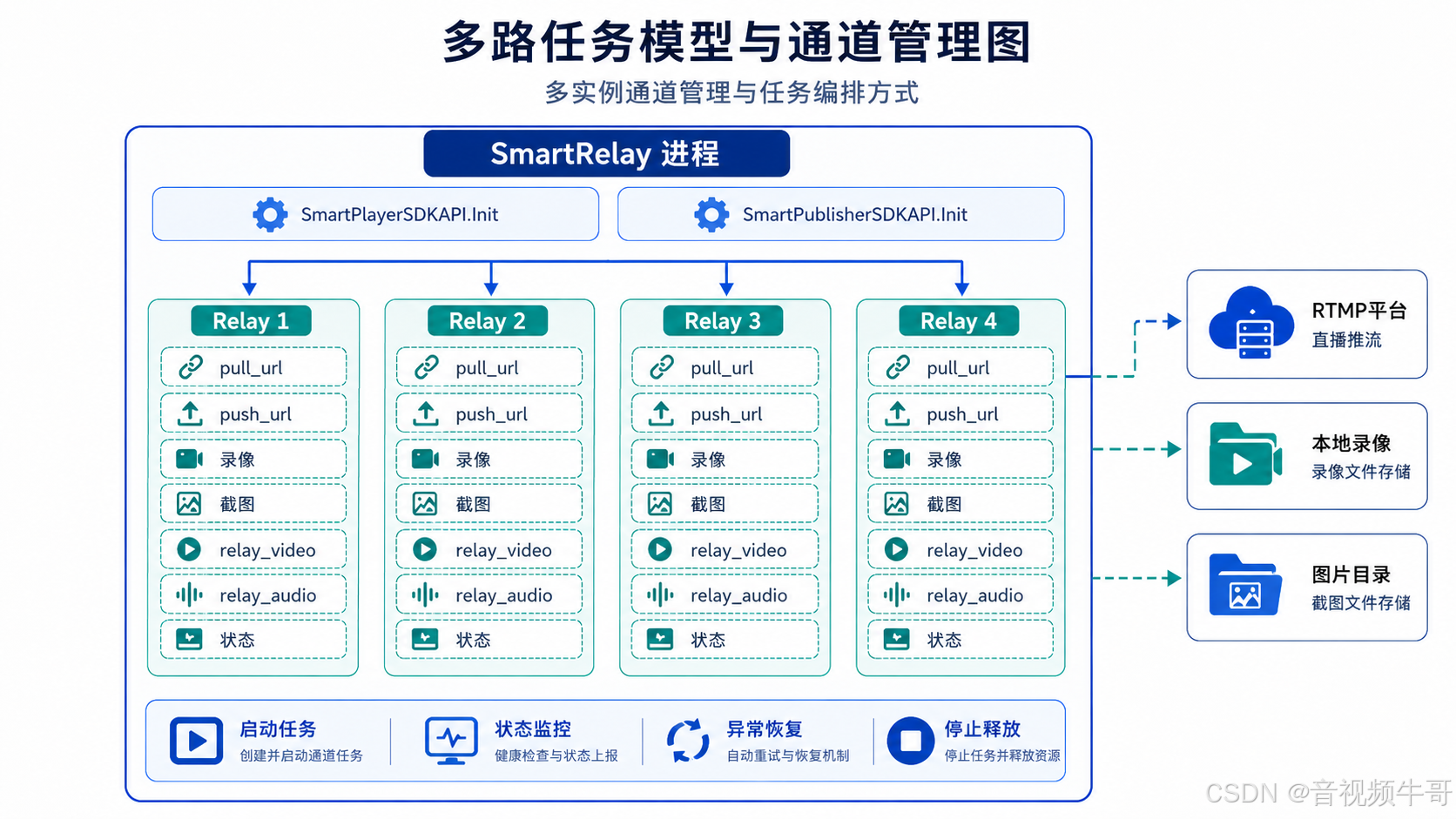

7.2 多路任务模型

多路任务可以抽象为：

进程
  |
  |-- SmartPlayerSDKAPI.Init()
  |-- NT_SmartPublisherSDKAPI.Init()
  |
  |-- Relay 1: rtsp://camera-1 -> rtmp://server/live/stream1
  |-- Relay 2: rtsp://camera-2 -> rtmp://server/live/stream2
  |-- Relay 3: rtsp://camera-3 -> recorder only
  |-- Relay 4: rtsp://camera-4 -> capture image only
  |
  |-- SIGINT / 服务停止
  |
  |-- StopPublisher / StopPullStream / StopRecorder / StopPlay
  |-- Publisher.UnInit()
  |-- Player.UnInit()

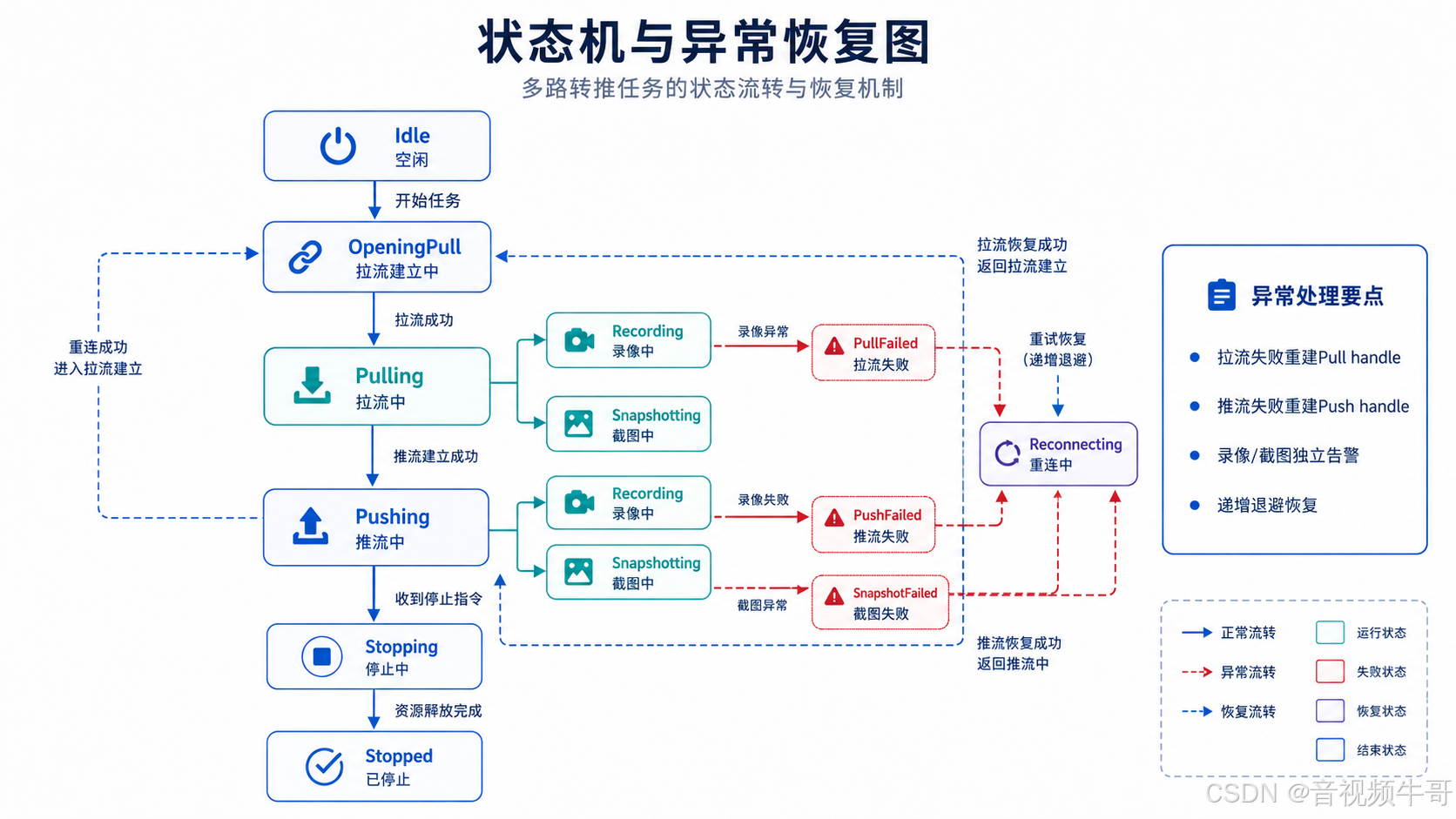

每一路 relay 都应具备独立状态、独立 URL、独立录像配置和独立异常处理。

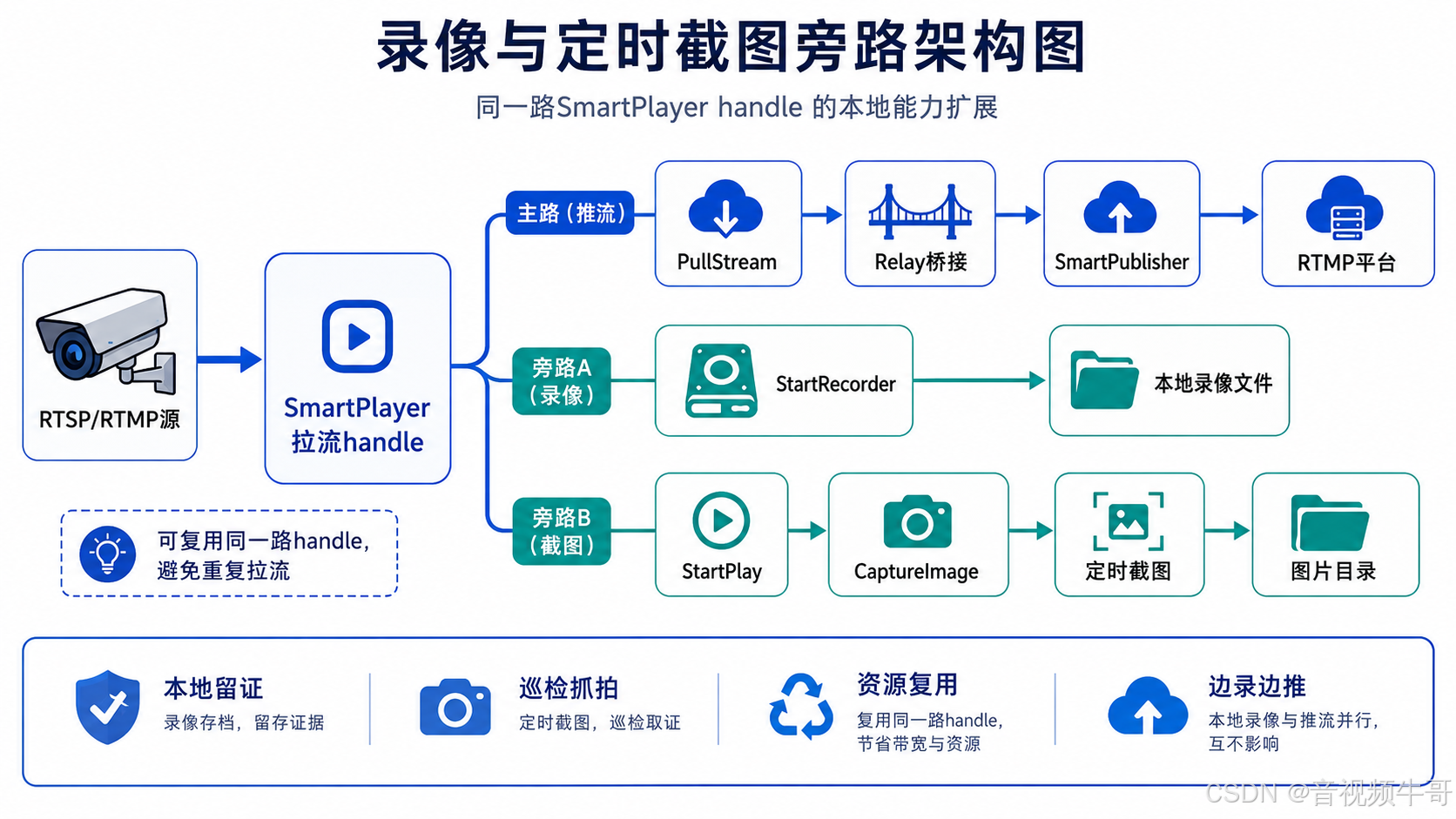

7.3 录像与截图旁路

同一路 SmartPlayer handle 可以用于不同旁路能力：

同一路 SmartPlayer pull handle
    |
    |-- StartPullStream()             压缩包转 RTMP
    |-- StartRecorder()               本地录像
    |-- StartPlay() + CaptureImage()  定时截图

Demo 在截图场景下会先创建一个 PullStreamSDKHandleWrapper 并 StartPlay()，如果该路同时需要转推或录像，会通过 AttachPullHandle() 复用该 handle，避免同一路源重复拉流。

---

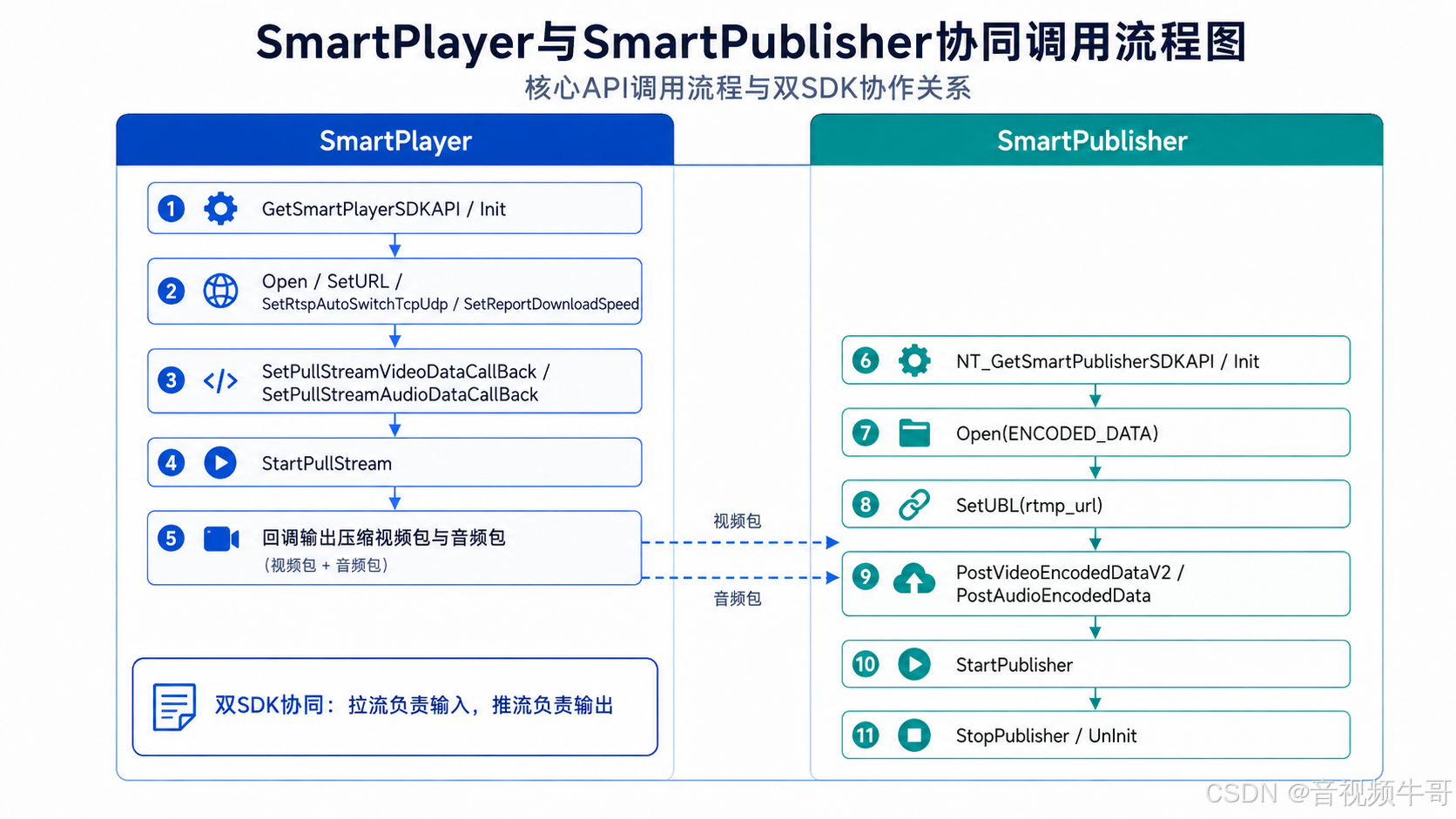

8. 核心 API 集中说明

为了避免接口分散，本节按集成流程集中说明主要 API。

8.1 日志和 SDK 初始化

SmartLogAPI log_api;
memset(&log_api, 0, sizeof(log_api));
GetSmartLogAPI(&log_api);

log_api.SetLevel(SL_INFO_LEVEL);
log_api.SetPath((NT_PVOID)"./");

初始化 Player 和 Publisher：

SmartPlayerSDKAPI pull_api;
NT_SmartPublisherSDKAPI push_api;

memset(&pull_api, 0, sizeof(pull_api));
GetSmartPlayerSDKAPI(&pull_api);

if (NT_ERC_OK != pull_api.Init(0, nullptr)) {
    fprintf(stderr, "pull_api.Init failed!\n");
    return false;
}

memset(&push_api, 0, sizeof(push_api));
NT_GetSmartPublisherSDKAPI(&push_api);

if (NT_ERC_OK != push_api.Init(0, nullptr)) {
    pull_api.UnInit();
    fprintf(stderr, "push_api.Init failed!\n");
    return false;
}

需要注意：

• Player SDK 和 Publisher SDK 都需要初始化；
• 如果 Publisher 初始化失败，应释放已经初始化成功的 Player；
• 进程退出时建议先停止所有任务，再 push_api.UnInit()，最后 pull_api.UnInit()。

8.2 打开拉流 handle

PullStreamSDKHandleWrapper::Open() 的核心流程：

NT_HANDLE handle = nullptr;

sdk_api_->Open(&handle, 0, nullptr);

sdk_api_->SetEventCallBack(handle, this, OnSDKEvent);
sdk_api_->SetBuffer(handle, buffer);
sdk_api_->SetRtspAutoSwitchTcpUdp(handle, 1);
sdk_api_->SetReportDownloadSpeed(handle, 1, 3);

sdk_api_->SetURL(handle, url.c_str());

说明：

|-----------------------------|----------------------|
| 接口 | 说明 |
| Open() | 创建 SmartPlayer 实例 |
| SetEventCallBack() | 注册事件回调 |
| SetBuffer() | 设置缓冲，Demo 默认传 0 |
| SetRtspAutoSwitchTcpUdp() | 开启 RTSP TCP/UDP 自动切换 |
| SetReportDownloadSpeed() | 每 3 秒上报下载速度 |
| SetURL() | 设置 RTSP/RTMP 源地址 |

8.3 启动 PullStream

转推链路通过 PullStream 获取压缩音视频数据：

pull_api_->SetPullStreamVideoDataCallBack(handle,
                                          this,
                                          OnPullVideoData);

pull_api_->SetPullStreamAudioDataCallBack(handle,
                                          this,
                                          OnPullAudioData);

pull_api_->SetPullStreamAudioTranscodeAAC(handle, 1);

pull_api_->StartPullStream(handle);

说明：

• StartPullStream() 用于获取未解码的压缩音视频数据；
• 视频回调中包含 codec id、关键帧标记、DTS、PTS；
• 音频回调中包含 codec id、timestamp 和 parameter info；
• SetPullStreamAudioTranscodeAAC() 可将音频转为 AAC，提高 RTMP 和 MP4 兼容性。

8.4 打开推流 handle

转推场景下，Publisher 不采集本地摄像头和麦克风，而是接收外部编码数据：

push_api_->Open(&handle,
                NT_PB_E_VIDEO_OPTION_ENCODED_DATA,
                NT_PB_E_AUDIO_OPTION_ENCODED_DATA,
                0,
                nullptr);

这一步非常关键：

• 视频源设置为 NT_PB_E_VIDEO_OPTION_ENCODED_DATA；
• 音频源设置为 NT_PB_E_AUDIO_OPTION_ENCODED_DATA；
• 后续通过 PostVideoEncodedDataV2() 和 PostAudioEncodedData() 输入数据。

8.5 设置 RTMP URL 并启动推流

push_api_->SetURL(push_handle, rtmp_url.c_str(), nullptr);
push_api_->StartPublisher(push_handle, nullptr);

停止推流：

push_api_->StopPublisher(push_handle);

生产环境中，RTMP URL 建议从配置文件或平台下发，不建议硬编码。

8.6 视频包转发

push_api_->PostVideoEncodedDataV2(push_handle,
                                  video_codec_id,
                                  data,
                                  size,
                                  info->is_key_frame_,
                                  info->timestamp_,
                                  info->presentation_timestamp_);

字段说明：

|---------------------------|-----------------|
| 字段 | 说明 |
| video_codec_id | 视频编码类型，例如 H.264 |
| data / size | 压缩视频包 |
| is_key_frame_ | 是否关键帧 |
| timestamp_ | 解码时间戳 |
| presentation_timestamp_ | 显示时间戳 |

8.7 音频包转发

push_api_->PostAudioEncodedData(push_handle,
                                audio_codec_id,
                                data,
                                size,
                                info->is_key_frame_,
                                info->timestamp_,
                                info->parameter_info_,
                                info->parameter_info_size_);

注意事项：

• 如果源音频是 AAC，parameter_info_ 通常用于传递 AudioSpecificConfig；
• 如果业务不需要音频，建议关闭音频转发；
• 如果源音频类型不确定，可启用音频转 AAC；
• 推流有画面无声音时，优先检查音频转发开关、源流音频和编码格式。

8.8 停止与释放

推荐释放顺序：

StopPlay()              // 如果启用了截图播放链路
StopPublisher()
StopPullStream()
StopRecorder()
Close()
push_api.UnInit()
pull_api.UnInit()

Demo 中 RelaySDKWrapper 析构会兜底调用：

StopPushRtmp();
StopPull();
StopRecorder();

生产环境建议仍然显式停止每一路任务，便于状态记录和问题排查。

---

9. 多路任务配置与管理

9.1 Demo 配置方式

Demo 中通过数组配置多路任务：

RelayConfigItem relay_conf_items[] = {
    {
        "rtsp://admin:password@192.168.0.120:554/h264/ch1/main/av_stream",
        true,   // is_push_rtmp
        false,  // is_recorder
        false,  // is_capture_image
    },
};

字段说明：

|---------------------|----------------------|
| 字段 | 说明 |
| pull_url_ | 拉流地址，可以是 RTSP 或 RTMP |
| is_push_rtmp_ | 是否将该路转推 RTMP |
| is_recorder_ | 是否对该路本地录像 |
| is_capture_image_ | 是否对该路定时截图 |

RTMP 推送基地址：

const char* rtmp_push_base_url = "rtmp://192.168.0.107/live/";

Demo 根据通道序号生成目标推送 URL：

rtmp://192.168.0.107/live/linuxrelaytest1
rtmp://192.168.0.107/live/linuxrelaytest2
...

9.2 生产环境配置建议

实际项目中，建议将硬编码数组改为 JSON、数据库或平台下发配置，例如：

[
  {
    "channelId": "cam-001",
    "pullUrl": "rtsp://user:pass@192.168.1.10:554/stream1",
    "pushRtmpUrl": "rtmp://live.example.com/live/cam001",
    "enablePush": true,
    "enableRecorder": true,
    "enableSnapshot": false,
    "relayVideo": true,
    "relayAudio": true,
    "recorderFileMaxSizeMB": 200,
    "snapshotIntervalSec": 30
  }
]

每一路通道建议维护以下信息：

|-------------------|--------|
| 字段 | 说明 |
| channel_id | 通道 ID |
| pull_url | 拉流地址 |
| push_url | 推流地址 |
| enable_push | 是否转推 |
| enable_recorder | 是否录像 |
| enable_snapshot | 是否截图 |
| relay_video | 是否转发视频 |
| relay_audio | 是否转发音频 |
| state | 当前状态 |
| download_speed | 当前下载速度 |
| recorder_file | 当前录像文件 |
| last_error | 最近错误 |
| reconnect_count | 重连次数 |

9.3 启动任务流程

StartTasks() 的核心逻辑可以概括为：

遍历 RelayConfigItem
    |
检查 pull_url 是否有效
    |
如果开启截图：
    创建 PullStreamSDKHandleWrapper
    SetVideoFrameCallBack(I420)
    StartPlay()
    保存 player handle
    |
如果需要推流或录像：
    创建 RelaySDKWrapper
    SetPullURL()
    如果已有截图 handle，则 AttachPullHandle()
    |
如果开启 RTMP：
    SetRelayVideo(true)
    SetRelayAudio(true/false)
    StartPull()
    StartPushRtmp()
    |
如果开启录像：
    设置录像目录、大小、文件名前缀、日期时间规则
    StartRecorder()
    |
如果 relay 正在工作：
    加入 relays 容器

9.4 停止任务流程

推荐停止流程：

停止截图播放 handle
    |
停止 RTMP 推送
    |
停止 PullStream
    |
停止录像
    |
释放 relay 对象
    |
Publisher UnInit
    |
Player UnInit

需要注意，停止顺序应避免以下问题：

• 推流 handle 已释放但回调仍在投递数据；
• PullStream 未停止导致回调继续触发；
• 录像文件未正常关闭；
• 截图播放 handle 未释放；
• 重连过程中重复创建 handle。

---

10. 本地录像与定时截图

10.1 本地录像

Demo 使用 SmartPlayer 的录像能力，录像配置示例：

relay_item->SetRecorderDirectory("./testrec");
relay_item->SetRecorderFileMaxSize(200);
relay_item->SetRecorderAudioTranscodeAAC(true);
relay_item->SetRecorderAppendDate(true);
relay_item->SetRecorderAppendTime(true);
relay_item->SetRecorderVideo(true);
relay_item->SetRecorderAudio(false);
relay_item->SetRecorderFileNamePrefix("rt-1-");
relay_item->StartRecorder();

内部会调用：

pull_api_->SetRecorderVideo(handle, 1);
pull_api_->SetRecorderAudio(handle, 0);
pull_api_->SetRecorderDirectory(handle, recoder_directory_.c_str());
pull_api_->SetRecorderFileMaxSize(handle, recorder_file_max_size_ * 1024);
pull_api_->SetRecorderFileNameRuler(handle, &rec_name_ruler);
pull_api_->SetRecorderCallBack(handle, this, OnRecorderHandle);
pull_api_->SetRecorderAudioTranscodeAAC(handle, 1);
pull_api_->StartRecorder(handle);

录像文件命名规则：

NT_SP_RecorderFileNameRuler rec_name_ruler = {0, nullptr, 0, 0};
rec_name_ruler.file_name_prefix_ = "rt-1-";
rec_name_ruler.append_date_ = 1;
rec_name_ruler.append_time_ = 1;

建议：

• 录像目录提前创建并赋予写权限；
• 文件名前缀包含通道 ID；
• 按需开启音频录像；
• 如果音频格式不确定，可开启音频转 AAC；
• 录像文件完成后可异步上传、入库或生成索引。

10.2 定时截图

Demo 通过 SmartPlayer 播放链路实现截图：

pull_api->SetVideoFrameCallBack(handle->Handle(),
                                NT_SP_E_VIDEO_FRAME_FROMAT_I420,
                                nullptr,
                                OnPlayerSDKVideoFrameHandle);

pull_api->StartPlay(handle->Handle());

截图间隔：

const time_t capture_image_interval = 30;

截图调用：

player_api->CaptureImage(handle,
                         MakeCaptureImageFileName(i).c_str(),
                         nullptr,
                         OnPlayerSDKCaptureImageCallBack);

截图文件名类似：

./testcapture/tc-1-06-26-14-30-00.png

建议：

• 截图目录提前创建；
• 多路截图避免同一秒同时触发过多请求；
• 截图频率不要过高；
• 视频帧回调优先使用 I420，避免 RGB 转换增加性能开销；
• 定时截图适合巡检和状态留证，不建议替代录像。

---

11. 生产环境集成建议

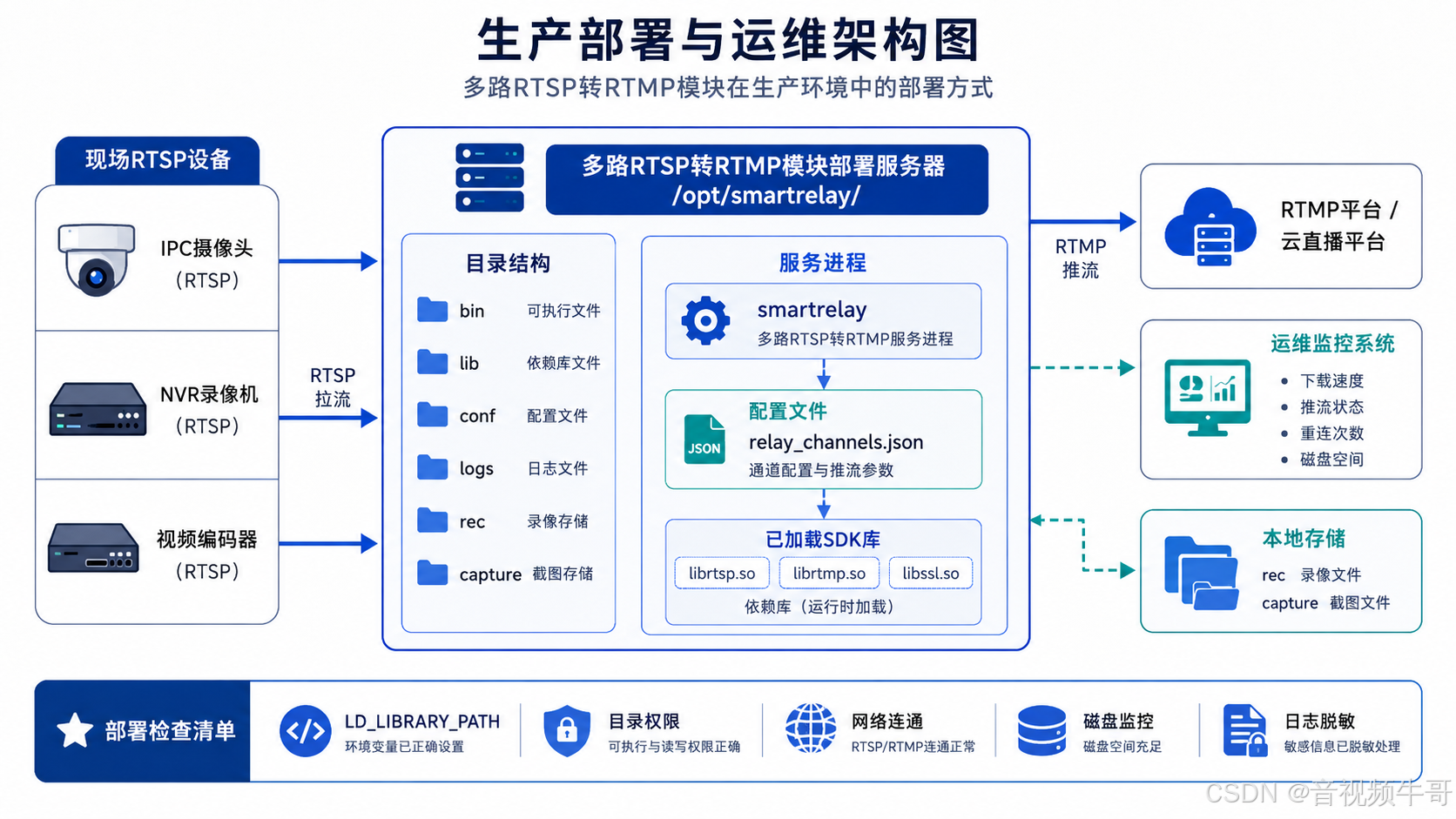

11.1 部署目录建议

建议生产环境采用清晰目录结构：

/opt/smartrelay/
├── bin/
│   └── smartrelay
├── lib/
│   ├── libSmartPlayerSDK.so
│   ├── libSmartPublisherSDK.so
│   └── libSmartLog.so
├── conf/
│   └── relay_channels.json
├── logs/
├── rec/
└── capture/

启动脚本示例：

#!/bin/bash

APP_HOME=/opt/smartrelay

export LD_LIBRARY_PATH=$APP_HOME/lib:$LD_LIBRARY_PATH

cd $APP_HOME/bin
./smartrelay --config $APP_HOME/conf/relay_channels.json

11.2 URL 与凭据安全

RTSP URL 经常包含用户名和密码，日志中应做脱敏：

rtsp://admin:******@192.168.0.120:554/...

RTMP URL 如果包含 token、鉴权串或业务身份，也应避免明文输出到普通日志。

建议：

• URL 从配置文件或平台接口读取；
• 配置文件权限限制为业务进程可读；
• 日志中只保留必要定位信息；
• 通道 ID 与 URL 分开记录；
• 异常日志中避免打印完整密码和 token。

11.3 状态机建议

每一路 relay 建议维护状态机：

Idle
  |
OpeningPull
  |
Pulling
  |
  |-- Pushing
  |-- Recording
  |-- Snapshotting
  |
Failed
  |
Reconnecting
  |
Stopping
  |
Stopped

状态机中建议区分：

• 拉流状态；
• 推流状态；
• 录像状态；
• 截图状态；
• 网络状态；
• 最近错误事件。

11.4 重连与恢复策略

转推链路涉及拉流端和推流端两侧异常，建议分别处理：

|-----------|-----------------------|
| 异常类型 | 建议处理 |
| RTSP 拉流失败 | 重建 Pull handle |
| RTSP 源断开 | 停止当前 PullStream 后重新拉流 |
| RTMP 推流失败 | 重建 Push handle |
| RTMP 服务重启 | 按退避策略重推 |
| 录像失败 | 独立告警，不一定影响转推 |
| 截图失败 | 限频告警，不影响主链路 |
| URL 鉴权失败 | 不建议高频无限重试 |
| 目录无权限 | 明确告警，等待配置修复 |

11.5 监控指标建议

生产环境建议采集以下指标：

|-----------|--------------|
| 指标 | 说明 |
| 拉流状态 | 每路源是否正常 |
| 推流状态 | 每路 RTMP 是否在线 |
| 下载速度 | 判断源流码率和网络状态 |
| 推流 URL | 记录目标平台 |
| 录像文件名 | 当前或最近录像文件 |
| 录像目录剩余空间 | 避免磁盘写满 |
| 截图成功/失败次数 | 判断截图链路健康 |
| 重连次数 | 判断网络或源端稳定性 |
| CPU / 内存 | 判断设备负载 |
| 网络上下行 | 判断带宽是否充足 |
| 通道数 | 判断并发是否超出设备能力 |

11.6 并发性能建议

多路转推并发能力受以下因素影响：

• 源流分辨率；
• 源流码率；
• 是否转发音频；
• 是否开启音频转 AAC；
• 是否本地录像；
• 是否定时截图；
• 磁盘写入性能；
• 网络上行带宽；
• CPU 和内存规格；
• IPC/NVR 对并发拉流数量的限制。

由于视频链路不重编码，转推 CPU 压力通常明显低于转码方案。但录像、截图、音频转码和多路网络 IO 仍然需要做压测。

---

12. 常见问题排查

12.1 拉不到 RTSP 流

排查方向：

• RTSP URL 是否正确；
• 用户名和密码是否正确；
• 摄像头或 NVR 是否允许当前账号访问；
• 是否达到摄像头最大连接数；
• VLC、ffplay 或 SmartPlayer 是否可单独播放；
• 是否开启 RTSP TCP/UDP 自动切换；
• 网络、防火墙、路由是否可达；
• SDK 日志中是否有连接失败信息。

12.2 RTMP 推送失败

排查方向：

• RTMP Server 地址、端口、app、stream 是否正确；
• 防火墙是否允许访问；
• RTMP 服务是否允许发布；
• 推流 URL 是否被其他进程占用；
• Publisher handle 是否以 ENCODED_DATA 模式打开；
• 是否已经收到上游压缩视频包；
• 是否调用了 StartPublisher()；
• SDK 日志是否有连接失败事件。

12.3 推流有画面无声音

排查方向：

• 是否调用 SetRelayAudio(true)；
• 源流是否包含音频；
• 源音频编码是否被 RTMP Server 或播放端支持；
• 是否需要开启 SetPullStreamAudioTranscodeAAC(true)；
• PostAudioEncodedData() 是否持续被调用；
• 如果业务不需要音频，可明确关闭音频转发。

12.4 录像失败

排查方向：

• 录像目录是否存在；
• 录像目录是否可写；
• 磁盘空间是否充足；
• 是否开启 SetRecorderVideo(true) 或 SetRecorderAudio(true)；
• 单文件大小是否合理；
• 文件名前缀是否包含非法字符；
• 录像目录是否包含非英文字符。

12.5 截图失败

排查方向：

• 截图目录是否存在；
• 目录是否可写；
• 是否已经 StartPlay()；
• 源流是否有视频；
• 截图频率是否过高；
• 回调 result 是否为 NT_ERC_OK；
• 多路截图是否导致 CPU 峰值过高。

12.6 CPU 或内存占用高

优化方向：

• 关闭不必要的音频转发；
• 关闭不必要的截图；
• 降低截图频率；
• 减少录像路数；
• 关闭不必要的播放/解码链路；
• 避免同一路源重复拉流；
• 优先复用 Pull handle；
• 控制单设备并发通道数；
• 检查是否误走了解码或转码链路。

12.7 多路运行一段时间后不稳定

排查方向：

• 每路异常后是否正确 Stop / Close；
• 断线重连是否创建了未释放的 handle；
• 录像目录是否写满；
• RTMP 服务是否限制连接数；
• IPC/NVR 是否限制并发拉流数；
• 日志是否过量写入磁盘；
• 是否存在频繁截图导致 CPU 峰值；
• 是否存在 URL 配置错误导致高频重连。

---

13. 上线验收 Checklist

13.1 环境验收

|---------------------------------|------|
| 检查项 | 是否完成 |
| 目标设备为 arm64/aarch64 | □ |
| SmartStreamRelayDemo 可正常启动 | □ |
| libSmartPlayerSDK.so 可正常加载 | □ |
| libSmartPublisherSDK.so 可正常加载 | □ |
| libSmartLog.so 可正常加载 | □ |
| ldd 检查无 not found | □ |
| glib/gio/X11 依赖满足 | □ |
| 录像目录可写 | □ |
| 截图目录可写 | □ |
| 网络可访问 RTSP 源和 RTMP 服务 | □ |

13.2 功能验收

|-------------------|------|
| 检查项 | 是否完成 |
| 单路 RTSP 转 RTMP 成功 | □ |
| 多路 RTSP 转 RTMP 成功 | □ |
| RTMP 播放端可正常播放 | □ |
| 开启音频转发后声音正常 | □ |
| 关闭音频转发后视频正常 | □ |
| 本地录像文件生成成功 | □ |
| 录像文件可播放 | □ |
| 定时截图成功 | □ |
| 下载速度事件正常上报 | □ |
| SIGINT 后进程可正常退出 | □ |
| 退出后资源释放完整 | □ |

13.3 稳定性验收

|-------------------|------|
| 检查项 | 是否完成 |
| 多路长时间运行无崩溃 | □ |
| 断网恢复后可按策略重连 | □ |
| RTMP 服务重启后可恢复推送 | □ |
| 摄像头重启后可恢复拉流 | □ |
| 录像切片稳定 | □ |
| 截图不会导致 CPU 峰值不可控 | □ |
| 内存无持续增长 | □ |
| 磁盘满、目录无权限等异常有明确告警 | □ |
| 多路停止/重启无资源泄漏 | □ |

---

14. 与当前 Demo 的对应关系

|--------------------------------------|---------------------------------------------------------------------------------|
| 文档内容 | 对应文件 |
| 多路任务配置、SDK 初始化、启动/停止任务、定时截图 | relaydemo.cpp |
| 拉流 handle 封装、事件分发 | nt_smart_sdk_wrapper/nt_app_sdk_handle_wrapper.cpp |
| 推流 handle 封装 | nt_smart_sdk_wrapper/nt_app_sdk_handle_wrapper.cpp |
| 单路 relay 逻辑、PullStream 回调、RTMP 推送、录像 | nt_smart_sdk_wrapper/nt_app_relay_sdk_wrapper.cpp |
| Relay 对外接口 | nt_smart_sdk_wrapper/nt_app_relay_sdk_wrapper.h |
| SmartPlayer 接口 | nt_smart_sdk/linux/include/smart_player_sdk/nt_linux_smart_player_sdk.h |
| SmartPublisher 接口 | nt_smart_sdk/linux/include/smart_publisher_sdk/nt_linux_smart_publisher_sdk.h |
| 编译配置 | Makefile |
| 运行说明 | readme.txt |

---

15. 总结

整体来看，大牛直播SDK（SmartMediaKit）Linux arm64 平台多路 RTSP 转 RTMP 推送模块，并不是一个简单的"拉一路流再推一路流"的示例，而是一套面向边缘网关、安防汇聚、工业视觉和云端视频接入场景的轻量级流媒体转发能力组件。

在实际项目中，RTSP 摄像头、NVR、边缘流媒体服务和云端 RTMP 平台之间经常存在协议不一致、接入方式不统一、设备资源有限、录像留证和运维监控要求较高等问题。SmartMediaKit relay 模块通过 SmartPlayer 拉流、PullStream 压缩包回调和 SmartPublisher 外部编码数据输入的组合方式，实现了不重编码的视频转推链路，在降低 CPU 占用的同时，也减少了画质损失和链路复杂度。

从 relaydemo 可以看出，该模块的集成流程比较清晰：进程级初始化 SmartPlayer 和 SmartPublisher，每一路创建独立的 relay wrapper，按通道设置拉流 URL、推流 URL、录像和截图策略，通过 PullStream 回调将压缩音视频包投递给 Publisher，运行中通过下载速度、录像回调和业务状态机监控每路状态，退出时再逐路停止推流、拉流、录像和截图链路。

对于多路 RTSP 摄像头汇聚上云场景，可以直接参考 relaydemo 的多路配置和 wrapper 封装方式，将其改造成边缘转发服务；对于需要设备端本地留证的项目，可以按通道开启录像；对于巡检和低频取证类场景，可以结合定时截图能力；对于需要长期运行的生产环境，则建议重点完善配置管理、URL 脱敏、状态机、异常重连、磁盘空间监控和通道级运维指标。

对于需要在 Linux arm64 设备上快速构建多路 RTSP/RTMP 拉流、RTSP 转 RTMP 推送、本地录像和定时截图能力的项目，大牛直播SDK（SmartMediaKit）可以作为底层转发能力组件，帮助开发者减少协议适配、码流转发、RTMP 封装、录像截图和异常处理等方面的重复开发工作，把更多精力放在设备管理、平台接入、业务规则和行业应用本身。

---

📎 CSDN官方博客：音视频牛哥-CSDN博客
