Altium Designer 线束（Harness） 是专为管理复杂电路连接而生的高效工具，它能将多条相关信号线（如数据总线、地址总线）捆绑为单一逻辑单元，革命性地提升原理图的可读性与设计效率 。彻底掌握如何利用这一工具将会解决绘图杂乱、易出错、复用困难 等痛点，实现简化绘图、减少错误、优化PCB布局，并了解其核心优势与最佳实践，快速提升专业设计能力。
1. 什么是线束（Harness）？
在 Altium Designer 中，线束（Harness） 是一种高级的连线组织工具，它允许你将多条相关的信号线（Net）捆绑在一起，作为一个逻辑单元进行管理和布线。你可以把它想象成现实世界中的电缆束或排线------多根电线被包裹在一起，形成一个清晰、有序的连接单元。
线束的核心目的是简化复杂设计 ，尤其是在多通道设计、总线连接或需要重复连接相同信号组的场景中。它让原理图更清晰，PCB布局更直观，并能显著提升设计效率。
2. 为什么需要使用线束？
在传统设计中，连接16位数据总线可能需要绘制16根独立的连线，原理图会变得杂乱无章。而使用线束，你可以：
- 提升原理图可读性：用一根"线束"代表一组信号，图纸干净利落。
- 减少绘图错误：一次性连接一组信号，避免漏连或错连单根线。
- 便于复用与修改：定义好的线束可以像模块一样在不同页面或项目中重复使用。

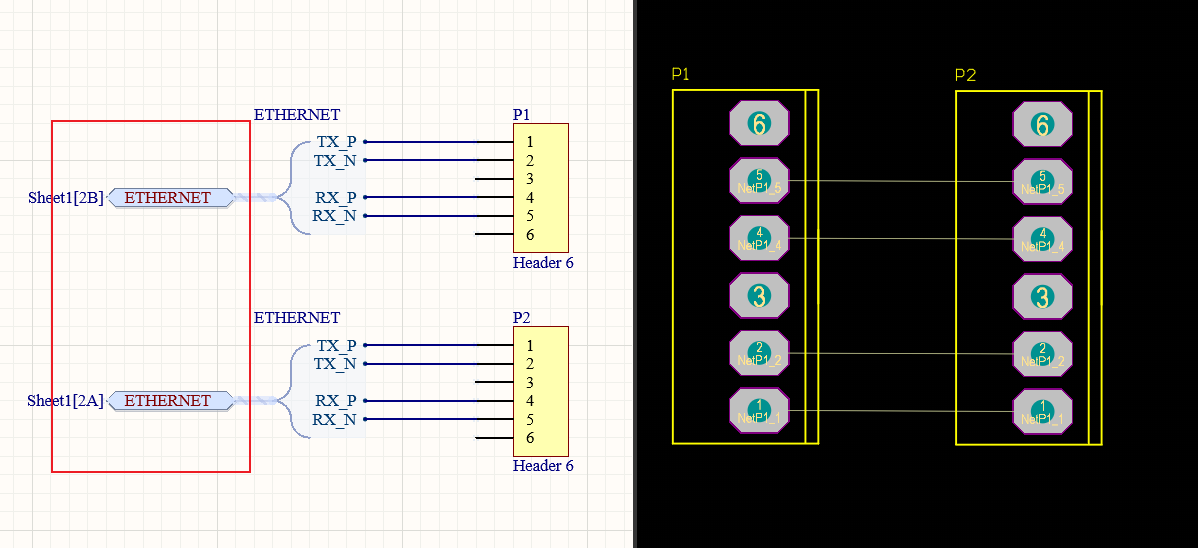

- 优化PCB布局布线 ：线束信息可以传递到PCB编辑器，提示布局工程师这些信号是相关的，应就近布线。
3. 手把手创建你的第一个项目
步骤1：定义线束连接器（Harness Connector）
这是线束的"插头"，定义了有哪些信号成员。

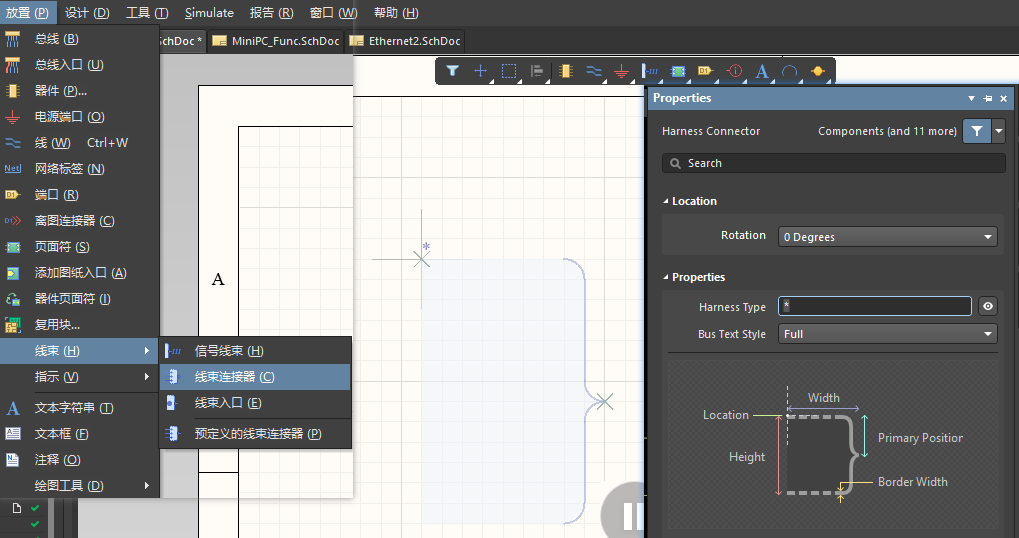

- 在原理图库中，放置一个 "Harness Connector" 符号（快捷键

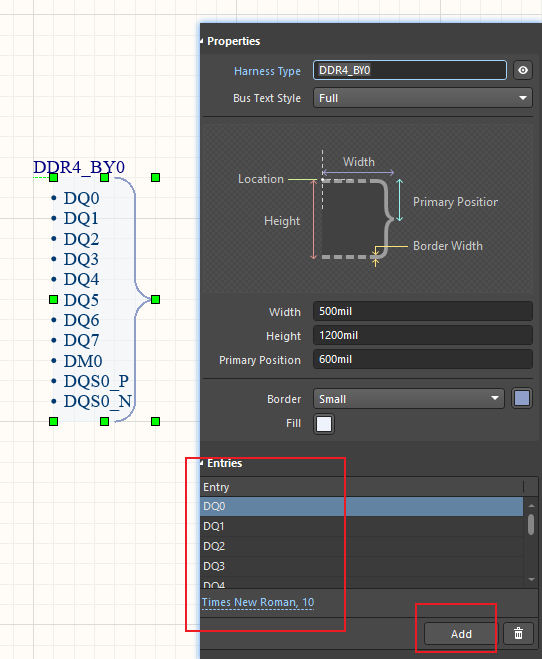

P, H,C）。 - 双击该符号，在属性面板的 "Harness Type" 字段中，定义线束类型名，例如

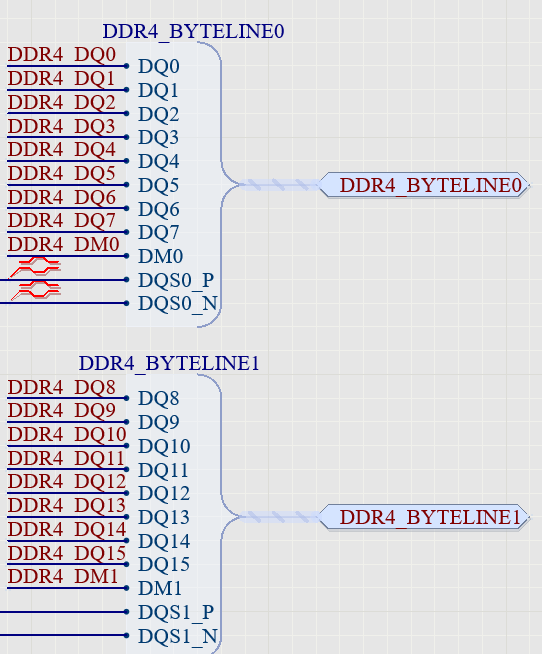

DDR4_BY0。 - 在 "Entries" 列表中，逐个添加信号成员，例如DDR数据组信号，8位为一组
DQ0、DQ1...DQ7，也可以通过线束入口放置。
步骤2：绘制线束连接（Harness）

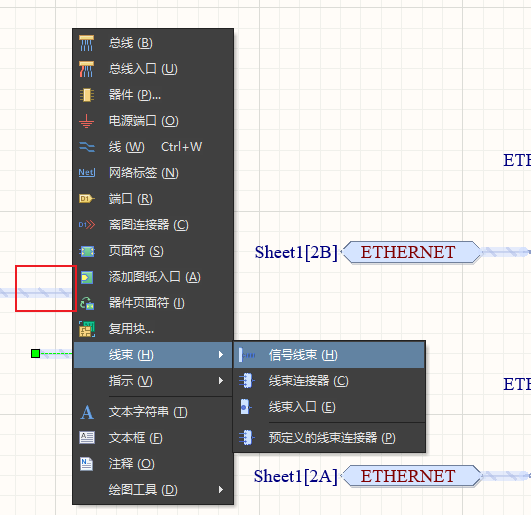

- 在原理图页面，使用 "线束"（Place -> Harness） 工具（快捷键
P, H, H）。 - 从线束连接器的一个入口点开始拖动，你会看到一根粗线，这代表整个线束。

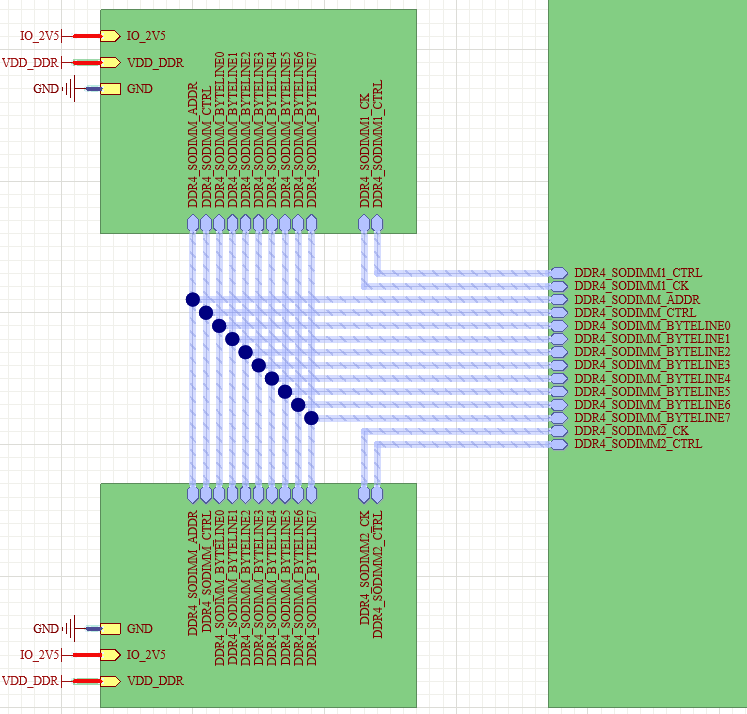

- 一般用于跨页链接，末端通过端口连接。
步骤3：使用预定义的线束连接器
通过上述步骤，就已经预定义好了线束连接器，后续使用可以当做一个连接器来使用。

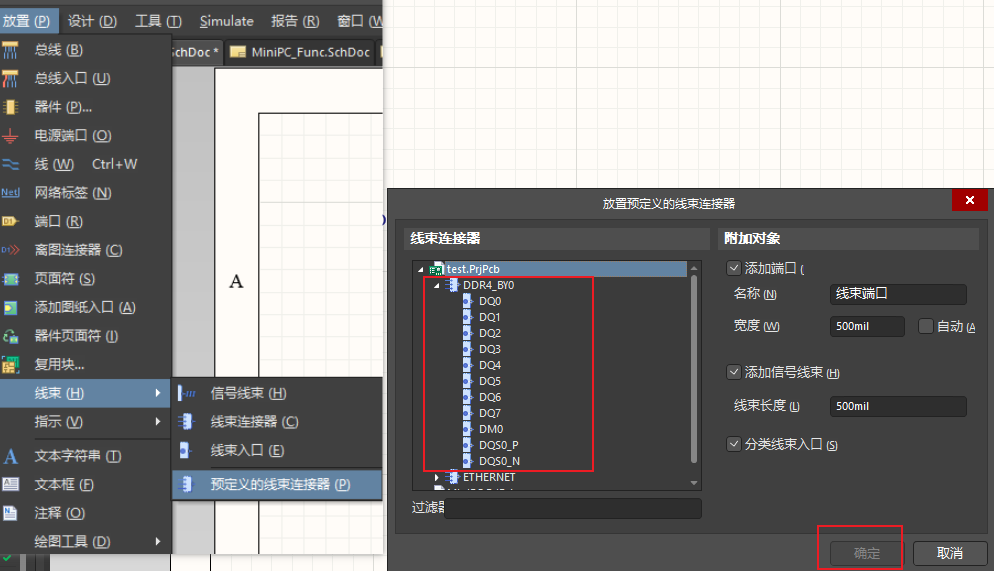

- 在原理图页面，使用 "线束"（Place -> Harness） 工具（快捷键
P, H）。 - 在需要连接的图纸页，选择一个工程中已定义过的线束，点击确定。
- 也可以直接使用复制粘贴的方式。
4. 线束的核心优点
- 极强的组织性与层次化：是处理总线、差分对、电源组等信号群的理想工具，让设计逻辑一目了然。
- 显著提升绘图效率：用一条线代替数十条线，放置、移动、修改都更快。
- 减少错误：系统会检查线束连接的一致性，避免信号缺失或错位。
- 改善团队协作：清晰的线束定义使原理图更容易被其他工程师理解。

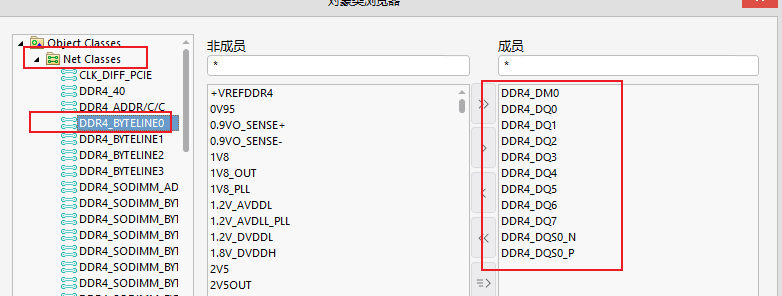

- 与PCB设计联动：线束信息可传递至PCB，在类（Class）生成、布线规则设置时提供参考（尽管线束本身在PCB中不表现为一个物理对象）。
5. 最佳实践与使用建议
- 适用场景 ：推荐用于数据总线、地址总线、差分对组（如USB D+/D-）、单片机同一端口的多位I/O（如P10:7）、以及一组相关的电源/地信号。
- 命名规范 ：为线束类型和成员定义清晰、一致的命名规则，如
PCIe_TX_Lane[0:3]。 - 文档化：在原理图附近添加注释，说明该线束的用途和信号定义，便于后期维护。
- 从简单开始：先在一个小模块中尝试使用，熟悉后再应用到大型项目中。
- 结合网络标签：线束可以与网络标签（Net Label）混合使用，在需要的地方对成员信号进行单独标注。
6. 总结
Altium Designer的线束功能是一个强大的增效工具 ，而非必用工具。对于简单电路，传统连线足矣。但对于涉及复杂数字总线、多通道接口的现代电子设计，熟练运用线束将是你提升设计质量、效率和可维护性的关键技能。
