Jetson边缘嵌入式实战课程第七讲：GStreamer到底是什么，它在Jetson上怎么用

大家好，我是孙杰。

最近我和 与非网、贸泽电子 合作，做了一套 Jetson 边缘嵌入式实战课程。前面六讲，我们把 Jetson 的硬件平台、JetPack、L4T、Yocto、Secure Boot，以及上一讲的 OP-TEE 安全体系都逐步讲清楚了。到了这一讲，课程开始往多媒体处理这条主线走，主题是：

GStreamer 到底是什么？它在 Jetson 上是怎么把摄像头、编解码、显示这些能力串起来的？

很多人第一次接触 GStreamer，会被一长串 v4l2src ! nvvidconv ! nveglglessink 这样的命令吓到，感觉每个词都认识，连起来就不知道在干嘛。其实只要你抓住一个核心概念------Pipeline（流水线），后面所有命令都会变得很好懂。

这一讲我尽量用偏工程的视角，把 GStreamer 的定位、插件体系、Pipeline 工作机制，以及它和 Jetson 硬件的对应关系讲明白。你不需要一开始就会写复杂命令，只要把这条主线看顺，后面做相机采集、视频编码、推流都会轻松很多。

一、为什么要讲 GStreamer 这一节

做边缘视觉、做嵌入式 AI，几乎绕不开一件事：把摄像头的画面拿进来，处理一下，再显示或存下来。

听起来简单，真正做起来你会遇到一堆问题：

摄像头出来的是 MJPEG 还是 YUY2？要不要解码？
格式不对，显示器不认怎么办？
想用 Jetson 的 GPU 加速，又不知道该插哪个模块？
想边显示边录像，怎么让一路数据分两条走？

如果每一步都自己写代码去抠，工作量大、还容易出错。GStreamer 的价值就在于：它把这些音视频处理能力都做成了标准化的"积木"，你只要按顺序把积木拼起来，一条完整的处理链路就跑起来了。

所以这一讲，本质上是在帮你建立一种"用流水线思维处理音视频"的工程习惯。

二、这一讲主要讲什么

这一讲的内容可以压缩成四件事：

GStreamer 是什么、怎么装；
插件（Plugin）和元素（Element）是什么关系；
Pipeline 是怎么把数据从输入跑到输出的；
Jetson 的硬件流水线，和 GStreamer 的软件流水线是怎么对应的。

把这四件事理顺，你就能看懂、也能自己改大部分 Jetson 上的 GStreamer 命令了。

三、几个核心知识点

1. GStreamer 是一个"流水线式"的多媒体框架

先给一个最朴素的理解：

GStreamer 就是一条工厂流水线，音视频数据像零件一样从一头进去，经过一道道工序加工，最后从另一头出来。

它能做的事情很多：视频采集（USB / CSI 摄像头）、解码（H.264 / H.265 / MJPEG）、颜色格式转换（比如 YUY2 → NV12）、GPU 加速处理（Jetson 专属的 nvvidconv、NVMM）、视频显示（nveglglessink）、视频编码存储（nvv4l2h264enc）。

安装也很简单，Jetson 上一般这样装：

bash 复制代码

sudo apt-get update
sudo apt-get install gstreamer1.0-tools gstreamer1.0-alsa \
    gstreamer1.0-plugins-base gstreamer1.0-plugins-good \
    gstreamer1.0-plugins-bad gstreamer1.0-plugins-ugly \
    gstreamer1.0-libav

装完用一条命令验证版本：

bash 复制代码

gst-inspect-1.0 --version

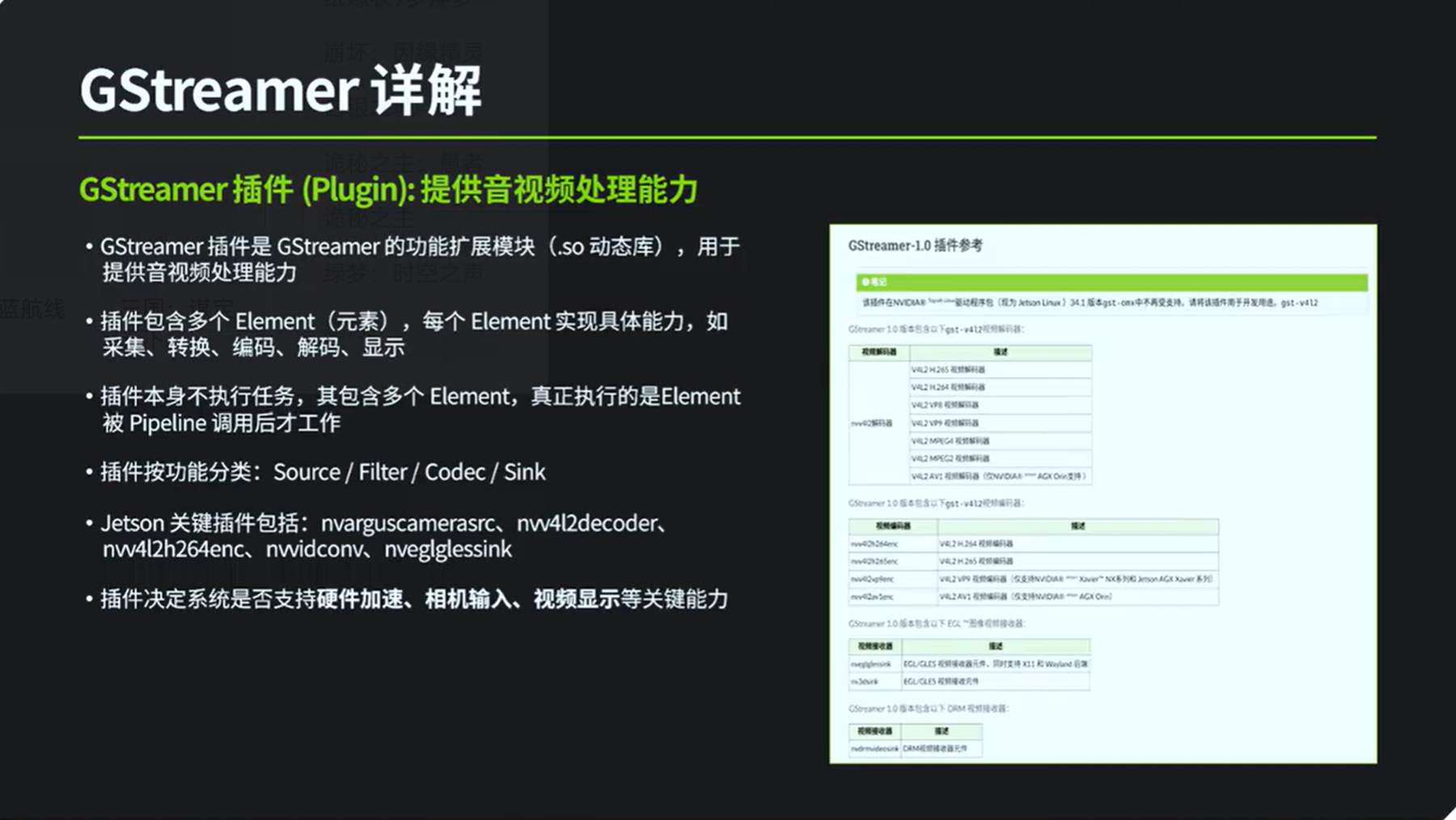

2. 插件提供能力，元素才真正干活

这是初学者最容易混的地方，记住一句话就行：

插件（Plugin）是一个 .so 动态库，里面装着很多元素（Element），真正干活的是元素。

打个比方：插件就像一个工具箱，元素就是箱子里一件件具体的工具。工具箱本身不干活，你得把里面的螺丝刀（元素）拿出来用，它才起作用。元素被 Pipeline 调用之后，才会真正执行采集、转换、编码、解码、显示这些动作。

插件按功能分成四类：Source（输入）/ Filter（处理）/ Codec（编解码）/ Sink（输出）。

在 Jetson 上有几个"关键工具"一定要眼熟：nvarguscamerasrc（CSI 相机）、nvv4l2decoder（硬解码）、nvv4l2h264enc（硬编码）、nvvidconv（硬件格式转换/缩放）、nveglglessink（显示）。这些带 nv 前缀的，基本都是 NVIDIA 提供的硬件加速元素------能不能用上 GPU，很大程度就看你有没有用对它们。

3. Pipeline：整条链路的"总指挥"

Pipeline（管道/流水线）是 GStreamer 里最高层的运行实体 ，它描述的是一条完整路径：数据从哪里来 → 怎么被处理 → 最终去哪里。

一条 Pipeline 内部由这几样东西构成：

Elements ：最小功能模块，比如 v4l2src、nvvidconv；
Pads ：元素之间的连接点，分 src（出）和 sink（进）；
Caps：格式能力协商，比如 NV12 / YUY2 / JPEG，相邻元素要"谈得拢"才能连上；
State Machine ：状态机，按 NULL → READY → PAUSED → PLAYING 一步步切换。

这里我要特别强调 Caps（格式协商） ，因为它是新手踩坑最多的地方。两个元素能不能接到一起，取决于上一个的输出格式，下一个收不收。很多 Pipeline 跑不起来，报错的根源就是格式没对上，而不是元素本身有问题。后面排错时，先怀疑格式，往往能少走很多弯路。

4. 一条标准 Pipeline 长什么样

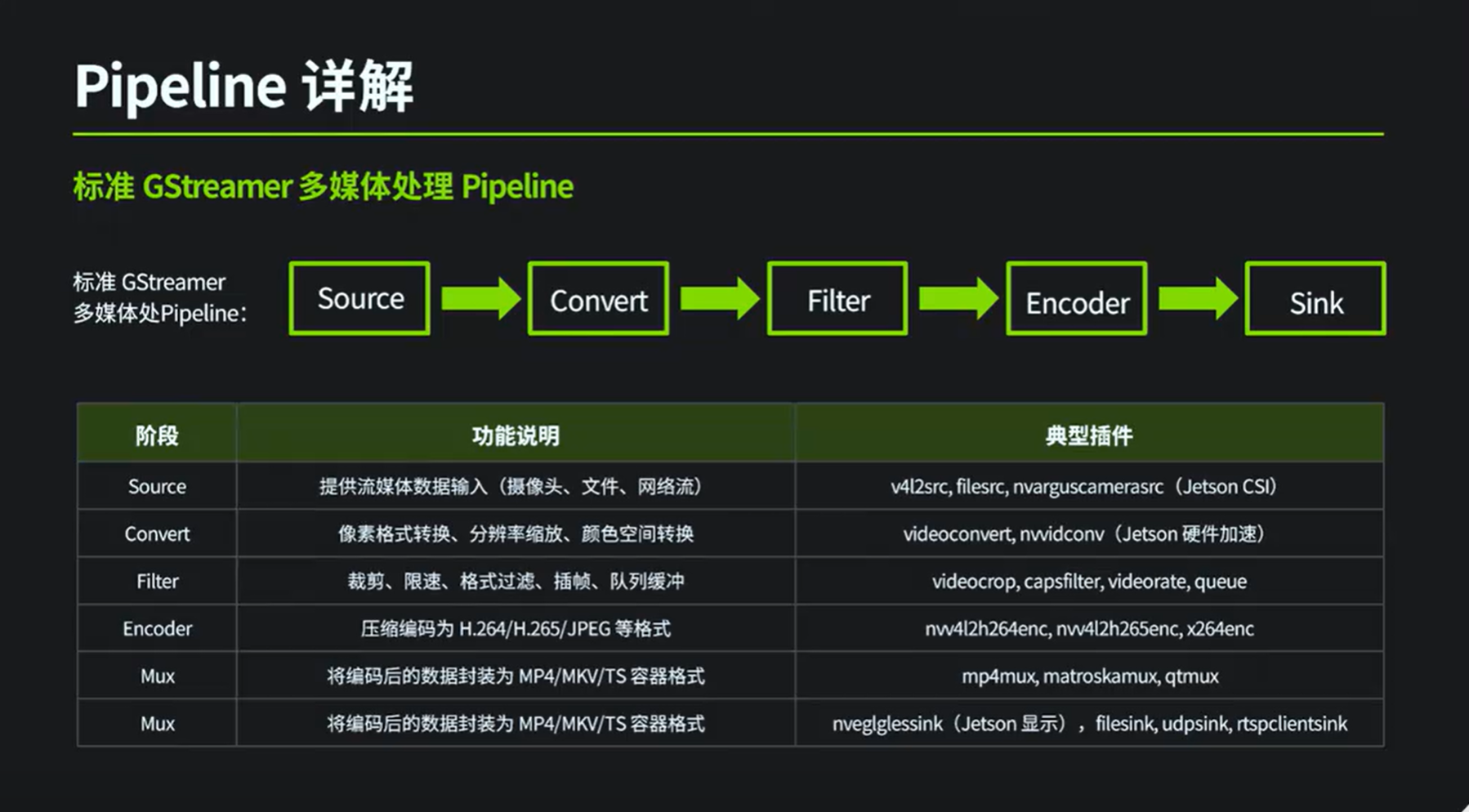

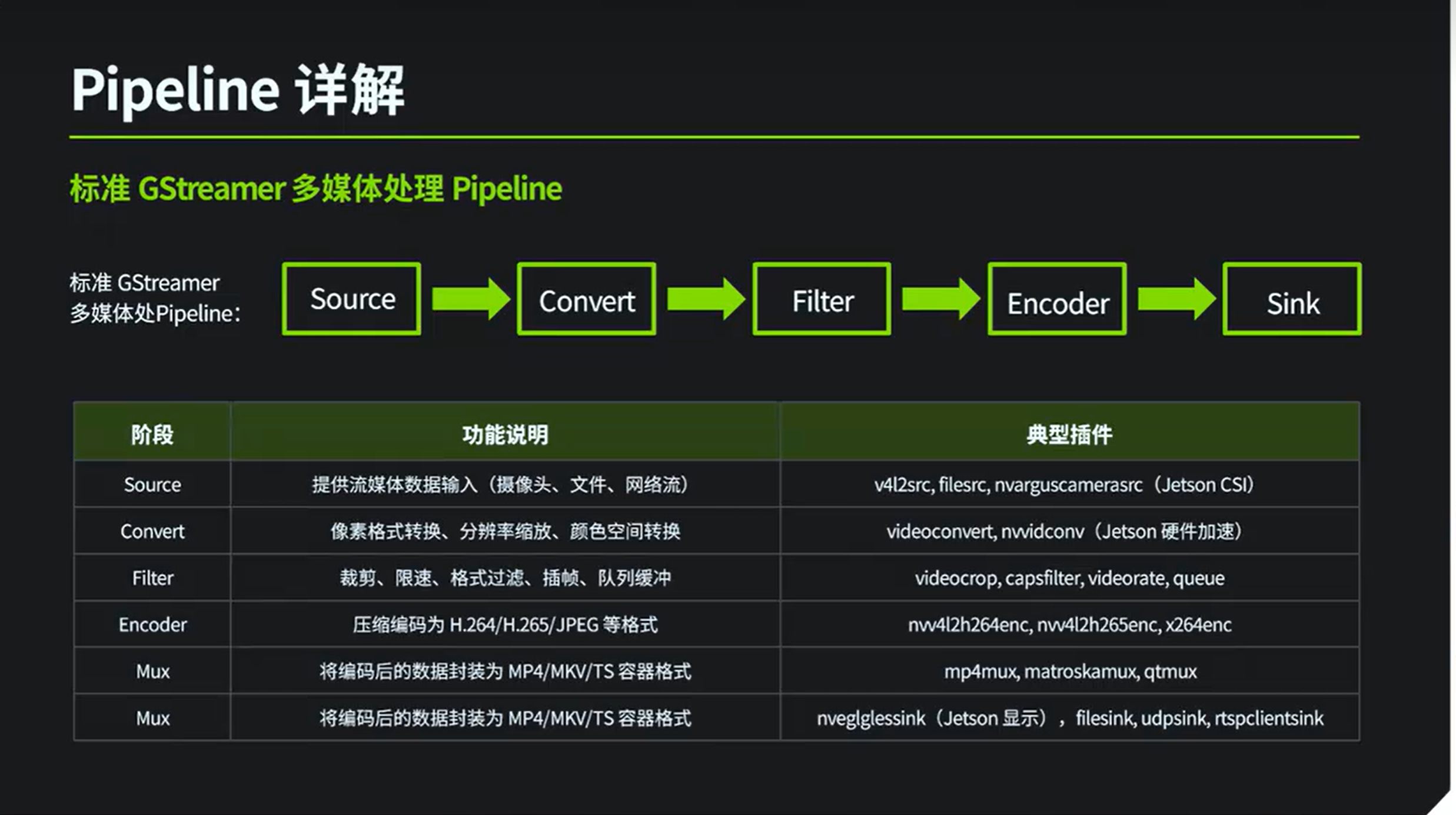

GStreamer 处理多媒体的标准结构是这样的：

每一段的职责和常用元素：

阶段	干什么	典型元素
Source	提供输入（摄像头/文件/网络流）	`v4l2src`、`filesrc`、`nvarguscamerasrc`
Convert	格式转换、分辨率缩放	`videoconvert`、`nvvidconv`（硬件加速）
Filter	裁剪、限速、缓冲	`videocrop`、`capsfilter`、`queue`
Encoder	压缩成 H.264/H.265/JPEG	`nvv4l2h264enc`、`x264enc`
Mux	封装成 MP4/MKV/TS	`mp4mux`、`matroskamux`
Sink	输出到屏幕/文件/网络	`nveglglessink`、`filesink`、`udpsink`

来看一个能直接跑的例子------USB 摄像头采集，裁掉上下边，编码存成 MP4：

bash 复制代码

gst-launch-1.0 v4l2src device=/dev/video0 ! videoconvert ! \
videocrop top=20 bottom=20 ! x264enc ! mp4mux ! \
filesink location=output.mp4

拆开看就是：v4l2src 从 /dev/video0 采集 → videoconvert 转格式保证兼容 → videocrop 裁掉上下各 20 像素 → x264enc 压成 H.264 → mp4mux 封装 → filesink 落盘。一条命令，六个元素串起来，一个完整的录像功能就完成了。这就是 GStreamer "积木式拼装"的魅力。

如果只是想实时预览摄像头画面，那条命令更短，课程配套脚本里就有：

bash 复制代码

gst-launch-1.0 v4l2src device=/dev/video0 ! \
"image/jpeg,width=2560,height=1440,framerate=30/1" ! \
jpegdec ! nvvidconv ! nveglglessink

这条是 MJPEG 摄像头的预览：采集 → jpegdec 解码 → nvvidconv 走 Jetson 硬件转换 → nveglglessink 显示。

小提示：跑通后你会看到日志里出现 Pipeline is PREROLLED ... 和 Setting pipeline to PLAYING ...，这说明状态机已经走到 PLAYING，Pipeline 正常运转了。

5. Jetson 硬件流水线 ≈ GStreamer 软件流水线

这是这一讲一个很巧妙的点。Jetson 内部其实也有一条硬件层面的数据通路：

它和 GStreamer 的软件 Pipeline 几乎是一一对应的：

Camera ≈ v4l2src / nvarguscamerasrc
NVDEC（硬解码）≈ nvv4l2decoder
Memory（NVMM 显存缓冲）≈ Buffer / NVMM
GPU/DLA/PVA ≈ nvvidconv / TensorRT 相关元素
NVENC（硬编码）≈ nvv4l2h264enc
Display ≈ nveglglessink
CPU ≈ Pipeline 的控制与调度

理解了这层对应关系，你就明白：当你在命令里写下那些 nv 开头的元素时，背后调用的其实是 Jetson 的专用硬件单元，这也是 Jetson 跑视频又快又省电的原因。

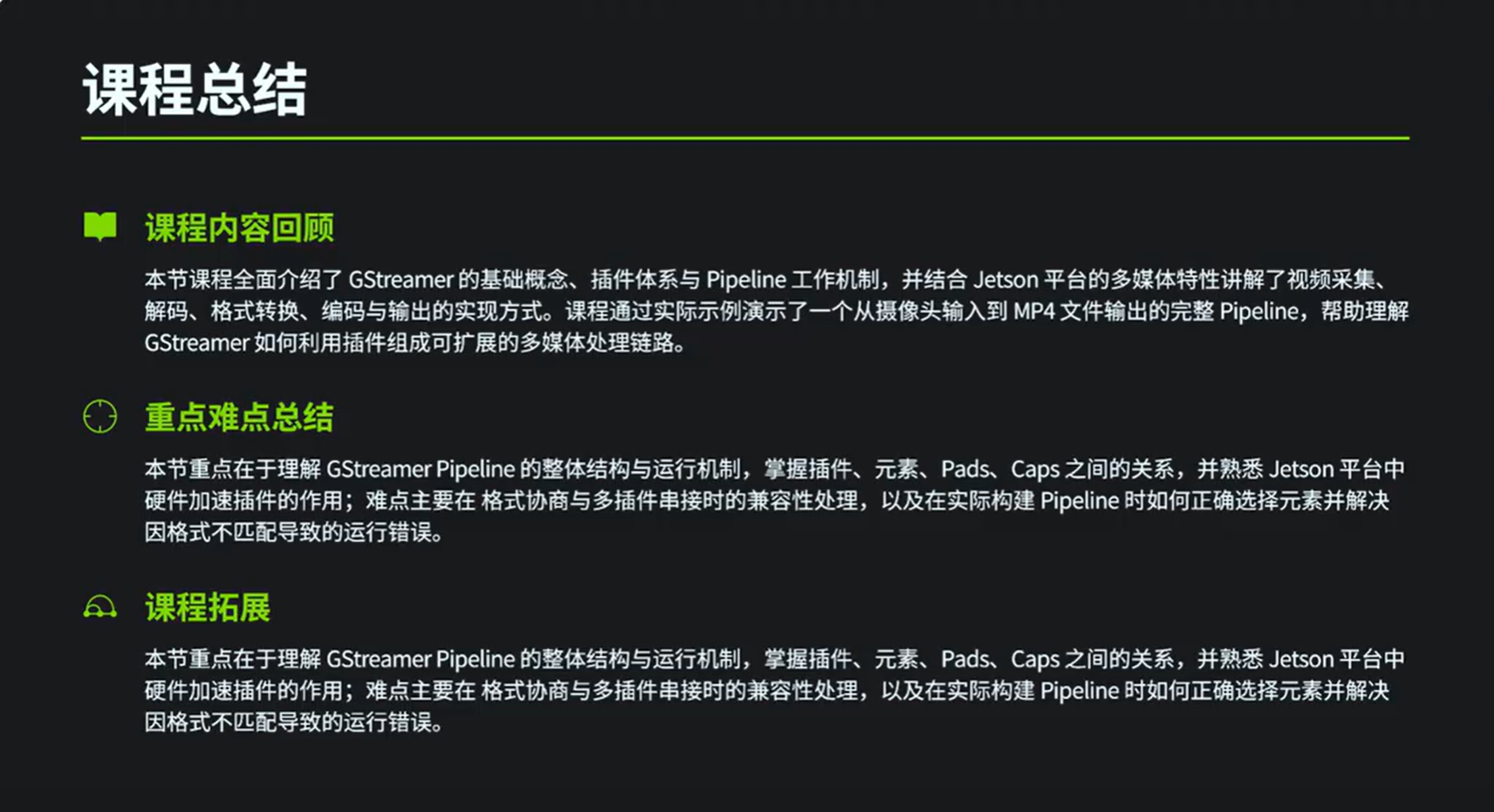

四、这一讲的重点

如果再压缩，这一讲必须抓住的就几条：

GStreamer 是流水线框架，核心是"数据按固定流程一段段流过去"。
插件提供能力，元素才执行 ，带 nv 的元素 = Jetson 硬件加速。
Pipeline 由 Element + Pad + Caps + 状态机组成，跑不起来先查 Caps（格式协商）。
软件 Pipeline 对应着 Jetson 的硬件通路，写对元素就等于用对了硬件。

这一讲的难点，主要在格式协商和多元素串接时的兼容性处理------也就是怎么在格式不匹配导致报错时，快速定位并修好它。这个能力是靠多拼几条 Pipeline 练出来的，不用怕踩坑。

五、适合哪些人学习

如果你正处在下面这些阶段，这一讲会很适合你：

想在 Jetson 上把 USB / CSI 摄像头跑起来；
想理解视频采集、编解码、显示到底是怎么串起来的；
准备做实时预览、录像、推流这类功能；
想用上 Jetson 的硬件加速，但不知道该用哪些元素；
后面打算把视频链路接到 AI 推理（TensorRT / DeepStream）上。

哪怕你现在还写不出复杂命令也没关系，只要先建立"流水线思维"，后面往工程上落会顺很多。

六、视频与课程入口

B站视频地址

https://www.bilibili.com/video/BV1RZ786dEo1?vd_source=d5bd1dbd334bfacff2e75172dbc93b0e&spm_id_from=333.788.videopod.sections

与非网课程入口

https://www.eefocus.com/course/1993803.html

七、最后想分享的话

我一直觉得，边缘嵌入式开发里，多媒体处理是一道绕不开、但又特别有成就感的坎。第一次把摄像头画面在屏幕上跑出来、第一次成功录下一段 MP4，那种"整条链路通了"的感觉，是会让人上瘾的。

GStreamer 看起来命令花哨，本质上就是搭积木：搞清楚每块积木干什么，再理解它们怎么拼，剩下的就是熟练度问题了。把这一讲的流水线思维建立起来，后面无论是接 AI 推理、做多路视频，还是搞 RTSP 推流，你都会发现思路是一脉相承的。

如果你对 Jetson 和边缘嵌入式开发感兴趣，欢迎继续关注我，后面我会把这个系列继续更新下去。
