Ultralytics：解读TransformerEncoderLayer模块

前言

相关介绍

Ultralytics 简介

Ultralytics 基于多年的计算机视觉和人工智能基础研究，创建了最先进的 (SOTA) YOLO 模型。我们的模型不断更新性能和灵活性，快速、准确且易于使用。他们擅长对象检测、跟踪、实例分割、语义分割、图像分类和姿势估计任务。

前提条件

  • 熟悉Python、Pytorch

实验环境

bash 复制代码
Package                  Version
------------------------ ------------
Python                   3.11.8
absl-py                  2.4.0
accelerate               1.13.0
annotated-doc            0.0.4
anyio                    4.13.0
calflops                 0.3.2
certifi                  2026.4.22
charset-normalizer       3.4.7
click                    8.3.3
colorama                 0.4.6
contourpy                1.3.3
cycler                   0.12.1
filelock                 3.29.0
flatbuffers              25.12.19
fonttools                4.62.1
fsspec                   2026.4.0
grpcio                   1.80.0
h11                      0.16.0
hf-xet                   1.5.0
httpcore                 1.0.9
httpx                    0.28.1
huggingface_hub          1.14.0
idna                     3.15
Jinja2                   3.1.6
kiwisolver               1.5.0
Markdown                 3.10.2
markdown-it-py           4.2.0
MarkupSafe               3.0.3
matplotlib               3.10.9
mdurl                    0.1.2
ml_dtypes                0.5.0
mpmath                   1.3.0
networkx                 3.6.1
numpy                    1.26.4
nvidia-cublas-cu12       12.8.3.14
nvidia-cuda-cupti-cu12   12.8.57
nvidia-cuda-nvrtc-cu12   12.8.61
nvidia-cuda-runtime-cu12 12.8.57
nvidia-cudnn-cu12        9.7.1.26
nvidia-cufft-cu12        11.3.3.41
nvidia-cufile-cu12       1.13.0.11
nvidia-curand-cu12       10.3.9.55
nvidia-cusolver-cu12     11.7.2.55
nvidia-cusparse-cu12     12.5.7.53
nvidia-cusparselt-cu12   0.6.3
nvidia-nccl-cu12         2.26.2
nvidia-nvjitlink-cu12    12.8.61
nvidia-nvtx-cu12         12.8.55
onnx                     1.19.0
onnxruntime-gpu          1.26.0
onnxslim                 0.1.94
opencv-python            4.6.0.66
packaging                26.2
pillow                   12.2.0
pip                      24.0
polars                   1.40.1
polars-runtime-32        1.40.1
protobuf                 7.34.1
psutil                   7.2.2
pycocotools              2.0.11
Pygments                 2.20.0
pyparsing                3.3.2
python-dateutil          2.9.0.post0
PyYAML                   6.0.3
regex                    2026.5.9
requests                 2.34.1
rich                     15.0.0
safetensors              0.7.0
scipy                    1.16.0
setuptools               65.5.0
shellingham              1.5.4
six                      1.17.0
sympy                    1.14.0
tabulate                 0.10.0
tensorboard              2.20.0
tensorboard-data-server  0.7.2
tokenizers               0.22.2
torch                    2.7.1+cu128
torchaudio               2.7.1+cu128
torchvision              0.22.1+cu128
tqdm                     4.67.3
transformers             5.8.1
triton                   3.3.1
typer                    0.25.1
typing_extensions        4.15.0
ultralytics              8.4.58
ultralytics-thop         2.0.19
urllib3                  2.7.0
Werkzeug                 3.1.8

TransformerEncoderLayer（Transformer 编码器层）

TransformerEncoderLayer 是标准 Transformer 编码器的核心组件，它由 多头自注意力 （Multi-Head Self-Attention）和 前馈网络 （Feed-Forward Network）组成，并配合残差连接和层归一化。该模块支持 pre-normalization （先归一化再子层）和 post-normalization（先子层再归一化）两种配置，灵活性高，常用于目标检测（如 RT-DETR）或视觉 Transformer 等模型中。

代码实现

python 复制代码
import cv2
import math
import torch
import numpy as np
import matplotlib.pyplot as plt
from torch import nn

class TransformerEncoderLayer(nn.Module):
    """A single layer of the transformer encoder.

    This class implements a standard transformer encoder layer with multi-head attention and feedforward network,
    supporting both pre-normalization and post-normalization configurations.

    Attributes:
        ma (nn.MultiheadAttention): Multi-head attention module.
        fc1 (nn.Linear): First linear layer in the feedforward network.
        fc2 (nn.Linear): Second linear layer in the feedforward network.
        norm1 (nn.LayerNorm): Layer normalization after attention.
        norm2 (nn.LayerNorm): Layer normalization after feedforward network.
        dropout (nn.Dropout): Dropout layer for the feedforward network.
        dropout1 (nn.Dropout): Dropout layer after attention.
        dropout2 (nn.Dropout): Dropout layer after feedforward network.
        act (nn.Module): Activation function.
        normalize_before (bool): Whether to apply normalization before attention and feedforward.
    """

    def __init__(
        self,
        c1: int,
        cm: int = 2048,
        num_heads: int = 8,
        dropout: float = 0.0,
        act: nn.Module = nn.GELU(),
        normalize_before: bool = False,
    ):
        """Initialize the TransformerEncoderLayer with specified parameters.

        Args:
            c1 (int): Input dimension.
            cm (int): Hidden dimension in the feedforward network.
            num_heads (int): Number of attention heads.
            dropout (float): Dropout probability.
            act (nn.Module): Activation function.
            normalize_before (bool): Whether to apply normalization before attention and feedforward.
        """
        super().__init__()
        # from ...utils.torch_utils import TORCH_1_9

        # if not TORCH_1_9:
        #     raise ModuleNotFoundError(
        #         "TransformerEncoderLayer() requires torch>=1.9 to use nn.MultiheadAttention(batch_first=True)."
        #     )
        self.ma = nn.MultiheadAttention(c1, num_heads, dropout=dropout, batch_first=True)
        # Implementation of Feedforward model
        self.fc1 = nn.Linear(c1, cm)
        self.fc2 = nn.Linear(cm, c1)

        self.norm1 = nn.LayerNorm(c1)
        self.norm2 = nn.LayerNorm(c1)
        self.dropout = nn.Dropout(dropout)
        self.dropout1 = nn.Dropout(dropout)
        self.dropout2 = nn.Dropout(dropout)

        self.act = act
        self.normalize_before = normalize_before

    @staticmethod
    def with_pos_embed(tensor: torch.Tensor, pos: torch.Tensor | None = None) -> torch.Tensor:
        """Add position embeddings to the tensor if provided."""
        return tensor if pos is None else tensor + pos

    def forward_post(
        self,
        src: torch.Tensor,
        src_mask: torch.Tensor | None = None,
        src_key_padding_mask: torch.Tensor | None = None,
        pos: torch.Tensor | None = None,
    ) -> torch.Tensor:
        """Perform forward pass with post-normalization.

        Args:
            src (torch.Tensor): Input tensor.
            src_mask (torch.Tensor, optional): Mask for the src sequence.
            src_key_padding_mask (torch.Tensor, optional): Mask for the src keys per batch.
            pos (torch.Tensor, optional): Positional encoding.

        Returns:
            (torch.Tensor): Output tensor after attention and feedforward.
        """
        q = k = self.with_pos_embed(src, pos)
        src2 = self.ma(q, k, value=src, attn_mask=src_mask, key_padding_mask=src_key_padding_mask)[0]
        src = src + self.dropout1(src2)
        src = self.norm1(src)
        src2 = self.fc2(self.dropout(self.act(self.fc1(src))))
        src = src + self.dropout2(src2)
        return self.norm2(src)

    def forward_pre(
        self,
        src: torch.Tensor,
        src_mask: torch.Tensor | None = None,
        src_key_padding_mask: torch.Tensor | None = None,
        pos: torch.Tensor | None = None,
    ) -> torch.Tensor:
        """Perform forward pass with pre-normalization.

        Args:
            src (torch.Tensor): Input tensor.
            src_mask (torch.Tensor, optional): Mask for the src sequence.
            src_key_padding_mask (torch.Tensor, optional): Mask for the src keys per batch.
            pos (torch.Tensor, optional): Positional encoding.

        Returns:
            (torch.Tensor): Output tensor after attention and feedforward.
        """
        src2 = self.norm1(src)
        q = k = self.with_pos_embed(src2, pos)
        src2 = self.ma(q, k, value=src2, attn_mask=src_mask, key_padding_mask=src_key_padding_mask)[0]
        src = src + self.dropout1(src2)
        src2 = self.norm2(src)
        src2 = self.fc2(self.dropout(self.act(self.fc1(src2))))
        return src + self.dropout2(src2)

    def forward(
        self,
        src: torch.Tensor,
        src_mask: torch.Tensor | None = None,
        src_key_padding_mask: torch.Tensor | None = None,
        pos: torch.Tensor | None = None,
    ) -> torch.Tensor:
        """Forward propagate the input through the encoder module.

        Args:
            src (torch.Tensor): Input tensor.
            src_mask (torch.Tensor, optional): Mask for the src sequence.
            src_key_padding_mask (torch.Tensor, optional): Mask for the src keys per batch.
            pos (torch.Tensor, optional): Positional encoding.

        Returns:
            (torch.Tensor): Output tensor after transformer encoder layer.
        """
        if self.normalize_before:
            return self.forward_pre(src, src_mask, src_key_padding_mask, pos)
        return self.forward_post(src, src_mask, src_key_padding_mask, pos)

功能

  • 特征转换：对输入序列（如特征图展平后的 token 序列）进行自注意力建模，捕获长距离依赖关系，再通过前馈网络进行非线性变换。
  • 归一化策略可选 ：通过 normalize_before 控制使用 pre-norm （先 LayerNorm 再子层）或 post-norm（先子层再 LayerNorm）。pre-norm 通常更稳定，训练收敛更快。
  • 位置编码集成 ：通过 with_pos_embed 静态方法，可将位置编码添加到查询（Q）和键（K）上，使注意力能感知位置信息。

初始化参数

参数 类型 说明
c1 int 输入特征维度（即每个 token 的向量维度）
cm int 前馈网络隐藏层维度（默认 2048）
num_heads int 多头注意力的头数（默认 8）
dropout float Dropout 概率（默认 0.0）
act nn.Module 前馈网络的激活函数（默认 nn.GELU()）
normalize_before bool 是否使用 pre-normalization（默认 False，即 post-norm）

注意：该模块要求 PyTorch ≥ 1.9，因为 nn.MultiheadAttention 使用了 batch_first=True。

前向方法

forward_post（后归一化）
  1. 将位置编码加到输入 src 上，得到 Q 和 K。
  2. 多头自注意力（Q, K, V=src）得到注意力输出 src2。
  3. 残差连接：src = src + dropout(src2)。
  4. 第一次 LayerNorm：src = norm1(src)。
  5. 前馈网络（FC1 → Act → Dropout → FC2）得到 src2。
  6. 残差连接：src = src + dropout(src2)。
  7. 第二次 LayerNorm：return norm2(src)。
forward_pre（前归一化）
  1. 第一次 LayerNorm：src2 = norm1(src)。
  2. 将位置编码加到 src2 上，得到 Q 和 K。
  3. 多头自注意力（Q, K, V=src2）得到 src2。
  4. 残差连接：src = src + dropout(src2)。
  5. 第二次 LayerNorm：src2 = norm2(src)。
  6. 前馈网络（FC1 → Act → Dropout → FC2）得到 src2。
  7. 残差连接：return src + dropout(src2)。
forward

根据 normalize_before 选择调用 forward_pre 或 forward_post。

使用示例

python 复制代码
if __name__ == '__main__':
    # 构造输入：batch_size=2, seq_len=10, dim=128
    batch_size, seq_len, dim = 2, 10, 128
    src = torch.randn(batch_size, seq_len, dim)

    # 创建编码器层（post-norm 风格）
    encoder_layer = TransformerEncoderLayer(
        c1=dim,
        cm=2048,
        num_heads=8,
        dropout=0.1,
        act=nn.GELU(),
        normalize_before=False,  # post-norm
    )

    # 前向传播
    with torch.no_grad():
        out = encoder_layer(src)
    print("输入形状:", src.shape)          # [2, 10, 128]
    print("post-norm 输出形状:", out.shape)          # [2, 10, 128]

    # 切换为 pre-norm 风格
    encoder_layer_pre = TransformerEncoderLayer(
        c1=dim,
        cm=2048,
        num_heads=8,
        dropout=0.1,
        act=nn.GELU(),
        normalize_before=True,
    )
    with torch.no_grad():
        out_pre = encoder_layer_pre(src)
    print("pre-norm 输出形状:", out_pre.shape)

    # 演示使用 mask（可选）
    # 生成一个 padding mask（假设某些 token 为填充）
    key_padding_mask = torch.zeros(batch_size, seq_len, dtype=torch.bool)
    key_padding_mask[0, -2:] = True  # 第一个样本的最后两个 token 被 mask
    with torch.no_grad():
        out_masked = encoder_layer(src, src_key_padding_mask=key_padding_mask)
    print("带 mask 的输出形状:", out_masked.shape)

输出示例：

复制代码
输入形状: torch.Size([2, 10, 128])
post-norm 输出形状: torch.Size([2, 10, 128])
pre-norm 输出形状: torch.Size([2, 10, 128])
带 mask 的输出形状: torch.Size([2, 10, 128])

流程示意图

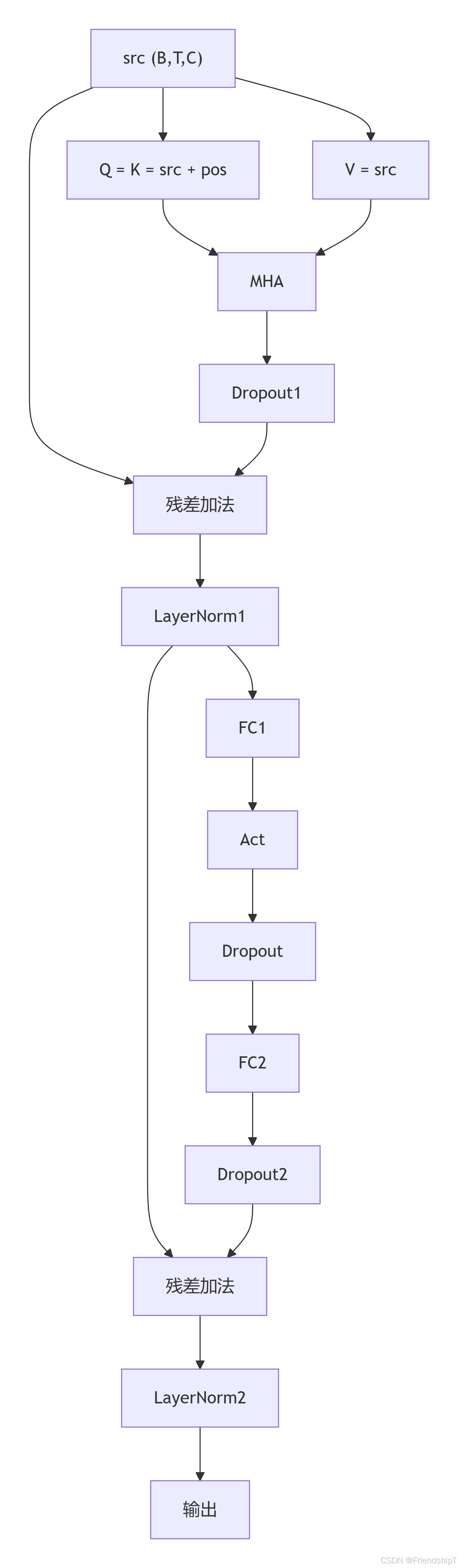

Post-Normalization（默认）

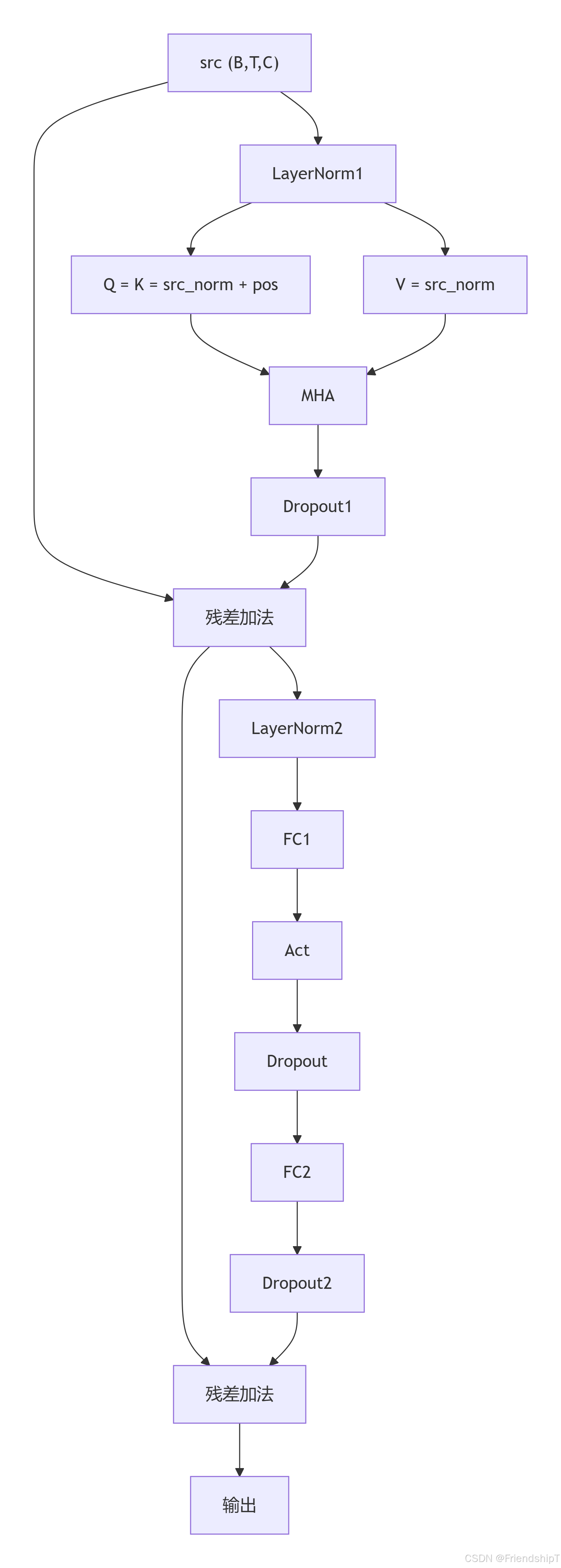

Pre-Normalization

代码解读

  • with_pos_embed：静态方法，若位置编码不为空，则将其加到输入张量上（用于 Q 和 K）。
  • __init__ ：初始化 MHA、FFN 的线性层、LayerNorm 和 Dropout。注意 FFN 采用 Linear -> Act -> Dropout -> Linear 结构，且 dropout 参数统一控制所有 Dropout 层。
  • 版本检查 ：若 PyTorch < 1.9，则抛出 ModuleNotFoundError，因为 batch_first=True 参数在旧版本中不可用。
  • forward_post 和 forward_pre：分别实现两种归一化顺序，完全遵循 Transformer 原始设计（Vaswani et al.）和后续改进（pre-norm）。

注意事项

  1. 输入格式 ：src 必须是 (B, T, C) 形状，其中 B 为 batch size，T 为序列长度（如特征图展平后的 token 数），C 为特征维度。
  2. 位置编码 ：需要外部提供位置编码（pos），可通过三角函数或可学习的位置嵌入生成，并传入 forward。
  3. Mask 使用 ：
    • src_mask：序列内部的注意力掩码（如防止看到未来信息），形状通常为 (T, T)。
    • src_key_padding_mask：针对 batch 中不同样本的填充 token 掩码，形状为 (B, T)，值为 True 表示该位置被忽略。
  4. 训练与推理 ：该模块包含 Dropout，训练时应设为 train() 模式，推理时应设为 eval()。
  5. 内存占用：由于 MHA 的计算复杂度为 O(T²)，当序列长度较大时（如高分辨率特征图），显存和计算量会急剧增加，需谨慎使用。

优缺点

优点
  1. 强大的全局建模能力：自注意力机制能捕获序列中任意两个位置之间的依赖关系，优于卷积的局部感受野。
  2. 灵活的归一化策略：支持 pre-norm 和 post-norm，pre-norm 在深层网络中更稳定，训练更平滑。
  3. 标准化接口 ：与 PyTorch 官方 TransformerEncoderLayer 兼容，易于替换和对比。
  4. 掩码支持：可处理变长序列，适合检测、分割等需要 padding 的任务。
缺点
  1. 计算量大：自注意力的复杂度与序列长度平方成正比，对高分辨率特征图不友好。
  2. 依赖外部位置编码：本身不包含位置信息，需额外添加（如正弦编码或可学习嵌入），增加设计复杂度。
  3. 训练不稳定（post-norm）：post-norm 在深层网络中可能梯度爆炸，需配合学习率预热等技术。
  4. 对硬件要求高 ：需要 PyTorch ≥ 1.9，且 MHA 的 batch_first=True 在某些旧硬件上可能不支持。

在 YOLO 系列的 RT-DETR 中，TransformerEncoderLayer 被用于编码器部分，将 CNN 提取的特征图转换为序列并进行注意力建模，从而提升检测精度。使用时建议在深层特征层采用 pre-norm 配置，并注意序列长度的控制（可通过降采样或窗口注意力缓解复杂度）。

扩展

多头注意力（Multi-Head Attention）

nn.MultiheadAttention 是 PyTorch 中实现多头注意力（Multi-Head Attention） 机制的核心模块。它源自经典的Transformer论文《Attention Is All You Need》，是构建各种Transformer架构（如BERT、GPT、ViT等）的基础组件。

简单来说，它的核心思想是：让模型能够从不同的角度（子空间）同时关注输入信息的不同部分。

核心原理：它是如何工作的？

多头注意力机制将整个计算过程分解为几个关键步骤，其核心数学定义如下：

MultiHead(Q, K, V) = Concat(head_1, ..., head_h) * W^O

其中每个注意力头 head_i 的计算是：

head_i = Attention(Q * W_i^Q, K * W_i^K, V * W_i^V)

为了更直观地理解，可以把这个过程拆解为四步：

  1. 线性投影（Projection） ：对于输入的查询（Q）、键（K）和值（V）张量，模块会使用三个独立的线性层（全连接层）将它们分别投影到不同的空间。这里的投影维度由embed_dim决定。
  2. 拆分多头（Split Heads） ：投影后的Q、K、V张量会被均匀拆分 成 num_heads 份。每一份就代表一个"头"，每个头的维度是 embed_dim // num_heads。这使得每个头都能在一个相对低维的子空间里独立工作。
  3. 缩放点积注意力（Scaled Dot-Product Attention） ：每个头独立地执行注意力计算。其核心是缩放点积注意力 公式：
    Attention(Q, K, V) = softmax(Q * K^T / √d_k) * V
    这个过程可以理解为：用Q去"查询"K，计算出 attention 权重（相关性分数），然后用这个权重去加权求和 V，从而得到针对当前查询的"关注"结果。
  4. 合并与输出（Concatenate and Project） ：所有头计算完成后，会将它们的结果拼接（Concat）起来，恢复成 embed_dim 的维度。最后，再通过一个最终的线性层（W^O）进行投影，得到模块的最终输出。

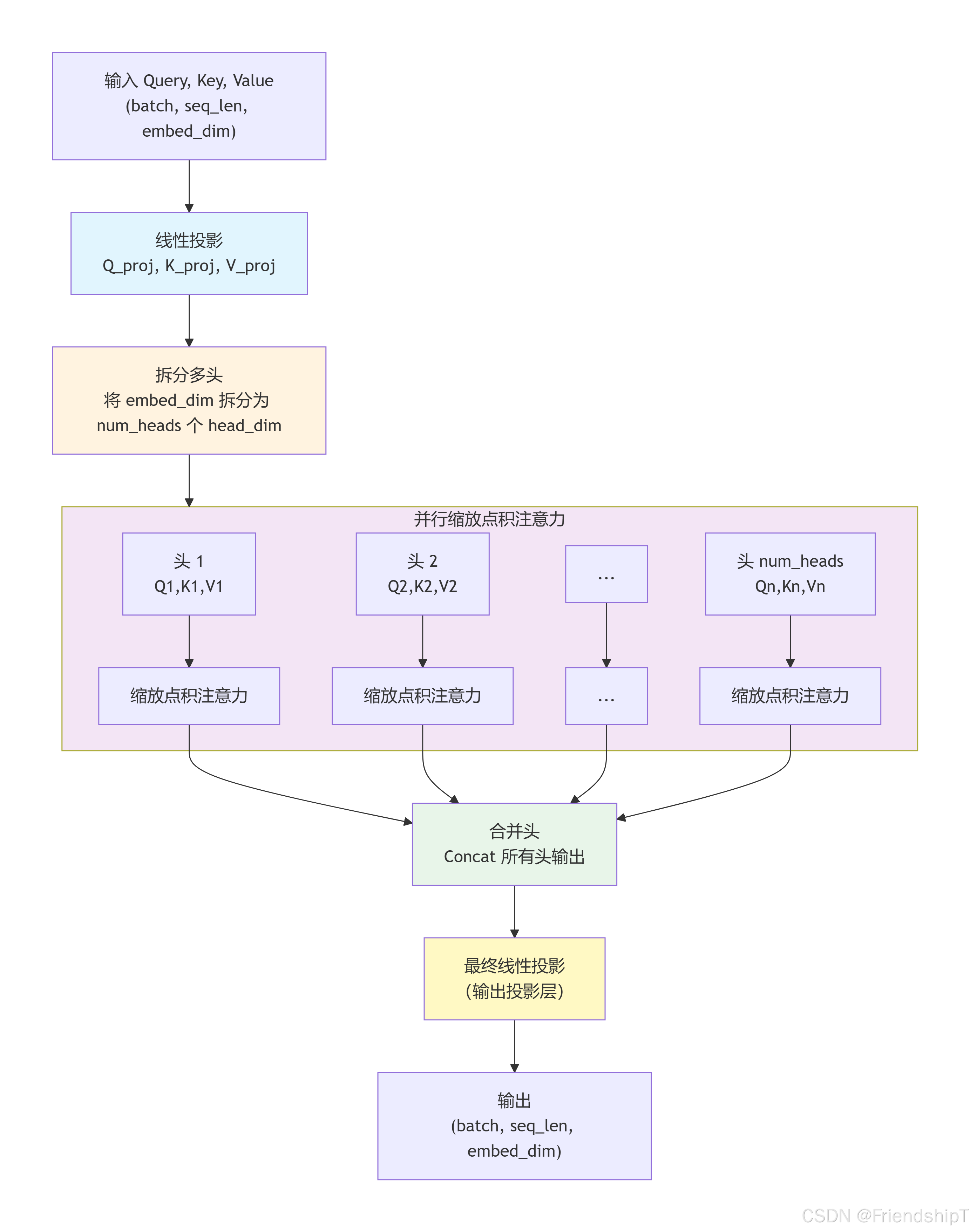

流程示意图

以下是 nn.MultiheadAttention 核心流程 "投影-拆分-并行计算-合并" 的示意图，清晰展示了数据流转过程。

  1. 输入 ：三个张量 Q、K、V，形状均为 (batch, seq_len, embed_dim)。
  2. 线性投影：通过三个独立的线性层（全连接）将 Q、K、V 投影到指定的特征空间。
  3. 拆分多头 ：将投影后的向量在最后一维（embed_dim）均匀拆分为 num_heads 个 head_dim（head_dim = embed_dim // num_heads），形成多个头。
  4. 并行计算 ：每个头独立执行缩放点积注意力（softmax(Q·K^T/√d_k)·V），得到各自的输出。
  5. 合并头 ：将所有头的输出在最后一维拼接（Concat），恢复维度为 embed_dim。
  6. 最终线性投影 ：通过一个额外的线性层将拼接后的结果映射回 embed_dim，得到最终输出。

该流程完整体现了多头注意力机制的设计思想：通过多个并行的子空间，让模型同时关注不同方面的信息。

主要参数详解

初始化 nn.MultiheadAttention 时，最核心的参数如下：

  • embed_dim (int) ：模型的总维度 。这是整个模块输入和输出的特征维度。注意 ：embed_dim 必须能够被 num_heads 整除。
  • num_heads (int) ：并行注意力头的数量 。每个头的维度是 embed_dim // num_heads。增加头的数量可以让模型关注更多不同的子空间。
  • dropout (float)：在注意力权重上应用的 Dropout 概率，默认为 0.0。用于防止过拟合。
  • bias (bool) ：是否给线性投影层添加偏置，默认为 True。
  • batch_first (bool) ：非常重要 的参数，决定了输入输出张量的形状。
    • batch_first=True：张量形状为 (batch_size, seq_len, embed_dim)。这是目前更常用、更直观的格式。
    • batch_first=False (默认)：张量形状为 (seq_len, batch_size, embed_dim)。这是PyTorch早期的默认格式。

输入与输出

调用一个已初始化的 MultiheadAttention 模块时，主要输入是 query, key, value 三个张量。

  • 输入：

    • query, key, value：形状取决于 batch_first 的设置。
      • 若 batch_first=True：形状为 (batch_size, seq_len, embed_dim)。
      • 若 batch_first=False：形状为 (seq_len, batch_size, embed_dim)。
    • 注意 ：key 和 value 的序列长度（seq_len）可以与 query 不同，但它们的 embed_dim 必须相同。

  • 输出：

    • attn_output ：注意力机制的最终输出，形状与 query 输入一致。
    • attn_output_weights ：（可选）计算出的注意力权重，形状为 (batch_size, num_heads, query_seq_len, key_seq_len)。

使用示例

python 复制代码
import torch
import torch.nn as nn

# 1. 定义参数
embed_dim = 512  # 模型总维度
num_heads = 8    # 注意力头数量
batch_size = 2
seq_len = 10

# 2. 创建 MultiheadAttention 模块
# 设置 batch_first=True 使输入输出形状更直观
mha = nn.MultiheadAttention(embed_dim=embed_dim,
                            num_heads=num_heads,
                            batch_first=True)

# 3. 创建模拟输入 (batch_size, seq_len, embed_dim)
query = torch.randn(batch_size, seq_len, embed_dim)
key = torch.randn(batch_size, seq_len, embed_dim)
value = torch.randn(batch_size, seq_len, embed_dim)

# 4. 前向传播
attn_output, attn_weights = mha(query, key, value)

print(f"attn_output shape: {attn_output.shape}") # torch.Size([2, 10, 512])
print(f"attn_weights shape: {attn_weights.shape}") # torch.Size([2, 8, 10, 10])
在 TransformerEncoderLayer 中的使用

你提供的 TransformerEncoderLayer 正是对 nn.MultiheadAttention 的典型封装：

python 复制代码
self.ma = nn.MultiheadAttention(c1, num_heads, dropout=dropout, batch_first=True)

在编码器中，query, key, value 通常传入同一个张量 src ，这被称为自注意力（Self-Attention）。

重要注意事项

  1. batch_first 参数 ：务必根据你的数据格式正确设置。PyTorch 官方教程和许多新项目都推荐使用 batch_first=True。
  2. 自注意力（Self-Attention） ：当 query, key, value 是同一个张量时，即进行自注意力计算。这是 Transformer 编码器层的核心操作。
  3. 推理加速 ：在满足特定条件时（如自注意力、batch_first=True、禁用梯度等），PyTorch 会自动使用一个 fastpath 来加速推理。
  4. 掩码（Masking） ：
    • attn_mask ：注意力掩码，形状为 (query_seq_len, key_seq_len) 或 (batch_size * num_heads, query_seq_len, key_seq_len)，用于屏蔽特定的注意力位置（如解码器中的未来信息）。
    • key_padding_mask ：键填充掩码，形状为 (batch_size, key_seq_len)，用于指示哪些位置是填充（padding）的，以避免模型关注到无意义的填充符。

总结

nn.MultiheadAttention 是 PyTorch 对多头注意力机制的高效实现。理解其 "投影-拆分-并行计算-合并" 的核心流程，以及 embed_dim、num_heads、batch_first 等关键参数，是使用和定制各种 Transformer 模型的基础。在实际应用中，它常作为 TransformerEncoderLayer 等更高级模块的核心组件。

num_heads 参数详细作用

在 nn.MultiheadAttention 中，num_heads 是控制注意力头数量 的核心参数。它直接决定了多头注意力（Multi-Head Attention）的行为，深刻地影响着模型的能力、效率和可解释性。

1. 核心作用：将特征空间划分成多个子空间

多头注意力的核心思想是并行的、不同的注意力机制 。num_heads 定义了并行头的数量。

  • 每个注意力头都独立地进行缩放点积注意力（Scaled Dot-Product Attention）计算。
  • 每个头拥有独立的线性投影矩阵 （W_i^Q, W_i^K, W_i^V），将输入的 Q、K、V 投影到不同的低维子空间。
  • 每个子空间的维度为 head_dim = embed_dim // num_heads。
  • 多个头允许模型在不同的子空间中关注输入的不同部分或关系，从而捕捉更丰富的特征模式。
2. 对模型容量和表达能力的直接影响

num_heads 影响着模型的参数量 和计算复杂度：

  • 参数量 ：每个头有自己的投影层，但总参数量主要取决于 embed_dim 和 num_heads 的关系。本质上，多头注意力与单头注意力的总参数量相近（因为总投影矩阵的大小是 embed_dim × embed_dim），但多头的投影矩阵被拆分成多个低维矩阵，这增加了模型的多样性而非单纯增加参数量。

  • 计算复杂度 ：每个头的计算复杂度是 O(seq_len^2 * head_dim)，总复杂度为 O(seq_len^2 * embed_dim)（因为总 head_dim 和等于 embed_dim）。因此，num_heads 不会显著改变理论复杂度，但会改变内存访问模式，在硬件上可能影响速度。

  • 表达能力：

    • 每个头可以学习关注不同的特征（例如，一个头关注词性，另一个关注语义，第三个关注距离关系等）。
    • 较多的头通常能捕捉更丰富的模式，但过多的头可能导致每个子空间过小（head_dim 过小），限制每个头的表示能力，导致它们变得同质化或失效。
    • 经验研究表明，在 Transformer 模型中，num_heads 通常设置为 8、12、16，并需要配合合适的 embed_dim（保证 head_dim 至少为 32 或 64，以保持足够的表现力）。
3. 对训练和优化的影响
  • 梯度流 ：多个头提供了更丰富的梯度信号，有助于模型在训练初期更快收敛。
  • 稳定性：多头设计使得模型对单头的噪声不敏感，因为多个头可以相互补充，提高鲁棒性。
  • 与正则化的关系：多头注意力天然具有某种正则化效果（类似于集成学习），每个头学习不同的表示，最终拼接输出，这有助于缓解过拟合。
4. 与 embed_dim 的严格关系

embed_dim 必须能够被 num_heads 整除，即 embed_dim % num_heads == 0。这是因为 embed_dim 被均匀拆分到每个头，每个头的维度为 head_dim = embed_dim // num_heads。

  • 为什么是整除？ 因为输入输出总维度不变，但内部需要将特征向量分块到各个头。如果维度不能整除，则无法均匀拆分，PyTorch 会抛出错误。
  • 如何选择？ 通常选择 num_heads 使得 head_dim 至少为 32 或 64，以保证每个头有足够的容量。例如，若 embed_dim=512，可选 num_heads=8（head_dim=64）或 num_heads=16（head_dim=32）。
5. 实际使用中的常见配置
  • 小型模型 （如 BERT-base）：embed_dim=768, num_heads=12 → head_dim=64
  • 大型模型 （如 BERT-large）：embed_dim=1024, num_heads=16 → head_dim=64
  • 视觉模型 （如 ViT-B/16）：embed_dim=768, num_heads=12 → head_dim=64
  • 计算受限场景 （如轻量级检测模型）：可能使用 num_heads=4 或 8，并配合较小的 embed_dim。
6. 在 TransformerEncoderLayer 中的体现

您提供的 TransformerEncoderLayer 中，num_heads 直接传递给 nn.MultiheadAttention：

python 复制代码
self.ma = nn.MultiheadAttention(c1, num_heads, dropout=dropout, batch_first=True)

其中 c1 即为 embed_dim。因此，调整 num_heads 将直接影响该编码器层的注意力行为。

7. 头的可视化与可解释性

多头注意力的一大优势是注意力权重的可解释性 。在推理时，可以提取每个头的注意力权重矩阵 attn_output_weights（形状为 [batch_size, num_heads, query_len, key_len]），并可视化不同的头关注的区域，以理解模型关注的模式。

例如：

  • 在机器翻译中，有些头关注邻近词，有些头关注长距离依赖。
  • 在图像分类中，不同头可能关注图像的不同区域。
8. 总结：如何调优 num_heads
  • 默认值 ：在大多数 Transformer 变体中，num_heads=8 或 12 是良好起点。
  • 增大 num_heads ：
    • 如果 embed_dim 足够大（如 ≥512），可以尝试增加头数，以提高模型的表达能力和性能。
    • 需要注意的是，头数增加会导致每个头的维度变小，可能削弱单头能力，需要通过实验验证。
  • 减小 num_heads ：
    • 当模型过拟合或计算资源紧张时，可以适度减少头数，降低模型复杂度。
  • 确保整除 ：无论增减，必须保证 embed_dim % num_heads == 0。

总之，num_heads 是控制多头注意力机制多样性和并行性的关键超参数，合理选择有助于提升模型性能。在实际应用中，建议参考相似任务的成功配置，并进行小范围调优实验。

参考文献

1 https://docs.ultralytics.com/

2 https://github.com/ultralytics/ultralytics.git

热门推荐
012026年6月AI大模型全景报告：GPT-5.6、Claude Opus 4.8、Gemini 3.5，中美AI三足鼎立谁主沉浮？022026年6月AI行业全景：从百模大战到Agent元年，这30天发生了什么？032026 年 AI 编程工具终极横评：Cursor vs Claude Code vs Copilot vs Windsurf04飞书长连接_事件订阅（接收消息，审批任务状态变更）05Trae国际版与国内版深度测评：AI原生IDE的双生花06【AI】2026 年具身智能模型和世界模型总结07GitHub 镜像站点08Claude Code、Codex、Cursor三分天下：2026年AI编程Agent生态全景剖析092026 AI 编程工具终极实战指南：Cursor vs Claude Code vs Copilot，开发者该怎么选？102026年AI架构实战：彻底解决OpenAI接口超时与封号，Python调用GPT-5.2/Sora2企业级架构详解（附源码+压测报告）
