前置基础必学（零基础先看懂，否则三大系统完全听不懂）
1. 核心概念定义
- 电力系统中性点 ：三相变压器低压侧绕组星形连接的公共端点，低压配电常用220/380V 三相四线制 ，中性点引出一根线叫中性线（N 线，零线）。
- 接地 ：把电气设备金属外壳、框架、配电箱、电缆铠装等外露导电部分，通过接地线和大地可靠连接，作用：
- 漏电时迅速降低外壳对地电压，防止人身触电；
- 故障时形成短路电流，让断路器、漏电保护器、熔断器快速跳闸切断电源。
- PE 线（保护接地线） ：专门用来做设备外壳接地保护的导线，正常无电流，故障漏电时走故障电流，绝对不能断开、不能接开关、不能和零线混用，规范标准颜色：黄绿双色线。
- N 线（中性线 / 零线）：传输单相工作电流，正常带电，可接开关、熔断器，颜色：淡蓝色。
- PEN 线（保护中性线）：同一根线同时兼具 N 线 + PE 线两种功能，只允许用在变压器总进线前端，线路后端必须分开成 N、PE，严禁全程共用。

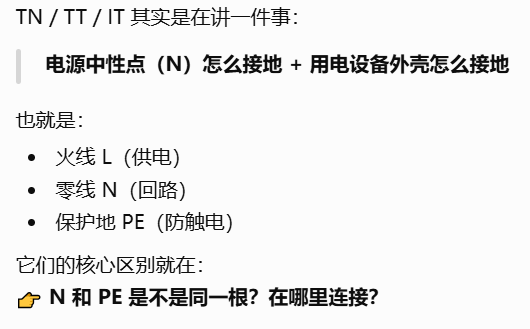

2. 两大分类依据（三大系统划分的唯一标准）
划分规则只看两点：
- 电源侧（变压器中性点）怎么接地
- 用电设备金属外露部分怎么接地
- 电源中性点直接接地 ：属于大电流接地系统，分为 TN、TT 两种；
- 电源中性点不接地 / 经高阻抗接地 ：属于小电流接地系统，只有 IT 系统。
一、TN 系统（民用建筑、工厂、商铺、家装最常用，90% 低压配电都是 TN 系统）

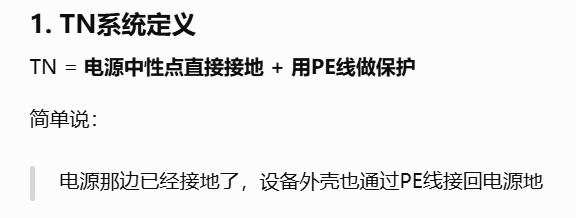

1. 定义
配电变压器低压侧中性点直接接地 ，所有电气设备的金属外露导电部分，全部通过PE 保护线连接到电源中性点的接地极上 ，设备保护接地统一接回变压器接地网。 简单理解：电源中性点接地，所有设备外壳统一接回变压器的大地。
2.TN系统结构图（核心理解）
3. TN 系统三大子类型：TN‑S、TN‑C、TN‑C‑S（必须全部掌握）

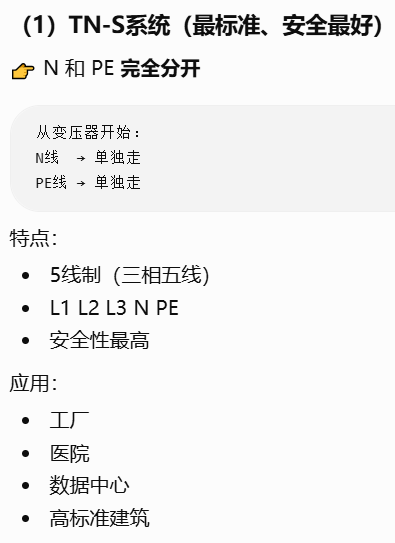

（1）TN‑S 系统（现在民用、工地、写字楼、家装强制首选，最安全）
结构特点
- 从变压器低压端开始，N 零线、PE 保护线全程完全分开，两根独立导线，绝不合并；
- 五线制式：L1、L2、L3（三根火线）+ N（淡蓝零线）+ PE（黄绿双色地线），也就是常说的三相五线制；
- PE 线只做保护接地，全程无断点、不进空开、不接漏保、不接任何熔断器；
- N 线只走工作电流，正常有电位，PE 线正常对地零电位。
核心优势（零基础必记）
- PE 线全程独立，不会因为零线断线、三相不平衡导致设备外壳带电，触电风险最低；
- 可以稳定安装漏电保护器，漏电故障精准跳闸；
- 适合民用住宅、高层建筑、医院、商场、临时施工工地、潮湿环境（厨房、卫生间、地下室）；
- 防雷、防静电性能最优。
关键规范要点
- PE 线只允许在总配电箱处做一次重复接地，分配电箱、末端插座严禁再把 N 线和 PE 线短接；
- 插座必须遵循 "左零右火上接地"，上端端子只能接 PE 黄绿线。

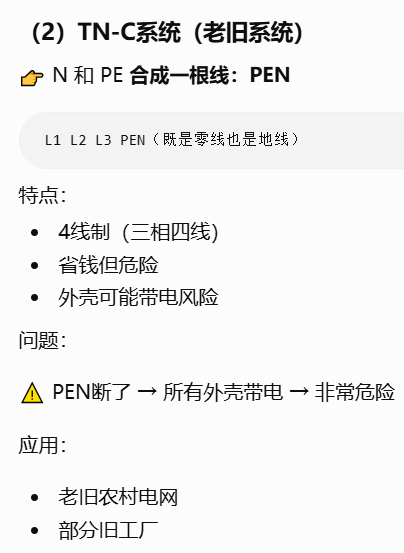

（2）TN‑C 系统（老旧淘汰系统，现在民用严禁使用）
结构特点
- 变压器出线开始，N 线和 PE 线合并为一根PEN 保护中性线，全程不分开；
- 四线制式：三根火线 + 一根 PEN 线（三相四线制），没有单独地线；
- 设备金属外壳直接接在 PEN 线上，依靠 PEN 线实现接地保护。
致命缺陷（为什么淘汰）
- 一旦 PEN 线断线，断点后方所有设备外壳会直接带上 220V 相电压，大面积触电伤亡事故；
- 无法安装漏电保护器，漏电故障不会跳闸，只能靠短路保护，人身安全无保障；
- 三相负荷不平衡时，PEN 线上会产生电压降，设备外壳带电；
- 不能用于易燃易爆场所、潮湿场所、人员密集场所。
适用场景
仅早期老旧厂区、农村早期架空线路，现阶段新建工程明令禁止使用 TN‑C。

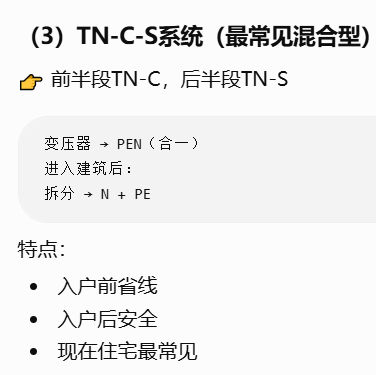

（3）TN‑C‑S 系统（工业厂区、城市电网入户最常用，性价比最高）
结构特点
- 变压器到总配电柜前段采用 TN‑C 模式：火线 3 根 + 1 根 PEN 线（四线）；
- 在总配电柜位置必须做重复接地 ，接地之后，PEN 线强制一分为二：
- 一根变为 N 工作零线（淡蓝色）；
- 一根变为 PE 保护地线（黄绿双色）；
- 总配电柜之后，N、PE 全程严格分开，不允许再次合并，后端就是 TN‑S 运行模式；
- 入户配电箱、楼层配电箱全部采用三相五线配电。
核心规则（考试 + 实操高频考点）
- PEN 线只能在总柜处重复接地并分离，分离后永远不能再次接在一起；
- 总配电箱内 N 排、PE 排必须相互绝缘隔离，只在接地位置连通一次；
- 入户以后插座、照明回路只能接 N 线，接地端子只能接 PE 线。
适用场景
城市 10kV 变配电、厂区配电、小区居民配电、沿街商铺配电，是目前城市电网最主流的接地方式。
4. TN 系统通用保护原理
当某一相火线绝缘破损搭接到设备金属外壳时，故障电流路径： 相线→设备外壳→PE 线→变压器中性点接地极，形成金属性单相短路，极大短路电流会瞬间让上级断路器、熔断器瞬时跳闸，切断故障电源，保护人身安全。
5. TN 系统重复接地规范
- TN‑S：PE 线可在进线总处重复接地；
- TN‑C‑S：PEN 线分离位置必须做重复接地；
- 重复接地作用：降低 PE/PEN 线断线后的触电电压、加速故障跳闸、防雷防静电。
二、TT 系统（农村/独立接地系统常见、户外分散用电、光伏并网、农田灌溉、路灯、野外临时设备常用）

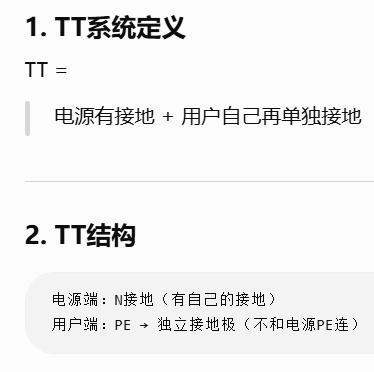

1. 完整定义
- 配电变压器低压侧中性点直接接地（和 TN 一样电源侧接地）；
- 所有用电设备的金属外露保护部分，单独设置独立的接地极 ，各个设备接地极之间相互电气隔离，绝对不通过 PE 线连接回变压器中性点接地网；
- 简单总结：电源一个接地网，每台用电设备各自独立接地，两个接地网互相分开。
2. 系统结构
三相四线制（3 火 + 1N 零线），无公共 PE 干线，设备外壳就地单独接地。
- 变压器中性点接地电阻：要求≤4Ω；
- 每台设备就地独立接地电阻：规范要求≤4Ω。

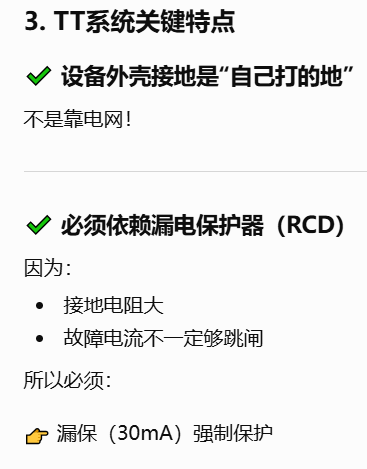

3. 故障保护原理（零基础重点理解）
相线漏电搭外壳→故障电流经过设备独立接地极→大地→变压器中性点接地极形成回路。 两个接地电阻串联，故障短路电流很小，无法触发普通断路器、熔断器跳闸 ，因此 TT 系统必须每路回路强制安装漏电保护器（RCD），依靠漏电电流检测实现故障跳闸，严禁不装漏保使用 TT 系统。
4. TT 系统优缺点
优点
- 各设备接地相互独立，单台设备漏电不会造成其他设备外壳带电；
- 电网零线故障、三相不平衡不会传导到设备接地端，抗干扰能力强；
- 适合野外分散负荷、路灯、水泵、光伏发电、偏远农田、户外监控。
缺点
-
必须全线加装漏电保护器，配电成本高；
-
多台设备共用同一接地极时，一台漏电会导致所有设备外壳带电；
-
接地施工量大，每处用电点位都需要单独打接地极。
-
接地质量不稳定
-
安全完全依赖漏保
5. 实操硬性规范
- TT 系统禁止设置公共 PE 干线，必须就地单独接地；
- 所有末端回路必须配置 30mA 动作电流的漏电保护器；
- 同一区域多台设备可以做联合接地（所有设备外壳接同一组接地极），降低接地电阻。
三、IT 系统（高安全、特殊场所用，工业特种高危场所：煤矿、化工、医院手术室、井下、防爆车间）

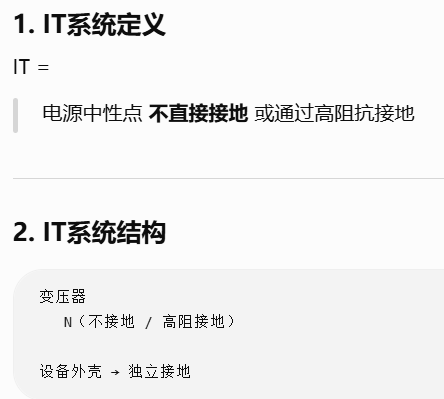

1. 定义
- 配电变压器低压侧中性点不接地，或者中性点经过高阻抗（消弧线圈）接地；
- 所有电气设备金属外露导电部分，统一通过 PE 保护线汇集到公共接地网做保护接地；
- 没有工作零线 N 线，常规采用三相三线制配电，如需 220V 电源必须通过隔离变压器获取。

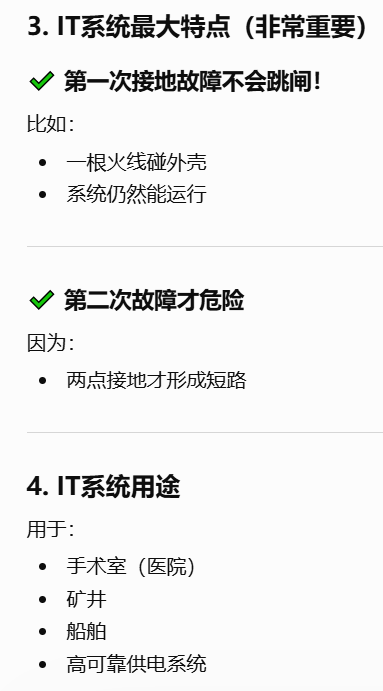

2. 单相接地故障运行特性（IT 系统最核心知识点）
- 第一次发生单相相线对地漏电故障时：不会形成短路，故障电流只是线路对地微弱电容电流，电流极小，断路器不会跳闸，系统可以继续带故障运行 2 小时；
- 运维人员需要在 2 小时内排查故障点并消除接地隐患；
- 如果发生第二次不同相线接地故障，会形成相间短路，断路器立即跳闸断电。
3. 配套必备装置：绝缘监测装置（IMD）
IT 系统必须安装绝缘监测仪，实时监测三相线路对地绝缘电阻：
- 当某一相绝缘破损对地漏电，绝缘电阻下降，装置声光报警，提醒电工查找故障；
- 不报警不停电，保障高危场所连续供电（手术室、井下、防爆化工不能随意断电引发重大事故）。
4. IT 系统优缺点
优点
- 单相接地不跳闸，供电连续性极强，适合不能中断供电的高危关键负荷；
- 触电电压低，人身安全系数高，防爆、防雷、抗干扰能力最强；
- 适合易燃易爆、潮湿强腐蚀、井下医疗特种场景。
- 不停电（超重要）
- 高可靠性
缺点
- 不能直接引出 220V 市电，必须使用隔离变压器，配电造价极高；
- 不能大规模民用普及，普通住宅、商铺绝对不用；
- 需要专业绝缘监测设备，运维技术门槛高。
- 系统复杂
- 需要绝缘监测装置（IMD）
5. 关键禁忌
- IT 系统严禁中性点直接接地，一旦接地直接变成 TT 系统，失去连续供电优势；
- 不允许引出常规工作 N 线，不能直接接家用单相插座。

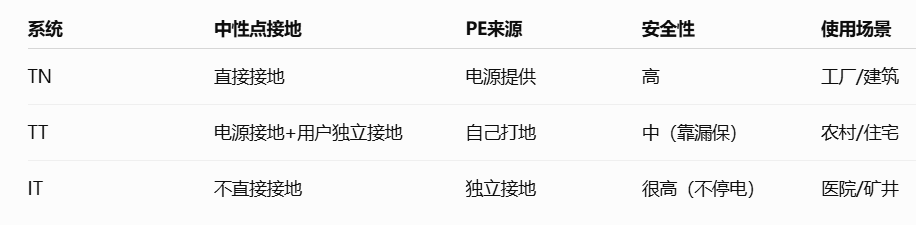

四、三大系统核心对照表
| 接地系统 | 电源中性点 | 设备接地方式 | 常用配电制式 | 必备保护装置 | 主流使用场景 |
|---|---|---|---|---|---|
| TN‑S | 直接接地 | 设备外壳统一接公共 PE 线回变压器接地 | 三相五线 | 断路器 + 可选漏保 | 住宅、商场、工地、潮湿场所 |
| TN‑C‑S | 直接接地 | 前段 PEN 总处接地分离，后端公共 PE | 前四后五 | 断路器 + 漏保 | 小区配电、厂区、城市电网 |
| TN‑C | 直接接地 | 全程 PEN 共用，无独立 PE | 三相四线 | 断路器（无法装漏保） | 老旧淘汰线路，禁止新建使用 |
| TT | 直接接地 | 每台设备单独就地独立接地 | 三相四线 | 必须装漏电保护器 | 路灯、光伏、农田、野外分散负荷 |
| IT | 不接地 / 高阻接地 | 设备统一公共 PE 接地 | 三相三线 | 绝缘监测装置 + 断路器 | 煤矿、化工、医院手术室、防爆车间 |
现实中的"真实电网长什么样？"
你在现实看到的是：
- 城市住宅：TN-C-S
- 工厂：TN-S
- 农村：TT 或 TN-C
- 医院手术室：IT

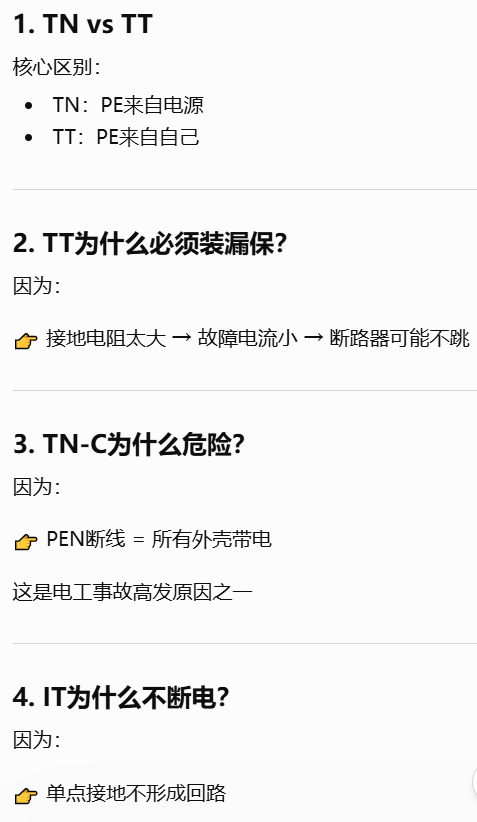

五、高频易错知识点
- 只有 TN、TT 电源中性点直接接地；IT 中性点不接地。
- TN 系统依靠短路大电流跳闸 ，TT 必须依靠漏电保护器跳闸 ，IT 靠绝缘监测报警。
- PEN 线只存在于 TN‑C、TN‑C‑S 前段，TN‑S 全程无 PEN 线。
- PEN 线一旦分离为 N、PE，永远不能再次短接，总配电箱 N、PE 排只能在接地位置连通。
- 黄绿双色线只能用作 PE 保护地线，绝对禁止用作火线、零线。
- TT 系统不能共用 PE 干线，必须就地接地；TN 系统依靠公共 PE 干线统一接地。
- IT 系统单相接地不停电，两相接地才跳闸；TN/TT 只要单相漏电故障就会快速跳闸。
六、故障安全对比总结
- 安全性排序：TN‑S ＞ TN‑C‑S ＞ TT ＞ IT（触电安全）；IT 供电连续性最强；
- 民用优先选择：TN‑S、TN‑C‑S；
- 户外分散负荷：TT；
- 防爆、不能断电的特种工业场景：IT；
- 严禁新建工程使用 TN‑C 系统。
