言归正传，本文将分享小编 基于 LogicFlow 的流程图编辑器 里，撤销（Ctrl+Z）与重做（Ctrl+Shift+Z） 从第一版 快照方案 到 命令模式 的演进。

若你也在画布类库里做可撤销编辑，或许能对照着少踩坑，嘿嘿。

需求背景

先把「这个编辑器在干啥」从简单到复杂捋一下，方便后文说为啥撤销/重做会难：

• 最基础 ：画布上可以 创建 / 删除 / 移动 节点。

• 再往上 ：节点与节点之间可以 连线（谁连谁、边增删都会驱动业务逻辑）。

• 业务以节点为单位：小编的业务是每个节点一般会选一个模型、输入该模型的提示词、配置模型参数等。

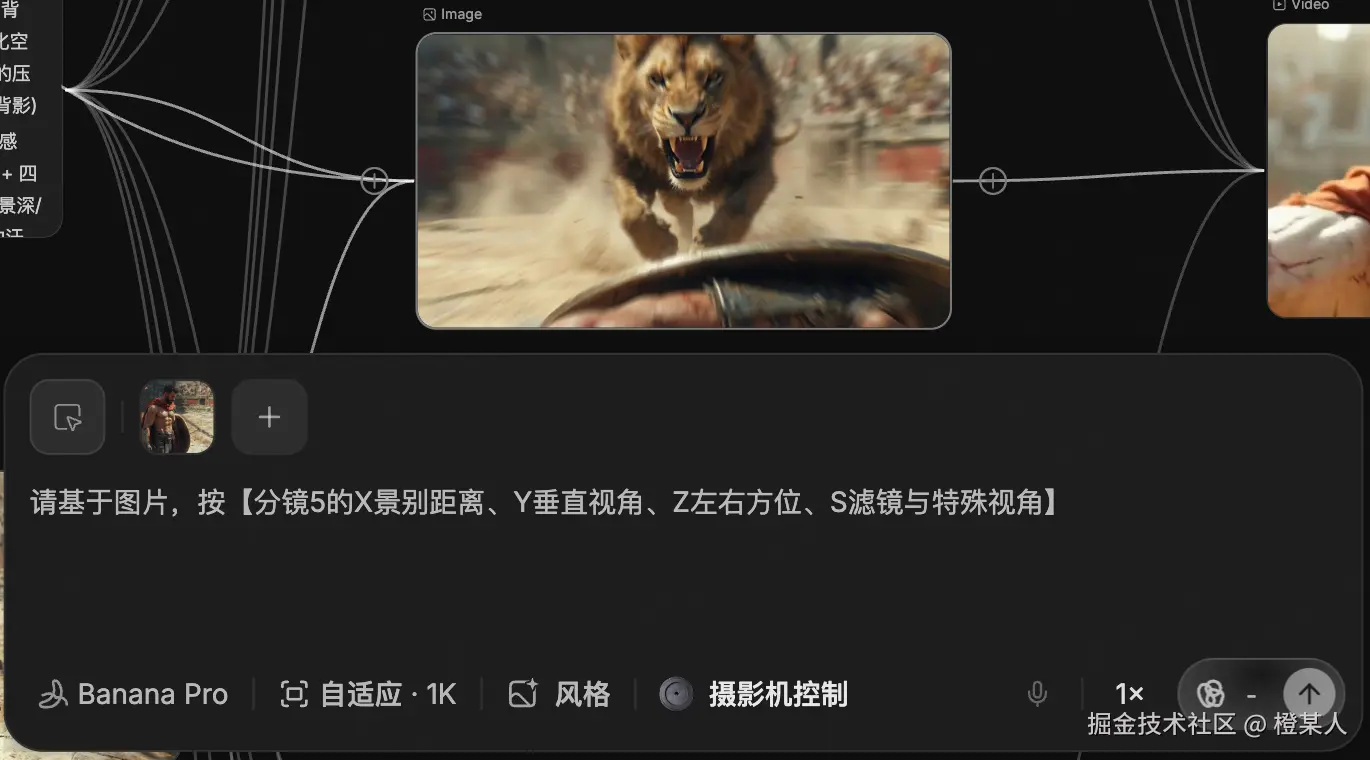

  大概交互是这样子：


  连线之后，下游节点可以在提示词等富文本里，用 @ 引用上游节点（例如引用上游产出的图片、文案）。连线断了或删了，这些引用也要跟着更新，不能各干各的。

• 打组 ：多个节点还可以收成一组统一管理（打组的情况可以看看小编写的另一篇文章：传送门）。

• 再往上：支持从剪贴板批量粘贴文本、图片、视频、音频等到画布（或直接粘贴到节点内）；另有批量删除等，这类操作往往是一口气多步，撤销时用户也期望一步就全回去。

以上能力叠在一起，就不只是「画布上多几个方块、几条线」了：还要和后端做数据同步，节点之间还要靠事件总线（例如 MITT）互相通知「谁连上谁了、谁断开了」。所以撤销/重做在工程里其实是两件事要对齐：

• 画布上 LogicFlow 里的节点和边；
• 业务里 边列表 / 节点关系等是否与画布一致。

听起来就是「回到上一步」，但只要有一环没跟上，用户就会遇到很直观的问题，例如：

• 线已经没了 （或节点删了），但下游 富文本里 @ 出来的那一段引用 还在，看起来像还能引用，其实已经不对了；
• 或者 引用已经在数据里清掉了 ，界面上一闪又对上了 旧内容（常见是异步更新顺序打架）；
• 再或者：代码里为了性能 自己缓存了一份连线关系 ，撤销后 缓存和画布对不上，别的功能读缓存就错了。

所以，选快照还是选命令、撤销栈怎么设计，直接决定了后面要不要到处打补丁，维护成本差很多。

💡 小贴士 ：如果你做的画布 只负责展示 、没有后端、没有「连线要驱动别的 UI」这类副作用，lf.render(graphData) 配合快照往往够用。一旦像上面这样绑了同步和事件，就要想清楚：撤销时，谁负责把业务侧一起改回去。

快照法（Memento）

第一版用的是最常见的思路：每次操作之后保存一份完整的 graphData 快照 ，撤销时用 LogicFlow 的 lf.render() 把整份数据灌回去。

优点也得承认：实现快，不用为每种操作写反向逻辑，状态长啥样拍个照就行。

但坑很快就来了。

第1️⃣步：认清 render() 的脾气

lf.render() 本质是全量重绘，它不会像用户正常操作那样依次触发 edge:add、edge:delete、node:add 这类细粒度事件。

结果呢？所有挂在节点增删、边增删上的业务逻辑------事件总线通知、下游引用列表、本地缓存的连线关系------在撤销/重做时统统缺席。

于是只能在各种 syncBackend、历史回调里手动补副作用，像打补丁一样，越补越心累。😅

第2️⃣步：业务越长，补丁越厚

功能一多，撤销后还要手动 emit 一下这种代码就会扩散到各处。

新人接手时也很难一眼看出：某次 render 到底缺了哪条业务链，全靠口口相传或者出了 bug 才发现。

为啥必须重新换个思路？🤔

一句话：快照记录的是状态是什么，而业务要的是发生了什么。

只要全量 render 绕开事件系统，可维护性和可扩展性都会顶在天花板上。

再用大白话记一笔：快照法像给当前状态拍张照；命令模式像记一笔笔操作流水。

落到咱们业务上，后者更好讲清楚、也好测------多一种能力，多半就是多一个命令类，而不是在 render 之后又去补一坨补丁。

这块小编也不是拍脑袋定的。重构前俺翻了不少资料、对照了一些常见编辑器/画布产品在「撤销重做」上的做法。

在可编辑画布、文档编辑、低代码编排这类既要可逆、又要不断加新操作的场景里，命令模式是非常常见、也很成熟的一条路线------当然不是宇宙唯一真理，但对操作语义清楚、反向逻辑能写清楚、后面还要持续扩展的项目，它往往是最省心的选型之一，就是说选它，没错。✅

命令模式（Command Pattern）

新方案的核心就一句话：

不记状态长啥样，而记用户做了哪一步操作，并且每一步自己负责正向执行和反向撤销。

每个命令在 execute() / undo()（必要时还有 redo()）里，把三件事打包在一起：

execute() / undo()
  ① 画布操作    → lf.addNode / lf.deleteEdge / ...
  ② 后端同步    → nodeStore / edgeStore / ...
  ③ 业务副作用  → emitter.emit(NODE_CONNECTED / DISCONNECTED) / referenceMap / ...

这样撤销时走的是精确的反向操作，而不是整页重画 + 猜副作用，事件链和业务表现自然能对齐。

这里用了一些项目中的伪代码，可能有点突兀，但核心只要记住： 一个命令的正向和反向，都要把画布操作 + 后端同步 + 业务副作用三件事一起打包 ------这正是命令模式区别于快照法的关键。

第1️⃣步：搭骨架

工程里新增了 commands/ 目录，核心就四块：

• BaseCommand ：抽象基类，约定 execute / undo / redo 三个方法。
• CommandHistory ：维护 undoStack / redoStack，替代旧的快照 historyStore。
• BatchCommand ：把多条子命令合成一次原子操作（粘贴一堆节点+边，一次 Ctrl+Z 全部回退）。
• createCommandContext ：把 emitter、各业务 stores 等注入给所有命令，避免到处传参。
• ...

边、节点、属性、复合操作（打组、拆组、粘贴等）各自拆成独立命令文件，加一种操作 = 加一个类 + 在入口接一下，扩展路径就清晰多了。

第2️⃣步：execute 和 record 分工

不是所有交互都适合先造命令再执行。

比如拖拽移动，画布已经更新了，历史里只需要 record 这次变化即可。

CommandHistory 里大致这样区分：

方式	典型场景
execute(cmd)	操作还没发生，由命令里真正去调 LF API
record(cmd)	操作已在画布发生，只入栈、不再 execute
undo() / redo()	弹栈并调用命令的反向/正向逻辑

第3️⃣步：和键盘、粘贴等入口对齐

各种交互入口------键盘快捷键、画布事件监听、右键菜单、复制粘贴------逐步从旧快照 + render迁到命令入栈。

像批量删除这类多选场景，用 beginBatch / endBatch 包一层，保证和用户预期一致：一次 Ctrl+Z = 一整批删除一起回滚。

核心代码长什么样？

下面几段把小编项目里的实现 抽掉业务细节、保留最能说明命令模式在干啥的骨架，重写成最小可读版。

方法名和执行顺序与真实代码保持一致，只是省略了校验和分支，方便你照着在自己项目里落地。读完这几段，比只看 execute / undo 这种文字描述要直观得多。

快照 vs 命令：两行心智模型

快照：  history.push(cloneDeep(lf.getGraphData())) // 记「整图长啥样」
       撤销 → lf.render(history.pop()) // 整图重灌，事件链容易断

命令：  history.push(cmd) // 记「用户干了啥」
       撤销 → cmd.undo() // 精确反向：画布 + 数据 + 事件

命令基类：只约定三件事

核心就是 正向 execute、反向 undo、默认 redo() 走 execute()，基类约定好这三件事，剩下的交给子类：

export class BaseCommand {
  constructor(context) {
    this.context = context; // getLF、emitter、stores、helpers...
  }
  execute() {
    throw new Error("子类必须实现 execute()");
  }
  undo() {
    throw new Error("子类必须实现 undo()");
  }
  redo() {
    this.execute();
  }
}

一条具体命令：以「加边」为例

以加边为例，把 画布 + 数据 + 事件 三层缩成最小可读版，方便你感受命令内部要做哪几件事：

import { BaseCommand } from "../BaseCommand";
import { cloneDeep } from "lodash-es";

export class AddEdgeCommand extends BaseCommand {
  constructor(context, edgeData) {
    super(context);
    this.edgeData = cloneDeep(edgeData);
  }

  execute() {
    const lf = this.context.lf;
    lf.addEdge(this.edgeData); // ① 画布：加边
    this.context.dataApi.saveEdge(this.edgeData); // ② 数据：落库 / 同步
    this.context.bus.emit("edge:connected", this.edgeData); // ③ 事件：通知下游
  }

  undo() {
    const lf = this.context.lf;
    lf.deleteEdge(this.edgeData.id); // ① 画布：删边
    this.context.dataApi.removeEdge(this.edgeData.id); // ② 数据：移除
    this.context.bus.emit("edge:disconnected", this.edgeData); // ③ 事件：通知断开
  }
}

说明：上面 dataApi / bus 都是占位，换成你项目里实际的数据层和事件总线即可，重点是看出一条命令把三层操作打包在了一起。

⏰ 关键点 ：撤销时走的不是 render(旧图)，而是 deleteEdge + 同步删数据 + 发断开事件。

所以监听边增删的业务逻辑和正常用户操作走的是同一条路，不需要在 render 之后再到处打补丁。

历史栈：execute / record / undo

历史栈（通常用一个 store 管理）的主路径可以理解成下面这样，真实代码还会有「正在执行中」的防重入标志、变更通知、批量模式等，这里只保留主线：

function execute(command) {
  command.execute(); // 先真正执行
  undoStack.push(command);
  redoStack.length = 0; // 新分支后重做栈清空
}

function record(command) {
  // 拖拽、resize 等：画布已经变了，只入栈，不再 execute
  undoStack.push(command);
  redoStack.length = 0;
}

function undo() {
  const command = undoStack.pop();
  command.undo();
  redoStack.push(command);
}

function redo() {
  const command = redoStack.pop();
  command.redo(); // 默认即再 execute 一遍
  undoStack.push(command);
}

批量：多条命令 = 一次撤销

BatchCommand 把子命令顺序 execute、逆序 undo。

配合 beginBatch / endBatch，粘贴多节点+多边时，栈里只有一条BatchCommand，用户一次 Ctrl+Z 全部回滚：

// commands/BatchCommand.js 核心逻辑
export class BatchCommand extends BaseCommand {
  constructor(context, commands = []) {
    super(context);
    this.commands = commands;
  }
  execute() {
    for (let i = 0; i < this.commands.length; i++) this.commands[i].execute();
  }
  undo() {
    for (let i = this.commands.length - 1; i >= 0; i--) this.commands[i].undo();
  }
  redo() {
    for (let i = 0; i < this.commands.length; i++) this.commands[i].redo();
  }
}

使用方式（粘贴等场景）：

history.beginBatch();
history.execute(new AddNodeCommand(ctx, node1));
history.execute(new AddEdgeCommand(ctx, edge1));
history.endBatch(); // 内部包装成一个 BatchCommand 入栈，一次 undo 全撤

上面这些片段的目的，是让你不用对照具体业务代码也能先把命令 + 栈 + 批量这条主链跑通，照着改造成自己项目里的命名就行。

真实工程里一定会遇到的几个坑

接下来，将几个踩过的坑，画布 + Vue + 富文本 + 事件总线 叠在一起，绕不开几个时序问题，下面几个是小编印象比较深的。

🍊 删除节点时，引用为啥没清干净？

如果先 deleteNode，再发「断开连接」类通知，下游节点这时已经拿不到上游数据了，引用清不干净。

调整顺序：在删节点前先把相关边的断开事件发干净（在命令里控制时序），让下游处理断开的逻辑先跑完，再真正移除节点。

🍊 富文本里 @ 标签「删了又回来」？

断链后富文本内容已经更新了，但别的模块异步 flush 了一份旧内容，把文本又盖回去了------典型的多路写入顺序问题。

解法之一是 await 富文本更新完成，再跑后续逻辑。时序问题靠 await 收拢，不是玄学。😉

🍊 富文本里 Ctrl+Z 和「工作流撤销」打架？

富文本编辑器（比如 Quill）内部也有自己的撤销栈。

外部把失效标签清掉之后，用户在编辑器里再按 Ctrl+Z，可能把已经无效的标签撤销回来。

可以在 外部同步内容之后 清掉富文本编辑器自己的撤销栈，并在用户输入路径上做 失效引用校验 （每次输入前过滤掉已经失效的 @ 标签）。

🍊 撤销恢复节点后，引用列表空了、@ 面板不见了？

lf.addNode 之后 Vue 组件还没挂载，如果连接事件同步发出，下游的监听都还没挂上，事件就丢了。

把连接事件延迟到 nextTick（比如在「删除节点」命令的 undo 里），让恢复出来的节点先注册监听，再补引用列表。

哪些操作故意不入栈？

设计上也不是啥都进栈，有几类是要主动排除的：

• 服务端驱动：任务执行 / 停止、任务结果回写这类不可逆操作；
• 纯 UI 状态：画布缩放平移、选中悬停等不影响数据的展示态；
• 临时态：临时节点、锚点拖拽中间态等过渡过程。

避免把不可逆或服务端主导的东西和用户编辑混在一个栈里，否则用户会怀疑人生。

总结

粗粗对比一下两种路子：

维度	快照法	命令模式
实现成本	上手快，整图拍照即可	每种操作都要写命令类，前期多写一点字
事件 / 副作用	容易漏通知、靠补丁补	命令内部就把副作用一起写全了
扩展性	补丁越堆越厚	新增命令 + 入口接入，增量清晰
心智模型	整图回到某一帧	一步一步可逆操作，和用户干了啥对得上

从团队维护角度看，这次重构的核心价值是：撤销/重做和业务事件再次对齐，少了很多为什么撤销后引用没更新的玄学问题。

仍有一些复合命令待在业务入口完全接通，以及属性编辑是否进栈等，可作为后续优化------老样子，迭代嘛，虽迟但到，这其实一遍重构心得，或许有些地方没有看过实际的项目情况很难理解，但是...就这样子吧，当做一个记录，也欢迎交流。🎉

---
