IPC、JSVM、UIThread、libuv：ASCF 架构图里最容易混的几个词

前面两篇讲的是应用层链路：

text 复制代码

H5
  ↓
JavaScriptProxy
  ↓
ArkTS
  ↓
Biz / Imp
  ↓
runJavaScript
  ↓
H5

这条线跑通之后，再看架构图里的这些词：

text 复制代码

Main Process
RenderProcess
Service Thread
Main Thread
UI Thread
JSVM
IPC
libuv
run in

就会发现，它们不是和 Controller / Biz / Imp 同一层的东西。

它们更多是在解释：

这条调用链背后的运行时环境是什么样的？

一、先纠正一个误解：渲染进程也会执行 JS

很容易误解成：

text 复制代码

H5 页面不执行 JS，等逻辑层 JSVM 执行。

这是错的。

H5 页面里的 JavaScript 当然会执行。

比如：

js 复制代码

button.onclick = function() {}
window.ascf.send()
window.__ascfResolve()
Promise.resolve()
document.body.innerHTML = '...'

这些都属于页面侧 JavaScript。

它们运行在：

text 复制代码

RenderProcess
  ↓
UI Thread
  ↓
H5 / JavaScript

所以渲染进程不是只画页面，它也会执行页面 JS。

二、那 JSVM 又是什么？

JSVM 可以先简单理解成：

text 复制代码

逻辑层 JavaScript 的执行引擎。

在小程序式架构里，常见会把运行环境拆成两层：

text 复制代码

UI 层：
负责页面渲染、用户点击、DOM 更新。

逻辑层：
负责业务逻辑、状态管理、生命周期、能力调度。

H5 页面里的 JS 属于 UI 层。

Service Thread 里的 JSVM 更偏逻辑层。

所以应该区分两套 JS 环境：

text 复制代码

H5 JavaScript：
页面侧 JS，负责点击、DOM、Promise、页面更新。

Service JSVM：
逻辑侧 JS，负责业务逻辑、框架运行时、能力调度。

JSVM 不是 JavaScriptProxy。

JSVM 也不是 runJavaScript。

它是执行 JS 的引擎环境。

三、Main Process 和 RenderProcess

架构图里通常会分成两个进程：

text 复制代码

Main Process
RenderProcess

可以先这样理解：

text 复制代码

RenderProcess：
WebView 渲染进程，负责 H5 页面、页面 JavaScript、UIThread、DOM 更新。

Main Process：
应用/逻辑主进程，负责 ArkTS、ArkWeb 控制、Controller、Dispatcher、Biz、Imp、系统能力调用。

更直观一点：

text 复制代码

用户点按钮
  ↓
RenderProcess / UIThread / H5 JS 先执行

需要调用系统能力
  ↓
通过桥发给 Main Process

Main Process 处理完成
  ↓
通过 runJavaScript 回到 RenderProcess

H5 页面更新

所以，不是一个进程把所有事情都做了。

四、IPC：进程之间通信

IPC 是：

text 复制代码

Inter-Process Communication
进程间通信

它解决的问题是：

两个进程之间怎么传消息？

如果 H5 在 RenderProcess，ArkTS 能力调度在 Main Process，那么它们不能像普通函数调用一样共享变量。

所以底层需要 IPC。

在业务代码里，你一般不会直接写 IPC。

你写的是：

text 复制代码

JavaScriptProxy
runJavaScript

底层跨进程消息传递由 ArkWeb / 系统框架处理。

所以可以这样记：

text 复制代码

JavaScriptProxy / runJavaScript：
开发者能看到的桥。

IPC：
桥底下跨进程传消息的机制。

IPC 不是 Controller，也不是 Biz，也不是 JavaScriptProxy 本身。

它是更底层的通信机制。

五、逻辑上双线程通信是不是 IPC？

不完全是。

"逻辑上双线程通信"是架构描述。

它强调：

text 复制代码

UI 层和逻辑层分开执行；
它们不在同一个普通函数调用栈里；
它们通过消息协作。

IPC 是具体机制之一。

如果 UI 层和逻辑层跨进程，那么底层会涉及 IPC。

但是不能简单说：

text 复制代码

逻辑上双线程通信 = IPC

更准确是：

text 复制代码

逻辑上双线程通信：
UI 层和逻辑层分离执行。

IPC：
当这种分离跨越进程边界时，用来传消息的底层机制。

六、Service Thread 和 Main Thread

在 Main Process 内部，图里可能还有两个线程：

text 复制代码

Service Thread
Main Thread

可以先这样理解：

text 复制代码

Service Thread：
逻辑层执行线程，里面可能有 JSVM，负责业务逻辑和框架运行时。

Main Thread：
应用主线程，里面有 ArkWeb、API 调用入口、UI/生命周期相关任务。

这两个线程之间也需要通信。

图里如果写 libuv，它表达的是：

text 复制代码

Service Thread ↔ Main Thread 的线程通信 / 事件调度机制。

不要把它和 IPC 混在一起。

text 复制代码

线程间通信：Service Thread ↔ Main Thread
进程间通信：Main Process ↔ RenderProcess

这是两个层级。

七、libuv 是什么位置？

在这张架构图里，libuv 不是你业务代码里直接调用的 API。

它更像运行时内部的事件循环 / 线程通信基础设施。

你可以先把它记成：

text 复制代码

Main Process 内部，Service Thread 和 Main Thread 之间协作的一种运行时机制。

在 MyASCF 这种应用层 Demo 里，我们不会手写 libuv。

我们能做的是在文档里解释它的位置：

text 复制代码

Service Thread
  ↔ libuv
Main Thread

真正写代码时，我们关注的是：

text 复制代码

JavaScriptProxy
Controller / Dispatcher / Register
Biz / Imp
runJavaScript

八、run in 是什么意思？

图里有时会写：

text 复制代码

run in Main Process
run in RenderProcess

这里的 run in 不是 API。

它只是英文：

text 复制代码

运行在......

例如：

text 复制代码

Service run in Main Process

意思是：

text 复制代码

Service 运行在主进程里。

text 复制代码

H5 run in RenderProcess

意思是：

text 复制代码

H5 运行在渲染进程里。

不要把 run in 当成函数名。

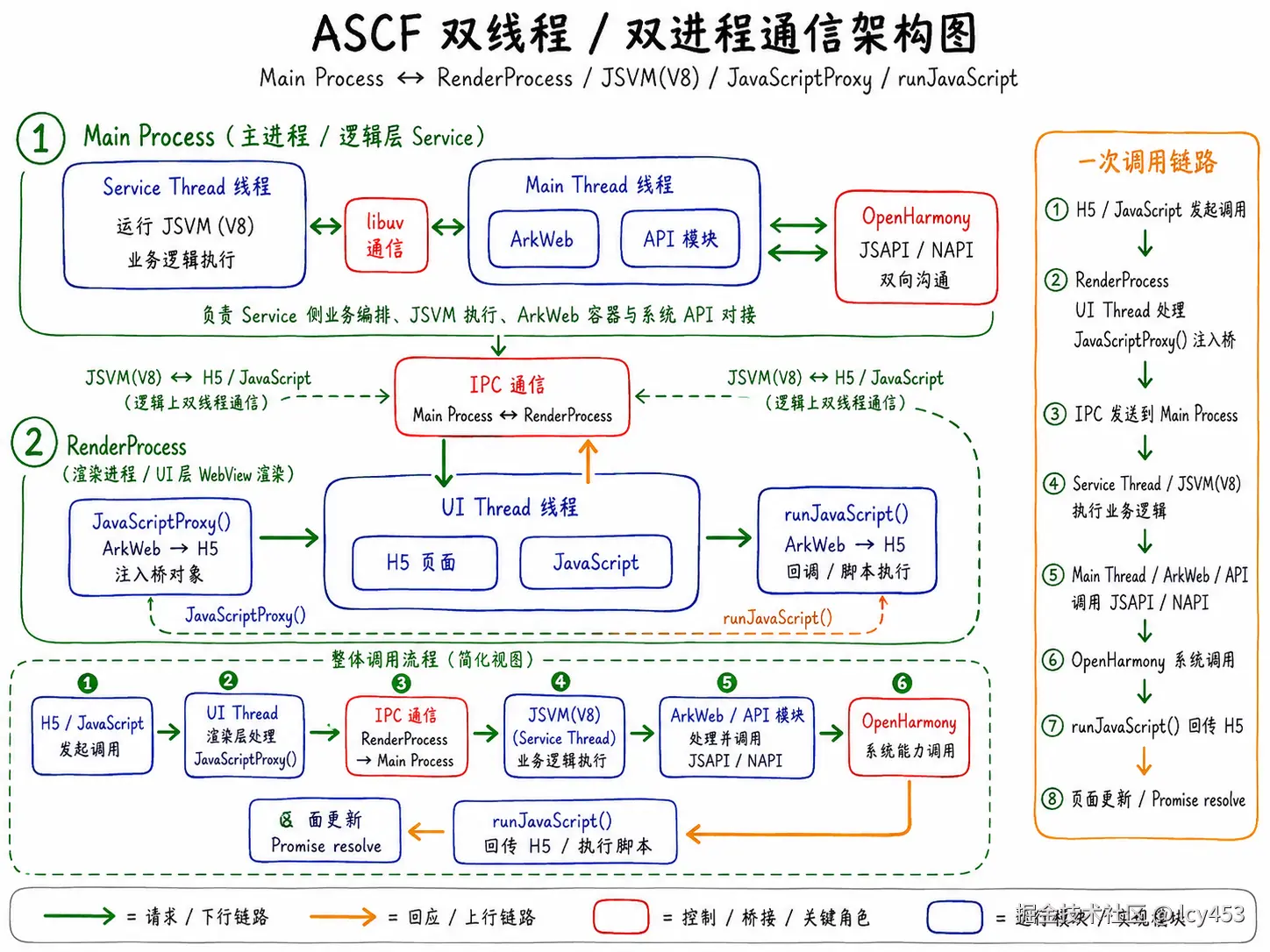

九、把这些概念放回一次调用里

现在再看一次 H5 调用：

text 复制代码

RenderProcess / UIThread
  ↓
H5 页面 JS 执行 button.onclick
  ↓
window.ascfBridge.send(rawReq)
  ↓
JavaScriptProxy

========== 底层可能跨进程：IPC ==========

Main Process
  ↓
ArkTS / Controller / Dispatcher / Biz / Imp
  ↓
系统 API / NAPI / C++

========== 返回时可能跨进程：IPC ==========

runJavaScript
  ↓
RenderProcess / UIThread
  ↓
window.__ascfResolve(response)
  ↓
Promise resolve
  ↓
DOM 更新

这样就清楚了：

text 复制代码

H5 JS 在 RenderProcess 执行。
ArkTS 能力调度在 Main Process 执行。
两边通过桥通信。
底层跨进程时需要 IPC。
逻辑层可能有 JSVM。
Main Process 内部线程协作可能涉及 libuv。

十、MyASCF 覆盖了什么，没有覆盖什么？

MyASCF 已经覆盖：

text 复制代码

H5 页面
H5 JavaScript
JavaScriptProxy
BridgeController
BridgeDispatcher
HandlerRegister
Biz
Imp
JSAPI / pasteboard
NAPI / C++
runJavaScript
Promise resolve / reject

MyASCF 没有手写覆盖：

text 复制代码

真实 IPC
真实 RenderProcess 管理
JSVM 初始化
libuv 线程通信
ArkWeb 内部调度

这不是问题。

因为 MyASCF 的定位是：

text 复制代码

应用层 ASCF 调用链路复现 Demo

不是：

text 复制代码

ASCF 运行时内核复现

十一、总结

这篇只记住几个对应关系：

text 复制代码

RenderProcess / UIThread：
执行 H5 页面和页面 JavaScript。

Main Process：
执行 ArkTS 侧桥接、分发、能力调用。

JSVM：
逻辑层 JavaScript 执行引擎，不等于 JavaScriptProxy。

IPC：
Main Process 和 RenderProcess 之间的底层通信机制。

libuv：
Main Process 内部 Service Thread 和 Main Thread 之间的线程通信 / 事件调度机制。

JavaScriptProxy：
H5 → ArkTS。

runJavaScript：
ArkTS → H5。

理解这些之后，再看 ASCF 双线程 / 双进程通信图，就不会把所有箭头都理解成一个东西。
