1.资料快车
1）Android12蓝牙开发避坑指南：从HCI到Bluedroid的完整流程解析
2）BLE蓝牙协议：抓包实战（HCI+空口）
https://mp.weixin.qq.com/s/BxxavrMMZkWq417dOsYjIQ
2.从架构角度看调试

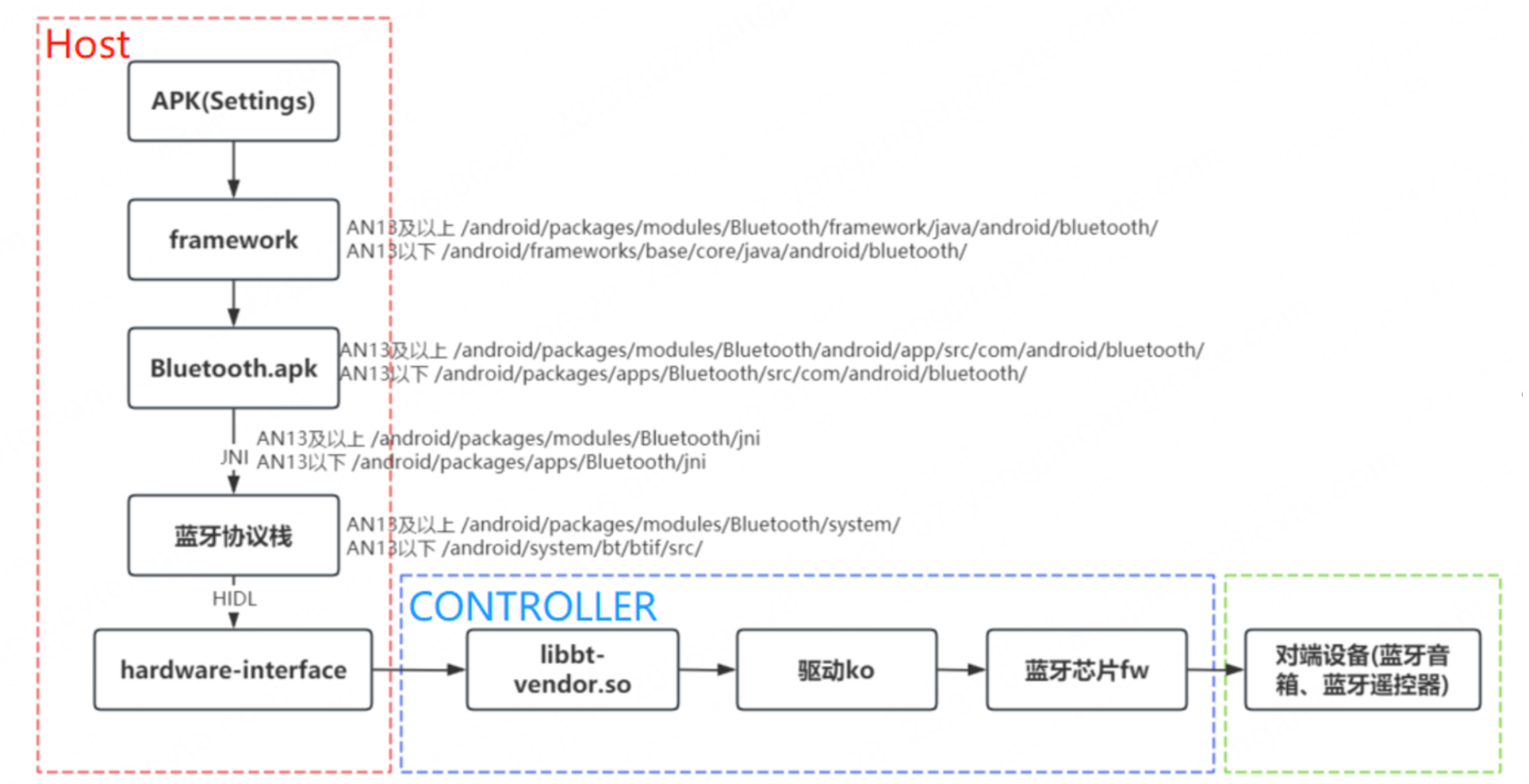

1) Android Bluetooth组件

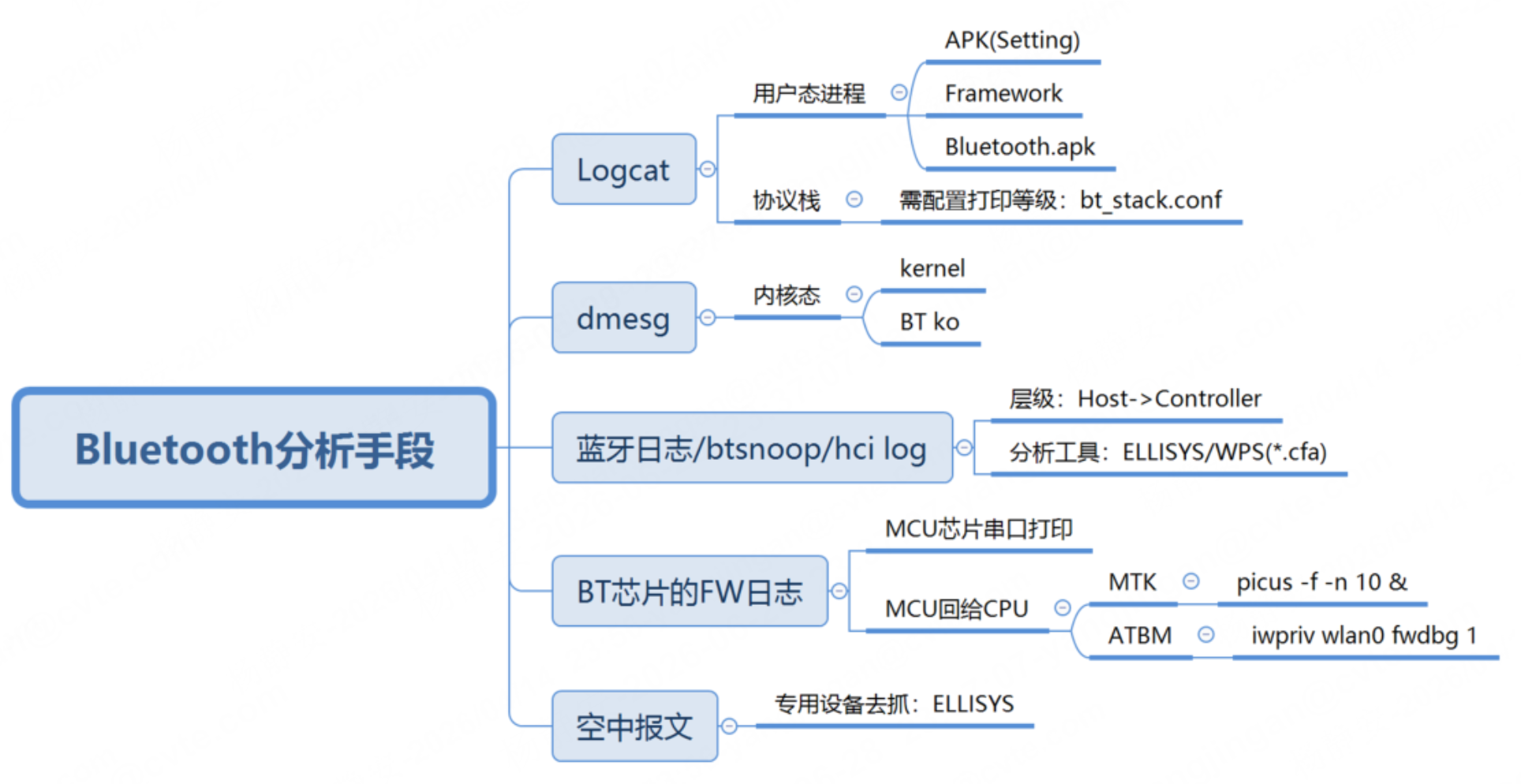

2）分析手段汇总
1）从上到下，不同层级采用不同的方式；

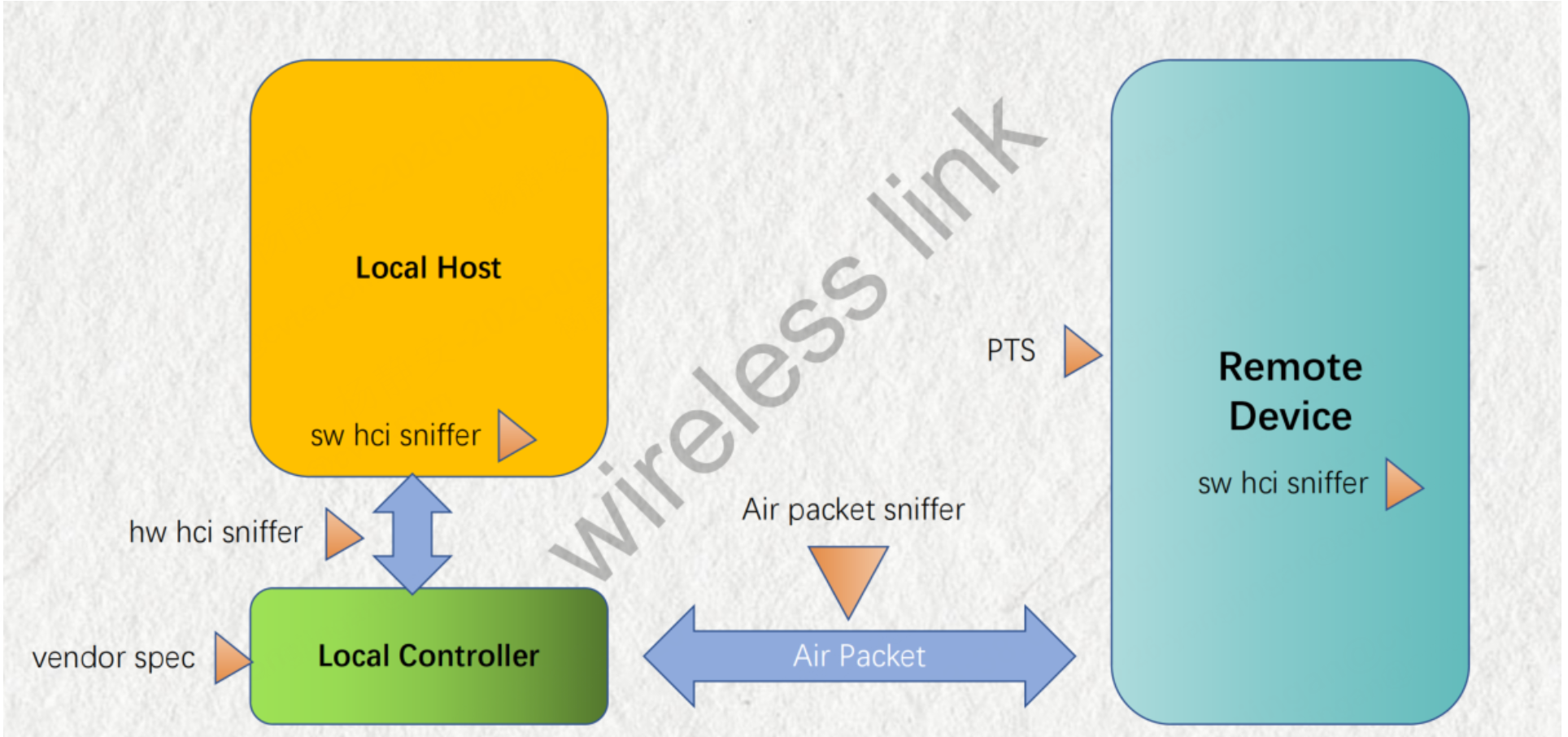

3）hci与空中报文对比？
空中报文可以抓取更底层的数据（controller中的 RF、BB、LM层的协议数据），空中报文是最终的手段！
1.hci
2.空中报文
3.基本调试
1）日志
日志分类：btsnoop日志、Bluedroid日志(logcat)和内核日志
如何查看各层级的日志？
1.查看BMS服务日志
adb logcat -s BluetoothManagerService
2.服务层日志
adb logcat -s AdapterService
3.native层
adb logcat -s bluetoothd
4.组合命令
adb logcat -v threadtime | grep -E "BluetoothManagerService|AdapterService| bt_btif"
5.追踪BT的系统调用情况
adb shell ps -A | grep bluetooth
strace -p 1671 -f -e trace=openat,read,write,ioctl 2>&1
6.hcitool和hciconfig工具（AOSP没有内置）。它们允许你直接操作HCI设备。
7.
Notepad++ logcat搜索策略：
1.按照层级来过滤 - 需要明确每一层的关键字
1）比如bluetooth | bt_hci
2.最大范围搜索：
1）两个关键字: bluetooth / bt
从下往上检索，出现异常后，后续不会打印或连续报错
Notepad++ dmesg搜索策略
1.厂商名称 | bluetooth | bt
2.AIC driver LOG检索
关键字：aic_btusb
属性开启蓝牙框架日志
setprop persist.log.tag.bluetooth VERBOSE
logcat -v time > /data/bt_logcat_version_1.log &
dmesg --follow > /data/bt_dmesg_version_1.log &2）配置文件
1.Bluetooth MAC地址
/vendor/etc/bluetooth/bt_addr.conf
2.4.btsnoop日志（HCI cmd）
1.btsnoop是蓝牙标准的数据包捕获格式，记录主控和控制器之间的所有HCI命令、事件和数据包，是分析蓝牙问题的终极武器
2.
1) 启用蓝牙HCI snoop log（需要开发者选项已开启）
adb shell setprop persist.bluetooth.btsnoopenable true
或直接在开发者选项中打开"蓝牙数据包捕获"
2）协议栈等级配置，默认2，最高6
AN13及以上：/system/apex/com.android.btservices/etc/bluetooth/bt_stack.conf
AN13以下：/system/etc/bluetooth/bt_stack.conf
比如：
TRC_BTM=2
3）设置如下，关开蓝牙生效，掉电失效
Android 11以下： setprop persist.bluetooth.btsnoopenable true
Android 11及以上： setprop persist.bluetooth.btsnooplogmode full
1.重启蓝牙服务以使设置生效
adb shell stop bluetooth
adb shell start bluetooth
4) 开始你的蓝牙操作（连接、传输等）
5) 抓取日志文件,常见位置：
在（/data/misc/bluetooth/logs/；/data/misc/bluedroid一般在此两个路径下）路径下的cfa/log后缀
5）打开btsnoop日志
1、btsnoop文件是二进制格式，你需要专门的工具来查看。你可以像分析网络流量一样，看到每一帧HCI数据，包括命令（Command）、事件（Event）、ACL数据（Data）和SCO语音数据。

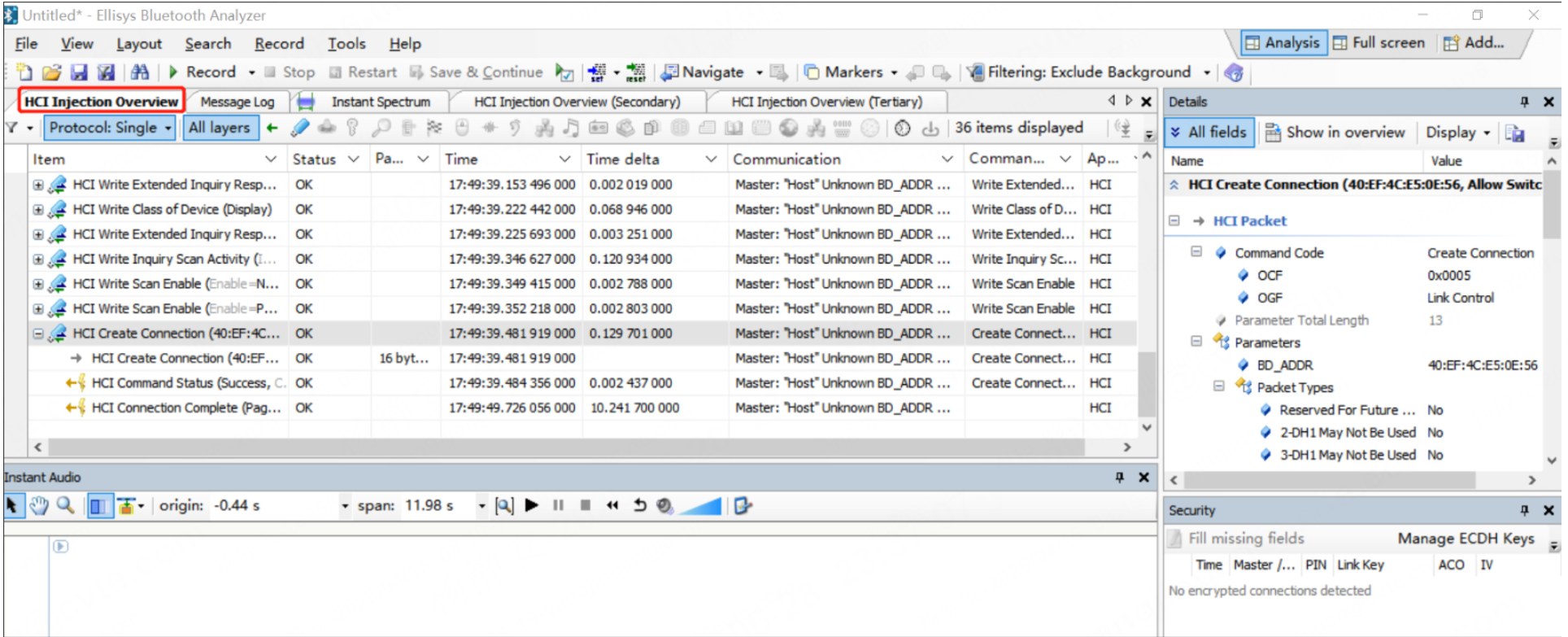

2、Ellisys Bluetooth Analyzer工具(建议使用，分类清晰)：
https://kb.cvte.com/pages/viewpage.action?pageId=204680185
3、Wireshark没有Ellisys Bluetooth Analyzer好用
6）技巧：
使用Ellisys Bluetooth Analyzer导出cvs让AI分析异常5.空中报文(Bluetooth packets)

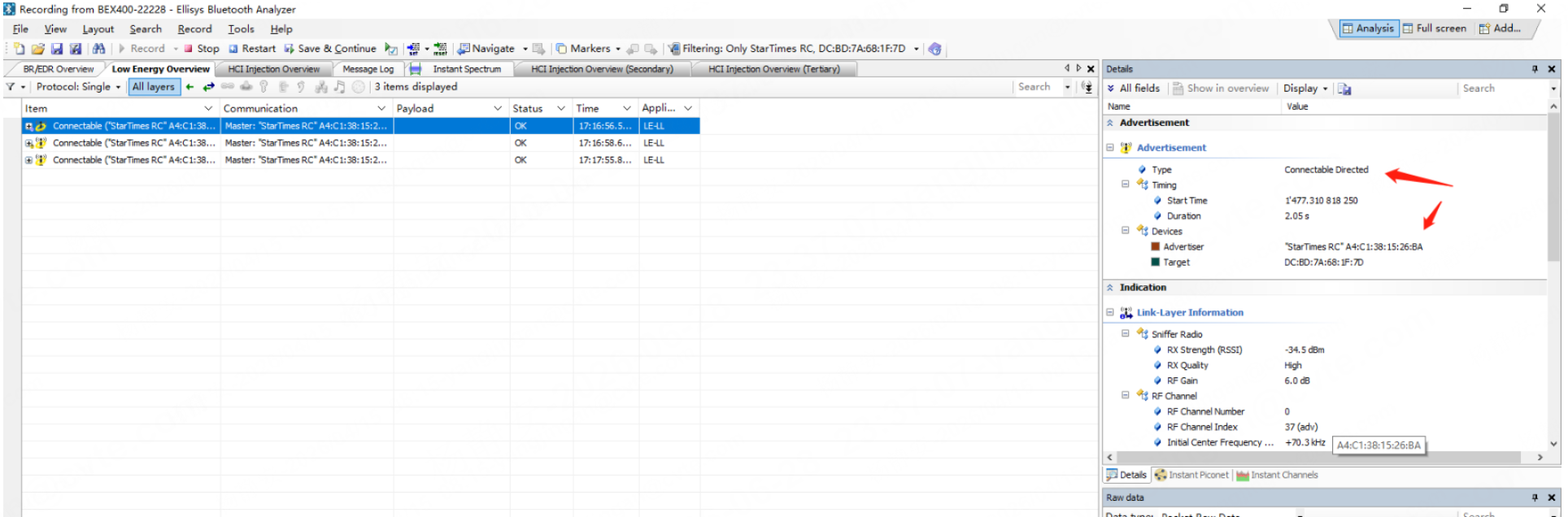

1）同样使用Ellisys来抓取：https://kb.cvte.com/pages/viewpage.action?pageId=203506122
2）BLE广播抓包工具比较便宜-nRF52840，BR/EDR则需要双模 ellisys BEX400 (昂贵) - 因为跳频技术(1s跳1600多次)，而wifi连上路由器之后固定信号，蓝牙抓包必须使用高精度仪器；
3）由于蓝牙是采用跳频技术，需要使用MAC来抓
6.利用AI分析复杂且枯燥的协议帧
1）蓝牙协议栈相当庞大，我们应当掌握整体框架，细节分析交给AI，那样才是最高效的！
