一、 EPLAN P8如何设置设备标识符命名规则

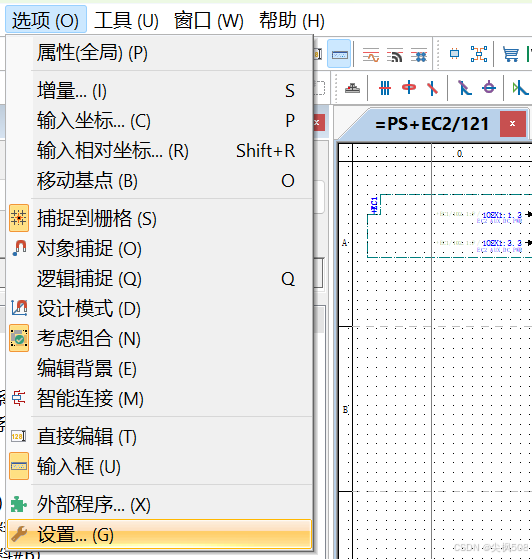

1. 点击【选项】-【设置】

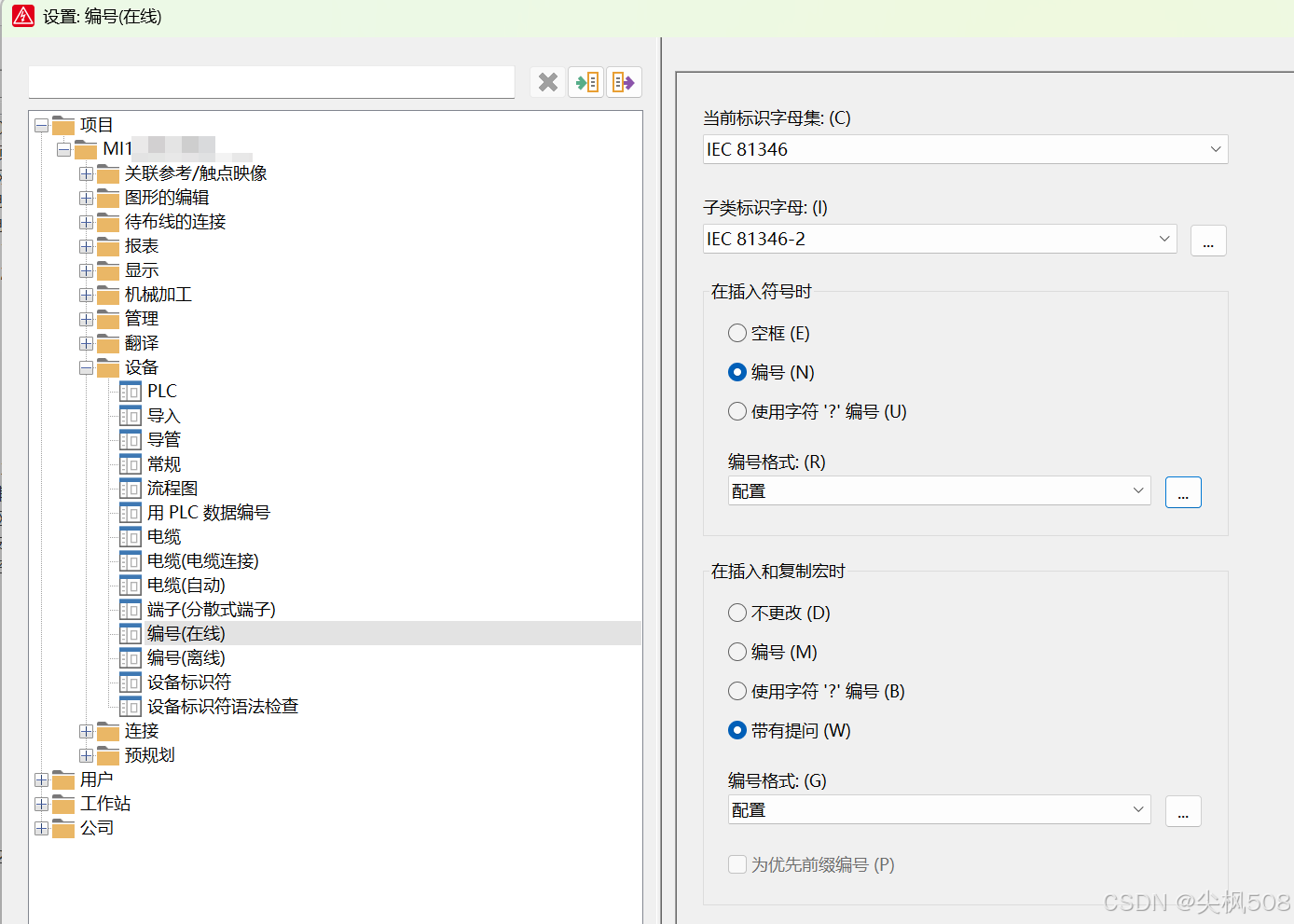

2. 选择【编号（在线）】-【...】

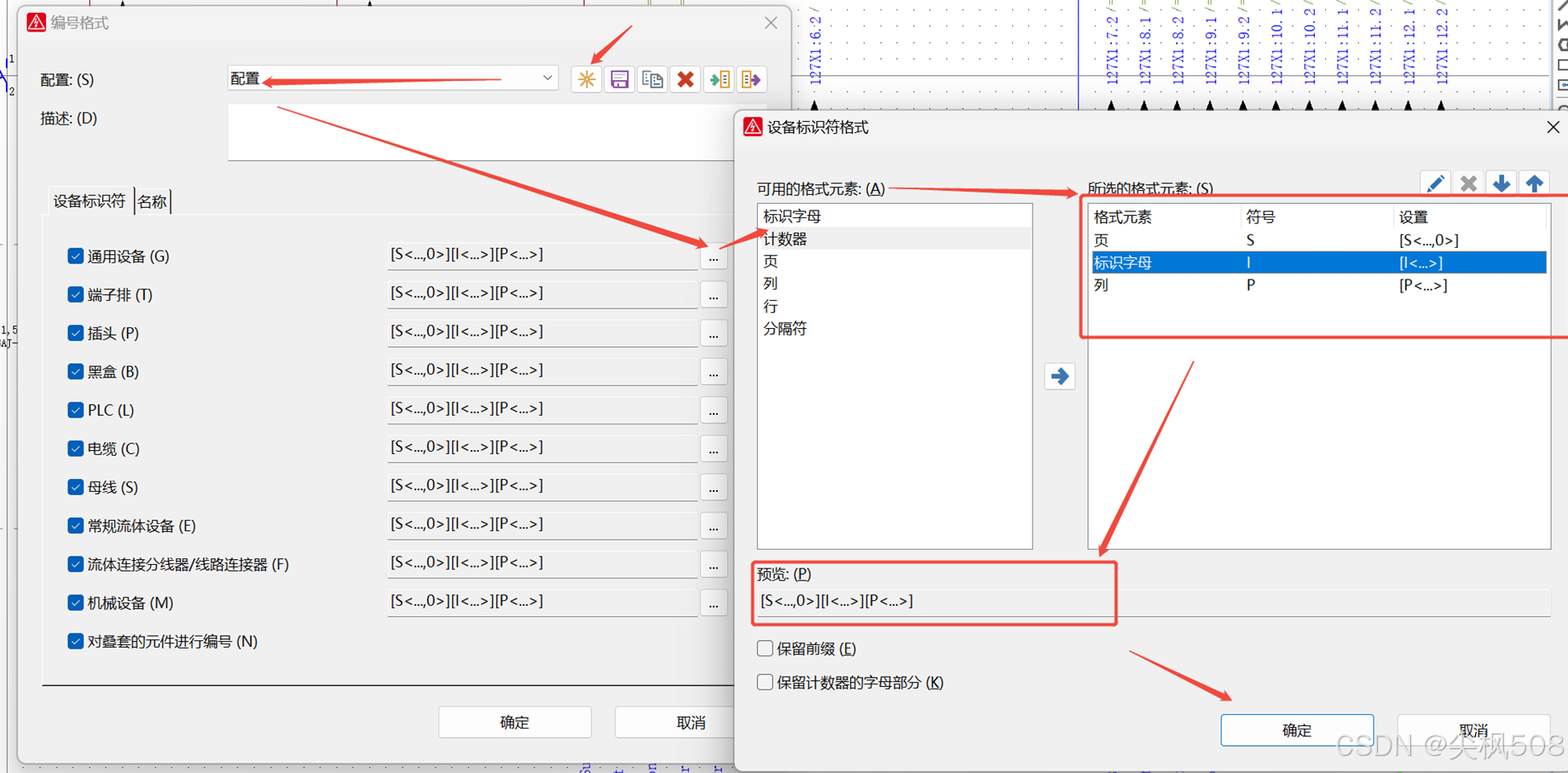

3. 在配置右侧点击【新建】，输入新配置的名称为【配置】,描述根据自己需要设定的规则写下来方便自己查看，最后点击【确定】

如这里设置为页号+标识字母+列号，eg：150页序3的继电器KA则为150KA3

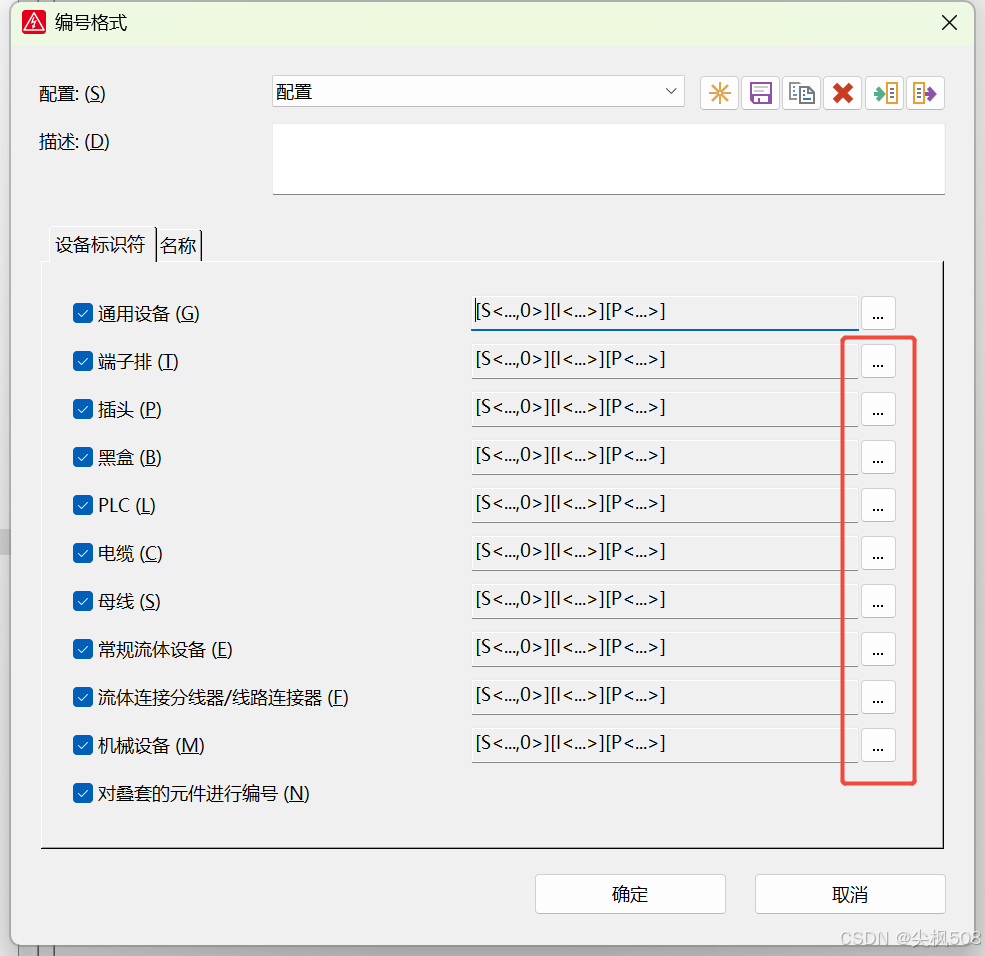

4. 将其它项与第一项做相同的设置

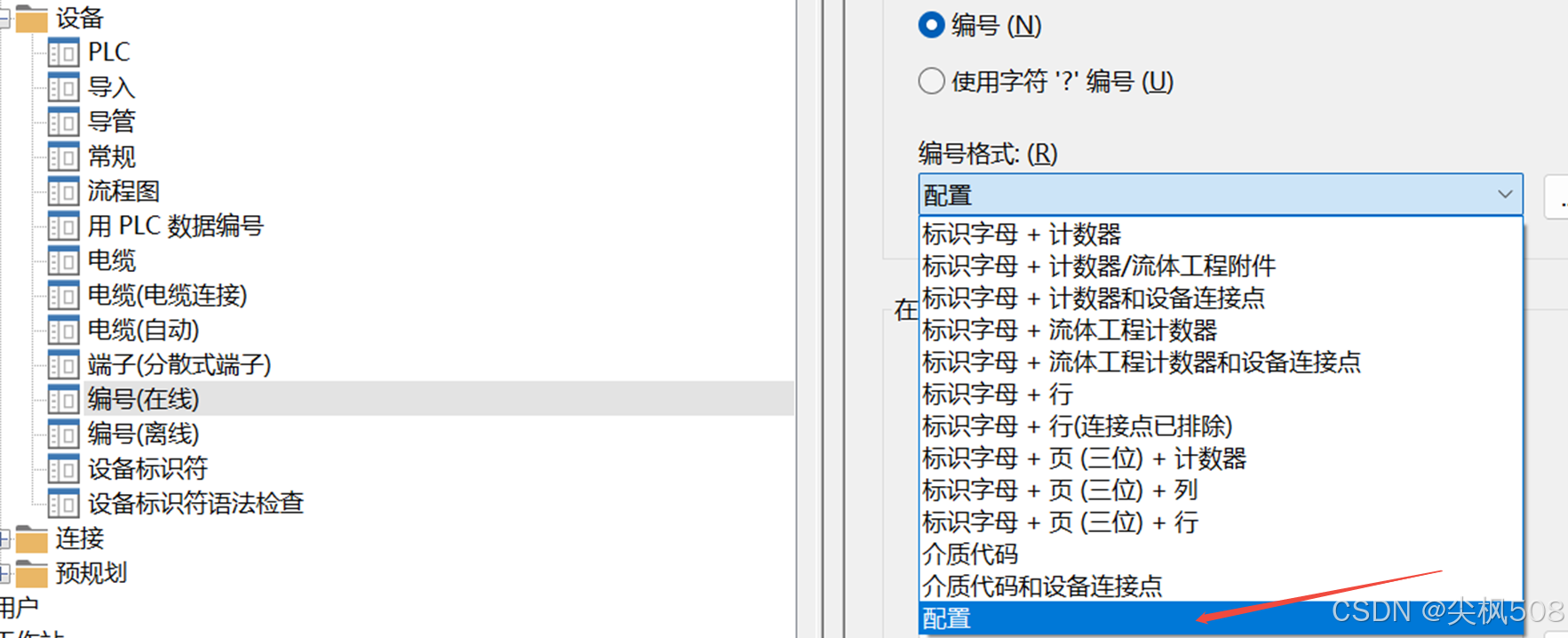

5. 将编号格式选择为刚刚创建的格式【配置】,然后点击确定

二、 EPLAN P8如何设置线编号、线径的命名规则

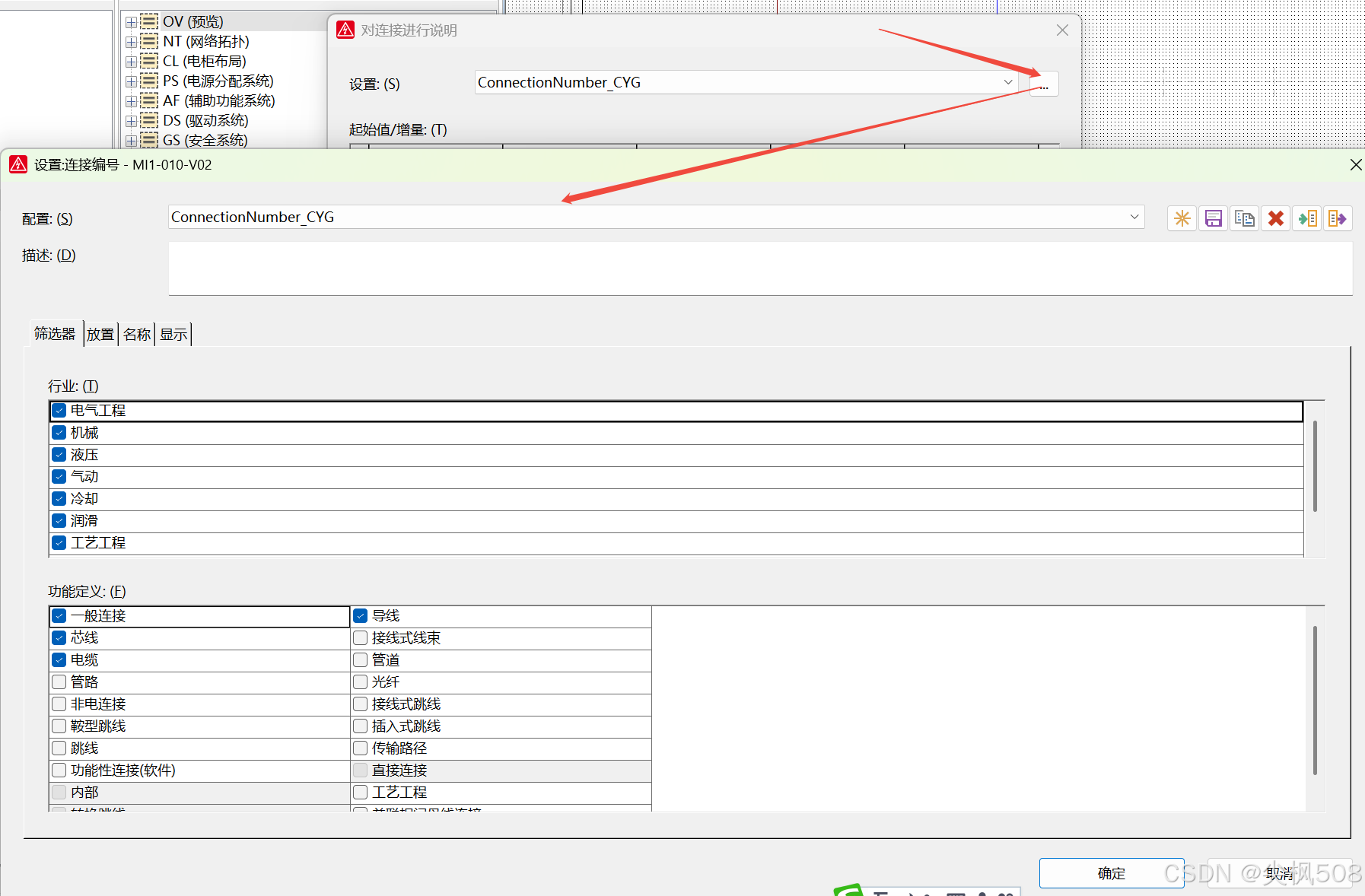

1. 进入设置的方法

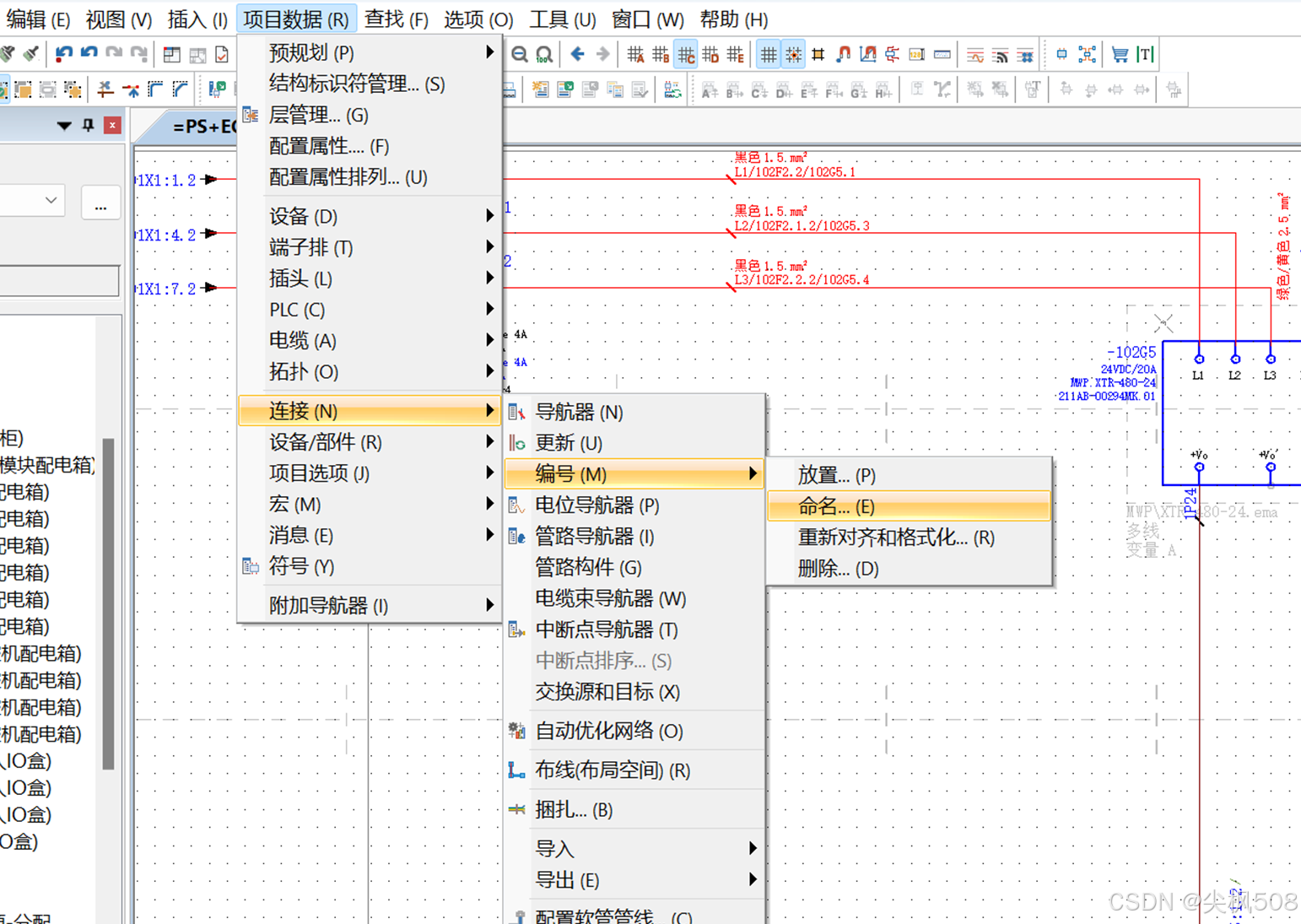

（1）方法一

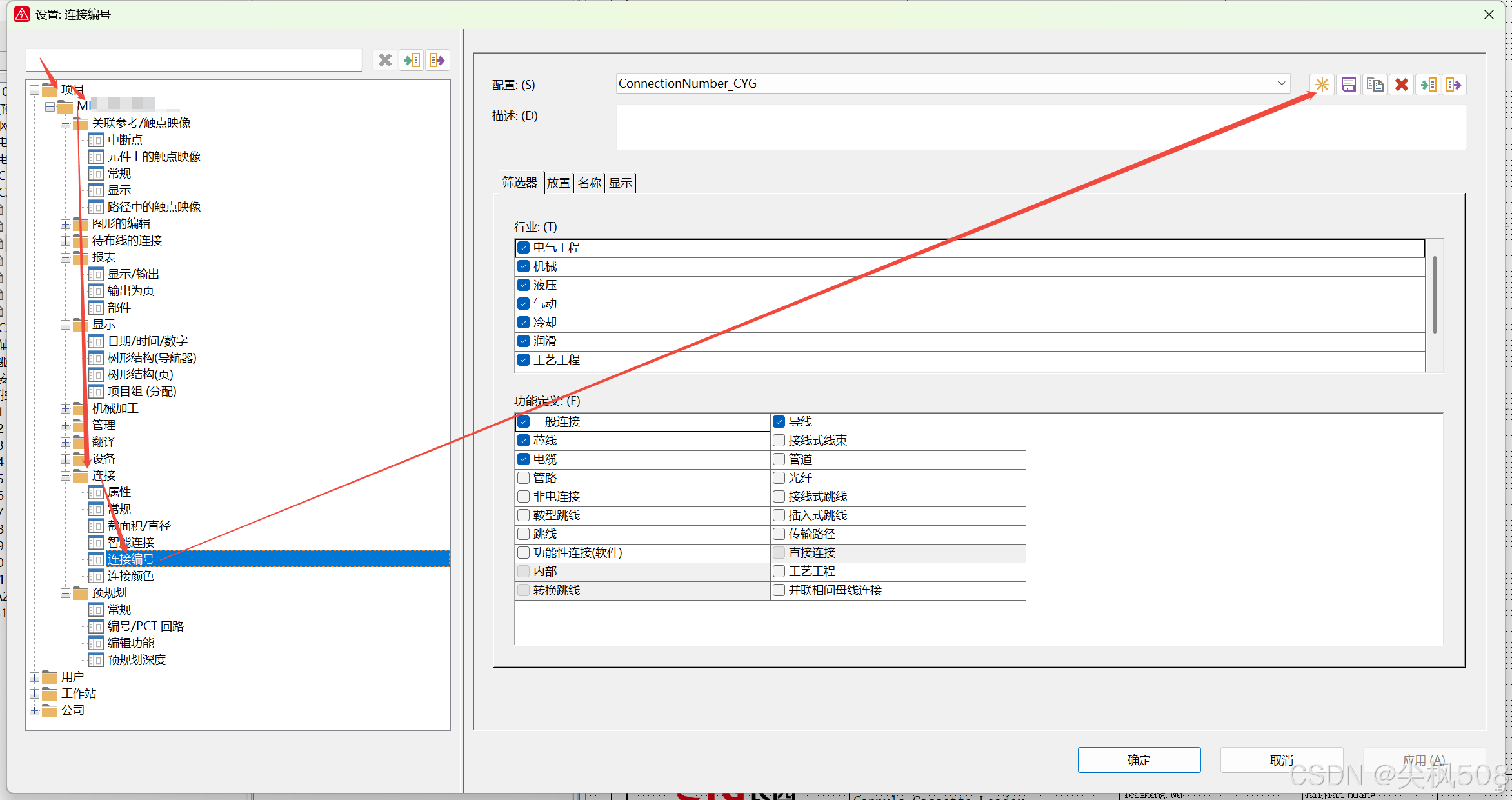

（2）方法二

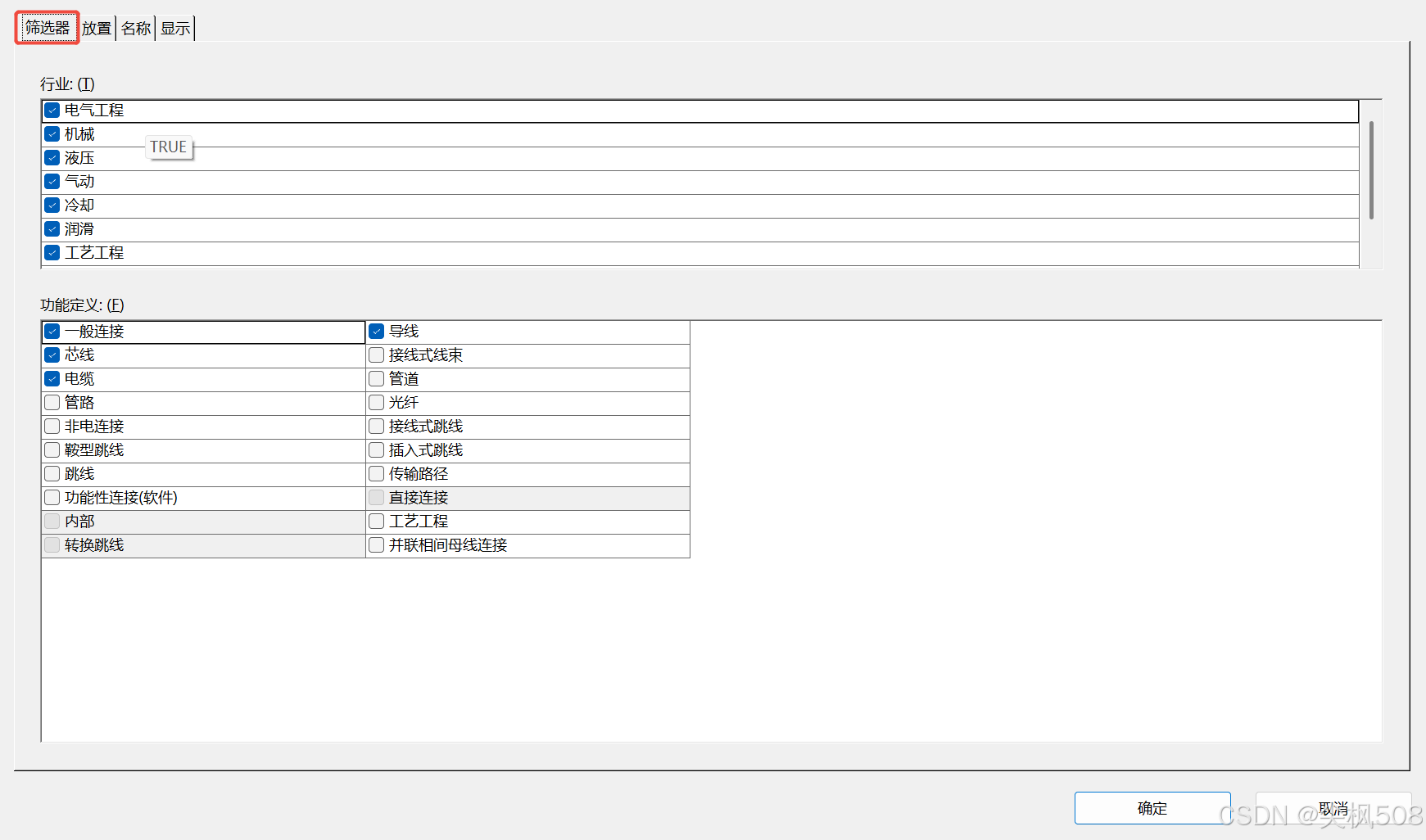

2. 筛选器

筛选要按当前设置进行命名的行业与功能

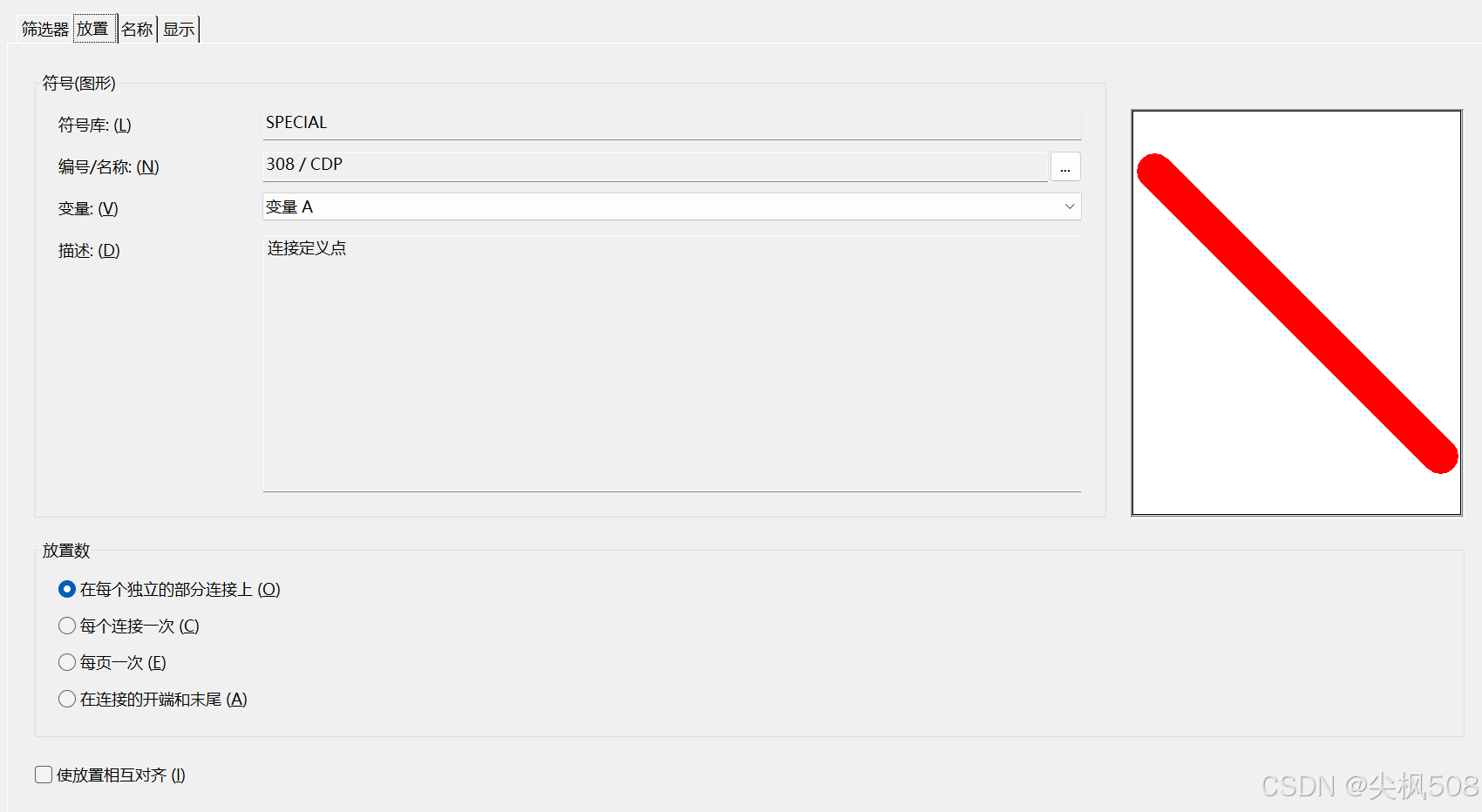

3. 放置

设置放置的线编号符号

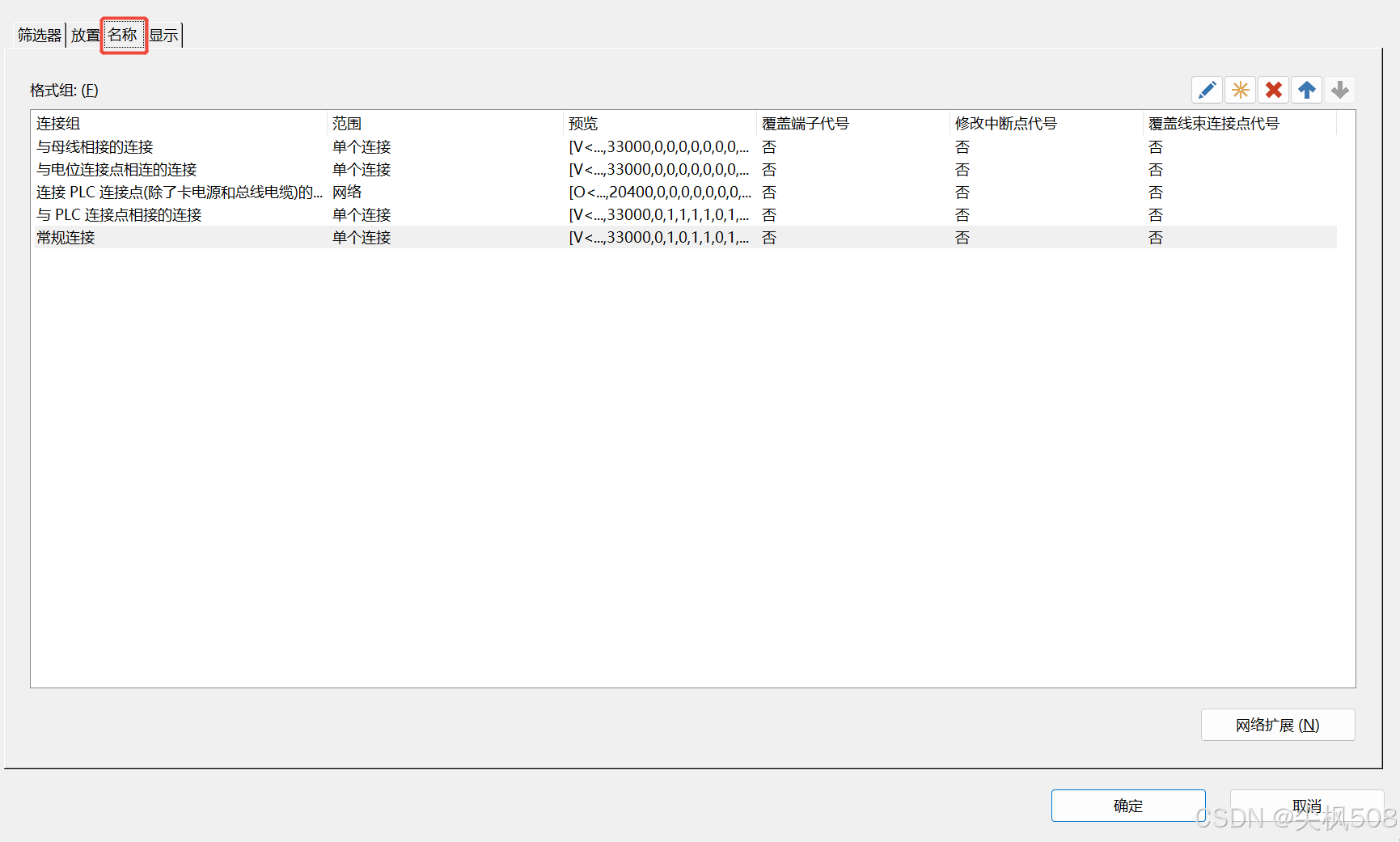

4 名称

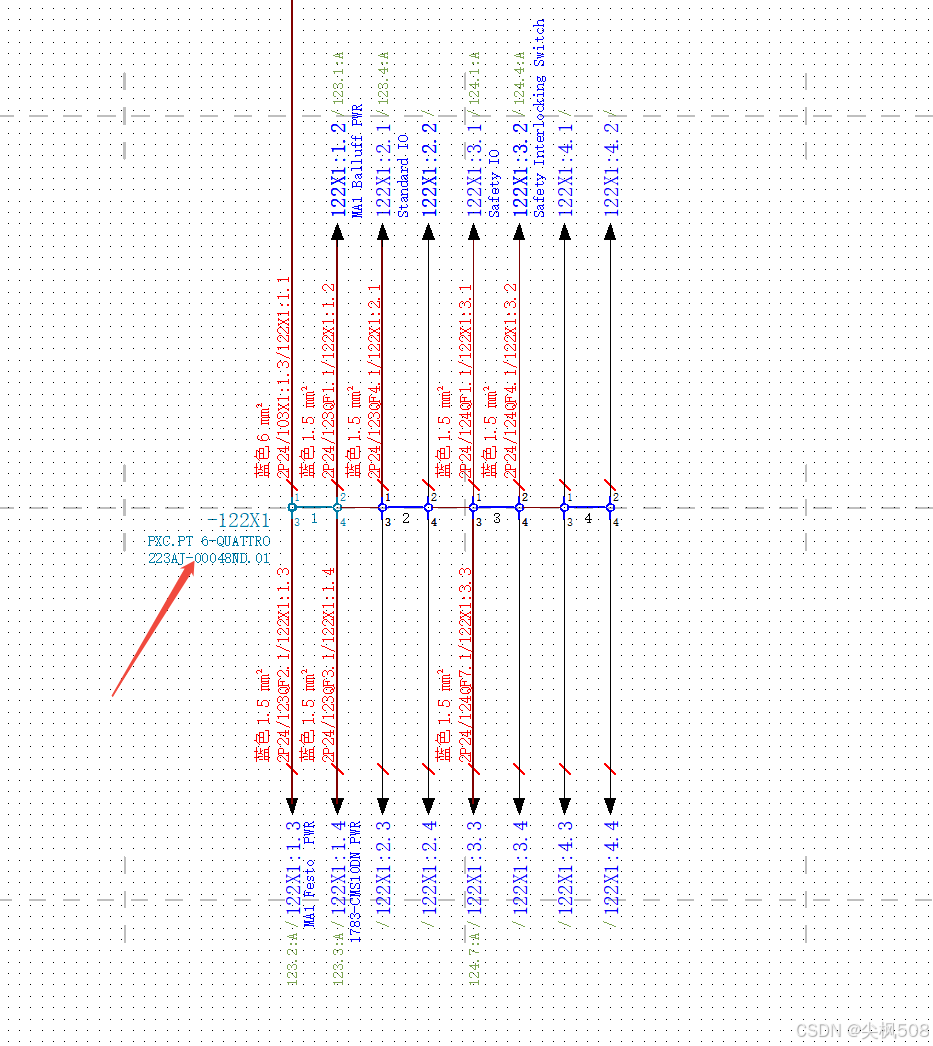

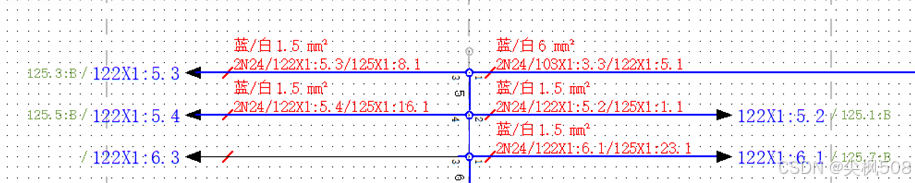

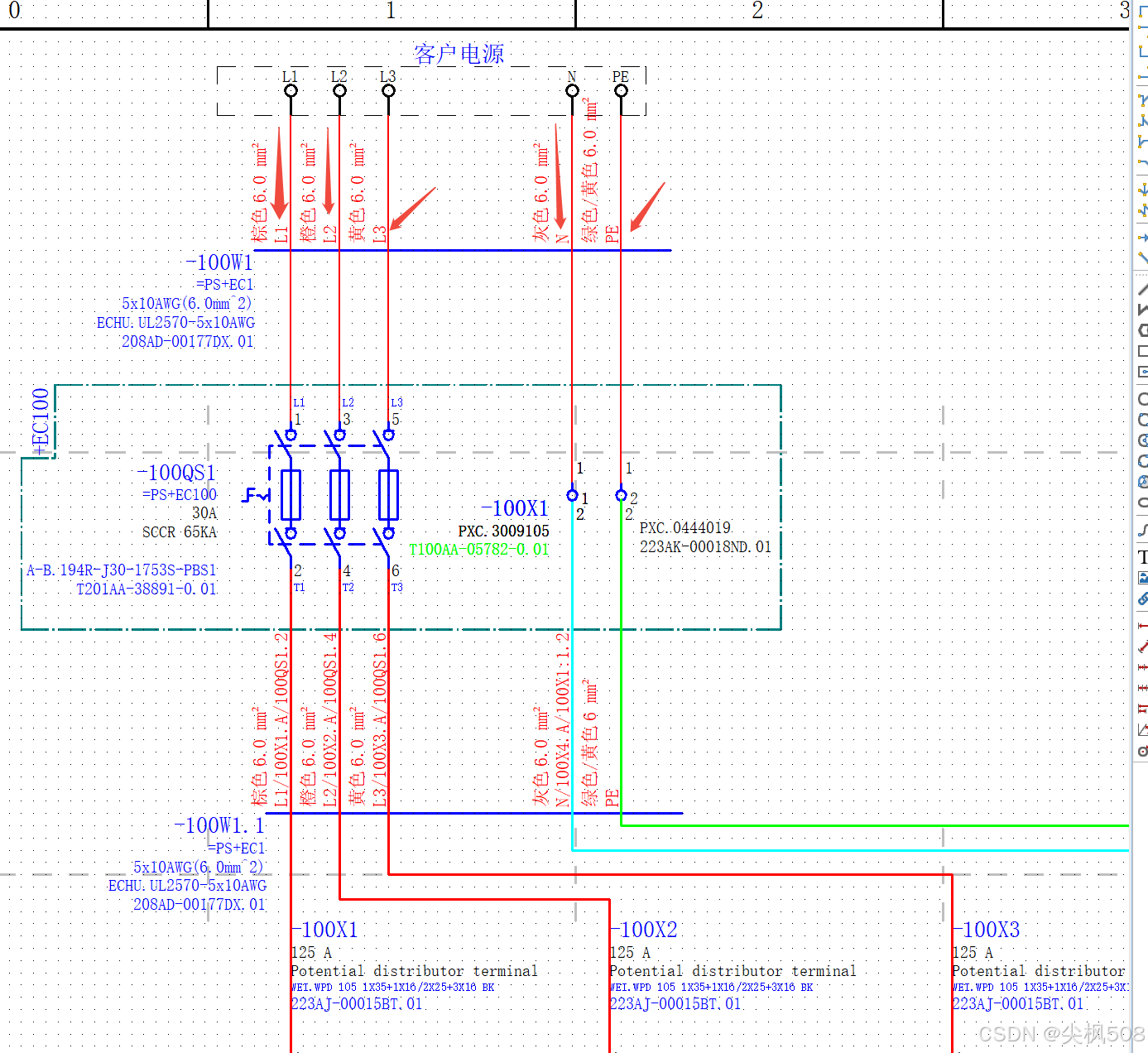

设置如图红色字体的线编号的名称

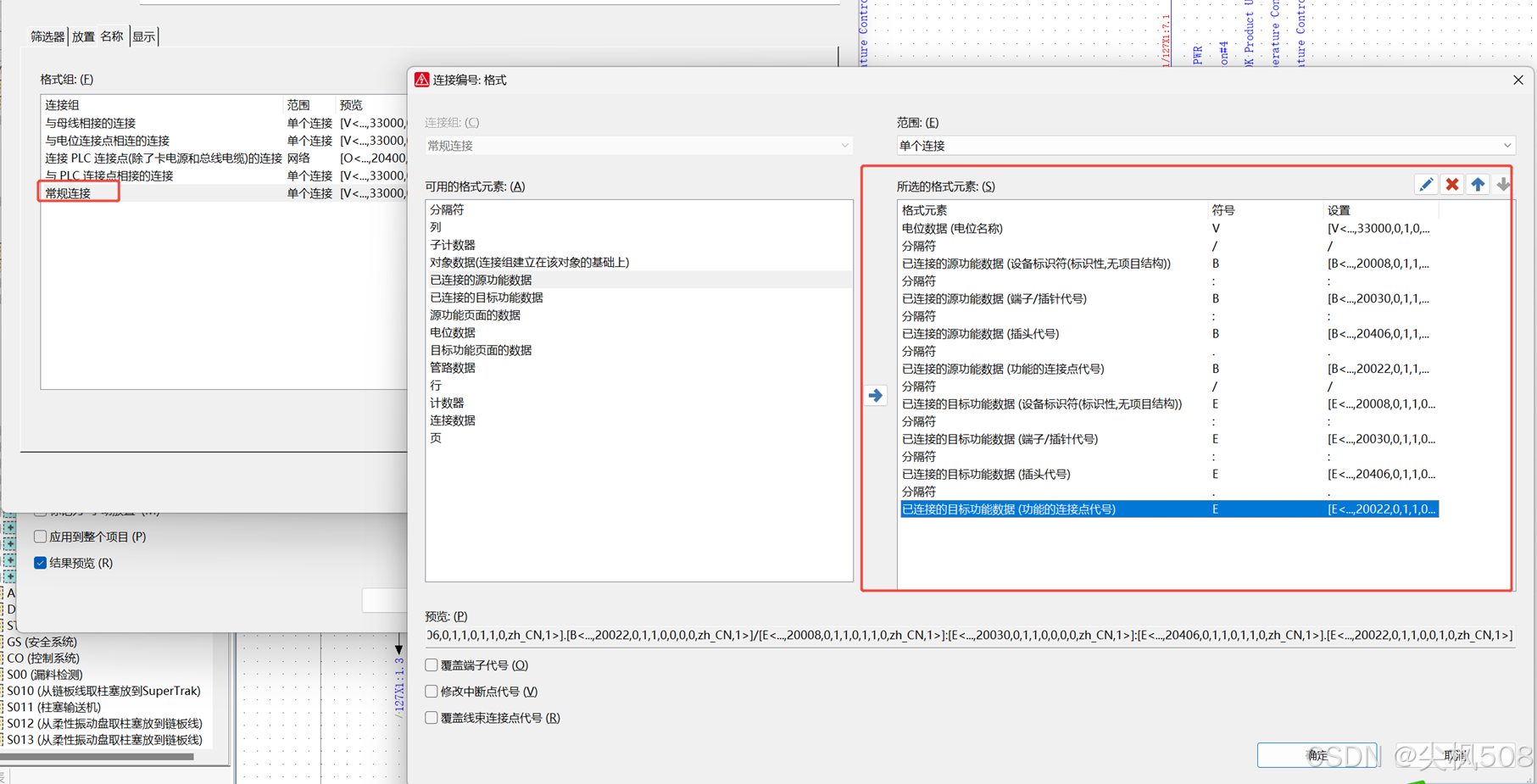

（1）常规连接

电位/源端子台编号：端子片号.端子脚位号/目标端子台编号：端子片号.端子脚位号

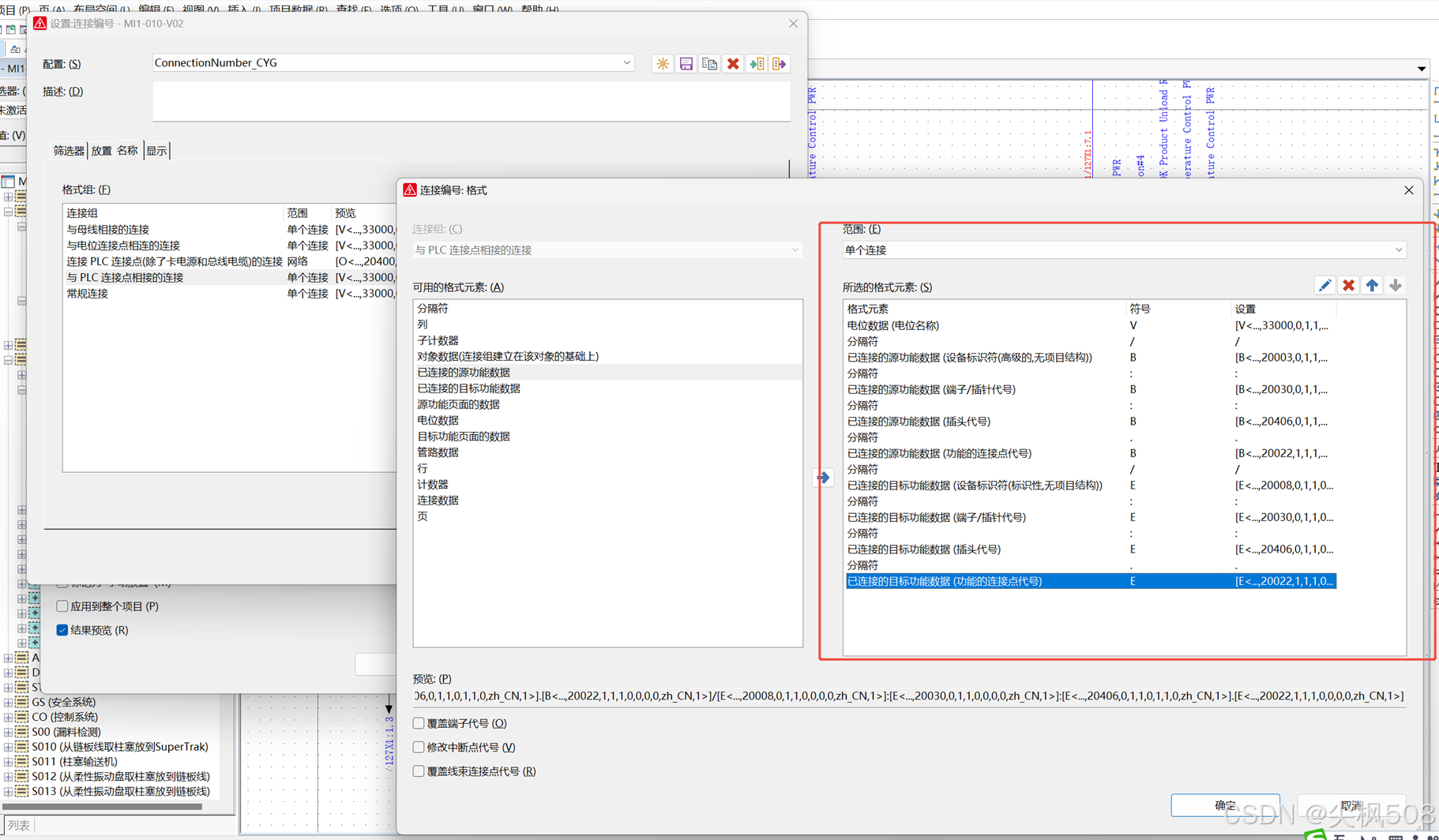

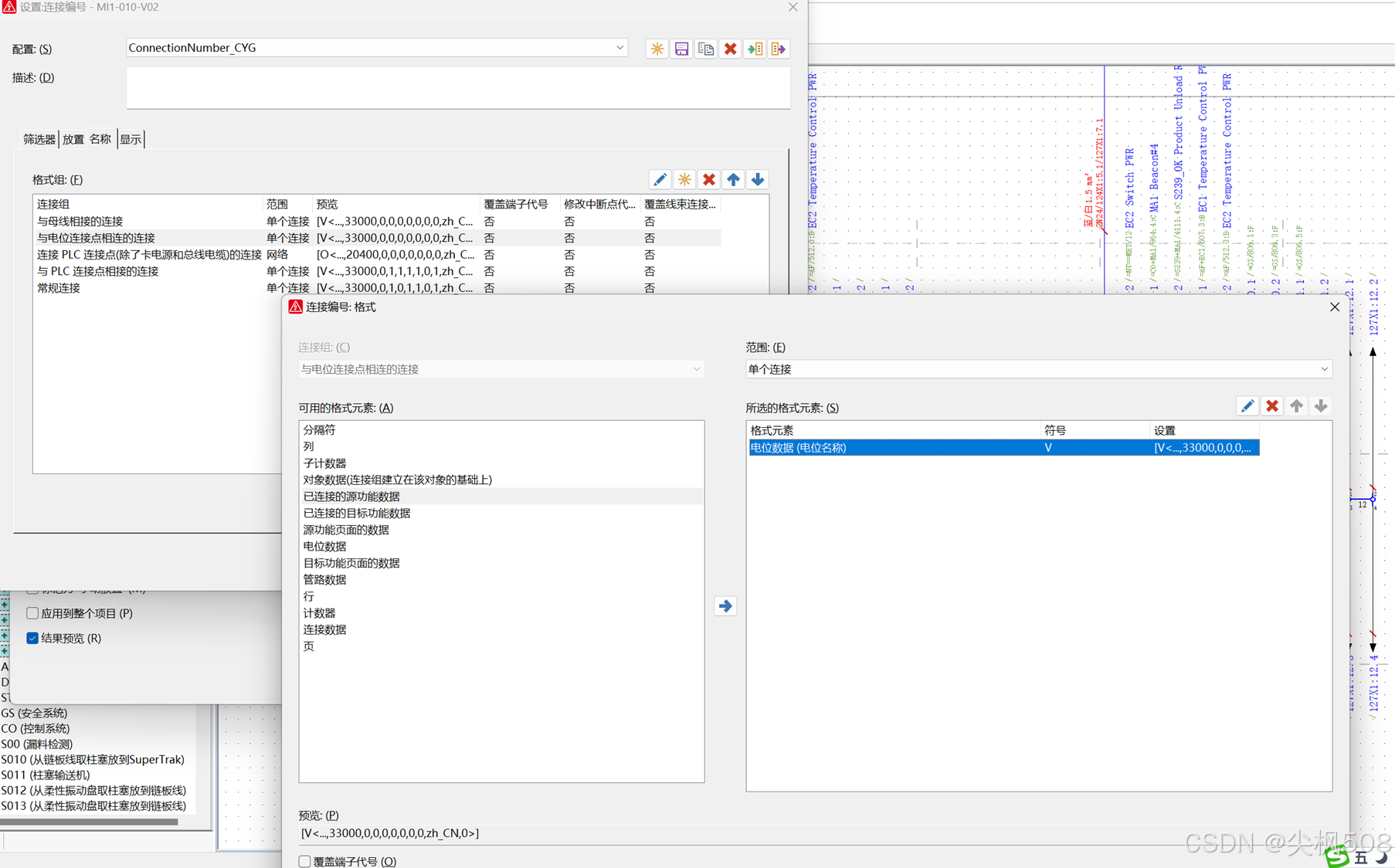

（2）与PLC连接点相连的连接

电位/源端子台编号：端子片号.端子脚位号/目标端子台编号：端子片号.端子脚位号

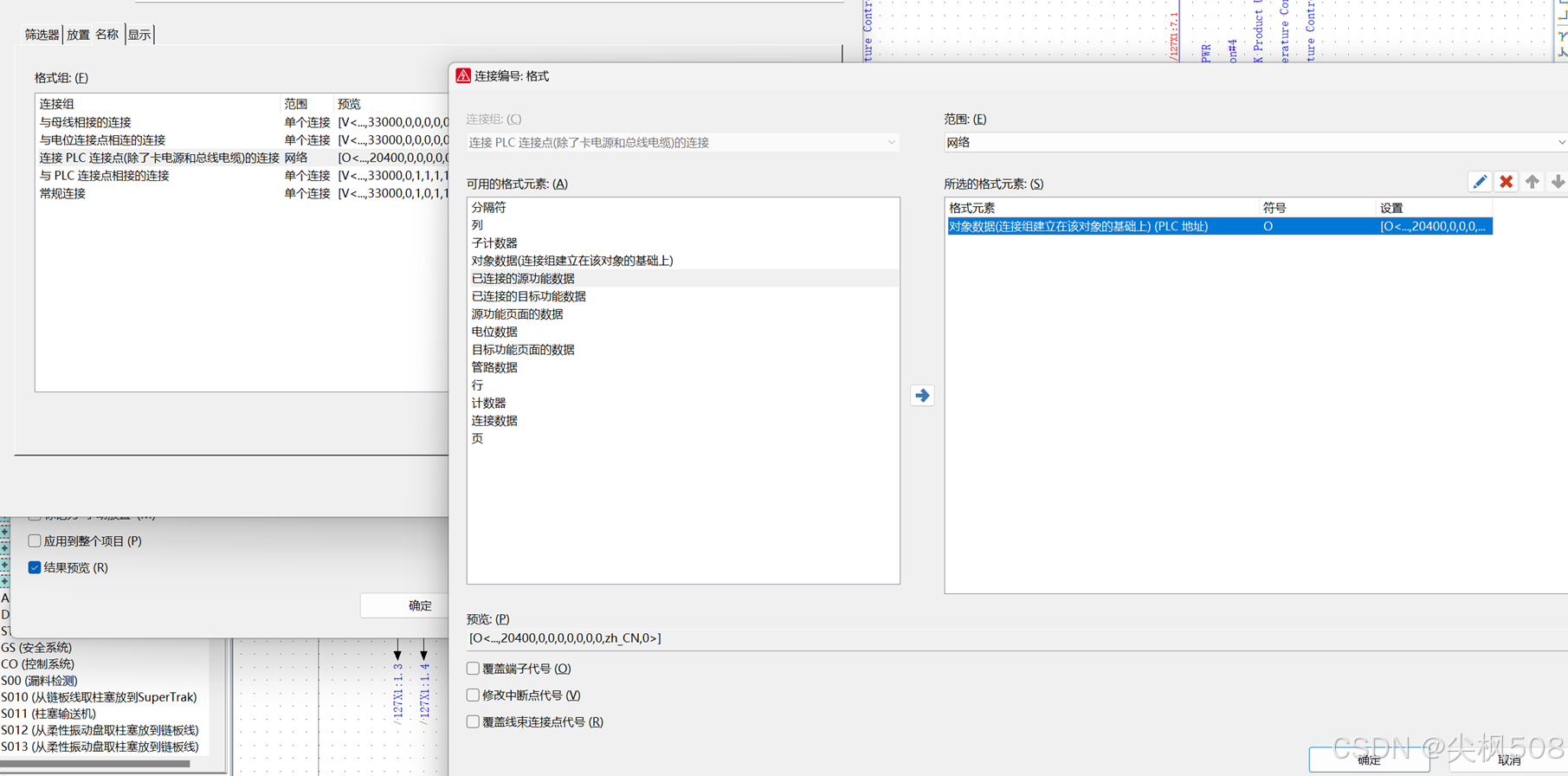

（3）连接PLC连接点（除了卡电源与连接电缆的）连接

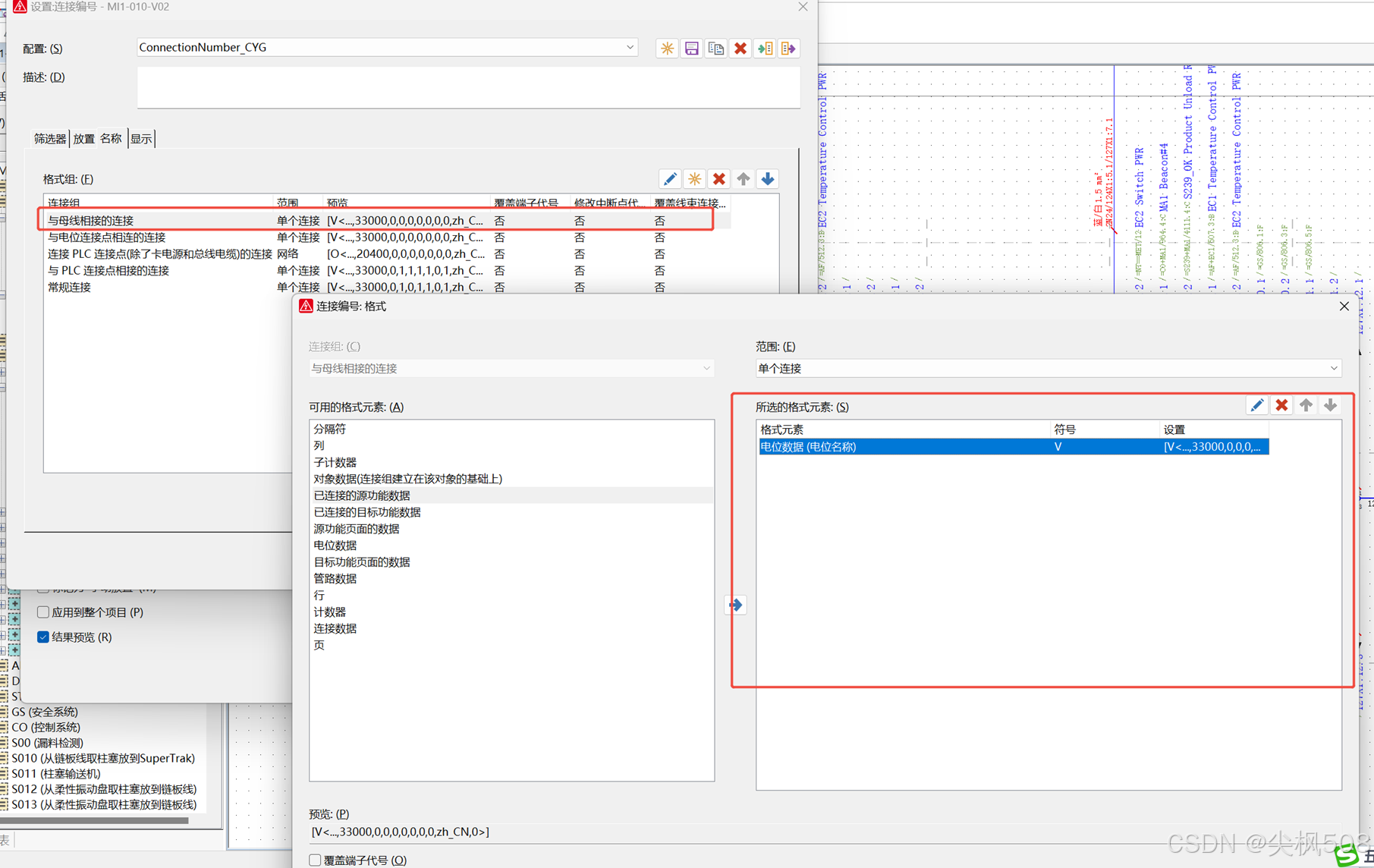

（4）与母线相连的连接

直接显示电位

（5）与电位连接点相连的连接

直接显示电位

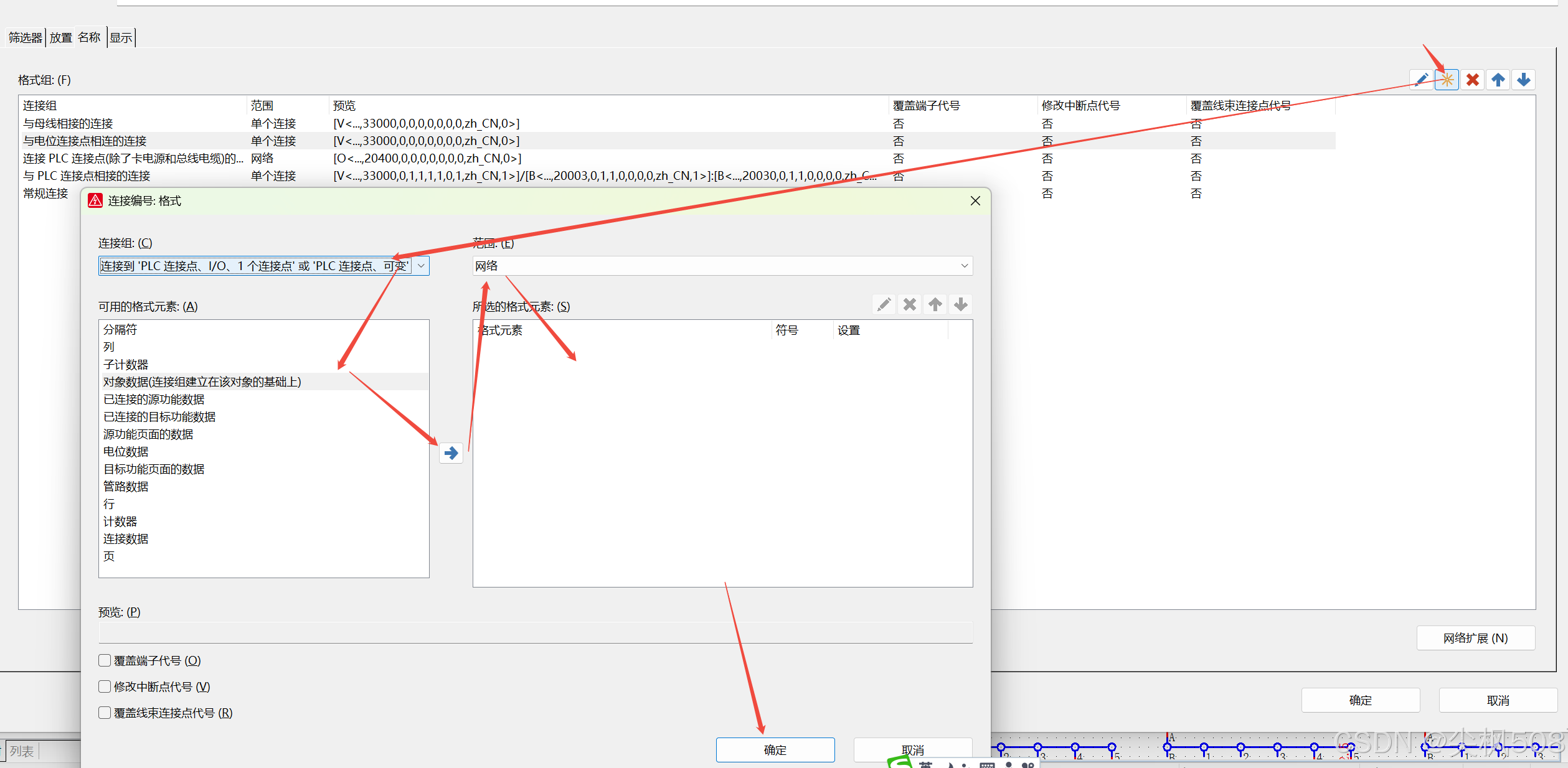

（6）新增其他设置

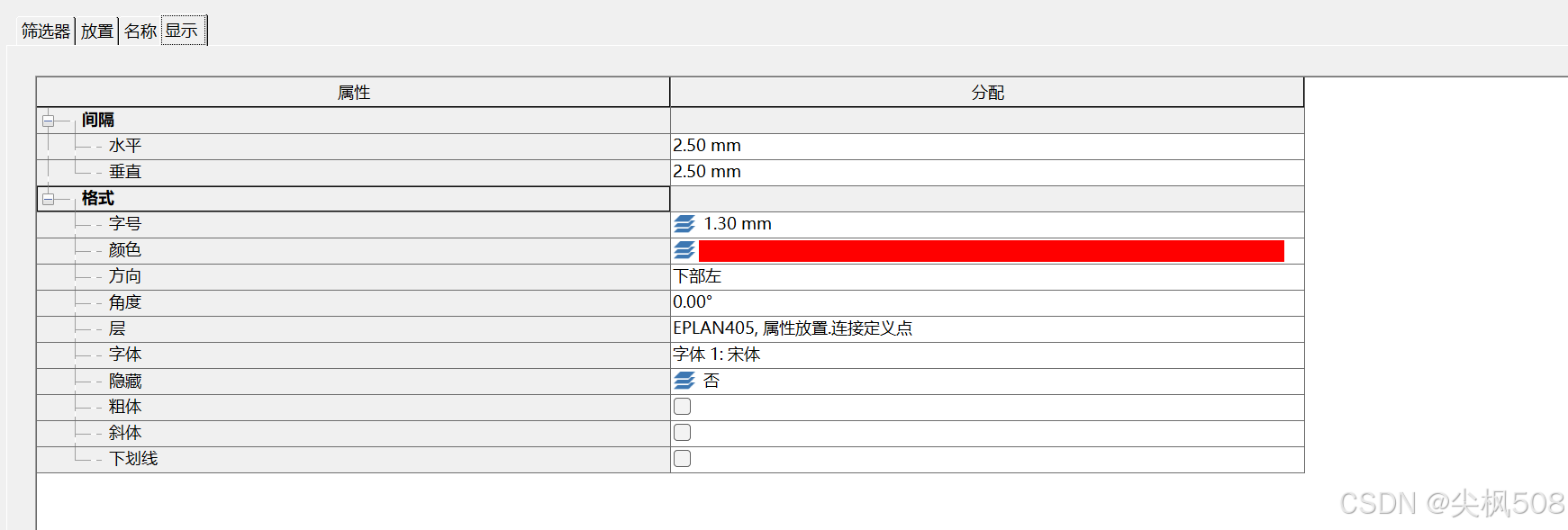

5. 显示

设置显示的相关设置

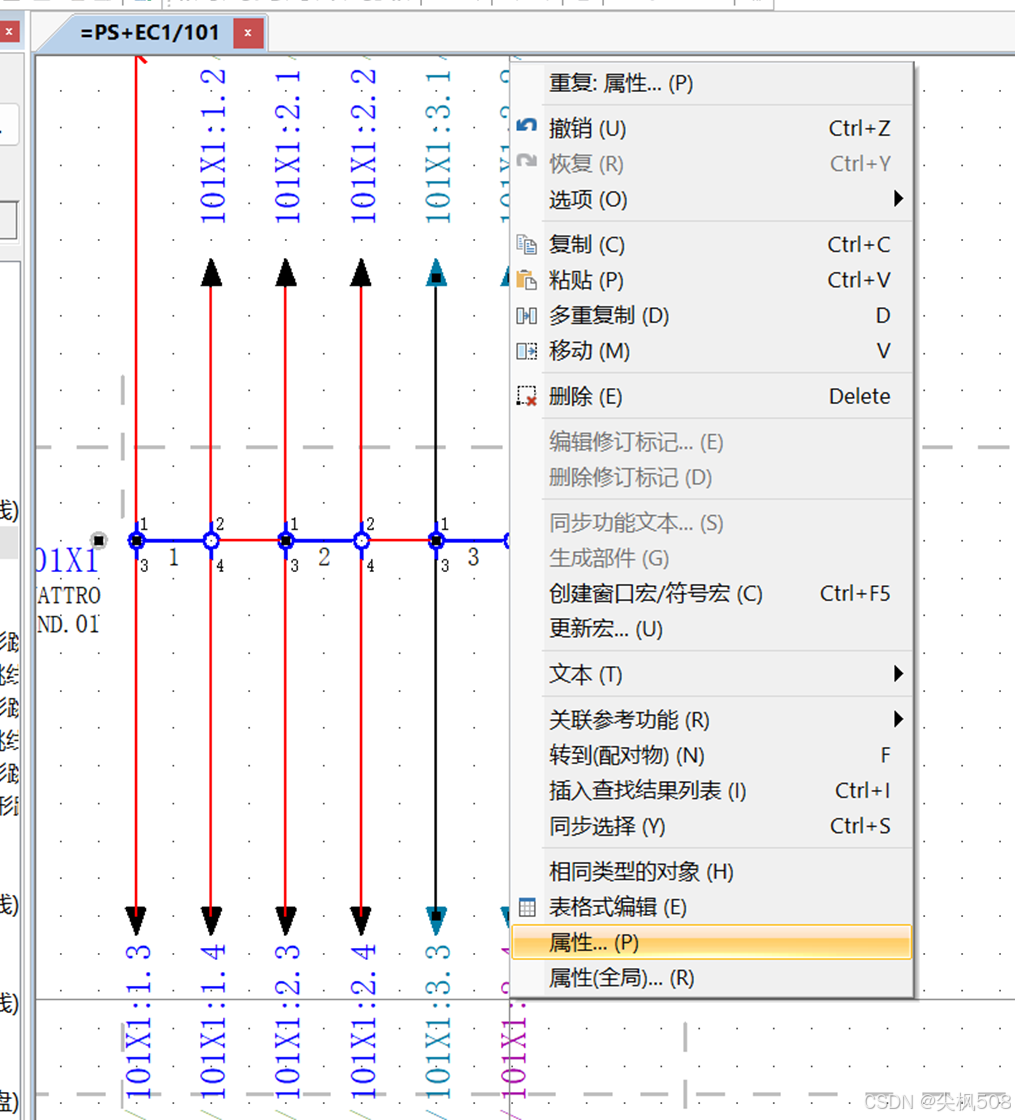

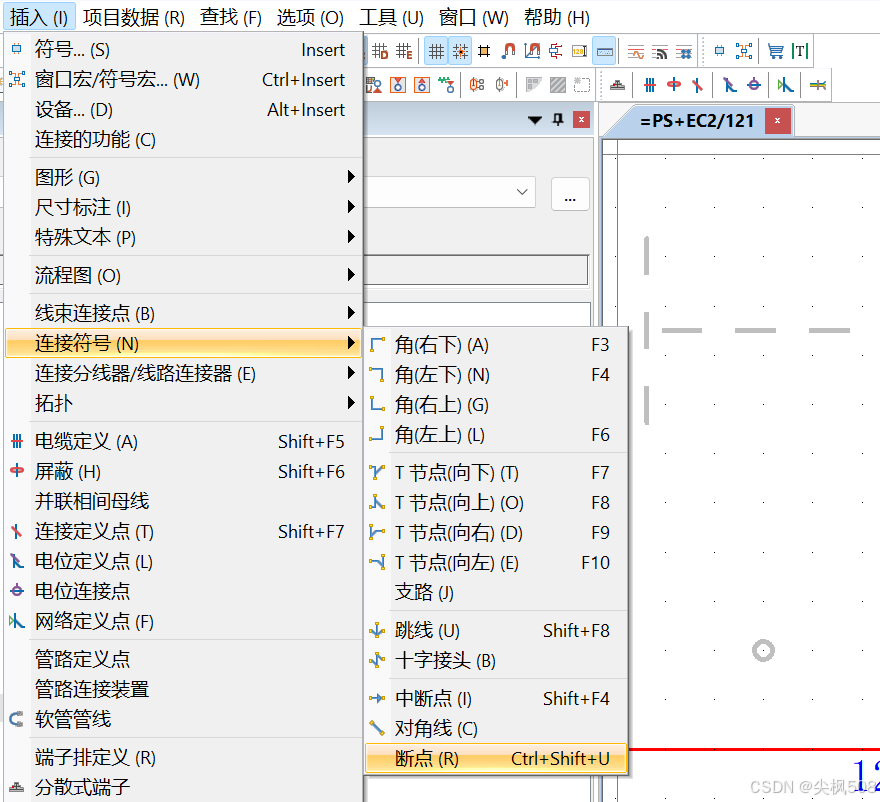

三、 元件的连接是如何进行打断的（插入断点）

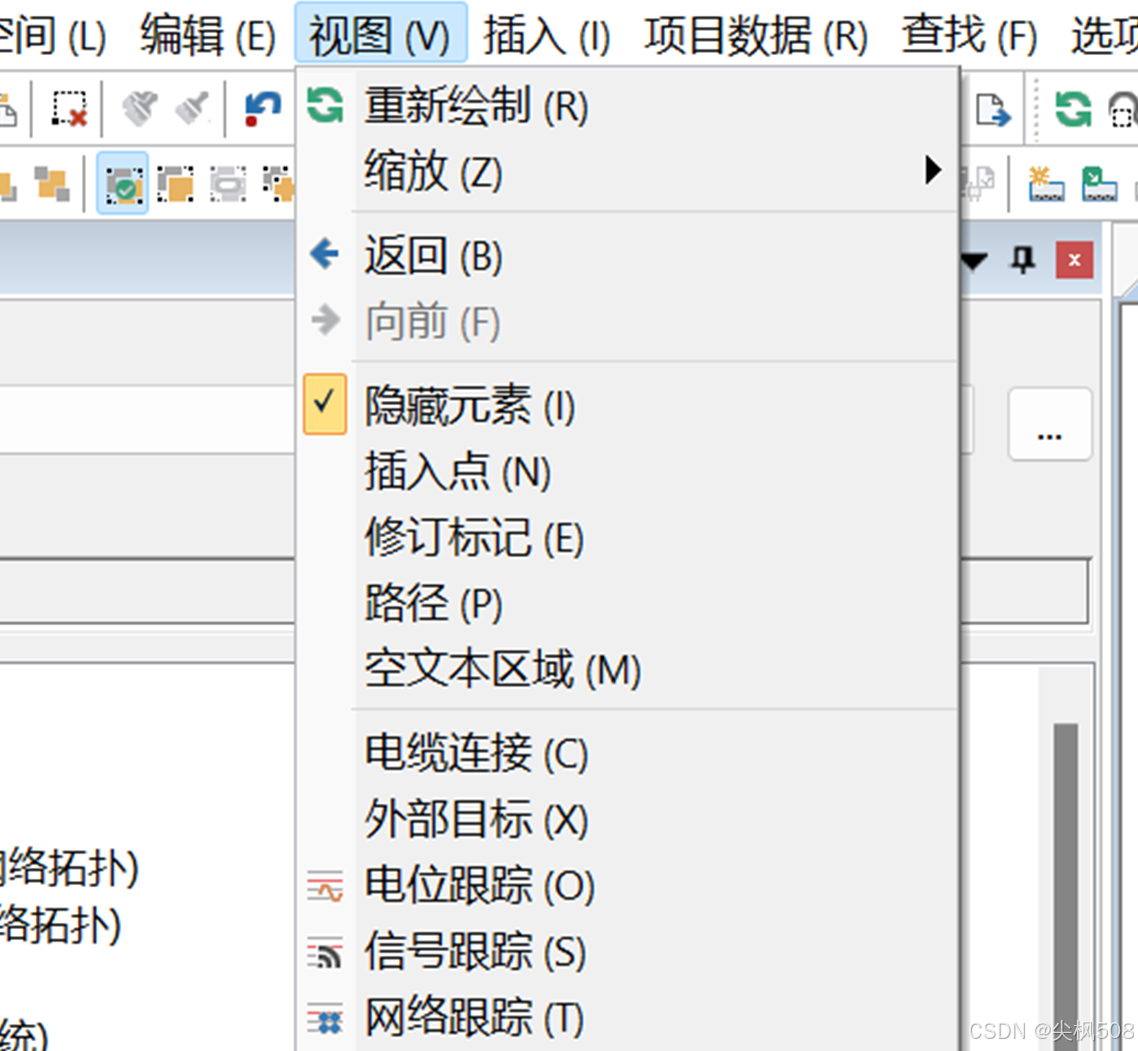

显示隐藏元素

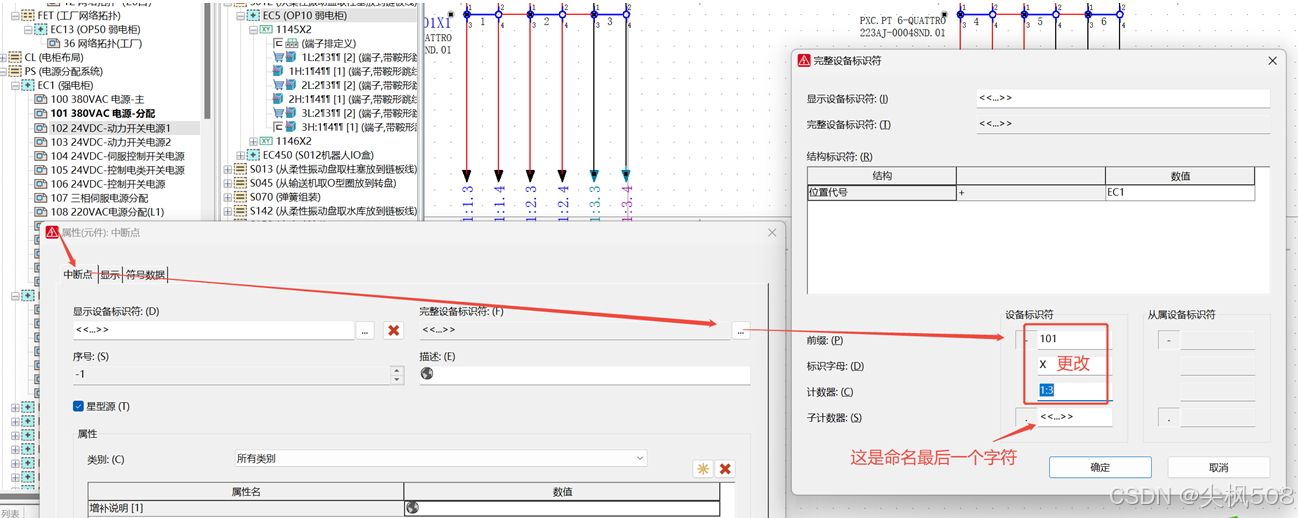

四、 中断点命名当仅有最后一个字符不同时，可快速大量中断点更改，全选中断点后

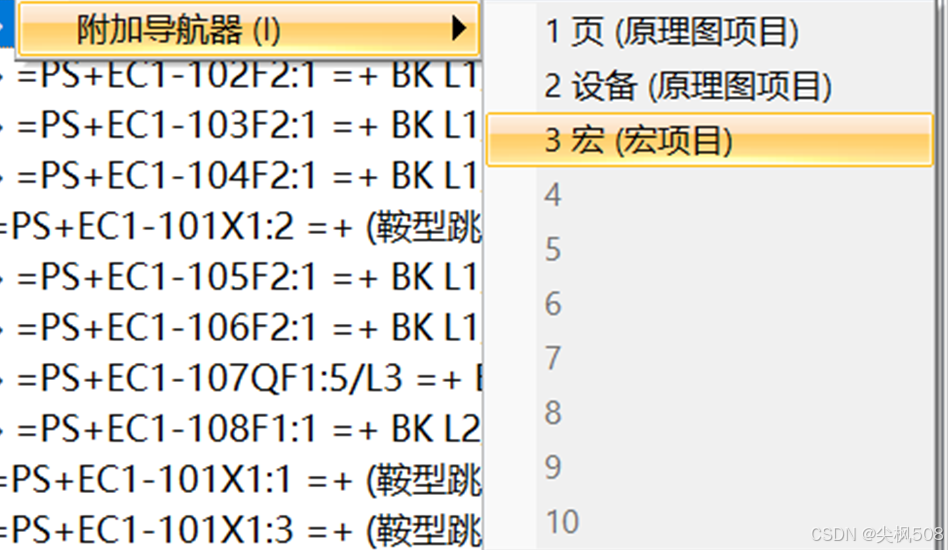

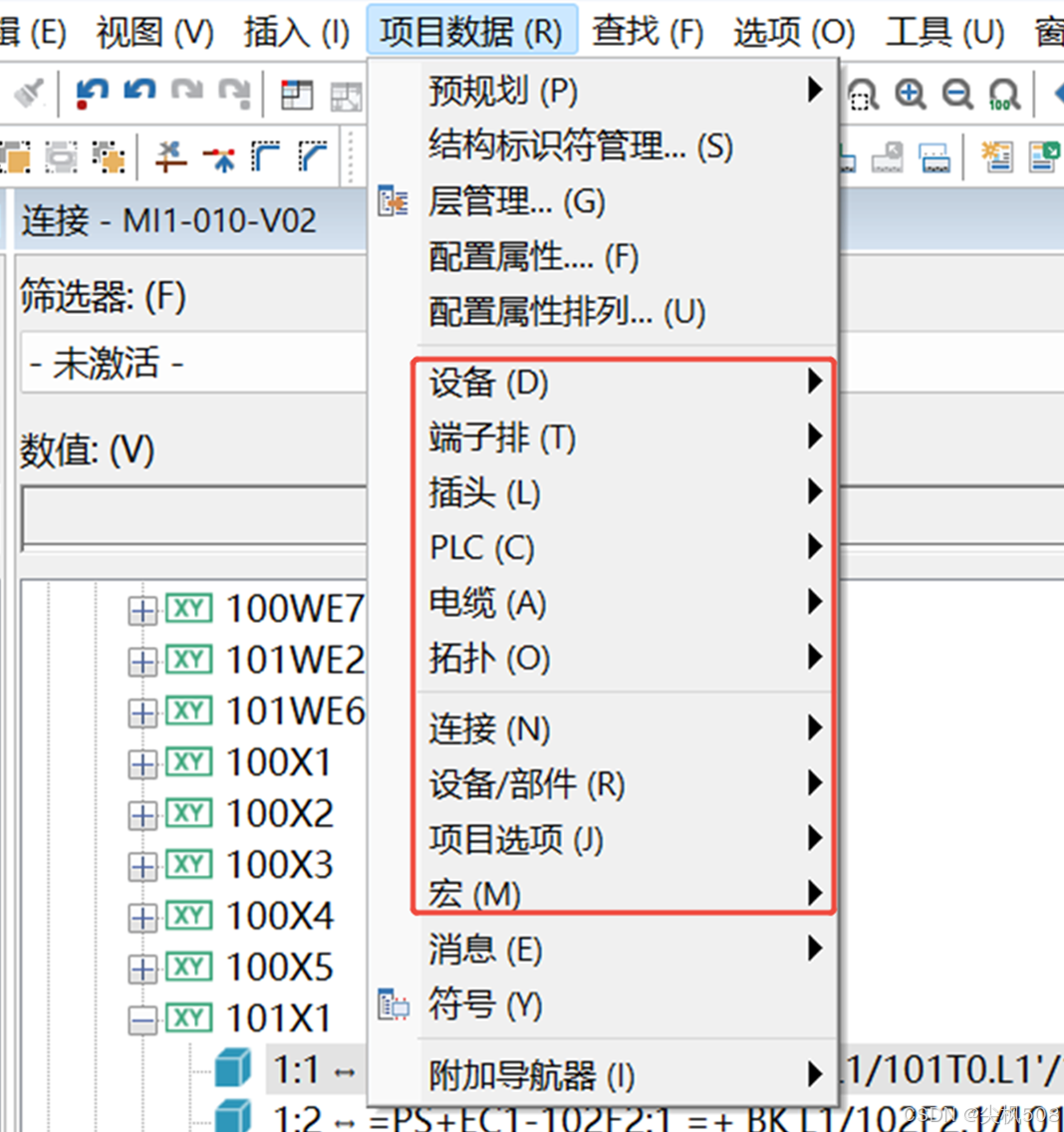

五、 EPLAN中的各种元件或者功能可以用导航器进行整个项目统一管理

项目中其他
