ABB工业机器人编程基础（十二）RobTarget 数据详解

在 ABB RAPID 编程中，RobTarget 是最常用的数据类型之一，用于保存机器人运动目标点的位置和姿态。

机器人执行 MoveJ 、MoveL 等运动指令时，目标点通常都是一个 RobTarget 数据。

一、什么是 RobTarget

RobTarget（Robot Target） 表示机器人运动的目标位置，它不仅包含空间坐标，还包含工具姿态、机器人构型以及外部轴信息。

例如：

复制代码

CONST robtarget pHome:=
[[500,0,600],
[1,0,0,0],
[0,0,1,0],
[9E9,9E9,9E9,9E9,9E9,9E9]];

二、RobTarget 数据组成

一个完整的 RobTarget 主要由四部分组成：

复制代码

robtarget
[
    [X,Y,Z],
    [Q1,Q2,Q3,Q4],
    [CF1,CF4,CF6,CFX],
    [EAX_A,EAX_B,EAX_C,EAX_D,EAX_E,EAX_F]
]

1. 位置（Trans）

复制代码

[X,Y,Z]

表示机器人 TCP 的空间坐标，单位为 mm。

例如：

复制代码

[500,0,600]

表示：

X = 500 mm
Y = 0 mm
Z = 600 mm

2. 姿态（Rot）

复制代码

[Q1,Q2,Q3,Q4]

表示工具的姿态。

ABB 使用**四元数（Quaternion）**描述工具方向，系统会自动计算生成，一般无需手动修改。

3. 构型（ConfData）

复制代码

[CF1,CF4,CF6,CFX]

表示机器人关节构型。

主要用于保证机器人按照正确的姿态到达目标点，避免出现姿态翻转或绕远路。

通常保持系统默认即可。

4. 外部轴（ExtAx）

复制代码

[EAX_A,EAX_B,EAX_C,EAX_D,EAX_E,EAX_F]

用于记录外部轴的位置。

如果机器人没有配置外部轴，通常显示：

复制代码

[9E9,9E9,9E9,9E9,9E9,9E9]

表示当前未使用外部轴。

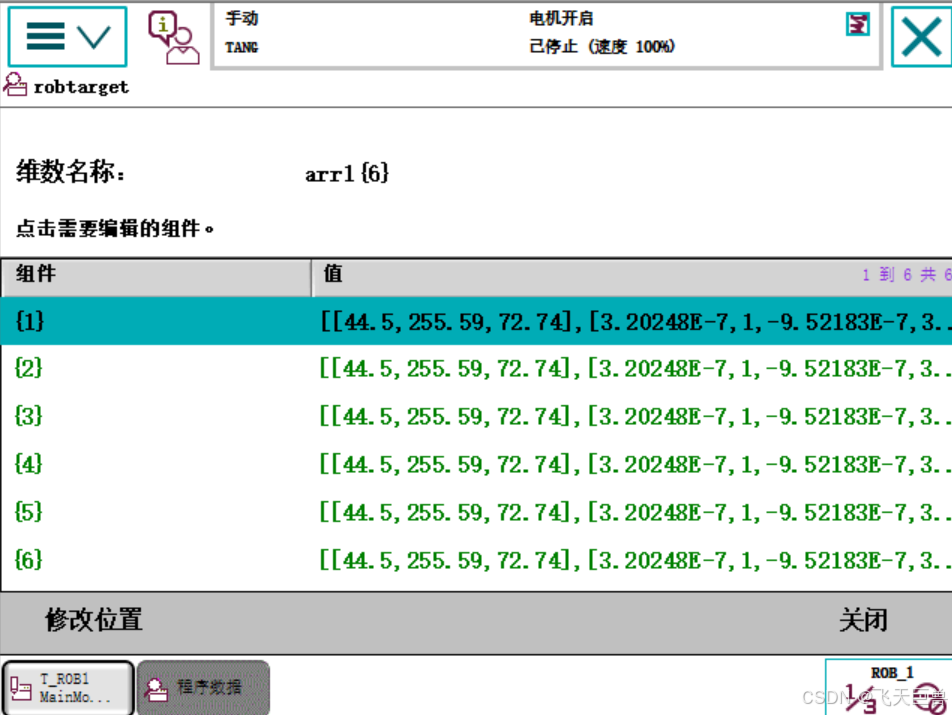

三、新建 RobTarget

除了示教自动生成外，也可以在程序数据中新建 RobTarget。

操作步骤

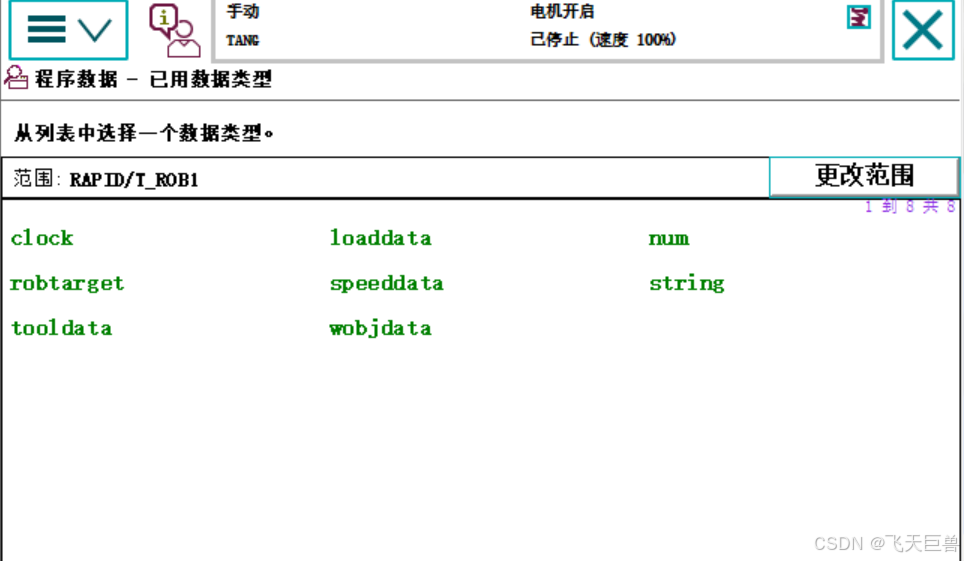

点击 程序数据。
点击 视图 → 全部数据类型。
选择 robtarget。

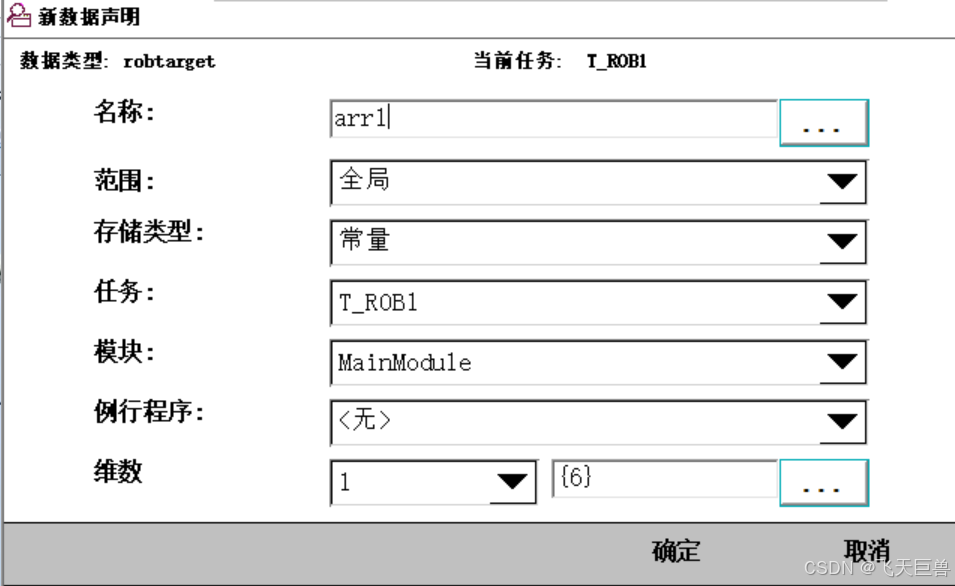

点击新建。
输入变量名称并保存。

小结

RobTarget 是 ABB RAPID 编程中最重要的数据类型之一，用于保存机器人的目标点信息，包括位置、姿态、构型和外部轴数据。实际项目中，通常通过示教或程序数据创建 RobTarget，再配合 MoveJ 、MoveL 、Offs() 等运动指令完成机器人的轨迹规划和点位控制。
