智能跑步机（蓝牙+WiFi融合）产品深度调研报告

1. 产品概述

智能跑步机是家庭健身与IoT融合的典型产品，通过蓝牙BLE实现与手机App的近距离数据同步（心率、速度、里程、卡路里），通过WiFi实现远程监控、OTA升级与云端训练数据同步。目标用户以25-45岁中产家庭为主，核心场景包括：居家有氧训练、直播课程跟练、运动数据长期追踪。

代表产品与价格区间：

|-----------|--------------|-----------------------|---------|
| 产品 | 价格区间 | 通信方案 | 特色 |
| 小米米家智能跑步机 | ¥1,999-2,999 | ESP32(WiFi+BLE) | 米家生态联动 |
| 速尔F63S | ¥5,999-7,999 | Nordic nRF5340+WiFi模块 | 亚马逊语音控 |
| 锐步Jet100 | ¥3,999 | 自研SoC+WiFi+BLE | Zwift接入 |
| Keep K3 | ¥2,999 | 全志R329+ESP32 | 课程生态 |

市场容量：中国智能健身设备市场2025年约¥280亿，跑步机占比约35%，年增速18%。

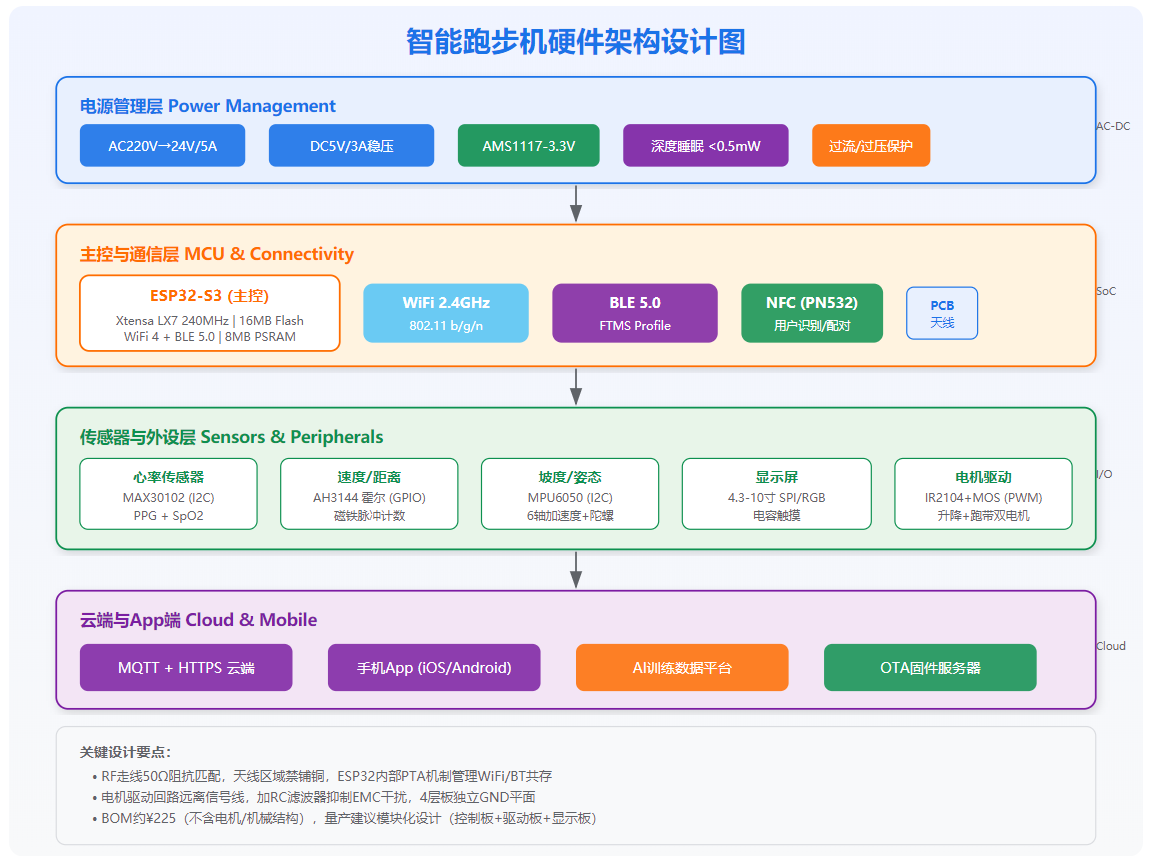

2. 硬件架构设计

2.1 主控芯片选型对比

|-----------------------------|--------|--------|----------|----------|---------|----------|
| 方案 | 价格 | 功耗 | 性能 | WiFi | BLE | 适用场景 |
| ESP32-S3 | ¥18-25 | 中等 | 双核240MHz | 802.11n | 5.0 | 性价比首选 |
| ESP32-C6 | ¥12-18 | 低 | 单核160MHz | 802.11ax | 5.3 | 低功耗升级 |
| Nordic nRF5340 + WiFi模块 | ¥45+ | 极低 | 双核+BT5.4 | 外接 | 5.4 | 高端/认证严苛 |
| 全志R329 | ¥35-50 | 高 | 双核A7+DSP | 集成 | 外接 | 带屏智能款 |

推荐方案：ESP32-S3-N8R8（8MB Flash + 8MB PSRAM），性价比最优，WiFi/BLE共存由内部PTA机制自动管理。

2.2 WiFi+BT Combo模块选型

• ESP32内置方案：最经济，适合中低端产品，共存干扰需软件优化（AFH自适应跳频）
• 外挂模块方案（如Realtek RTL8720CF）：Nordic nRF5340主控 + 独立WiFi模块，隔离度更好，适合高端产品
• 单芯片方案（如NXP i.MX RT1170 + 外部射频）：带屏幕的高端智能跑步机

2.3 电源管理方案

AC220V → 开关电源(24V/5A) → 电机驱动
                      ↓
                   DC-DC(5V/3A) → 系统供电
                      ↓
                   LDO(3.3V) → MCU/传感器

深度睡眠模式：ESP32在Light Sleep下功耗<5mW，可维持BLE广播待机。

2.4 传感器与外设接口

• 心率检测：MAX30102（PPG光学，I2C），精度±2bpm
• 速度/里程：AH44霍尔传感器 + 磁铁，GPIO中断计数
• 坡度检测：MPU6050（6轴IMU，I2C），检测倾斜角
• 触摸屏：4.3-10寸RGB接口，GT911电容触摸控制器
• 电机驱动：IR2104 + N-MOSFET，PWM控制速度和坡度

2.5 PCB关键布线要点

1. RF走线：WiFi/BT天线馈线50Ω阻抗控制，参考层完整GND，天线禁铺铜区≥15mm
2. 电源隔离：电机驱动电源与数字电源独立布线，磁珠隔离
3. 信号完整性：I2C上拉4.7kΩ，SPI时钟≤10MHz，加串行电阻
4. EMC设计：电机驱动端加RC缓冲电路，屏蔽罩覆盖射频区域

2.6 BOM估算（中端方案）

|--------|-----------------------|--------|--------|-----------|
| 模块 | 型号 | 单价 | 数量 | 小计 |
| 主控 | ESP32-S3-WROOM-1-N8R8 | ¥22 | 1 | ¥22 |
| 心率传感器 | MAX30102 | ¥8 | 1 | ¥8 |
| IMU | MPU6050 | ¥3.5 | 1 | ¥3.5 |
| 触摸屏 | 7寸RGB电容屏 | ¥65 | 1 | ¥65 |
| 电源模块 | 开关电源+DC-DC+LDO | - | 1套 | ¥27 |
| 电机驱动 | IR2104+MOS | - | 2路 | ¥18 |
| PCB+结构 | 4层板 | - | 1 | ¥35 |
| 合计 | | | | ≈¥225 |

注：不含电机、跑带、机械结构件

3. 软件架构设计

3.1 OS选型

|-----------------|-----------------|------------|-----------|
| 方案 | 优点 | 缺点 | 适用 |
| FreeRTOS | 轻量、免费、生态成熟 | 无MMU，安全隔离弱 | 中低端 |
| Zephyr RTOS | 开源、支持多架构、BLE栈完整 | 学习曲线陡 | 高端/Nordic |
| 嵌入式Linux | 生态丰富、易扩展 | 启动慢、功耗高 | 带屏高端款 |

推荐：FreeRTOS（ESP-IDF内置），任务划分：

• task_ble：BLE协议栈与数据推送（优先级高）
• task_wifi：MQTT连接与数据上传（优先级中）
• task_sensors：传感器数据采集（优先级高）
• task_gui：LVGL界面刷新（优先级低）
• task_motor：电机PID控制（最高优先级）

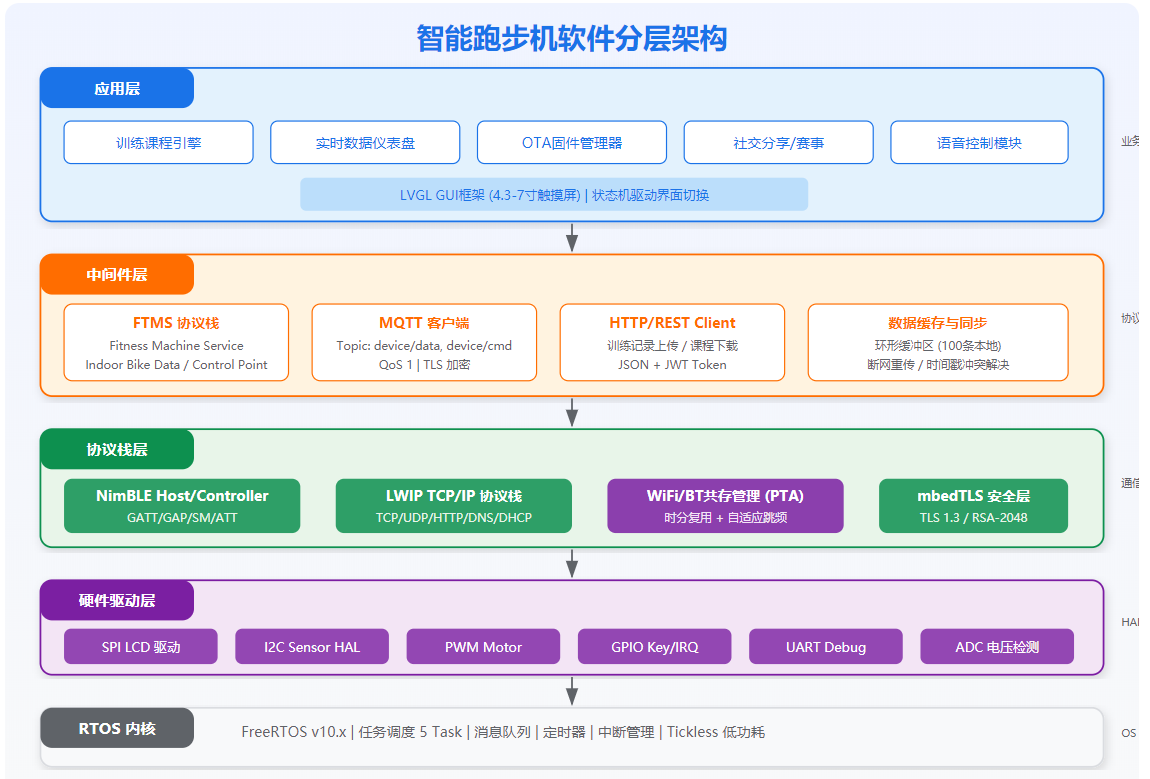

3.2 协议栈分层

┌─────────────────────────────────────┐
│  应用层：训练引擎 / GUI / OTA        │
├─────────────────────────────────────┤
│  中间件：FTMS协议 / MQTT / HTTP      │
├─────────────────────────────────────┤
│  协议栈：NimBLE(BLE) / LwIP(WiFi)   │
├─────────────────────────────────────┤
│  驱动层：I2C / SPI / PWM / GPIO     │
├─────────────────────────────────────┤
│  RTOS：FreeRTOS 任务调度            │
└─────────────────────────────────────┘

FTMS（Fitness Machine Service）关键特性：

• 服务UUID：0x1826
• 关键Characteristic：

• • Indoor Bike Data (0x2AD7)：实时速度/心率/功耗
  • Training Status (0x2AD3)：运动状态
  • Control Point (0x2AD9)：远程控制（启动/停止/调速）

3.3 OTA升级方案

• 差分升级：基于bsdiff，增量包大小<原固件30%
• A/B分区：备份分区确保升级失败可回退
• 升级通道：WiFi OTA（主） + UART本地（备）
• 安全：固件签名验证（RSA-2048）+ AES-128加密传输

3.4 功耗管理策略

|--------|--------|-----------|-------------|
| 模式 | 功耗 | 触发条件 | 唤醒方式 |
| 全速运行 | ~10W | 跑步中 | - |
| 低功耗待机 | ~2W | 待机>5min | BLE连接/触摸 |
| 深度睡眠 | <5μA | 待机>30min | RTC/按键/GPIO |

4. 关键技术挑战与解决方案

4.1 WiFi与BT共存干扰

问题：WiFi 2.4GHz与BLE同频，造成包丢失和吞吐量下降。

解决方案：

1. AFH（自适应跳频）：BLE动态跳过WiFi占用的信道（ESP32自动支持）
2. PTA（Packet Traffic Arbitration）：硬件级时分复用，ESP32内置
3. 天线隔离：2.4G WiFi与BLE共用天线时，增加RF开关切换；分离天线时间距≥25mm
4. 功率控制：BLE发射功率自适应（最大+9dBm→最低-20dBm）

4.2 连接稳定性

• 看门狗：软件看门狗+硬件看门狗（外部WDT芯片）
• MQTT重连：指数退避重连（1s→2s→4s→...→60s）
• 数据缓存：本地环形缓冲区（100条），网络恢复后批量上传

4.3 数据安全

• 传输加密：MQTT over TLS 1.3，BLE LESC配对
• 固件安全：Secure Boot + Flash加密（ESP32内置）
• 隐私保护：心率等健康数据本地存储，上传需用户授权

5. 开发工具链与调试方法

|-----------------------|-------------------|
| 工具 | 用途 |
| ESP-IDF | 主开发框架（基于FreeRTOS） |
| nRF Connect | BLE服务调试与抓包 |
| Wireshark + esp_netif | WiFi抓包分析 |
| MQTTX | MQTT消息调试 |
| LVGL Designer | GUI界面设计 |
| J-Link/ESP-Prog | 调试器 |

调试技巧：

• 通过UART输出实时日志（115200 baud）
• 使用ESP32的"分区表"工具管理Flash布局
• BLE通信使用nRF Connect手机App验证GATT服务

6. 市场前景与竞品分析

市场趋势：

• 宅经济 + 健康意识驱动，智能跑步机渗透率持续提升
• Matter协议接入智能家居生态成为新卖点
• AI个性化训练方案（基于历史数据调整课程）是下一竞争点

竞品对比：

|--------|----------|-------------|------------|
| 维度 | 小米米家 | Keep K3 | 速尔F63S |
| 价格 | ¥1,999 | ¥2,999 | ¥6,999 |
| 生态 | 米家 | Keep App | 独立 |
| 课程 | 基础 | 丰富AI课 | 基础 |
| 通信 | WiFi+BLE | WiFi+BLE | BT only |
| 认证 | BQB/FCC | BQB/FCC/CE | 全认证 |

结论：中端市场（¥2,000-4,000）竞争最激烈，差异化方向为AI课程+社交功能。
