1. 产品概述
智能无人机地面站（Ground Control Station, GCS）是无人飞行器系统中不可或缺的人机交互枢纽，承担着飞行任务规划、实时状态监控、遥测数据解析、遥控指令下发及异常处置等核心职责。随着商用无人机在测绘、巡检、农业植保、物流配送等领域的快速普及（2025年中国民用无人机市场规模超800亿元），地面站正从传统PC端软件向便携式嵌入式终端演进。
典型产品形态包括：手持式遥控器（如DJI RC Pro，¥3,888）、便携式一体地面站（如DJI Smart Controller Enterprise，¥6,988）、以及折叠式平板地面站（如Autel EVO Lite+遥控器）。融合蓝牙+WiFi的地面站可实现：WiFi高速数传（MAVLink/视频流）+ BLE近场配对（手柄/传感器接入）+ 双模冗余链路保障。目标用户为专业飞手、巡检工程师、农业植保团队，价格区间¥2,000-8,000。

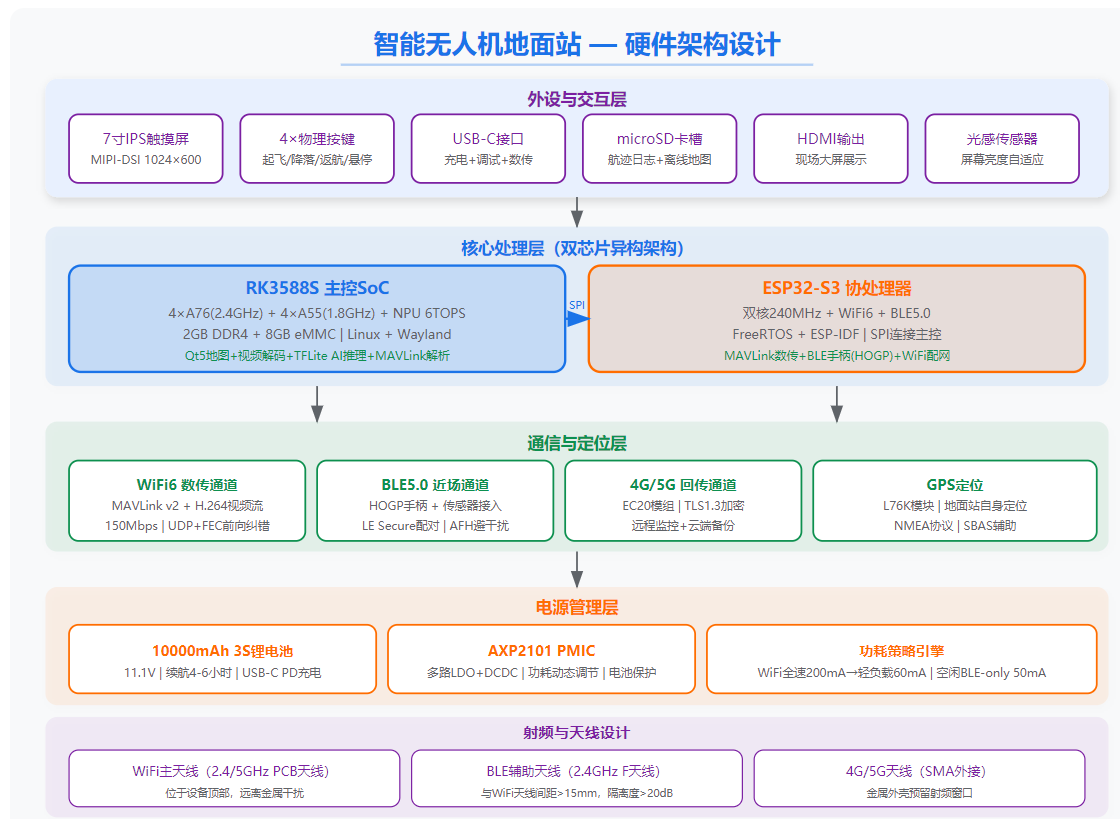

2. 硬件架构设计
MCU/SoC选型对比
|------------|-----------|------------|-----------|----------|---------|------------------|
| 芯片方案 | 价格(¥) | 功耗 | 性能 | WiFi | BLE | 优势 |
| ESP32-S3 | 12-15 | 240mA@WiFi | 双核240MHz | WiFi6 | BLE5.0 | 性价比高，开源生态丰富 |
| RK3588S | 180-250 | 2-5W | 8核A76+A55 | WiFi6 | BLE5.2 | 高性能，可跑Linux+AI推理 |
| STM32MP157 | 50-80 | 1-2W | 双核A7+M4 | 外挂模块 | 外挂模块 | 实时性好，工业级可靠性 |
推荐方案：RK3588S作为主控（处理视频解码+AI辅助避障提示），ESP32-S3作为WiFi/BLE通信协处理器（负责MAVLink数传和BLE手柄接入），形成双芯片异构架构。
WiFi+BT Combo模块选型
- ESP32-S3：内置WiFi6+BLE5.0，支持20MHz带宽，最大传输速率150Mbps，适合MAVLink+H.264视频流并行传输
- RTL8720DN（Realtek）：WiFi6+BLE5.2 combo，更低功耗（WiFi待机<5mA），适合便携式地面站
电源管理方案
- 电池：10000mAh 3S锂电池（11.1V），续航4-6小时
- PMIC：AXP2101（多路LDO+DCDC，支持USB-C PD充电）
- 功耗策略：WiFi全速200mA→轻负载60mA；BLE广播10mA→连接3mA；屏幕亮度自适应调节
外设接口设计
- 7寸IPS触摸屏（1024×600，MIPI接口）
- HDMI输出（现场大屏展示）
- 4×物理按键（起飞/降落/返航/紧急悬停）
- USB-C（充电+调试+外接数传电台）
- microSD卡槽（航迹日志+地图离线存储）
- GPS模块（L76K，地面站自身定位）
- 4G/5G模组（远程监控回传）
BOM估算
|------------------------------|-----------|------------|
| 类目 | 成本(¥) | 说明 |
| 主控(RK3588S+2GB DDR+8GB eMMC) | 250 | 核心算力 |
| 协处理器(ESP32-S3-WROOM-1) | 15 | WiFi/BLE数传 |
| 7寸触摸屏 | 120 | MIPI IPS |
| 4G模组(EC20) | 45 | 远程回传 |
| GPS(L76K) | 18 | 定位 |
| 电池+PMIC | 80 | 10000mAh |
| PCB+结构件 | 60 | 4层板+金属外壳 |
| 总计 | ~530 | 不含软件授权 |

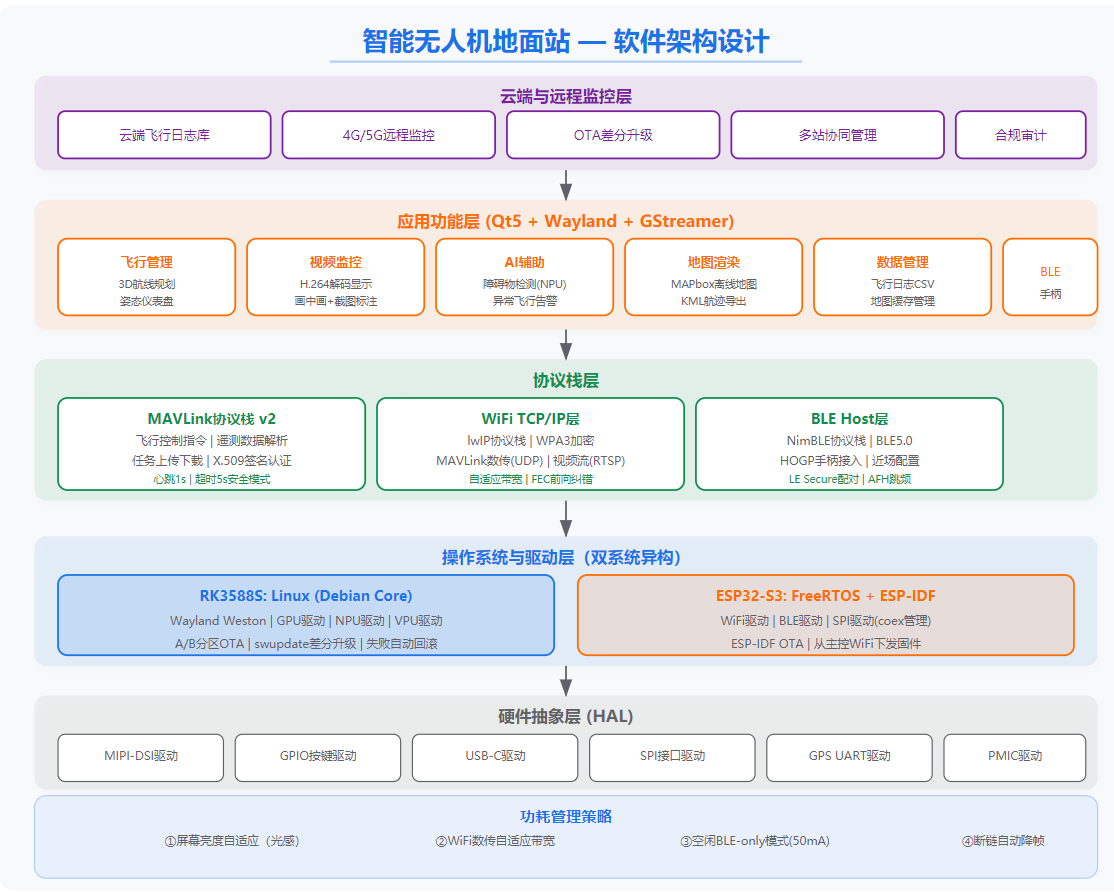

3. 软件架构设计
OS选型
- RK3588S侧：Linux（Debian/Ubuntu Core），支持Wayland Weston桌面+Qt5应用+GStreamer视频解码+TensorFlow Lite AI推理
- ESP32-S3侧：FreeRTOS+ESP-IDF，负责MAVLink协议栈+WiFi/BLE通信管理
协议栈分层
|--------------|-----------------------------|------------------|
| 层级 | 功能 | 关键技术 |
| WiFi TCP/IP层 | MAVLink数传、视频流RTSP/UDP、OTA升级 | lwIP+GStreamer |
| BLE Host层 | 手柄配对(HOGP)、传感器接入、近场配置 | NimBLE |
| MAVLink层 | 飞行控制指令、遥测数据解析、任务上传 | MAVLink v2 |
| 应用层 | 地图渲染、航迹规划、视频显示、AI辅助 | Qt+MAPbox+TFLite |
应用层模块划分
- 飞行管理：航线规划（3D地图上拖拽航点）、实时姿态仪表盘、一键返航
- 视频监控：多路视频流解码+画中画+截图标注
- AI辅助：基于TFLite的障碍物检测提示（RK3588S NPU推理）、异常飞行模式告警
- 数据管理：飞行日志导出（CSV/KML）、地图离线缓存管理
- BLE手柄：HOGP协议接入自定义物理按键、手柄摇杆映射
OTA升级方案
- RK3588S：A/B分区双系统，OTA差分升级（swupdate），失败自动回滚
- ESP32-S3：ESP-IDF原生OTA，通过WiFi从地面站主控下发固件
功耗管理策略
- 屏幕亮度自动调节（光感传感器）
- WiFi数传自适应带宽（根据信号质量降帧率）
- 空闲时BLE-only模式（无WiFi连接时功耗降至50mA）
4. 关键技术挑战与解决方案
WiFi与BT共存干扰
- AFH（自适应跳频）：BLE在WiFi信道附近自动避让，减少同频干扰
- 时分复用：ESP32-S3内置coexistence机制，WiFi和BT分时占用射频
- 天线隔离：WiFi主天线+BLE辅助天线，间距>15mm，隔离度>20dB
- 双链路冗余：4G/5G作为WiFi断链时的备用数传通道
连接稳定性
- MAVLink心跳包每1秒，超时5秒自动切换至安全模式
- 视频流UDP+前向纠错（FEC），丢包率<5%仍可流畅显示
- 断链保护：飞控端预置"失联返航"策略，地面站端自动重连
数据安全
- MAVLink v2签名认证（X.509证书），防止指令篡改
- WiFi WPA3加密，BLE配对使用LE Secure Connections
- 4G回传通道TLS1.3加密
5. 开发工具链与调试方法
|-------------------|------------|-------------------|
| 工具 | 用途 | 说明 |
| QGroundControl | 地面站软件参考 | 开源GCS，MAVLink标准实现 |
| PX4/Ardupilot | 飞控固件参考 | 无人机端配套开发 |
| ESP-IDF | ESP32-S3开发 | WiFi/BLE通信调试 |
| GStreamer | 视频流调试 | H.264解码+渲染管线 |
| Wireshark | MAVLink抓包 | 数传协议分析 |
| MAVLink Inspector | 遥测数据可视化 | 飞行状态实时监控 |
6. 市场前景与竞品分析
|------------------------|-----------|------------|---------|--------|--------|--------|------------|
| 竞品 | 价格(¥) | WiFi数传 | BLE | 屏幕 | AI | 优势 | 劣势 |
| DJI RC Pro | 3,888 | O3图传 | --- | 5.5寸 | --- | 生态完整 | 不开放，仅适配DJI |
| Autel Smart Controller | 5,980 | SkyLink | --- | 7寸 | --- | 屏幕大 | 生态弱 |
| 自研RK3588方案 | ~2,000 | WiFi6+BLE | BLE5 | 7寸 | TFLite | 开放灵活 | 需自建生态 |
市场趋势：便携式一体化地面站正取代笔记本+遥控器组合；开源MAVLink生态推动地面站标准化；AI辅助飞行（障碍物检测、智能航线优化）成为差异化卖点。
