【STM32F103C8】配置USB CDC虚拟串口

概要

硬件：STM32F103C8最小系统板。

目的：熟悉STM32CubeMX软件进行USB CDC虚拟串口的配置。

依赖：【STM32F103C8】GPIO点亮LED灯。

硬件

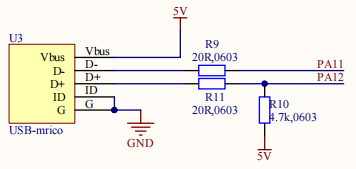

原理图

软件

打开MX工程

在【STM32F103C8】GPIO点亮LED灯中，双击打开stm32f103c8.ioc工程，已经配置好了LED和SWD固件烧录。

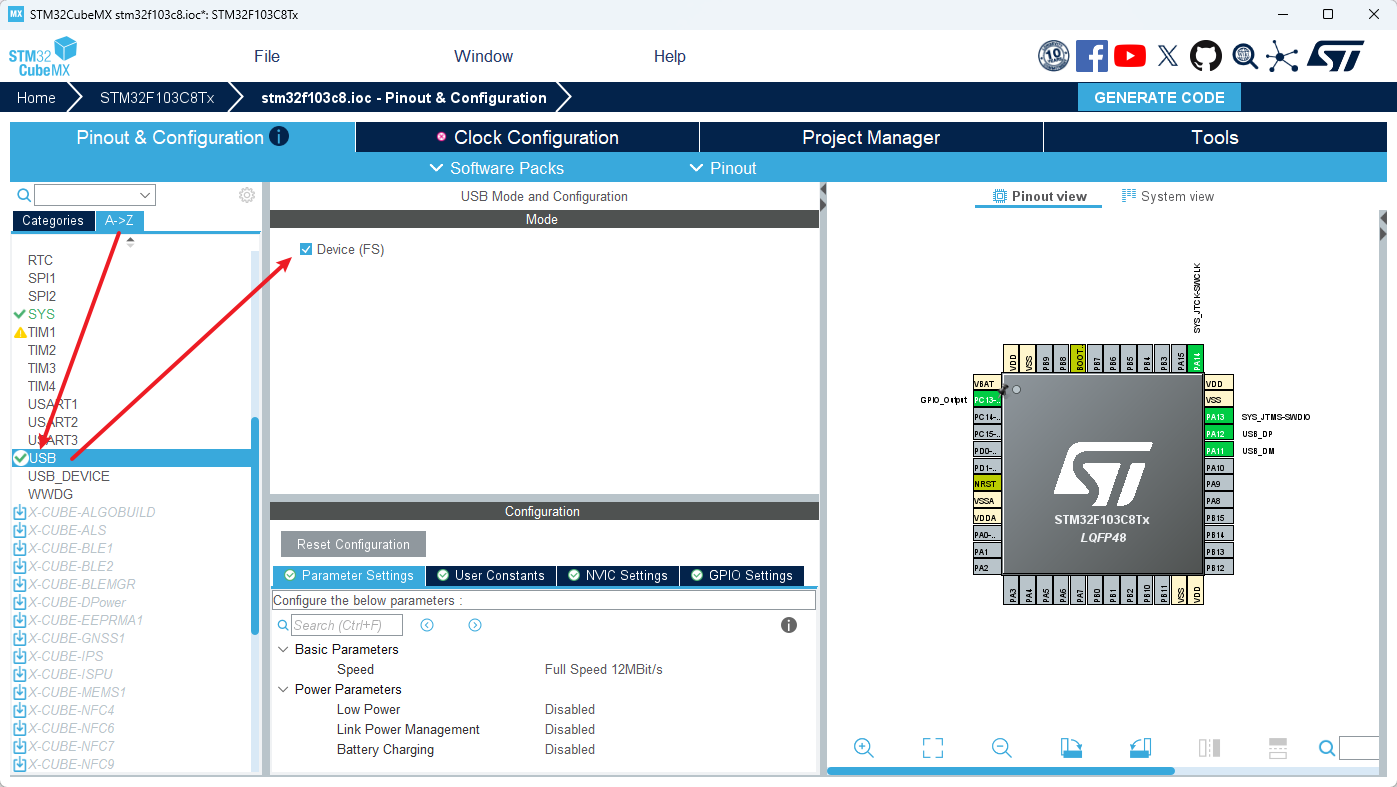

配置USB外设

启用USB Device (FS)，其他保持默认。

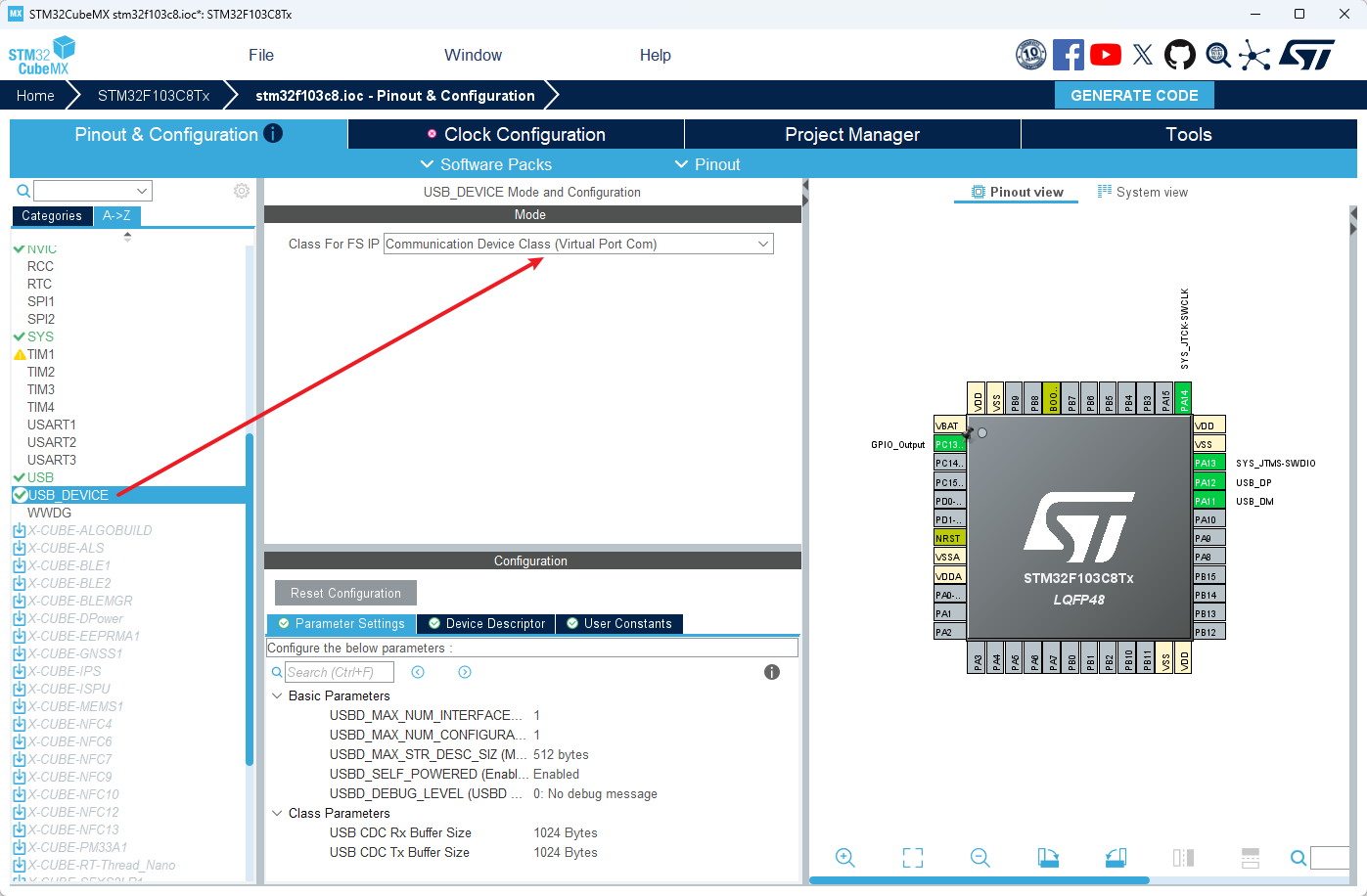

启用USB CDC

找到USB_DEVICE，选择Communication Device Class (Virtual Port Com)，其他保持默认。

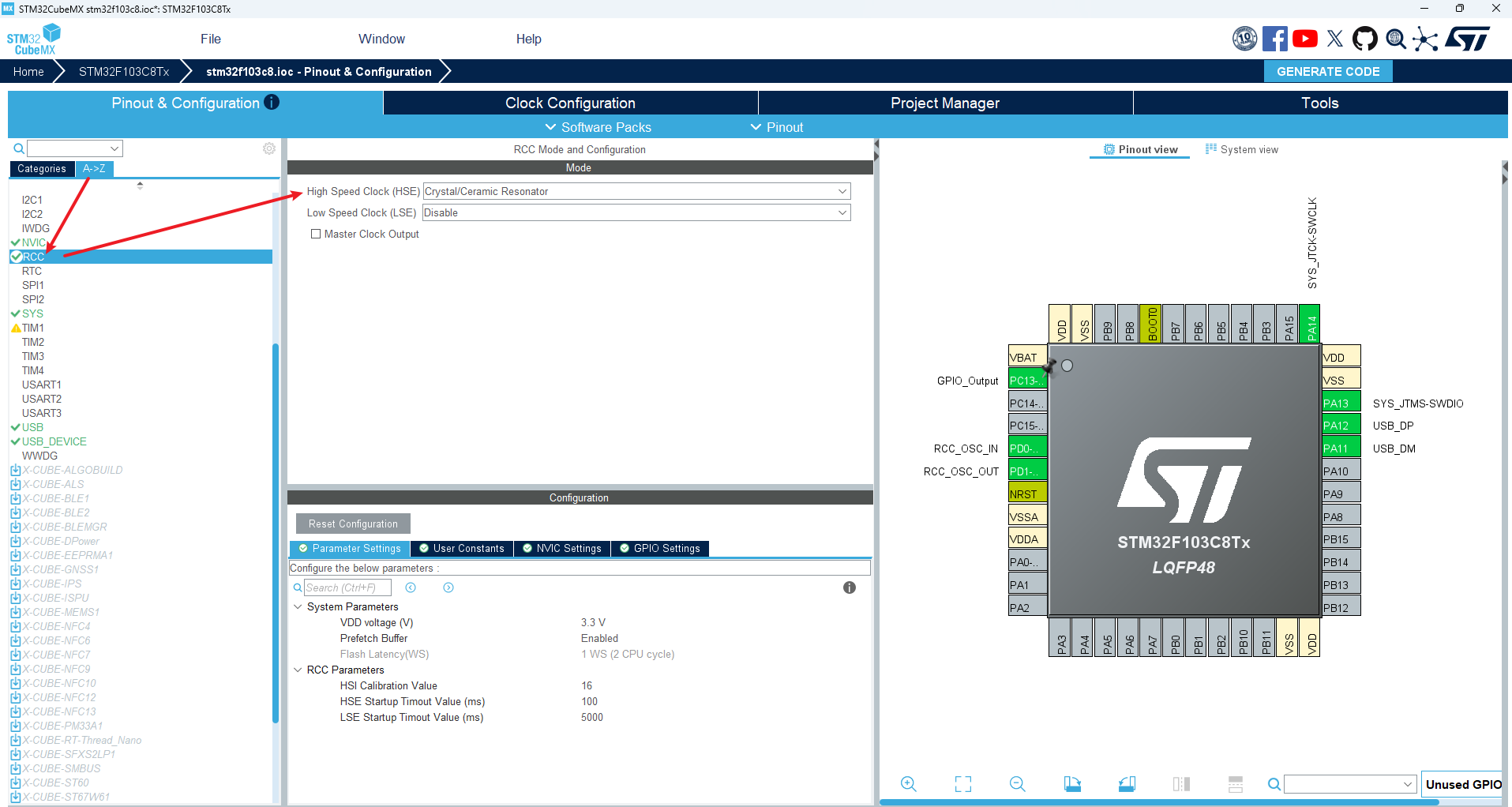

打开HSE

需要用到外部高速时钟，否则时钟树配置中USB时钟将达不到48MHz。

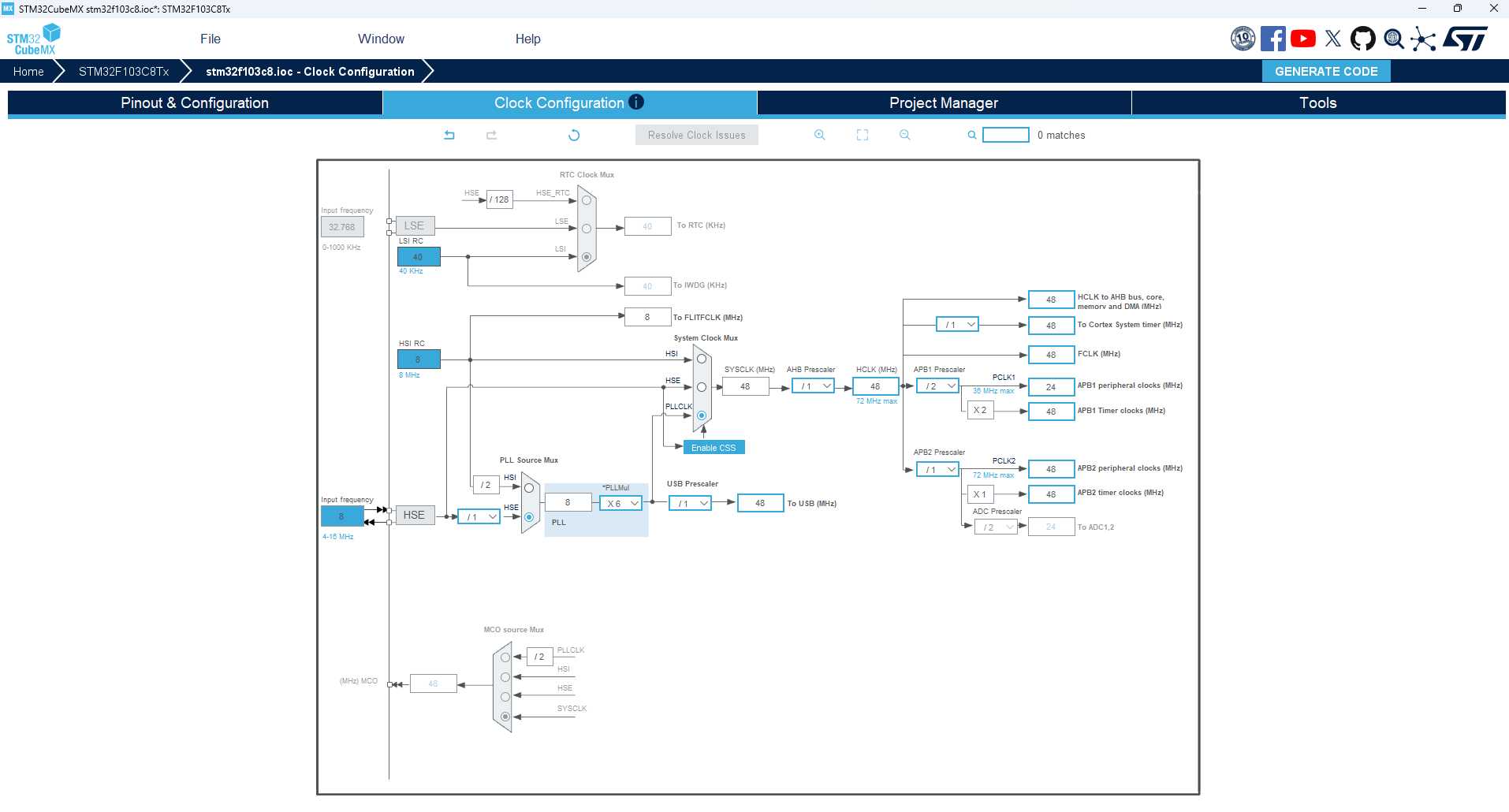

配置时钟树

点击Clock Configuration，同意自动配置时钟树。

生成代码

点击右上角GENERATE CODE生成代码。

添加应用程序

附件代码

参考文献

1 STM32F103C8T6的USB---CDC虚拟端口组件(HAL)_stm32f103c8t6 usb hal-CSDN博客
