蓝牙智能补光镜产品深度调研报告

1. 产品概述

蓝牙智能补光镜是将传统化妆镜与智能照明、环境感知、AI皮肤分析功能融合的创新产品。目标场景为美妆护肤、直播带货、视频会议补光。市场容量：全球智能美妆设备市场2025年约$28亿，年增速23%；中国市场约¥45亿，主要玩家为小米、松下、Caroli（小米生态链）。

代表产品：

|-----------|--------|------------------|---------------|
| 产品 | 价格 | 蓝牙方案 | 核心功能 |
| 小米智能补光镜 | ¥249 | TLSR8258 BLE 5.0 | 无极调光/色温/App控制 |
| Caroli L1 | ¥499 | nRF52840 BLE 5.4 | 皮肤水分检测/AI分析 |
| 松下智能美妆镜 | ¥1,299 | ESP32-C3 | 摄像头/AR试妆 |
| 得力智能补光镜 | ¥199 | PHY6222 | 基础调光/触摸控制 |

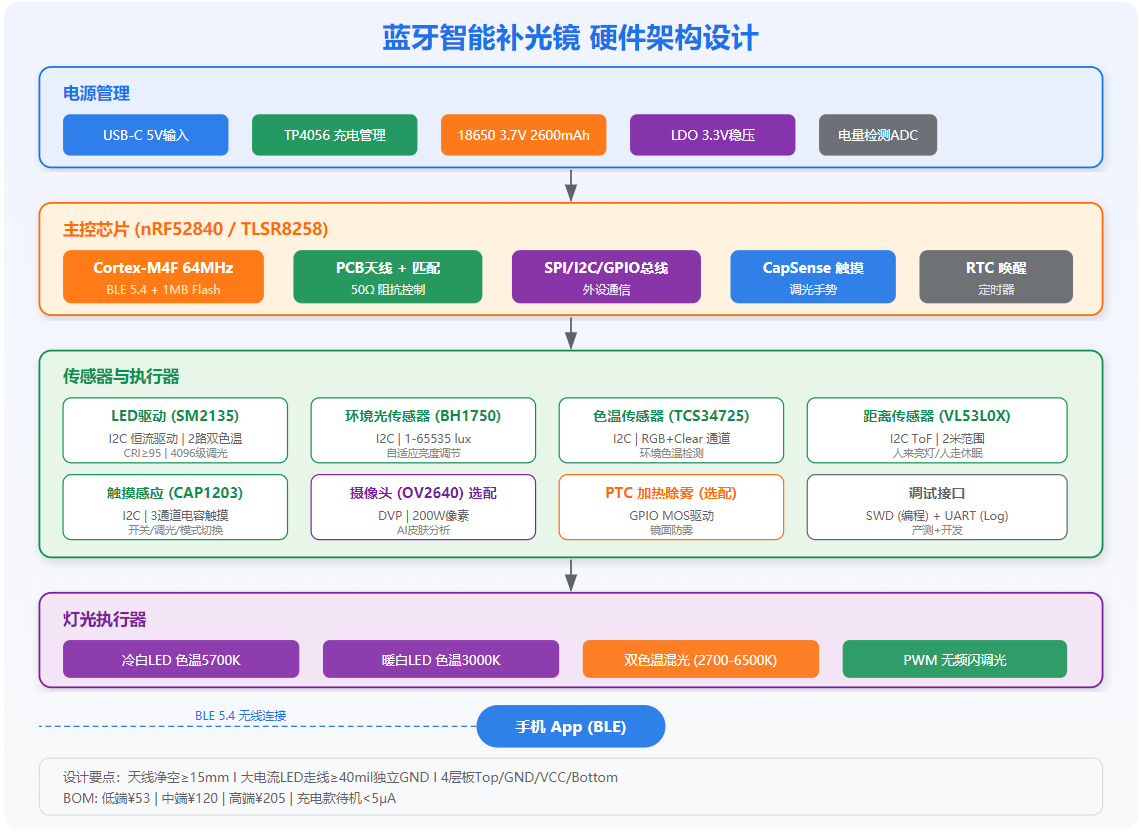

2. 硬件架构设计

2.1 主控芯片选型对比

|---------------------|--------|--------|-----------|-----------|--------------|
| 芯片 | 价格 | 功耗 | BLE版本 | Flash | 适用 |
| 泰凌微 TLSR8258 | ¥5-8 | 极低 | 5.4 | 512KB | 性价比首选 |
| Nordic nRF52840 | ¥18-25 | 低 | 5.4 | 1MB | 高端/Certified |
| 乐鑫 ESP32-C3 | ¥8-12 | 低 | 5.0 | 4MB | WiFi+BLE双模需求 |
| PHY6222 | ¥3-5 | 极低 | 5.1 | 512KB | 超低成本 |

推荐方案：TLSR8258（中低端）/ nRF52840（高端带摄像头）。

2.2 蓝牙模块方案

SoC方案（TLSR8258/nRF52840）：最经济，适合电池供电，PCB天线成本低
模块方案（如MeshModule BLE模块）：开发周期短，适合快速上市，但成本+¥15-20

2.3 传感器选型

|---------|----------|--------|------------|--------|
| 传感器 | 型号 | 接口 | 功能 | 价格 |
| 环境光 | BH1750 | I2C | 自适应亮度 | ¥2.5 |
| 色温 | TCS34725 | I2C | 环境色温检测 | ¥8 |
| 距离 | VL53L0X | I2C | 人来亮灯 | ¥12 |
| 触摸 | CAP1203 | I2C | 3通道触摸按键 | ¥3 |
| 摄像头 | OV2640 | DVP | AI皮肤分析(选配) | ¥25 |

2.4 电池与供电方案

电池供电方案（便携款）：

复制代码

USB-C 5V → TP4056充电管理 → 18650锂电(2600mAh/3.7V)
                                    ↓
                            LDO XC6206(3.3V) → 系统

续航估算：

LED全亮(双色温各50%)：~500mA，续航约4-5小时
待机(BLE广播)：~20μA，待机>1年
低亮模式(10%亮度)：~80mA，续航>24小时

有线供电方案（固定款）：

USB-C 5V/3A直供，无需电池，成本更低

2.5 PCB Layout要点

天线净空区：PCB天线周围≥15mm禁铺铜，天线下方挖空所有层
大电流走线：LED驱动走线≥40mil，独立GND回流路径
4层板堆叠：Top(信号) - GND - VCC - Bottom(辅助信号)
触摸按键：PCB天线与触摸铜箔间距≥5mm，覆盖区禁穿越走线

2.6 BOM估算

|--------|----------|-------------------------|---------|-----------|
| 定位 | 主控 | 传感器 | 显示屏 | BOM估算 |
| 低端 | PHY6222 | BH1750 | 无 | ¥35-53 |
| 中端 | TLSR8258 | BH1750+TCS34725+VL53L0X | 无 | ¥80-120 |
| 高端 | nRF52840 | 全传感器+OV2640 | 3.5寸屏 | ¥150-205 |

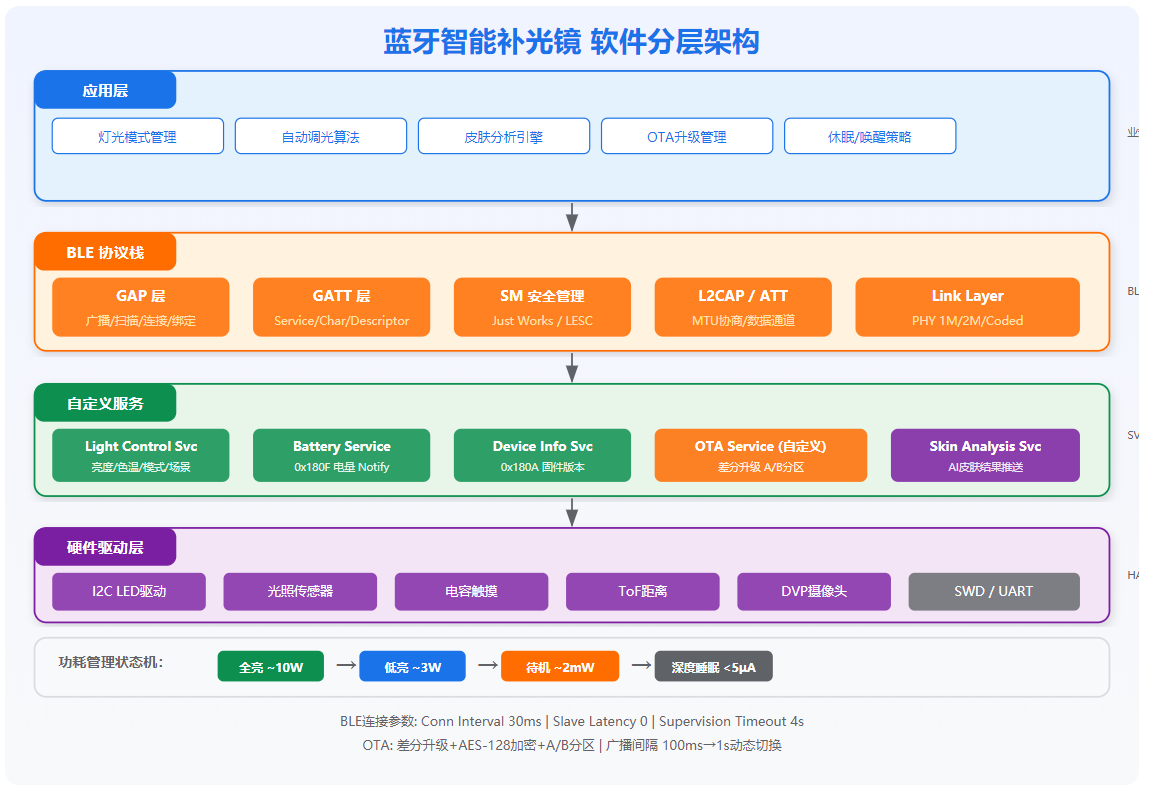

3. 软件架构设计

3.1 蓝牙协议栈配置

使用的BLE Profile：

Generic Access Profile (GAP)：广播/扫描/连接管理
Generic Attribute Profile (GATT)：数据通信
Battery Service (0x180F)：电量上报
Device Information Service (0x180A)：固件版本等信息
自定义 Light Control Service：UUID 0xFF10，包含：

- 亮度特征值（0xFF11，Read/Write/Notify）
- 色温特征值（0xFF12，Read/Write）
- 场景模式特征值（0xFF13，Read/Write）
- 皮肤分析结果特征值（0xFF14，Notify）

3.2 应用层状态机设计

复制代码

[待机] --触摸/人来--> [点亮] --App连接--> [App控制模式]
[点亮] --无操作>30s--> [自动调光模式] --触摸--> [手动模式]
[任意] --App OTA--> [升级模式] --完成--> [重启]
[任意] --电量<10%--> [低电提醒] --电量<5%--> [自动关机]

3.3 功耗管理

广播参数调优：

连接前广播间隔：100ms（快速配对）→ 1s（已配对待重连）
连接参数：Conn Interval = 30ms，Slave Latency = 0（确保实时控制）
深度睡眠：RTC定时唤醒（每10分钟检测一次环境光），功耗<5μA

3.4 OTA升级方案

蓝牙OTA：nRF52840内置DFU，TLSR8258使用厂商SDK的OTA服务
差分升级：减少传输数据量，BLE 1Mbps下升级时间<2分钟（固件128KB）
安全：固件签名验证，防止恶意固件刷入

4. 蓝牙Profile深度解析

4.1 自定义Light Control Service详细定义

复制代码

Primary Service UUID: 0xFF10
  ├── Characteristic: Brightness (0xFF11)
  │     Properties: Read | Write | Notify
  │     Value: 0-4095 (12bit PWM占空比)
  ├── Characteristic: Color Temp (0xFF12)
  │     Properties: Read | Write
  │     Value: 0-100 (0=暖光3000K, 100=冷光6500K)
  ├── Characteristic: Scene Mode (0xFF13)
  │     Properties: Read | Write
  │     Value: 0=关闭, 1=阅读, 2=化妆, 3=夜灯, 4=直播
  └── Characteristic: Skin Analysis Result (0xFF14)
        Properties: Notify
        Value: JSON {moisture, oil, sensitivity, score}

4.2 配网流程

用户打开App，扫描蓝牙设备
选择设备，发起连接（Just Works配对，无PIN码）
连接成功后，App读取Device Info Service获取固件版本
App发送当前时间（可选）和用户信息到设备
设备保存绑定信息（支持最多8个绑定设备）

4.3 数据传输协议

下行（App→设备）：

复制代码

[0xAA] [CMD] [LEN] [DATA...] [CRC8]
CMD: 0x01=设亮度, 0x02=设色温, 0x03=设场景, 0x04=OTA开始

上行（设备→App）：

复制代码

[0xBB] [CMD] [LEN] [DATA...] [CRC8]
CMD: 0x81=亮度上报, 0x82=电量上报, 0x83=皮肤分析结果

5. 认证与合规

5.1 BQB认证要点

QDID：需购买Bluetooth SIG的QDID（约 $8,000/项），或使用模块厂商已有的QDID（列名，约$ 500-1,500）
测试项目：RF PHY、Link Layer、GAP、GATT、SM
周期：列名方式4-6周，全流程认证12-16周

5.2 FCC/CE/SRRC要求

|--------|--------|---------------|---------------|--------|
| 认证 | 地区 | 测试内容 | 费用 | 周期 |
| FCC | 美国 | RF发射功率、频谱 | $3,000-5,000 | 4周 |
| CE-RED | 欧盟 | RF+Safety+EMC | €3,000-4,500 | 4周 |
| SRRC | 中国 | 微功率短距离 | ¥8,000-12,000 | 6周 |

降低成本策略：使用已认证蓝牙模块（如TI CC2640模块、Nordic模块），只需做整机EMC测试。

6. 量产与成本分析

6.1 量产规划

|--------|-----------|-----------|
| 阶段 | 数量 | 目标 |
| 工程样机 | 10-20台 | 功能验证/认证样品 |
| 小批量 | 500-1000台 | 产测流程验证/众筹 |
| 量产 | 5K-50K台/月 | 电商/线下渠道 |

6.2 成本结构（中端方案，TLSR8258）

|----------|----------|---------|
| 项目 | 成本 | 占比 |
| BOM物料 | ¥105 | 65% |
| 组装测试 | ¥18 | 11% |
| 包装 | ¥12 | 7% |
| 认证分摊 | ¥5 | 3% |
| COGS | ¥140 | 86% |
| 零售价 | ¥299 | - |
| 毛利率 | 53% | - |

6.3 量产测试项

RF测试：输出功率、频偏、接收灵敏度（使用蓝牙综测仪）
功能测试：LED调光/色温/触摸/传感器全流程自动化测试
老化测试：高温40°C连续工作48小时
防水测试（IP65款）：喷淋测试

7. 市场机会与建议

差异化方向：

AI皮肤分析：结合摄像头+LLM，给出护肤建议（高端差异化）
Matter支持：接入Apple HomeKit/米家/涂鸦等生态
无线充电底座：类似AirPods的充电体验
社交功能：分享补光参数/化妆效果到社区

风险点：

低端市场（<¥150）价格战激烈，利润薄
摄像头方案涉及隐私合规，需谨慎处理
电池款民航运输需UN38.3认证
