8051内部结构详解

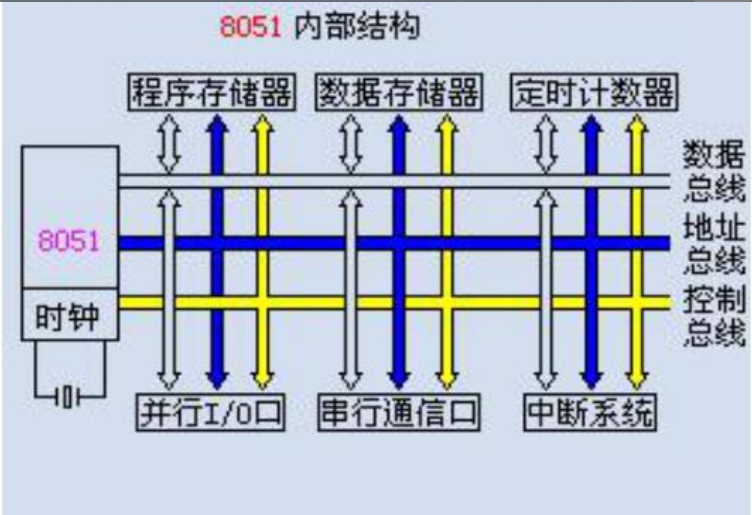

开局一张图，功能全靠猜。

数据总线（白色）

负责传输实际数据（运算数值、读取的指令、收发的 IO 数据），双向传输，CPU 和各个外设互相读写数据都走这条线。

地址总线（蓝色）

负责指定访问位置，比如要读哪块存储单元、哪个 IO 端口，先通过地址总线送出地址编号，单向输出。

控制总线（黄色）

负责传输读写 / 启停 / 中断等控制信号，比如读存储器、写端口、定时器启停、中断请求、时钟同步控制等指令。

程序存储器（ROM）

顾名思义就是你开发的程序所放置的位置。，CPU 上电后从这里逐条读取指令执行；

注解：交互逻辑，cpu上电之后的第一件事，就是通过蓝色地址总线找到程序存储器，然后在通过命令总线下达读取的命令，下达完读取的命令，程序通过数据总线发给CPU。

问题：CPU为何来这里读取，是所有模块都问一下，还是这里有了程序主动上报给CPU，然后CPU才来这里读取。

答案：CPU出厂规定，程序存储器有固定专属的地址范围，就像档案室大楼1-4096号房间。

单片机一上电，CPU天生默认第一件事就是去程序存储区0号地址读取第一条指令，不要要告诉CPU程序放在哪里，硬件底层已经固化了地址分区。

不需要谁告诉 CPU 档案室在哪，硬件底层已经固化了地址分区：

0000H ~ FFFFH 这个地址段 = 只属于程序存储器；
00H ~ 7FH 这个地址段 = 只属于数据存储器； CPU 只要往 "0 开头的地址" 发地址信号，硬件自动就把信号送到程序存储器，不会跑错部门。

疑惑 1：CPU怎么知道程序存储器的位置？

硬件提前分好地址区间，访问 0 开头地址就是程序存储器，天生自带定位，不用查找。

疑惑 2：是存储器主动上报，还是 CPU 主动去读？

100% CPU 主动上门调取，存储器只会被动等待指令，绝对不会主动上报。类比：档案室不会每天主动跑到老板办公室递文件；一定是老板先报房间号、再喊 "拿文件"，档案室才把文件送出来。

反向对比：什么时候才是外设主动上报？（只有中断是例外）

只有定时器、串口、IO 这些模块触发中断时，才会主动通过黄色控制线给 CPU 发消息；但程序存储器、数据存储器永远被动，只能 CPU 主动读 / 写，不会主动发数据。简单区分：

读代码、读变量（存储类模块）：CPU 主动找存储器
定时到了、收到串口消息（外设突发事件）：外设主动找 CPU（中断系统中转）

极简流程一句话背诵

上电→CPU 送出程序存储器地址（蓝线）→发读取控制命令（黄线）→程序存储器传回指令数据（白线）→CPU 执行，循环往复。

数据存储器（RAM）

存放程序运行时的临时变量、中间运算结果、堆栈数据，也可以理解为程序运行中所产生的草稿数据。

注解：地址指定 RAM 单元，控制总线区分 "读数据 / 写数据"，数据总线双向读写数值

问题：存放程序运行时的临时变量、中间运算结果、堆栈数据；在程序运行过程中是怎么把变量写到数据存储器里面的 cpu怎么执行的或者老板怎么做的，临时变量不可能凭空产生

答案：先来一段小前奏，cpu是不负责分配地址的，是编译器提前分好写进程序里面，CPU只是照着执行，你写c语言int a；单片机需要把你的代码翻译成机器所能识别的机器码，编译器有两个工作，一是把

文字翻译成机器所能识别的01指令，存到程序存储器，二给每一个变量提前制定好固定的RAM，分配地址。

编译器是如何分配地址的，比如你写代码：

cpp 复制代码

unsigned char a;
unsigned char b;

8051 内部 RAM 有一堆空闲格子：0x20、0x21、0x22...0x7F 编译器编译时自动按顺序分配：

变量 a → 占用 0x30

变量 b → 占用 0x31 这个分配规则是软件定死的，编译完成后就不会再变。最后生成的机器指令里，直接写死了 "要存数字就送到 0x30 这个地址"。

CPU 完全不用管分配这件事，它根本不知道 "a 叫变量 a"。 CPU 眼里只有一串固定指令：

算出 15 → 把地址 0x30 放到地址总线 → 发写入命令 → 把 15 送到数据总线

"0x30 是给变量 a 用的" 这件事，只存在你写的代码和编译器里；单片机硬件只认数字地址，不认变量名。

场景 1：自动分配（普通局部变量、全局变量）

编译器自动挑空闲 RAM 地址分配，你不用手动管。

场景 2：手动指定地址（单片机专用语法）

你可以强制指定变量固定放在某一格，直接写死地址，由程序员决定：

cpp 复制代码

unsigned char a _at_ 0x30;

这句代码就是你人为告诉编译器：变量 a 必须放在 30 号草稿纸，编译器不再自动分配。

全程时间线，分清先后顺序

写代码阶段（电脑上操作，单片机还没上电）你定义变量 a → 编译器给 a 分配 RAM 地址 0x30；
编译阶段（电脑软件完成）编译器生成机器码，指令里自带地址 0x30；
烧录程序（电脑把机器码下载到 8051 程序存储器）包含 "0x30" 地址的指令永久存入档案室；
单片机上电运行（CPU 工作阶段） CPU 读取指令，看到地址 0x30，直接往这个格子读写数据，全程不会重新分配地址。

通俗比喻总结

编译器 = 行政文员，提前给所有文件（变量）分好固定的草稿纸编号，写进任务清单（程序指令）；
CPU 老板 = 打工执行者，只照着清单上写好的编号去存取数字，没有分配地址的权限；
RAM 草稿仓库 = 一堆空白纸，本身没有归属，分配工作在上电之前就全部做完了。

定时 / 计数器（T0/T1）

定时延时、外部脉冲计数、产生串口波特率；

交互：CPU 通过总线配置计数初值、启停，计数溢出后通过中断系统通知 CPU。

问题：CPU是如何设置定时计数器的，代码内又是如何写的

一、先分清：定时器和 RAM 草稿纸分配完全不一样

变量 RAM 地址是电脑编译器提前分 ；定时计数器（T0、T1）是出厂硬件固定分配好专属寄存器地址，天生就锁死编号，编译器不能随便改。

8051 硬件规定死的地址（行政出厂直接划分，不用编译器分配）

定时计数器本质是几片特殊寄存器，统一放在特殊功能寄存器 SFR 区，硬件焊死地址：

TH0、TL0（定时器 0 高低 8 位计数寄存器）：固定地址 0x8C、0x8A
TH1、TL1（定时器 1 高低 8 位计数寄存器）：固定地址 0x8D、0x8B
TMOD（定时器模式设置寄存器）：固定 0x89
TCON（定时器启停、溢出标志寄存器）：固定 0x88

类比：程序出厂前，厂房行政（芯片硬件）直接划定： 0x88 号格子 = 定时器开关面板 0x8A/8C = 定时器 0 的计数草稿本 0x8B/8D = 定时器 1 的计数草稿本这块区域专门分给计时员，任何人不能挪用。

二、编译器做什么？只是 "翻译名字"，不分配地址

你写代码 TMOD=0x01;

编译器只做翻译：把单词TMOD替换成硬件固定地址0x89；
不会重新分配地址，不能把定时器挪去别的格子；
生成机器指令里直接写死地址 0x89，CPU 上电照着地址操作。

三、CPU（老板）完整操控定时器的执行流程（严格遵循：先地址→后控制→传数据）

需求举例：开启定时器 0，设置成 16 位定时模式

步骤 1：CPU 从程序存储器读取指令（任务清单）

指令内容翻译成人话：把数字 0x01 写入 0x89 号格子（TMOD）

蓝地址总线送出 0x89（定时器模式寄存器固定地址）
黄控制总线发「写入」命令
白数据总线把 0x01 送进去，定时器硬件收到模式参数

步骤 2：给定时器设置计数初值（比如定时 50ms）

指令：给 TL0 (0x8A) 写 0x06，TH0 (0x8C) 写 0xFF

地址线依次送出 0x8A、0x8C
下发写命令
把计算好的初始数字存入定时器专属计数寄存器

步骤 3：启动定时器（操作 TCON 寄存器 0x88）

写指令 TR0=1，对应地址 0x88 里某一位置 1：

地址总线 0x88 锁定定时器控制面板
写控制信号
数据总线送出开启信号，计时员正式开始自动倒数

四、定时器自动计数，不用 CPU 一直盯着

时钟晶振给定时器提供脉冲，硬件自己逐次减数字：

CPU 设置完参数、打开开关后，就可以去干别的事（跑其他代码）；
定时器硬件独立工作，每来一个时钟脉冲自动减 1；
计数减到 0（计时完成），硬件自动把 TCON 里的溢出标志 TF0 置 1。

五、CPU 怎么知道计时结束（两种方式）

方式 1：CPU 主动查询（老板抽空去看计时员）

循环读取 TCON 寄存器地址 0x88，读出标志位判断是否计时完成：

地址总线 0x88
发读控制信号
取回寄存器数据，判断 TF0 标志位

方式 2：中断自动上报（计时员走控制线主动通知老板）

开启定时器中断后：定时器溢出 → 通过黄色控制总线给中断系统发紧急信号 → 中断系统通知 CPU 暂停当前任务，处理定时任务。

六、核心总结回答你的疑问：定时计数器是谁分配、CPU 怎么操作

分配者：芯片硬件出厂固定分配专属 SFR 地址，不是编译器、不是 CPU 分配；
编译器仅负责把代码里的定时器名称翻译成硬件固定地址；
CPU 全程只执行读写指令：先送定时器寄存器固定地址→发读写控制命令→传输配置 / 计数值；
定时器是独立硬件，配置完成后自动计时，到点要么等 CPU 查询，要么主动发中断通知 CPU。

CPU是如何设置定时计数器的，代码内又是如何写的

分两部分讲：①代码怎么写 ②CPU 硬件内部完整执行过程

沿用之前比喻：CPU = 老板，定时器 T0/T1 是独立计时员，有固定专属房间号（SFR 寄存器地址），出厂焊死不能改。

一、先认识定时器 4 个核心寄存器（硬件固定地址）

8051 只有 T0、T1 两个定时器，配置全靠这 4 个寄存器，地址硬件定死：

TMOD 地址0x89：设置定时器工作模式（定时 / 计数、8 位 / 16 位等）
TCON 地址0x88：启停开关 + 计时完成标记
- TR0=1：开启 T0；TR0=0：关闭 T0
- TF0：计时走完自动置 1 标记
TL0(0x8A)、TH0(0x8C)：T0 计数高低 8 位，存放计时初始值
TL1(0x8B)、TH1(0x8D)：T1 计数高低 8 位

二、C 语言代码示例（8051 常用 Keil C51）

需求：配置定时器 0，16 位定时模式，定时 50ms，溢出触发中断

cpp 复制代码

// 1. 配置模式寄存器TMOD
TMOD = 0x01;  // 0000 0001，T0设为16位定时器模式

// 2. 装载计时初值（11.0592晶振，定时50ms）
TH0 = 0x3C;
TL0 = 0xB0;

// 3. 开启定时器0中断
ET0 = 1;
EA  = 1;

// 4. 启动定时器0
TR0 = 1;

代码字面意思

TMOD=0x01：给计时员规定工作方式（16 位倒计时）
TH0/TL0：给计时员一张初始数字，让它从这个数往下数，数到 0 就是计时结束
ET0=1;EA=1：允许计时员时间到了主动喊老板（中断）
TR0=1：按下计时开关，开始倒计时

三、编译器做了什么（上电前电脑完成）

你写的TMOD、TH0这些英文只是名字，编译器提前翻译：

TMOD → 硬件地址0x89
TH0 → 地址0x8C
TL0 → 地址0x8A 编译后生成机器码，指令里直接写死地址，烧录进程序存储器（档案室）。

四、CPU（老板）执行每一行代码的硬件完整流程（重点，严格顺序：地址→控制→数据）

以执行 TMOD = 0x01; 这一句举例：

步骤 1：CPU 从程序存储器取出这条指令

地址总线送出程序存储器地址 → 控制线发读信号 → 数据总线取回机器码指令
CPU 解析指令：把数字 0x01，写入地址 0x89 的寄存器

步骤 2：向定时器寄存器写入配置（总线三步固定顺序）

先送地址（蓝色地址总线） CPU 把0x89放到地址总线上，硬件识别这是 TMOD 定时器模式房间，锁定目标；
后发控制命令（黄色控制总线） CPU 发出「写入」控制信号，通知硬件准备接收数据；
传输数据（白色数据总线） CPU 把数值0x01放到数据总线，存入 TMOD 寄存器，定时器模式配置完成。

再执行 TH0 = 0x3C;

地址总线输出固定地址0x8C（TH0 专属地址）
控制线发送「写入」命令
数据线送出0x3C，存入 TH0

再执行 TL0 = 0xB0;

地址总线输出0x8A
写控制信号
存入0xB0

最后执行 TR0 = 1; 启动定时器

地址总线输出 TCON 地址0x88
写入控制信号
数据线送入数据，把 TR0 开关位置 1，定时器正式开始自动计数

五、定时器启动后，CPU 不用管，硬件独立运行

晶振提供统一时钟脉冲，定时器硬件自动减计数：每一个机器周期，TH0 TL0里的数字自动减 1；等数字减到 0，硬件自动把标记位 TF0 置 1。

两种处理方式：

查询方式（老板主动抽查） CPU 循环读 TCON 寄存器地址0x88，读取 TF0 位判断是否计时完成；
中断方式（计时员主动上报） TF0 置 1 后，通过黄色控制总线向中断系统发请求，中断系统通知 CPU 停下当前工作，执行定时任务。

六、汇编底层代码（最贴近 CPU 执行，看懂 C 语言本质）

上面 C 语言等价汇编，能直观看到地址操作：

复制代码

MOV TMOD,#01H   ; 等价TMOD=0x01，#01H是要写入的数据，TMOD是0x89地址别名
MOV TH0,#3CH    ; TH0=0x3C
MOV TL0,#0B0H   ; TL0=0xB0
SETB ET0
SETB EA
SETB TR0        ; 启动定时器

汇编里MOV 地址,#数据，就是 CPU 标准操作：送地址、发写命令、传数据。

极简总结

代码层 ：直接操作TMOD、TH0、TL0、TR0这几个定时器专用寄存器，配置模式、初值、开关；
编译层：软件把寄存器名字翻译成硬件出厂固定的 SFR 地址；
CPU 硬件执行层：每一次配置都遵循固定流程：输出寄存器地址→发送写入控制信号→传输配置数值；
配置完成后定时器硬件独立计时，到点主动触发中断通知 CPU。

并行 I/O 口（P0~P3）

作用：通用数字输入输出，控制 LED、按键、继电器等外设；
交互：CPU 通过总线读写端口寄存器，实现引脚高低电平控制与外部信号读取。

深入理解：IO口本质是，特殊功能寄存器SFR，8051有四组IO口，P0，P1，P2，P3

硬件出厂直接分配固定地址，不能改：

P0：0x80
P1：0x90
P2：0xA0
P3：0xB0

比喻：P1 口就是一块 8 个按钮的控制面板，房间号固定 0x90，老板（CPU）只能通过三条总线读写这个房间的数据，控制外部 LED、按键。每条 IO 引脚对应寄存器里的 1 个 bit：比如 P1.0 = P1 寄存器第 0 位。

就是每个端口有b位，每位对应着外面一个引脚。

P1 寄存器 = 一块 8 格控制面板（8bit）

地址固定房间号 0x90，一共 8 个小格子（bit0 ~ bit7）：

bit0 → P1.0 引脚
bit1 → P1.1 引脚
bit2 → P1.2 引脚
bit3 → P1.3 引脚
bit4 → P1.4 引脚
bit5 → P1.5 引脚
bit6 → P1.6 引脚
bit7 → P1.7 引脚

每 1 个 bit，一对一连着芯片外面一根金属引脚，寄存器里这一格存 0/1，引脚电平就跟着变。

场景 1：IO 输出（点亮 LED，P1.0 接 LED 负极）

复制代码

#include <reg51.h>
sbit LED = P1^0; // 单独定义P1第0根引脚

void main(void)
{
    LED = 0;  // P1.0输出低电平 → LED点亮
    LED = 1;  // P1.0输出高电平 → LED熄灭

    // 整体操作整个P1端口（8位一次性赋值）
    P1 = 0x0F; // P1低4脚输出0，高4脚输出1
    while(1);
}

步骤 1：CPU 从程序存储器取出指令

CPU 通过地址总线、读控制信号，拿到机器指令，解析出任务： 把 0 写入地址 0x90 寄存器的第 0 位

步骤 2：CPU 发起「写 IO 寄存器」总线操作（严格顺序）

蓝色地址总线先输出地址 0x90 锁定 P1 口专属硬件模块，其余端口全部休眠；
黄色控制总线发送「写入」控制命令 通知 IO 硬件准备接收数据；
白色数据总线传输数值 0x00 数据送入 P1 寄存器内部锁存器，P1.0 引脚立刻输出低电平，LED 点亮。

场景 2：IO 输入（读取按键，P3.2 接按键）

运行

复制代码

#include <reg51.h>
sbit KEY = P3^2;

void main(void)
{
    unsigned char val;
    while(1)
    {
        val = KEY; // 读取P3.2引脚电平，存入变量val
        if(val == 0)
        {
            // 按键按下执行逻辑
        }
    }
}

任务：读取地址 0xB0（P3）寄存器的值，存到 RAM 变量 val

蓝色地址总线输出地址 0xB0，锁定 P3 口；
黄色控制总线发送「读取」命令；
P3 硬件把引脚电平数据放到白色数据总线，传回 CPU 内部；
CPU 把读到的数值，再通过「写 RAM 总线流程」存入变量 val 对应的 RAM 草稿地址。

串行通信口（UART）

作用：串口收发数据（和电脑、其他单片机通信）；
交互：CPU 把待发数据通过数据总线写入发送寄存器，接收数据存入寄存器供 CPU 读取。

中断系统

作用：处理紧急事件（定时器溢出、串口收发、外部引脚中断），打断当前程序优先处理突发事件；
交互：外设触发中断后，通过控制总线向 CPU 发中断请求，CPU 响应后跳转中断服务程序。

中断系统如何触发的，cpu如何交互，代码如何写

分三层讲：1. 中断怎么触发 2.CPU 和中断系统交互完整流程 3. 实际 C 语言代码 + 底层硬件动作

继续沿用比喻： CPU = 老板；定时器 / 串口 / IO = 员工；中断系统 = 前台接待；黄色控制线 = 紧急呼叫铃

一、中断系统什么时候触发（3 类触发源）

8051 一共 5 个硬件中断，全部是外设硬件自动触发，不用 CPU 干预

定时器 0 溢出中断：T0 计数从初值减到 0，硬件自动拉高中断请求信号
定时器 1 溢出中断：T1 计数走完，自动发请求
外部中断 0 INT0：引脚 P3.2 收到高低电平 / 下降沿，触发
外部中断 1 INT1：引脚 P3.3 信号变化，触发
串口收发中断：串口收到数据 / 数据发送完毕，触发

触发核心逻辑（定时器举例）

定时器硬件独立计数，不用老板盯着；当计数归零瞬间，定时器硬件直接走黄色控制总线给中断前台发一条紧急信号：「我干完了，需要老板处理」

重点：不是 CPU 主动问，是硬件主动通过控制线上报。

二、CPU 与中断系统完整交互全过程（严格顺序）

前置硬件开关（两个总闸门）

局部开关：ET0/ET1/EX0/EX1/ES ------ 单独开启某一个设备的上报权限
总闸门：EA ------ CPU 总开关，EA=1 老板才愿意接任何紧急电话；EA=0 所有中断全部无视

完整 5 步流程（定时器 0 计时完成触发中断）

外设发起请求 T0 计数溢出，硬件把 TCON 寄存器 TF0 标记置 1，同时向中断系统（前台）发送脉冲信号（黄色控制线）。
中断系统做筛选判断 前台检查两层闸门：
- 局部开关 ET0=1（允许定时器上报）
- 总开关 EA=1（老板允许接紧急事件）两个开关全开，才把中断请求转发给 CPU；只要有一个关闭，请求直接作废。
CPU 收到信号，暂停当前工作 CPU 正在执行普通代码，收到中断控制线的紧急信号后：
- 立刻停下手里正在做的运算 / 读写操作
- 把当前正在运行代码的地址（PC 值）、寄存器数据临时压入堆栈（数据存储器 RAM）保存，方便事后回来继续干活。
自动跳转中断服务程序 硬件内置固定跳转地址（中断入口地址，出厂焊死）：定时器 0 中断固定入口：000BH CPU 自动把地址 000BH 送到地址总线，读取这里的代码，执行中断任务。
中断处理完成，返回原来程序 中断里的业务代码执行完毕，执行return； CPU 从堆栈把之前保存的现场数据恢复，回到被打断的地方，继续原来没做完的工作。

补充两种清除中断标志规则

定时器 / 外部下降沿中断：CPU 响应中断后，硬件自动清零 TF0 标记，不用手动操作；
串口中断：必须在代码里手动清零 RI/TI 标志，否则会重复触发中断。

三、代码怎么写（C 语言完整示例：定时器 050ms 中断）

完整可运行代码

运行

复制代码

#include <reg51.h>
sbit led = P1^0; // 定义LED引脚

// 定时器0中断服务函数，固定interrupt 1（对应T0中断编号）
void Timer0_Init() interrupt 1
{
    // 重装计时初值，避免每次只计时一次
    TH0 = 0x3C;
    TL0 = 0xB0;
    led = ~led; // LED翻转亮灭，每50ms翻转一次
}

void main(void)
{
    // 1.配置定时器模式
    TMOD = 0x01;
    // 2.装载计时初值
    TH0 = 0x3C;
    TL0 = 0xB0;
    // 3.打开定时器0局部中断开关 ET0=1
    ET0 = 1;
    // 4.打开CPU中断总开关 EA=1（必须开，否则中断无效）
    EA = 1;
    // 5.启动定时器T0
    TR0 = 1;

    // 主循环：CPU平时在这里循环跑，中断来了自动打断
    while(1)
    {
        // 主程序日常任务
    }
}

代码关键字解释

ET0=1：打开定时器 0 单独上报权限（局部闸门）
EA=1：打开 CPU 总中断开关（总闸门，缺一不可）
interrupt 1：告诉编译器，这个函数是定时器 0 中断专用处理函数
- interrupt 0：外部中断 0
- interrupt 1：定时器 0 中断
- interrupt 2：外部中断 1
- interrupt 3：定时器 1 中断
- interrupt 4：串口中断

编译器底层处理

编译器会自动在程序存储器的中断入口地址000BH写入跳转指令，一旦触发中断，CPU 硬件自动跳转到这个函数执行，不用人为判断。

四、配套汇编代码（看懂机器底层逻辑）

asm

复制代码

ORG 0000H
LJMP MAIN    ;上电跳主函数
ORG 000BH    ;定时器0固定中断入口地址
LJMP Timer0  ;跳转到中断处理程序

MAIN:
MOV TMOD,#01H
MOV TH0,#3CH
MOV TL0,#0B0H
SETB ET0     ;开T0局部中断
SETB EA      ;开总中断
SETB TR0     ;启动定时器
SJMP $       ;主循环原地等待

Timer0:      ;中断服务程序
MOV TH0,#3CH
MOV TL0,#0B0H
CPL P1.0     ;翻转LED
RETI         ;中断返回指令，恢复现场，回到主程序

RETI 是中断专用返回，和普通 RET 不同，会清除中断内部标记，告知中断系统本次事件处理完毕。

五、极简总结梳理

触发：定时器 / 串口 / 外部引脚硬件完成工作后，主动通过黄色控制总线向中断系统发请求；
交互：中断系统校验中断开关→通知 CPU→CPU 保存当前运行现场→跳转专属中断代码→执行完恢复现场继续原程序；
代码核心两点 ① 打开局部中断位 + 全局 EA 总开关； ② 编写带interrupt x的专用中断函数，硬件自动触发调用，无需手动判断标志。
