100 平米综合档案室安全八防环境管控建设方案

原标题：100㎡档案馆库房八防智能监控系统解决方案

添加图片注释，不超过 140 字（可选）

一、项目概况

1.1 项目背景

本项目针对100㎡标准综合档案库房建设全套八防智能监控系统，严格遵循《档案馆建筑设计规范》JGJ25-2010、《档案库房技术管理规范》DA/T13-2019 要求，落实防火、防盗、防潮、防高温、防光、防尘、防鼠、防虫八大安全防护要求。 库房主要存放纸质文书、实物档案，人工巡检记录温湿度、隐患排查存在滞后、数据无法追溯、异常处置不及时等问题，通过搭建一体化物联网监控平台，实现 7×24 小时自动监测、智能联动、分级告警、数据存证，保障档案长期安全存储。

1.2 建设范围

库房总面积 100㎡，以密集架存储区为主，包含库房出入口、阅览过渡区域，整套系统包含环境感知、恒温恒湿调控、防火、防盗入侵、防光遮光、空气净化、驱鼠防水、一体化管控平台、配套辅材、供电 UPS 等全部软硬件设备。

1.3 建设目标

1. 温湿度稳定控制在国标区间：温度 14℃～24℃，相对湿度 45%～60%，昼夜温湿度波动≤±2℃、±5% RH；

2. 八防全维度智能监测，任一指标超标自动联动设备处置并推送告警；

3. 本地 + 云端双数据存储，自动生成月度 / 年度温湿度报表，满足档案检查审计；

4. 库房无人值守，远程 PC / 手机小程序实时查看、远程操控设备；

5. 系统模块化，后期库房扩容可无缝拓展新增监测点位。

二、设计依据

1. 《档案馆建筑设计规范》JGJ 25-2010

2. 《档案库房技术管理规范》DA/T 13-2019

3. 《安全防范工程技术标准》GB 50348-2018

4. 《建筑设计防火规范》GB 50016-2018

5. 《气体灭火系统设计规范》GB 50370

6. 《信息技术设备防雷设计规范》GB 50057

添加图片注释，不超过 140 字（可选）

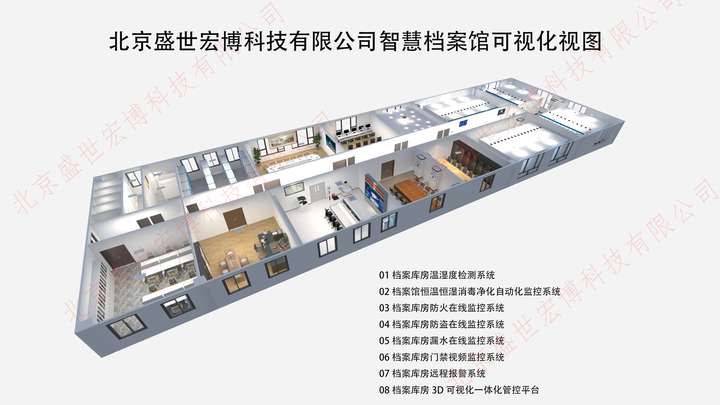

三、系统整体架构

采用物联网四层架构：感知采集层→传输网络层→边缘控制层→一体化平台层，各子系统互联互通，故障单点隔离不影响整套系统运行。

1. 感知层：POE 以太网温湿度记录仪、空气质量传感器、烟感、漏水探测器、紫外光照传感器、红外入侵探测器、超声波驱鼠器；

2. 传输层：六类网线、RVVP 屏蔽通讯线、POE 交换机，采用 TCP/IP 标准网络协议；

3. 边缘控制层：区域触控控制器、采集主机，断网本地独立联动运行；

4. 平台层：智慧档案八防一体化管控平台，实现可视化、联动配置、报表、手机远程管理。

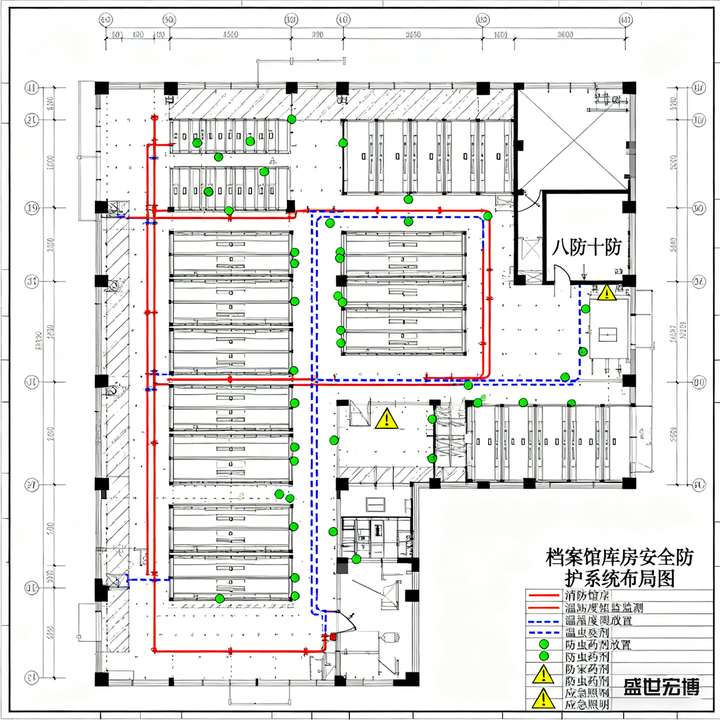

四、八大防护分系统设计

（一）防潮、防高温（核心温湿度调控系统）

100㎡库房均匀布设 3 台 POE 以太网温湿度记录仪（北京盛世宏博原厂设备），分密集架中区、库房两侧分区监测，单网线 POE 供电，无需单独拉电源线。 配套 1 台恒温恒湿净化一体机、1 台档案专用空调，系统读取实时温湿度自动启停：

• 温度＞24℃自动开启空调制冷；温度＜14℃开启制热；

• 湿度＞60% 启动除湿模式；湿度＜45% 启动加湿；

• 温湿度持续超标 10 分钟触发声光 + 手机短信双重告警。

（二）防火系统

1. 布设 2 台 485 总线光电烟感探测器，全覆盖库房存储区域；

2. 配套多功能声光报警器，火警信号上传平台，自动切断空调、新风通风设备；

3. 库房配备甲级防火防盗门、库内防爆 LED 照明、防爆开关，杜绝电气起火隐患；

4. 预留七氟丙烷气体灭火系统联动接口，火警自动联动灭火控制器。

（三）防盗入侵安防系统

1. 库房出入口部署人脸指纹门禁一体机，出入记录永久存储；

2. 1 台红外微波双鉴探测器布设在通道，夜间自动布防，非法闯入立即声光告警、自动开启库区照明；

3. 2 台 400 万 POE 半球监控摄像头覆盖出入口与密集架主通道，录像存储满足 6 个月回看。

添加图片注释，不超过 140 字（可选）

（四）防光（防紫外线）系统

1. 窗户区域安装紫外线光照传感器，实时监测紫外强度；

2. 配套电动阻燃遮光窗帘 + 窗帘控制模块，紫外超标自动关闭窗帘；

3. 库内全部采用无紫外防爆 LED 灯，搭配人体感应灯光控制器，人走延时关灯，减少档案光照老化。

（五）防尘、防有害气体（净化消杀）

1. 1 台多参数空气质量传感器，实时监测 PM2.5、甲醛、TVOC、CO₂；

2. 配套小型新风净化一体机，自动循环过滤粉尘、分解有害气体；

3. 配置档案消毒柜，新入库档案提前除尘杀菌，避免霉菌带入库房。

（六）防鼠、防虫系统

1. 2 台变频超声波驱鼠器对角布置，全域覆盖库房；

2. 出入口配置不锈钢可拆卸防鼠板，物理阻隔鼠类进入；

3. 湿度偏高、霉菌数值上升时，系统自动提醒开展库房消杀作业。

（七）防水（漏水防护）

库房空调、管道下方铺设高灵敏漏水绳，搭配漏水报警主机，积水 2cm 即可触发告警，提前防止泡水损毁档案。

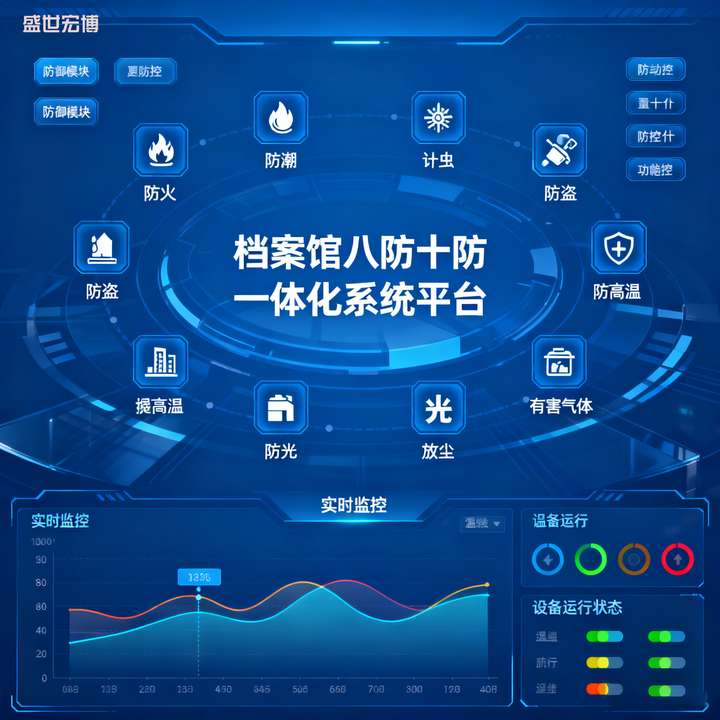

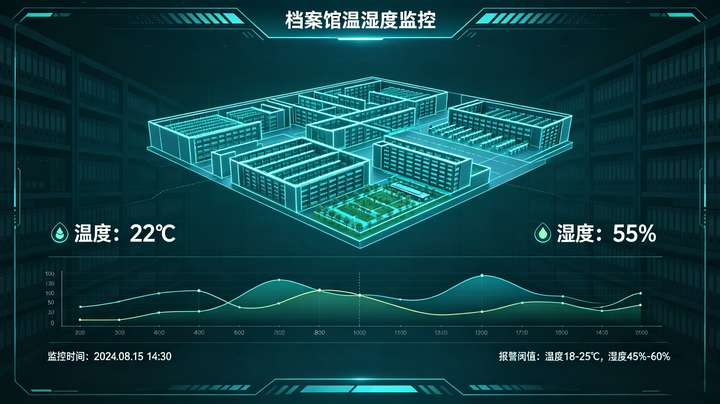

五、一体化管控平台核心功能

1. 3D 可视化：库房平面电子地图，所有传感器点位实时标红预警；

2. 智能联动配置可视化菜单自定义八防设备联动逻辑；

3. 三级告警预警 / 一般告警 / 紧急告警，本地声光 + 短信 + 小程序推送；

4. 数据报表自动生成日 / 月 / 年温湿度曲线报表，支持 Excel 导出；

5. 分级权限管理员、浏览员账号分级管控，操作日志不可篡改；

6. 远程管理手机 APP / 小程序随时随地查看数据、远程启停设备；

7. 设备运维实时监测硬件在线离线状态，故障自动提醒检修。

添加图片注释，不超过 140 字（可选）

六、全套设备配置清单（无价格）

一、平台与控制设备

|----|--------------------|------------------------------|----|----|------------|
| 序号 | 设备名称 | 规格参数 | 单位 | 数量 | 备注 |
| 1 | 智慧档案八防一体化管控平台 V1.0 | 3D 可视化、联动、报表、手机小程序授权 | 套 | 1 | 含服务器配套软件 |
| 2 | 21 寸智能区域触控控制器 | Linux 系统，本地脱机运行，多串口网口 | 台 | 1 | 库房本地操控终端 |
| 3 | 数据采集控制主机 | 多路 485/DI/DO，兼容 40 余种设备协议 | 台 | 1 | 汇总所有感知设备数据 |
| 4 | 8 口 POE 交换机 | 支持 IEEE802.3af，为温湿度记录仪、摄像头供电 | 台 | 1 | 网线一线供电传输 |
| 5 | 6kVA UPS 不间断电源 | 后备 1 小时，保障断电监控正常运行 | 套 | 1 | 含电池柜 |
| 6 | 防雷接地成套设备 | 接地电阻≤1Ω，弱电系统防雷 | 项 | 1 | |

二、温湿度监测与调控设备

|----|---------------------|------------------------------------|----|----|------------|
| 序号 | 设备名称 | 规格参数 | 单位 | 数量 | 备注 |
| 1 | POE 以太网温湿度记录仪（盛世宏博） | TCP/IP 协议，精度 ±0.2℃/±1.5% RH，POE 供电 | 台 | 3 | 100㎡库房分区布设 |
| 2 | 恒温恒湿净化一体机 | 集除湿、加湿、杀菌、净化一体 | 台 | 1 | 适配 100㎡库房 |
| 3 | 3 匹档案专用空调 | 低温启动，低噪音，远程红外控制 | 台 | 1 | |
| 4 | 空调红外控制模块 | 360° 红外远程启停调温 | 套 | 1 | |

三、防火系统设备

|----|-------------|----------------------|----|----|------|
| 序号 | 设备名称 | 规格参数 | 单位 | 数量 | 备注 |
| 1 | 485 光电烟感探测器 | 360° 全方位探测，区分故障 / 火警 | 台 | 2 | |
| 2 | 多功能声光报警器 | 85 分贝，多色灯光告警 | 台 | 1 | 库房入口 |
| 3 | 防爆 LED 照明灯 | IP65，无紫外线，60W | 个 | 8 | |
| 4 | 防爆开关 | IP54 金属外壳 | 个 | 2 | |
| 5 | 甲级防火防盗门 | 耐火 1.5h，1.2mm 门框 | 樘 | 1 | |

四、防盗安防设备

| 序号 | 设备名称 | 单位 | 数量 | |----|----|----| |1 | 人脸指纹门禁一体机 | 台 | 1| |2 | 红外微波双鉴入侵探测器 | 台 | 1| |3|400 万 POE 半球摄像头 | 台 | 2| |4|8 盘位 NVR 硬盘录像机 | 台 | 1| |5|8T 监控硬盘 | 块 | 2|

五、防光系统设备

| 序号 | 设备名称 | 单位 | 数量 | |----|----|----| |1 | 紫外光照一体化传感器 | 台 | 1| |2 | 电动窗帘控制模块 | 套 | 1| |3 | 电动窗帘轨道 + B1 阻燃遮光帘 | 米 | 12| |4 | 智能灯光控制器 | 套 | 1|

六、防尘、净化消杀设备

| 序号 | 设备名称 | 单位 | 数量 | |----|----|----| |1 | 空气质量集成传感器（PM2.5 / 甲醛 / CO₂）| 台 | 1| |2 | 小型新风净化一体机 | 台 | 1| |3|400L 档案消毒柜 | 台 | 1|

七、防鼠、防水配套

| 序号 | 设备名称 | 单位 | 数量 | |----|----|----| |1 | 变频超声波驱鼠器 | 台 | 2| |2 | 不锈钢防鼠板 | 套 | 1| |3 | 漏水报警控制器 | 台 | 1| |4 | 高灵敏漏水探测绳 | 米 | 20|

八、布线辅材

| 序号 | 名称 | 单位 | 数量 | |----|----|----| |1 | 六类非屏蔽网线 | 箱 | 1| |2|RVVP 屏蔽通讯线、电源线、PVC 管材 | 项 | 1| |3 | 专用弱电配电箱（带浪涌）| 台 | 1|

七、项目实施流程

1. 现场勘测点位规划（1 天）

2. 设备供货（3-5 天）

3. 布线、设备安装固定（3 天）

4. 单机调试、系统联调联动测试（2 天）

5. 72 小时不间断试运行（3 天）

6. 管理人员实操培训（半天）

7. 竣工资料移交、项目验收

八、售后服务保障

1. 全套软硬件整机 1 年免费质保；

2. 7×24 小时技术热线，故障 2 小时响应；

3. 每年 1 次免费上门传感器校准巡检；

4. 平台软件终身免费升级迭代；

5. 提供完整纸质 + 电子操作手册、竣工图纸、设备合格证检测报告。

添加图片注释，不超过 140 字（可选）

九、方案总结

本 100㎡档案库房八防智能监控系统完全贴合中小型档案室建设需求，以 POE 以太网温湿度记录仪为核心感知终端，整合防火、防盗、防潮、防高温、防光、防尘、防鼠、防虫全维度防护，依托一体化物联网管控平台实现全自动、可追溯、远程化库房管理。整套系统设备精简适配 100㎡小型库房，无冗余配置，施工简便、运维成本低，完全满足档案行业监管检查标准，全方位保护纸质与实物档案安全留存。100㎡档案馆库房八防智能监控系统解决方案。
