一、P204萃取剂在萃铜锰线中的特性与反应机理
1.1 P204对铜锰的选择性
在2#（P204萃铜锰线）中，P204萃取剂的目标金属是Cu²⁺和Mn²⁺。根据P204的选择性顺序：
Fe³⁺ > Zn²⁺ > Ca²⁺ > Cu²⁺ > Mn²⁺ > Co²⁺ > Mg²⁺ > Ni²⁺
Cu²⁺的分配比D=12.0，Mn²⁺的分配比D=8.0，均属于高分配比金属，容易被P204萃取进入有机相。
1.2 四步反应机理详解
本2#的萃取过程包含四个关键反应步骤，每一步都有明确的物相变化：
第一步：钠皂化
钠皂化是用NaOH将P204转化为钠盐形式，使萃取剂具备交换金属离子的能力：
RH(有机相) + NaOH(水相) → RNa(有机相) + H₂O
-
RH代表P204分子（酸性形式）
-
RNa代表P204的钠盐形式（活性形式）
-
反应后Na⁺进入有机相，OH⁻与H⁺结合生成水
-
此步骤产生皂化废水（含少量Na⁺和OH⁻）
第二步：镍转皂
镍转皂是用Ni²⁺将钠皂转化为镍皂，这一步的目的是：
-
避免Na⁺进入萃取体系影响产品纯度
-
利用Ni²⁺与P204的结合力强于Na⁺的特性，使萃取剂转为镍型
2RNa(有机相) + Ni²⁺(水相) → R₂Ni(有机相) + 2Na⁺(水相)
-
R₂Ni代表P204的镍盐形式
-
Ni²⁺从水相转移到有机相
-
Na⁺从有机相释放到水相
-
此步骤产生转皂废水（含Na⁺）
第三步：萃取（铜锰置换镍）
这是核心萃取步骤，利用P204对Cu²⁺、Mn²⁺的选择性高于Ni²⁺的特性，将Cu²⁺、Mn²⁺从水相萃取到有机相，同时将Ni²⁺置换回水相：
R₂Ni(有机相) + Cu²⁺(水相) → R₂Cu(有机相) + Ni²⁺(水相)
R₂Ni(有机相) + Mn²⁺(水相) → R₂Mn(有机相) + Ni²⁺(水相)
-
Cu²⁺、Mn²⁺从水相转移到有机相
-
Ni²⁺从有机相释放回水相
-
萃余液中Ni²⁺浓度升高，Cu²⁺、Mn²⁺浓度降低
-
第四步：反萃
反萃是用硫酸将有机相中的Cu²⁺、Mn²⁺释放到水相，使P204再生：
R₂Cu(有机相) + 2H⁺(水相) → 2RH(有机相) + Cu²⁺(水相)
R₂Mn(有机相) + 2H⁺(水相) → 2RH(有机相) + Mn²⁺(水相)
-
Cu²⁺、Mn²⁺从有机相转移到反萃水相
-
P204从金属盐形式恢复为酸性形式（RH）
-
有机相再生，可循环使用
二、萃取阶段：铜、锰及其他金属的去向

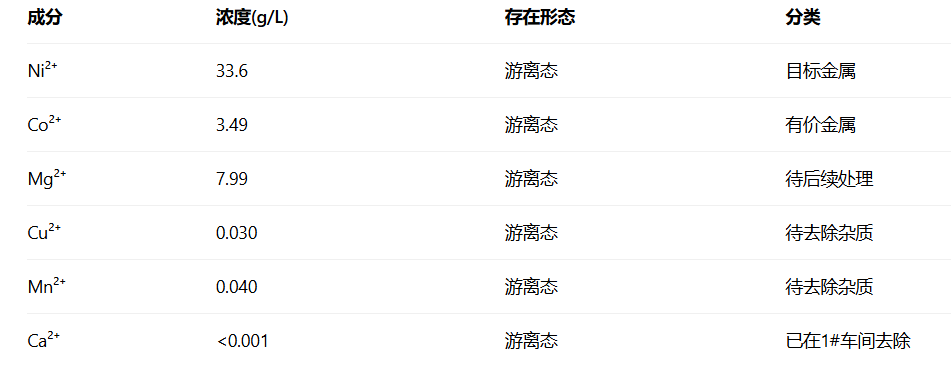

2.1 进入2#的物料组成
经过1#P204萃钙段处理后，进入2#（P204萃铜锰线）的物料成分如下：
2.2 铜离子（Cu²⁺）的去向
Cu²⁺的分配比D=12.0，属于高分配比金属。在P204萃取体系中，Cu²⁺通过置换反应从水相进入有机相：
R₂Ni(有机相) + Cu²⁺(水相) → R₂Cu(有机相) + Ni²⁺(水相)
-
单级萃取效率：E = D/(D+O/A) = 12.0/(12.0+1.1) = 91.61%
-
9级串联总效率：E_total = 1-(1-0.9161)^9 = 99.99997%
-
超过99.99%的Cu²⁺从水相转移到有机相
-
水相中残留Cu²⁺浓度从0.030 g/L降至<0.001 g/L
结论：Cu²⁺从水相进入有机相。
2.3 锰离子（Mn²⁺）的去向
Mn²⁺的分配比D=8.0，属于中等偏高分配比金属。在P204萃取体系中，Mn²⁺同样通过置换反应从水相进入有机相：
R₂Ni(有机相) + Mn²⁺(水相) → R₂Mn(有机相) + Ni²⁺(水相)
-
单级萃取效率：E = 8.0/(8.0+1.1) = 87.91%
-
9级串联总效率：E_total = 1-(1-0.8791)^9 = 99.9995%
-
超过99.99%的Mn²⁺从水相转移到有机相
-
水相中残留Mn²⁺浓度从0.040 g/L降至<0.001 g/L
结论：Mn²⁺从水相进入有机相。
2.4 其他金属的去向
镍离子（Ni²⁺）：
-
Ni²⁺在萃取阶段的行为比较特殊
-
在镍转皂阶段，Ni²⁺从水相进入有机相（形成R₂Ni）
-
在萃取阶段，Ni²⁺被Cu²⁺、Mn²⁺置换，从有机相释放回水相
-
因此，Ni²⁺经历了水相→有机相→水相的循环
-
最终绝大部分Ni²⁺留在萃余液中
钴离子（Co²⁺）：
-
Co²⁺的分配比D=0.8，属于低分配比金属
-
在P204体系中，Co²⁺基本不被萃取
-
超过99%的Co²⁺留在水相中，随萃余液流出
钙离子（Ca²⁺）：
-
Ca²⁺已在1#被P204去除
-
进入2#的Ca²⁺浓度极低（<0.001 g/L）
-
对萃取过程无影响
镁离子（Mg²⁺）：
-
Mg²⁺的分配比D=0.3，属于极低分配比金属
-
在P204体系中，Mg²⁺基本不被萃取
-
超过99.9%的Mg²⁺留在水相中，随萃余液流出
2.5 萃取阶段的相分布总结

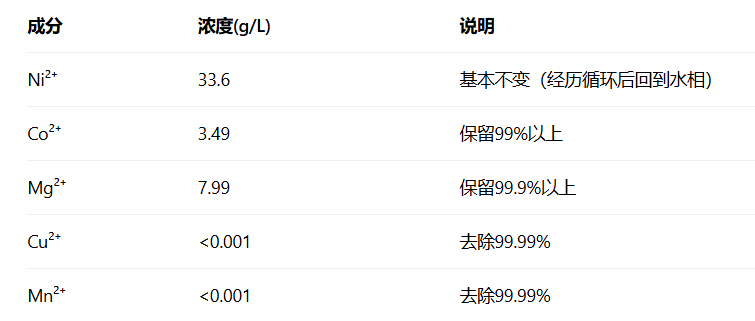

萃取后水相（萃余液）成分：
萃取后有机相（负载有机相）成分：
三、反萃阶段：铜锰的回收与有机相再生
3.1 反萃的操作流程
2#的反萃操作包含三个步骤：反萃、反铁、洗氢。
第一步：反萃（4N硫酸反萃铜锰）
目的：将有机相中的Cu²⁺、Mn²⁺反萃到水相中，获得硫酸铜锰液。
操作参数：
-
反萃剂：4N硫酸
-
反萃相比（O/A）：1:1至2:1
-
反萃级数：3-5级
-
反萃温度：常温（20-30℃）
化学反应：
R₂Cu(有机相) + 2H⁺(水相) → 2RH(有机相) + Cu²⁺(水相)
R₂Mn(有机相) + 2H⁺(水相) → 2RH(有机相) + Mn²⁺(水相)
反萃液成分：硫酸铜锰混合溶液，可作为副产品出售或进一步处理。
第二步：反铁（6N硫酸反铁）
目的：去除有机相中可能存在的Fe³⁺杂质。Fe³⁺在P204中的分配比极高，常规反萃难以去除，需要使用更高浓度的硫酸。
操作参数：
-
反萃剂：6N硫酸
-
反萃相比（O/A）：1:1
-
反萃级数：2-3级
化学反应：
RFe(有机相) + 3H⁺(水相) → 3RH(有机相) + Fe³⁺(水相)
反铁废酸：含Fe³⁺的高浓度废酸，送废水处理系统。
第三步：洗氢（纯水洗涤）
目的：去除有机相中残留的酸，防止酸带入下一轮萃取影响皂化率。
操作参数：
-
洗涤剂：纯水
-
洗涤相比（O/A）：1:1
-
洗涤级数：1-2级
洗氢废水：含少量硫酸的酸性废水，送废水处理系统。

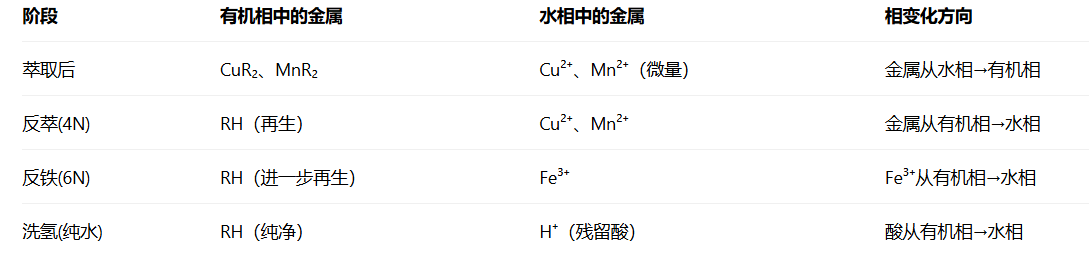

3.2 反萃过程中各金属的相变化
3.3 反萃过程中有机相负载的变化

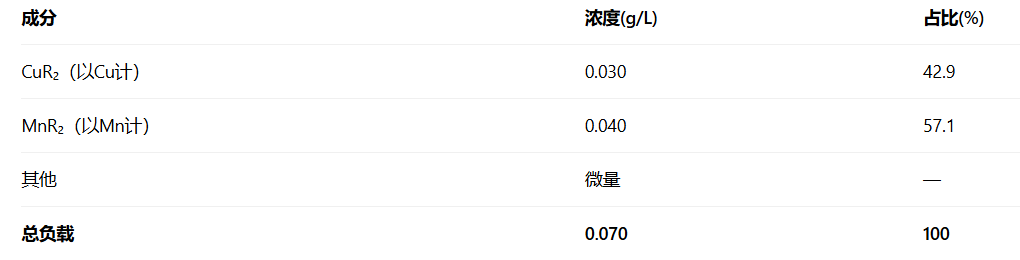

反萃前有机相成分 ：

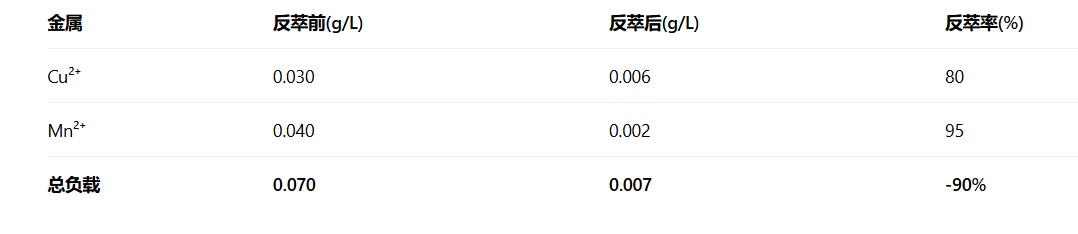

反萃第1级后（4N硫酸） ：

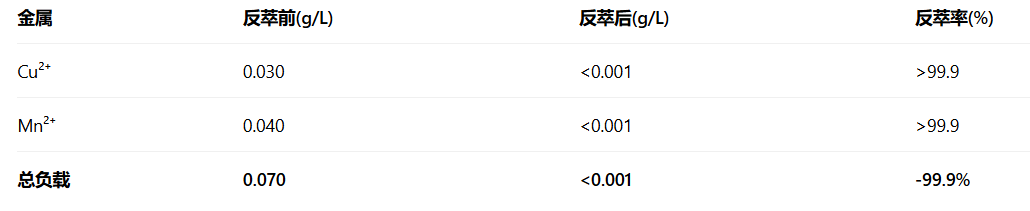

反萃第3级后（4N硫酸） ：
反铁后（6N硫酸）：
有机相中可能存在的微量Fe³⁺被去除，有机相进一步净化。
洗氢后：
有机相中残留的酸被去除，有机相恢复到纯净的RH形式，准备进入下一轮皂化。
3.4 有机相负载的全过程变化
有机相负载(g/L)
↑
0.08 │ ● 萃取后(0.070g/L)
│ / \
0.06 │ / \
│ / \
0.04 │ / \
│ / ↘
0.02 │ / ↘
│ / ↘
0.00 │______________\\→ 时间
萃取结束 反萃1级 反萃3级 反铁 洗氢 皂化 转皂 萃取
四、各离子在萃取-反萃全过程中的去向总结

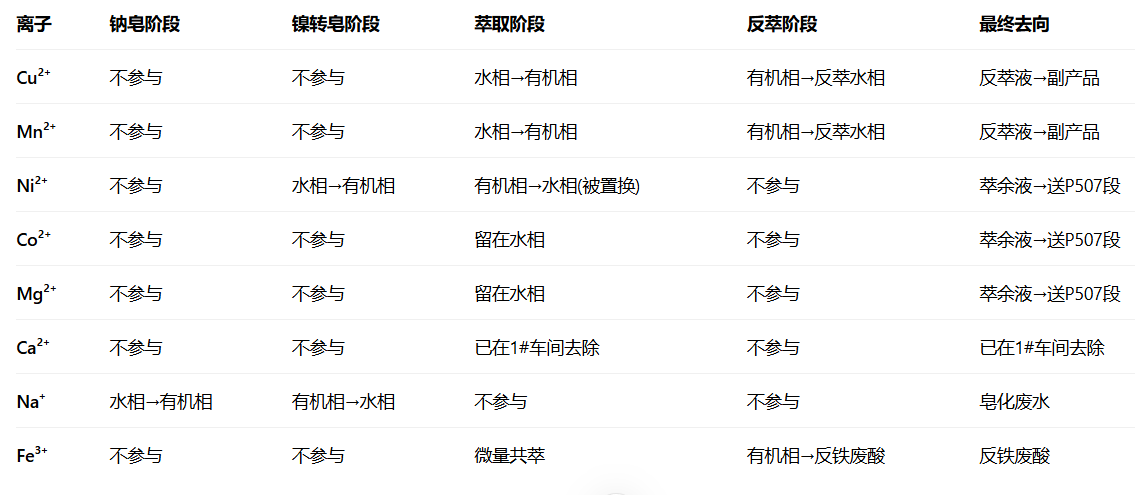

4.1 各离子的全程流向
4.2 各离子在不同阶段的相分布
钠皂阶段：
水相(NaOH) → 有机相: Na⁺
水相(皂化废水): OH⁻、Na⁺(少量)
镍转皂阶段：
水相(NiSO₄) → 有机相: Ni²⁺
水相(转皂废水): Na⁺
萃取阶段：
水相(进料) → 有机相: Cu²⁺(99.99%)、Mn²⁺(99.99%)
有机相 → 水相: Ni²⁺(被置换)
水相(萃余液): Ni²⁺、Co²⁺、Mg²⁺
反萃阶段(4N硫酸)：
有机相 → 反萃水相: Cu²⁺(99.9%)、Mn²⁺(99.9%)
有机相(再生): RH
反铁阶段(6N硫酸)：
有机相 → 反铁废酸: Fe³⁺(微量)
洗氢阶段(纯水)：
有机相 → 洗氢废水: H⁺(残留酸)
有机相(纯净): RH
五、深萃需要留意的关键参数变化
5.1 pH值的变化与控制
萃取段pH变化规律：
-
萃取反应释放Ni²⁺，但不直接释放H⁺（与P204萃钙段不同）
-
因为萃取反应是R₂Ni + Cu²⁺ → R₂Cu + Ni²⁺，不涉及H⁺
-
因此萃取段pH相对稳定，维持在4.0-5.0
需要留意的pH变化点：
-
钠皂段出口pH：应控制在7.0-8.0，pH过低说明皂化不充分
-
镍转皂段出口pH：应控制在5.0-6.0，pH过低说明转皂不完全
-
反萃段出口pH：应控制在1.0-2.0，pH过高说明反萃酸浓度不足
5.2 相比（O/A）的变化
钠皂段相比：
-
最佳相比：1:1
-
相比过高：皂化不充分
-
相比过低：碱液浪费
镍转皂段相比：
-
最佳相比：1:1
-
相比过高：转皂不完全，Na⁺残留
-
相比过低：Ni²⁺浪费
萃取段相比：
-
最佳相比：1.1:1
-
相比过高（>1.3:1）：Ni夹带增加
-
相比过低（<0.9:1）：Cu²⁺、Mn²⁺萃取不充分
反萃段相比：
-
最佳相比：1:1至2:1
-
相比过高：反萃不彻底
-
相比过低：反萃液浓度太低
5.3 温度的变化
最佳温度范围：20-30℃
温度影响：
-
温度升高（>35℃）：萃取剂降解加速，有机相损耗增加
-
温度降低（<15℃）：溶液粘度增大，传质效率下降
温度控制措施：
-
钠皂段：温度不宜过高，防止NaOH与P204剧烈反应
-
萃取段：保持常温，必要时设置冷却
-
反萃段：温度可适当提高至30-35℃，加快反萃速度
5.4 有机相颜色的变化
正常运行颜色：
-
钠皂后：浅黄色
-
镍转皂后：浅绿色（Ni²⁺的颜色）
-
萃取后：浅蓝色（Cu²⁺的颜色）或浅粉色（Mn²⁺的颜色）
-
反萃后：无色透明
异常颜色警示：
-
深绿色：Ni²⁺负载过高，转皂不完全
-
深蓝色：Cu²⁺负载过高，萃取过度
-
乳白色：乳化严重
-
深褐色：有机相老化
5.5 界面状态的变化
正常界面：清晰、平整
异常界面：
-
钠皂段界面模糊：皂化反应不完全
-
萃取段界面升高：有机相夹带水相
-
反萃段界面降低：水相夹带有机械
六、碱液使用量的增减环节
6.1 需要增加碱液用量的环节
环节一：钠皂化工序
当出现以下情况时需要增加碱液用量：
-
进料Cu²⁺浓度升高（>0.050 g/L）
-
进料Mn²⁺浓度升高（>0.060 g/L）
-
有机相流量增加（相比提高）
-
皂化率偏低（<90%）
增加幅度：每次增加0.2-0.5 m³/h，观察2小时后评估效果
环节二：镍转皂工序
当出现以下情况时需要增加NiSO₄用量：
-
钠皂转化不完全，有机相中残留Na⁺
-
萃取段Cu²⁺、Mn²⁺去除率下降
环节三：反萃工序
当出现以下情况时需要增加反萃酸用量：
-
反萃效率下降（<98%）
-
有机相再生不彻底
-
反萃液中Cu²⁺、Mn²⁺浓度降低
6.2 需要减少碱液用量的环节
环节一：钠皂化工序
当出现以下情况时需要减少碱液用量：
-
进料Cu²⁺浓度降低（<0.020 g/L）
-
进料Mn²⁺浓度降低（<0.030 g/L）
-
皂化率偏高（>98%）
-
有机相中出现白色沉淀（碱过量）
减少幅度：每次减少0.2-0.5 m³/h，观察2小时后评估效果
环节二：镍转皂工序
当出现以下情况时需要减少NiSO₄用量：
-
转皂后有机相中Ni²⁺负载过高
-
萃取段Ni²⁺置换不充分
环节三：反萃工序
当出现以下情况时需要减少反萃酸用量：
-
反萃后有机相酸度过高
-
洗氢负担加重
6.3 碱液用量调整的决策树
进料Cu²⁺浓度变化？
├── 升高 → 增加钠皂碱液用量
│ └── Cu出口达标？→ 是：维持；否：继续增加
└── 降低 → 减少钠皂碱液用量
└── Cu去除率达标？→ 是：维持；否：回调
皂化率变化？
├── 偏低(<90%) → 增加碱液用量
└── 偏高(>98%) → 减少碱液用量
有机相颜色变化？
├── 出现白色沉淀 → 减少碱液用量
└── 正常(浅黄) → 维持现状
七、皂化率的动态调整策略

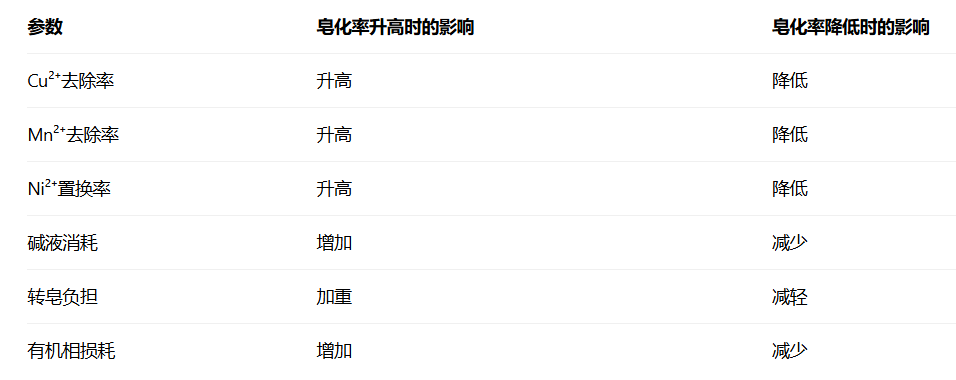

7.1 皂化率与各工艺参数的关联
在2#（P204萃铜锰线）中，皂化率直接影响Cu²⁺、Mn²⁺的萃取效率和Ni²⁺的置换效果。
7.2 皂化率的动态调整模型
基准皂化率：95%（基于当前进料条件和产品要求）

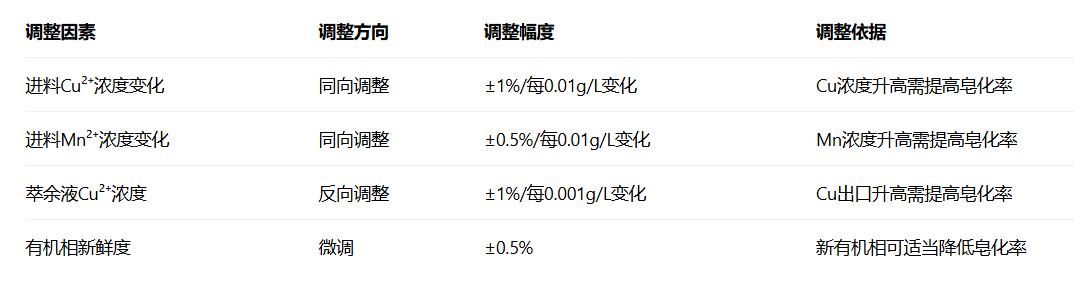

调整因子：
动态调整公式：
目标皂化率(%) = 95% + ΔCu + ΔMn + Δ出口Cu + ΔOrg
其中：
ΔCu = (C_Cu - 0.030) / 0.01 × 1%
ΔMn = (C_Mn - 0.040) / 0.01 × 0.5%
Δ出口Cu = (C_出口Cu - 0.001) / 0.001 × 1%
ΔOrg = 新有机相时 （减）-0.5%，老有机相时（加） +0.5%
7.3 皂化率调整的具体操作步骤
第一步：数据采集
-
记录当前进料Cu²⁺、Mn²⁺浓度
-
记录当前萃余液Cu²⁺、Mn²⁺浓度
-
记录有机相使用天数
第二步：计算目标皂化率
-
代入动态调整公式计算
-
取整到最接近的整数
第三步：调整碱液流量
-
根据皂化率计算公式反算所需碱液流量
-
皂化率(%) = (液碱流量 × 10.8) / (有机流量 × 0.7) × 100%
-
所需液碱流量 = 目标皂化率 × 有机流量 × 0.7 / 10.8
第四步：分步实施
-
每次调整幅度不超过2%皂化率
-
每次调整后观察2小时
-
监测萃余液Cu²⁺、Mn²⁺浓度
第五步：效果评估
-
调整后4小时评估效果
-
如Cu²⁺、Mn²⁺出口浓度达标，维持新参数
-
如不达标，继续微调
7.4 皂化率调整的典型案例
案例一：进料Cu²⁺浓度升高
情景：进料Cu²⁺浓度从0.030 g/L升高至0.045 g/L
调整计算：
ΔCu = (0.045 - 0.030) / 0.01 × 1% = +1.5%
目标皂化率 = 95% + 1.5% = 96.5% ≈ 97%
调整操作：
-
液碱流量相应提高
-
观察2小时后，萃余液Cu²⁺浓度从0.001 g/L降至0.0005 g/L
-
调整成功
案例二：皂化率偏高导致有机相沉淀
情景：皂化率达到100%，有机相中出现白色沉淀
调整计算：
目标皂化率 = 95%
需降低5%
调整操作：
-
液碱流量降低5%
-
观察2小时后，白色沉淀消失
-
萃余液Cu²⁺浓度略有升高但仍达标
-
调整成功
八、锰副产品的质量控制
8.1 锰副产品的形态与用途

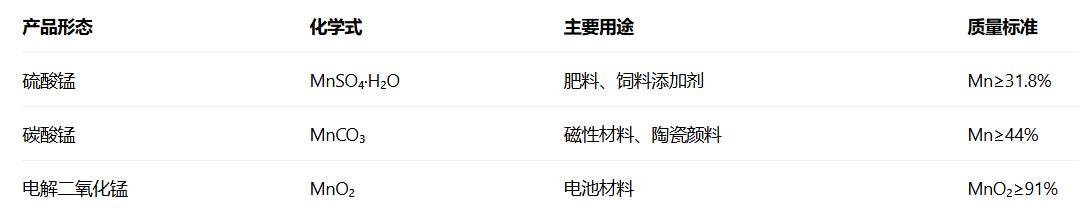

2#反萃得到的硫酸铜锰液，经过进一步处理可得到锰副产品。常见的锰副产品包括：
8.2 影响锰副产品品质的关键因素
因素一：铜锰分离效果
反萃液是Cu²⁺和Mn²⁺的混合溶液，两者的分离效果直接影响锰副产品的纯度。
控制措施：
-
利用Cu²⁺和Mn²⁺在不同pH下的沉淀差异进行分离
-
Cu²⁺在pH 5.5-6.5时沉淀，Mn²⁺在pH 8.5-9.5时沉淀
-
通过分段沉淀实现铜锰分离
因素二：杂质金属含量
反萃液中可能含有微量Ni²⁺、Co²⁺、Fe³⁺等杂质，这些杂质会影响锰副产品的品质。
控制措施：
-
严格控制萃取段的操作参数，减少Ni²⁺、Co²⁺的共萃
-
反铁工序确保Fe³⁺被充分去除
-
在沉淀前增加除杂工序
因素三：反萃酸浓度
反萃酸浓度直接影响反萃效率和反萃液成分。
控制措施：
-
反萃酸浓度控制在3.5-4.5 N
-
酸浓度过低：反萃不彻底，有机相再生不良
-
酸浓度过高：反萃液酸度过高，增加后续处理成本
因素四：反萃相比
反萃相比决定反萃液中Cu²⁺、Mn²⁺的浓度。
控制措施：
-
反萃相比控制在1:1至2:1
-
相比过高：反萃液浓度太低，增加后续浓缩成本
-
相比过低：反萃不彻底
8.3 锰副产品质量控制标准

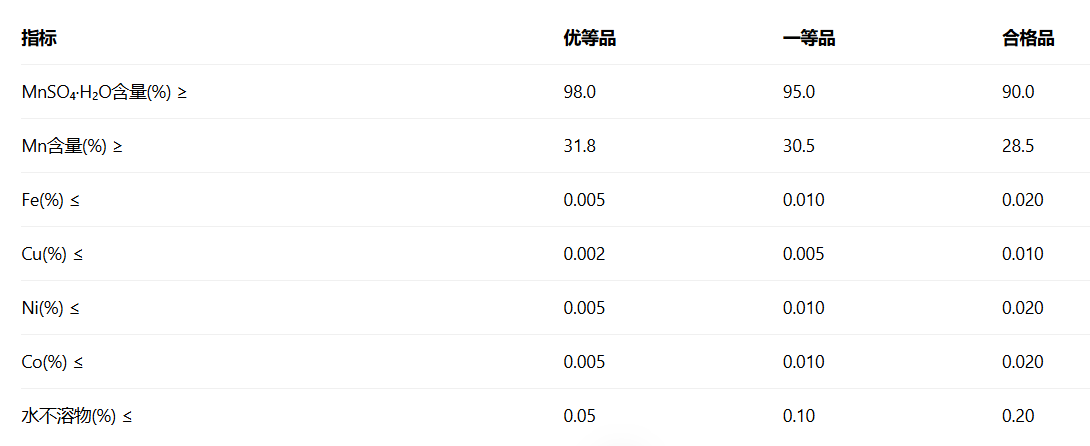

硫酸锰产品质量标准（HG/T 2962-2010）：
质量指标

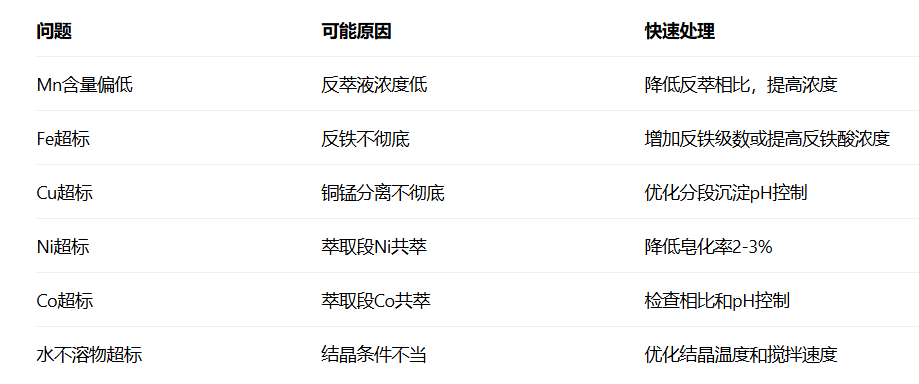

8.4 锰副产品质量控制措施
措施一：源头控制
在萃取阶段严格控制操作参数，减少杂质金属的共萃：
-
皂化率控制在93-97%
-
相比控制在1.1:1
-
pH控制在4.0-5.0
措施二：过程控制
在反萃阶段确保Cu²⁺、Mn²⁺的高效反萃：
-
反萃酸浓度控制在4N
-
反萃级数不少于3级
-
反萃温度控制在20-30℃
措施三：后处理控制
在反萃液后处理阶段进行深度净化：
-
增加除铁工序（调节pH至3.5-4.0，Fe³⁺沉淀）
-
增加除镍钴工序（采用离子交换或沉淀法）
-
控制结晶条件（温度、浓度、搅拌速度）
措施四：质量检测
建立完善的质量检测体系：
-
每批反萃液检测Cu²⁺、Mn²⁺、Ni²⁺、Co²⁺、Fe³⁺浓度
-
每批锰副产品检测主含量和杂质含量
-
建立质量追溯系统
