第13天：ROS控制小车运动-自动

第13天：ROS控制小车运动

简介：基于Ubuntu20.04+ROS Noetic搭建完整机器人仿真平台，从零手写差速小车URDF模型，集成360°激光雷达，实现Gazebo物理仿真、键盘遥控、RViz雷达可视化、Python自主控车+雷达数据读取节点。全程无冗余操作，代码可直接复制运行，完美适配ROS入门学习、高校课程实验、机器人实训。

一、前置环境说明

1.1 软硬件环境配置

本次实战基于稳定通用的ROS仿真环境，适配绝大多数虚拟机、物理机设备：

  • 操作系统：Ubuntu 20.04 LTS

  • ROS版本：Noetic Ninjemys

  • 仿真工具：Gazebo 11（系统自带适配版本）

一键安装全部依赖库，包含仿真插件、键盘控制工具，无需逐个安装：

bash 复制代码
sudo apt install ros-noetic-desktop-full ros-noetic-gazebo-ros ros-noetic-gazebo-plugins ros-noetic-teleop-twist-keyboard

1.2 核心通信链路总览（必懂原理）

整个小车仿真运行逻辑极简，所有操作都遵循ROS话题通信机制，两条核心链路贯穿全程：

小车运动链路 ：键盘按键 → teleop遥控节点 → 发布/cmd_vel速度话题 → Gazebo差速驱动插件 → 计算左右轮转速 → 物理引擎驱动小车移动

雷达传感链路 ：Gazebo射线仿真雷达 → 激光插件解析数据 → 发布/scan雷达话题 → RViz可视化/自定义Python节点读取数据

1.3 差速小车运动数学原理

差速底盘是移动机器人最基础的底盘结构，仅依靠左右两个主动轮的转速差，即可实现前进、后退、转向，无需额外转向机构。

左轮速度 vL 右轮速度 vR 小车运动状态
v v 直线前进
-v -v 直线后退
v -v 原地右转
-v v 原地左转

核心计算公式（轮距L、小车线速度v、角速度ω）：

Gazebo差速插件会自动根据该公式计算轮速，开发者只需发布线速度、角速度即可控车。

1.4 核心通信消息 Twist 详解

ROS所有地面移动机器人统一使用 geometry_msgs/Twist 消息，通过/cmd_vel话题接收运动指令，字段定义固定：

bash 复制代码
linear.x  前后线速度(m/s)，前进为正、后退为负
linear.y/z 地面小车固定为0（无上下、平移运动）
angular.z 旋转角速度(rad/s)，左转正、右转负
angular.x/y 地面小车固定为0（无俯仰、横滚运动）

二、步骤1：创建仿真功能包 & 工程目录

新建ROS工作空间与仿真专用功能包，自动配置依赖，创建标准化工程目录：

bash 复制代码
# 新建工作空间（已存在可跳过）
mkdir -p ~/catkin_ws/src
cd ~/catkin_ws/src

# 创建仿真功能包，导入核心依赖
catkin_create_pkg simple_car_sim urdf gazebo_ros gazebo_plugins rospy

# 创建标准化目录
cd simple_car_sim
mkdir urdf launch worlds scripts

# 编译工作空间并刷新环境
cd ~/catkin_ws && catkin_make
source devel/setup.bash

目录功能说明：

  • urdf：存放机器人三维模型文件

  • launch：存放仿真启动脚本

  • scripts：存放Python控车、雷达读取节点

  • worlds：存放自定义仿真场景文件

三、步骤2：编写完整URDF机器人模型

本次模型包含：基准坐标系、蓝色底盘、左右驱动轮、万向支撑轮、360°激光雷达，集成Gazebo物理仿真插件与雷达传感插件，可直接仿真运行。

文件路径：~/catkin_ws/src/simple_car_sim/urdf/simple_car.urdf

bash 复制代码
<?xml version="1.0"?>
<robot name="simple_car">

  <!-- ============================================================
       1. 材质定义
       ============================================================ -->
  <material name="blue">
    <color rgba="0.2 0.4 0.8 1.0"/>
  </material>
  <material name="black">
    <color rgba="0.1 0.1 0.1 1.0"/>
  </material>
  <material name="gray">
    <color rgba="0.6 0.6 0.6 1.0"/>
  </material>

  <!-- ============================================================
       2. base_footprint
       ============================================================ -->
  <link name="base_footprint"/>

  <joint name="base_joint" type="fixed">
    <parent link="base_footprint"/>
    <child  link="base_link"/>
    <origin xyz="0 0 0.1"/>
    <!-- 修复：抬高 = 轮子半径 0.05 + 车体半高 0.05 = 0.1m
         确保车体在轮子正确支撑下，底面恰好在轮子顶端 -->
  </joint>

  <!-- ============================================================
       3. base_link
       ============================================================ -->
  <link name="base_link">
    <visual>
      <geometry>
        <box size="0.3 0.2 0.1"/>
      </geometry>
      <material name="blue"/>
    </visual>
    <collision>
      <geometry>
        <box size="0.3 0.2 0.1"/>
      </geometry>
    </collision>
    <inertial>
      <origin xyz="0 0 0" rpy="0 0 0"/>
      <mass value="1.0"/>
      <inertia ixx="0.0058" ixy="0" ixz="0"
               iyy="0.0108" iyz="0"
               izz="0.0158"/>
    </inertial>
  </link>

  <!-- ============================================================
       4. 左驱动轮
       ============================================================ -->
  <link name="left_wheel">
    <visual>
      <origin xyz="0 0 0" rpy="0 0 0"/>
      <geometry>
        <cylinder radius="0.05" length="0.04"/>
      </geometry>
      <material name="black"/>
    </visual>
    <collision>
      <origin xyz="0 0 0" rpy="0 0 0"/>
      <geometry>
        <cylinder radius="0.05" length="0.04"/>
      </geometry>
    </collision>
    <inertial>
      <origin xyz="0 0 0" rpy="0 0 0"/>
      <mass value="0.2"/>
      <inertia ixx="0.000183" ixy="0" ixz="0"
               iyy="0.000183" iyz="0"
               izz="0.00025"/>
    </inertial>
  </link>

  <joint name="left_wheel_joint" type="continuous">
    <parent link="base_link"/>
    <child  link="left_wheel"/>
    <!--
      base_link 原点在车体中心（z方向）
      轮子需要在车体底面（z = -0.05）处，让轮轴与地面平行
      rpy="1.5708 0 0"：绕X轴转90°，圆柱竖轴变为Y轴方向（即横向轮子）
    -->
    <origin xyz="-0.05 0.12 -0.05" rpy="1.5708 0 0"/>
    <!-- 旋转轴：在子坐标系（已绕X转90°）中，z轴 = 全局Y轴方向，即轮轴方向 ✅ -->
    <axis xyz="0 0 -1"/>
    <!-- 修复：统一改为 0 0 -1，方向由 rpy 决定，左右轮对称由 y 坐标正负保证 -->
  </joint>

  <!-- ============================================================
       5. 右驱动轮
       ============================================================ -->
  <link name="right_wheel">
    <visual>
      <origin xyz="0 0 0" rpy="0 0 0"/>
      <geometry>
        <cylinder radius="0.05" length="0.04"/>
      </geometry>
      <material name="black"/>
    </visual>
    <collision>
      <origin xyz="0 0 0" rpy="0 0 0"/>
      <geometry>
        <cylinder radius="0.05" length="0.04"/>
      </geometry>
    </collision>
    <inertial>
      <origin xyz="0 0 0" rpy="0 0 0"/>
      <mass value="0.2"/>
      <inertia ixx="0.000183" ixy="0" ixz="0"
               iyy="0.000183" iyz="0"
               izz="0.00025"/>
    </inertial>
  </link>

  <joint name="right_wheel_joint" type="continuous">
    <parent link="base_link"/>
    <child  link="right_wheel"/>
    <origin xyz="-0.05 -0.12 -0.05" rpy="1.5708 0 0"/>
    <axis xyz="0 0 -1"/>
    <!-- 修复：与左轮统一为 0 0 -1，差速驱动插件内部会处理左右轮的正反转 -->
  </joint>

  <!-- ============================================================
       6. 前万向轮
       ============================================================ -->
  <link name="caster_wheel">
    <visual>
      <origin xyz="0 0 0" rpy="0 0 0"/>
      <geometry>
        <sphere radius="0.025"/>
      </geometry>
      <material name="gray"/>
    </visual>
    <collision>
      <origin xyz="0 0 0" rpy="0 0 0"/>
      <geometry>
        <sphere radius="0.025"/>
      </geometry>
      <!-- 修复：<surface> 不属于 URDF，移到 <gazebo reference> 里 -->
    </collision>
    <inertial>
      <origin xyz="0 0 0" rpy="0 0 0"/>
      <mass value="0.1"/>
      <inertia ixx="0.000010" ixy="0" ixz="0"
               iyy="0.000010" iyz="0"
               izz="0.000010"/>
    </inertial>
  </link>

  <joint name="caster_joint" type="fixed">
    <parent link="base_link"/>
    <child  link="caster_wheel"/>
    <!--
      修复：万向轮球心 z = -(车体半高 + 球半径) = -(0.05 + 0.025) = -0.075
      这样球体最低点 = -0.075 - 0.025 = -0.1，与驱动轮最低点一致 ✅
    -->
    <origin xyz="0.1 0 -0.075"/>
  </joint>

  <!-- ============================================================
       7. 激光雷达
       ============================================================ -->
  <link name="laser_link">
    <visual>
      <origin xyz="0 0 0" rpy="0 0 0"/>
      <geometry>
        <cylinder radius="0.04" length="0.04"/>
      </geometry>
      <material name="gray"/>
    </visual>
    <collision>
      <origin xyz="0 0 0" rpy="0 0 0"/>
      <geometry>
        <cylinder radius="0.04" length="0.04"/>
      </geometry>
    </collision>
    <inertial>
      <origin xyz="0 0 0" rpy="0 0 0"/>
      <mass value="0.1"/>
      <inertia ixx="0.000033" ixy="0" ixz="0"
               iyy="0.000033" iyz="0"
               izz="0.000080"/>
    </inertial>
  </link>

  <joint name="laser_joint" type="fixed">
    <parent link="base_link"/>
    <child  link="laser_link"/>
    <origin xyz="0 0 0.07"/>
  </joint>

  <!-- ============================================================
       8. Gazebo 插件：差速驱动
       ============================================================ -->
  <gazebo>
    <plugin name="diff_drive_controller"
            filename="libgazebo_ros_diff_drive.so">

      <leftJoint>left_wheel_joint</leftJoint>
      <rightJoint>right_wheel_joint</rightJoint>

      <wheelSeparation>0.24</wheelSeparation>
      <wheelDiameter>0.1</wheelDiameter>

      <!-- 修复：添加 wheelTorque 限制最大输出扭矩，防止速度阶跃 -->
      <wheelTorque>5.0</wheelTorque>

      <!-- 修复：加速度限制，平滑速度变化 -->
      <wheelAcceleration>1.0</wheelAcceleration>

      <commandTopic>cmd_vel</commandTopic>
      <odometryTopic>odom</odometryTopic>
      <odometryFrame>odom</odometryFrame>
      <robotBaseFrame>base_footprint</robotBaseFrame>

      <updateRate>30</updateRate>
      <publishTf>1</publishTf>
      <publishWheelTF>false</publishWheelTF>
      <publishOdomTF>true</publishOdomTF>
      <!-- 关键：显式开启关节状态发布 -->
      <publishWheelJointState>true</publishWheelJointState>

    </plugin>
  </gazebo>

  <!-- ============================================================
       9. Gazebo 插件：激光雷达
       ============================================================ -->
  <gazebo reference="laser_link">
    <sensor type="ray" name="lidar_sensor">
      <pose>0 0 0 0 0 0</pose>
      <visualize>true</visualize>
      <update_rate>10</update_rate>
      <ray>
        <scan>
          <horizontal>
            <samples>360</samples>
            <resolution>1</resolution>
            <min_angle>-3.14159</min_angle>
            <max_angle> 3.14159</max_angle>
          </horizontal>
        </scan>
        <range>
          <min>0.12</min>
          <max>10.0</max>
          <resolution>0.01</resolution>
        </range>
        <noise>
          <type>gaussian</type>
          <mean>0.0</mean>
          <stddev>0.01</stddev>
        </noise>
      </ray>
      <plugin name="lidar_plugin" filename="libgazebo_ros_laser.so">
        <topicName>scan</topicName>
        <frameName>laser_link</frameName>
      </plugin>
    </sensor>
  </gazebo>

  <!-- ============================================================
       10. Gazebo 材质 & 摩擦力属性
       ============================================================ -->
  <gazebo reference="base_link">
    <material>Gazebo/Blue</material>
  </gazebo>

  <gazebo reference="left_wheel">
    <material>Gazebo/Black</material>
    <mu1>1.0</mu1>
    <mu2>1.0</mu2>
    <!-- 轮子与地面接触的最大横向修正速度，减少数值抖动 -->
    <maxVel>1.0</maxVel>
    <minDepth>0.001</minDepth>
  </gazebo>

  <gazebo reference="right_wheel">
    <material>Gazebo/Black</material>
    <mu1>1.0</mu1>
    <mu2>1.0</mu2>
    <maxVel>1.0</maxVel>
    <minDepth>0.001</minDepth>
  </gazebo>

  <!-- 修复：万向轮摩擦力必须在 <gazebo reference> 里设置才生效 -->
  <gazebo reference="caster_wheel">
    <material>Gazebo/Grey</material>
    <mu1>0.0</mu1>
    <mu2>0.0</mu2>
    <maxVel>0.1</maxVel>
    <minDepth>0.001</minDepth>
  </gazebo>

  <gazebo reference="laser_link">
    <material>Gazebo/Grey</material>
  </gazebo>

</robot>

URDF语法校验（启动前必做）

提前检测模型语法错误，规避启动崩溃问题：

bash 复制代码
cd ~/catkin_ws/src/simple_car_sim/urdf

check_urdf simple_car.urdf

输出 Successfully Parsed XML 即为正常；若报错，检查标签闭合、参数格式即可。

四、步骤3：编写仿真启动Launch文件

Launch文件一键启动Gazebo、加载机器人模型、生成仿真小车、发布TF坐标，无需逐个启动节点。

文件路径：~/catkin_ws/src/simple_car_sim/launch/simple_car_gazebo.launch

bash 复制代码
<launch>
  <!-- 将URDF模型加载到ROS参数服务器 -->
  <param name="robot_description"
         command="cat '$(find simple_car_sim)/urdf/simple_car.urdf'" />

  <!-- 启动Gazebo空白仿真世界，启用仿真时间 -->
  <include file="$(find gazebo_ros)/launch/empty_world.launch">
    <arg name="paused" value="false"/>
    <arg name="use_sim_time" value="true"/>
    <arg name="gui" value="true"/>
  </include>

  <!-- 在Gazebo原点生成机器人模型 -->
  <node name="spawn_urdf" pkg="gazebo_ros" type="spawn_model"
        args="-urdf -model simple_car -param robot_description -x 0 -y 0 -z 0.1"
        output="screen"/>

  <!-- 发布机器人TF坐标变换，为RViz可视化提供支撑 -->
  <node name="robot_state_publisher" pkg="robot_state_publisher"
        type="robot_state_publisher" output="screen">
    <param name="publish_frequency" value="30.0"/>
  </node>
</launch>

五、步骤4：启动仿真 & 基础功能测试

5.1 启动Gazebo完整仿真环境

bash 复制代码
cd ~/catkin_ws
source devel/setup.bash
roslaunch simple_car_sim simple_car_gazebo.launch

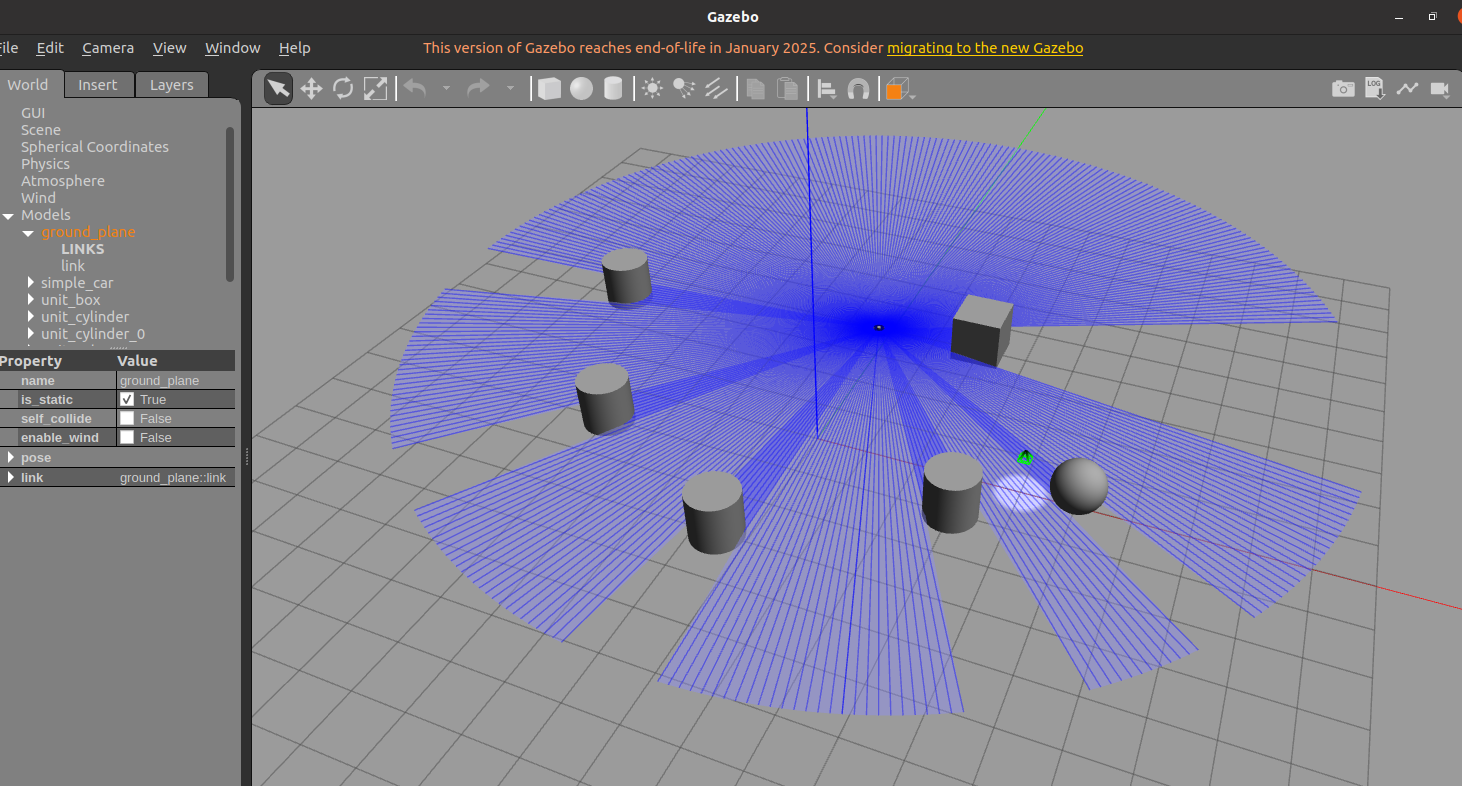

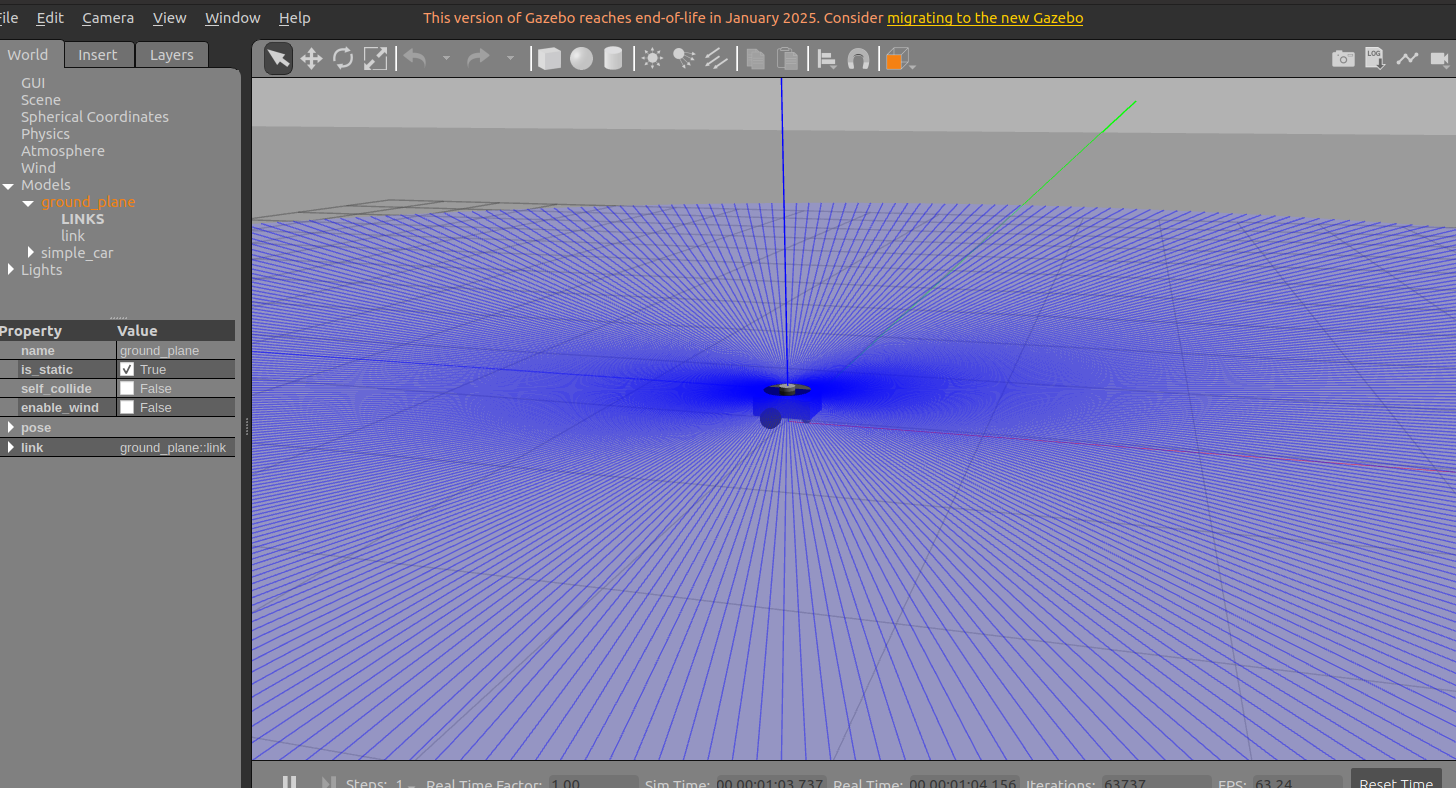

首次启动耗时30秒左右，加载完成后可见：Gazebo窗口中出现蓝色小车，车顶雷达带有绿色激光射线。

5.2 键盘遥控小车运动

新建终端，执行命令启动键盘控制节点：

bash 复制代码
source ~/catkin_ws/devel/setup.bash
rosrun teleop_twist_keyboard teleop_twist_keyboard

按键说明（重点）：必须鼠标选中该终端窗口，按键才生效

  • i：前进、,：后退

  • j：原地左转、l：原地右转

  • k：紧急停止

  • q/z：增大/减小全局运动速度

  • 问题1：teleop_twist_keyboard 可执行文件找不到（精准报错解决）

  • 报错现象 ：执行rosrun teleop_twist_keyboard teleop_twist_keyboard，提示 Couldn't find executable named teleop_twist_keyboard，仅检索到文件夹无可执行文件

  • 报错原因：依赖安装不完整、软件包未编译、环境变量未刷新，是Noetic版本高频隐性报错

  • 终极解决命令（逐条执行）：

    bash 复制代码
    # 1. 重新安装完整键盘控制依赖（覆盖缺失文件）
sudo apt install --reinstall ros-noetic-teleop-twist-keyboard

# 2. 刷新ROS全局环境变量
source /opt/ros/noetic/setup.bash

# 3. 回到工作空间刷新本地环境
cd ~/catkin_ws
source devel/setup.bash

# 4. 直接运行（无需编译，官方包自带可执行文件）
rosrun teleop_twist_keyboard teleop_twist_keyboard

  • 彻底根治方案 ：若依旧报错，说明本地源码冲突，删除冗余源码文件夹 ~/xxx_ws/src/teleop_twist_keyboard，再重新安装依赖即可。

5.3 查看ROS话题通信状态

bash 复制代码
# 查看所有活跃话题
rostopic list

# 实时打印小车速度指令
rostopic echo /cmd_vel

# 实时打印激光雷达测距数据
rostopic echo /scan

# 查看话题发布频率
rostopic hz /scan
rostopic hz /cmd_vel

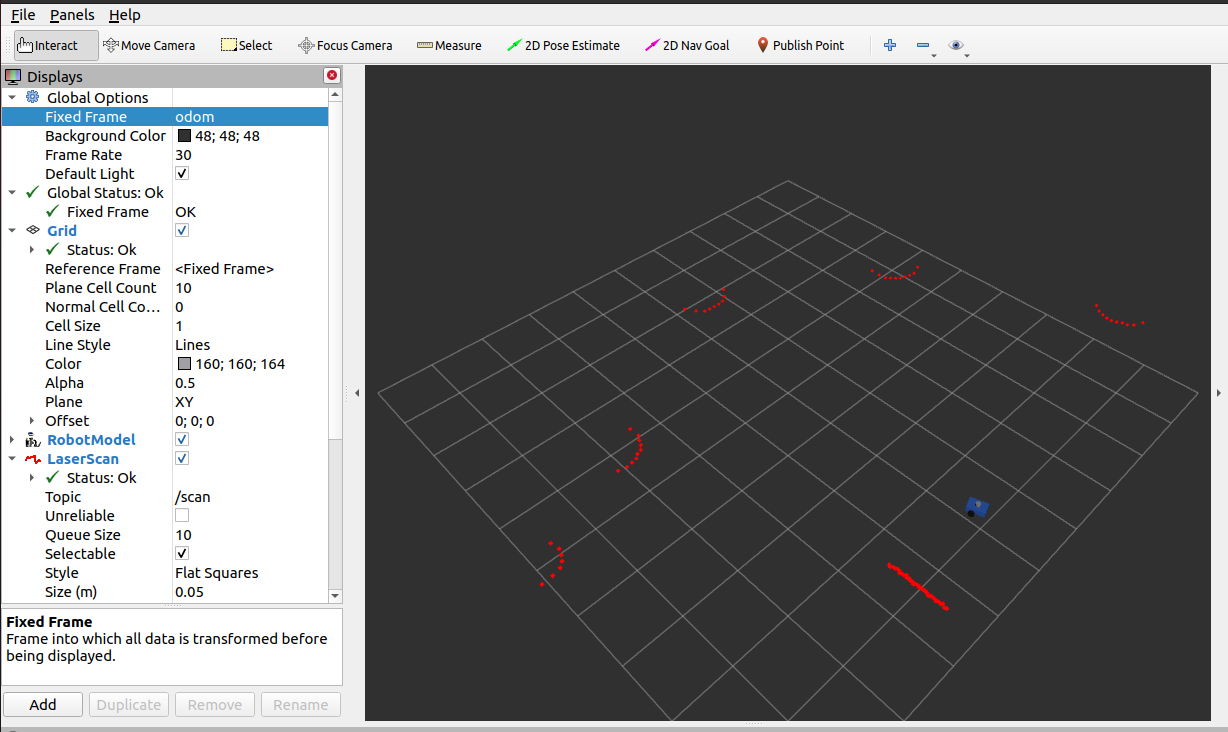

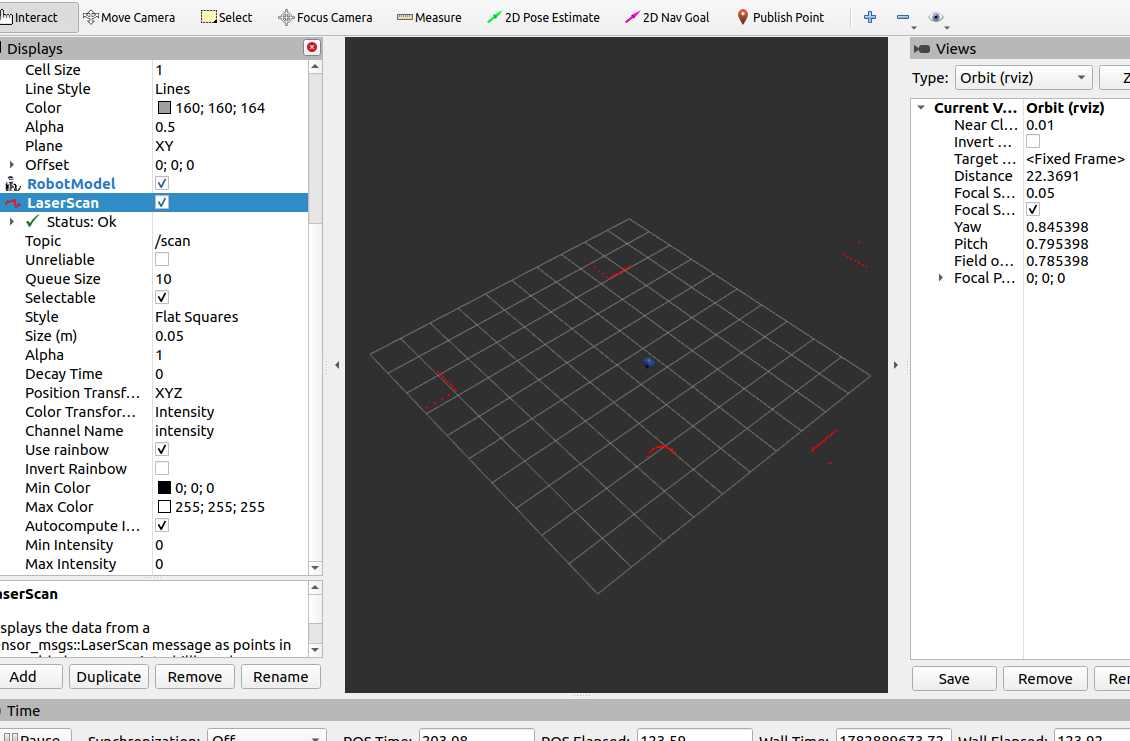

5.4 RViz可视化小车与雷达点云

新建终端输入 rviz 打开可视化工具，按以下步骤配置：

  1. 将左侧Fixed Frame 修改为 base_footprint

  2. 点击左下角 Add，添加 RobotModel，显示小车三维模型

  3. 再次 Add，添加 LaserScan，Topic选择 /scan

  4. 将LaserScan的Size参数改为0.05，放大雷达点云，更清晰

操控小车移动，可实时观察RViz中雷达点云随障碍物变化。

六、步骤5：自主编写Python功能节点

6.1 小车自动画圆节点（自主控车）

原理：固定线速度+角速度，让小车持续做圆周运动，理解速度话题发布逻辑。

文件路径：simple_car_sim/scripts/move_circle.py

python 复制代码
#!/usr/bin/env python3
"""
move_circle.py
让小车以固定的线速度和角速度做圆周运动。
目的：理解 cmd_vel 的发布方式。
"""

import rospy
from geometry_msgs.msg import Twist

def main():
    # 初始化节点
    rospy.init_node('move_circle', anonymous=True)

    # 创建发布者，发布到 /cmd_vel 话题
    # queue_size=10 表示消息队列最多缓存10条
    pub = rospy.Publisher('/cmd_vel', Twist, queue_size=10)

    # 发布频率：10Hz（每秒发10次指令）
    rate = rospy.Rate(10)

    rospy.loginfo("小车开始画圆，按 Ctrl+C 停止...")

    while not rospy.is_shutdown():
        # 构造 Twist 消息
        msg = Twist()

        # 线速度：向前 0.3 m/s
        msg.linear.x = 0.3

        # 角速度：绕 z 轴 0.5 rad/s（左转）
        # 转弯半径 r = v / ω = 0.3 / 0.5 = 0.6 m
        msg.angular.z = 0.5

        # 发布消息
        pub.publish(msg)

        # 按照设定频率休眠
        rate.sleep()

    # 节点退出时发送停止指令
    rospy.loginfo("停止小车...")
    stop_msg = Twist()   # 默认全0，即停止
    pub.publish(stop_msg)


if __name__ == '__main__':
    try:
        main()
    except rospy.ROSInterruptException:
        pass

添加权限并运行：

python 复制代码
chmod +x ~/catkin_ws/src/simple_car_sim/scripts/move_circle.py

rosrun simple_car_sim move_circle.py

6.2 激光雷达数据读取节点

原理：订阅/scan话题，解析雷达数据，打印小车前、左、右三方障碍物距离。

文件路径：simple_car_sim/scripts/read_laser.py

bash 复制代码
import rospy
from sensor_msgs.msg import LaserScan

def laser_callback(msg):
    """
    每收到一帧雷达数据就调用这个函数。
    msg.ranges 是一个列表，包含 360 个距离值。
    索引 0 对应正前方（0°），索引 90 对应左方（90°），以此类推。
    注意：inf 表示该方向没有测到障碍物（超过最大量程）。
    """
    # 取正前方（索引0）的距离
    front_dist = msg.ranges[0]

    # 取左方（索引90）的距离
    left_dist  = msg.ranges[90]

    # 取右方（索引270，即-90°）的距离
    right_dist = msg.ranges[270]

    rospy.loginfo(
        f"前方: {front_dist:.2f}m | 左方: {left_dist:.2f}m | 右方: {right_dist:.2f}m"
    )

def main():
    rospy.init_node('read_laser', anonymous=True)

    # 订阅 /scan 话题，每次收到消息调用 laser_callback
    rospy.Subscriber('/scan', LaserScan, laser_callback)

    rospy.loginfo("开始读取激光雷达数据...")

    # spin() 让节点保持运行，持续接收回调
    rospy.spin()

if __name__ == '__main__':
    try:
        main()
    except rospy.ROSInterruptException:
        pass

chmod +x ~/catkin_ws/src/simple_car_sim/scripts/read_laser.py
rosrun simple_car_sim read_laser.py

添加权限并运行：

复制代码
chmod +x ~/catkin_ws/src/simple_car_sim/scripts/read_laser.py
rosrun simple_car_sim read_laser.py

七、整体通信数据流总结

7.1 小车运动数据流

键盘输入 / Python节点 → 发布/cmd_vel(Twist) → 差速驱动插件 → 计算左右轮速 → Gazebo物理引擎驱动小车运动

7.2 雷达传感数据流

Gazebo射线仿真采集距离 → 激光插件解析数据 → 发布/scan(LaserScan) → RViz可视化 / 自定义节点数据读取

八、常见报错与解决方案（全覆盖）

  • 问题1：spawn_urdf 模型生成失败 ：URDF文件路径错误，核对$(find)功能包名与文件路径一致

  • 问题2：robot_state_publisher 进程闪退 ：所有link标签缺少<inertial>惯性参数，本文代码已修复该问题

  • 问题3：RViz不显示雷达点云 ：Fixed Frame设置为base_footprint，手动选择话题/scan

  • 问题4：键盘控制无响应：鼠标点击键盘控制终端，激活窗口焦点

  • 问题5：Gazebo启动卡顿、缓慢：首次启动加载资源属于正常现象，关闭多余后台程序即可

九、项目拓展学习方向

  1. 新增摄像头URDF模型，实现机器人视觉仿真

  2. 基于雷达数据编写自主避障、循迹行走算法

  3. 订阅/odom里程计话题，实现小车坐标定位

  4. 使用Xacro拆分URDF文件，实现机器人模型模块化搭建

  5. 添加仿真障碍物场景，完成自主导航实训

文末福利：本文全套可运行工程文件、完整源码已整理完毕，适合ROS入门实训、期末课程设计、机器人仿真作业，直接复制即可运行，无报错、无删减！

标签 #ROS #Gazebo仿真 #差速小车 #URDF建模 #机器人仿真 #Twist话题 #雷达传感器

热门推荐
012026 年 AI 编程工具终极横评：Cursor vs Claude Code vs Copilot vs Windsurf02GitHub 镜像站点03【AI】2026 年具身智能模型和世界模型总结042026年6月AI大模型全景报告：GPT-5.6、Claude Opus 4.8、Gemini 3.5，中美AI三足鼎立谁主沉浮？052026 AI 编程工具终极实战指南：Cursor vs Claude Code vs Copilot，开发者该怎么选？06Claude Code、Codex、Cursor三分天下：2026年AI编程Agent生态全景剖析072026 年 AI 大模型 & AI 编程工具实战全总结082026年6月AI行业全景：从百模大战到Agent元年，这30天发生了什么？09AI科技热点日报 | 2026年07月01日10Trae国际版与国内版深度测评：AI原生IDE的双生花
