1、LSC标定基本原理
Lens Shading一般被称为暗角或渐晕效应，可细分为Luma Shading（亮度均匀性）和Color Shading（色彩均匀性）两种。 Luma Shading是由镜头的光学特性引起的。对于整个镜头，可将其视为一个凸透镜。由于凸透镜中心 的聚光能力远大于其边缘，从而导致Sensor中心的光线强度大于四周。此种现象也称之为边缘光照度衰 减。对于一个没有畸变的摄像头，图像四周的光照度衰减遵循
的衰减规律。 Color Shading的成因则相对复杂一些。不同类型的IR-Cut（红外截止滤光片）的透过率各有不同，且 当入射角θ变化时不同波段的透过率也会有变化，所以会出现中心和四周颜色不统一的现象。另外一方 面则是Micro Lens（微透镜）的CRA（主光线入射角）与镜头的CRA不匹配也会导致Color Shading现 象。
2、LSC raw图拍摄条件
1. 拍摄时使用毛玻璃、均光片覆盖镜头（或使用DNP灯箱、积分球等设备）；
2. 在标准光源的灯箱中拍摄，需要拍摄7个光源：HZ、A、CWF、TL84、D50、D65、D75；
3. 防止交流光源产生Flicker，建议使用10ms的整数倍配置曝光时间；
4. Raw图最大亮度大约在200（8bit）左右，最小亮度应明显大于上一节标定的黑电平值；

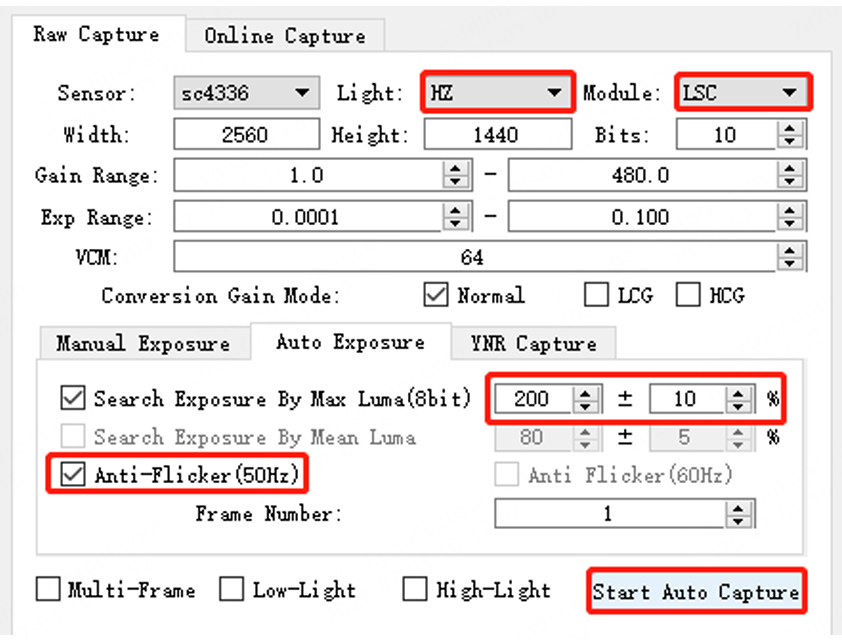

5. 推荐使用如下图的均光片；3、raw图拍摄方法

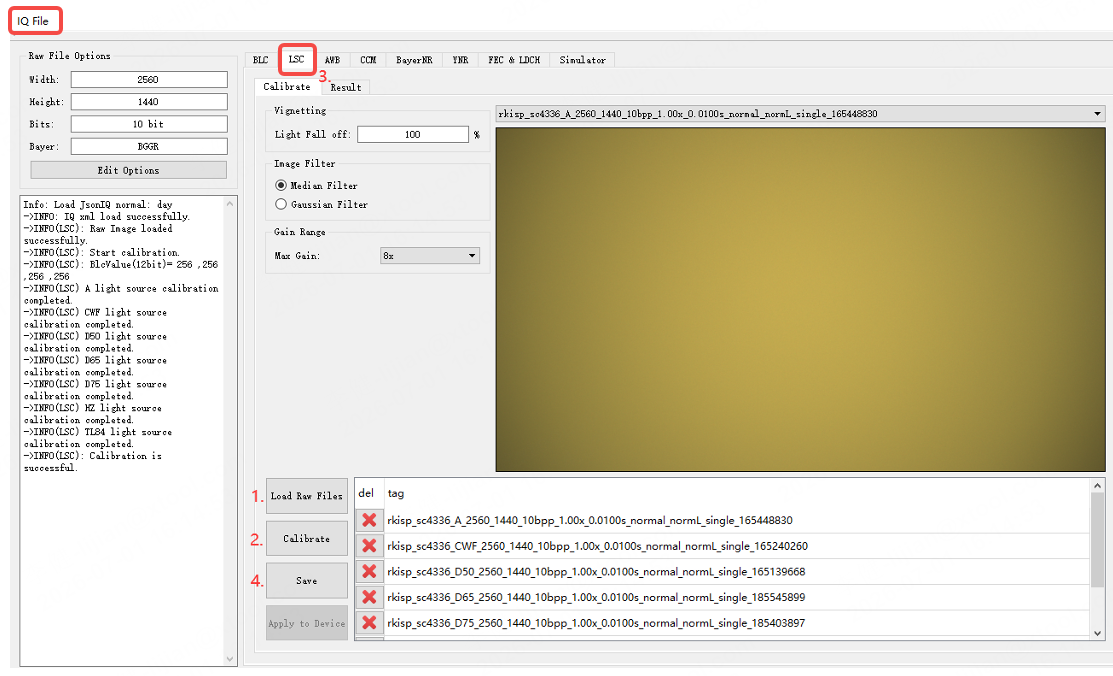

4、LSC标定步骤
1. 打开Calibration Tool，点击界面左上角的Edit Options按钮，打开配置界面，输入Raw图的尺寸、
位宽和bayer顺序；
2. 选择LSC标签页，点击下方的Load Raw Files按钮，导入所有raw图；
3. 导入的Raw图会显示在上面的窗口中，切换下拉列表可以查看不同光源的图像；
4. 修改Light Fall off 为100%；
5. 点击Calibrate按钮，开始标定计算；
6. 标定完成后可以在result页面查看各光源的Raw图应用校正参数后的图像；
7. 点击Save保存参数；
8. 修改Light Fall off 为70%，重复步骤5~7；
5、注意事项：
1. 拍摄时有可能出现因环境光过亮或过暗，搜索不到合适的曝光参数的情况，此时应根据情况，可以
参考以下列出的解决方法：
调整光源亮度；
使用减光片；
调整镜头朝向；
修改界面上Gain Range或Exp Range的范围；
调整自动曝光的最大亮度或阈值；
改用手动曝光（挑选的最低标准是最小亮度明显大于上一节标定的黑电平值）；
