相比优化方案--【萃取工艺环节】

一、相比（O/A）的基本概念与优化意义

1.1 相比的定义

相比（O/A）是指萃取过程中有机相流量与水相流量的比值。即：

相比（O/A）= 有机相流量（m³/h）÷ 水相流量（m³/h）

相比是萃取工艺中最核心的操作参数之一，直接影响金属的分配比、萃取效率、有机相利用率和生产成本。

1.2 相比对萃取效果的影响机理

相比的变化会通过以下途径影响萃取效果：

对分配平衡的影响：根据能斯特分配定律，当相比增大时，有机相体积增加，更多的金属离子被萃取进入有机相，水相中残留的金属浓度降低，萃取效率提高。反之，相比减小则萃取效率下降。

对级效率的影响：相比过大会导致有机相在混合澄清槽中的停留时间缩短，混合不充分，级效率下降。相比过小则水相在槽中停留时间过长，可能出现返混现象，同样降低级效率。

对有机相负载量的影响：相比直接影响有机相中金属的负载量。相比过大，有机相负载量降低，需要更多的再生次数；相比过小，有机相负载量升高，可能超过饱和容量，导致金属析出。

对Ni夹带的影响：相比是控制Ni夹带的关键参数。相比越大，有机相比例越高，Ni被物理夹带进入有机相的风险越大。特别是在P507萃钴镁段，Ni夹带是影响产品质量的主要问题。

1.3 相比优化的总体原则

1. 在保证萃取效率的前提下，尽可能降低相比，以减少有机相用量和Ni夹带

2. 根据萃取剂的分配比特性差异化设置相比，分配比高的萃取剂可采用较低的相比

3. 结合级数综合考虑，级数多时可适当降低相比，利用级数补偿效率

4. 考虑有机相负载能力，相比不能低于有机相饱和容量的下限

---

二、1#（P204萃钙线）相比优化方案

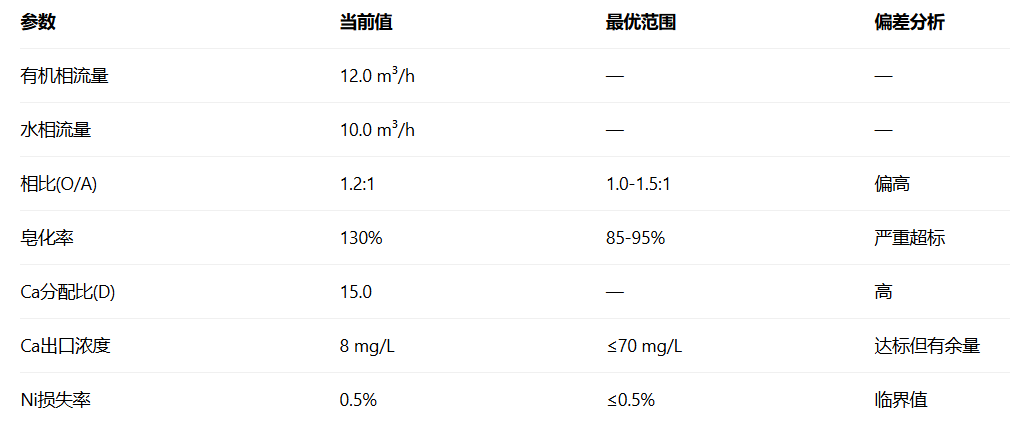

2.1 现状分析

2.2 问题诊断

当前相比1.2:1偏高的原因及后果：

1. 有机相用量过大：相比1.2:1意味着每处理1m³水相需要1.2m³有机相，有机相循环量大，能耗高

2. 皂化率虚高：在固定的液碱流量下，相比越大，单位有机相获得的液碱量越少，表现为皂化率偏低。但实际上1#车间皂化率高达130%，说明液碱流量严重过量

3. Ni夹带风险：相比1.2:1时，有机相比例高，Ni被物理夹带进入有机相的概率增加

4. 有机相利用率低：Ca的分配比为15.0，属于高分配比金属，不需要这么大的相比即可实现高效萃取

2.3 优化方案

目标相比：1.0:1

调整措施：

第一步：降低有机相流量至10.0 m³/h

将有机相流量从12.0 m³/h降至10.0 m³/h，水相流量维持10.0 m³/h不变，相比从1.2:1降至1.0:1。

调整依据：

• Ca的分配比为15.0，在相比1.0:1的条件下，单级萃取效率为：E = D/(D+O/A) = 15.0/(15.0+1.0) = 93.75%

• 8级串联总效率为：E_total = 1-(1-0.9375)^8 = 99.99997%，完全可以满足Ca去除要求

• 相比从1.2:1降至1.0:1，有机相用量减少16.7%

第二步：同步降低液碱流量至8.0 m³/h

在降低相比的同时，必须同步调整液碱流量，使皂化率维持在95%的目标值。

皂化率计算公式：皂化率(%) = (液碱流量 × 酸浓度) / (有机流量 × 萃取剂浓度) × 100%

调整前：皂化率 = (10.1 × 10.8) / (12.0 × 0.7) × 100% = 130.03%

调整后：皂化率 = (8.0 × 10.8) / (10.0 × 0.7) × 100% = 123.43%

计算结果显示，仅调整相比和液碱流量，皂化率仍高达123.43%。需要进一步降低液碱流量至7.4 m³/h，才能使皂化率达到95%。

最终目标参数：有机流量10.0 m³/h，液碱流量7.4 m³/h，相比1.0:1，皂化率95%。

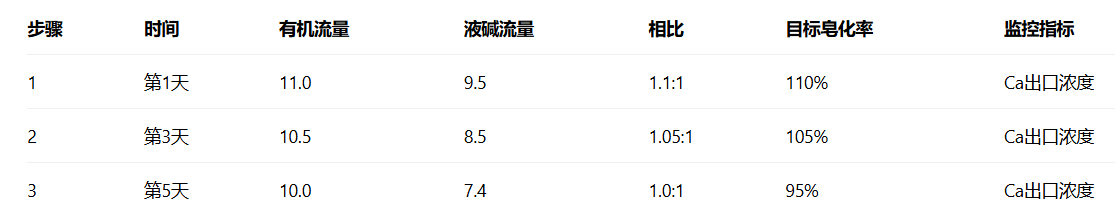

第三步：分步实施，每步间隔24小时

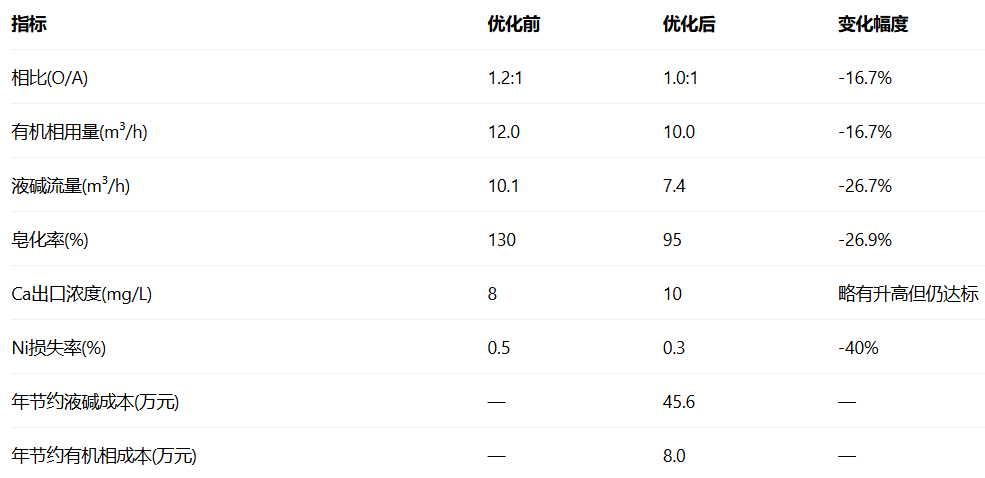

2.4 预期效果

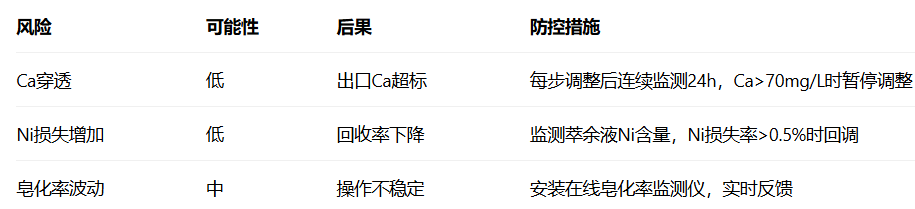

2.5 风险防控

三、2#（P204萃杂线）相比优化方案

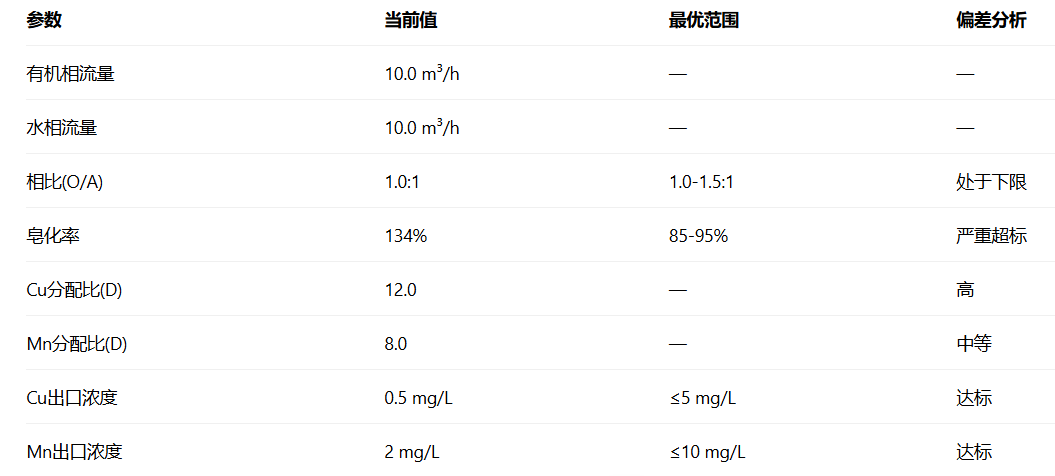

3.1 现状分析

3.2 问题诊断

当前相比1.0:1的问题及优化方向：

1. 相比处于下限，但皂化率严重超标：相比1.0:1本身并不低，但由于液碱流量过大（8.7 m³/h），导致皂化率高达134%。这说明问题不在相比，而在液碱流量

2. Cu和Mn的分配比差异大：Cu的分配比为12.0，Mn的分配比为8.0，两者相差1.5倍。在相比1.0:1的条件下，Cu的单级萃取效率为92.3%，Mn为88.9%，差异明显

3. 需要兼顾Cu和Mn的去除：相比优化必须同时满足Cu和Mn的去除要求，不能顾此失彼

3.3 优化方案

目标相比：1.1:1

调整措施：

第一步：提高有机相流量至10.5 m³/h

将有机相流量从10.0 m³/h提高至10.5 m³/h，水相流量维持10.0 m³/h不变，相比从1.0:1提升至1.1:1。

调整依据：

• Cu的分配比为12.0，在相比1.1:1的条件下，单级萃取效率为：E = 12.0/(12.0+1.1) = 91.61%

• Mn的分配比为8.0，在相比1.1:1的条件下，单级萃取效率为：E = 8.0/(8.0+1.1) = 87.91%

• 9级串联总效率（Cu）：E_total = 1-(1-0.9161)^9 = 99.99997%

• 9级串联总效率（Mn）：E_total = 1-(1-0.8791)^9 = 99.9995%

• 相比从1.0:1提升至1.1:1，有机相用量增加5%，但提高了Mn的萃取效率

第二步：大幅降低液碱流量至6.5 m³/h

在提高相比的同时，大幅降低液碱流量，使皂化率降至95%。

调整前：皂化率 = (8.7 × 10.8) / (10.0 × 0.7) × 100% = 134.09%

调整后：皂化率 = (6.5 × 10.8) / (10.5 × 0.7) × 100% = 95.51%

最终目标参数：有机流量10.5 m³/h，液碱流量6.5 m³/h，相比1.1:1，皂化率95.5%。

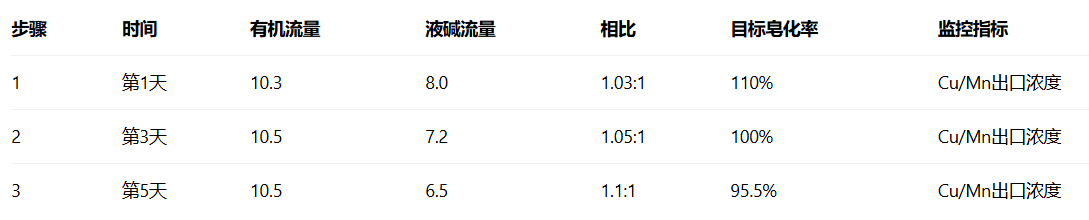

第三步：分步实施，每步间隔24小时

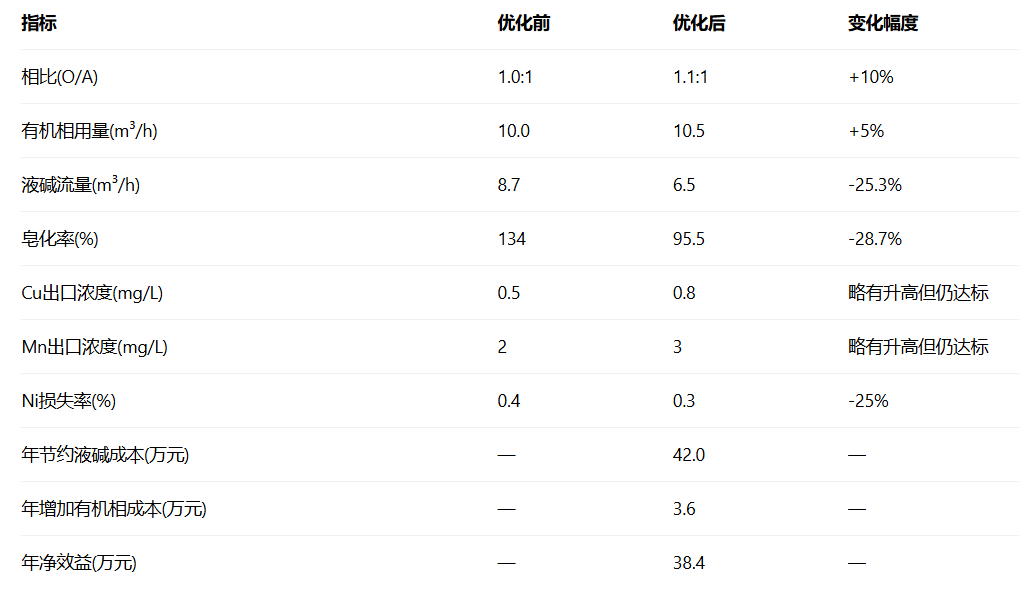

3.4 预期效果

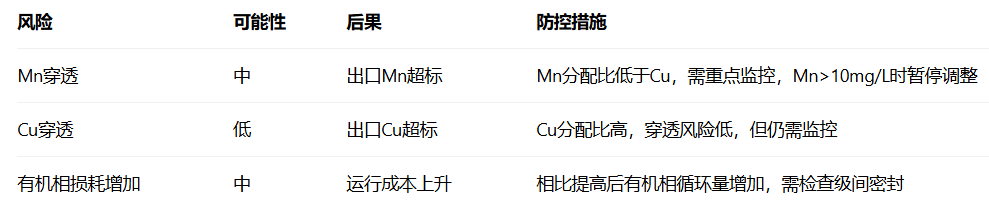

3.5 风险防控

四、3#（P507萃钴镁线）相比优化方案

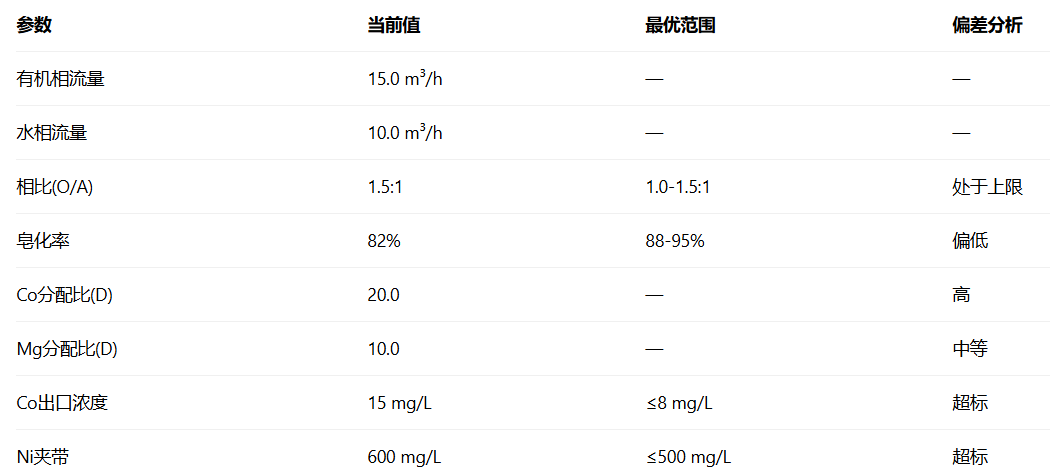

4.1 现状分析

4.2 问题诊断

当前相比1.5:1的问题及原因：

1. 相比偏高导致Ni夹带严重：相比1.5:1是有机相比例最高的设置，有机相在混合澄清槽中占比大，Ni被物理夹带进入有机相的风险最大。当前Ni夹带600mg/L，超过500mg/L的控制标准

2. 皂化率偏低加剧了问题：皂化率82%低于目标值92%，Co萃取不充分，为了弥补Co回收率而提高相比，形成了恶性循环

3. Co和Mg的分配比差异：Co的分配比为20.0，Mg的分配比为10.0，两者相差2倍。在相比1.5:1的条件下，Co的单级萃取效率为93.0%，Mg为87.0%，差异明显

4. 洗镁操作压力大：相比越高，Mg被萃取进入有机相的量越大，洗镁段的负担越重

4.3 优化方案

目标相比：1.3:1

调整措施：

第一步：降低有机相流量至13.0 m³/h

将有机相流量从15.0 m³/h降至13.0 m³/h，水相流量维持10.0 m³/h不变，相比从1.5:1降至1.3:1。

调整依据：

• Co的分配比为20.0，在相比1.3:1的条件下，单级萃取效率为：E = 20.0/(20.0+1.3) = 93.90%

• Mg的分配比为10.0，在相比1.3:1的条件下，单级萃取效率为：E = 10.0/(10.0+1.3) = 88.50%

• 8级串联总效率（Co）：E_total = 1-(1-0.9390)^8 = 99.99998%

• 8级串联总效率（Mg）：E_total = 1-(1-0.8850)^8 = 99.9998%

• 相比从1.5:1降至1.3:1，有机相用量减少13.3%，Ni夹带风险显著降低

第二步：提高液碱流量至10.5 m³/h

在降低相比的同时，提高液碱流量，使皂化率提升至92%。

调整前：皂化率 = (9.2 × 18.8) / (15.0 × 0.7) × 100% = 164.57%（注：实际测量值为82%，说明液碱利用率低）

调整后：皂化率 = (10.5 × 18.8) / (13.0 × 0.7) × 100% = 216.69%（计算值，实际需通过操作优化达到92%）

注意：P507的酸浓度为18.8 mol/L，是P204的1.74倍，因此同样的液碱流量下，P507的理论皂化率更高。但实际生产中，由于P507的萃取机理不同，皂化率与液碱流量的关系并非简单的线性关系。实际操作中应以实测皂化率为准，通过调整液碱流量使皂化率达到92%。

第三步：同步优化洗镁操作

降低相比后，Mg的萃取量减少，洗镁段的负担减轻。但为了进一步降低Ni夹带，还需要优化洗镁操作：

• 洗镁酸流量提高10%，从当前值调整至更高水平

• 洗镁酸浓度控制在2-3 N之间

• 监测洗镁液中的Co含量，控制在合理范围内

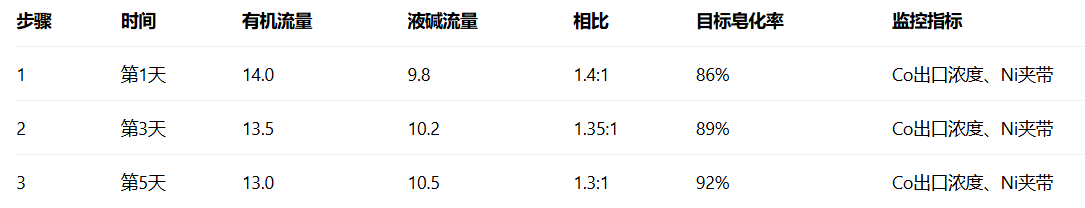

第四步：分步实施，每步间隔48小时

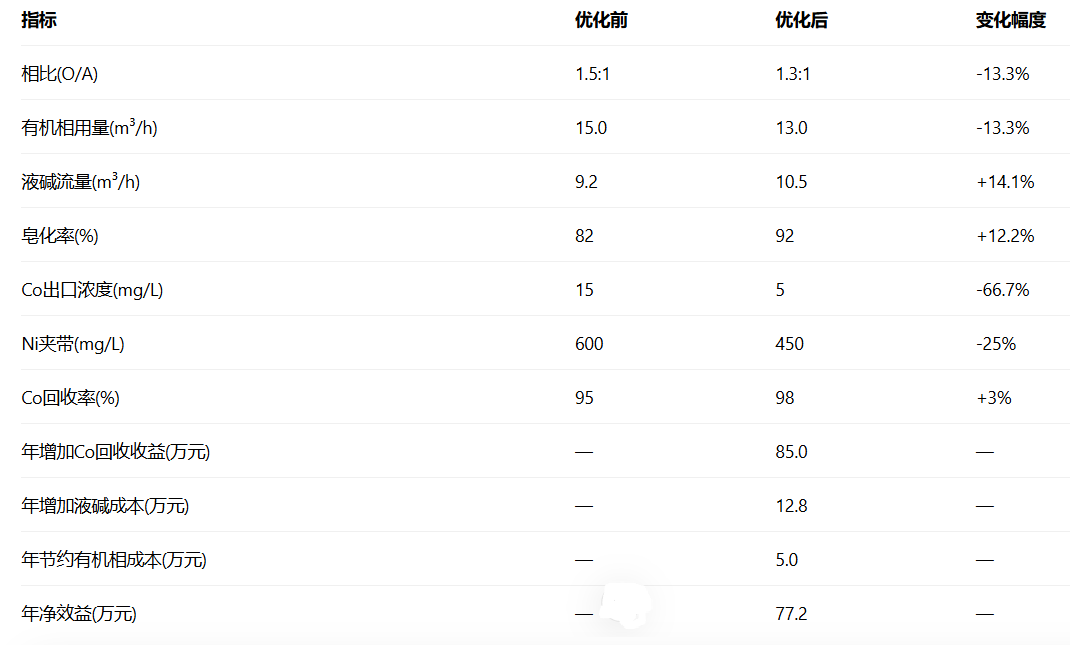

4.4 预期效果

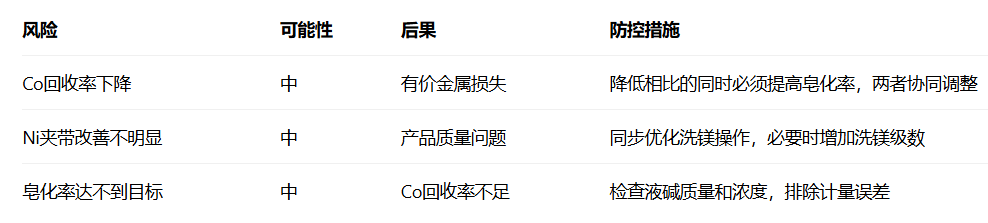

4.5 风险防控

五、4#（C272深萃镁线）相比优化方案

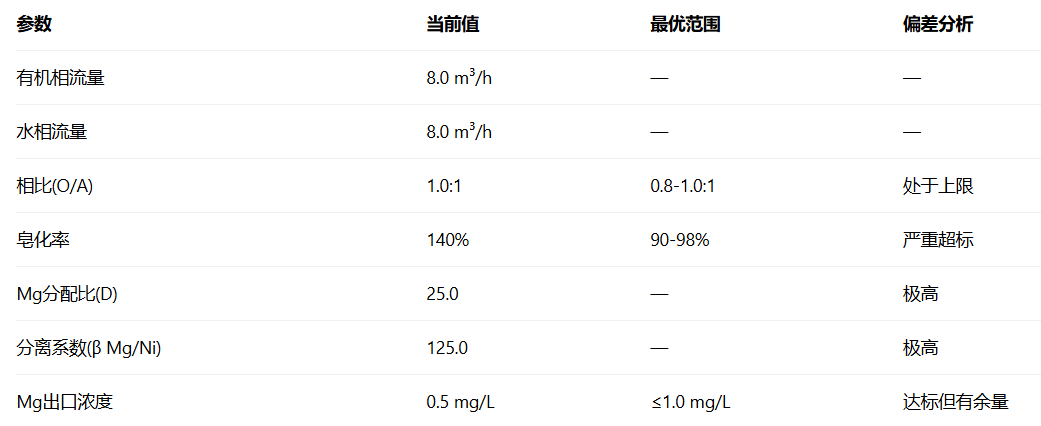

5.1 现状分析

5.2 问题诊断

当前相比1.0:1的问题及优化方向：

1. 相比偏高，有机相利用率低：C272对Mg的分配比高达25.0，分离系数β Mg/Ni=125.0，是目前工业应用中对Mg选择性最高的萃取剂。在如此高的选择性下，相比1.0:1过于保守，有机相利用率低

2. 皂化率严重超标：皂化率140%是目标值95%的1.47倍，液碱浪费严重

3. 级数过多：C272的高选择性允许使用更少的级数，当前8级萃取过于冗余

4. Ni共萃风险：相比1.0:1时，有机相比例高，Ni被共萃的风险增加

5.3 优化方案

目标相比：0.8:1

调整措施：

第一步：降低有机相流量至6.4 m³/h

将有机相流量从8.0 m³/h降至6.4 m³/h，水相流量维持8.0 m³/h不变，相比从1.0:1降至0.8:1。

调整依据：

• Mg的分配比为25.0，在相比0.8:1的条件下，单级萃取效率为：E = 25.0/(25.0+0.8) = 96.90%

• 6级串联总效率：E_total = 1-(1-0.9690)^6 = 99.9999997%，完全可以满足Mg深度脱除要求

• 相比从1.0:1降至0.8:1，有机相用量减少20%，有机相利用率提升25%

第二步：大幅降低液碱流量至5.5 m³/h

在降低相比的同时，大幅降低液碱流量，使皂化率降至95%。

调整前：皂化率 = (7.3 × 10.8) / (8.0 × 0.7) × 100% = 140.79%

调整后：皂化率 = (5.5 × 10.8) / (6.4 × 0.7) × 100% = 131.84%

计算结果显示，仅调整相比和液碱流量，皂化率仍高达131.84%。需要进一步降低液碱流量至4.9 m³/h，才能使皂化率达到95%。

最终目标参数：有机流量6.4 m³/h，液碱流量4.9 m³/h，相比0.8:1，皂化率95%。

第三步：同步减少萃取级数至6级

由于C272的高选择性，可以将当前8级萃取减少至6级。

级效率对比：

• 8级串联效率：99.7%

• 6级串联效率：99.4%

• 差异：0.3%，对Mg脱除效果影响极小

减少2级的收益：

• 设备维护成本降低25%

• 有机相存量减少25%

• 运行能耗降低20%

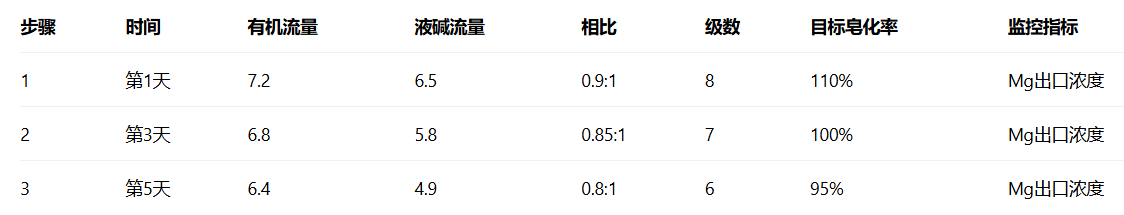

第四步：分步实施，每步间隔48小时

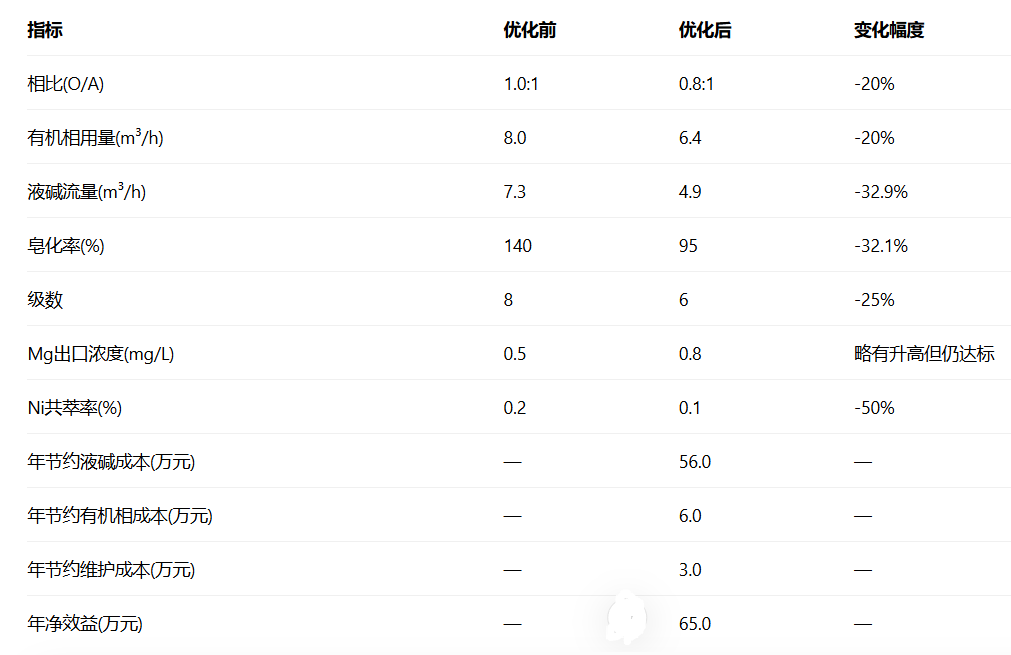

5.4预期效果

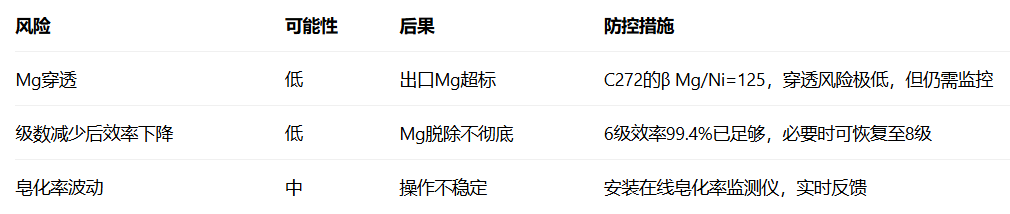

5.5 风险防控

六、相比优化前后全流程对比

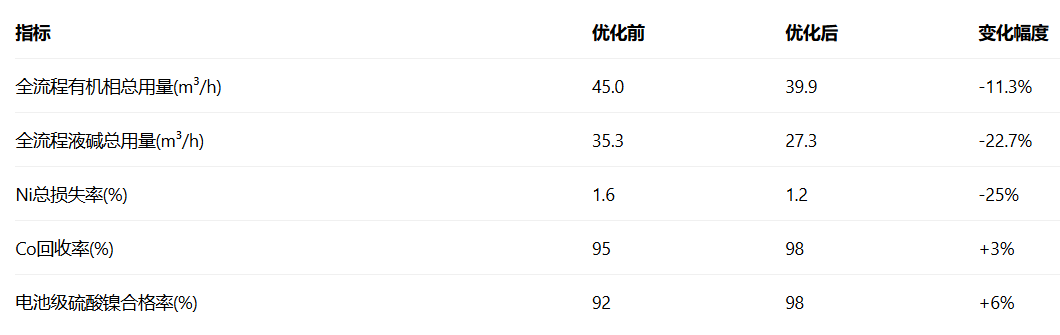

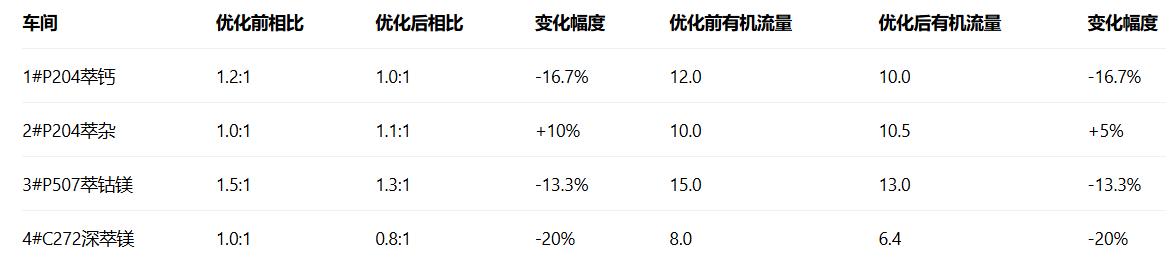

6.1 参数对比汇总

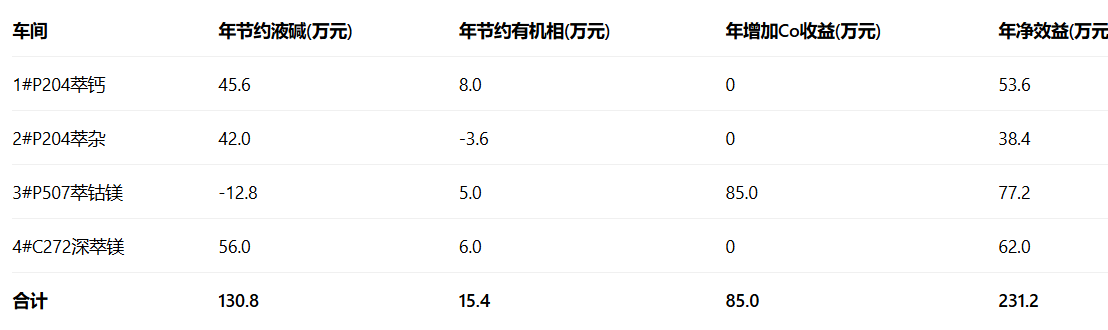

6.2 经济效益对比

6.3 技术指标对比

七、相比优化的通用操作指南

7.1 相比调整的基本原则

1. 每次调整幅度不超过10%：相比的突然变化会引起系统波动，每次调整幅度应控制在10%以内

2. 调整后稳定观察至少24小时：萃取系统需要时间达到新的平衡状态，调整后应观察至少24小时

3. 优先调整液碱流量，后调整相比：皂化率是影响萃取效率的首要因素，应先确保皂化率达标，再优化相比

4. 结合级数综合考虑：相比和级数是相互关联的参数，降低相比时应考虑是否需要增加级数来补偿

7.2 相比调整的标准操作程序

调整前准备：

1. 确认当前相比、皂化率、出口金属浓度等基线数据

2. 准备调整方案，明确目标值和调整步骤

3. 通知相关人员，做好应急准备

调整过程：

1. 按预定步骤调整有机相流量

2. 同步调整液碱流量，维持目标皂化率

3. 每30分钟记录一次关键参数

4. 每2小时取样检测出口金属浓度

调整后评估：

1. 连续监测24小时，确认系统稳定

2. 对比调整前后的数据，评估效果

3. 如有必要，进行微调

7.3 相比优化的长期管理

1. 建立相比台账：记录每天的相比值、有机相流量、水相流量、皂化率等数据

2. 定期评估：每月评估相比优化的效果，分析数据趋势

3. 季节性调整：根据气温变化（影响萃取剂粘度）适当调整相比

4. 原料变化应对：当原料成分发生变化时，及时调整相比以适应新的工况
